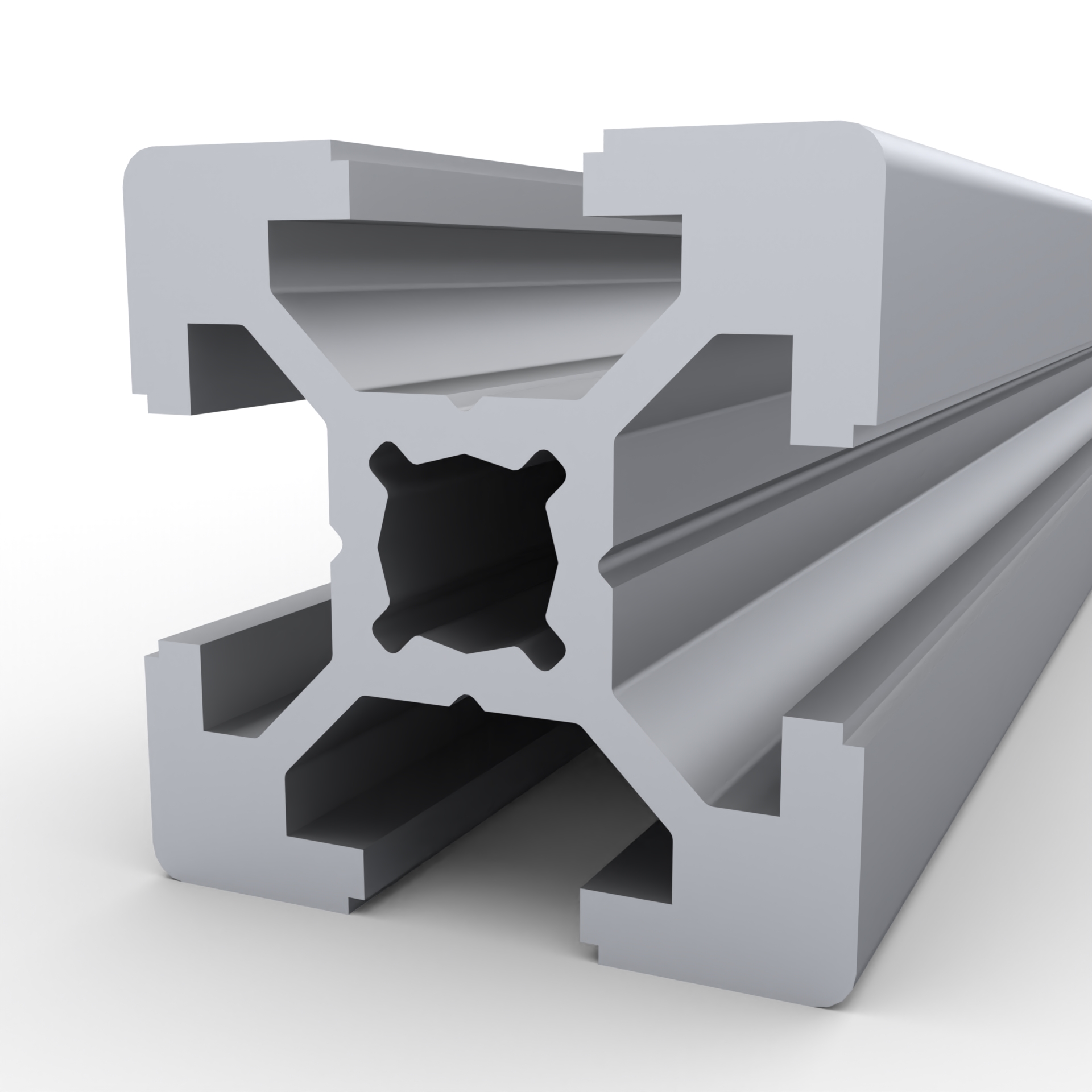

Станочный профиль 20х20
495.00 руб. от 1 м.
( -2 % )
485.10 РУБ.
от 5 м.
( -3 % )
480.15 РУБ.
от 20 м.
( -6 % )
465.30 РУБ.
от 50 м.
( -8 % )
455.40 РУБ.
от 100 м.
( -10 % )
445.50 РУБ.
от 200 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков


Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Добавьте необходимые отрезки и рассчитайте карту распила

мм.
+
шт.
мм.
+
шт.
мм.
+
шт.
мм.
+
шт.
мм.
+
шт.
Цена 1 реза ( для арт. OB-2020 ): 23 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 1005 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Описание

Отрезать можем в любой размер, но продается профиль кратно 500 мм.

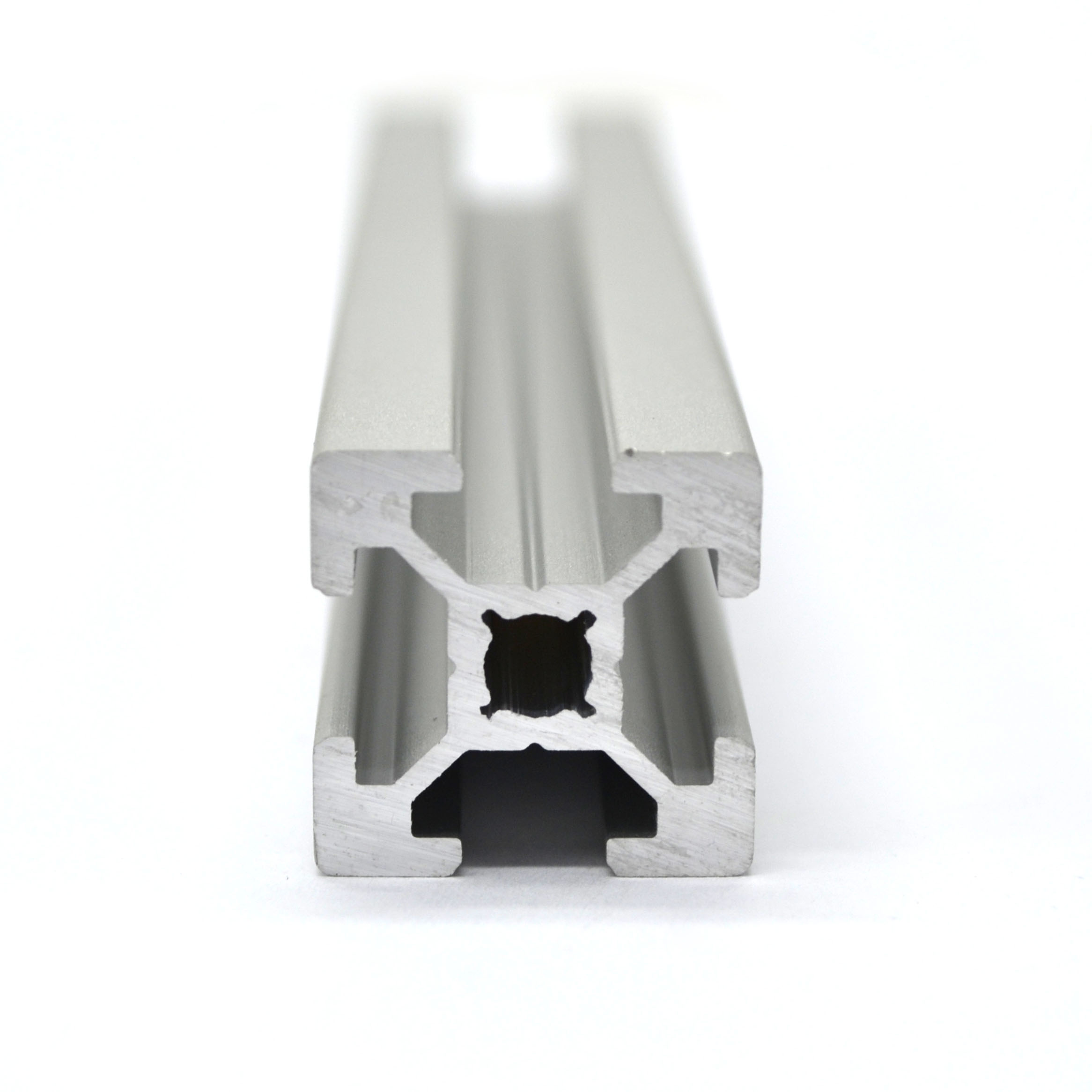

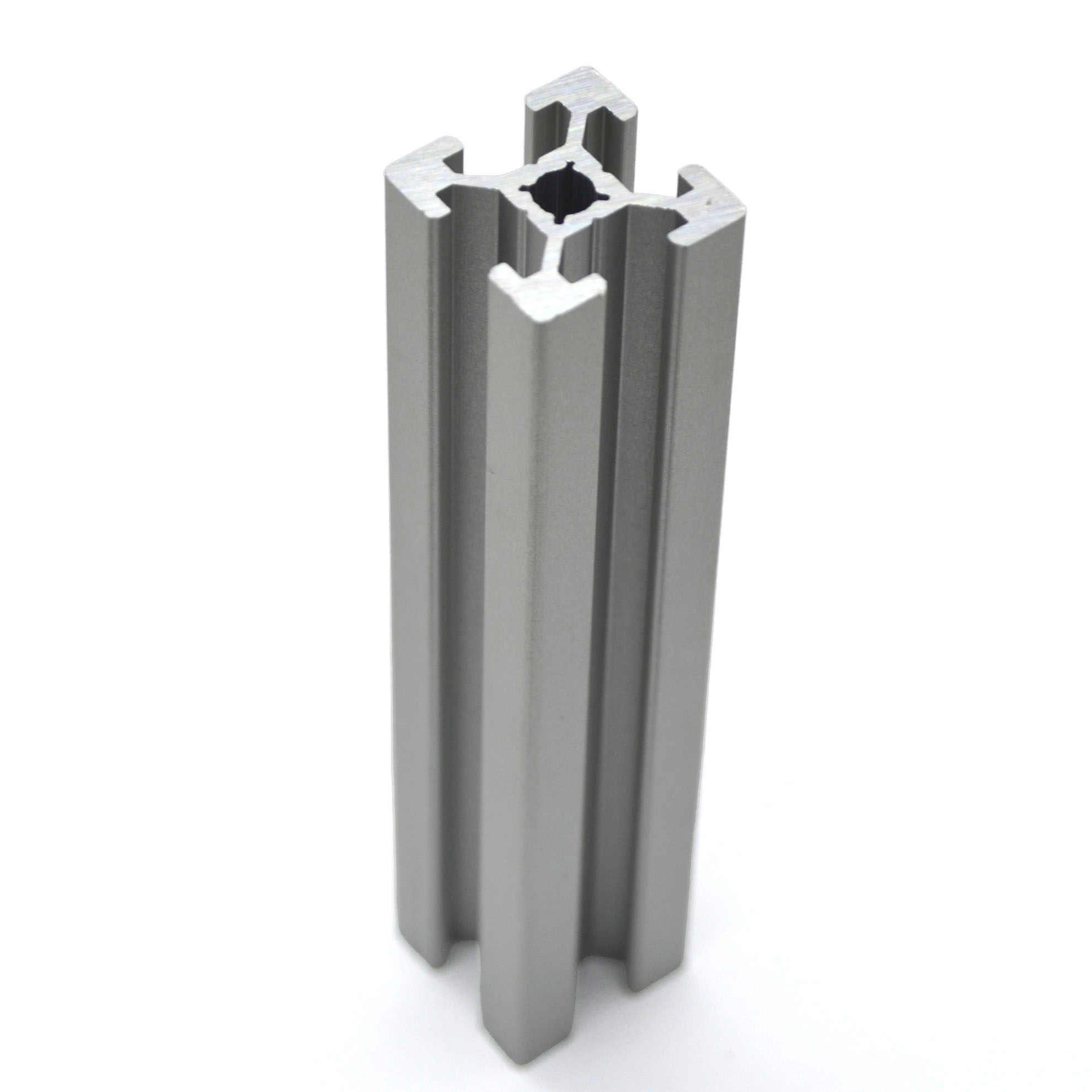

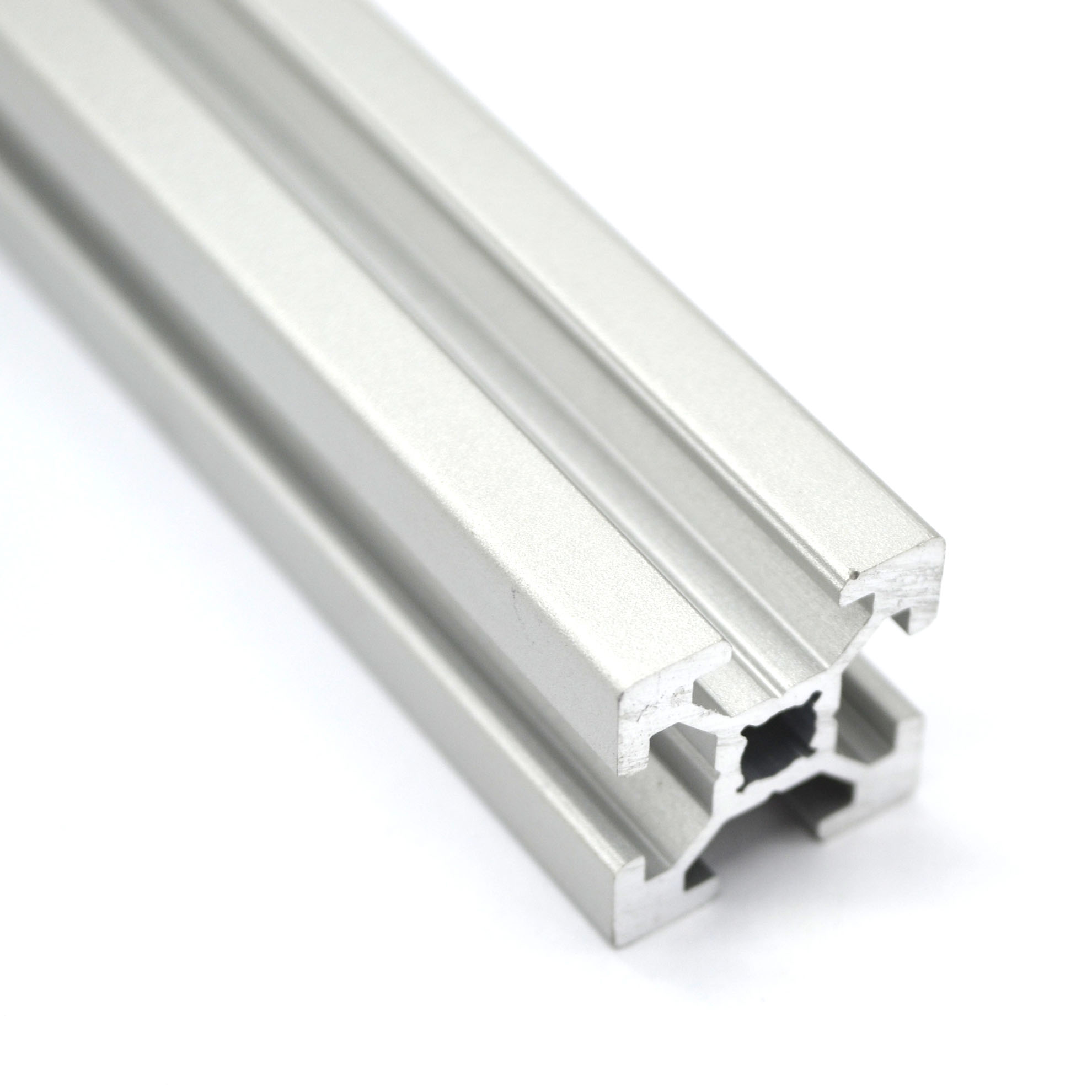

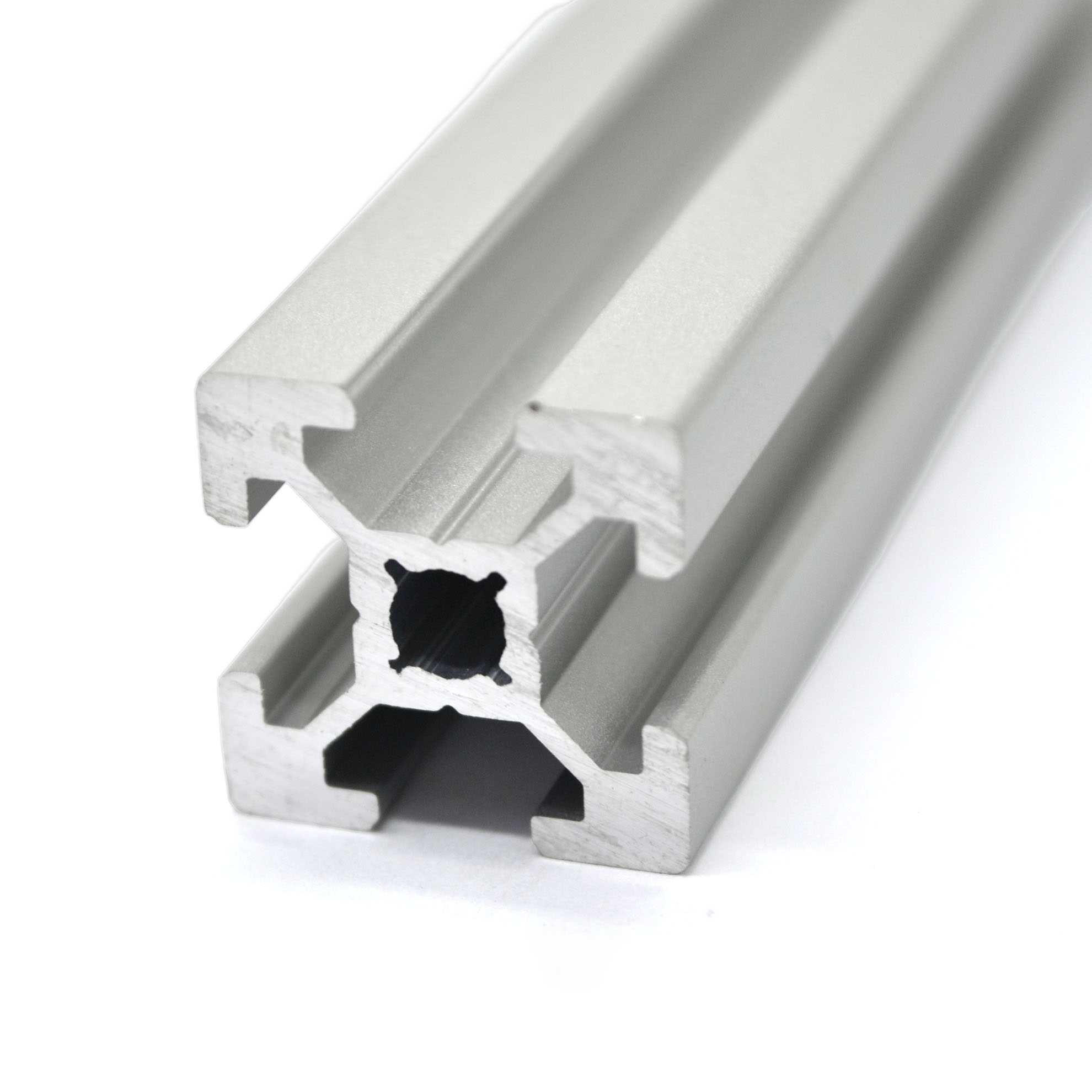

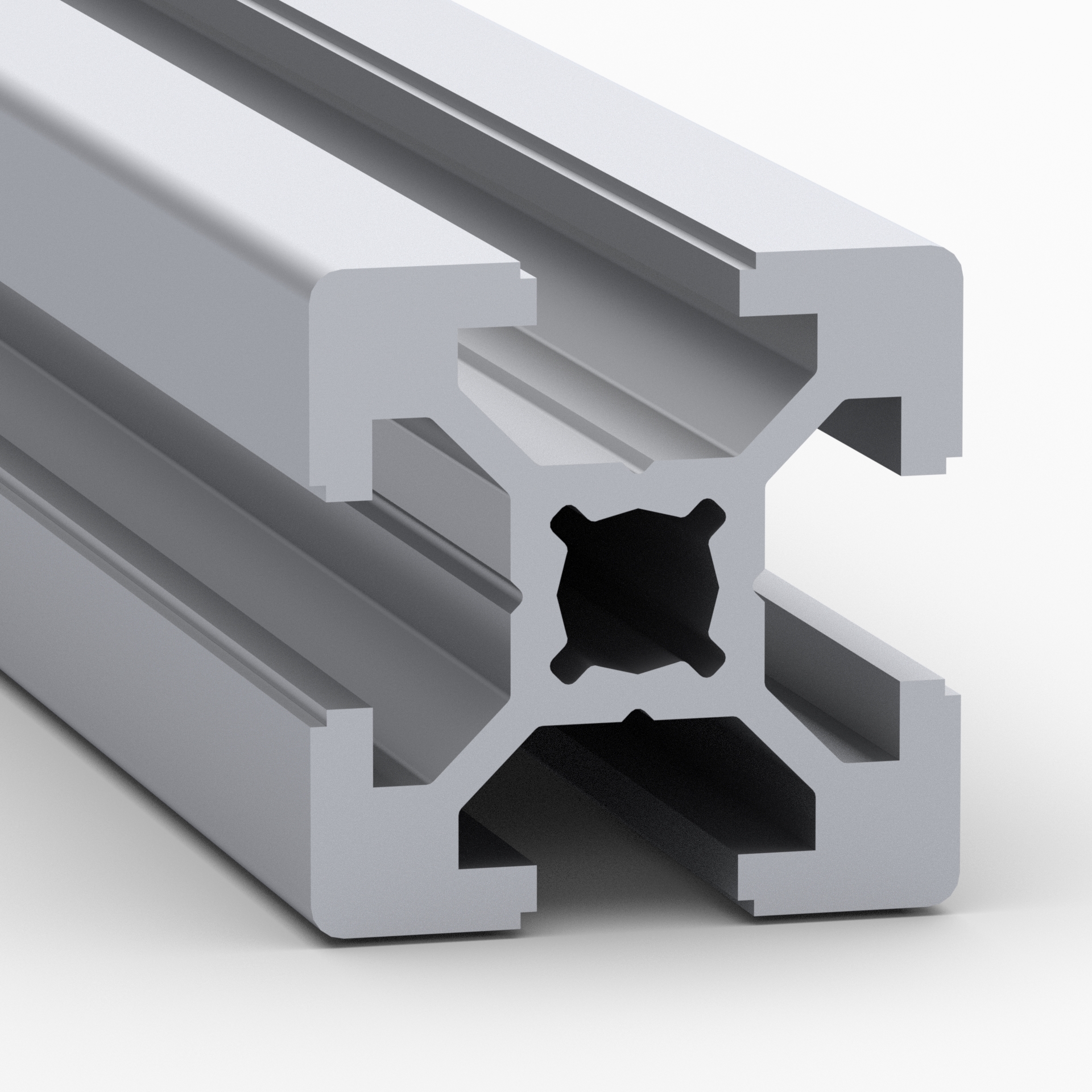

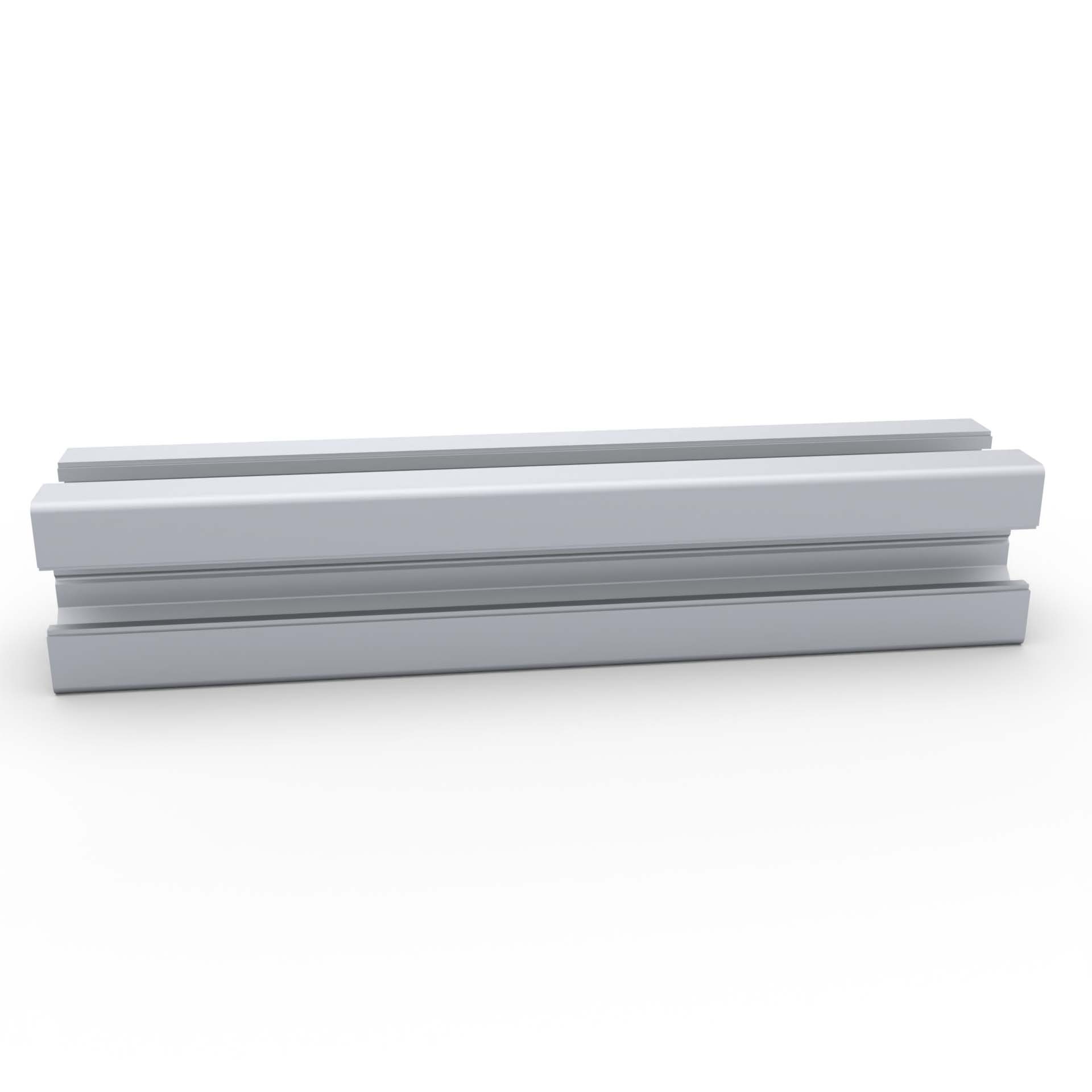

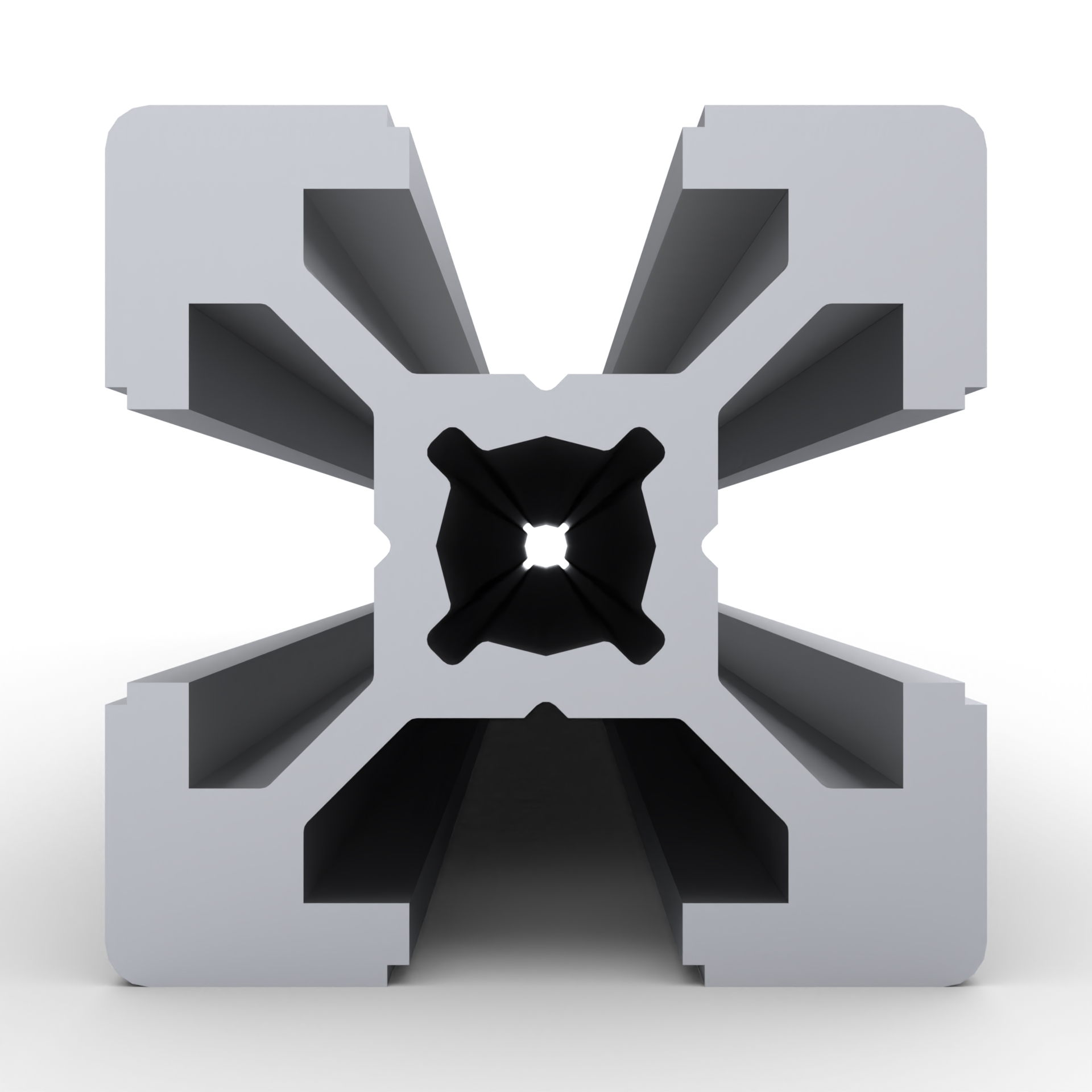

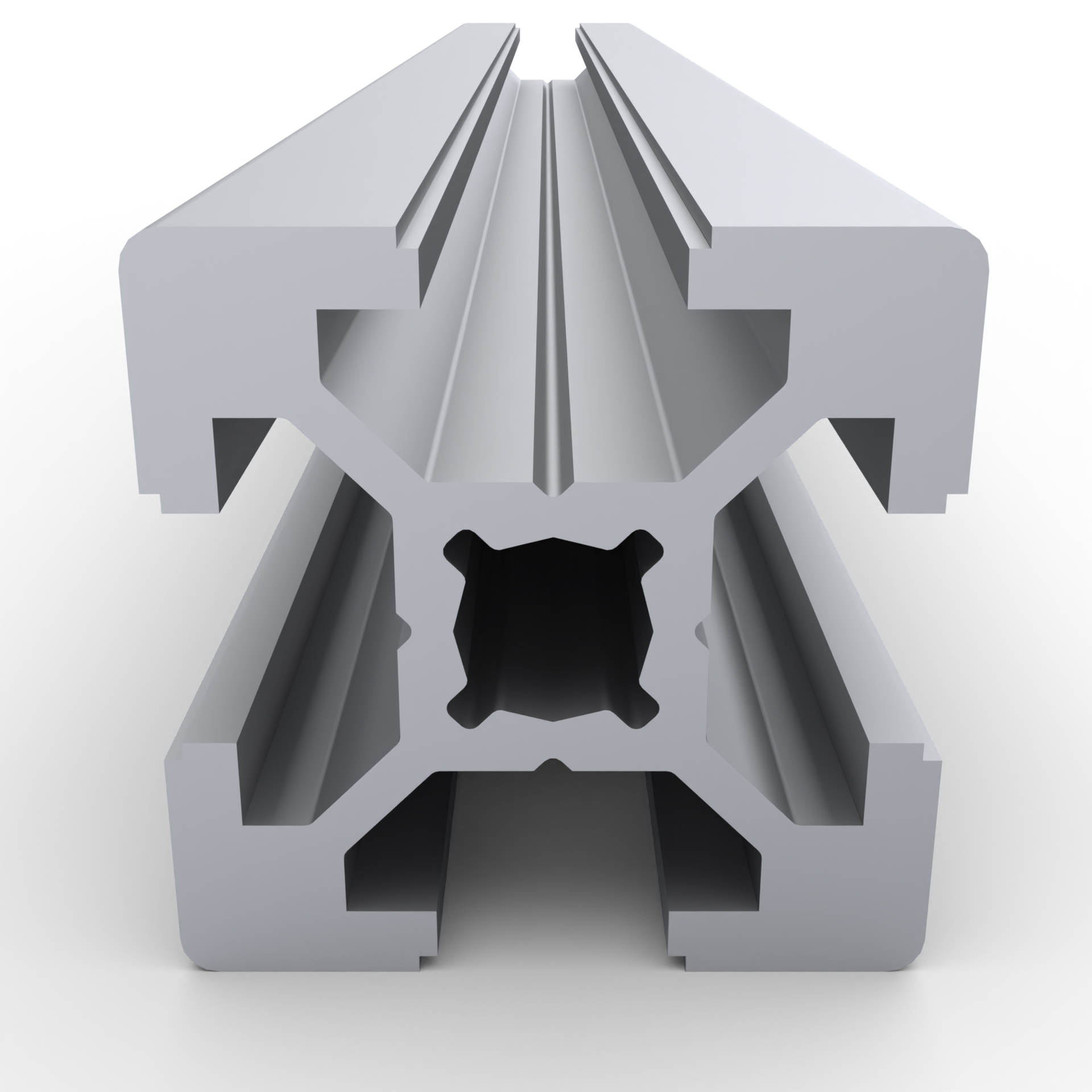

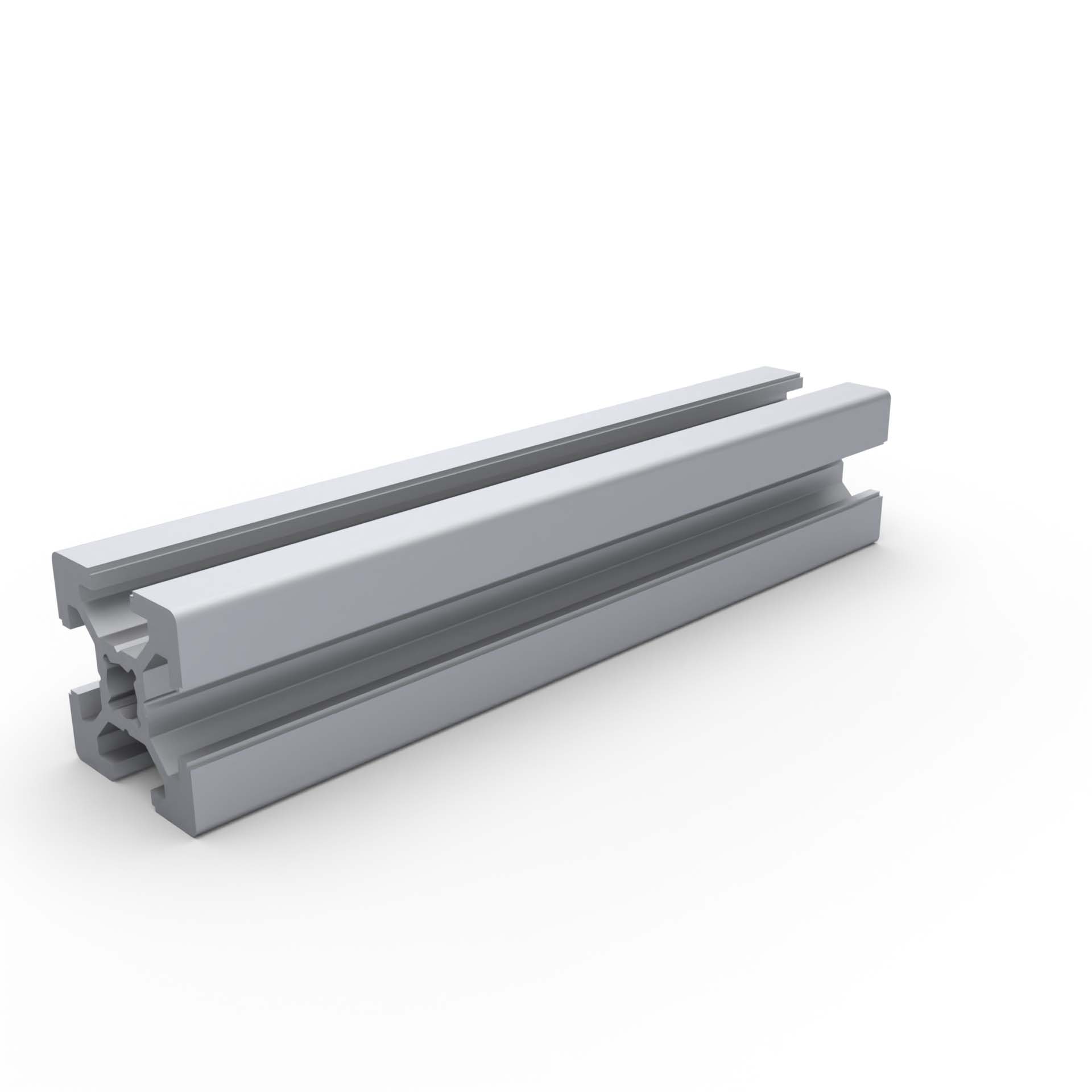

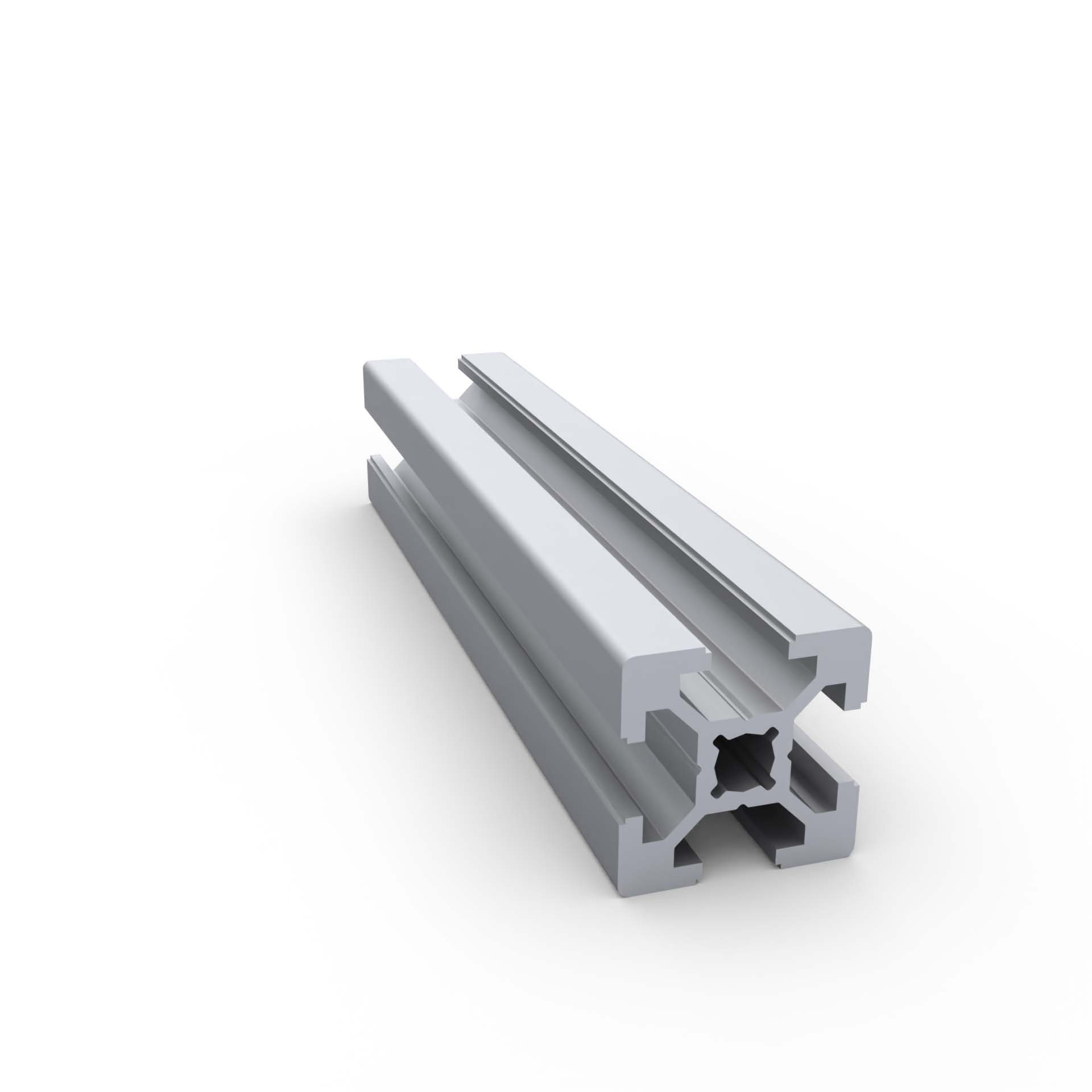

Алюминиевые конструкционные профили 20х20 с канавкой 6 мм используются для легких конструкций, таких как штативы, каркасы или лабораторные приборы.
Прекрасный внешний вид и качество поверхности алюминиевого профиля придает изделию требуемую эстетичность и широкую вариативность.

Загрузить:

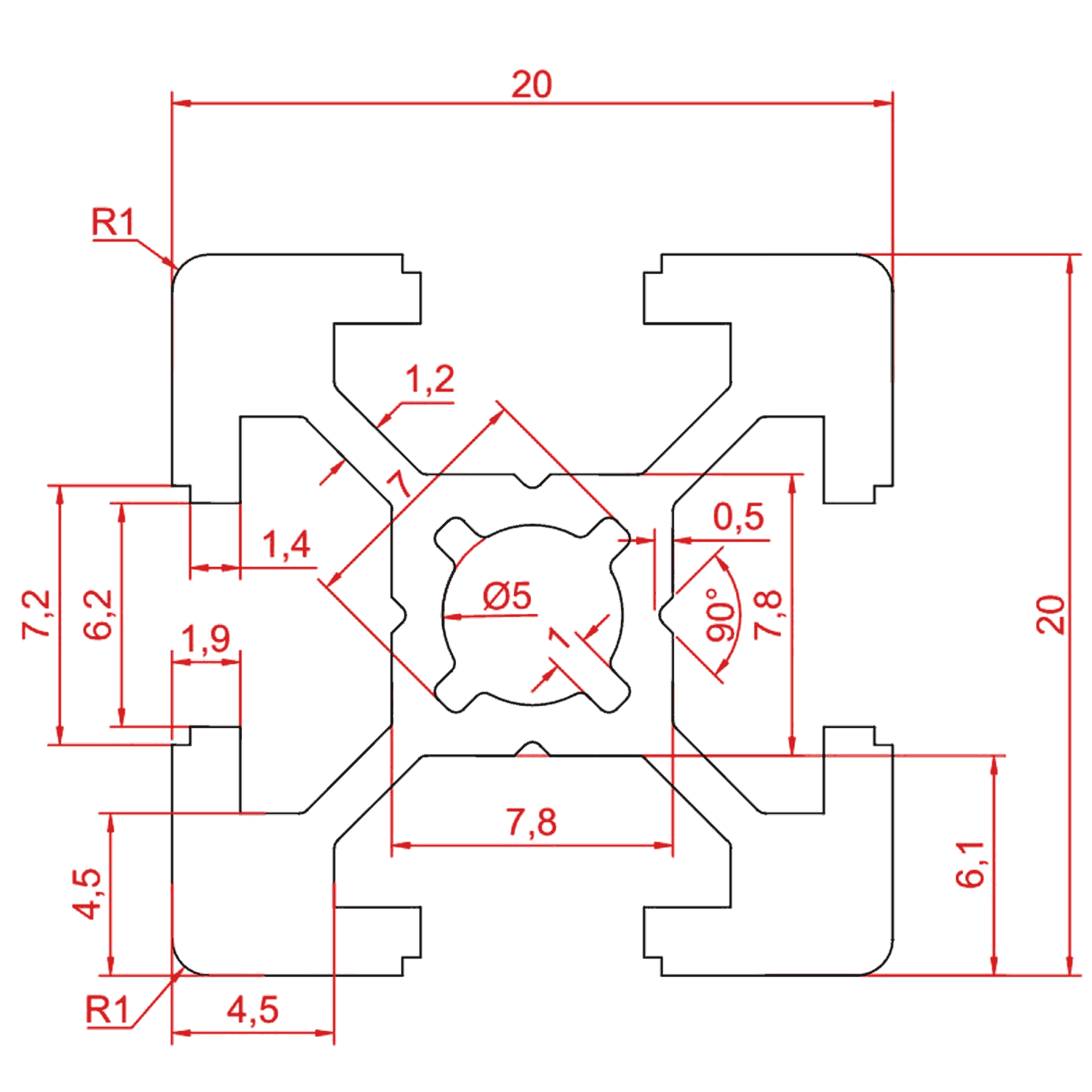

- Чертеж (OB-2020.dxf)
- 3D модель (OB-2020.step)

Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%


Характеристики

Артикул:
OB-2020
Длина профиля(макс), мм:
5040 и 3040
Дробеструйная обработка:
Есть
Профили:
20х20, 20х40, 20х80
Ширина паза, мм:
6
Аналог Bosch Rexroth Group:
3842992888
Аналог Item:
0.0.370.03
Аналог MayTec:
20x20 4H LP (1.10.020020.23LP.60)
Аналог Kanya:
D01–5
Материал:
AlMgSi 6063 Т66
Покрытие:
Анодирование
Тип сырья:
Первичное
Вес, кг/м:
0.446
Площадь сечения, см2:
1,647
Момент инерции, Ix(см4):
0.71
Момент инерции, Iy(см4):
0.71
Момент сопротивления, WX (см3):
0.71
Момент сопротивления, WY (см3):
0.71
Предельные отклонения размеров и допуски формы поверхности:
по ГОСТ 8617-2018
Качество поверхностей:
На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018

Калькулятор прогиба для профиля OB-2020


Возможные замены или аналоги для арт. OB-2020:

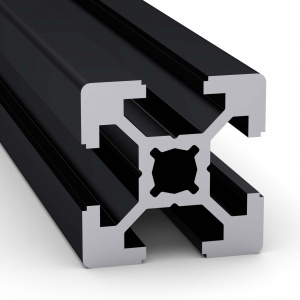

OB-2020-BLACK | Профиль 20х20 мм. Паз 6 мм (Черный анодированный) OB-2020-BLACK | Профиль 20х20 мм. Паз 6 мм (Черный анодированный)
