835.00 руб. от 1 м.
( -2 % )
818.30 РУБ.
от 5 м.
( -3 % )
809.95 РУБ.
от 20 м.
( -6 % )
784.90 РУБ.
от 50 м.
( -8 % )
768.20 РУБ.
от 100 м.
( -10 % )
751.50 РУБ.
от 200 м.
RSI
Введите длину в мм.
Кол-во отрезков

Стандартные длины хлыстов: 5040 и 3040 мм
Цена реза: 30 руб.


Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

Отрезать можем в любой размер, но продается профиль кратно 1000 мм.

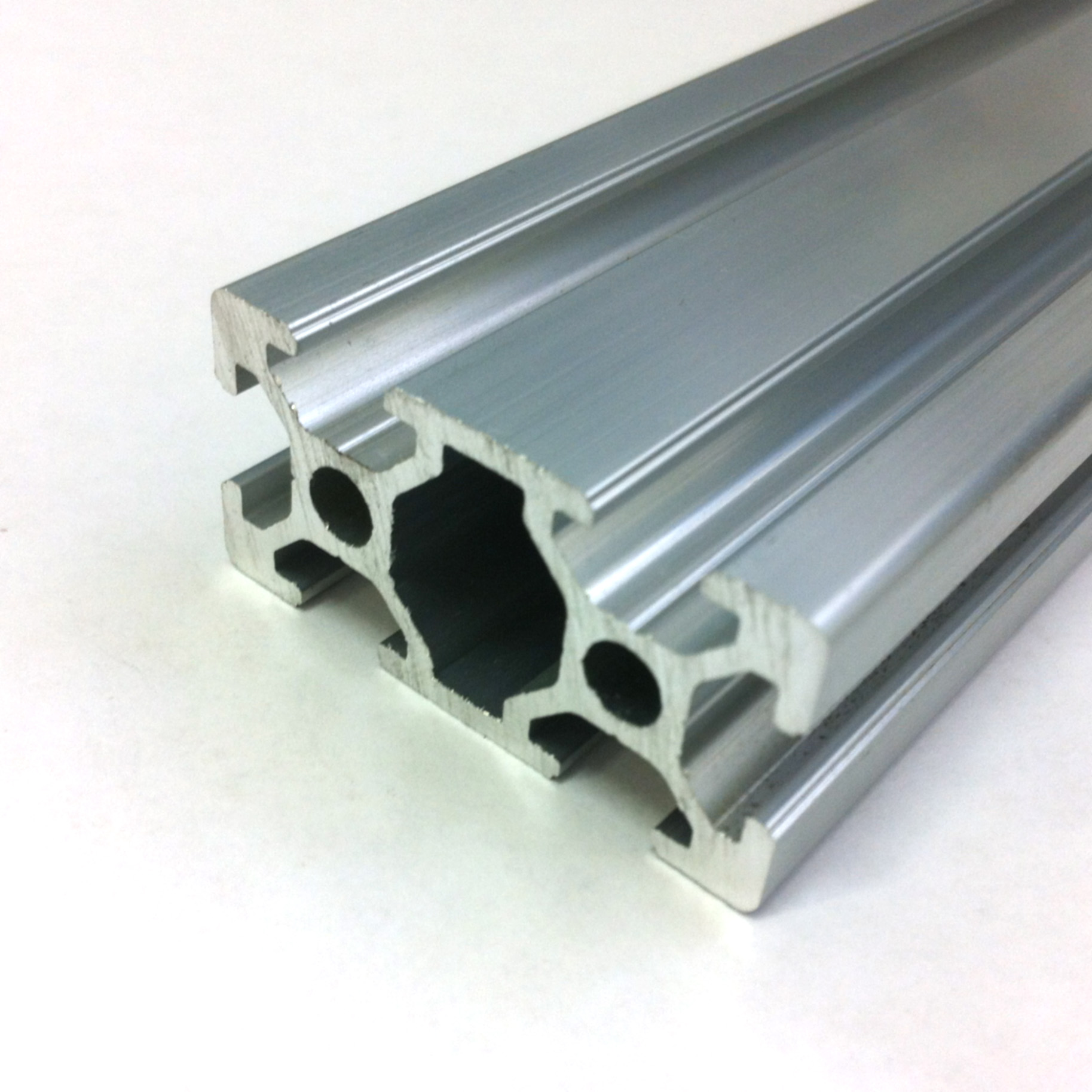

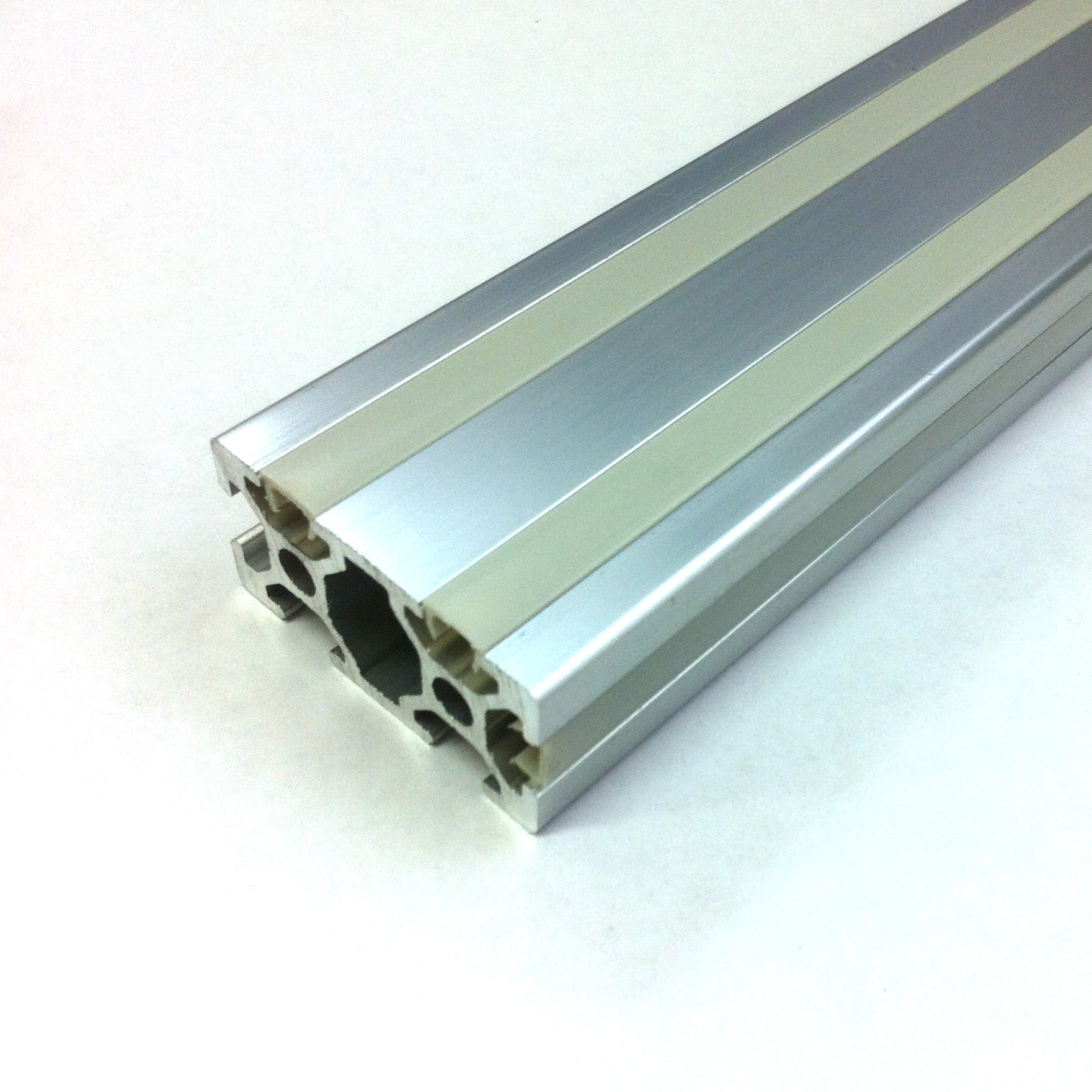

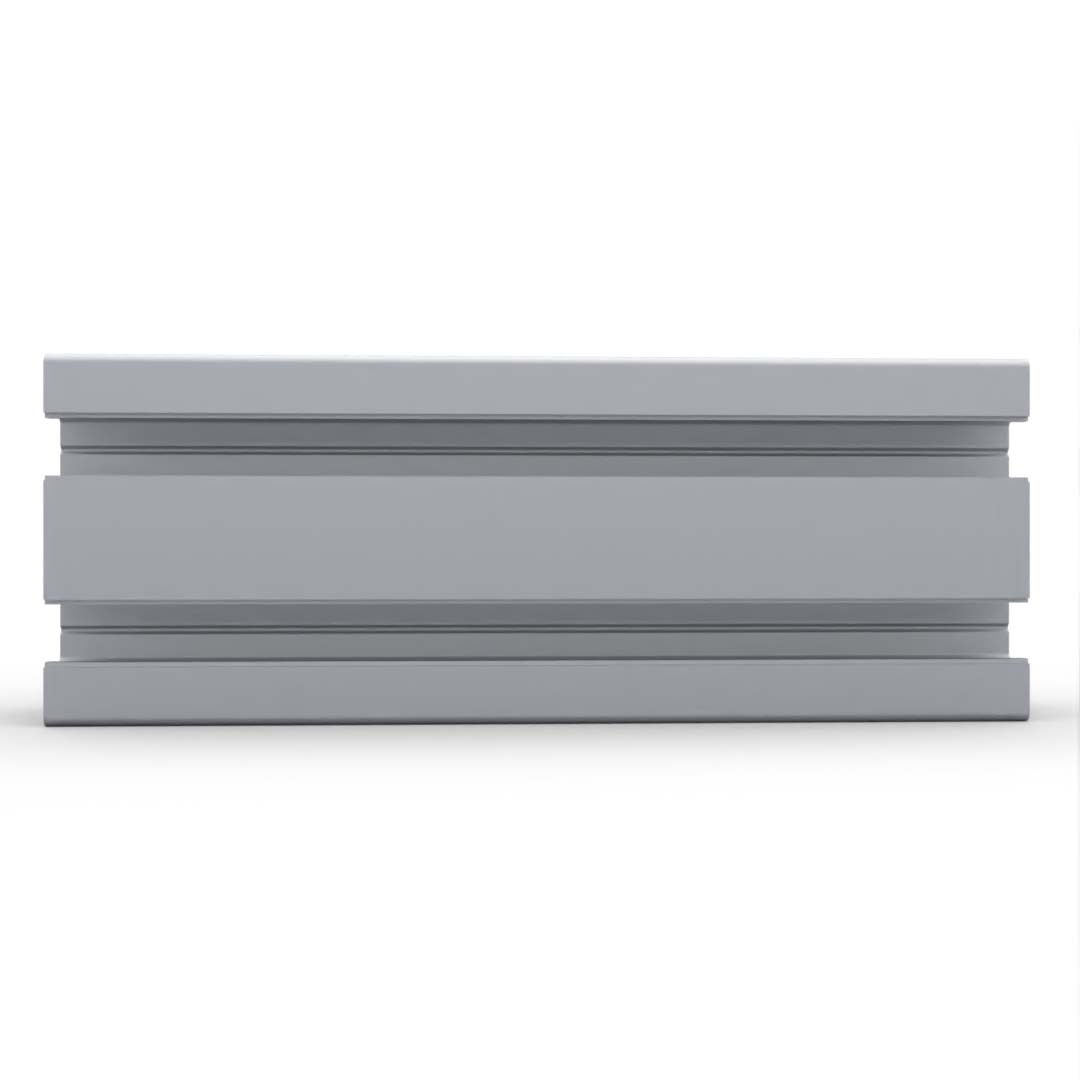

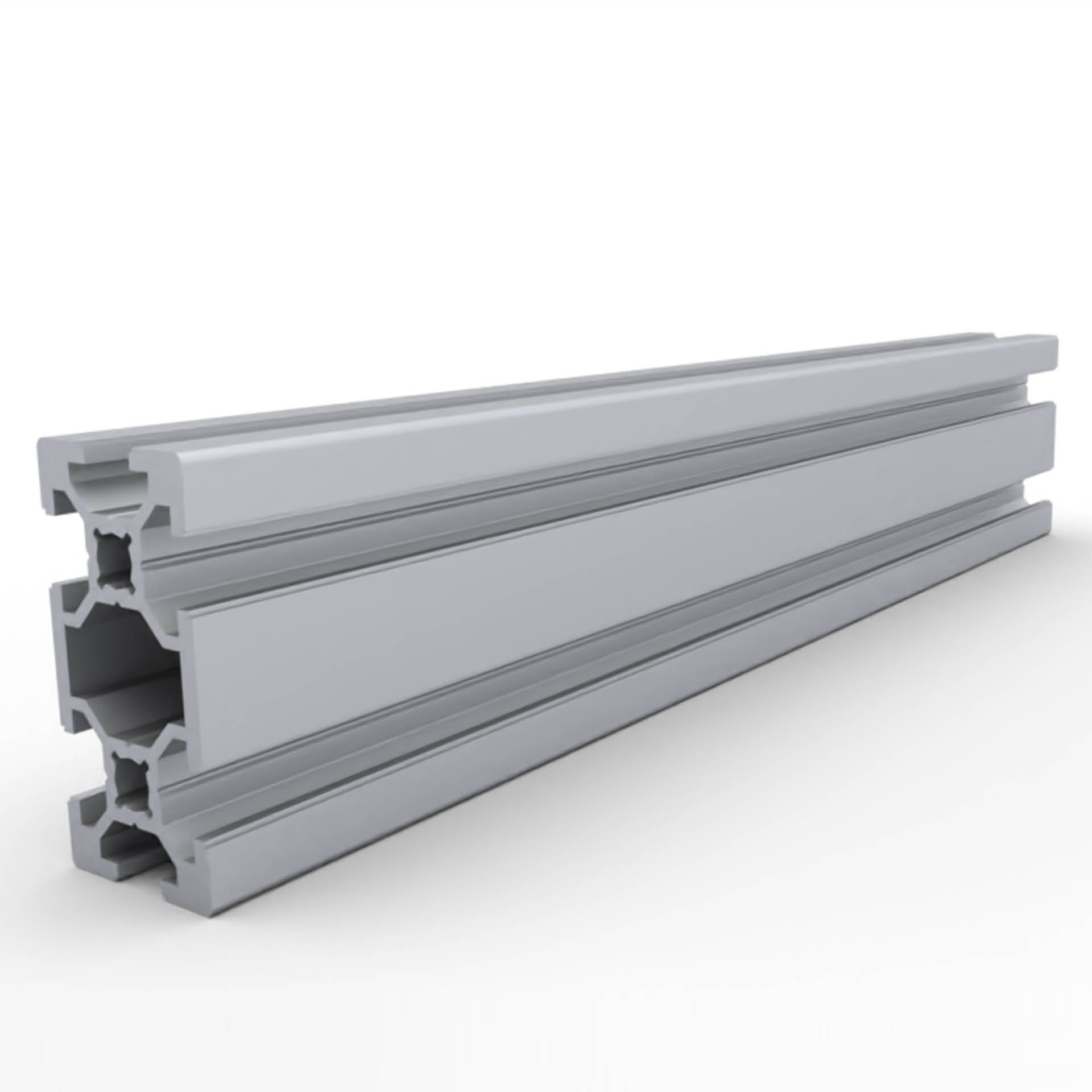

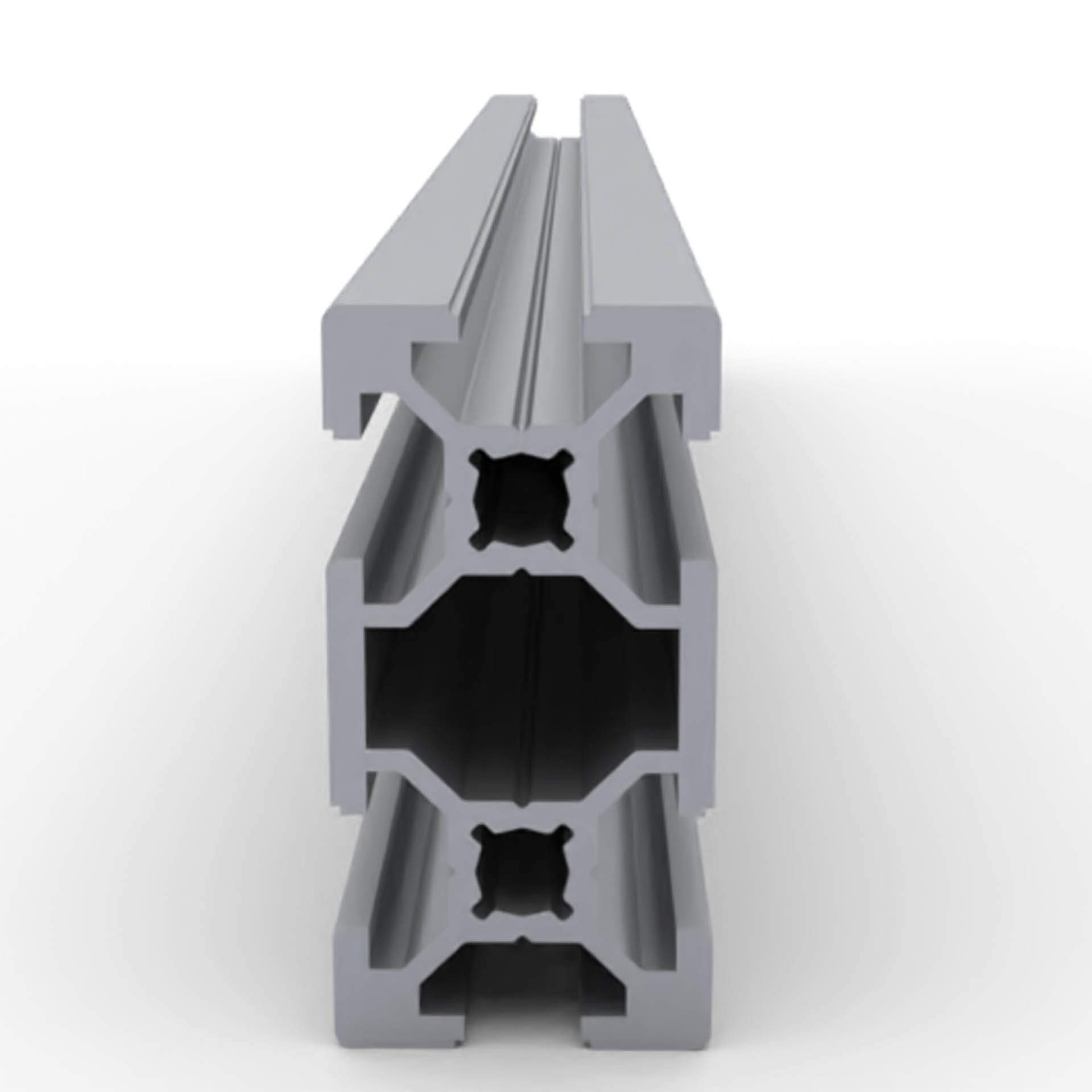

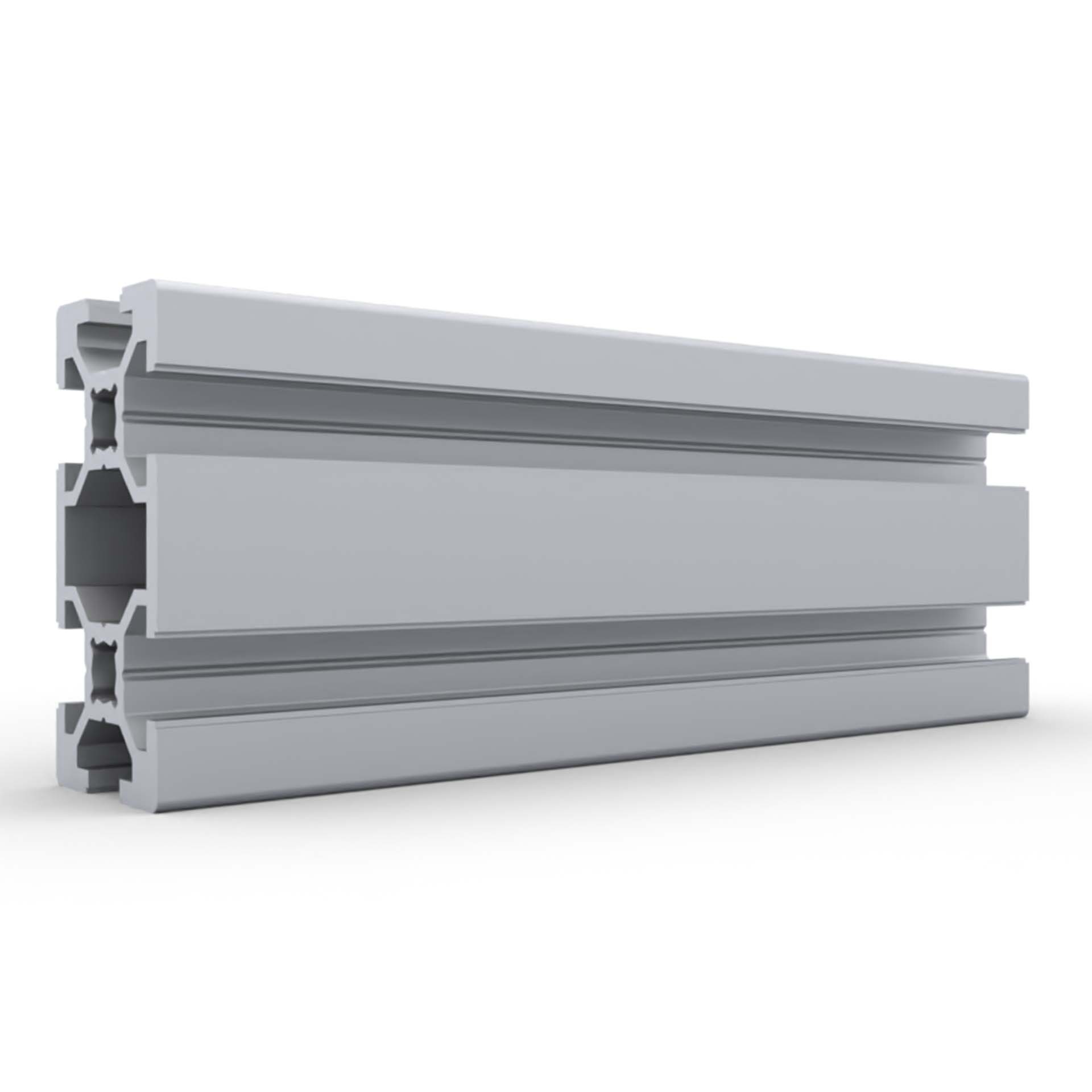

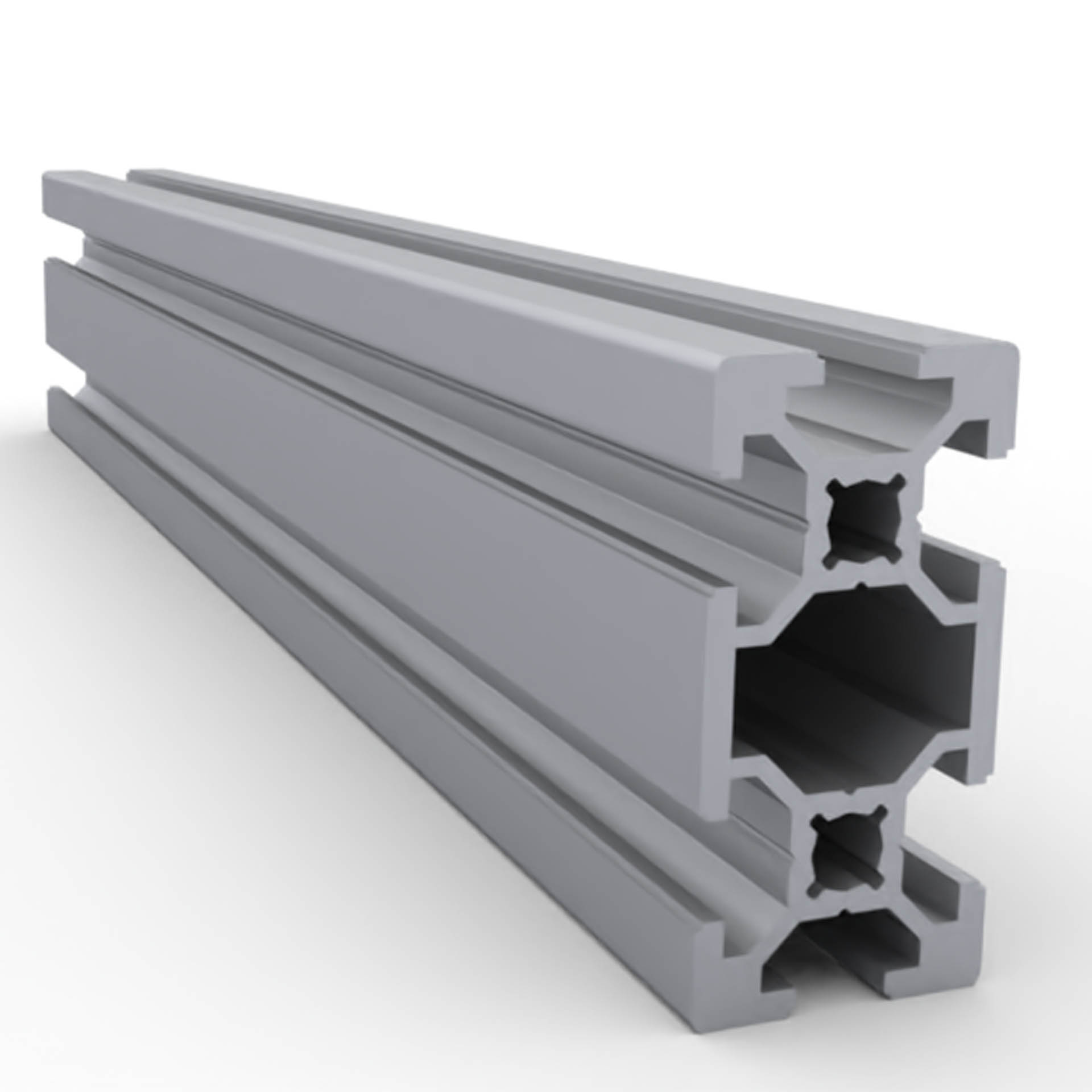

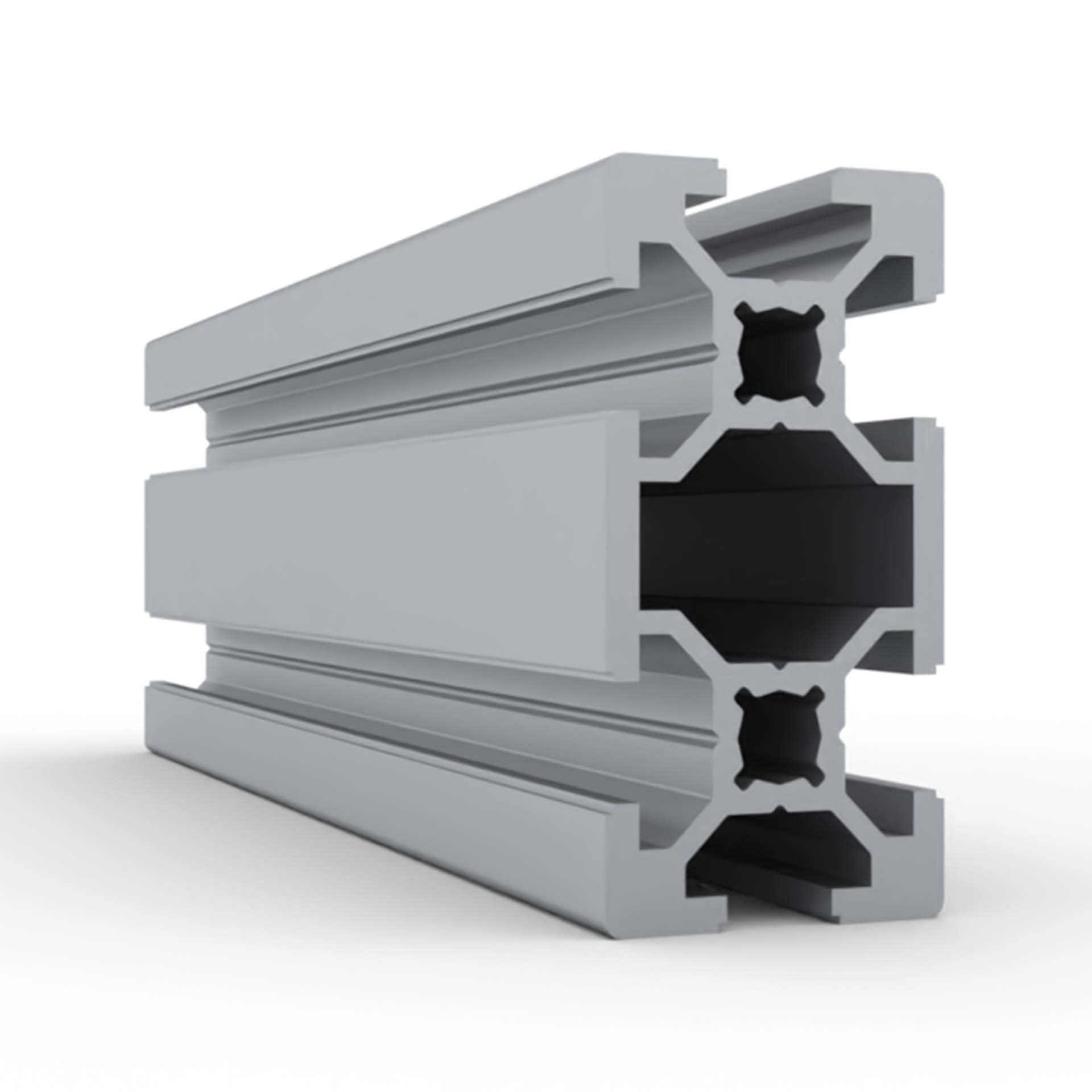

Алюминиевые конструкционные профили 20х40 с канавкой 6 мм (известные так же как станочные профили 20х40 или алюминиевые профили 20х40) используются для усиления конструкций на базе профиля 20х20.
Прекрасный внешний вид и качество поверхности профиля придает изделию требуемую эстетичность и широкую вариативность.

Загрузить:

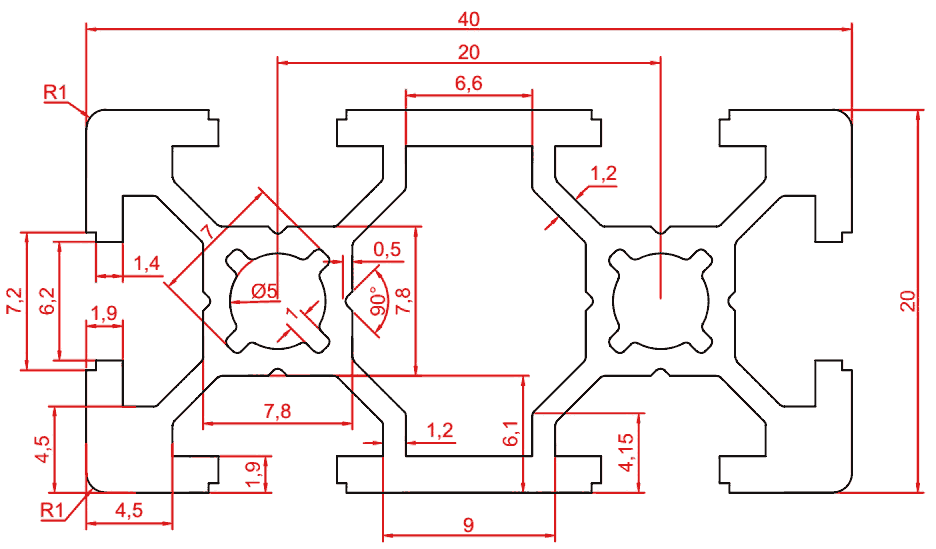

- Чертеж (OB-2040.dxf)

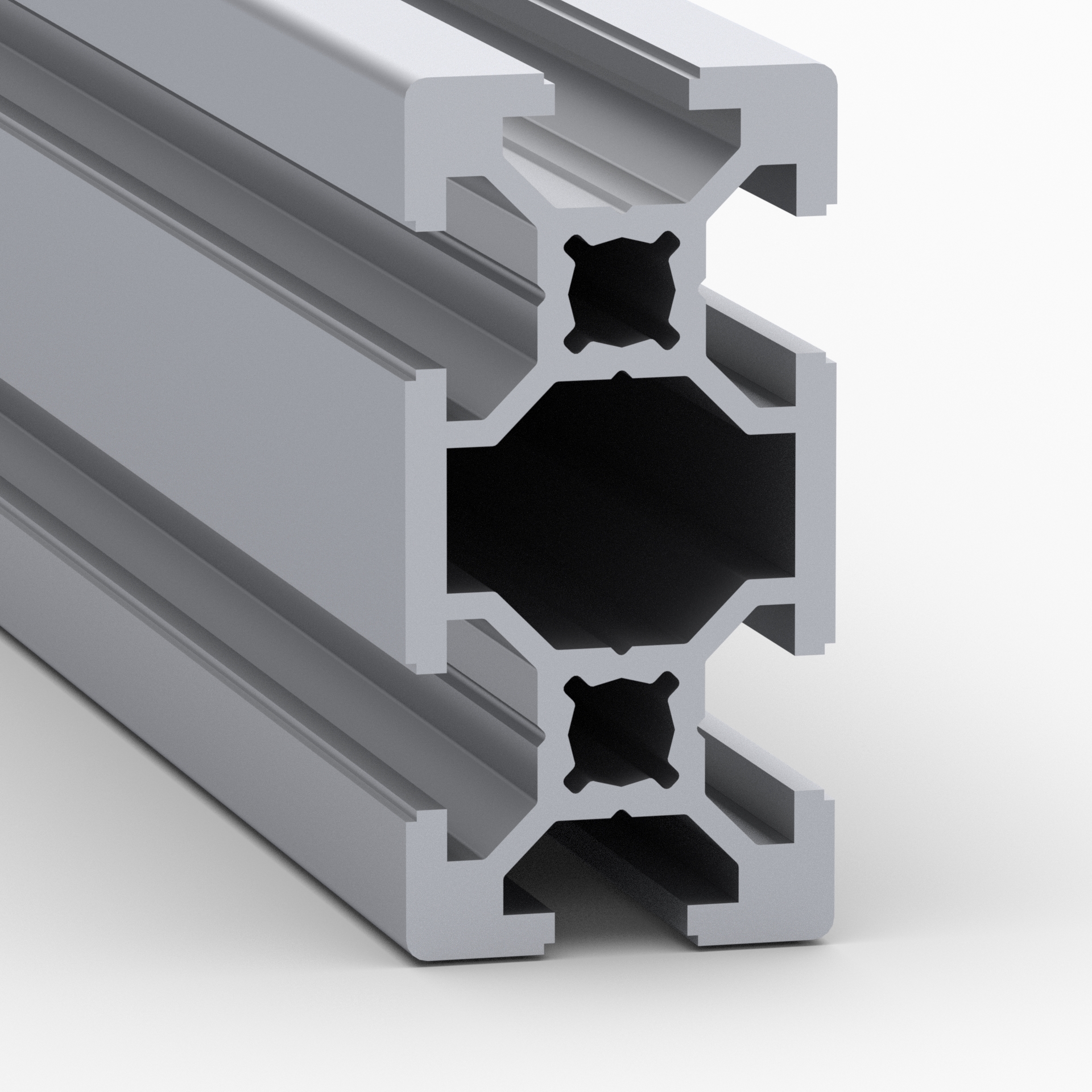

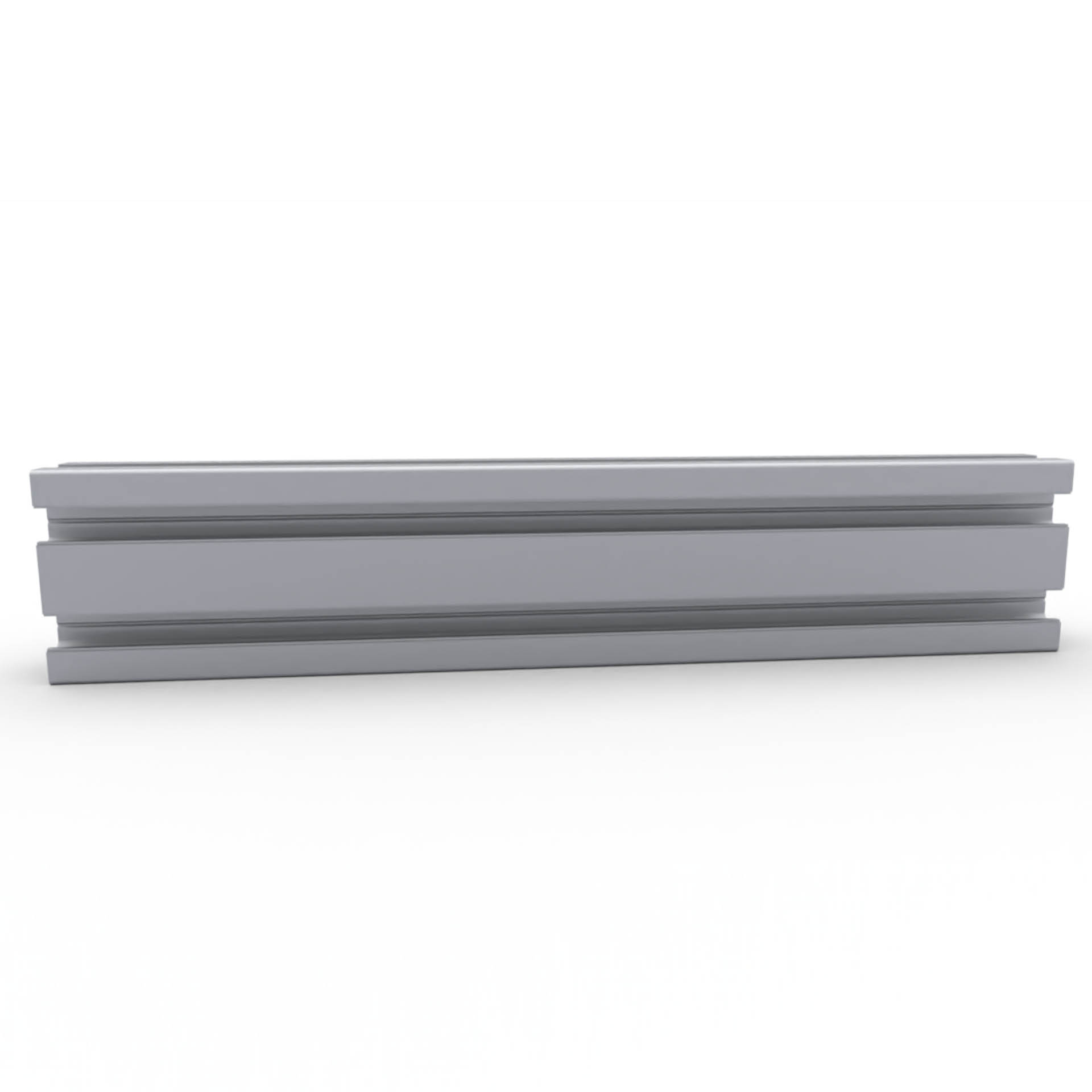

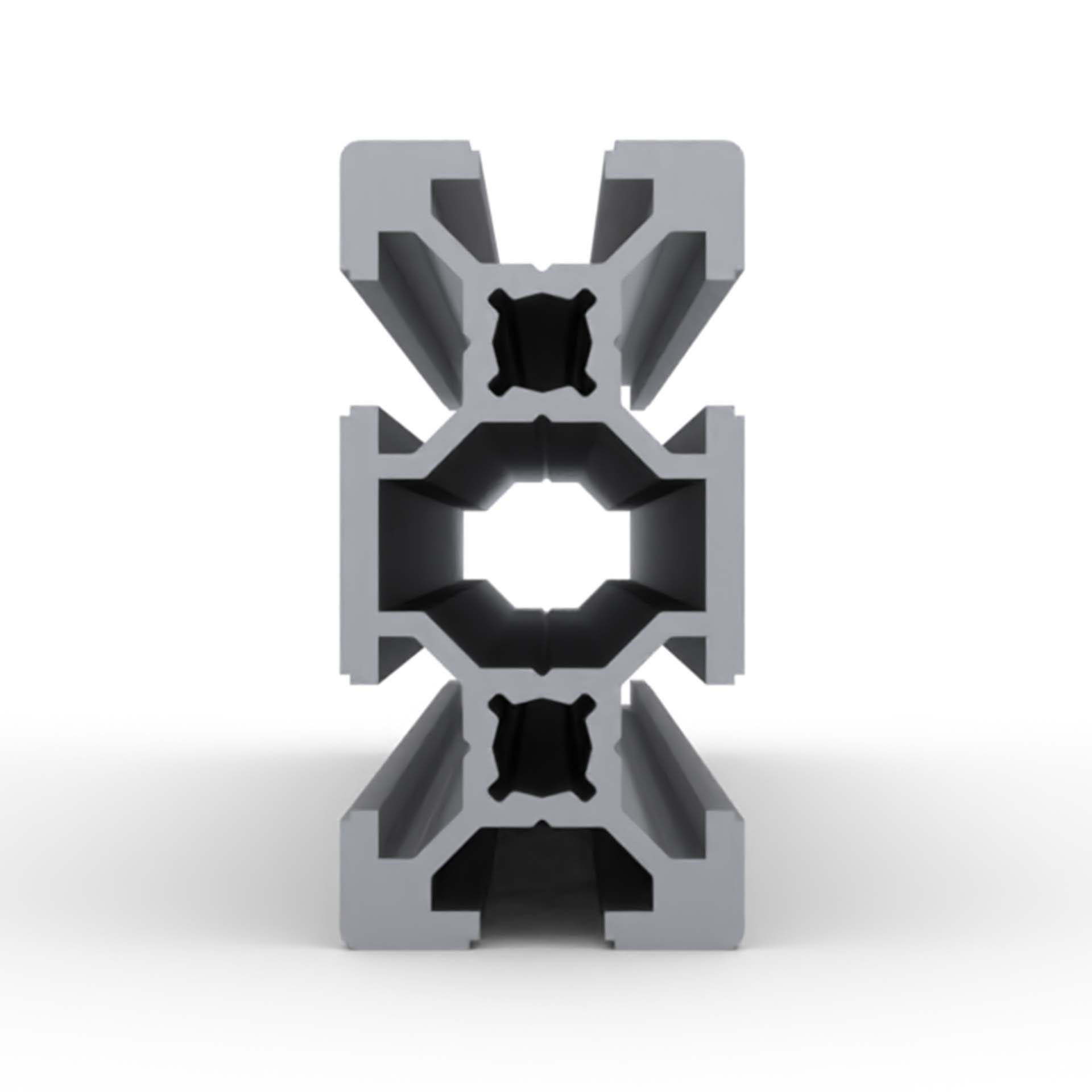

- 3D модель (OB-2040.step)

Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%


Характеристики

Артикул:
OB-2040
Длина профиля(макс), мм:
5040 и 3040
Дробеструйная обработка:
Есть
Профили:
20х20, 20х40, 20х80
Ширина паза, мм:
6
Аналог Bosch Rexroth Group:
3842992891
Аналог Item:
0.0.370.04
Аналог MayTec:
20x40 6H LP (1.10.020040LP.60)
Аналог Kanya:
D01–7
Материал:
AlMgSi 6063 Т66
Покрытие:
Анодирование
Тип сырья:
Первичное
Вес, кг/м:
0.755
Площадь сечения, см2:
2.784
Момент инерции, Ix(см4):
1.26
Момент инерции, Iy(см4):
4.72
Момент сопротивления, WX (см3):
1,26
Момент сопротивления, WY (см3):
2,36
Предельные отклонения размеров и допуски формы поверхности:
по ГОСТ 8617-2018
Качество поверхностей:
На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018

Калькулятор прогиба для профиля OB-2040
