1024 | Угловой соединитель 20х20, усиленный

Угловой соединитель 20х20 усиленный
угловые соединители профиля 20х20 усиленный
алюминиевый угловой соединитель 20х20 усиленный
угловой соединитель для алюминиевого профиля 20х20 усиленный

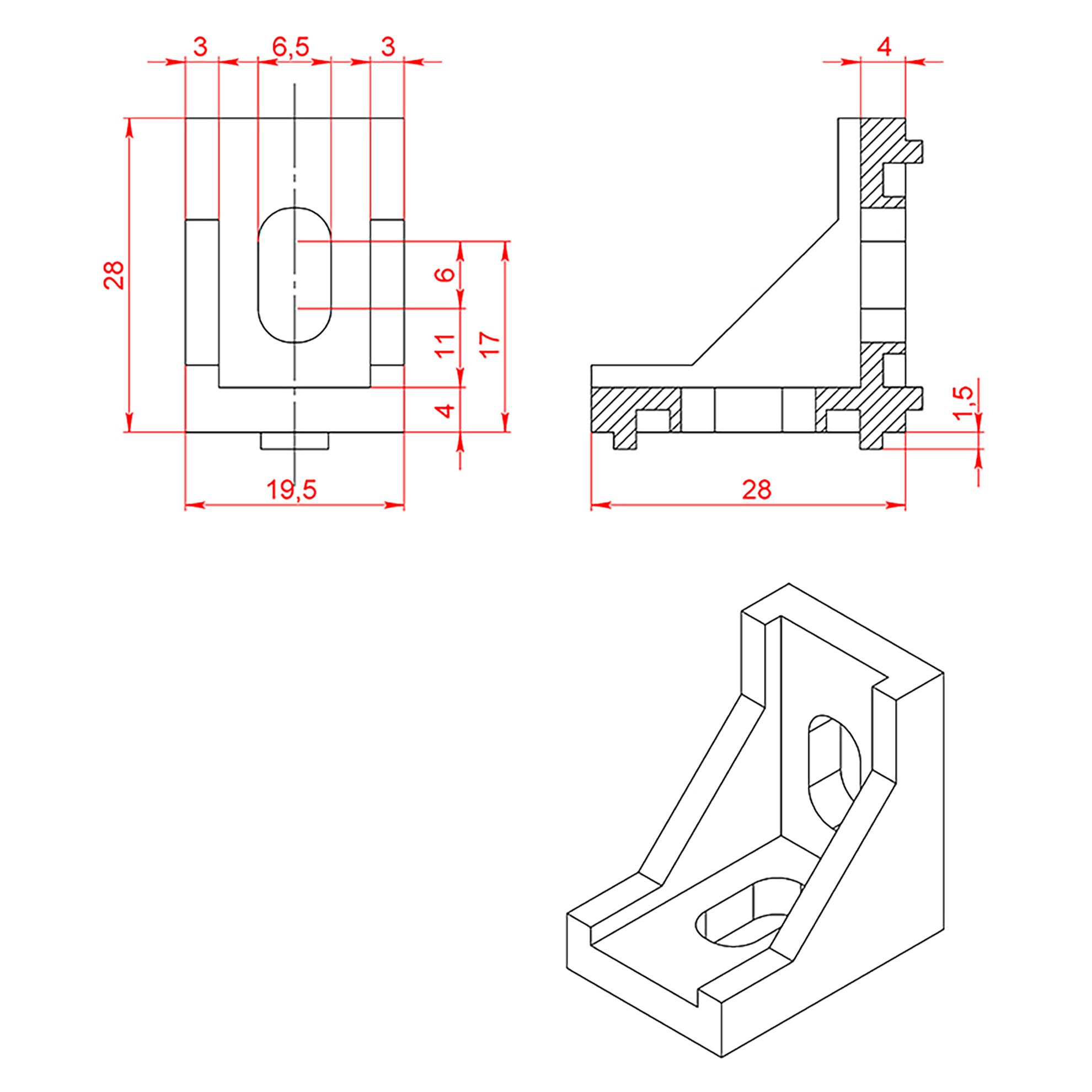

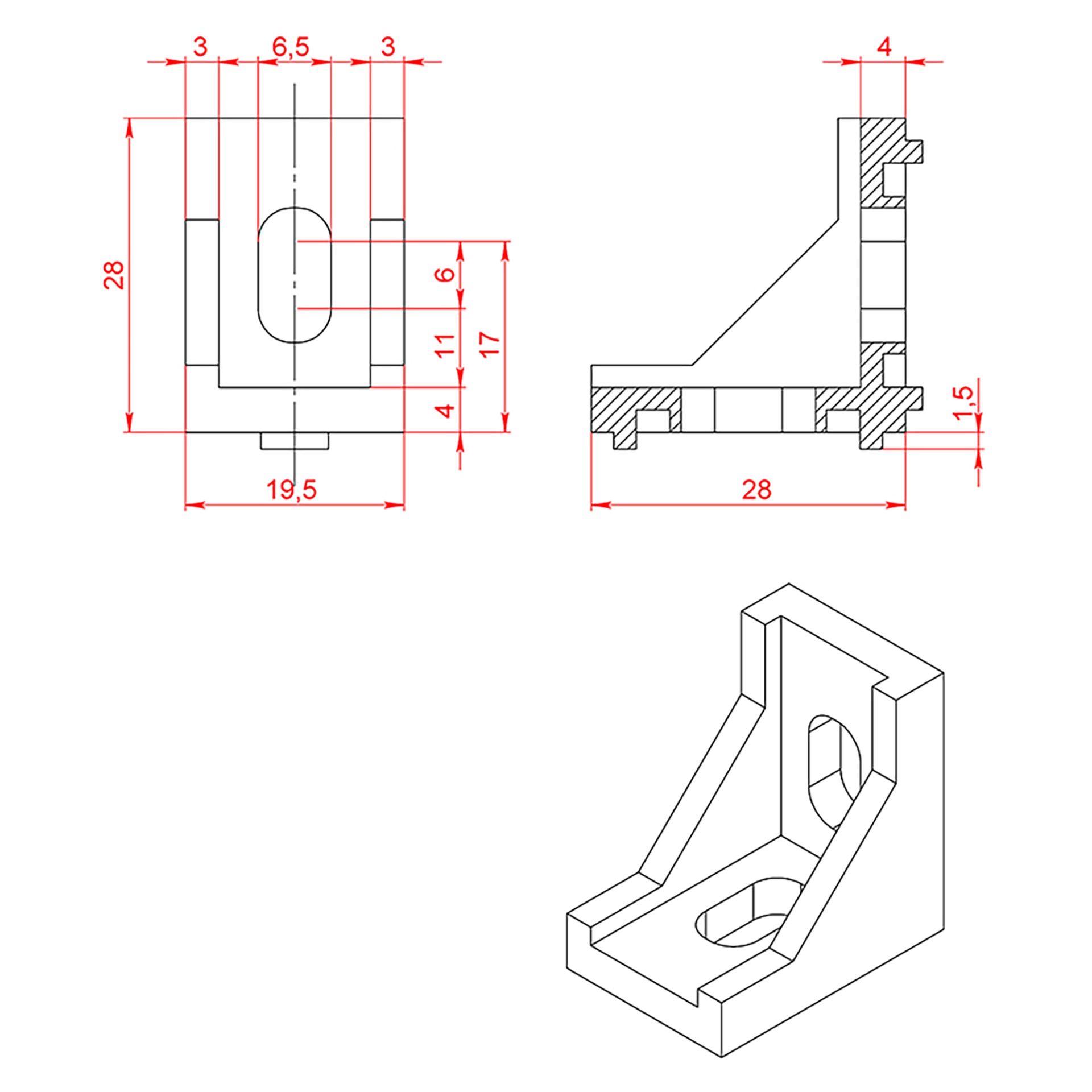

Чертеж углового соединителя арт. 1024

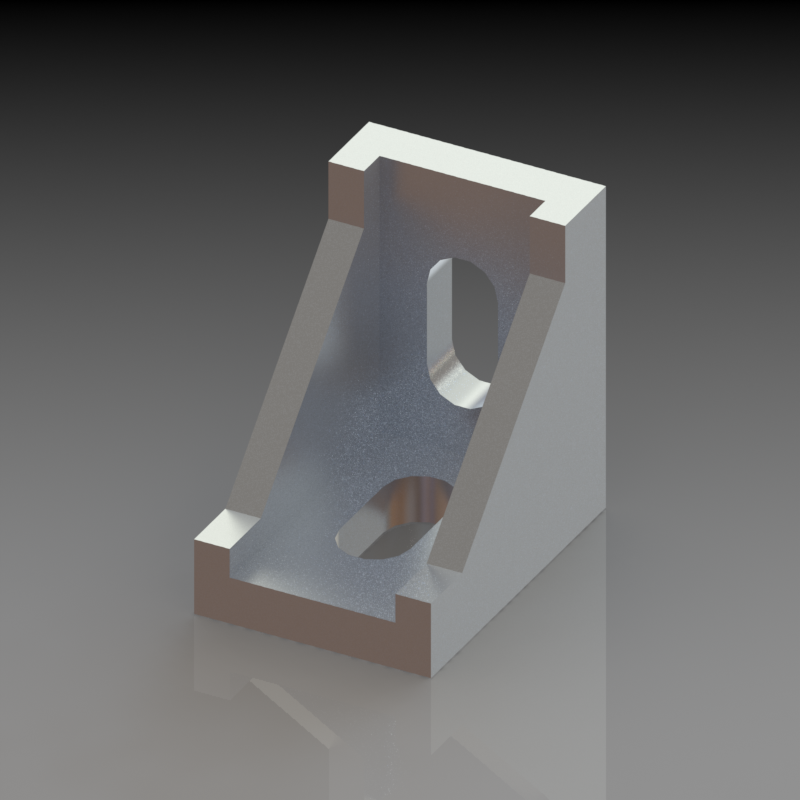

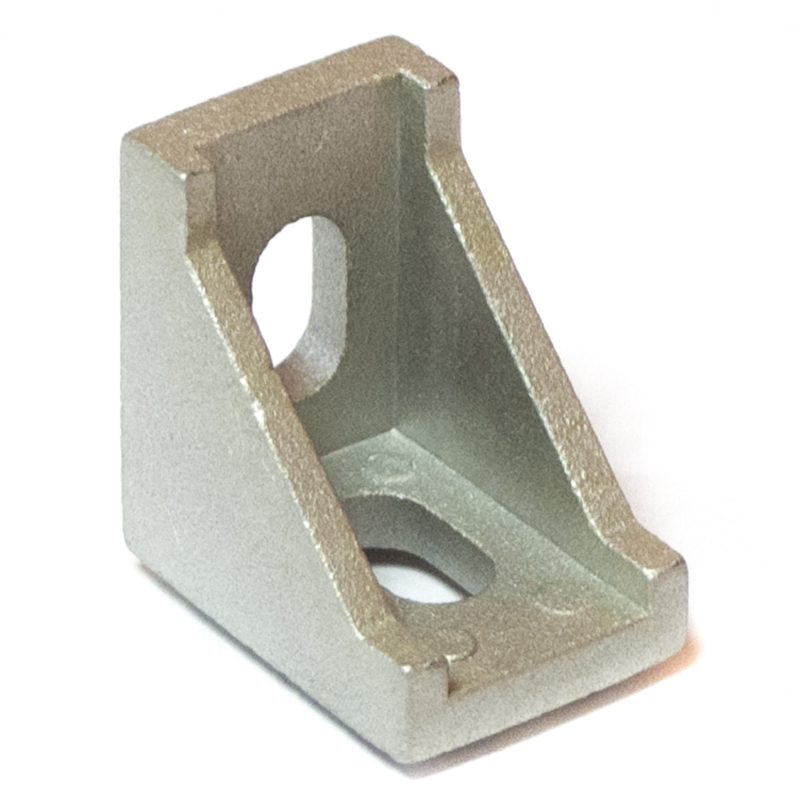

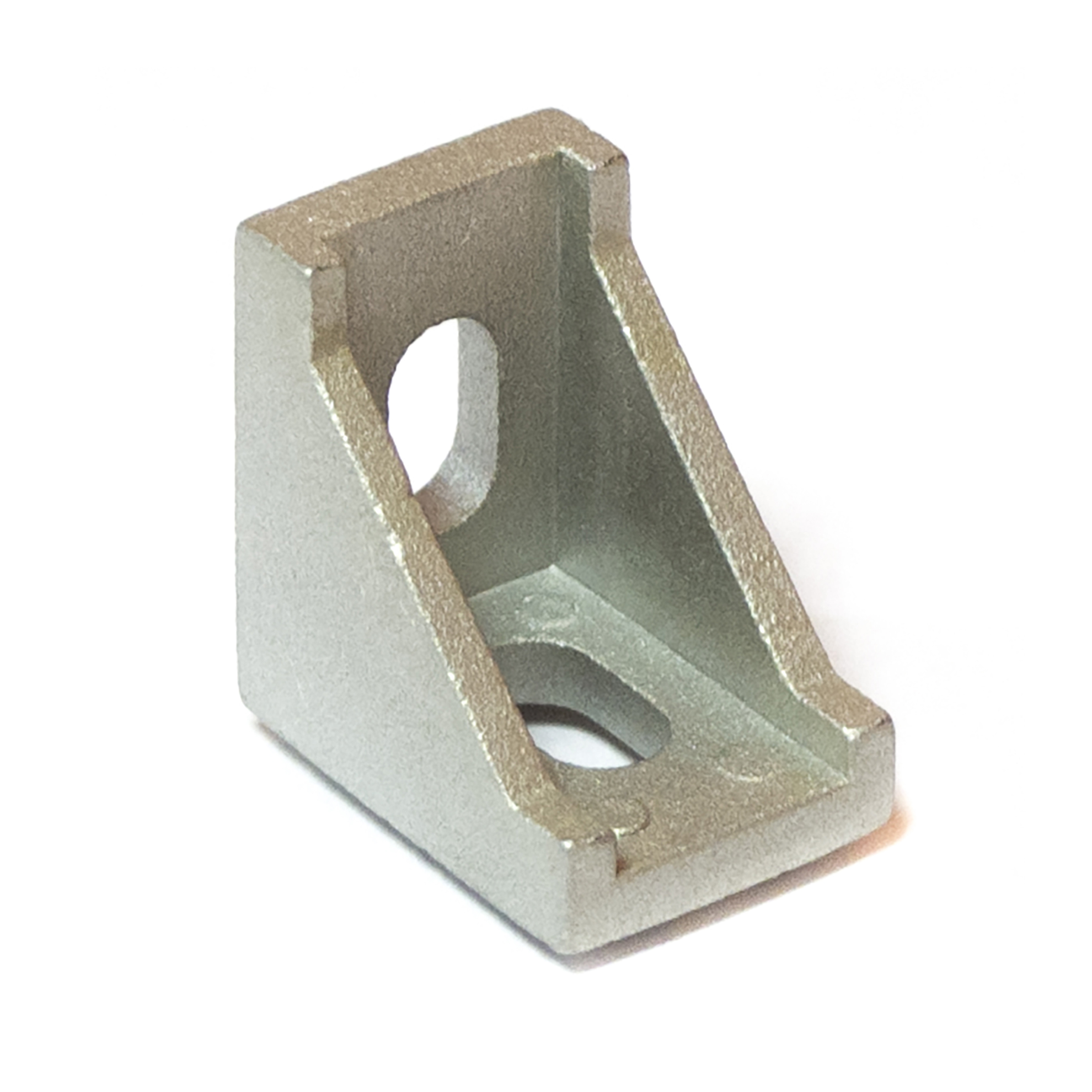

Усиленный алюминиевый соединитель арт. 1024
49.00 руб. от 1 шт.
( -3 % )
47.53 РУБ.
от 20 шт.
( -5 % )
46.55 РУБ.
от 50 шт.
( -8 % )
45.08 РУБ.
от 100 шт.
( -10 % )
44.10 РУБ.
от 500 шт.
( -12 % )
43.12 РУБ.
от 1000 шт.
( -15 % )
41.65 РУБ.
от 5000 шт.
RSI
Количество
добавить
Наличие 1024 | Угловой соединитель 20х20, усиленный
НА СКЛАДЕ ≈ 7000 шт.
В ПУТИ > 2000 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

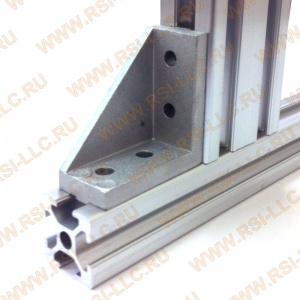

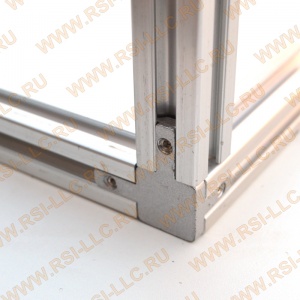

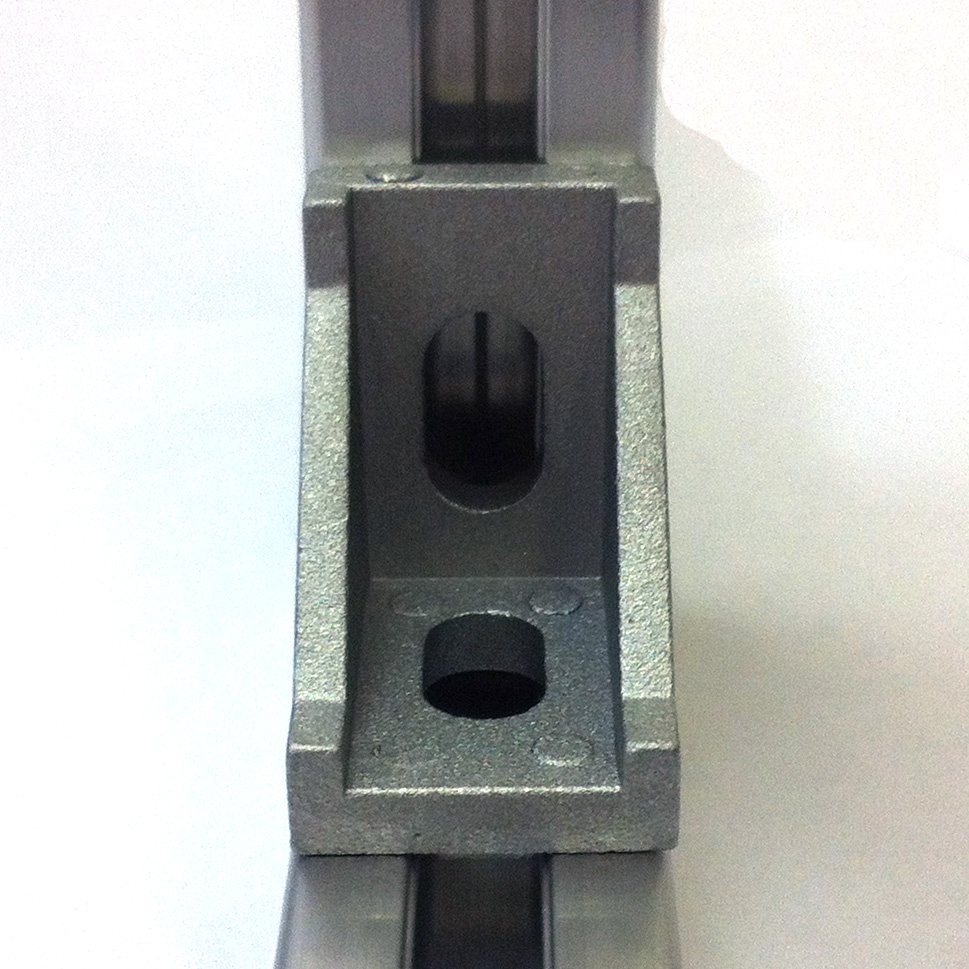

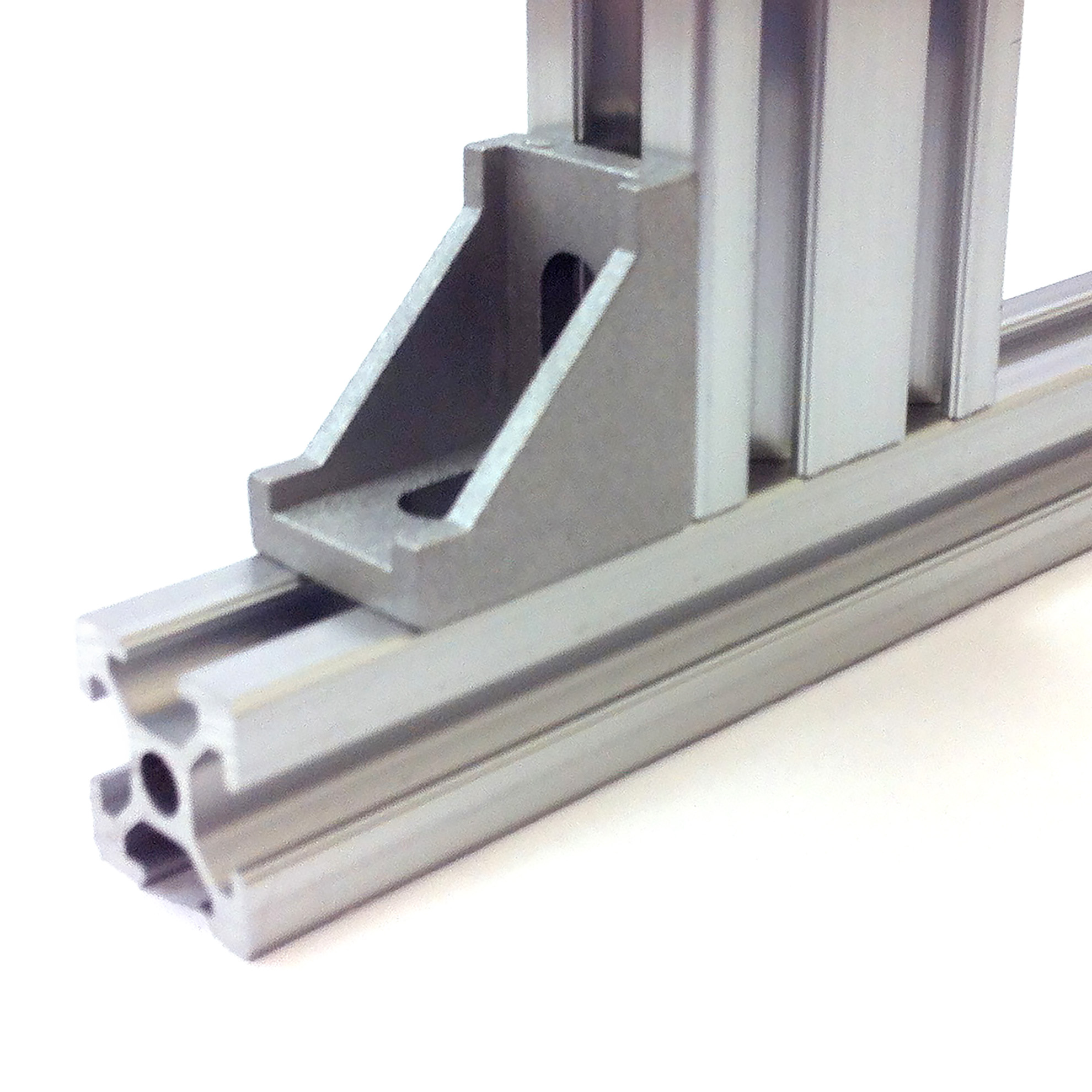

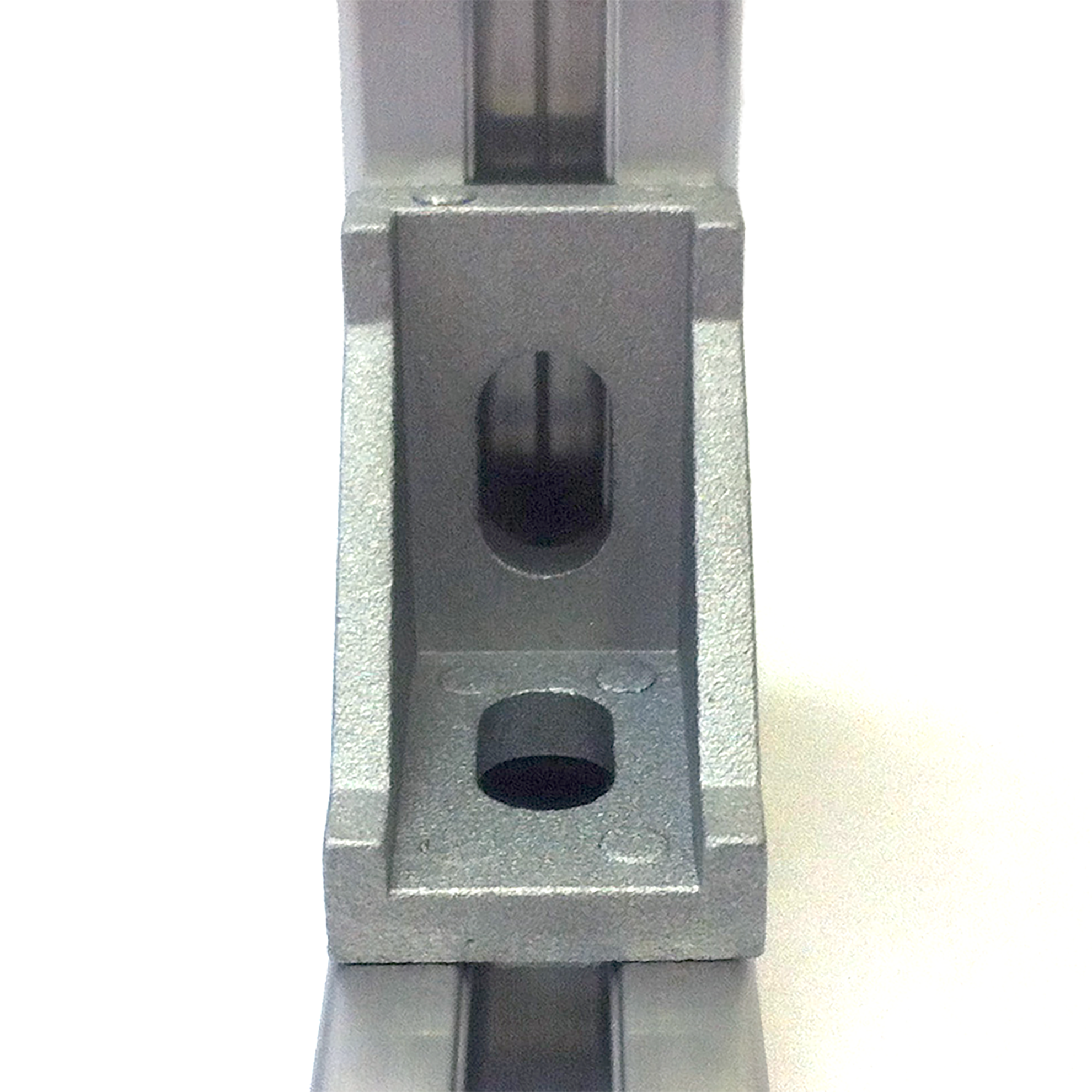

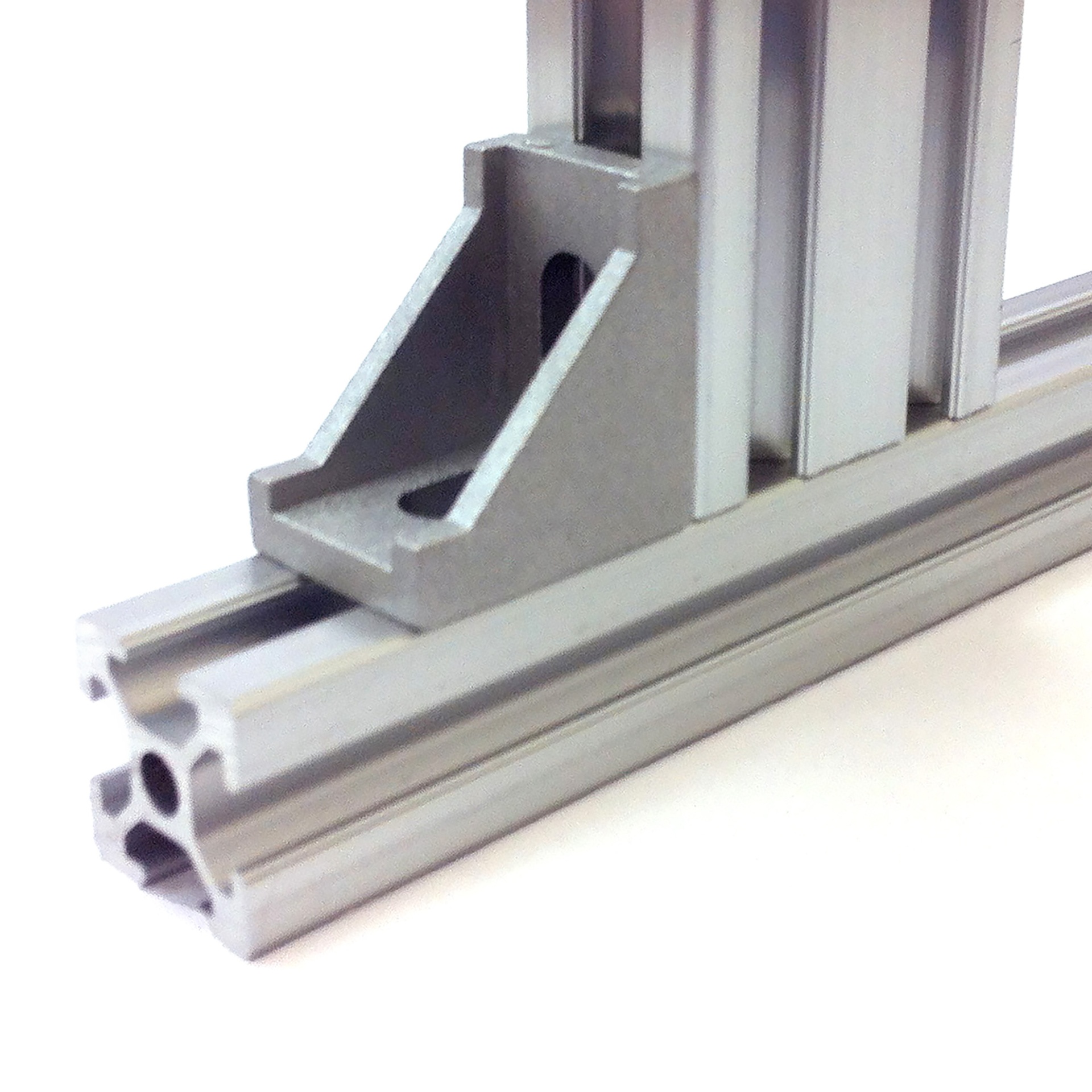

Алюминиевый угловой соединитель арт. 1024, является усиленным аналогом соединителя арт. 1033.
Наличие ребер жесткости с двух сторон, позволяет соединителю выдерживать нагрузки сопоставимые с прочностью самого конструкционного профиля серии 20 пазом 6 мм.
Является одним из самых востребованных угловых соединителей для профилей 20х20 и 20х40.

Загрузить:
- 3D модель (1024.STEP)
- Чертеж  (1024.PDF)
Не забудьте купить комплект крепежа к угловому соединителю 20х20 арт. 1024:

Вариант №1:

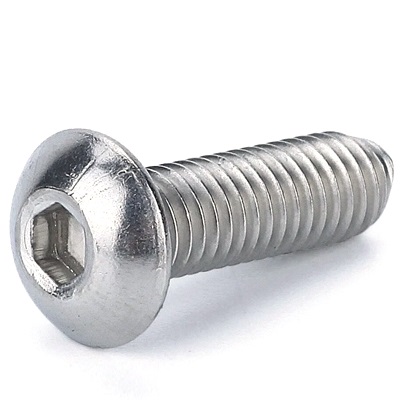

1. Винт М5х10 мм ISO7380 - 2 шт.

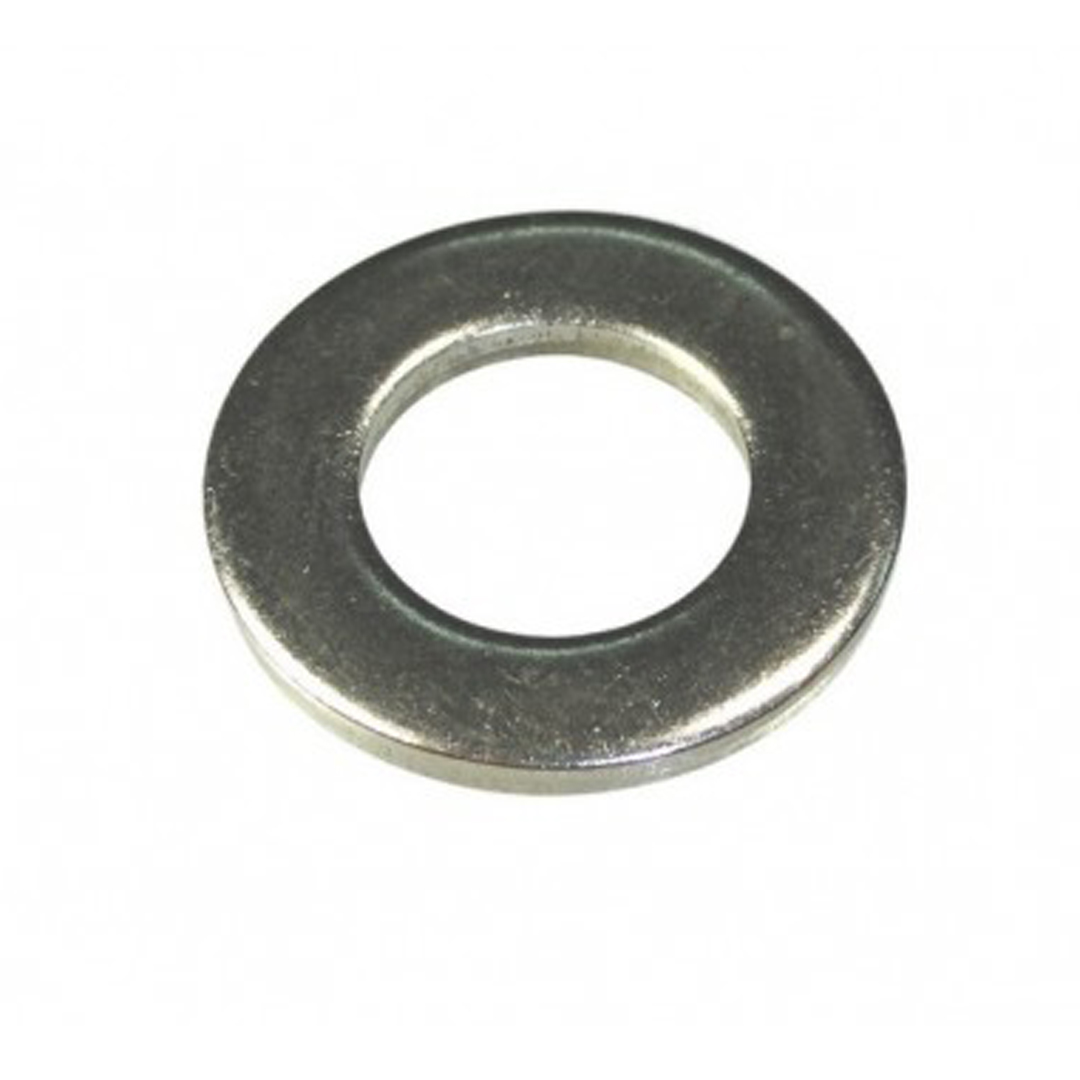

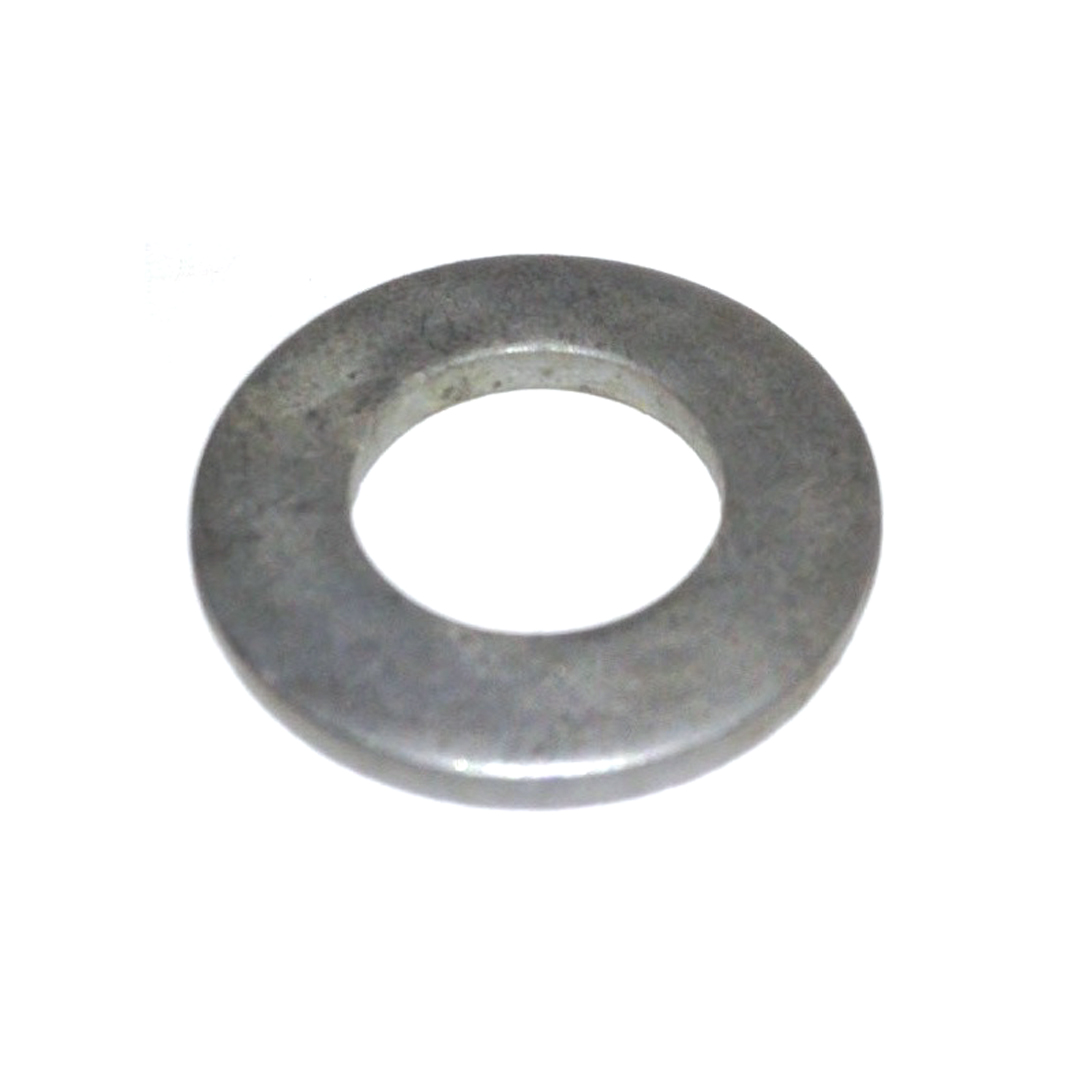

2. Шайба М5 - 2 шт.
3. Т-Гайка М5 артикул 5002 - 2 шт

Вариант №2:

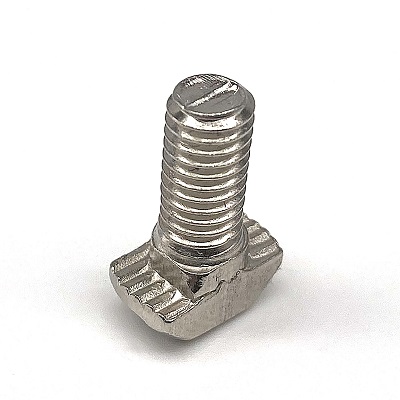

1. Винт М6х8 мм DIN912 или ISO7380 - 2 шт.
2. Сухарь пазовый М6-20 артикул 5271 - 2 шт

Вариант №3:
1. Винт М5х10 мм ISO7380 - 2 шт.
2. Шайба М5 - 2 шт.
3. Закладной пазовый сухарь М5-20 с подпружиненным шариком артикул 5047 - 2 шт

Характеристики

Артикул:
 1024
Профили:
 с пазом 6 мм, с пазом 6 мм, серия 25, 20х20, 20х40, 20х80, 25х25, 25х50
Ширина паза, мм:
 6
Аналог Bosch Rexroth Group:
 3842523508
Материал:
 Алюминий литой под давлением
Покрытие:
 без покрытия
