19.50 руб.
RSI

Цена за 1 шт.

Количество
Наличие 1082 | Угловой соединитель 15х20
НА СКЛАДЕ > 1 шт.
В ПУТИ > 5000 шт.

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

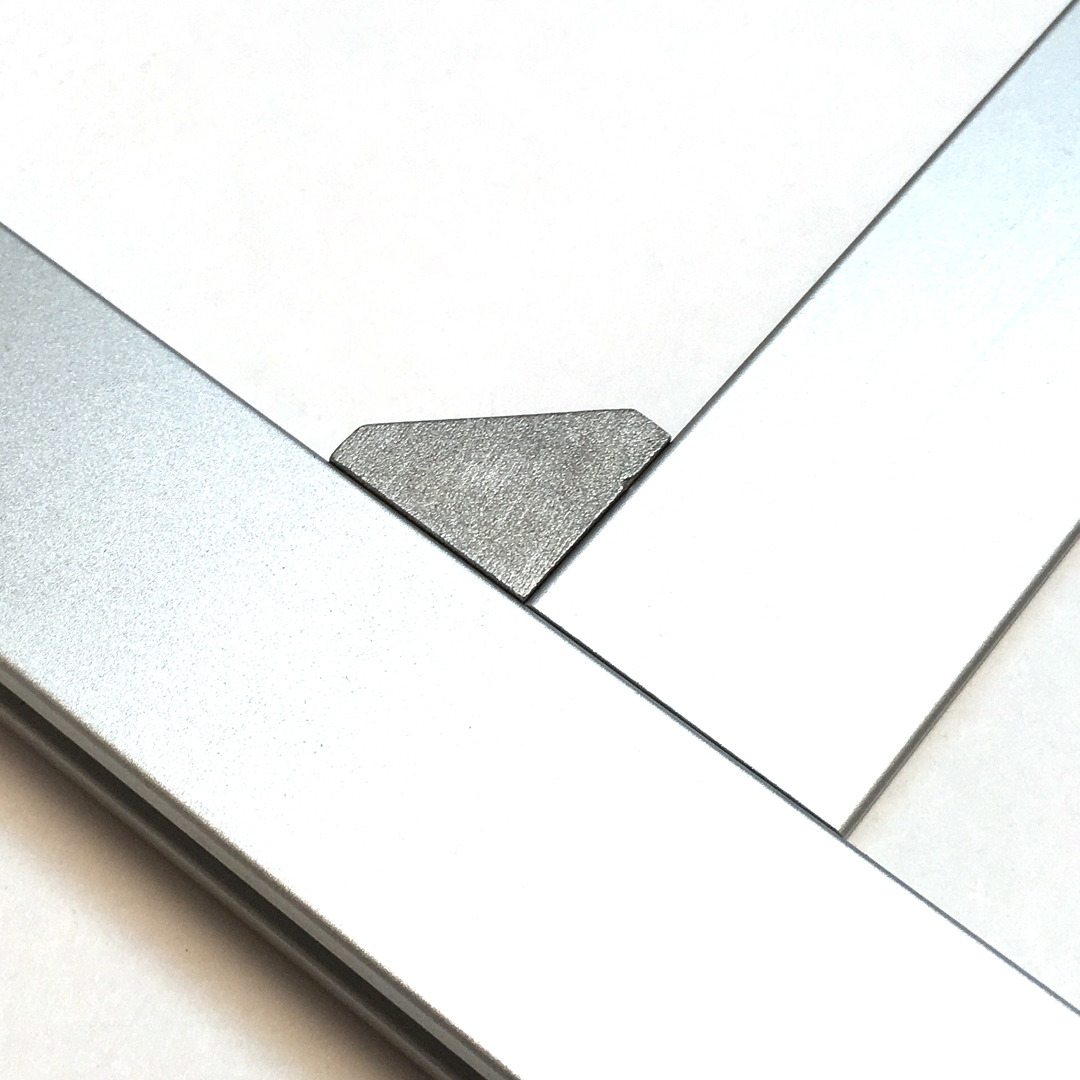

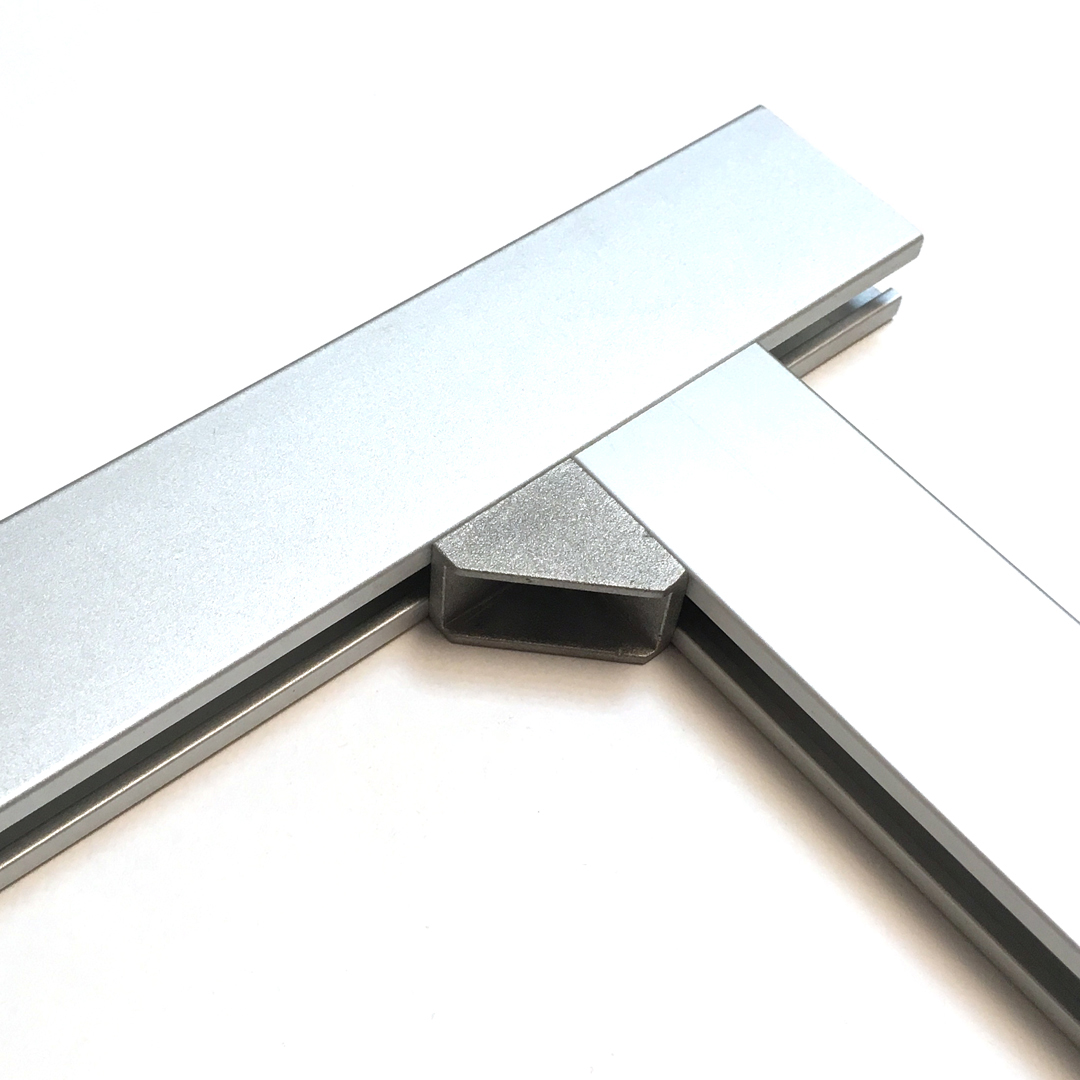

Совместим с профилям 15х30 с пазом 6 мм и профилями серии 20 с пазом 6 мм.


Загрузить:

- 3D модель (1082.STEP)

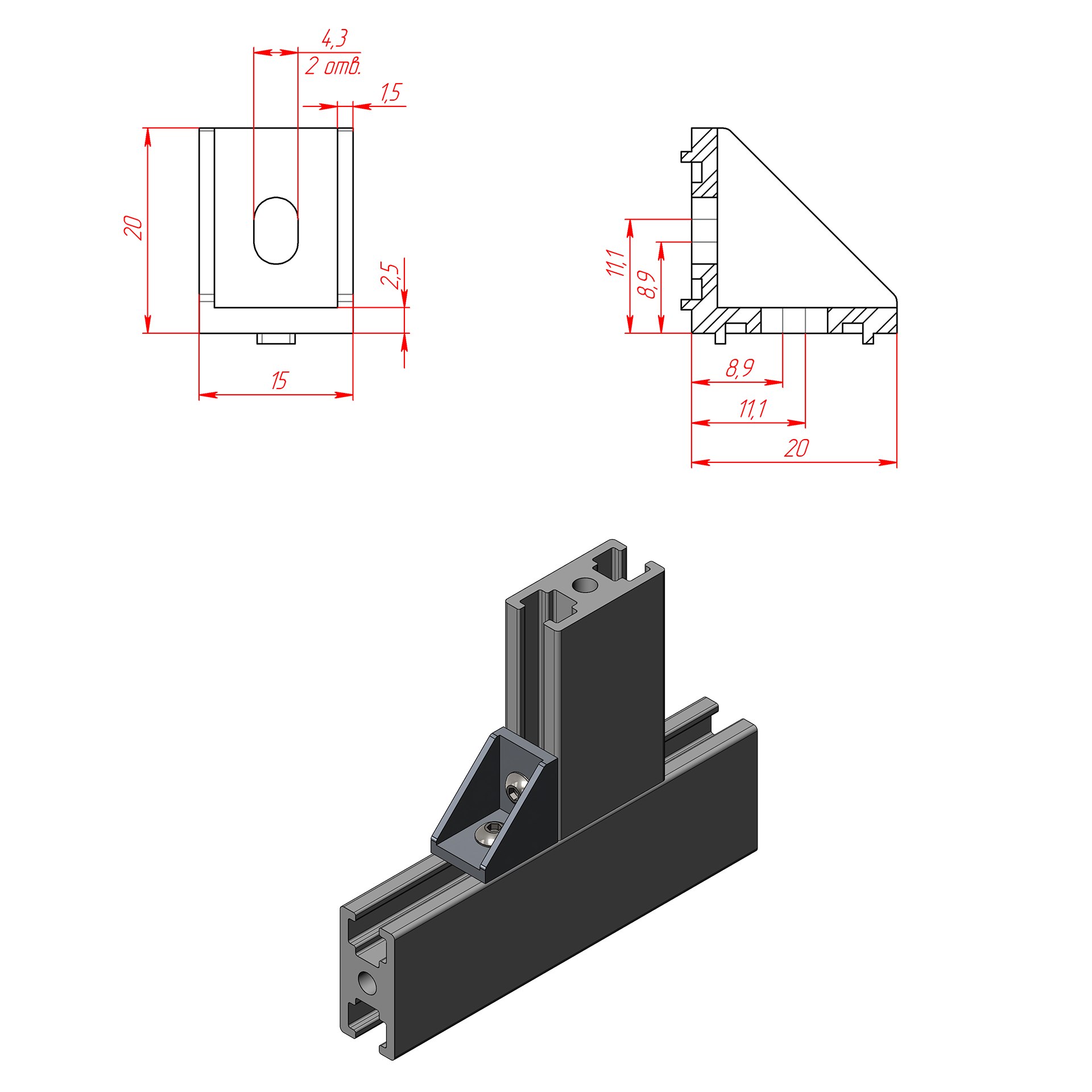

- Чертеж  (1082.PDF)

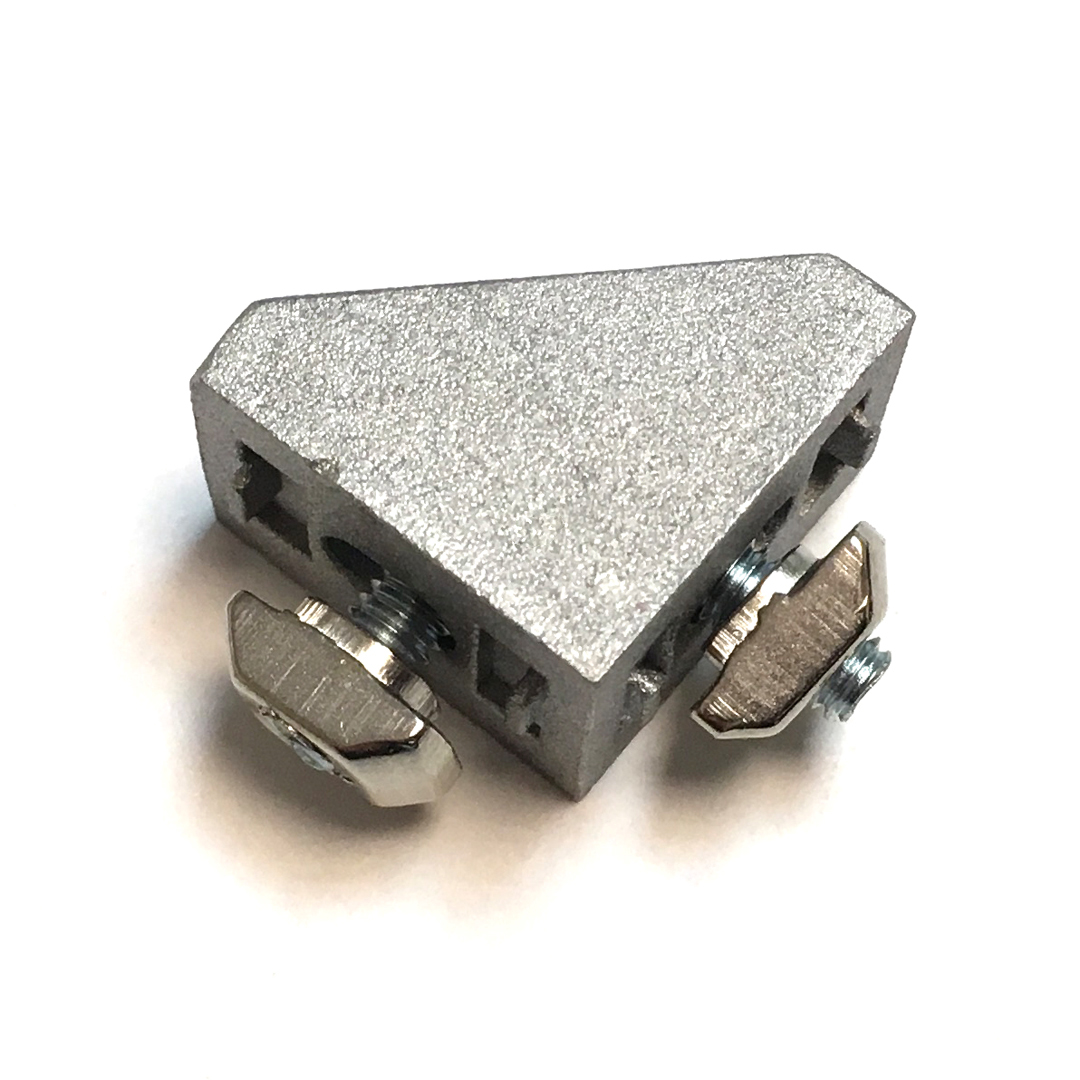

Не забудьте купить комплект крепежа к угловому соединителю 15х20 арт. 1082:

К профилям 15х30 с пазом 6 мм

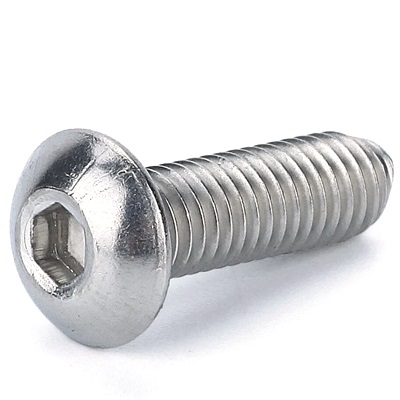

1. Винт М4х10 мм ISO7380 - 2 шт.

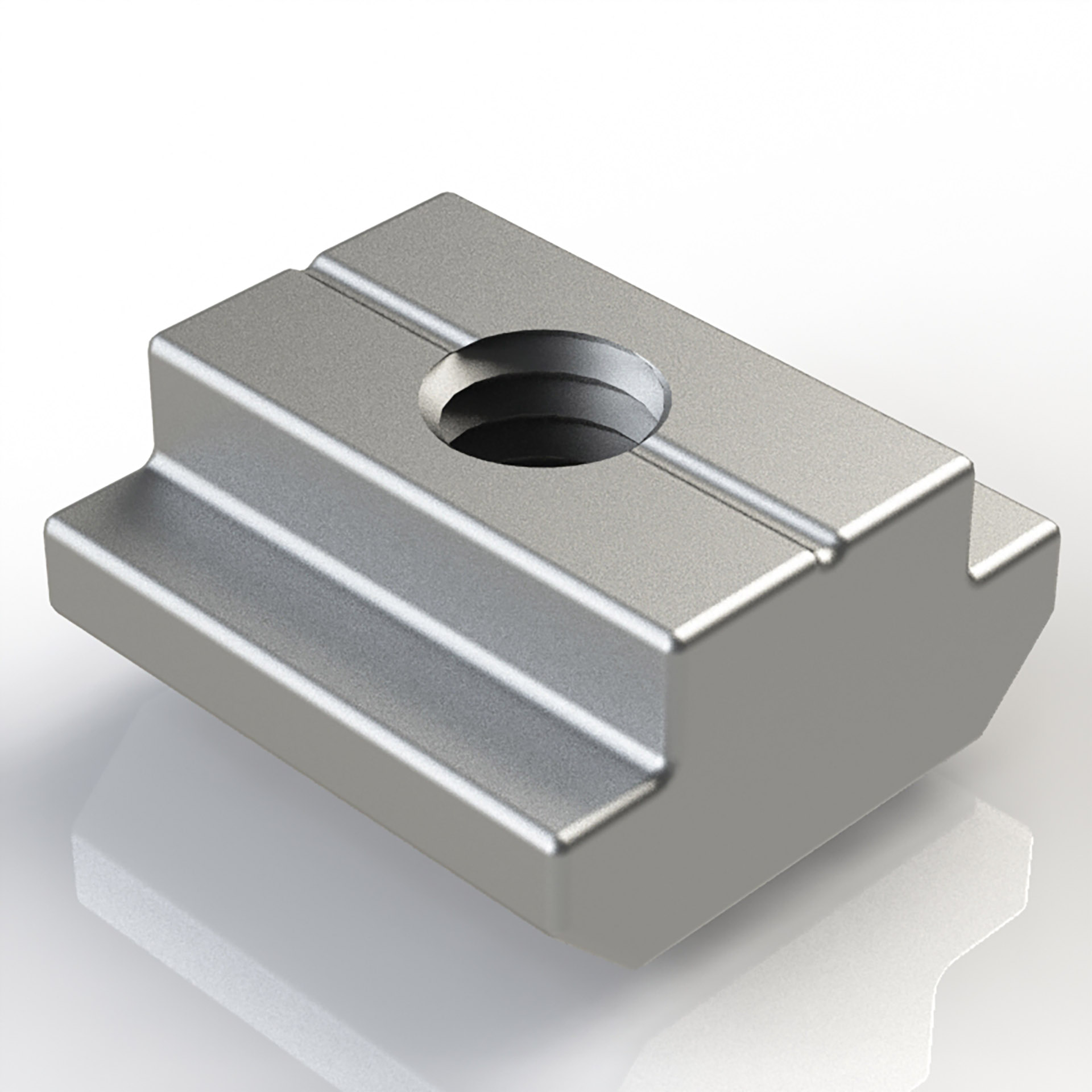

2. Т-Гайка М4 паз 6, артикул 5001 - 2 шт или Сухарь пазовый 6М4 артикул 5199 - 2шт.

К профилям серии 20 (20х20, 20х40, 20х80) с пазом 6 мм

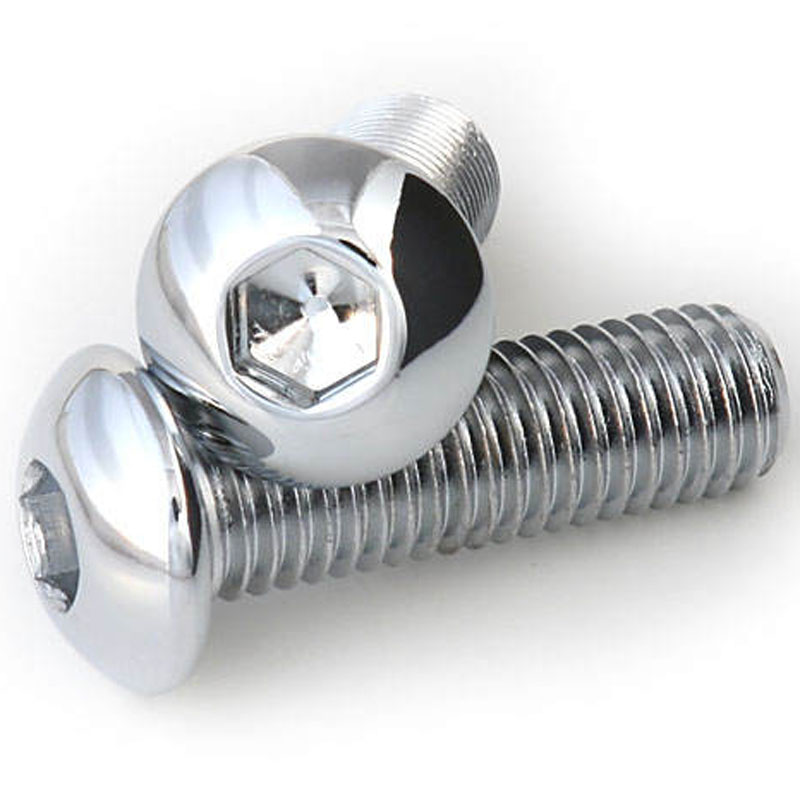

1. Винт М4х8 мм ISO7380 - 2 шт.
2. Т-Гайка М4 паз 6, артикул 5001 - 2 шт или Сухарь пазовый 6М4 артикул 5199 - 2шт.

Характеристики

Артикул:
1082
Профили:
20х20, 20х40, 20х80
Ширина паза, мм:
6
Материал:
Алюминий литой под давлением
Вес, кг:
0,005

Возможные замены или аналоги для арт. 1082:

1033 | Угловой соединитель 20х20
34.90 руб./шт. - в наличии ≈ 3000 шт.

8001s | Стальной угловой соединитель 20х20 мм
28.00 руб./шт. - в наличии ≈ 900 шт.
