TSB-2030-645(+320) | Блок телескопический 20х30 645 мм + 370 мм

Сделано в России

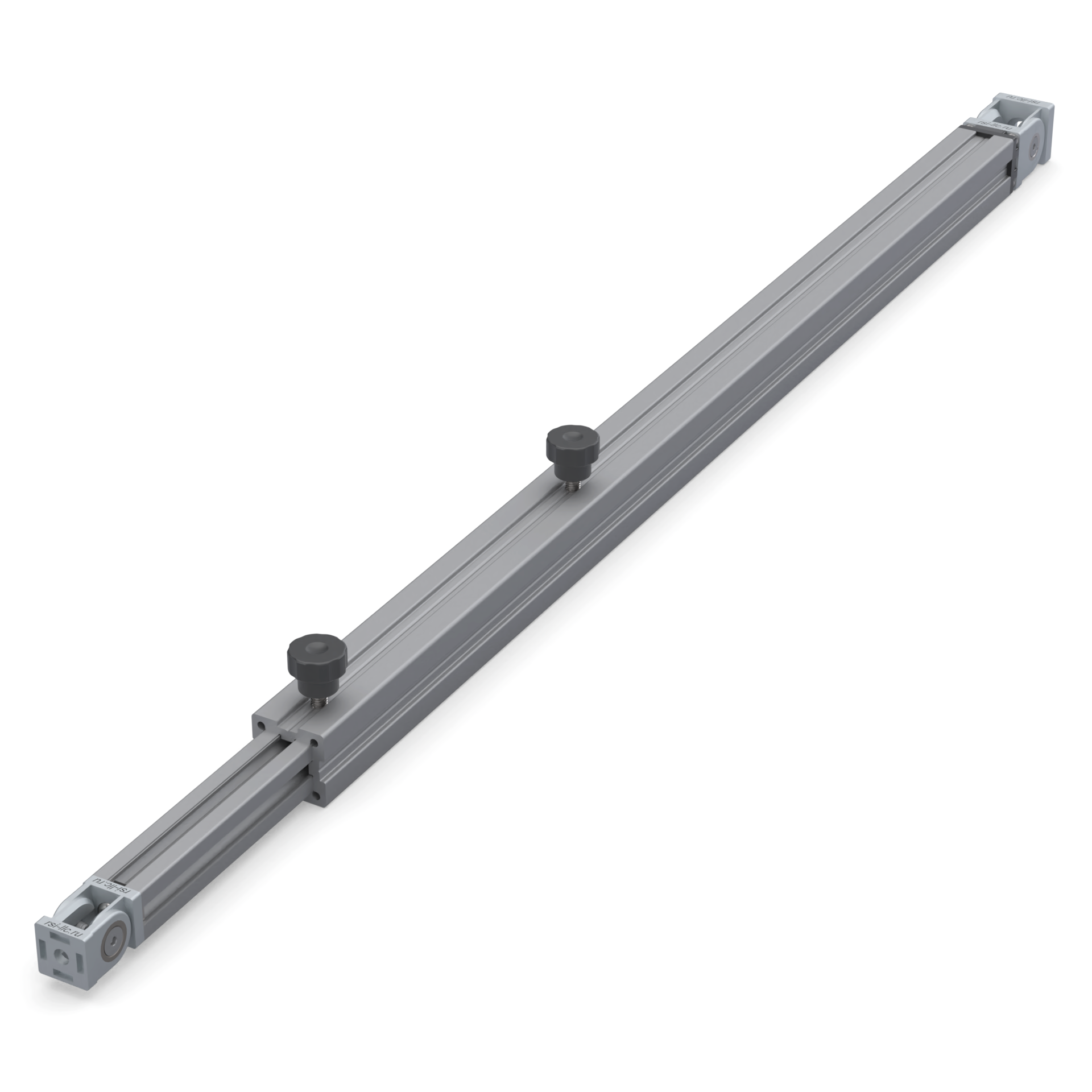

Телескопический блок 2030 длиной от 645 мм до 1015 мм

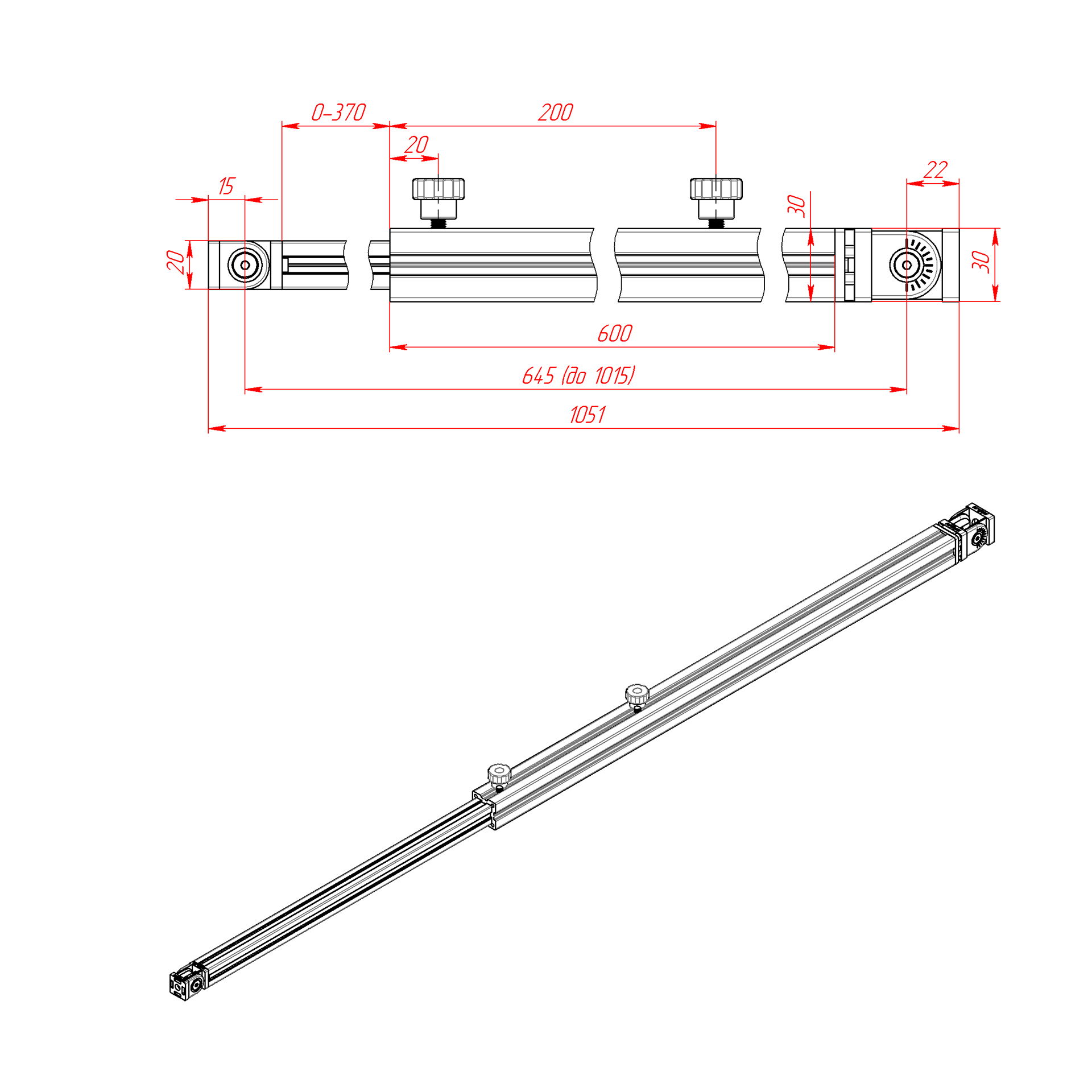

Чертёж телескопического блока 2030 645 мм +370 мм

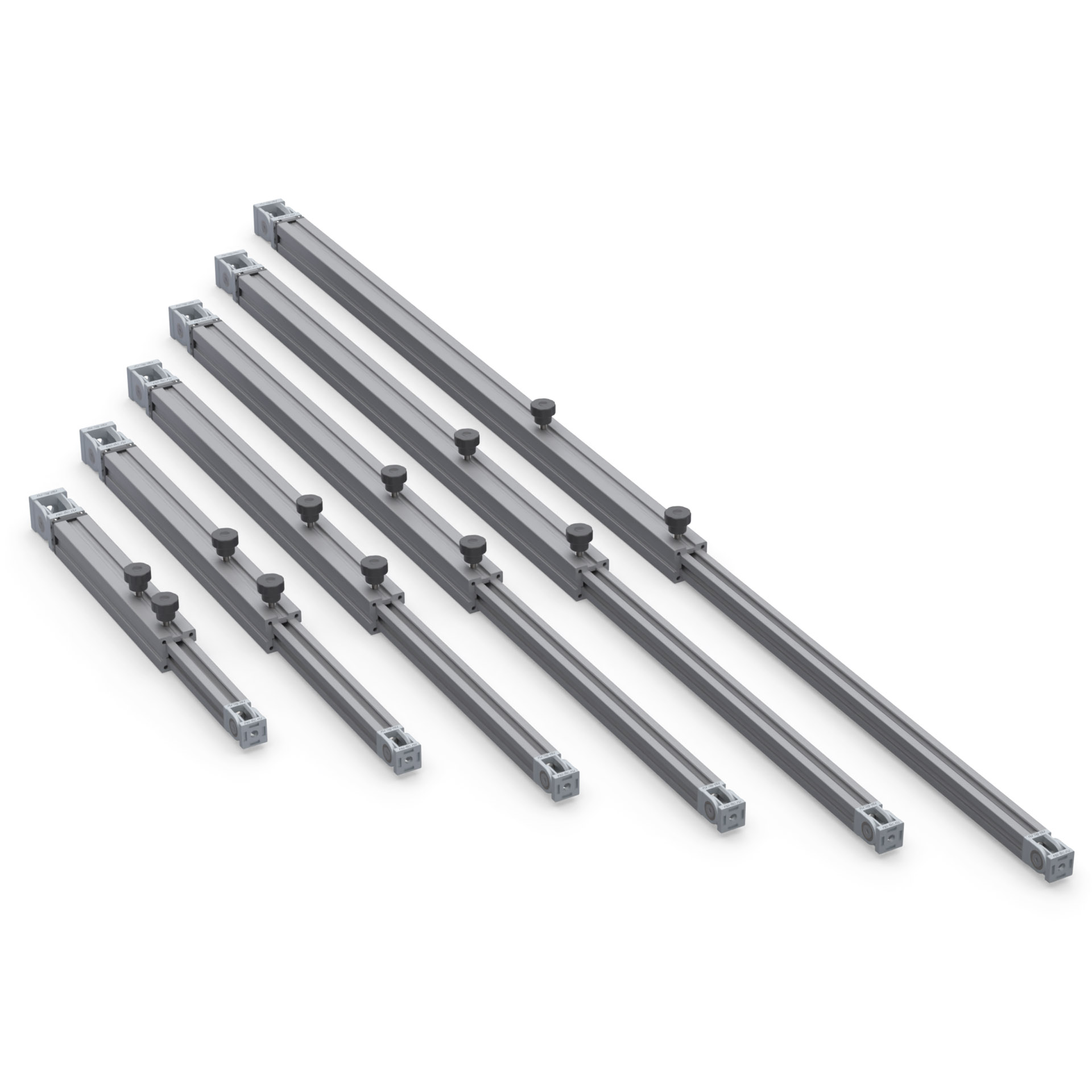

Ассортимент алюминиевых телескопических блоков с шарнирами серии 20 и серии 30
4 921.00 руб. от 1 шт
от 2 шт 4 822.58 ₽ −2%
от 5 шт 4 724.16 ₽ −4%
от 15 шт 4 625.74 ₽ −6%
от 20 шт 4 527.32 ₽ −8%
от 55 шт 4 428.90 ₽ −10%
от 110 шт 4 330.48 ₽ −12%
Наличие TSB-2030-645(+320) | Блок телескопический 20х30 645 мм + 370 мм
На складе 40 шт
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 2-5 рабочих дней
Добавить
Выбрать цвет покраски + 1728 ₽/шт.
RAL 3020 Матовый · +1728 ₽
Добавить
RAL 2004 Матовый · +1728 ₽
Добавить
RAL 1021 Матовый · +1728 ₽
Добавить
RAL 6018 Матовый · +1728 ₽
Добавить
RAL 6005 Матовый · +1728 ₽
Добавить
RAL 5015 Матовый · +1728 ₽
Добавить
RAL 5005 Матовый · +1728 ₽
Добавить
RAL 7035 Матовый · +1728 ₽
Добавить
RAL 7024 Матовый · +1728 ₽
Добавить
RAL 9003 Матовый · +1728 ₽
Добавить
RAL 9005 Муар · +1728 ₽
Добавить
Предварительная стоимость типового набора-комплекта по спецификации:4921 Руб.
НаименованиеДлина, ммКоличество, шт.Комментарий
TS-3030-2020 | Профиль телескопический 30х30 (Анодированный)600 мм1 шт.
OB-2020 | Профиль 20х20 мм. Паз 6 мм (Анодированный)590 мм1 шт.
TS-3030-Connector | Соединитель к телескопическому профилю 30х30 для шарниров 20х20 и 30х301 шт.
2113 | Шарнирный соединитель к профилям 20х20 мм1 шт.
2115 | Шарнирный соединитель к профилям 30х30 мм1 шт.
D21M6H15 | Фиксатор М6х15, диаметр 21 мм2 шт.
TS-3030-CAP | Пластиковая заглушка для телескопического профиля TS-30301 шт.
5079 | Резьбовая вставка М6х8 мм2 шт.
Винт М4х20 DIN912 (полуцилиндр) кл. пр. 8.84 шт.
Винт М6х20 ISO7380 (полусфера) кл. пр. 10.92 шт.
Шайба плоская D6 DIN1251 шт.
Гровер D6 DIN79802 шт.
Распил в размер профиль телескопический 30х301 шт.
Распил в размер профиль 20х201 шт.
Сверление отверстия D63 шт.
Нарезание резьбы М44 шт.
Сборка телескопического блока1 шт.
Нарезание резьбы М64 шт.

Файлы для скачивания

3D-модель · STEP
STEPСкачать
TSB-2030-645(+320) | Блок телескопический 20х30 645 мм + 370 мм (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
TSB-2030-645(+320) | Блок телескопический 20х30 645 мм + 370 мм (3D-модель).ZIP
Чертеж · PDF
PDFСкачать
TSB-2030-645(+320) | Блок телескопический 20х30 645 мм + 370 мм (Чертеж).PDF

Описание

Телескопический блок с шарнирным соединителем серии 20 на одном конце и серии 30 - на другом. Регулируемая длина по осям шарниров от 645 мм до 1015 мм. Два фиксатора в телескопическом профиле позволяют закрепить конструкционный профиль в неподвижном положении. Шарнирные соединения на концах могут быть зафиксированы под необходимым углом при помощи шестигранного ключа.
Расшифровка артикула телескопического профиля 2030


Характеристики

Артикул:
 TSB-2030-645(+370)
Страна производства:
 Россия
Длина, мм:
 645 мм + 370 мм
Покрытие:
 Анодирование (Серебро)
Вес, кг:
 1,07
Цвет:
 Серебро
