880.00 руб. от 1 шт.
( -5 % )
836.00 РУБ.
от 5 шт.
( -8 % )
809.60 РУБ.
от 10 шт.
( -10 % )
792.00 РУБ.
от 25 шт.
( -12 % )
774.40 РУБ.
от 50 шт.
( -15 % )
748.00 РУБ.
от 100 шт.
RSI
Количество

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

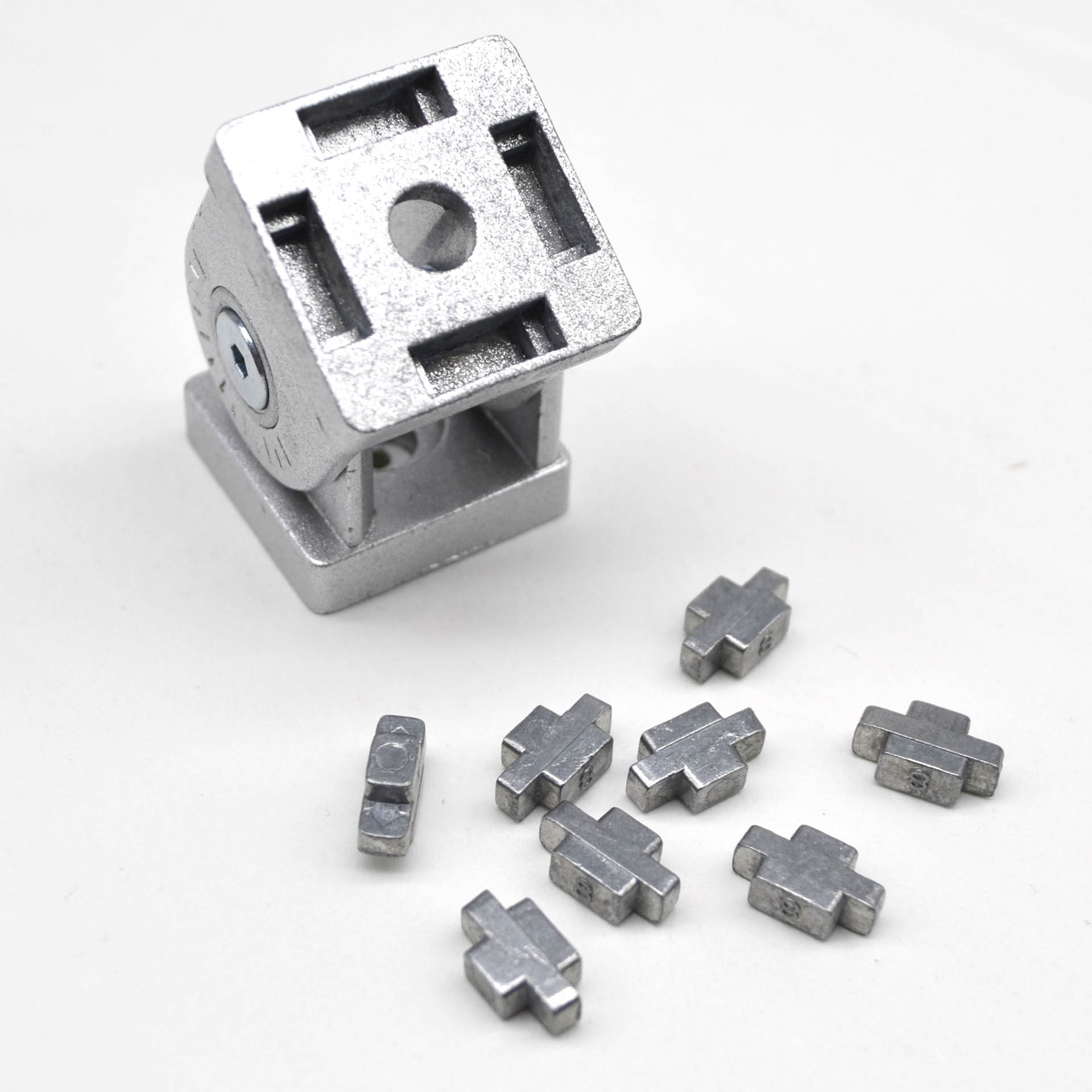

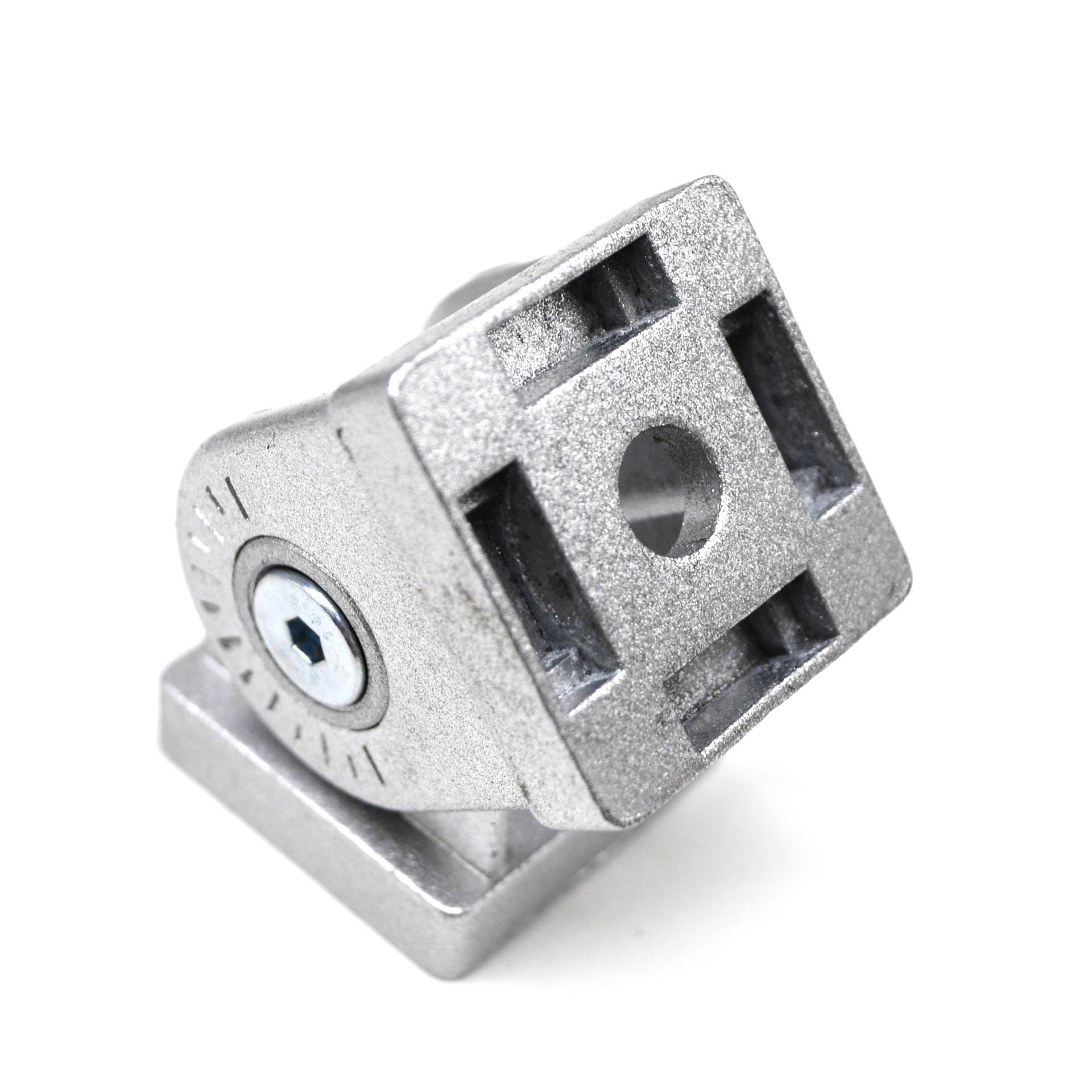

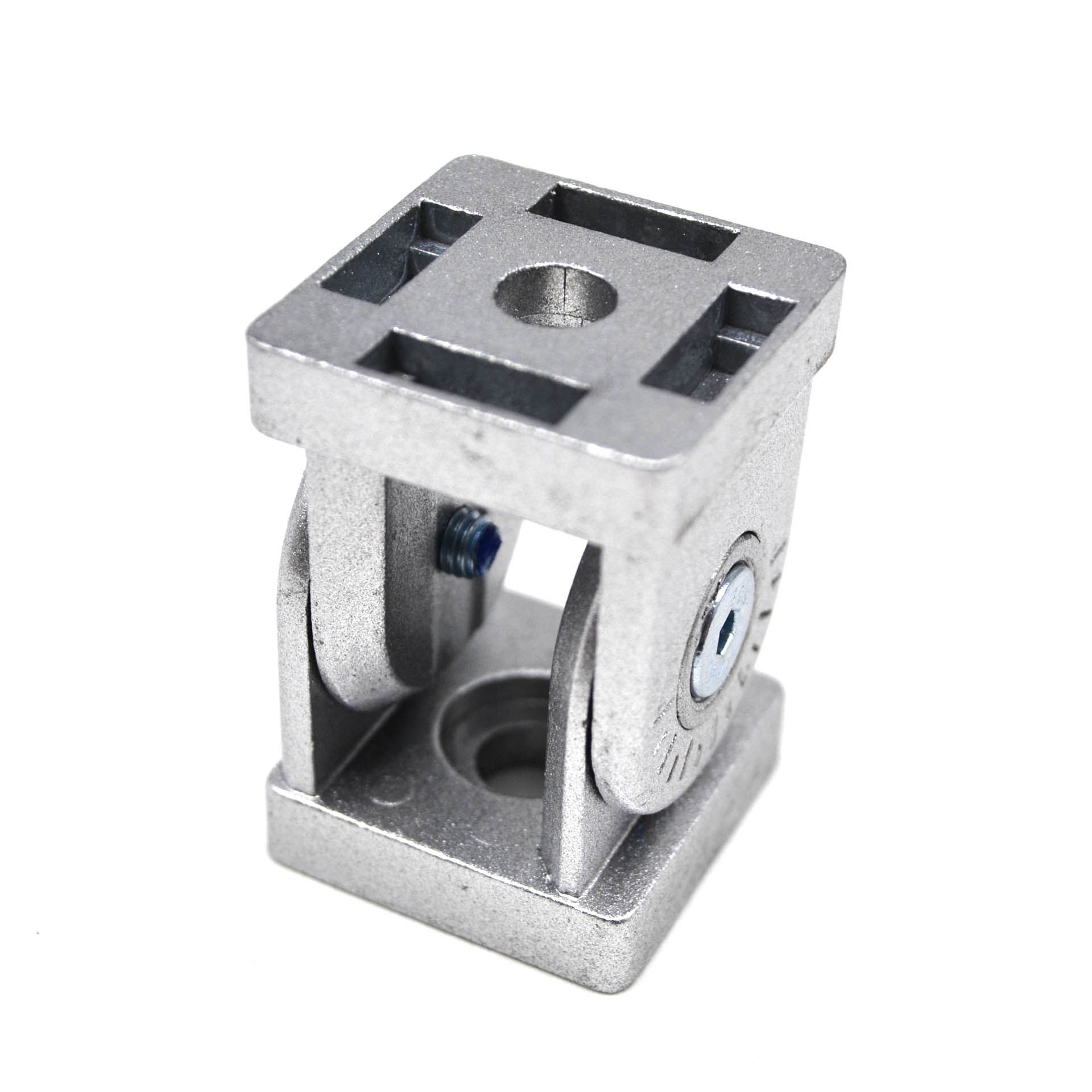

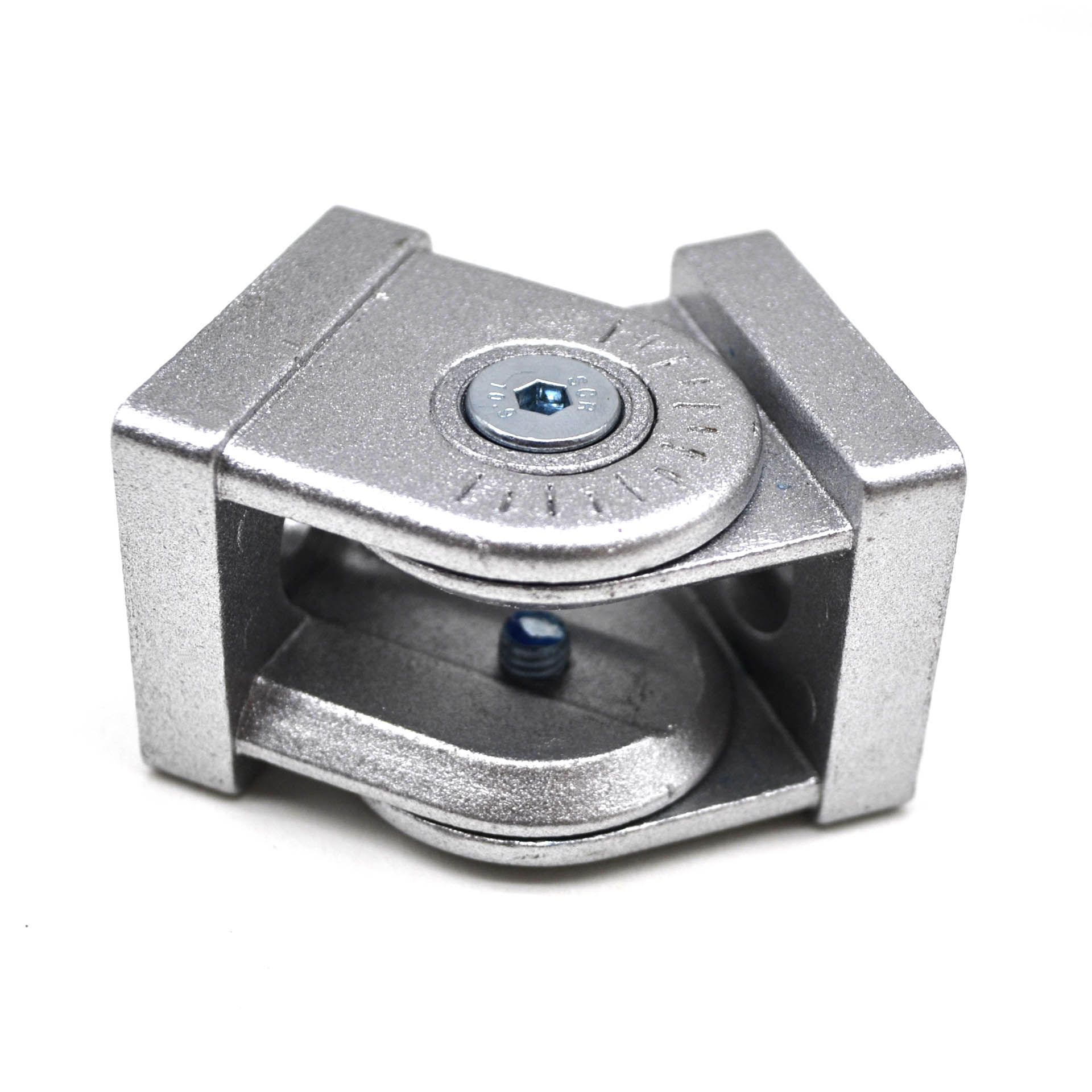

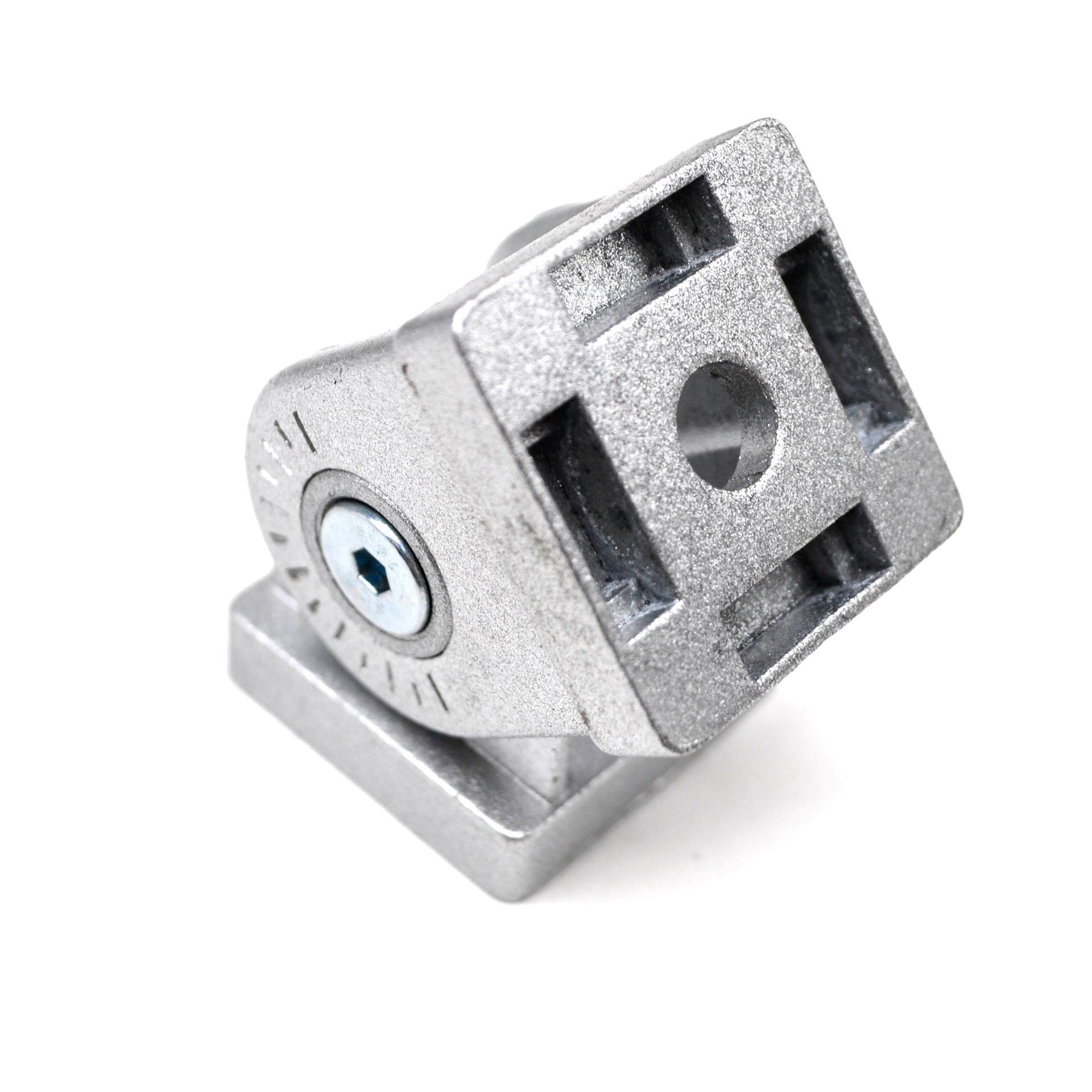

Алюминиевый подвижный шарнирный соединитель для профиля 30х30. Позволяет зафиксировать профиль под любым углом в пределах 180°. В комплекте находятся 8 вставок для более удобного монтажа шарнира.

Соединитель можно устанавливать:
1. Торец к торцу.
2. Паз к торцу.
3. Паз к пазу.

Загрузить:
- 3D модель (2115.step)

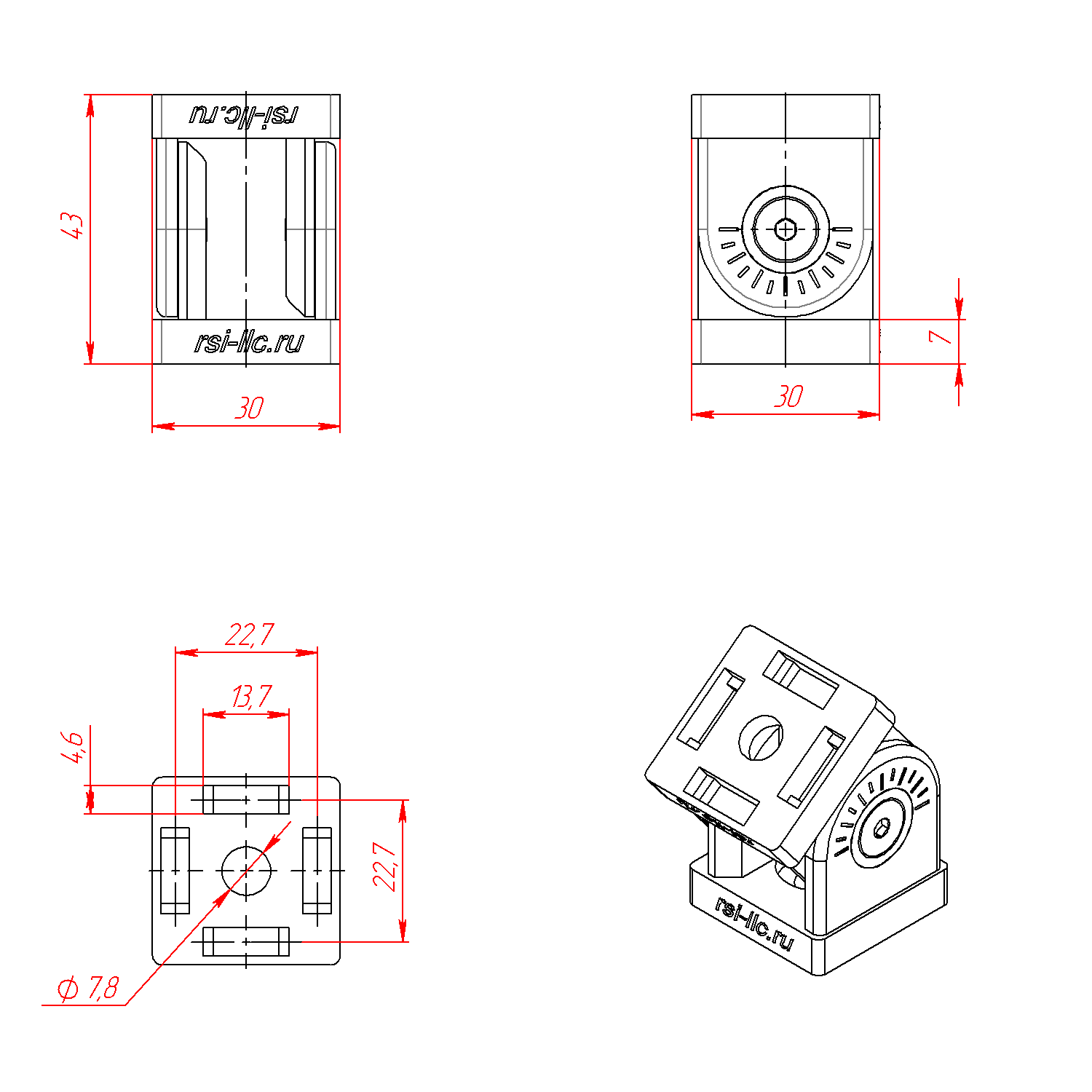

- Чертеж  (2115.pdf)

Не забудьте купить комплект крепежа к шарнирному соединению арт. 2115:

При соединении торец-торец:

1. Винт М8х20 (ISO7380)  - 2 шт.

При соединении торец-паз:

1. Винт М8х20 (ISO7380)  - 1 шт.
2. Винт М8х12 (ISO7380)  - 1 шт.

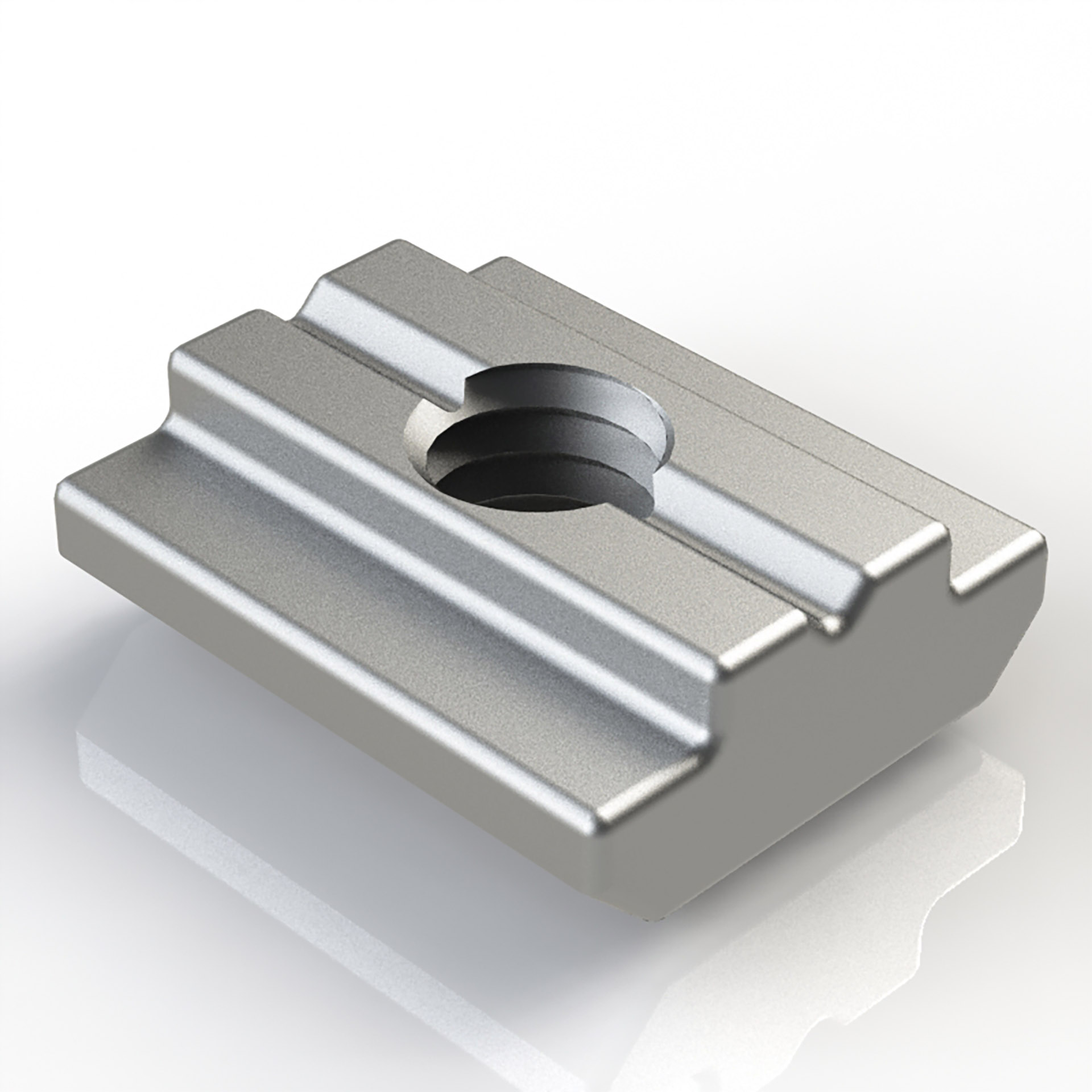

3. Сухарь пазовый М8, паз 8, арт 5071 - 1 шт.
    - или Закладной пазовый сухарь с пружинкой М8, паз 8, арт 5260 - 1 шт.
    - или Сухарь пазовый алюминиевый, паз 8, М8, арт 5071AL - 1 шт.

При соединении паз-паз:

1. Винт М8х12 (ISO7380)  - 2 шт.
2. Сухарь пазовый М8, паз 8, арт 5071 - 2 шт.
    - или Закладной пазовый сухарь с пружинкой М8, паз 8, арт 5260 - 2 шт.
    - или Сухарь пазовый алюминиевый, паз 8, М8, арт 5071AL - 2 шт.

Характеристики

Артикул:
2115
Профили:
с пазом 8 мм, 30х30, 30х60, 30х90, 30х120
Материал:
Алюминий литой под давлением
Тип сырья:
Первичное
Вес, кг:
0.054
Цвет:
Серый
