Описание

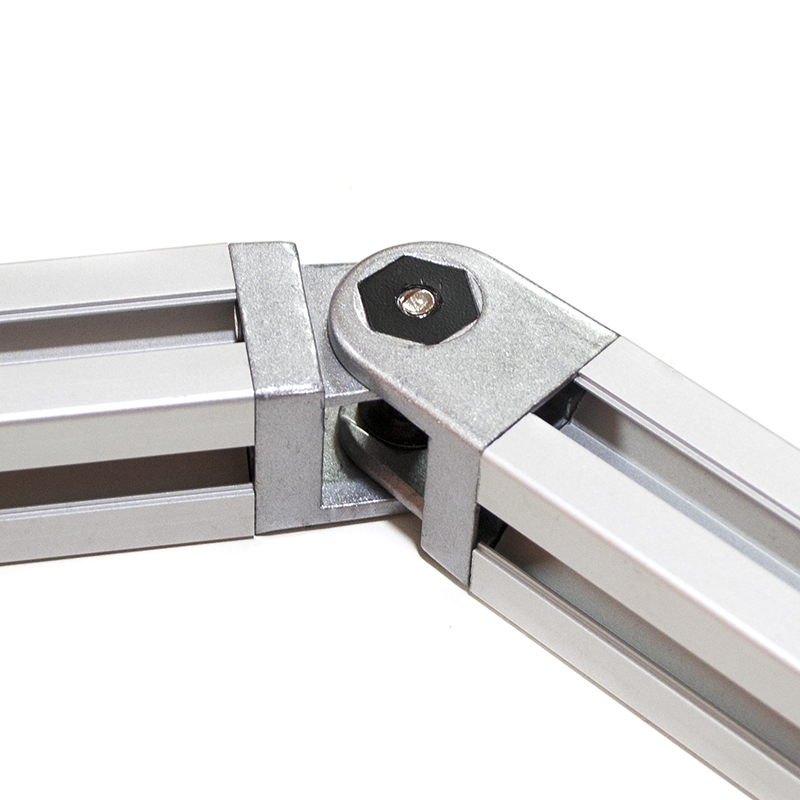

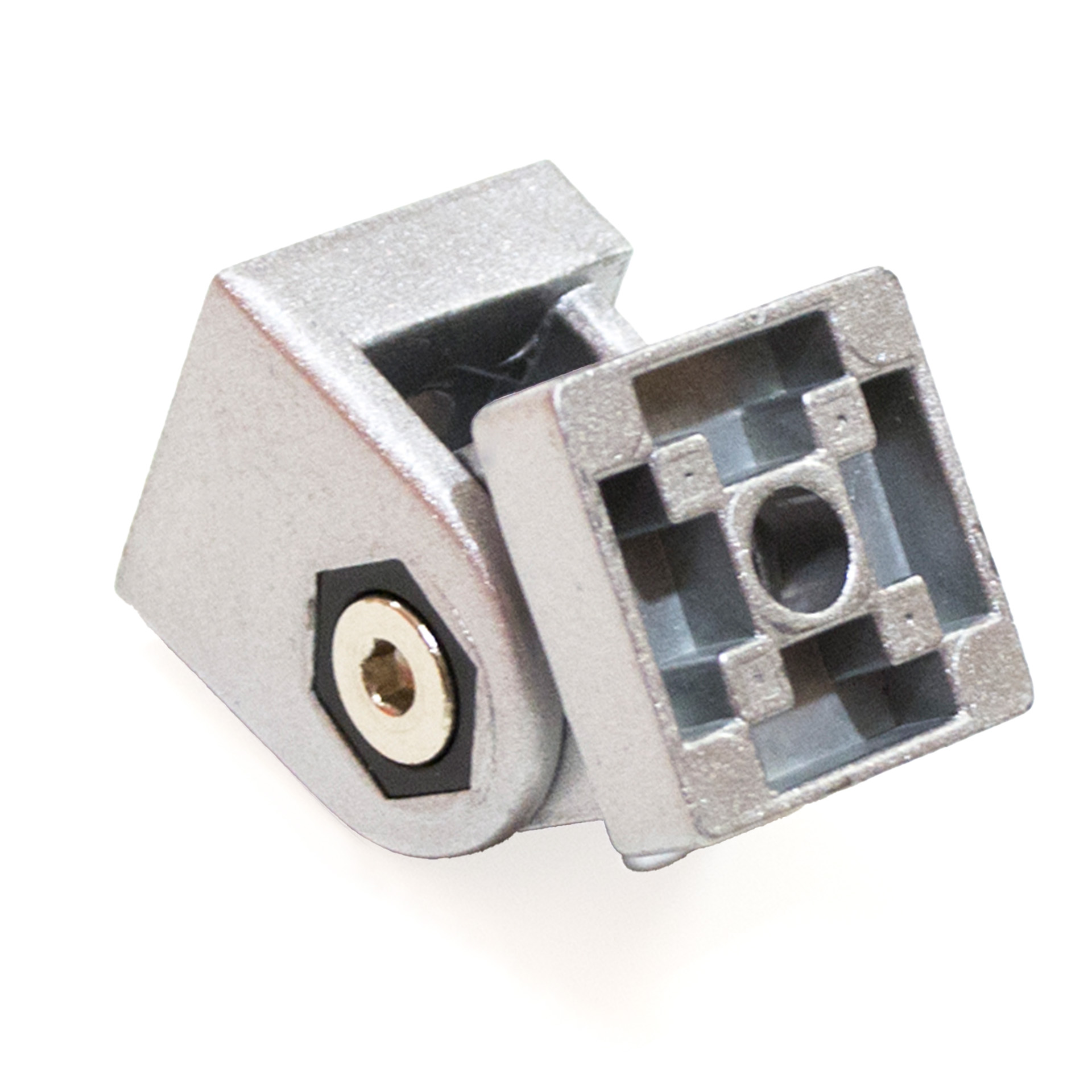

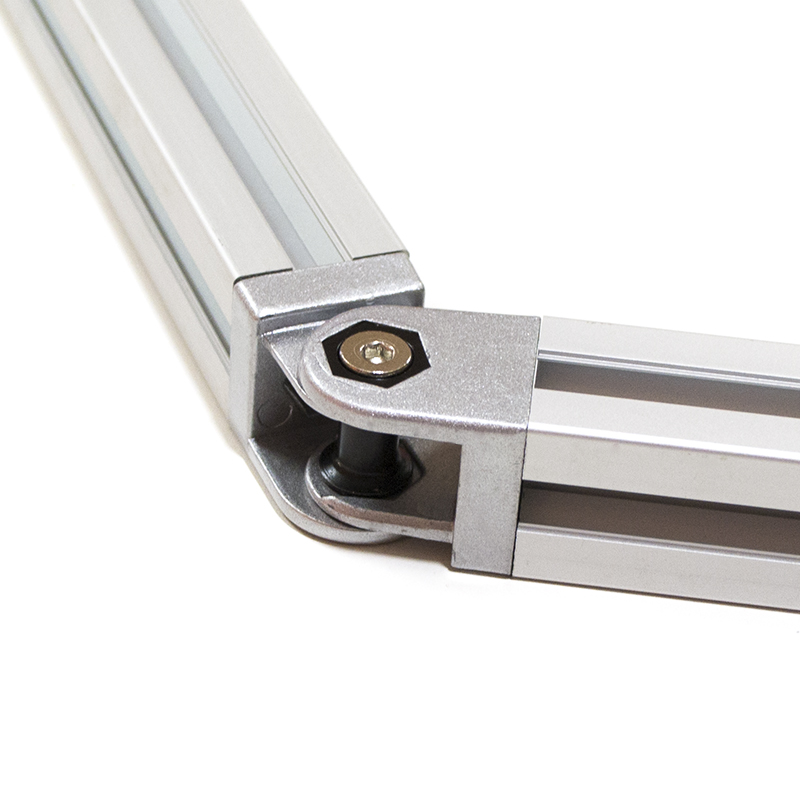

Шарнирные соединения артикул 2023 предназначены для жесткого или подвижного соединения профилей 30х30 под любым углом в пределах 180°

Изготовлены из алюминия методом точного литья.

Соединитель можно устанавливать:
1. Торец к торцу.
2. Паз к торцу.
3. Паз к пазу.

Данное шарнирное соединение удобно использовать совместно с ручкой фиксатором М6х30 арт. 7141

Загрузить:
- 3D модель (2023.STEP)

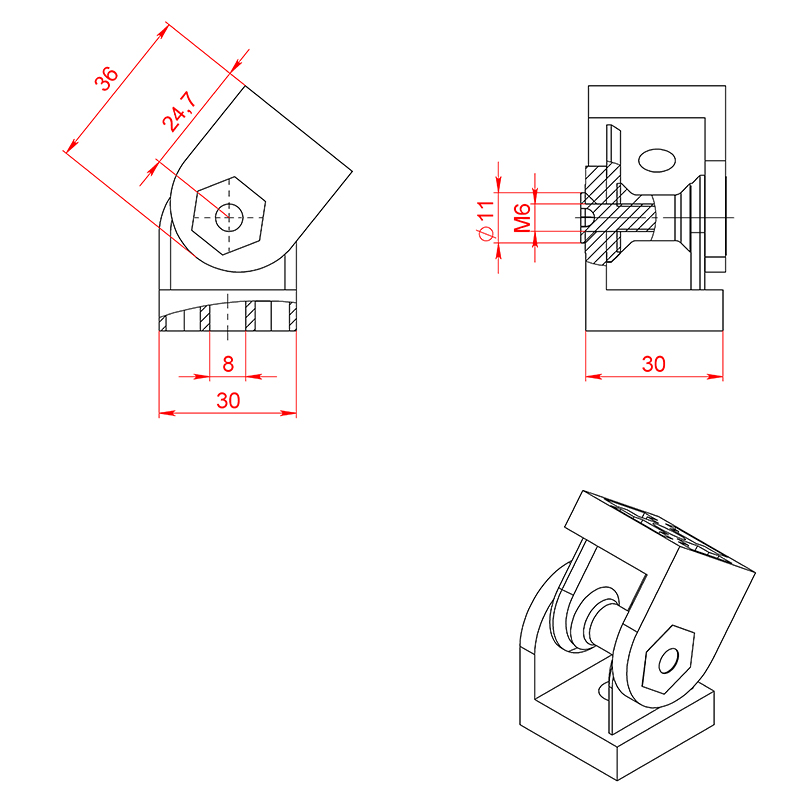

- Чертеж  (2023.PDF)

Не забудьте купить комплект крепежа к шарнирному соединению арт. 2023:

Соединение торец-торец
1. Винт М8х20 ISO7380 - 2 шт.

Соединение торец-паз
1. Винт М8х20 ISO7380 - 1 шт.
2. Винт М8х12 ISO7380 - 1 шт.
3. Сухарь Пазовый М8 серия 30 арт. 5068 - 1 шт. / или 5068AL - 1 шт. / Или подпружиненный сухарь М8 арт. 2A12.A41A.01  - 1шт.

Соединение паз-паз
1. Винт М8х12 ISO7380 - 2 шт.
3. Сухарь Пазовый М8 серия 30 арт. 5068 - 2 шт. / или 5068AL - 2 шт. / Или подпружиненный сухарь М8 арт. 2A12.A41A.01  - 2 шт.

Характеристики

Артикул:
2023
Профили:
30х30, 30х60, 30х90, 30х120
Аналог Bosch Rexroth Group:
3842502683 / 3842538683
Материал:
Алюминий литой под давлением
Тип сырья:
Первичное
Вес, кг:
0.181
Цвет:
Серый

Возможные замены или аналоги для арт. 2023:

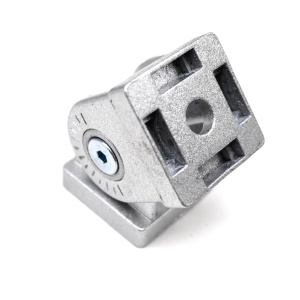

2115 | Шарнирный соединитель к профилям 30х30 мм 2115 | Шарнирный соединитель к профилям 30х30 мм
