Предварительная стомость типового набора-комплекта по спецификации:
3647.6 Руб.
| Наименование | Длина, мм | Количество, шт. | Комментарий |
|---|
| TS-3030-2020 | Профиль телескопический 30х30 (Анодированный) | 500 мм | 1 шт. | |
| OB-2020 | Профиль 20х20 мм. Паз 6 мм (Анодированный) | 490 мм | 1 шт. | |
| OB-2020 | Профиль 20х20 мм. Паз 6 мм (Анодированный) | 10 мм | 1 шт. | Неликвидная обрезь |
| TS-3030-Connector | Соединитель к телескопическому профилю 30х30 для шарниров 20х20 и 30х30 | | 1 шт. | |
| 2113 | Шарнирный соединитель к профилям 20х20 мм | | 1 шт. | |
| 2115 | Шарнирный соединитель к профилям 30х30 мм | | 1 шт. | |
| D21M6H15 | Фиксатор М6х15, диаметр 21 мм | | 2 шт. | |
| 5079 | Резьбовая вставка М6х8 мм | | 2 шт. | |
| Винт М4х20 DIN912 (полуцилиндр) кл. пр. 8.8 | | 4 шт. | |
| Винт М6х20 ISO7380 (полусфера) кл. пр. 10.9 | | 2 шт. | |
| Шайба плоская D6 DIN125 | | 1 шт. | |
| Распил в размер профиль телескопический 30х30 | | 1 шт. | |
| Распил в размер профиль 20х20 | | 1 шт. | |
| Сверление отверстия D6 | | 3 шт. | |
| Нарезание резьбы М4 | | 4 шт. | |
| Сборка телескопического блока | | 1 шт. | |
| Нарезание резьбы М6 | | 4 шт. | |
Описание

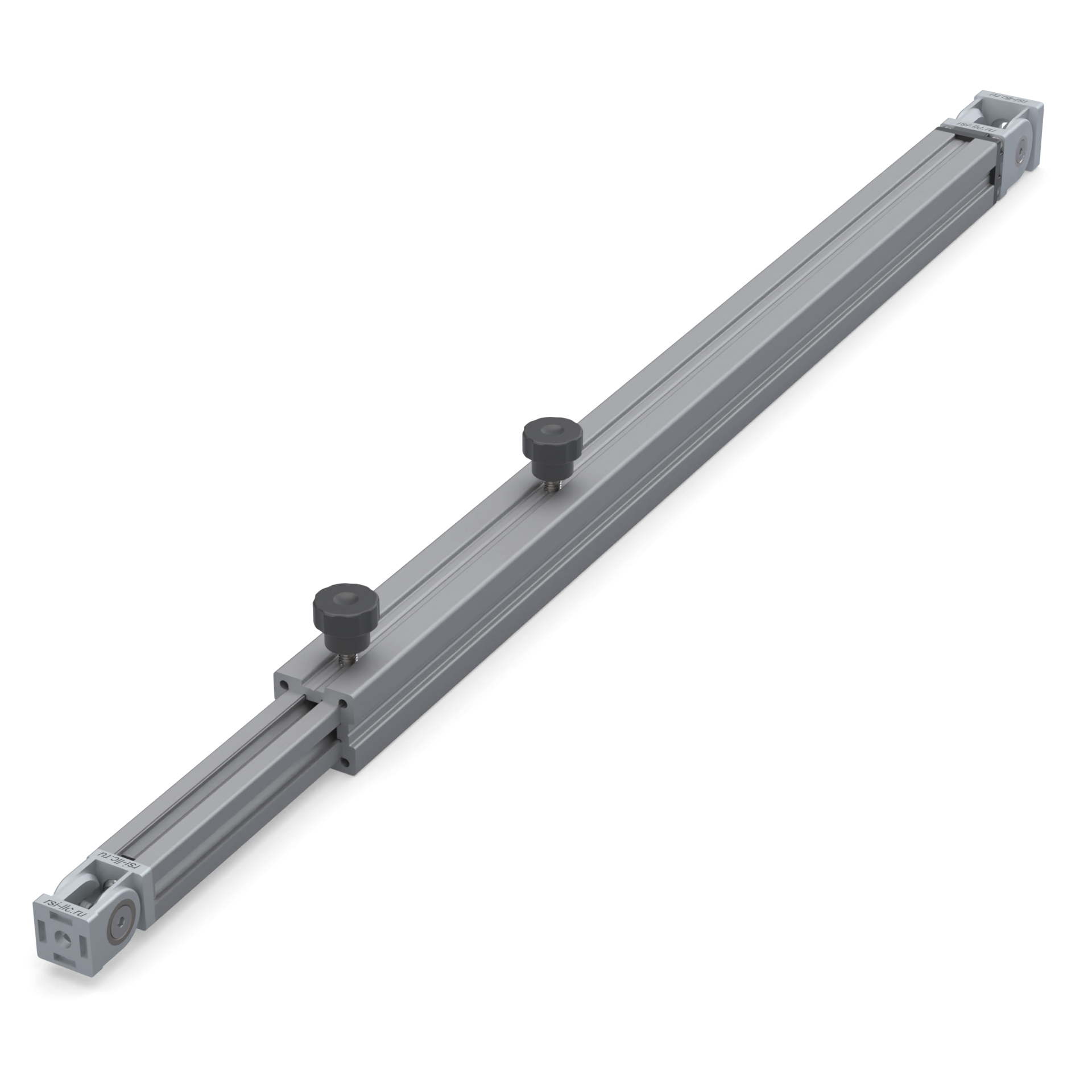

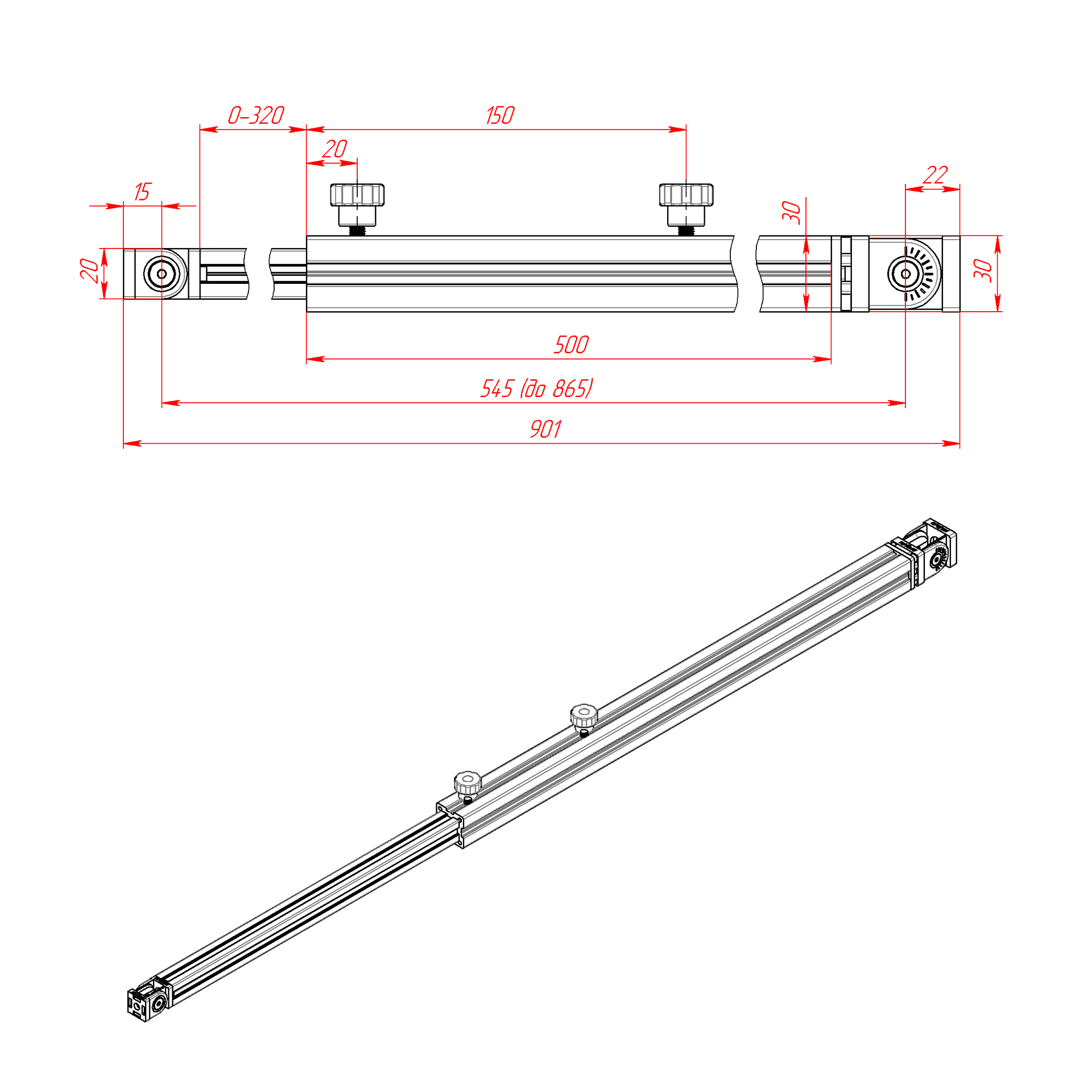

Телескопический блок с шарнирным соединителем серии 20 на одном конце и серии 30 - на другом. Регулируемая длина по осям шарниров от 545 мм до 865 мм. Два фиксатора в телескопическом профиле позволяют закрепить конструкционный профиль в неподвижном положении. Шарнирные соединения на концах могут быть зафиксированы под необходимым углом при помощи шестигранного ключа.
Загрузить:
- 3D-модель (
TSB-2030-545(+320).step)
Характеристики
|
|
TSB-2030-545(+320) |
|
|
545 мм + 320 мм |
|
|
0,96 |
