525.00 руб. от 1 шт.
RSI
Количество

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

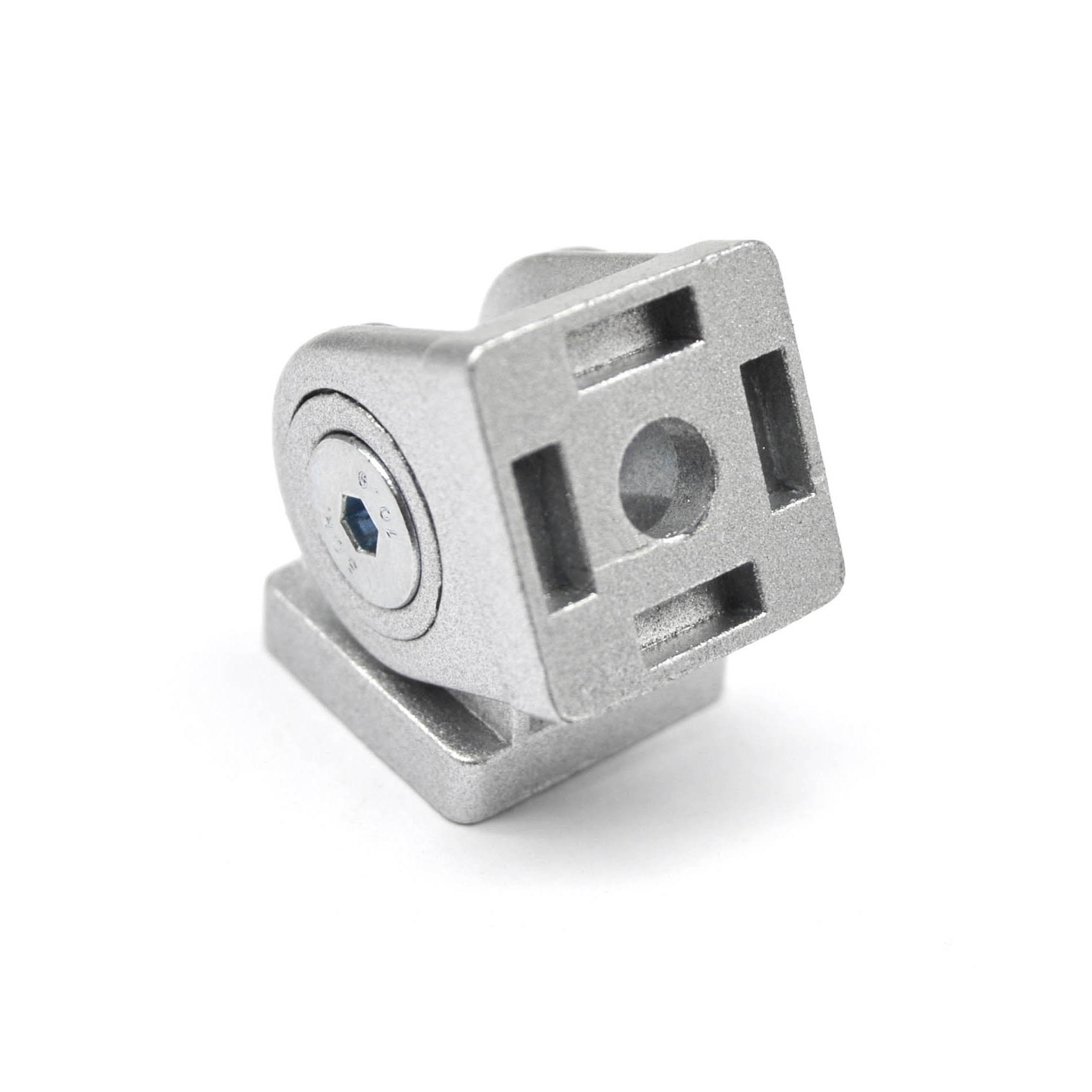

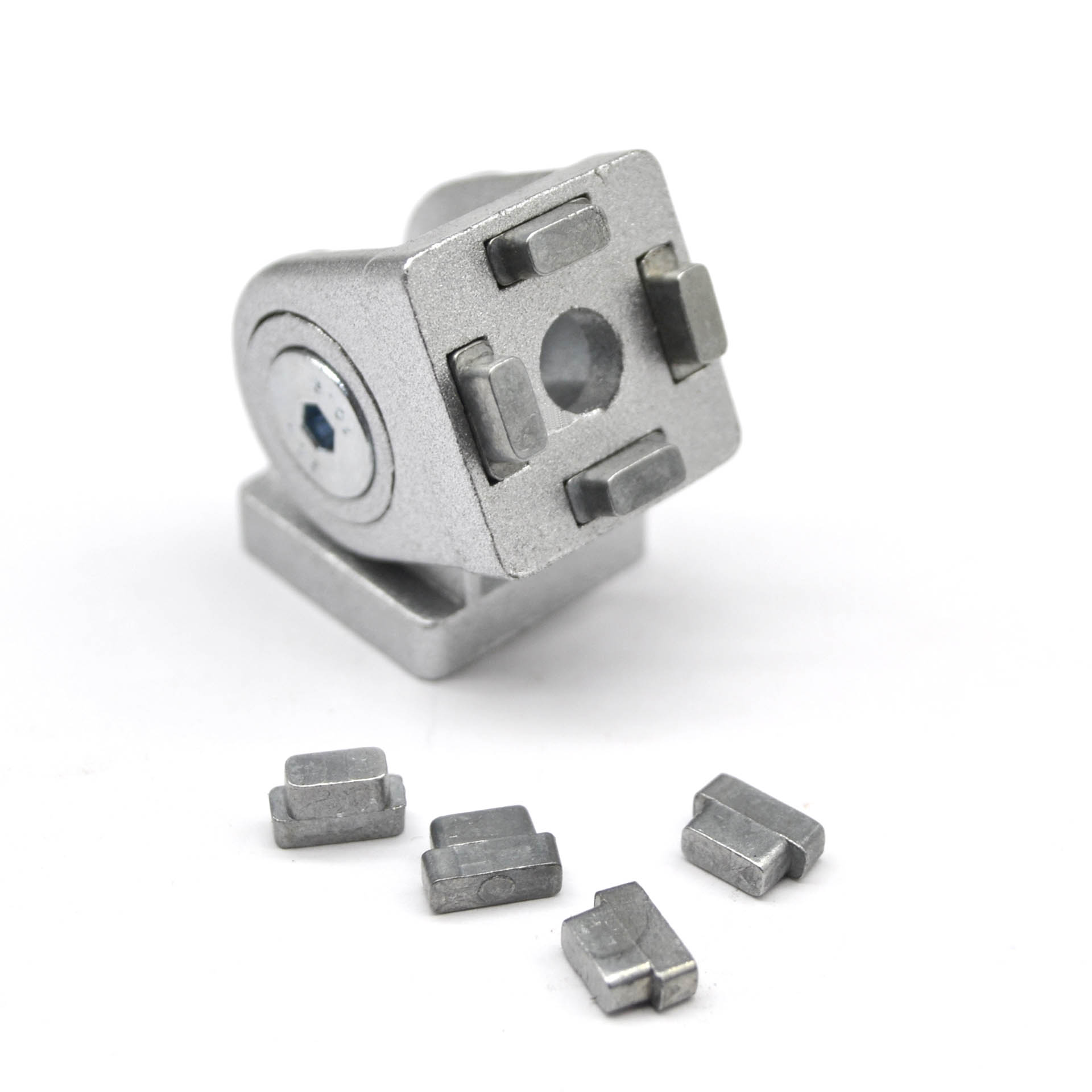

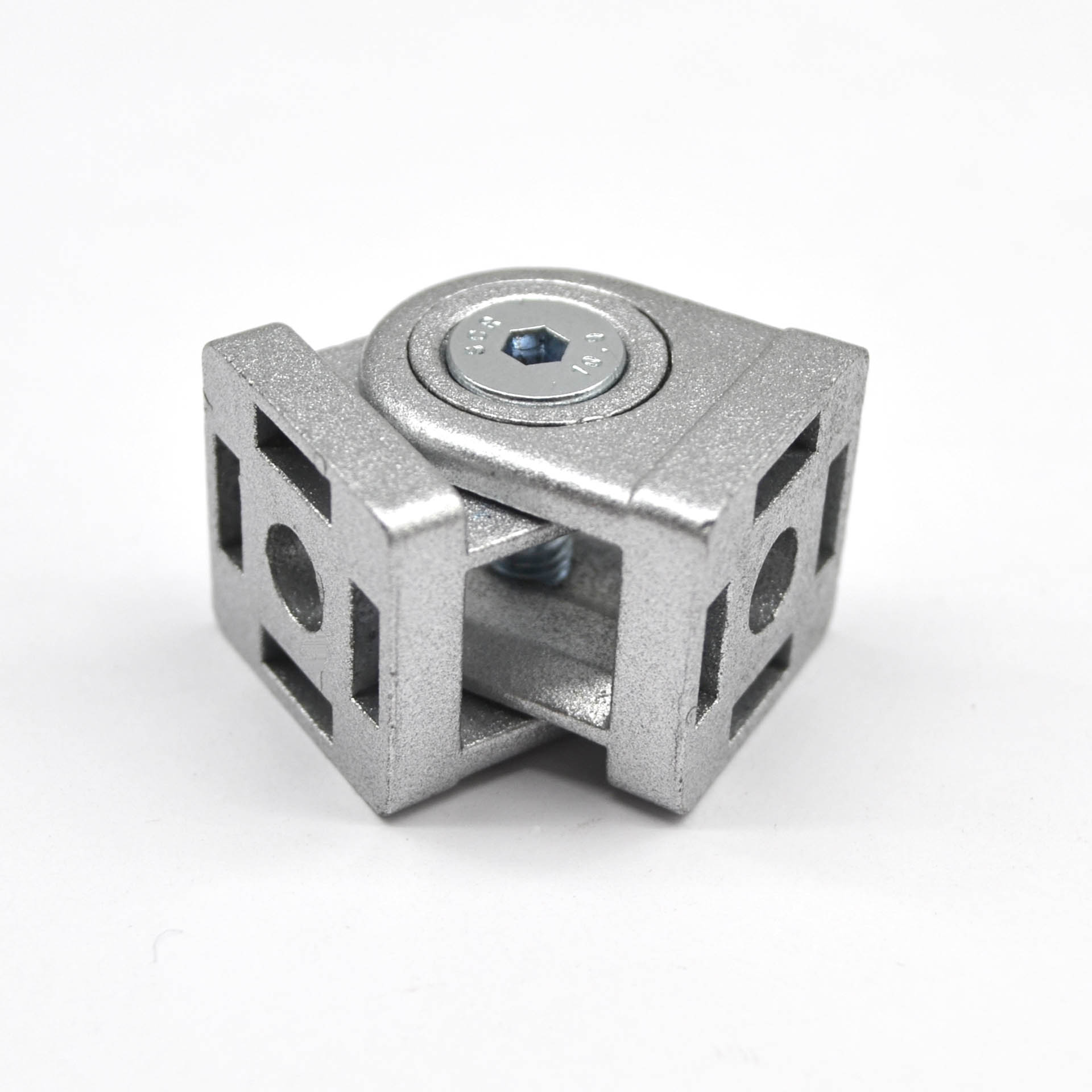

Алюминиевый подвижный шарнирный соединитель для профиля 20х20. Позволяет зафиксировать профиль под любым углом в пределах 180°. В комплекте находятся 8 вставок для более удобного монтажа шарнира.

Соединитель можно устанавливать:
1. Торец к торцу.
2. Паз к торцу.
3. Паз к пазу.

Загрузить:
- 3D модель (2113.step)

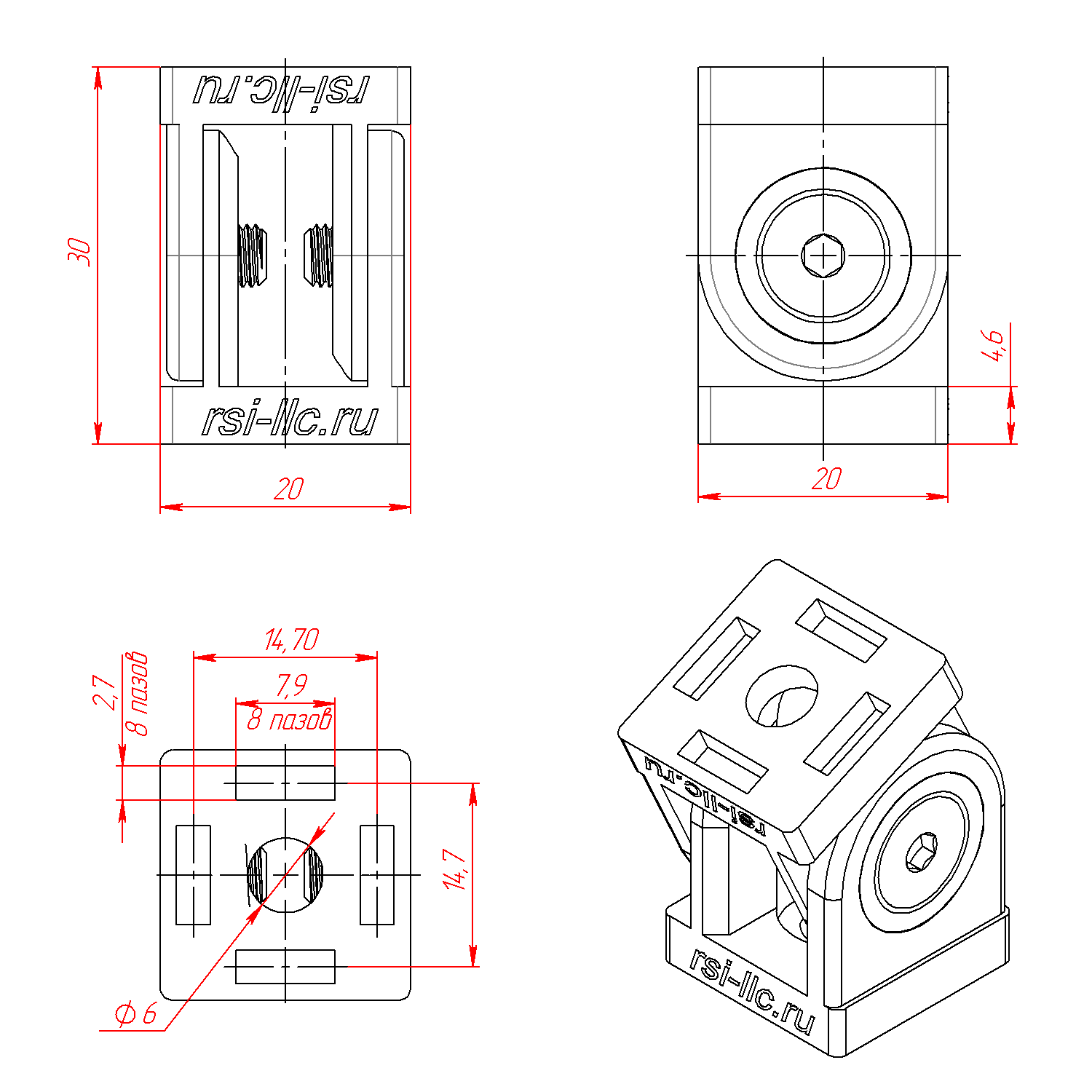

- Чертеж  (2113.pdf)

Не забудьте купить комплект крепежа к шарнирному соединению арт. 2013:

При соединении торец-торец:

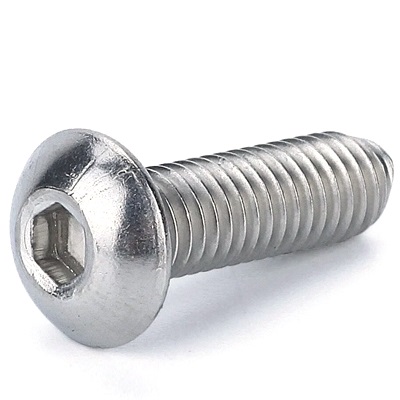

1. Винт М6х16 (ISO7380)  - 2 шт.

При соединении торец-паз:
1. Винт М6х16 (ISO7380)  - 1 шт.
2. Винт М6х8 (ISO7380)  - 1 шт.

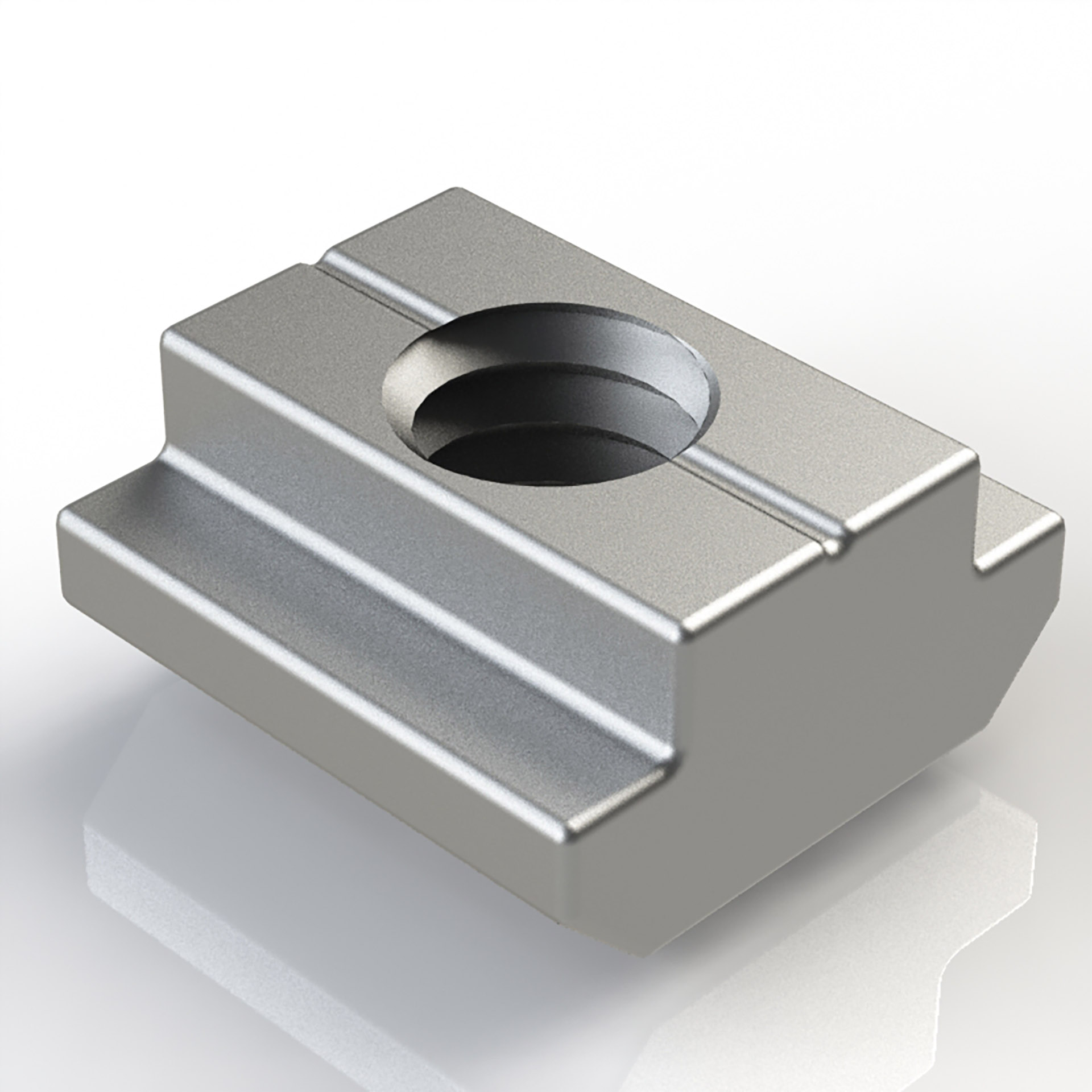

3. Сухарь пазовый М6, паз 6, арт 5271 - 1 шт.
    - или Сухарь пазовый алюминиевый, паз 6, М6, арт 5271AL - 1 шт.

При соединении паз-паз:
1. Винт М6х8 (ISO7380)  - 2 шт.
2. Сухарь пазовый М6, паз 6, арт 5271 - 2 шт.
    - или Сухарь пазовый алюминиевый, паз 6, М6, арт 5271AL - 2 шт.

Характеристики

Артикул:
2113
Профили:
с пазом 6 мм, 20х20, 20х40, 20х80
Материал:
Алюминий литой под давлением
Тип сырья:
Первичное
Вес, кг:
0.021
Цвет:
Серый
