Шарнирное соединение 25х25

Соединение профилей 25х25 мм шарниром арт.2114

199.00 руб.

Цена за 1 шт.

Количество

В корзину

Наличие 2114 | Шарнирное соединение для профилей 25х25 мм, паз 6 мм

НА СКЛАДЕ
> 100 шт.

Калькулятор прогиба алюминиевого конструкционного профиля

КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Видео о товаре:

Просмотреть ▼

Описание

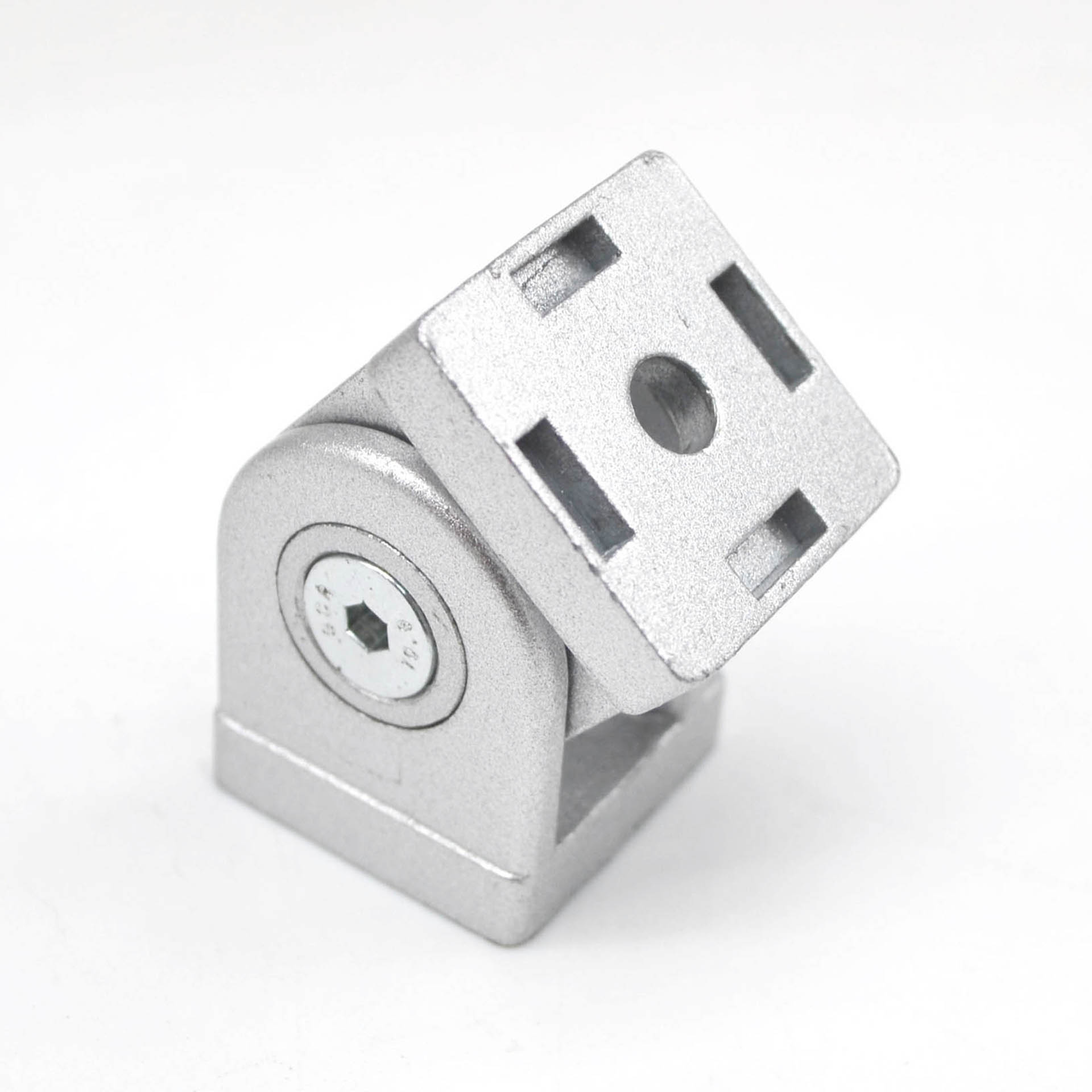

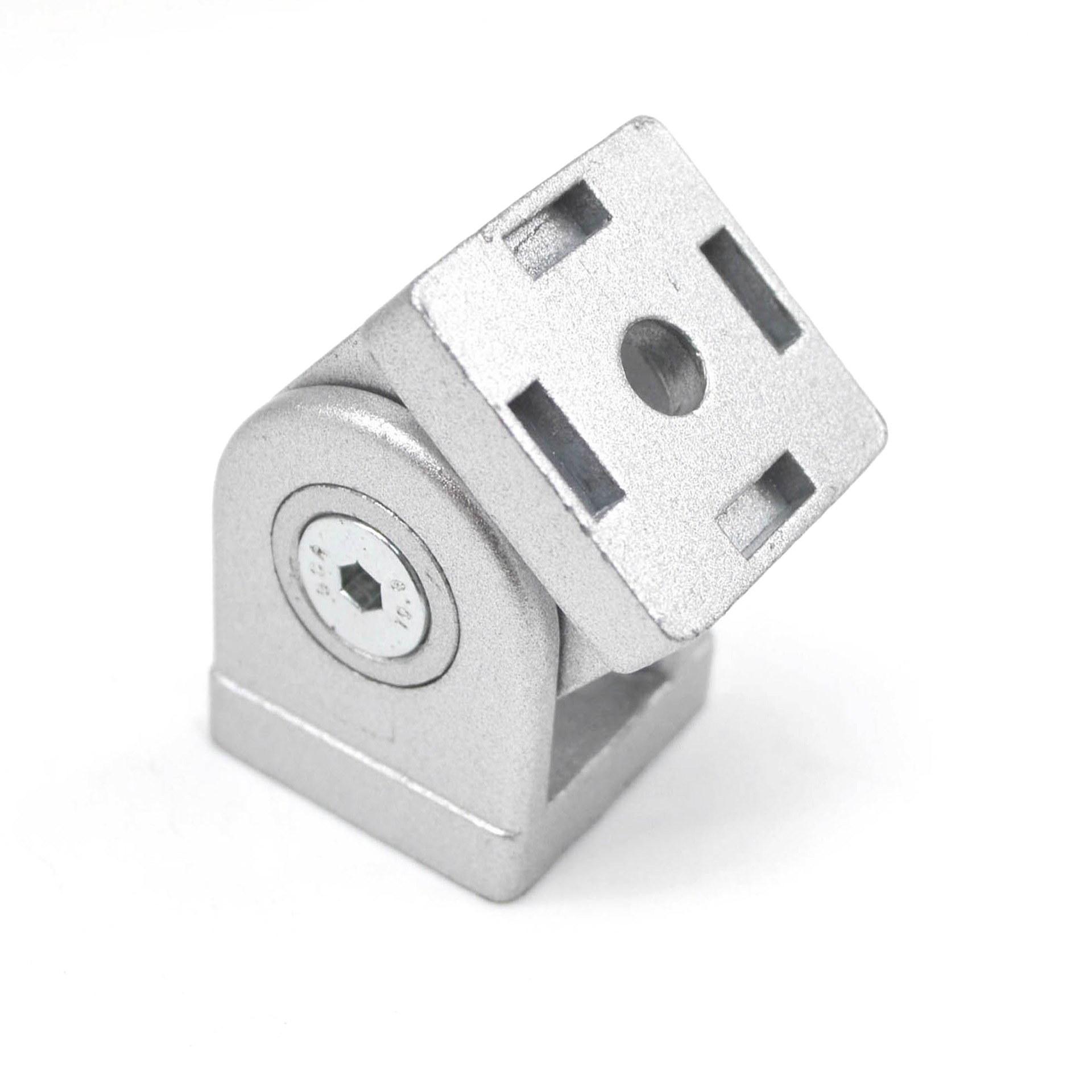

Шарнирные соединения артикул 2114 предназначены для жесткого или подвижного соединения профилей 25х25 под любым углом в пределах 180°

Изготовлены из алюминия методом точного литья.

Соединитель можно устанавливать:
1. Торец к торцу.
2. Паз к торцу.
3. Паз к пазу.

Загрузить:
- 3D модель (2114.step)

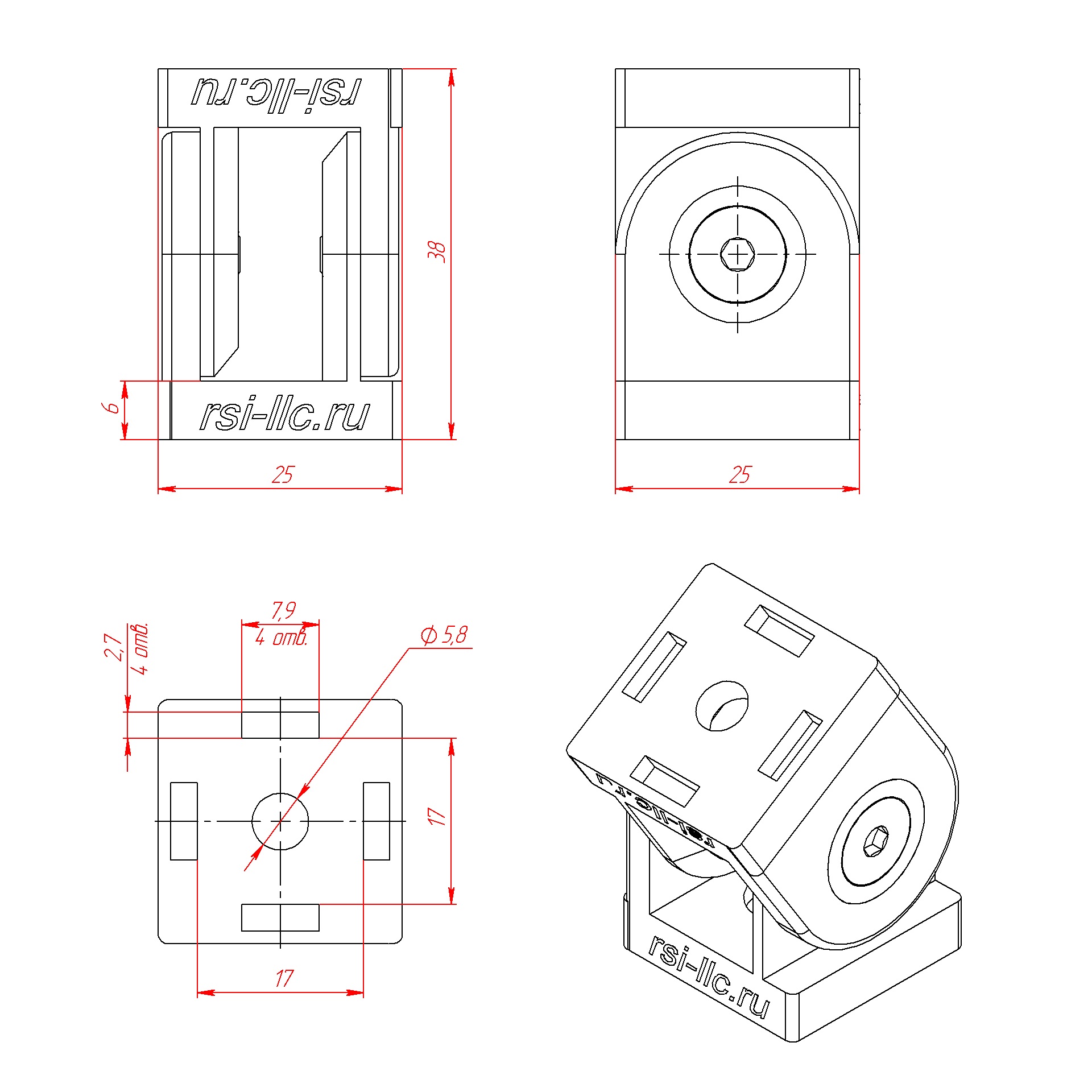

- Чертёж (2114.pdf)

Не забудьте купить комплект крепежа к шарнирному соединителю 25х25 арт. 2114

К профилям 25х25 соединение торец-торец

1. Винт М6х20 DIN912, либо Винт М6х20 ISO7380 - 2 шт.

К профилям 25х25 соединение торец-паз

1. Винт М6х12 ISO7380, либо Винт М6х12 DIN912 - 1 шт.

2. Сухарь пазовый, паз 6, М6 арт. 5271 - 1 шт.

3. Винт М6х20 DIN912, либо Винт М6х20 ISO7380 - 1 шт.

К профилям 20х20 соединение паз-паз

1. Винт М6х12 ISO7380, либо Винт М6х12 DIN912 - 2 шт.

2. Сухарь пазовый, паз 6, М6 арт. 5271 - 2 шт.

Характеристики

Артикул:	2114
Профили:	50х50, 50х100
Материал:	Алюминий литой под давлением
Покрытие:	Порошковое полимерное покрытие
Тип сырья:	Первичное
Вес, кг:	1.790
Цвет:	Серый металлик (серебристый)
