595.00 руб. от 1 м.
( -2 % )
583.10 РУБ.
от 5 м.
( -3 % )
577.15 РУБ.
от 20 м.
( -6 % )
559.30 РУБ.
от 50 м.
( -8 % )
547.40 РУБ.
от 100 м.
( -10 % )
535.50 РУБ.
от 200 м.
RSI
Введите длину в мм.
Кол-во отрезков

Стандартные длины хлыстов: 5040 мм
Цена реза: 25 руб.


Описание


Загрузить:
- 2D модель (OB-2525.dxf)
- 3D модель (OB-2525.step)

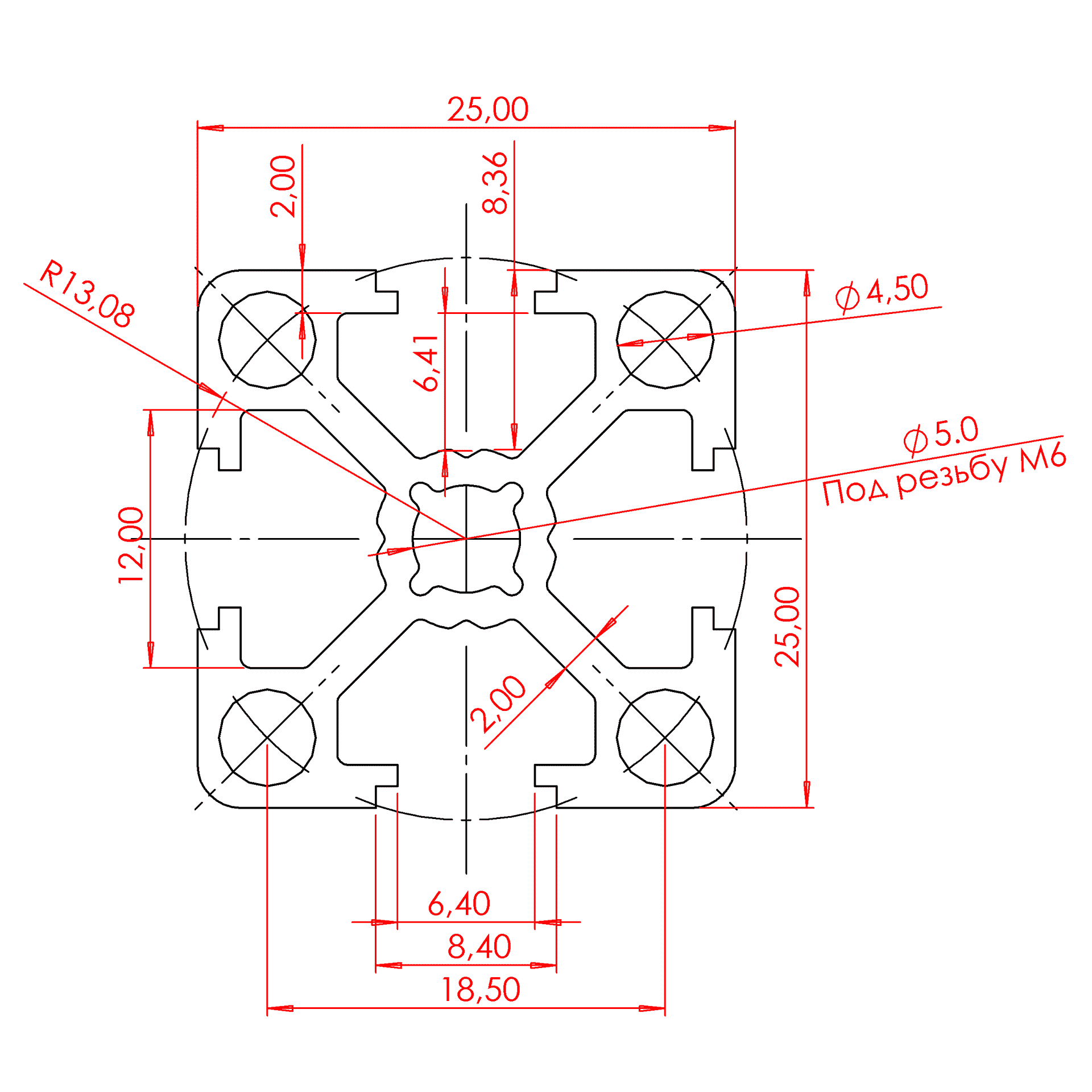

- Чертеж (OB-2525.pdf)

Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
OB-2525
Длина профиля(макс), мм:
5040
Дробеструйная обработка:
Есть
Профили:
с пазом 6 мм, 25х25, 25х50
Ширина паза, мм:
6
Материал:
AlMgSi 6063 Т66
Покрытие:
Анодирование(Серебро)
Тип сырья:
Первичное
Вес, кг/м:
0.58
Площадь сечения, см2:
2,1
Момент инерции, Ix(см4) :
1.3
Момент инерции, Iy(см4):
1.3
Момент сопротивления, WX (см3):
1.04
Момент сопротивления, WY (см3):
1.04
Предельные отклонения размеров и допуски формы поверхности:
по ГОСТ 8617-2018
Качество поверхностей:
по ГОСТ 22233-2001

Калькулятор прогиба для профиля OB-2525


Калькулятор прогиба RSI. Используется для рассчета алюминиевых конструкционных профилей RSI на прогиб, при различных типах нагрузок.
