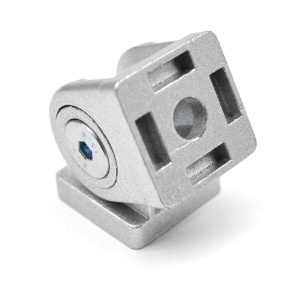

2056 | Шарнирное соединение для профилей 20х20 мм

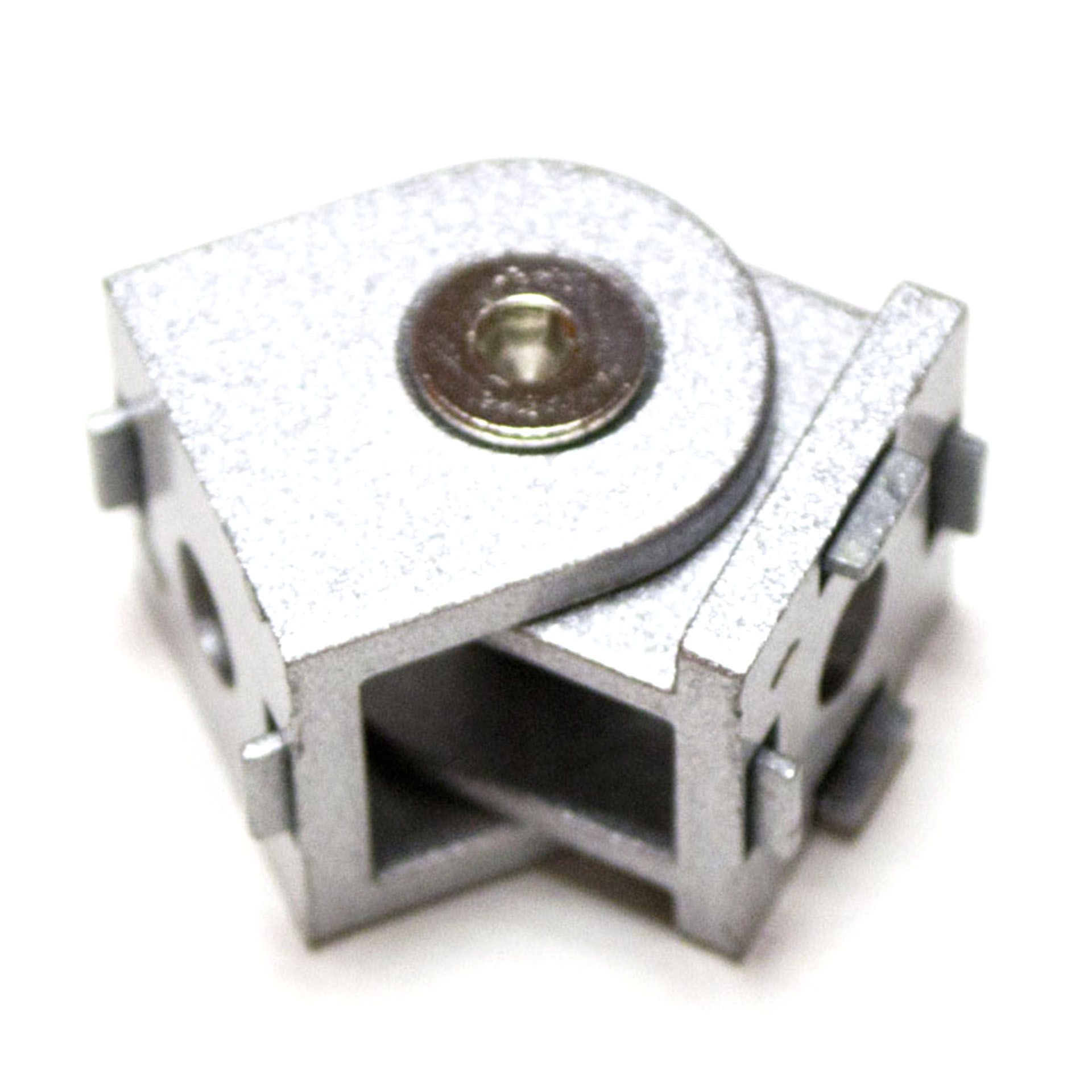

Шарнирное соединение 20х20

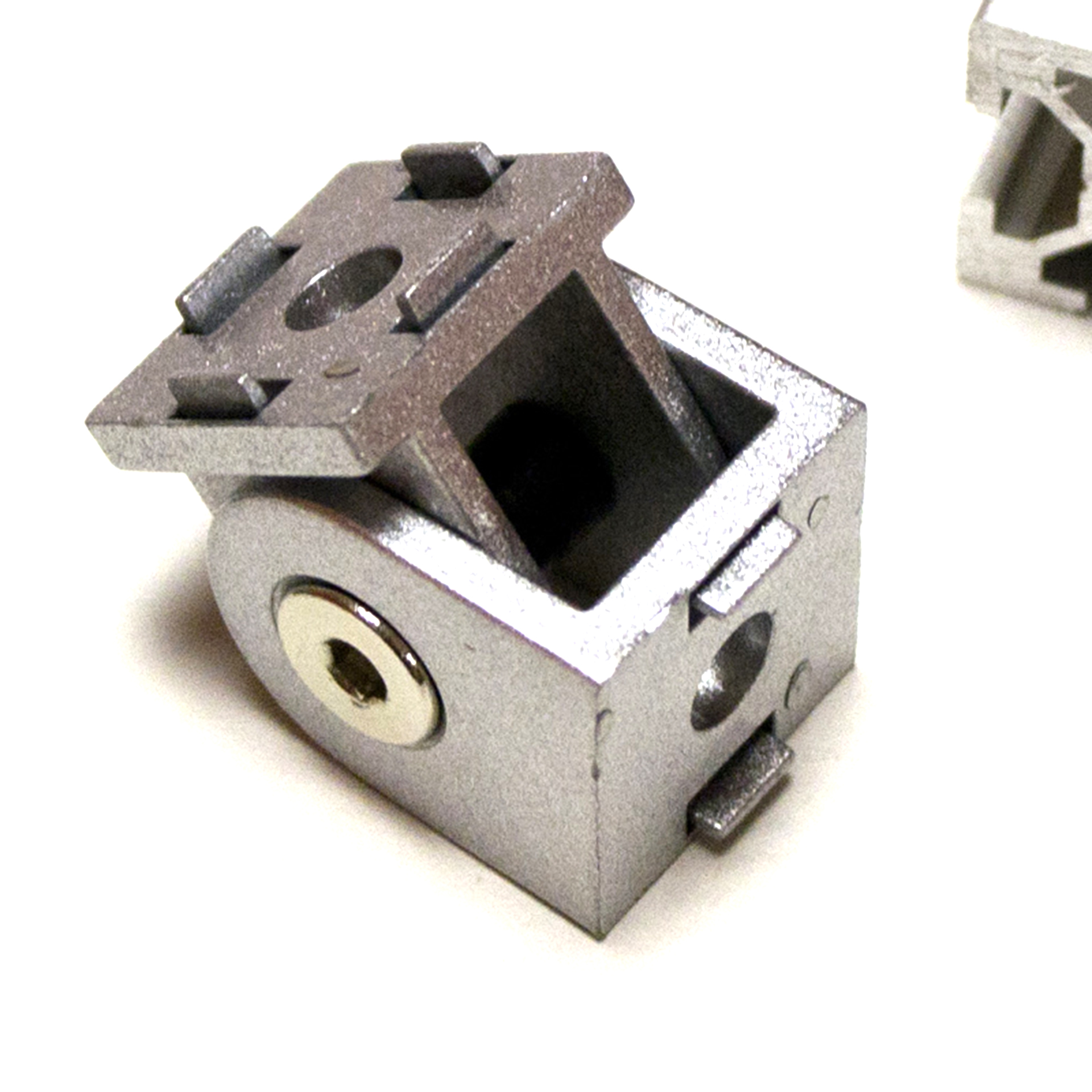

Шарнир 20х20 арт. 2056

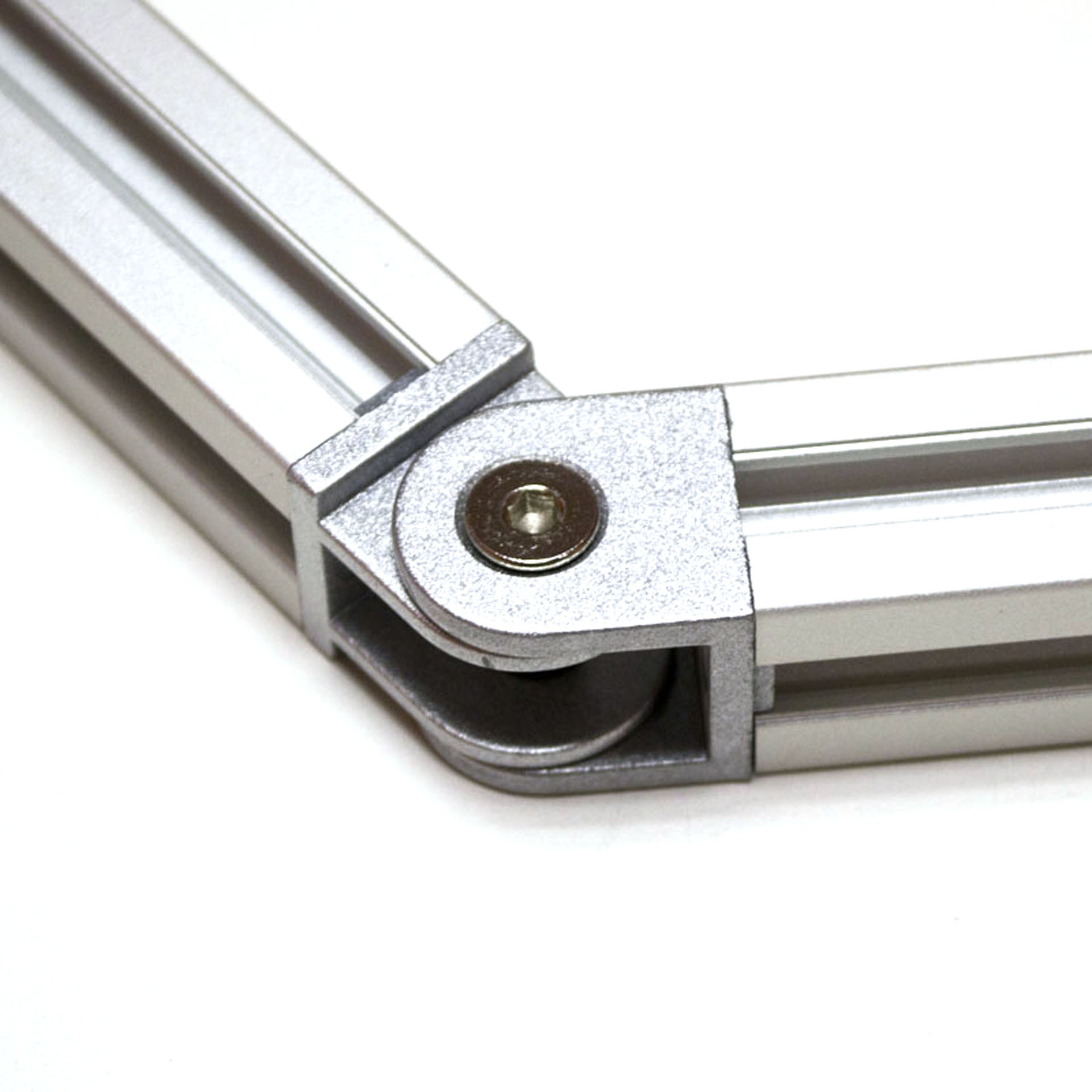

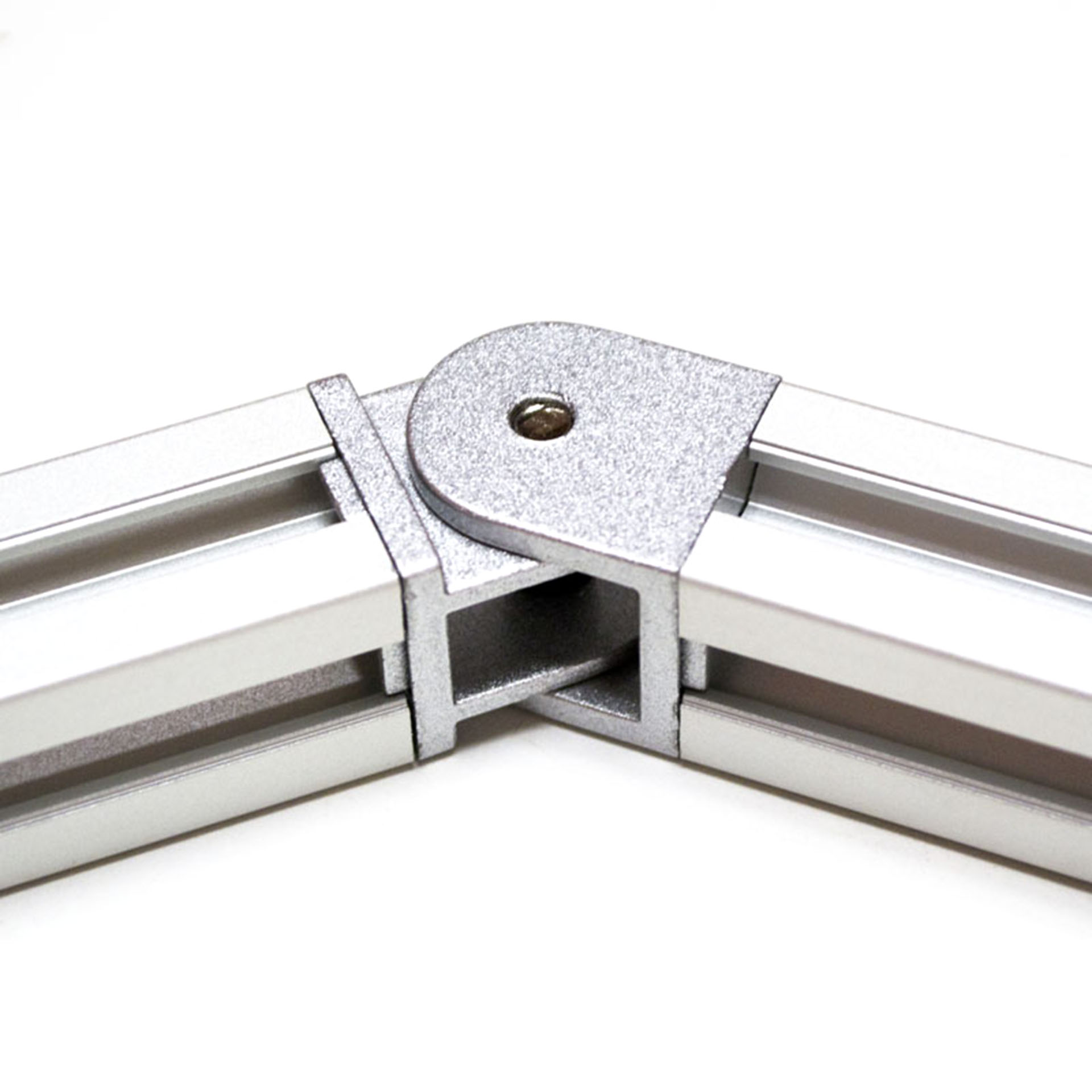

Шарнирное соединение профилей 20х20
Шарнирный соединитель для алюминиевых профилей 20х20
Шарнирный соединитель к станочным профилям 20х20

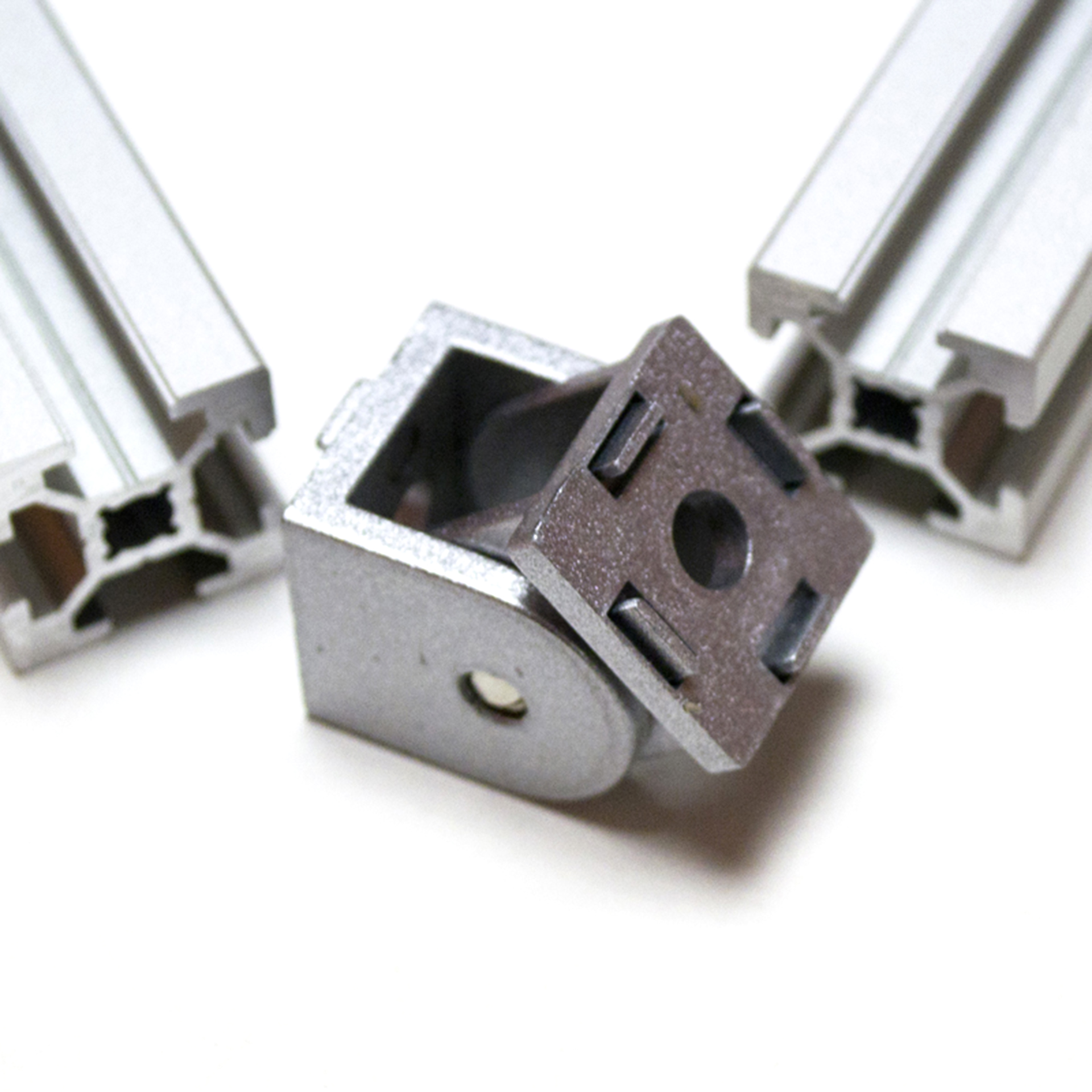

Конструкционные профили 20х20 и шарнирное соединение к ним. Артикул 2056.

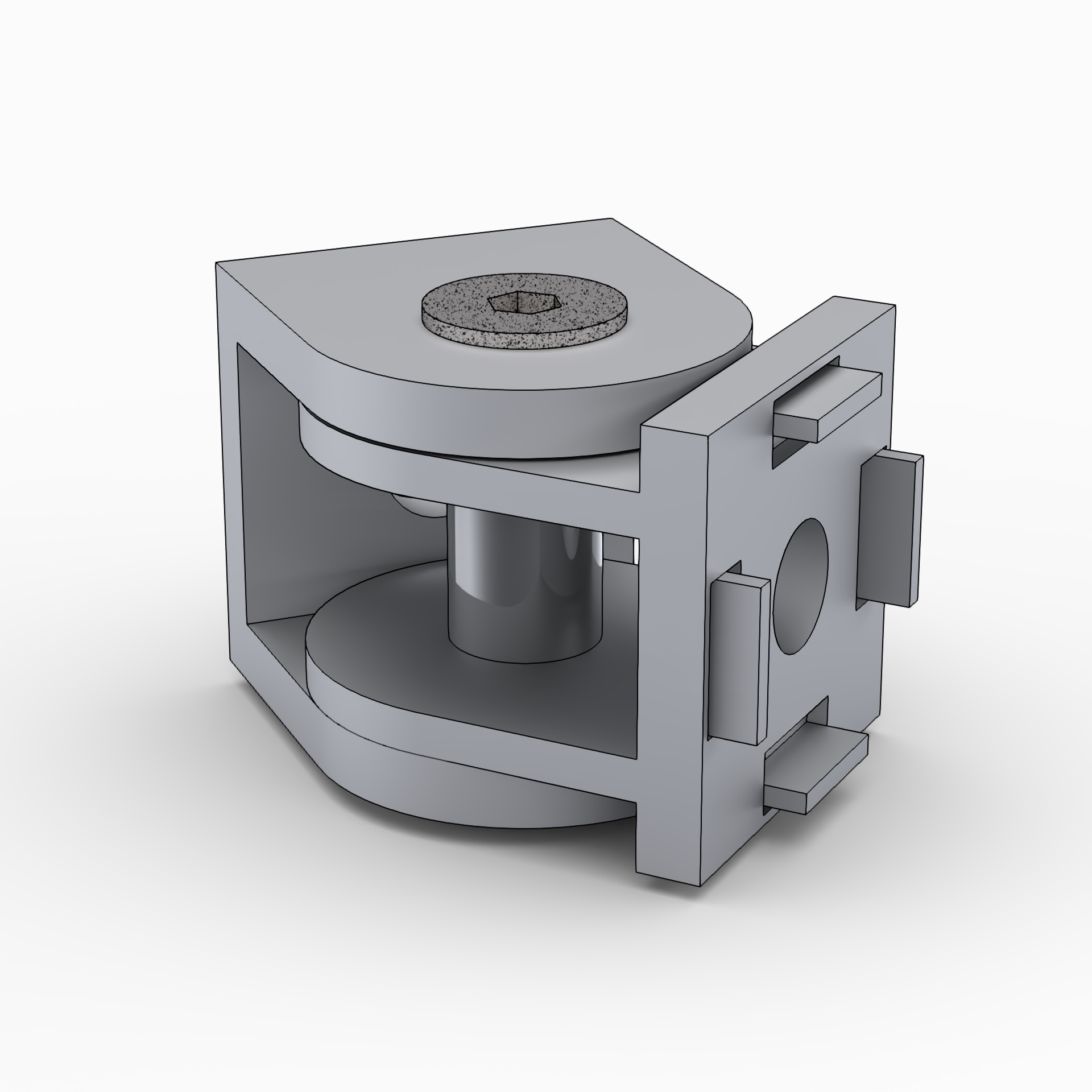

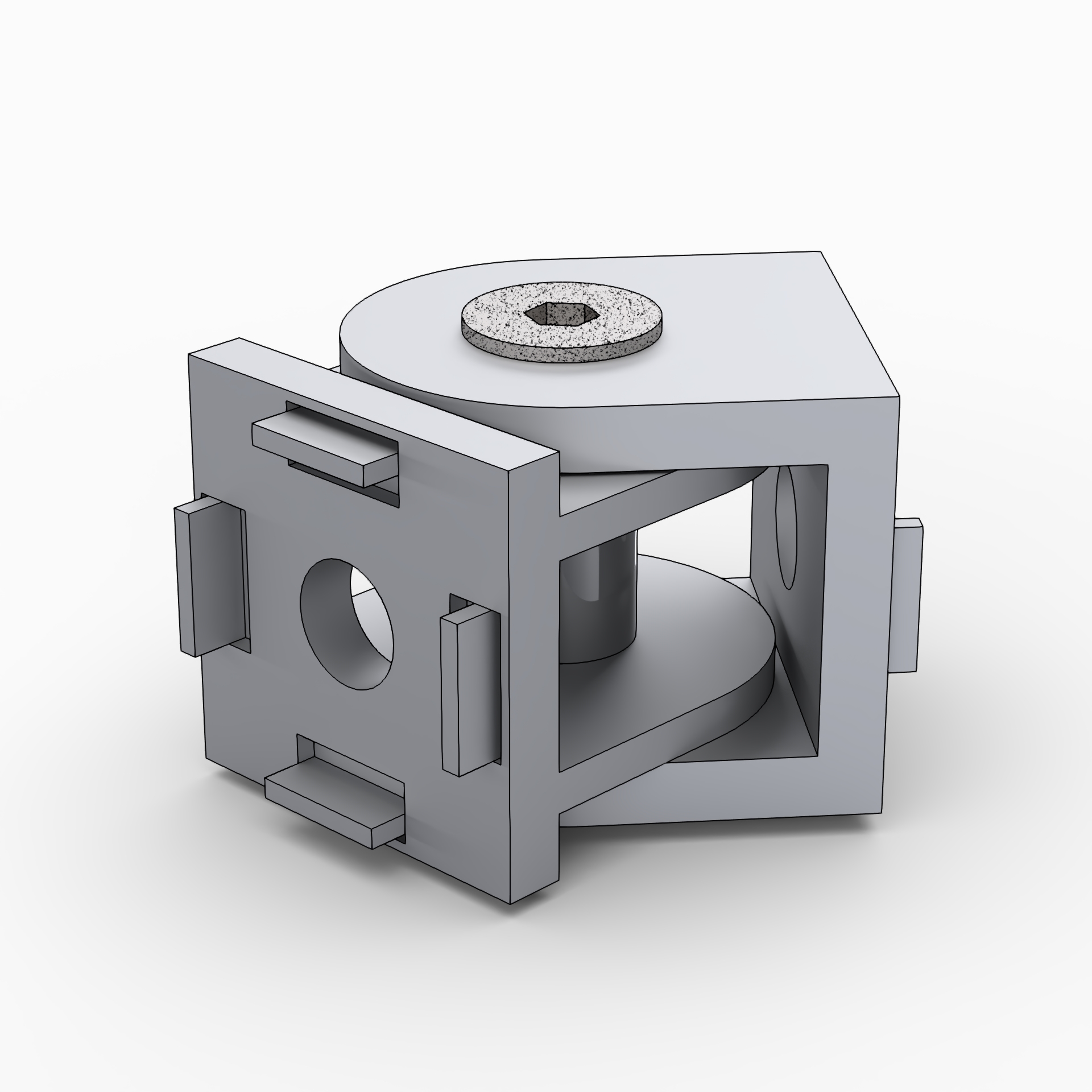

Схема шарнирного соединителя для алюминиевых профилей 20х20
525.00 руб. от 1 шт.
509.25 РУБ.
от 5 шт.
498.75 РУБ.
от 10 шт.
472.50 РУБ.
от 50 шт.
462.00 РУБ.
от 100 шт.
RSI
Количество
добавить
Наличие 2056 | Шарнирное соединение для профилей 20х20 мм
НА СКЛАДЕ
≈ 100 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Описание

Цена указана за 1 шт. с НДС

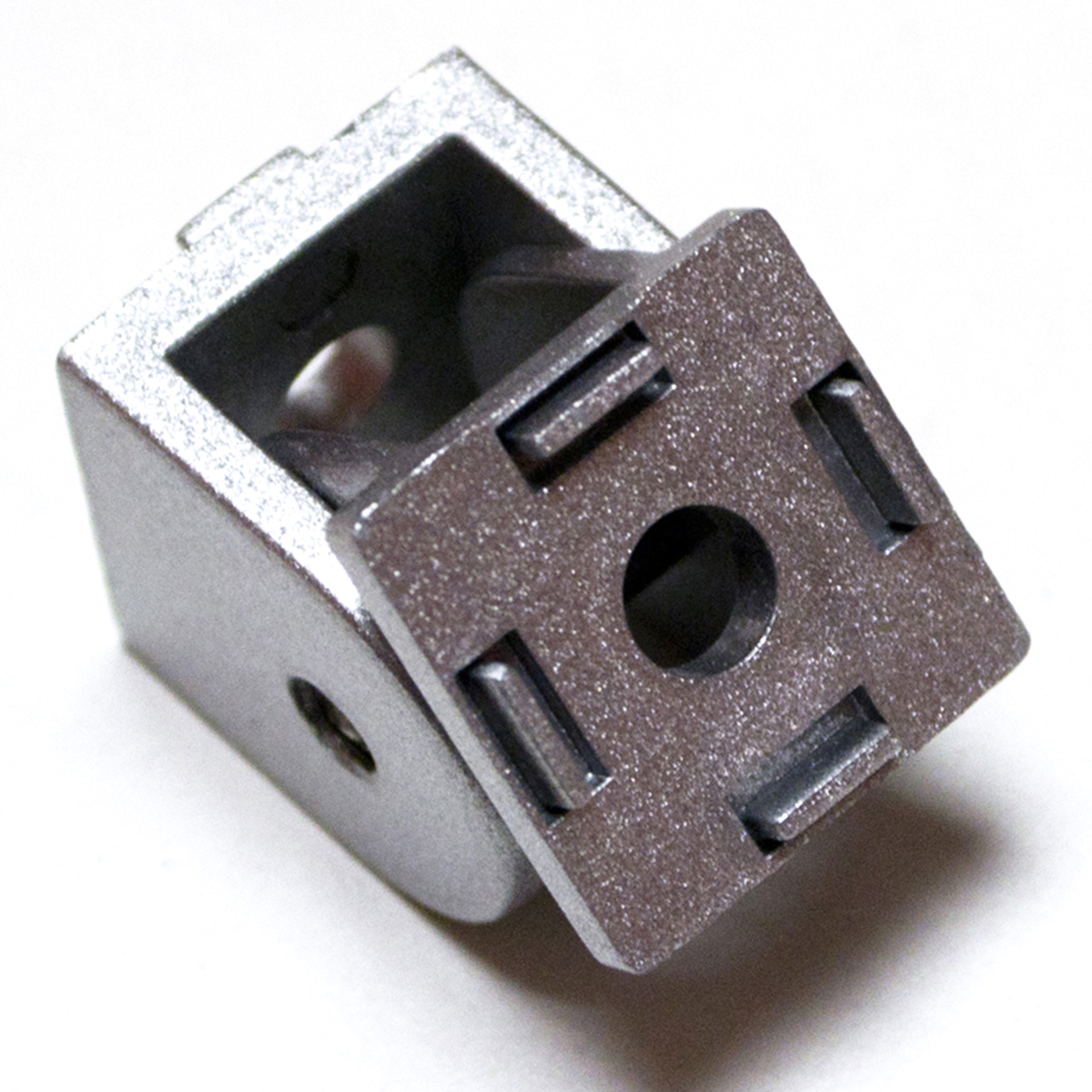

Шарнирные соединения артикул 2056 предназначены для жесткого или подвижного соединения профилей 20х20 OB-2020 с пазом 6 мм под любым углом в пределах 180°

Изготовлены из алюминия методом точного литья.

Соединитель можно устанавливать:
1. Торец к торцу.
2. Паз к торцу.
3. Паз к пазу.
В последнем случае, на одной из торцевых граней, при помощи плоской отвертки необходимо выломать 2 (из 4х) выступа противокручения.
Загрузить:
- 3D модель (2056.STEP)

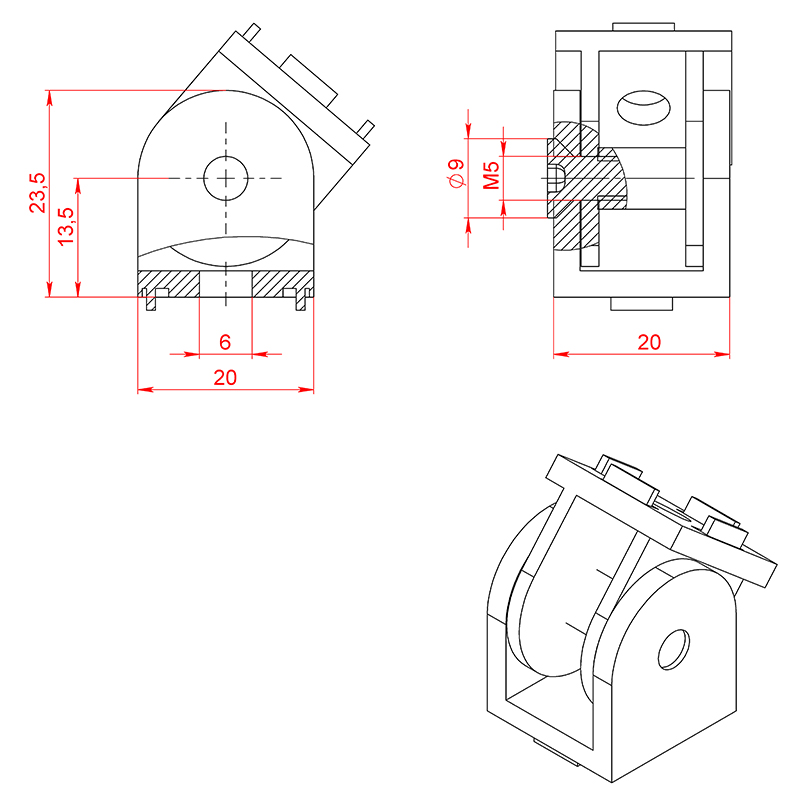

- Чертеж  (2056.PDF)
Не забудьте купить комплект крепежа к шарнирному соединению арт. 2056:

1. Винт М6х16 ISO7380 - 2 шт.

Характеристики

Артикул:
 2056
Профили:
 20х20, 20х40, 20х80
Аналог Bosch Rexroth Group:
 Нет аналога
Материал:
 Алюминий литой под давлением
Покрытие:
 Порошковое полимерное покрытие
Вес, кг:
 0,041
Цвет:
 Серый
