TSB-2030-245(+100) | Блок телескопический 20х30 245 мм + 100 мм

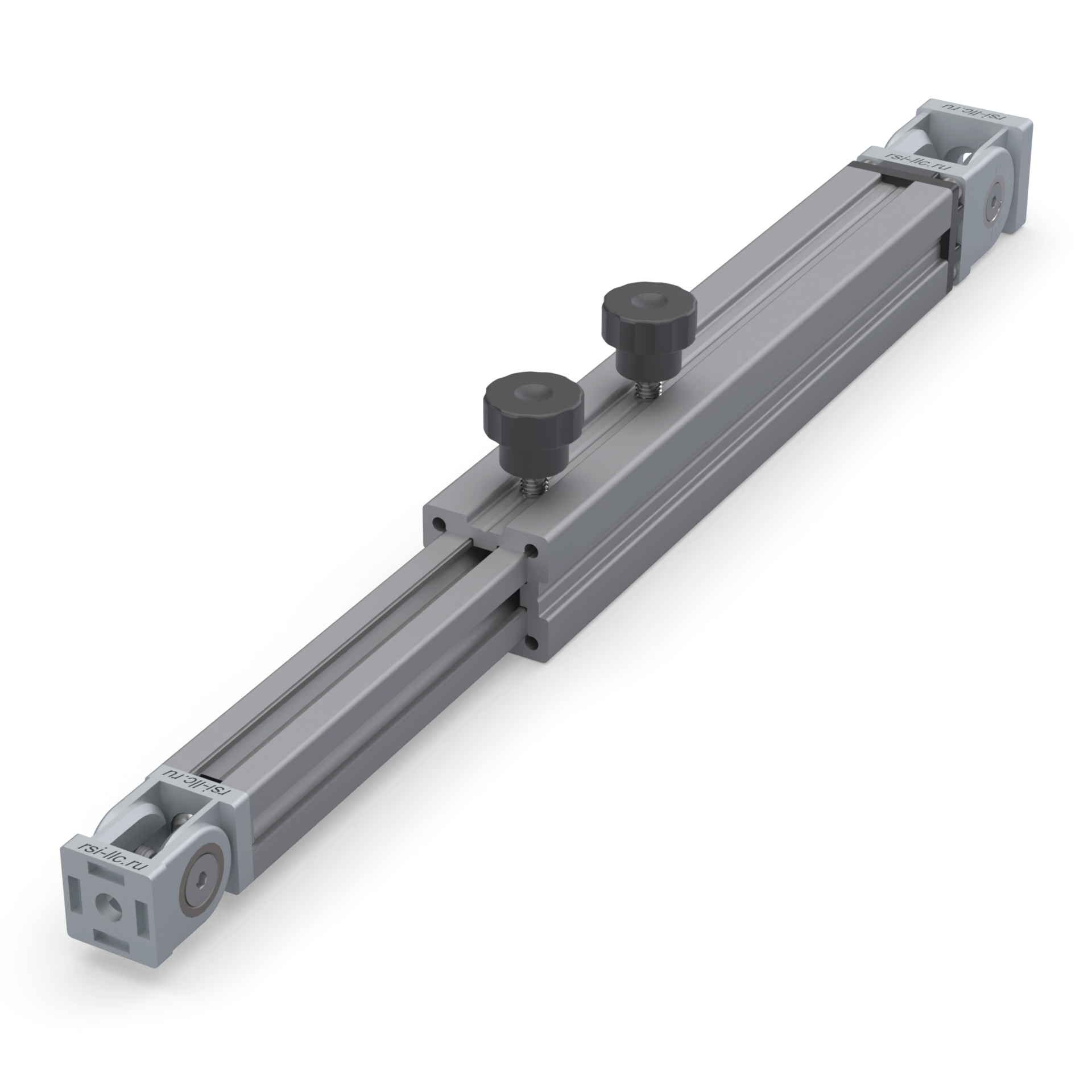

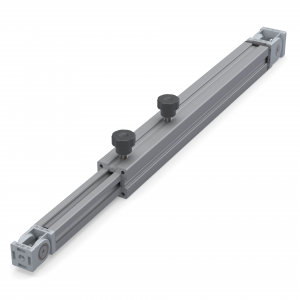

Алюминиевый телескопический блок 2030 245 мм +100 мм

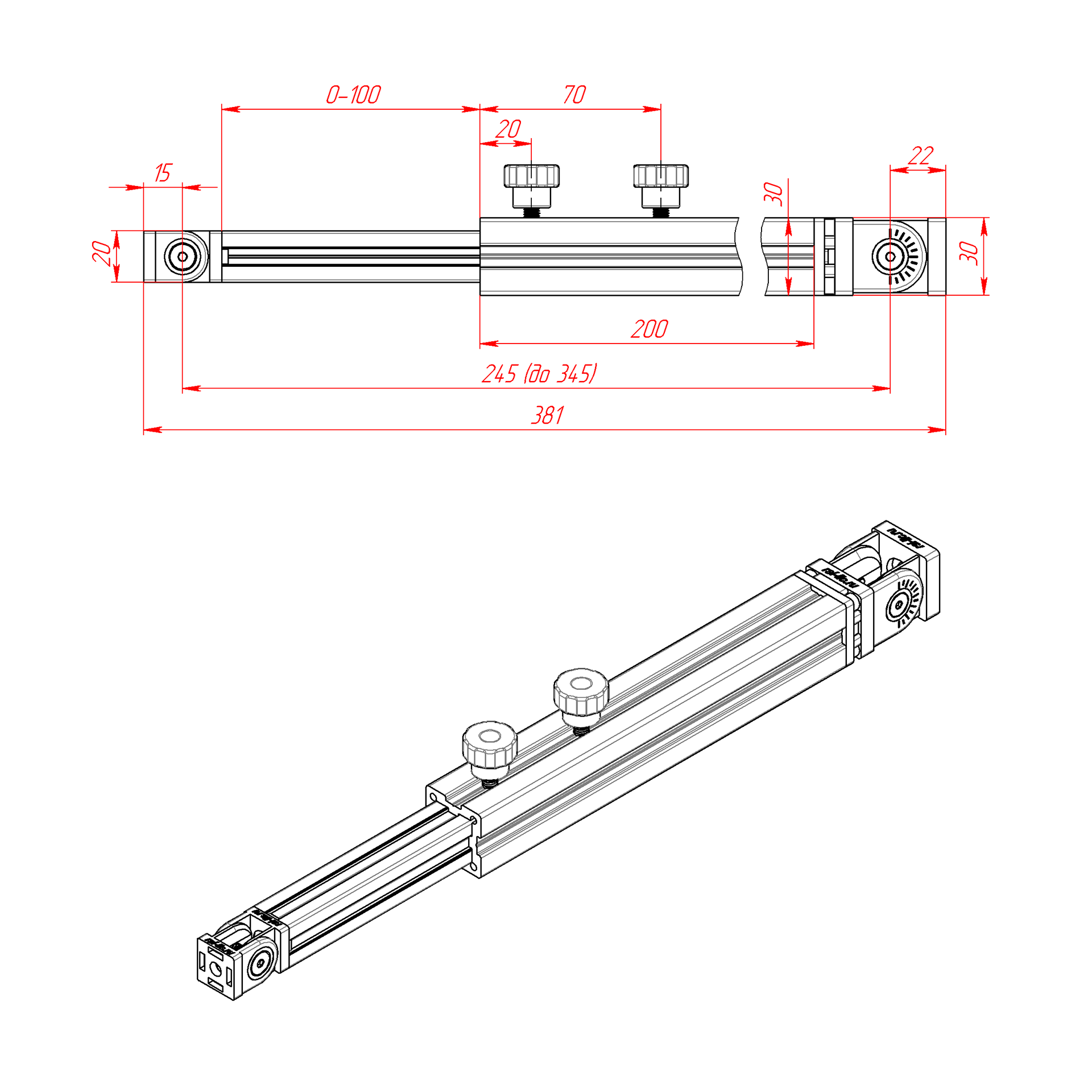

Чертёж телескопического блока 2030 длиной от 245 мм до 345 мм

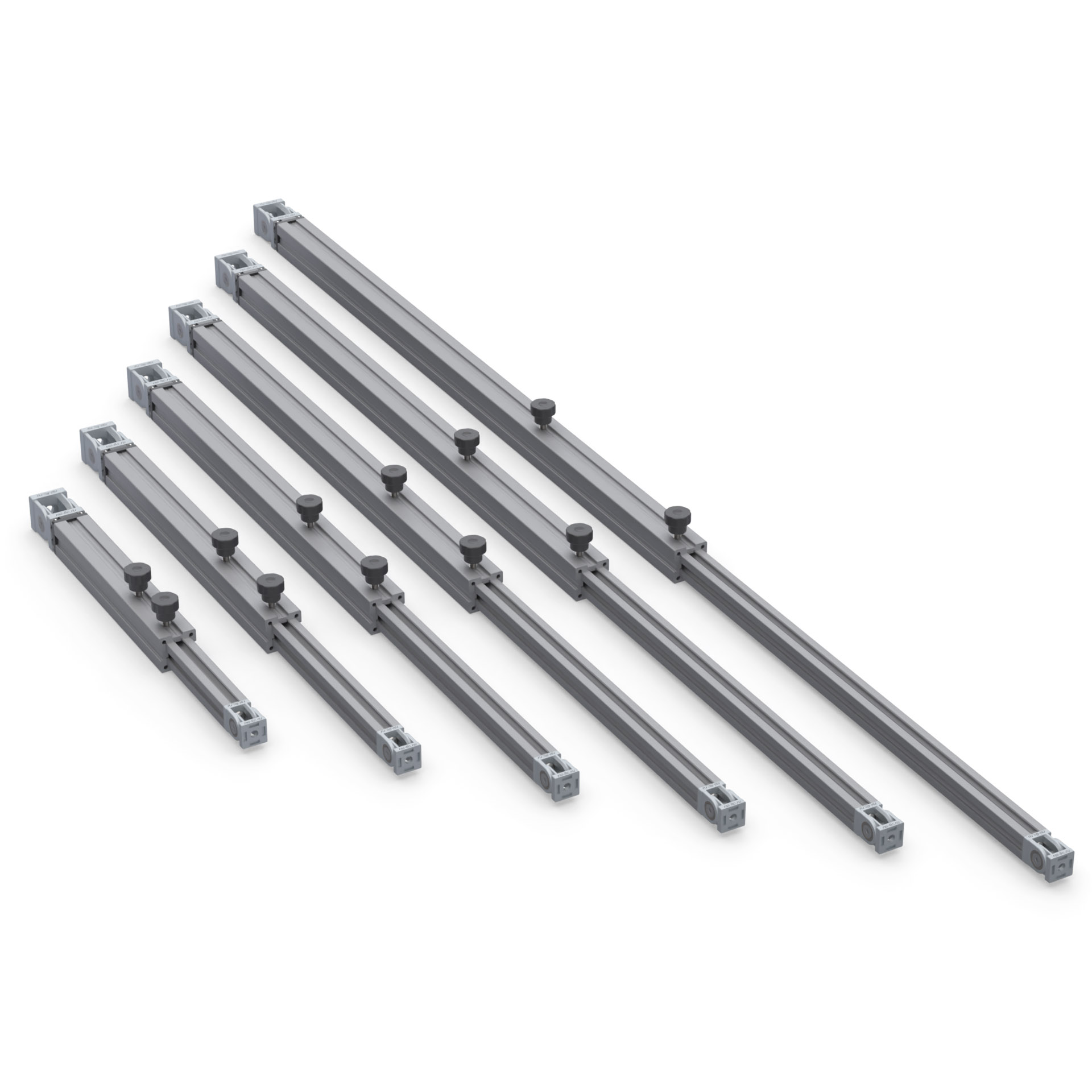

Ассортимент алюминиевых телескопических блоков с шарнирами серии 20 и серии 30
3 972.10 руб. от 1 шт.
RSI
Количество
добавить
Наличие TSB-2030-245(+100) | Блок телескопический 20х30 245 мм + 100 мм
ПОД
ЗАКАЗ
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие TSB-2030-245(+100) | Блок телескопический 20х30 245 мм + 100 мм
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 2-5 рабочих дней

Предварительная стомость типового набора-комплекта по спецификации:
3972.1 Руб.

НаименованиеДлина, ммКоличество, шт.Комментарий
TS-3030-2020 | Профиль телескопический 30х30 (Анодированный)200 мм1 шт.
OB-2020 | Профиль 20х20 мм. Паз 6 мм (Анодированный)190 мм1 шт.
TS-3030-Connector | Соединитель к телескопическому профилю 30х30 для шарниров 20х20 и 30х301 шт.
2113 | Шарнирный соединитель к профилям 20х20 мм1 шт.
2115 | Шарнирный соединитель к профилям 30х30 мм1 шт.
D21M6H15 | Фиксатор М6х15, диаметр 21 мм2 шт.
5079 | Резьбовая вставка М6х8 мм2 шт.
TS-3030-CAP | Пластиковая заглушка для телескопического профиля TS-30301 шт.
Винт М4х20 DIN912 (полуцилиндр) кл. пр. 8.84 шт.
Винт М6х20 ISO7380 (полусфера) кл. пр. 10.92 шт.
Шайба плоская D6 DIN1251 шт.
Гровер D6 DIN79802 шт.
Распил в размер профиль телескопический 30х301 шт.
Распил в размер профиль 20х201 шт.
Сверление отверстия D63 шт.
Нарезание резьбы М44 шт.
Сборка телескопического блока1 шт.
Нарезание резьбы М64 шт.

Описание

Телескопический блок с шарнирным соединителем серии 20 на одном конце и серии 30 - на другом. Регулируемая длина по осям шарниров от 245 мм до 345 мм. Два фиксатора в телескопическом профиле позволяют закрепить конструкционный профиль в неподвижном положении. Шарнирные соединения на концах могут быть зафиксированы под необходимым углом при помощи шестигранного ключа.
Загрузить:
- 3D-модель (TSB-2030-245(+100).step)
- Чертёж (TSB-2030-245(+100).pdf)

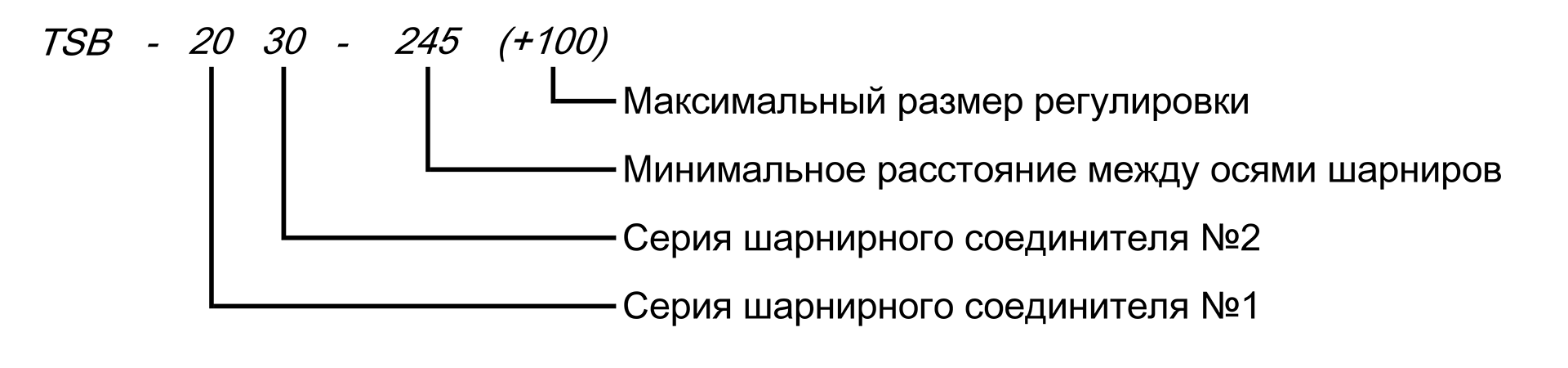

Расшифровка артикула телескопического профиля 2030


Характеристики

Артикул:
 TSB-2030-245(+100)
Страна производства Россия:
 Россия
Длина:
 245 мм + 100 мм
Вес, кг:
 0,48
