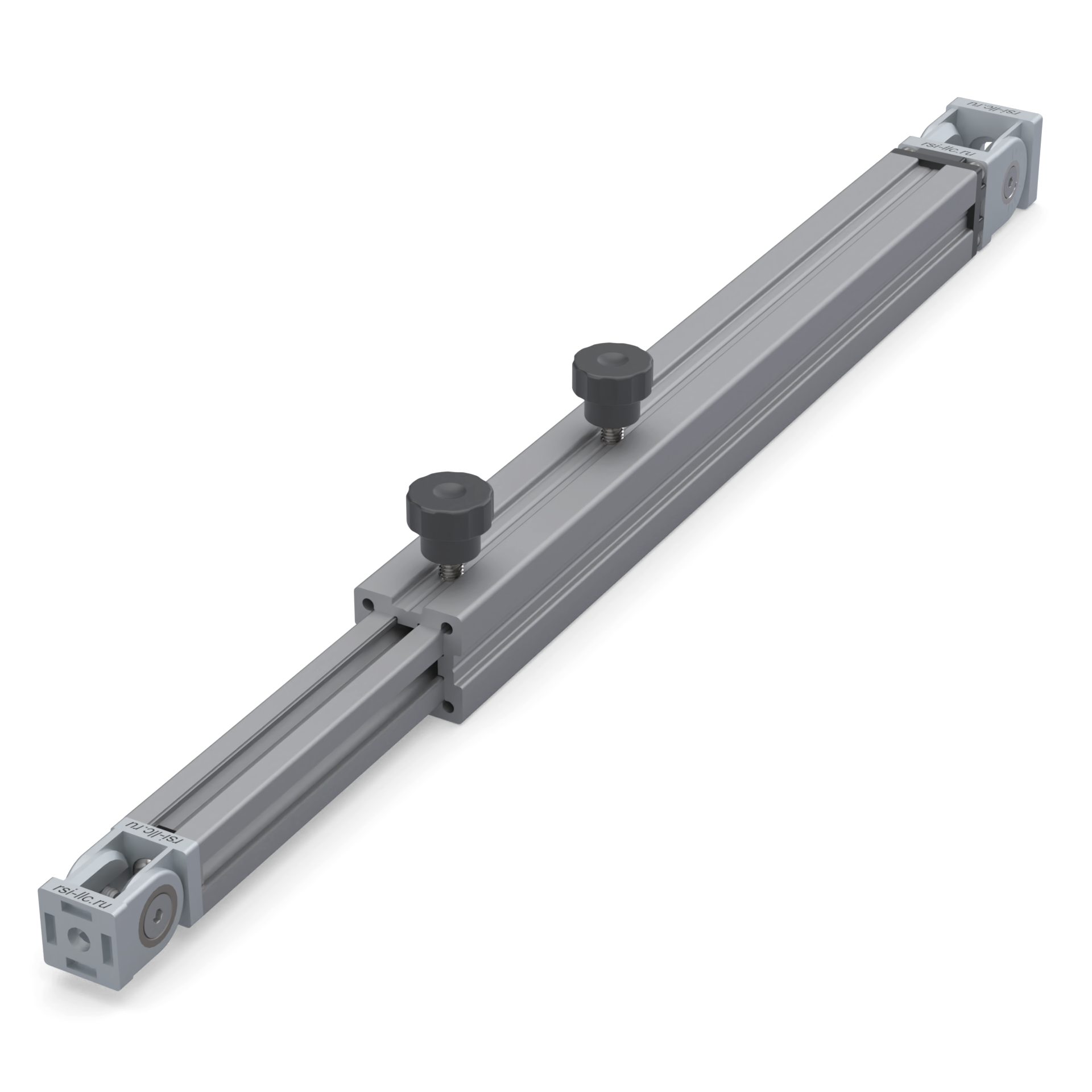

Алюминиевый телескопический блок 2030 345 мм +170 мм
3 863.20 руб. от 1 шт.
RSI
Количество
Наличие TSB-2030-345(+170) | Блок телескопический 20х30 345 мм + 170 мм
ПОД
ЗАКАЗ
Наличие TSB-2030-345(+170) | Блок телескопический 20х30 345 мм + 170 мм
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 2-5 рабочих дней


Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Предварительная стомость типового набора-комплекта по спецификации:
3863.2 Руб.

НаименованиеДлина, ммКоличество, шт.Комментарий
TS-3030-2020 | Профиль телескопический 30х30 (Анодированный)300 мм1 шт.
OB-2020 | Профиль 20х20 мм. Паз 6 мм (Анодированный)290 мм1 шт.
OB-2020 | Профиль 20х20 мм. Паз 6 мм (Анодированный)210 мм1 шт.Неликвидная обрезь
TS-3030-Connector | Соединитель к телескопическому профилю 30х30 для шарниров 20х20 и 30х301 шт.
2113 | Шарнирный соединитель к профилям 20х20 мм1 шт.
2115 | Шарнирный соединитель к профилям 30х30 мм1 шт.
D21M6H15 | Фиксатор М6х15, диаметр 21 мм2 шт.
5079 | Резьбовая вставка М6х8 мм2 шт.
Винт М4х20 DIN912 (полуцилиндр) кл. пр. 8.84 шт.
Винт М6х20 ISO7380 (полусфера) кл. пр. 10.92 шт.
Шайба плоская D6 DIN1251 шт.
Распил в размер профиль телескопический 30х301 шт.
Распил в размер профиль 20х201 шт.
Сверление отверстия D63 шт.
Нарезание резьбы М44 шт.
Сборка телескопического блока1 шт.
Нарезание резьбы М64 шт.

Описание

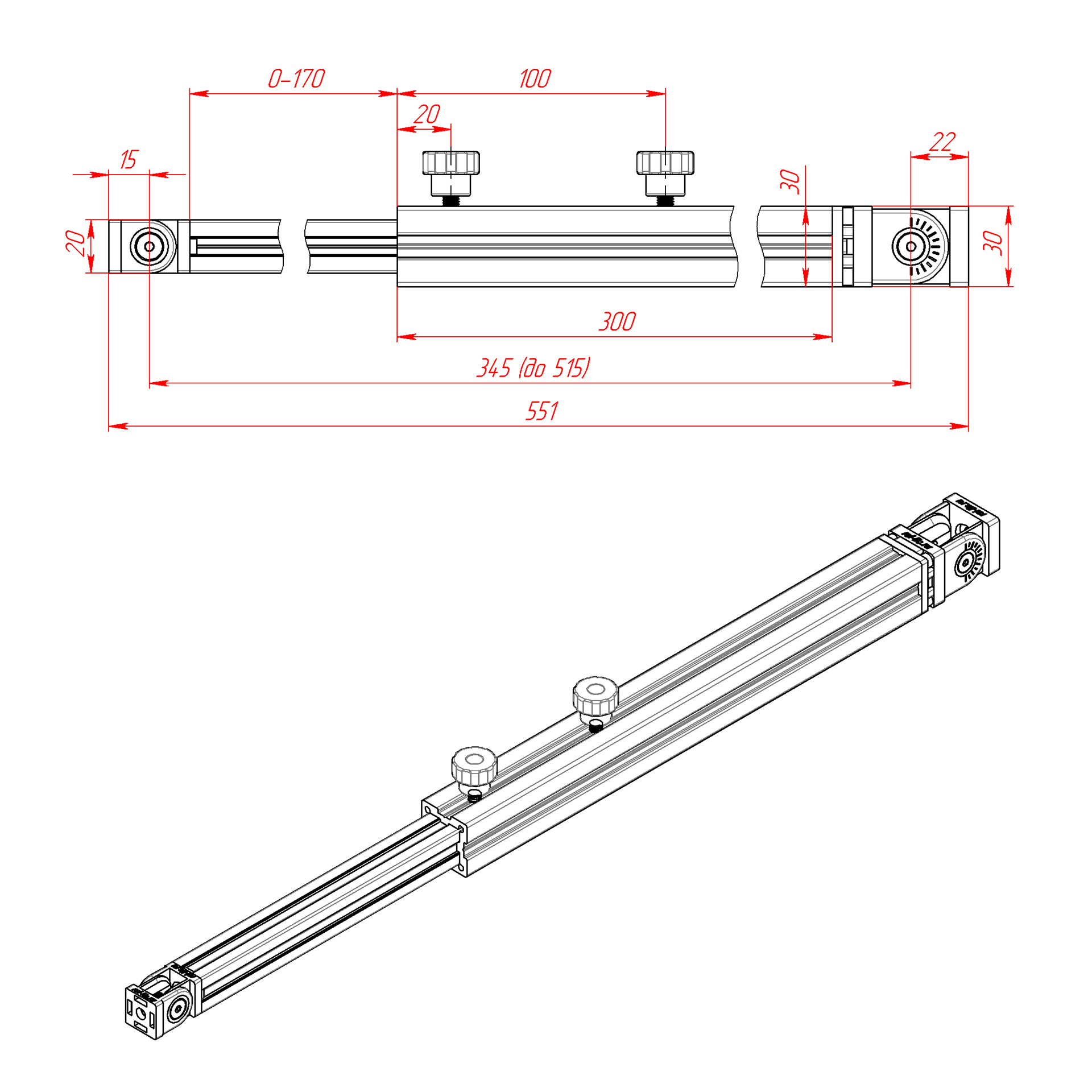

Телескопический блок с шарнирным соединителем серии 20 на одном конце и серии 30 - на другом. Регулируемая длина по осям шарниров от 345 мм до 515 мм. Два фиксатора в телескопическом профиле позволяют закрепить конструкционный профиль в неподвижном положении. Шарнирные соединения на концах могут быть зафиксированы под необходимым углом при помощи шестигранного ключа.

Загрузить:
- 3D-модель (TSB-2030-345(+170).step)
- Чертёж (TSB-2030-345(+170).pdf)

Расшифровка артикула телескопического профиля 2030


Характеристики

Артикул:
TSB-2030-345(+170)
Длина:
345 мм + 170 мм
Вес, кг:
0,65

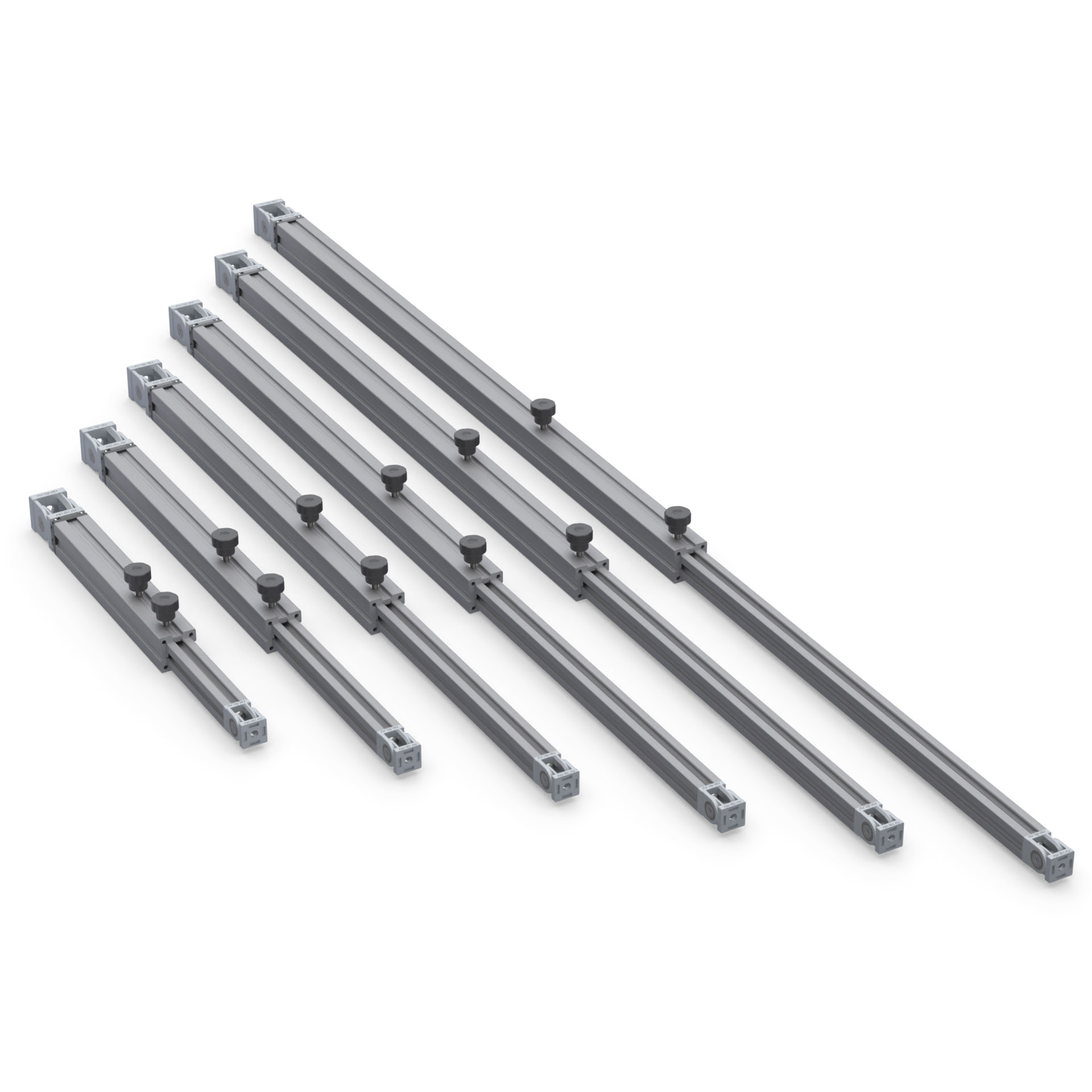

Возможные замены или аналоги для арт. TSB-2030-345(+170):
