OB-60160-BP | Профиль 60х160 для станков пазы 8 и 10 мм (Без покрытия)

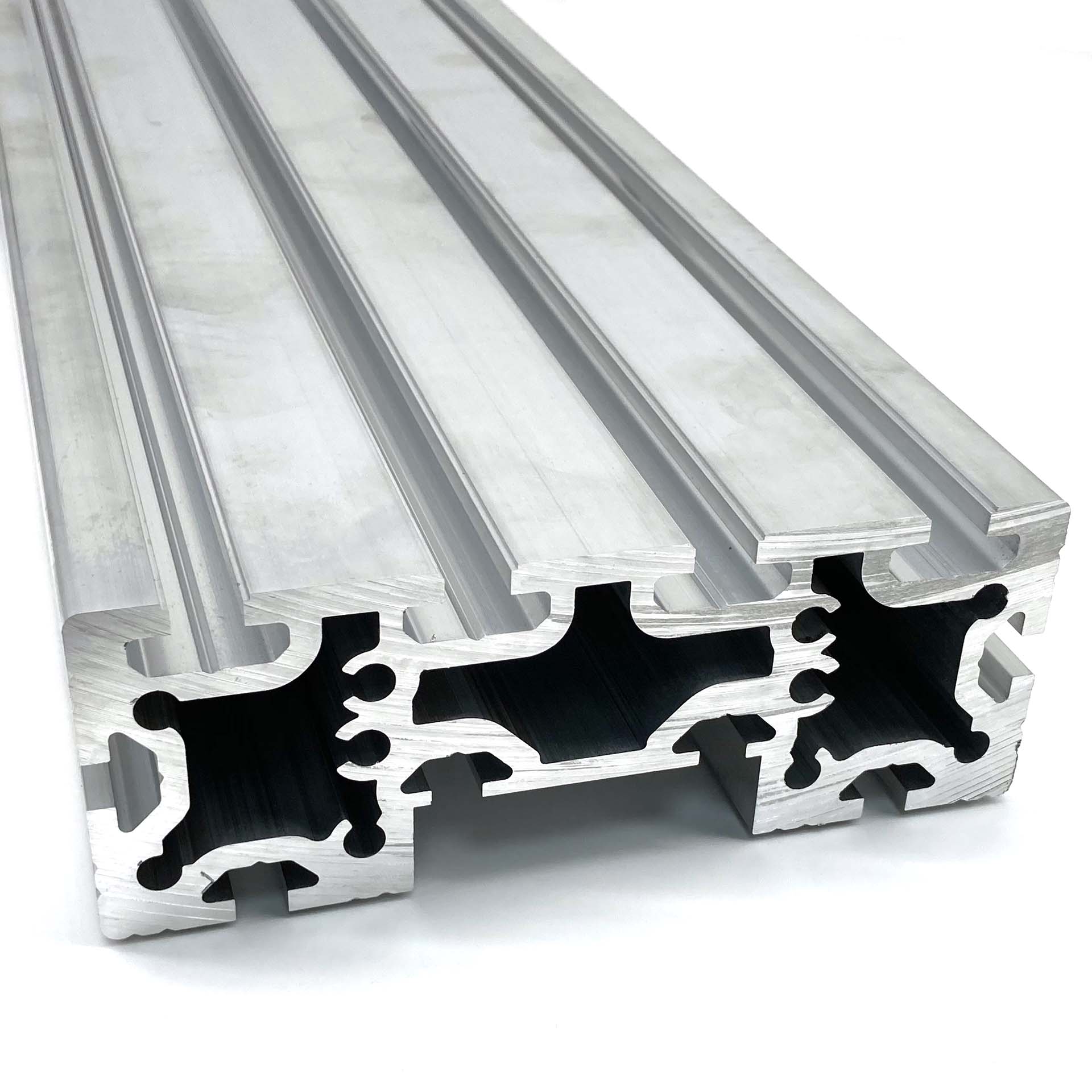

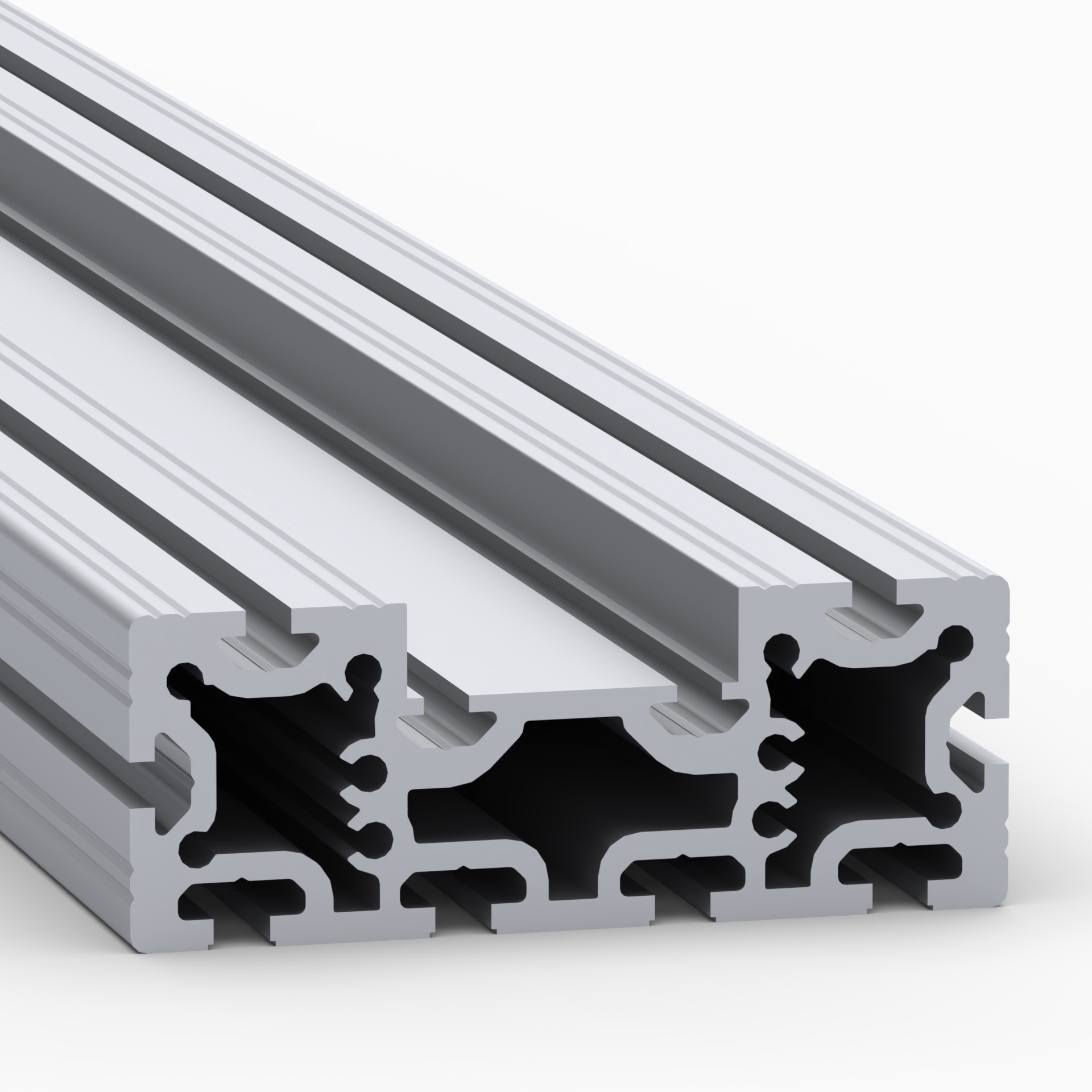

Станочный профиль 60х160 мм

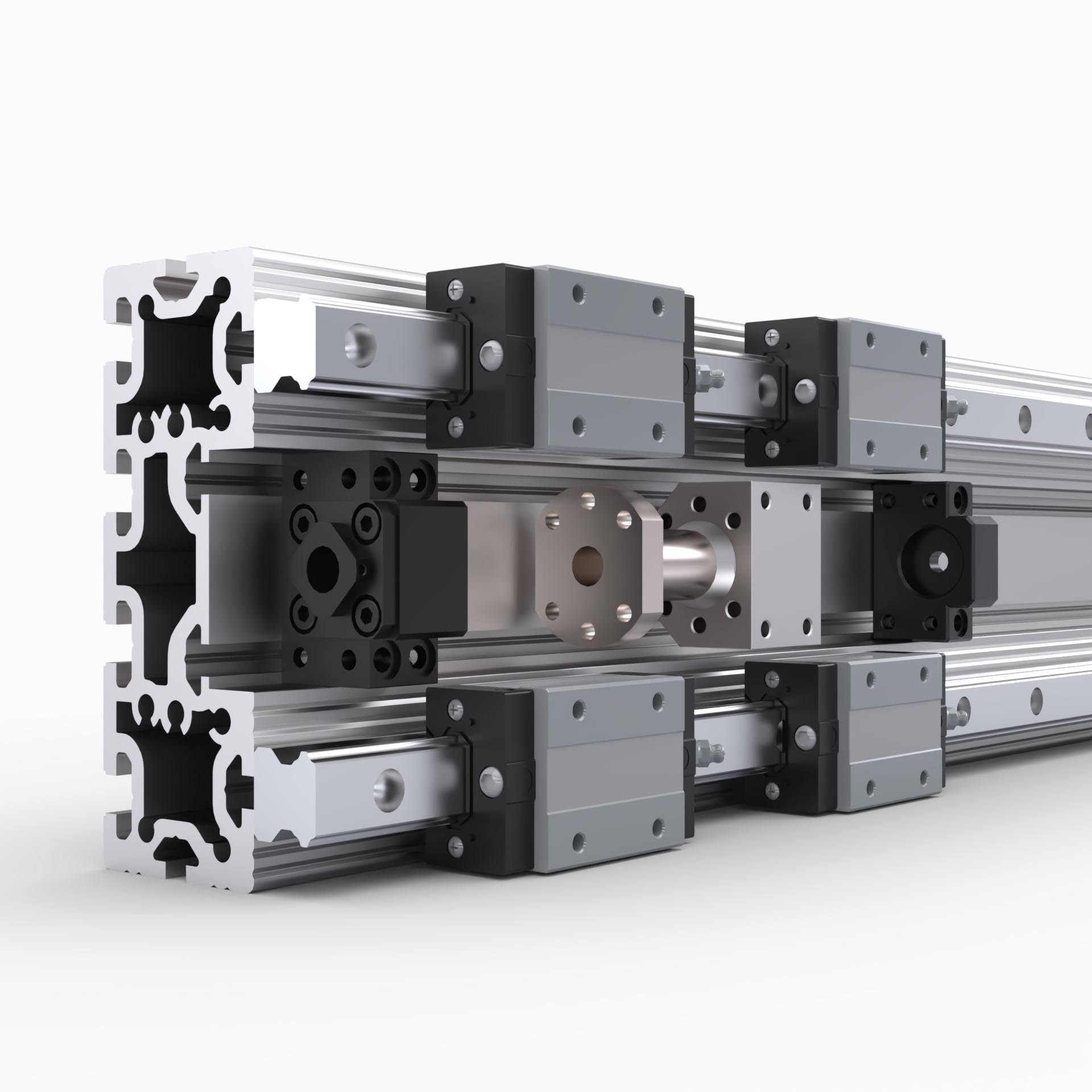

Пример сборки модуля линейного перемещения с профилем 60х160

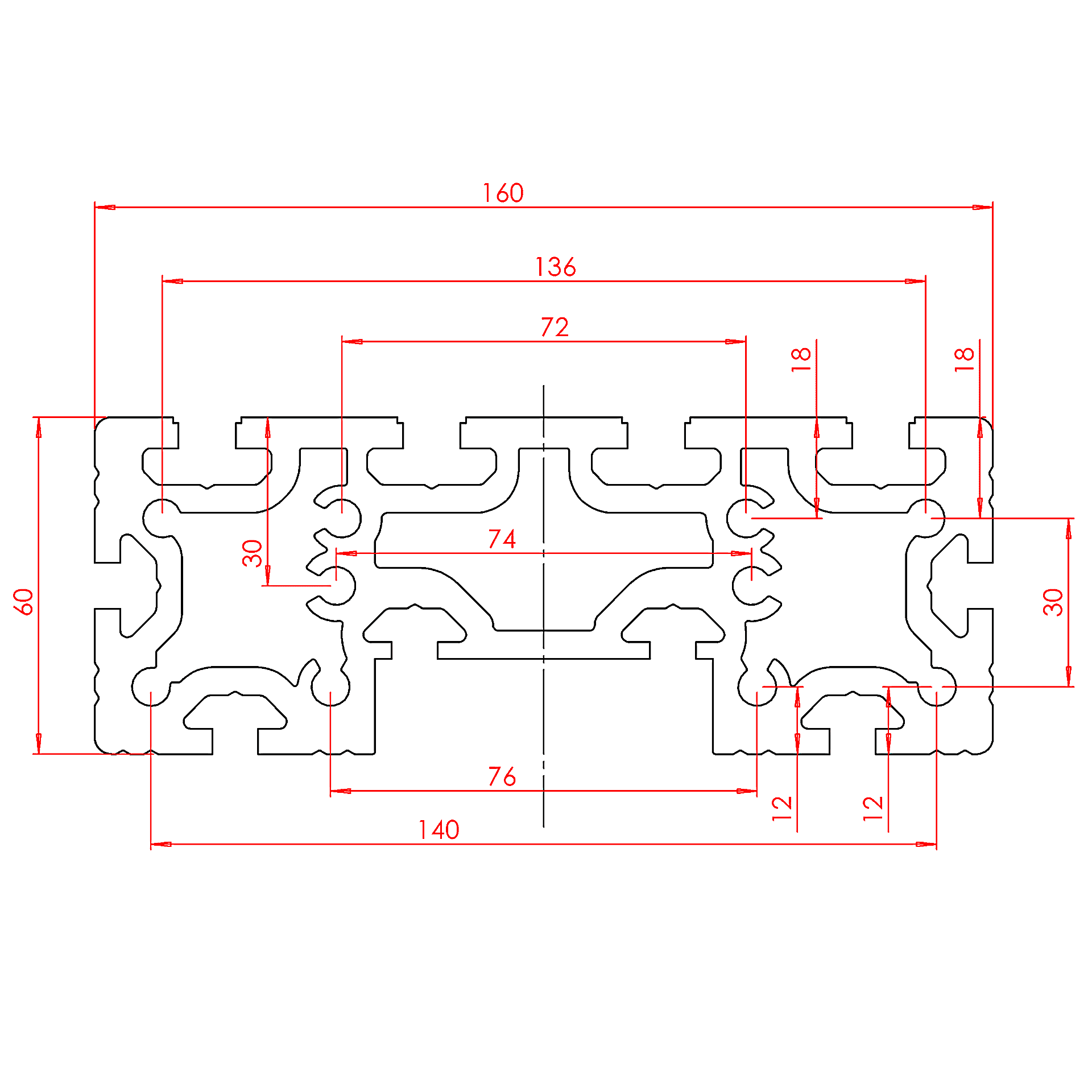

Чертеж станочного профиля 60х160 мм
Усиленный алюминиевый профиль 60х160 мм для ОСИ Z
Усиленный алюминиевый профиль 60х160 мм для ОСИ X
Усиленный алюминиевый профиль 60х160 мм для ОСИ Y
Алюминиевый профиль для портала
Станочный профиль 60х160 мм
Конструкционный профиль 60х160 мм
Пример Т-образного соединения профилей 60х160

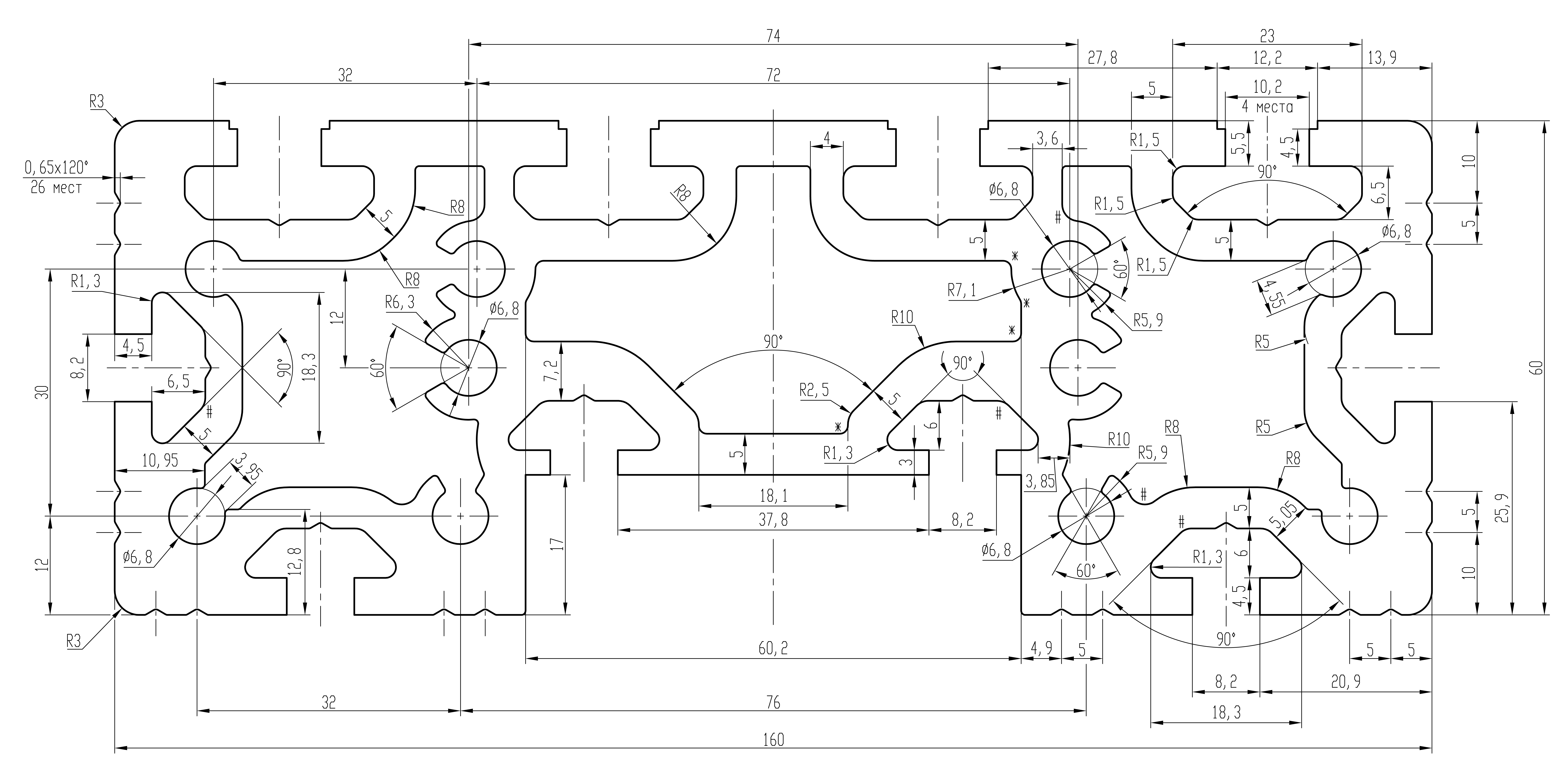

Чертеж профиля OB-60160

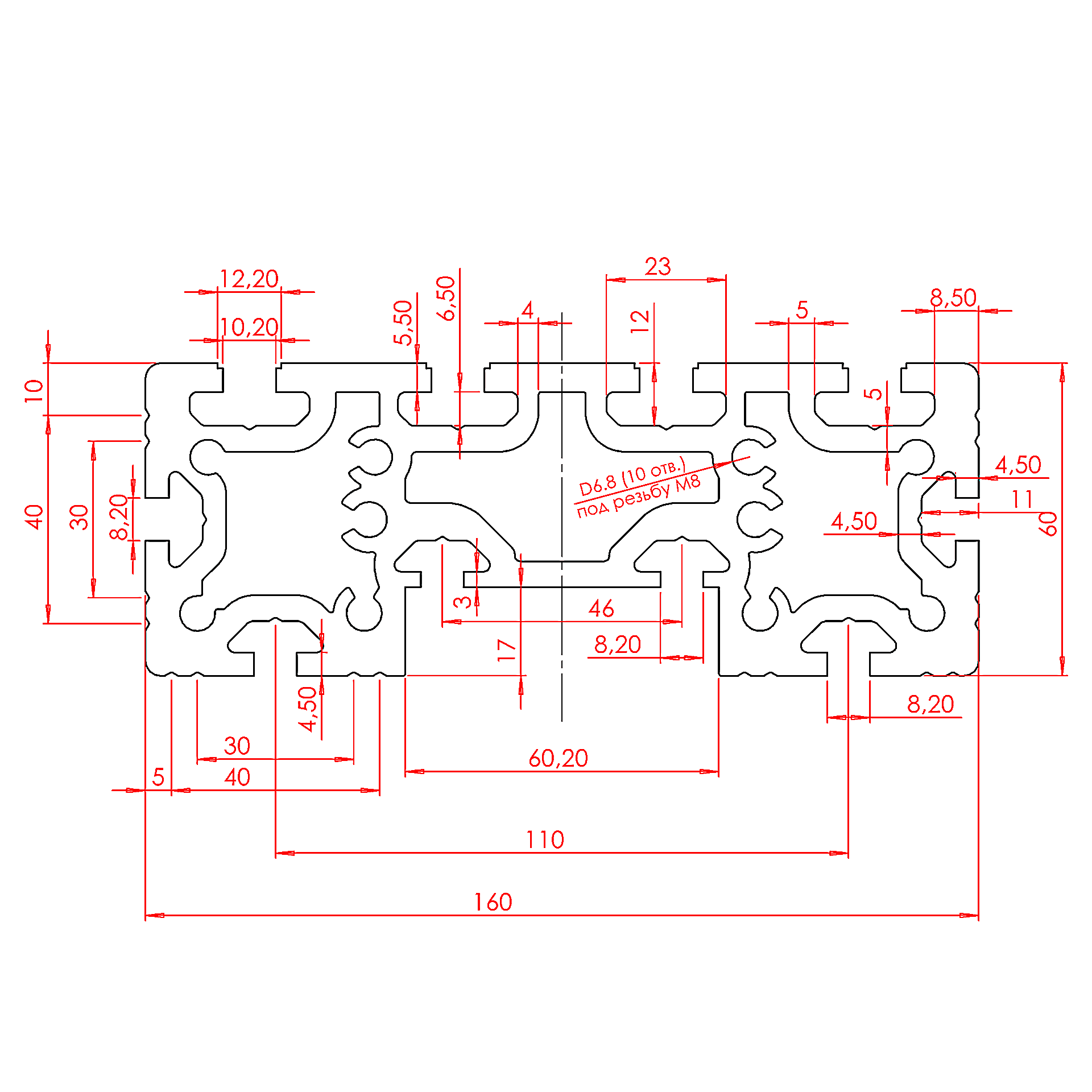

Чертеж профиля OB-60160-BP
Профиль 60х160 схема установки рельс и ШВП

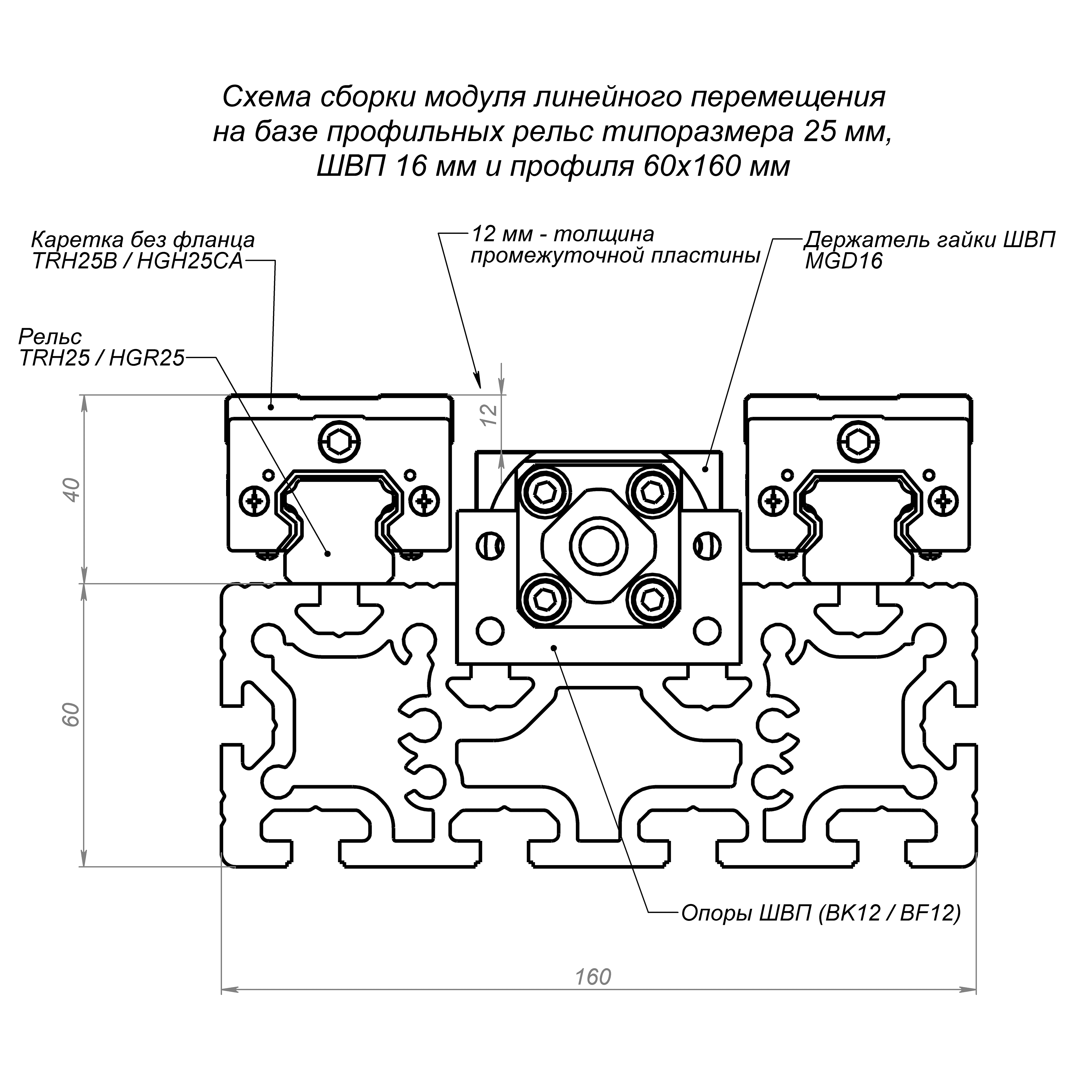

Схема сборки модуля линейного перемещения на базе профильных рельс типоразмера 25 мм, ШВП 16 мм и профиля 60х160 мм

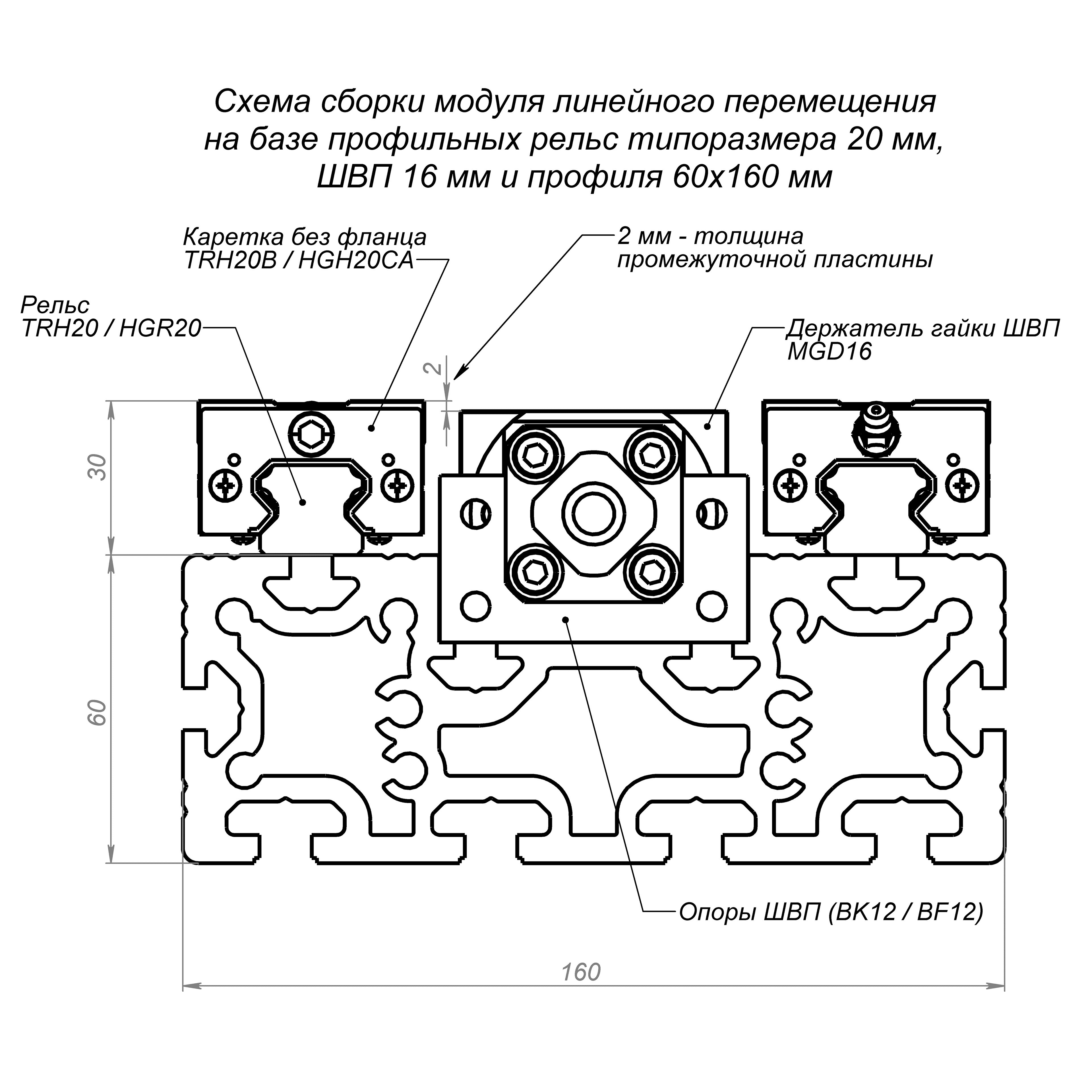

Схема установки профильных рельс типоразмера 20 мм, на конструкционный профиль 60х160
Соединение профилей для усиления портала станка. Профили 60х160
OB-60160-BP | Профиль 60х160 для станков пазы 8 и 10 мм (Без покрытия) изображение 16
OB-60160-BP | Профиль 60х160 для станков пазы 8 и 10 мм (Без покрытия) изображение 17
OB-60160-BP | Профиль 60х160 для станков пазы 8 и 10 мм (Без покрытия) изображение 18
10 450.00 руб. от 1 м.
( -3 % )
10 136.50 РУБ.
от 3 м.
( -5 % )
9 927.50 РУБ.
от 10 м.
( -8 % )
9 614.00 РУБ.
от 20 м.
( -10 % )
9 405.00 РУБ.
от 30 м.
RSI
Купить целыми хлыстами без распила:
6040 мм
добавить
3040 мм
добавить
Наличие OB-60160-BP | Профиль 60х160 для станков пазы 8 и 10 мм (Без покрытия)
НА СКЛАДЕ:
170 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Файлы для скачивания | чертежи | 3D-Модели

1. OB-60160-BP | Профиль 60х160 для станков пазы 8 и 10 мм (Без покрытия) (3D модель фрезерного станка из профиля 60х160 в сборе).ZIP
Скачать
2. OB-60160-BP | Профиль 60х160 для станков пазы 8 и 10 мм (Без покрытия) (2D модель профиля).DXF
Скачать
3. OB-60160-BP | Профиль 60х160 для станков пазы 8 и 10 мм (Без покрытия) (Подробный чертеж профиля).JPG
Скачать
4. OB-60160-BP | Профиль 60х160 для станков пазы 8 и 10 мм (Без покрытия) (3D модель профиля).STEP
Скачать

Описание

Конструкционный профиль 60х160 имеет пазы 10 мм и 8 мм.
К пазу 10 мм походит любая фурнитура совместимая с пазом 10 мм.
Важно! К пазу 8 мм подходит только фурнитура с совместимая с серией 30.

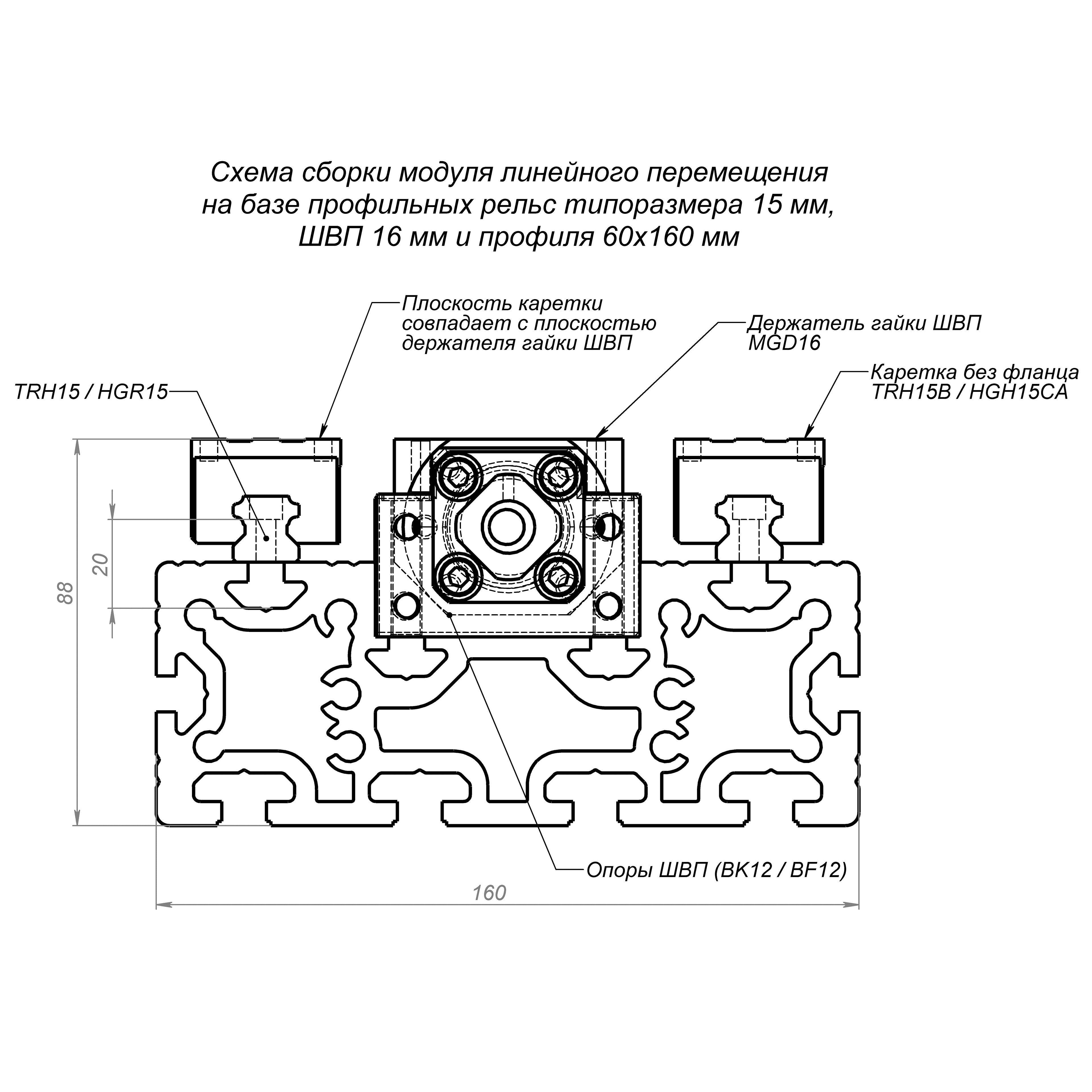

При использовании профильных рельс TRH-15 и опор ШВП BK12 и BF-12, с ШВП 1605 + гайка SFU-1605, плоскость крепления держателя гайки MDG16 совпадет с плоскостью крепления бесфланцевых кареток TRH15-B. При этом корпус каретки не задевает за корпус опорного подшипника.

Данный станочный профиль может использоваться для построение любой из осей станка. Ниже можно скачать 3Д модель готового фрезерного станка из станочного профиля 60х160.
Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.

Пример сборки портала Сборка с цилиндрическими рельсами

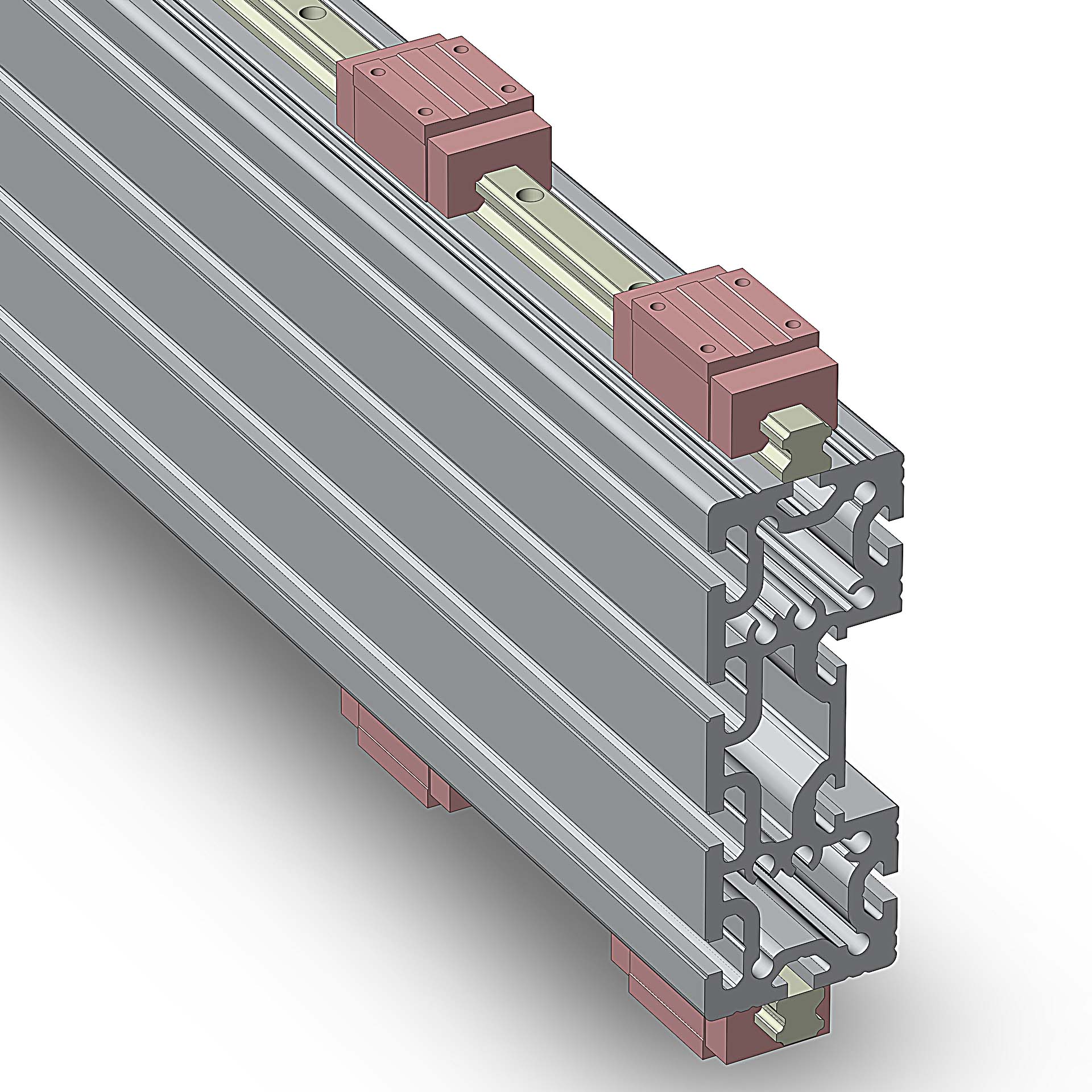

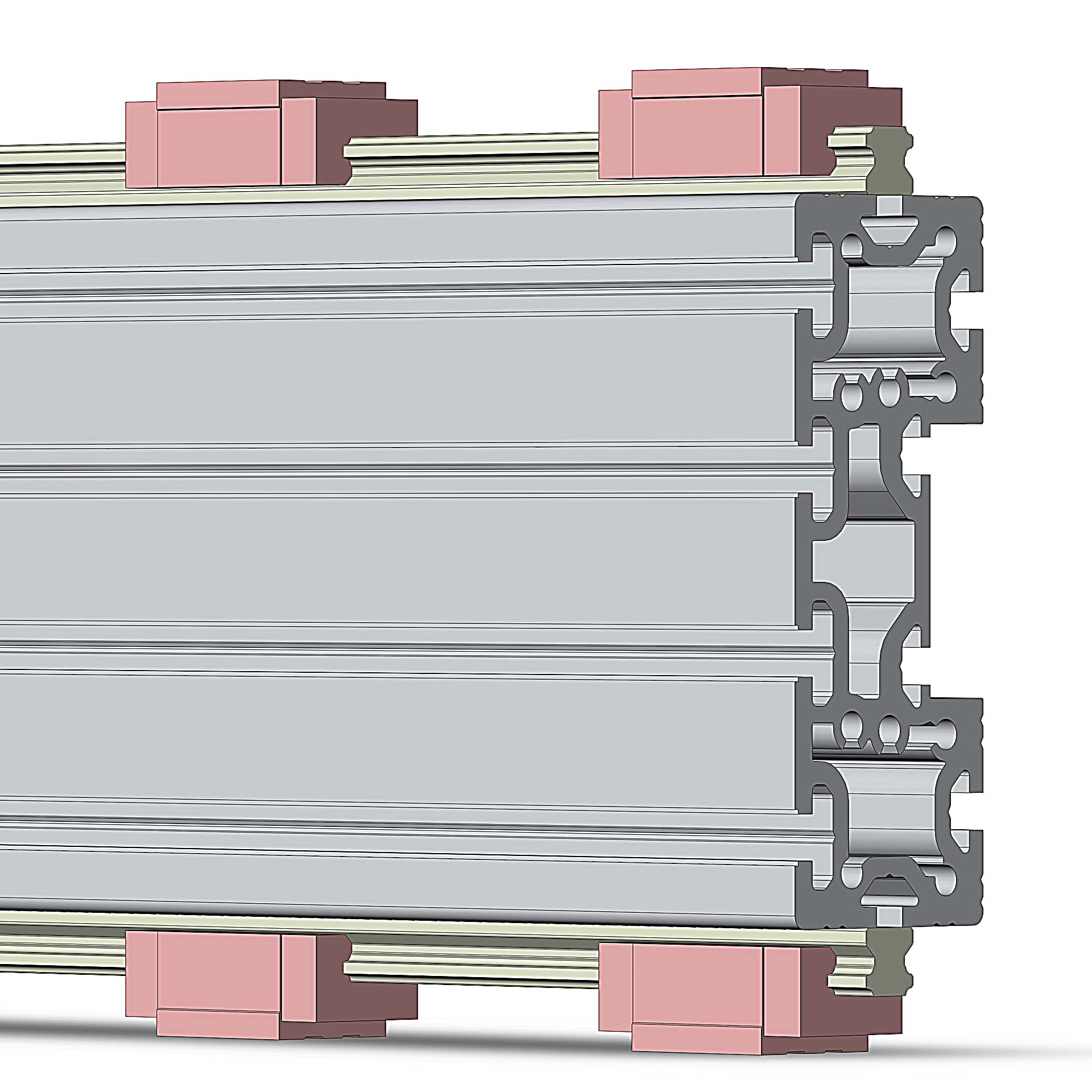

Сборка с рельсами профильными рельсами.JPGПрофильные рельсы и станочный профиль 60х160.JPG

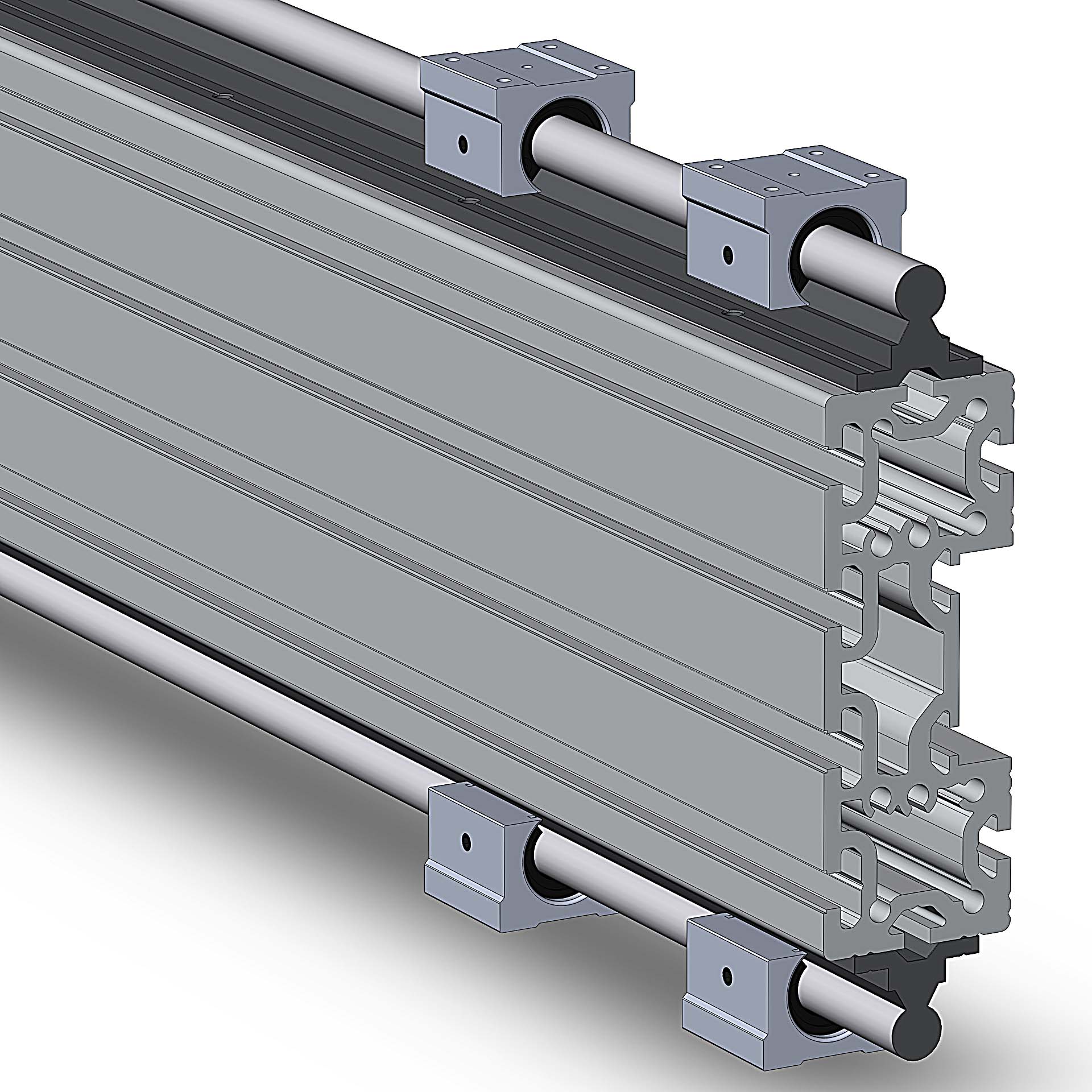

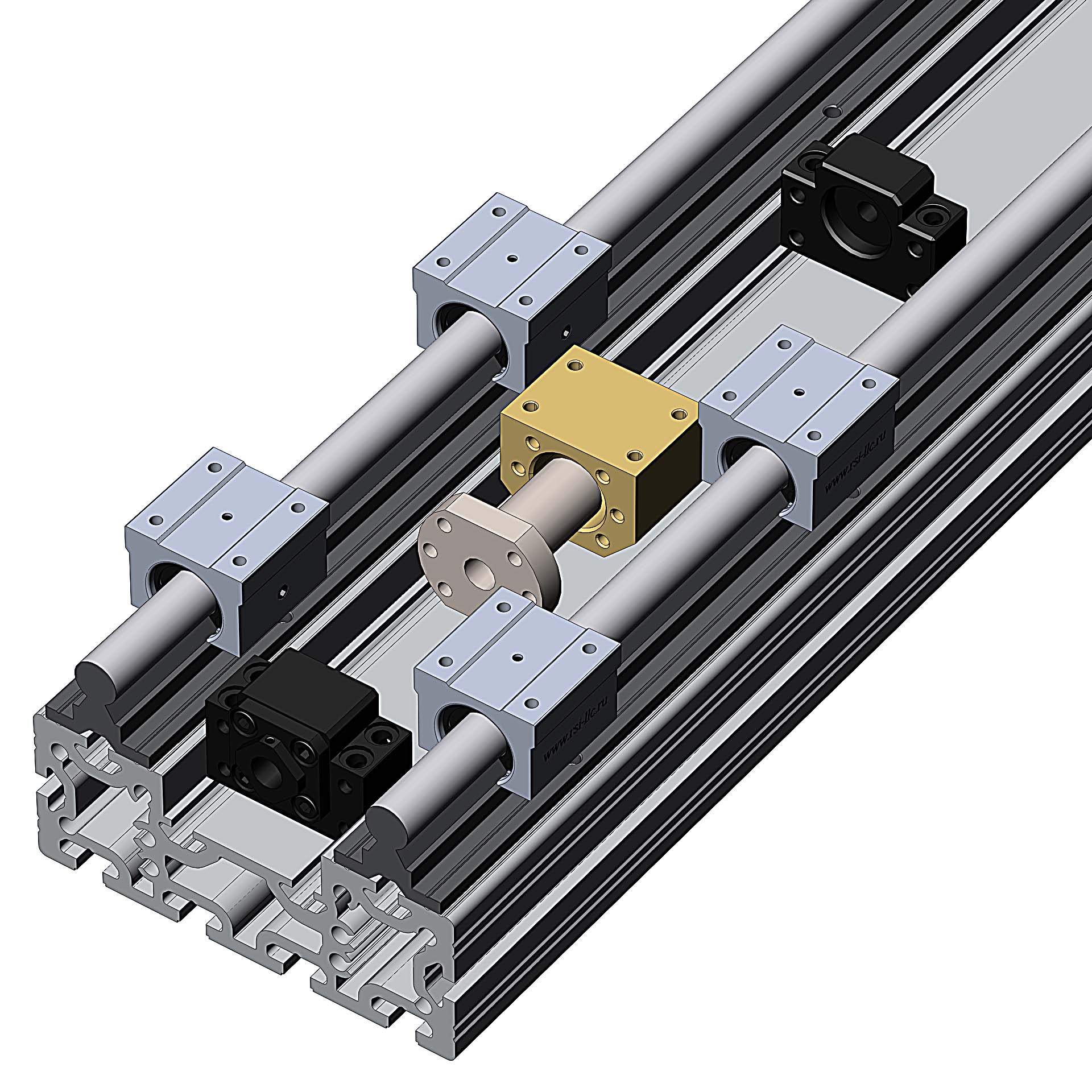

Цилиндрические рельсы и станочный профиль 60х160 мм

Характеристики

Артикул:
 OB-60160-BP
Страна производства Россия:
 Россия
Длина профиля(макс), мм:
 6040 и 3040
Дробеструйная обработка:
 нет
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг/м:
 11,02
Площадь сечения, см2:
 39.45
Момент инерции, Ix(см4):
 1031,94
Момент инерции, Iy(см4):
 141,02
Момент сопротивления, WX (см3):
 128,99
Момент сопротивления, WY (см3):
 47,01
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025

Калькулятор прогиба для профиля OB-60160-BP
