MGD16 | Держатель гайки ШВП SFU1605 и SFU1610

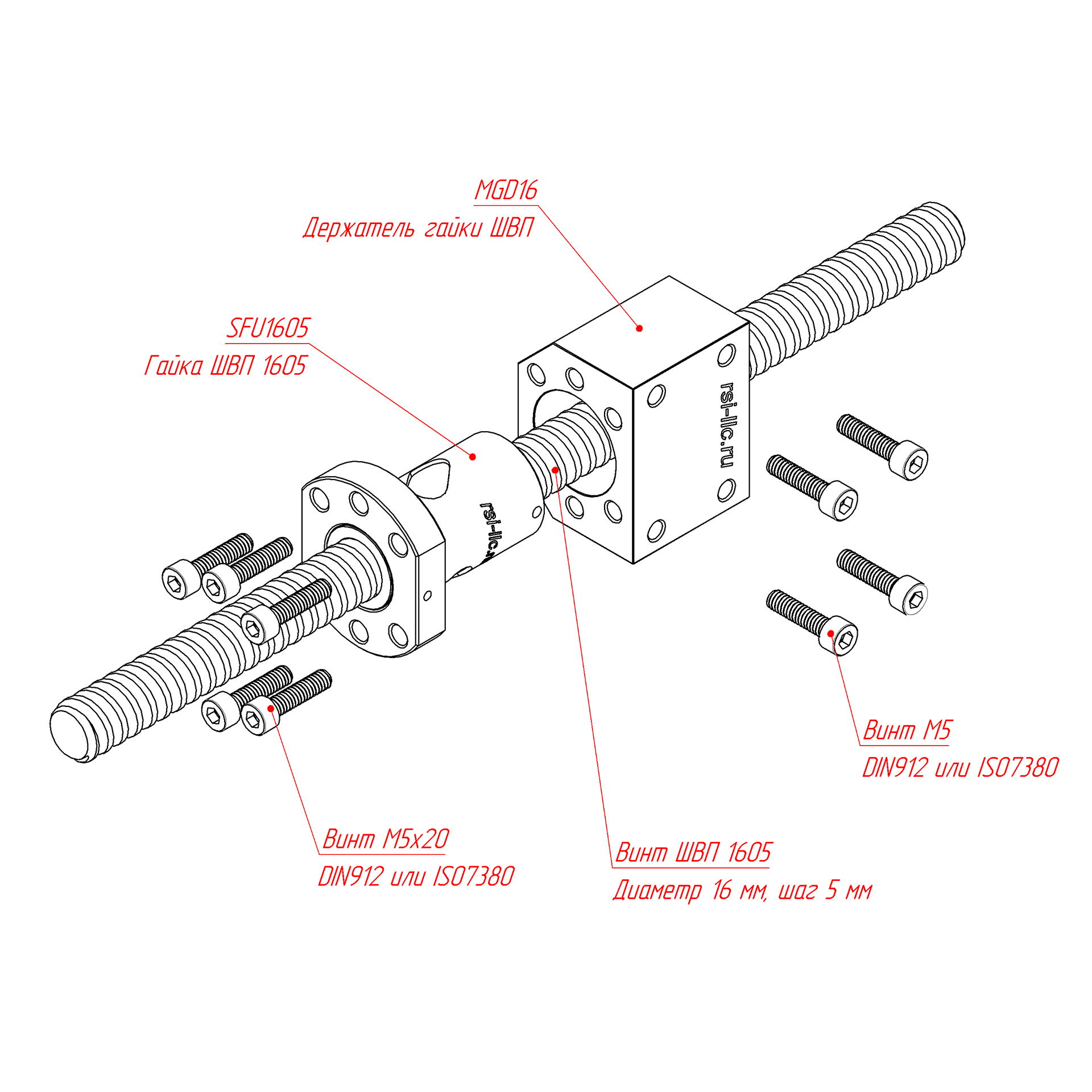

Пример монтажа гайки ШВП на держателе MGD16

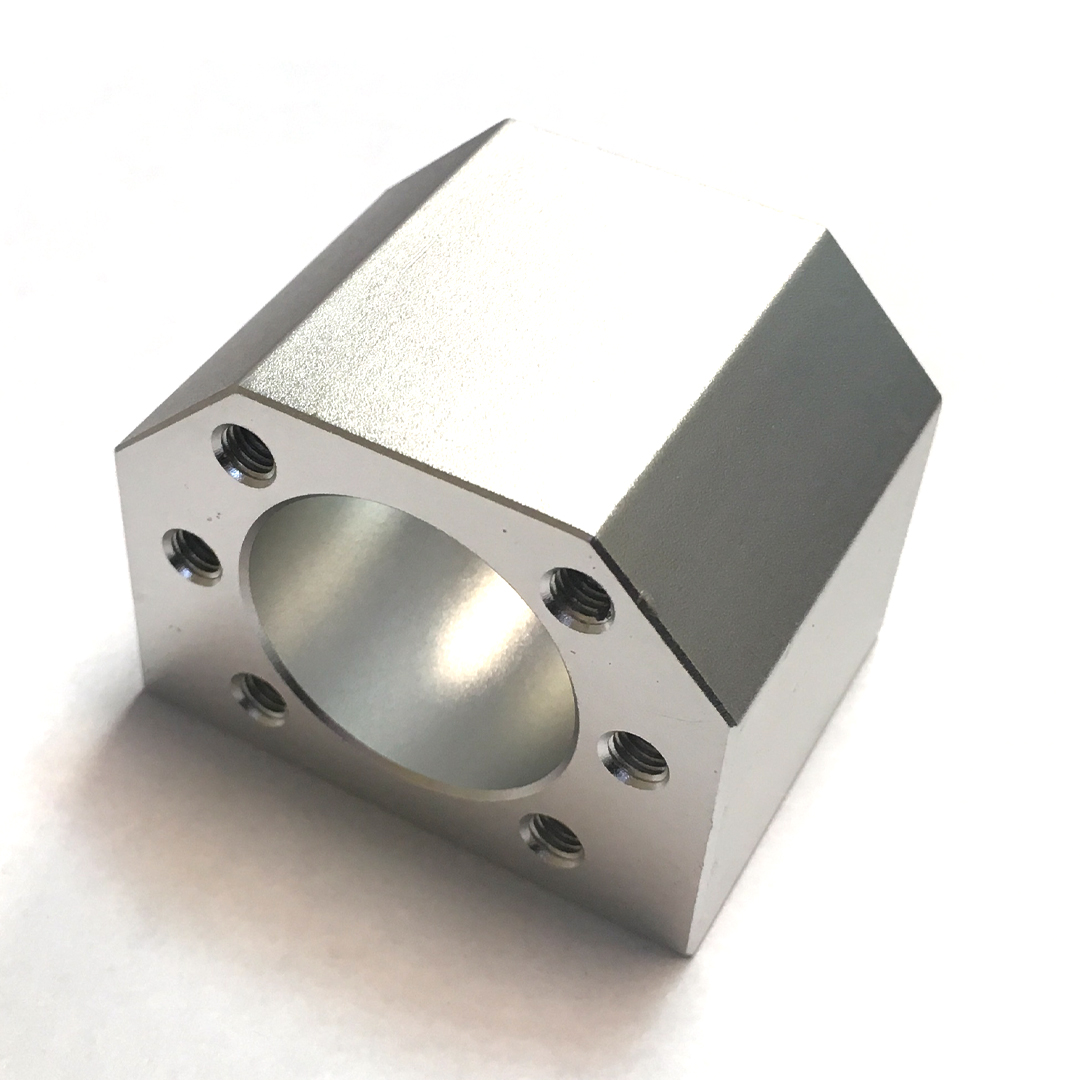

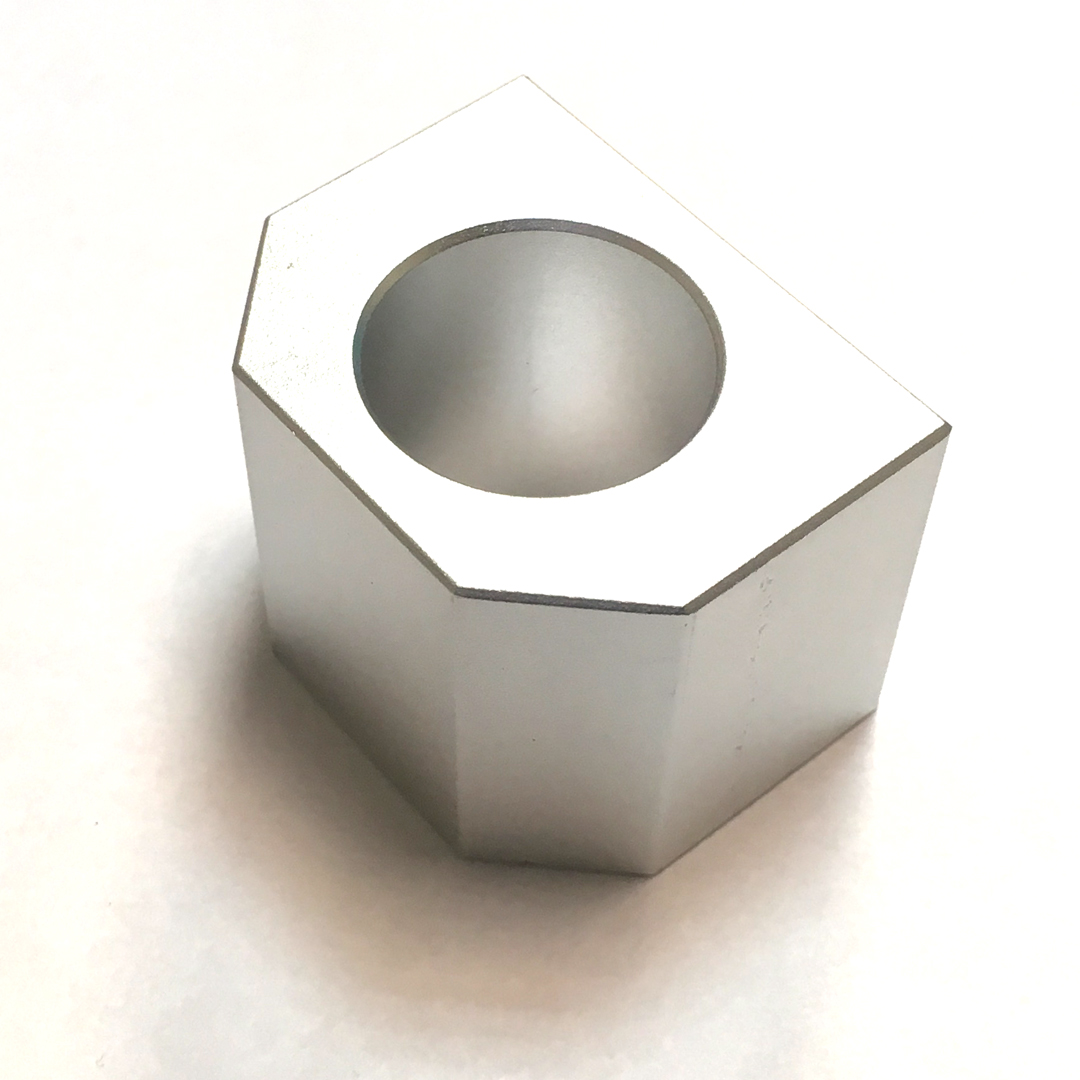

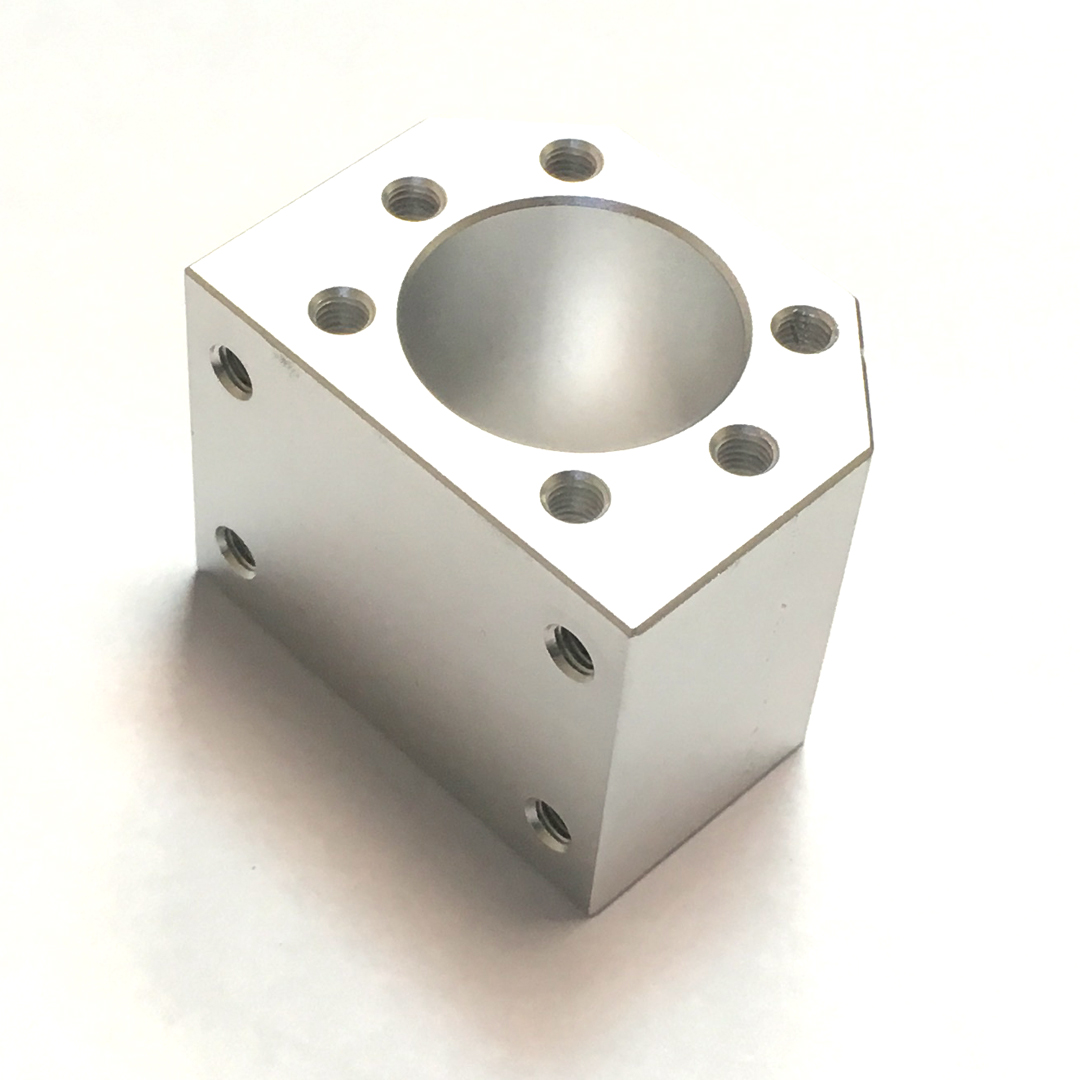

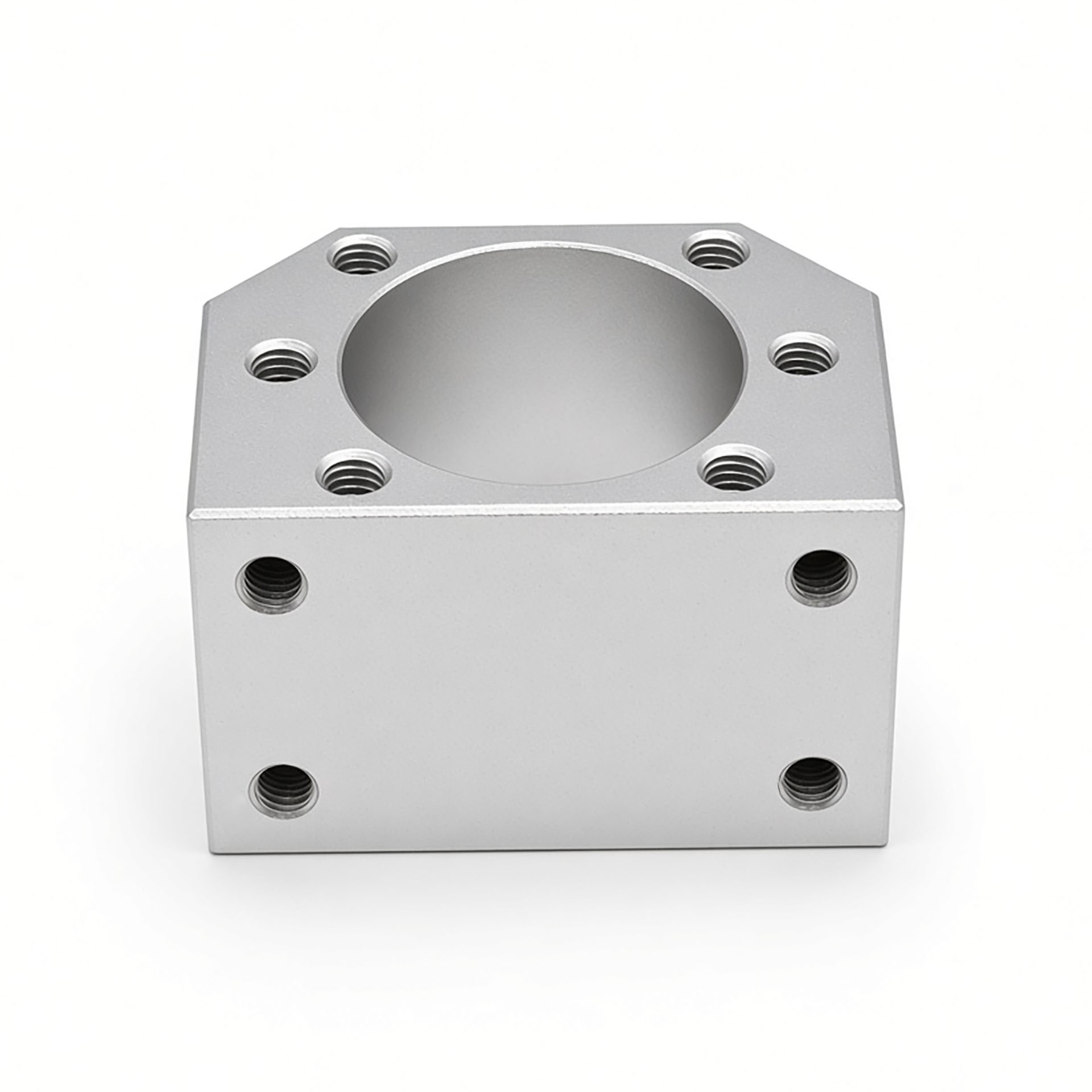

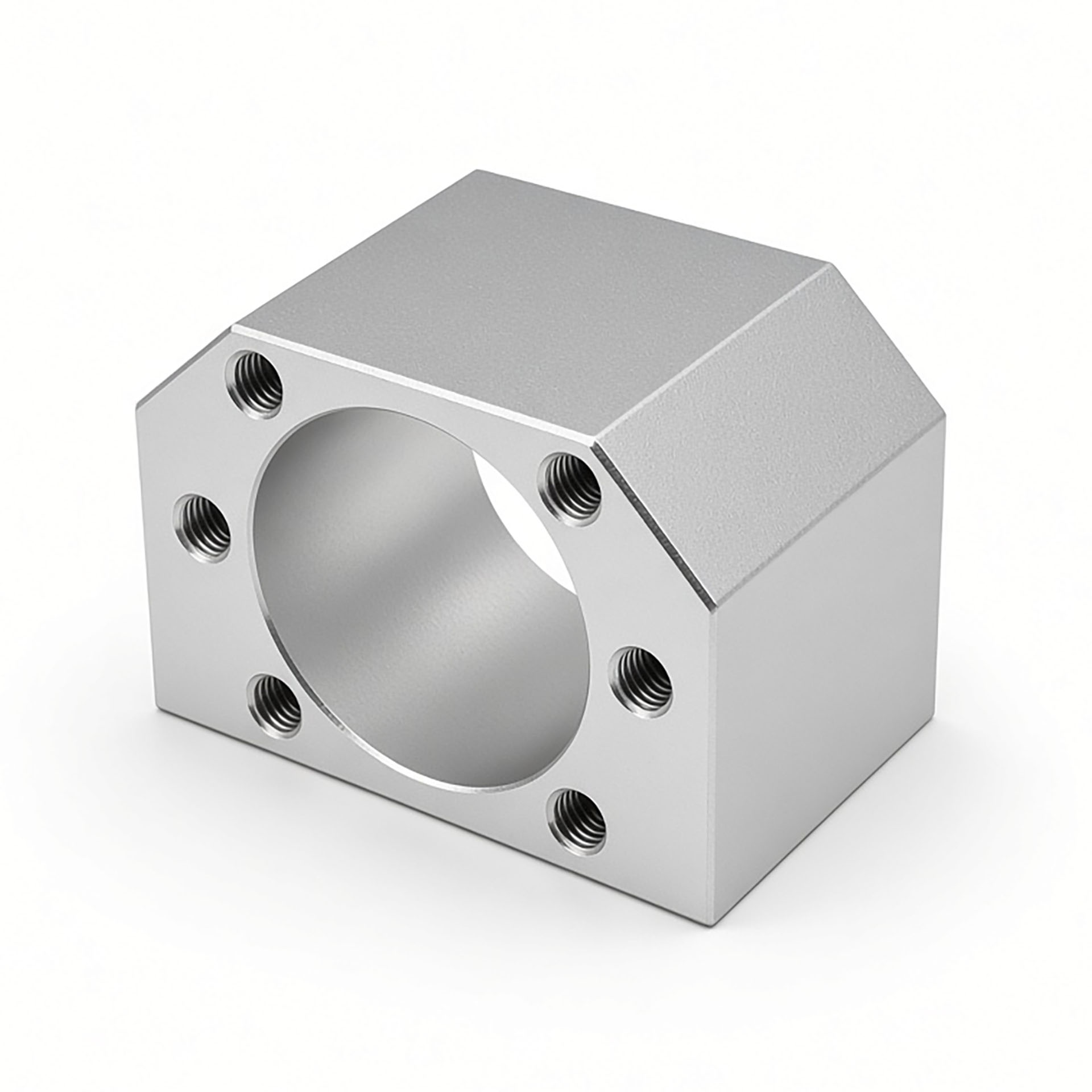

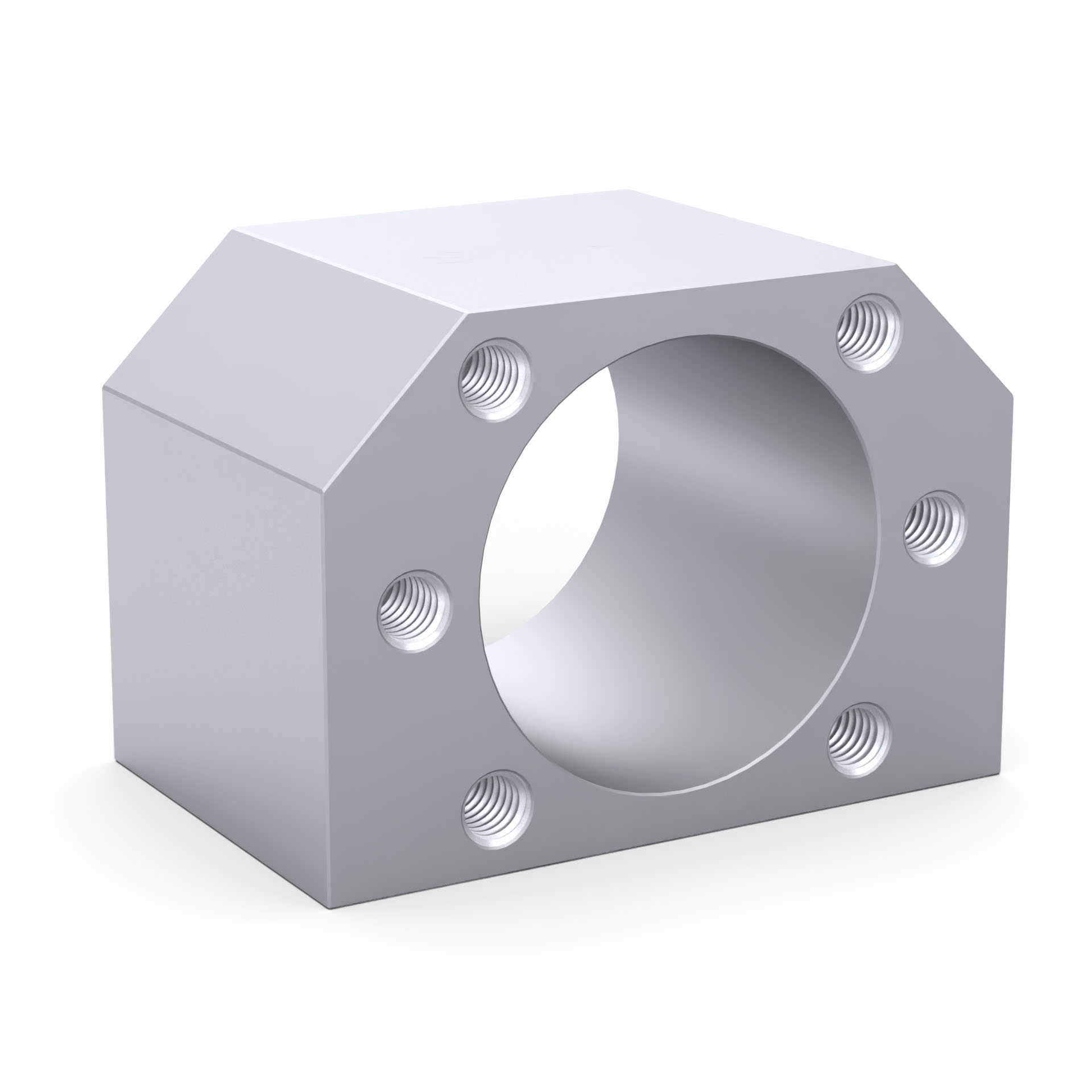

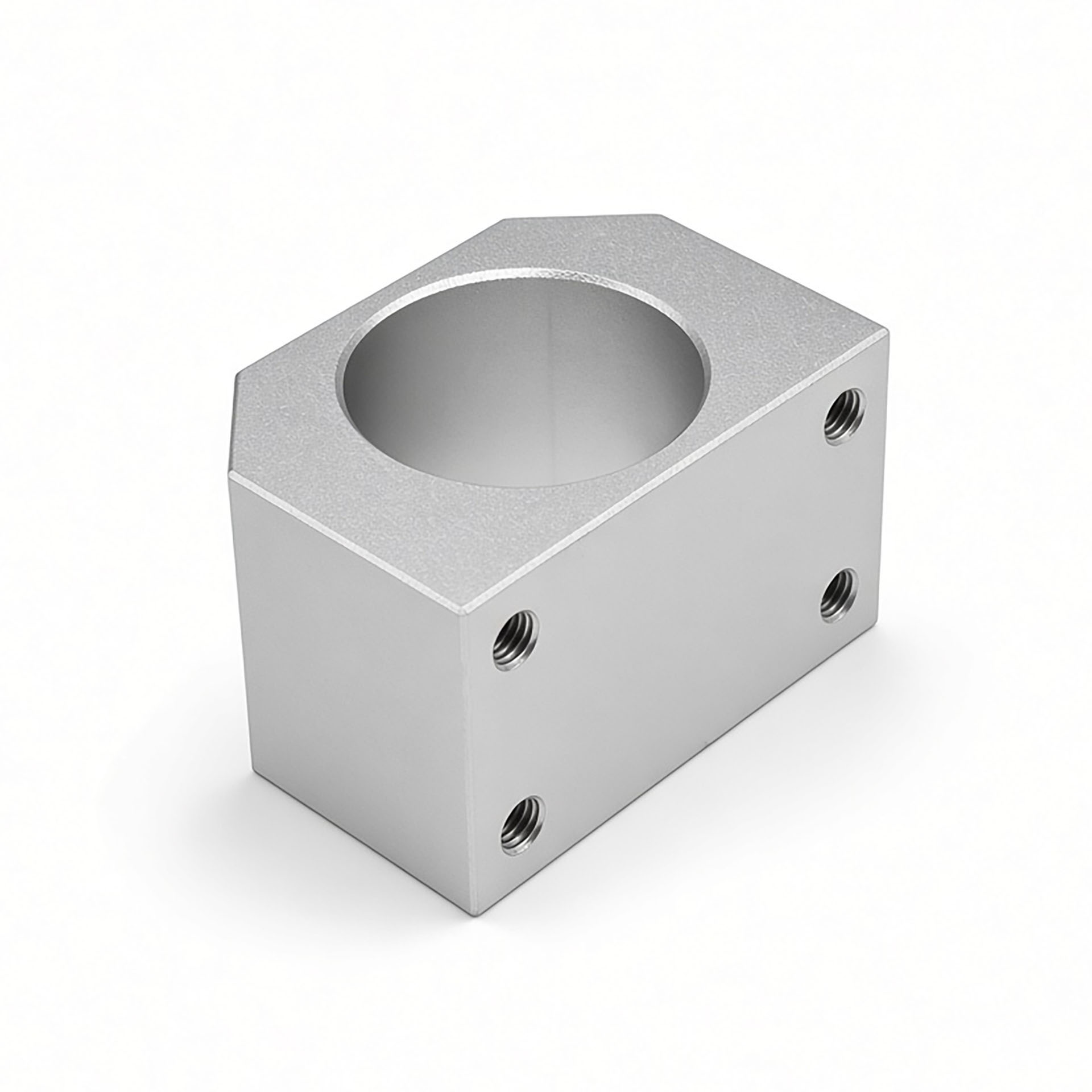

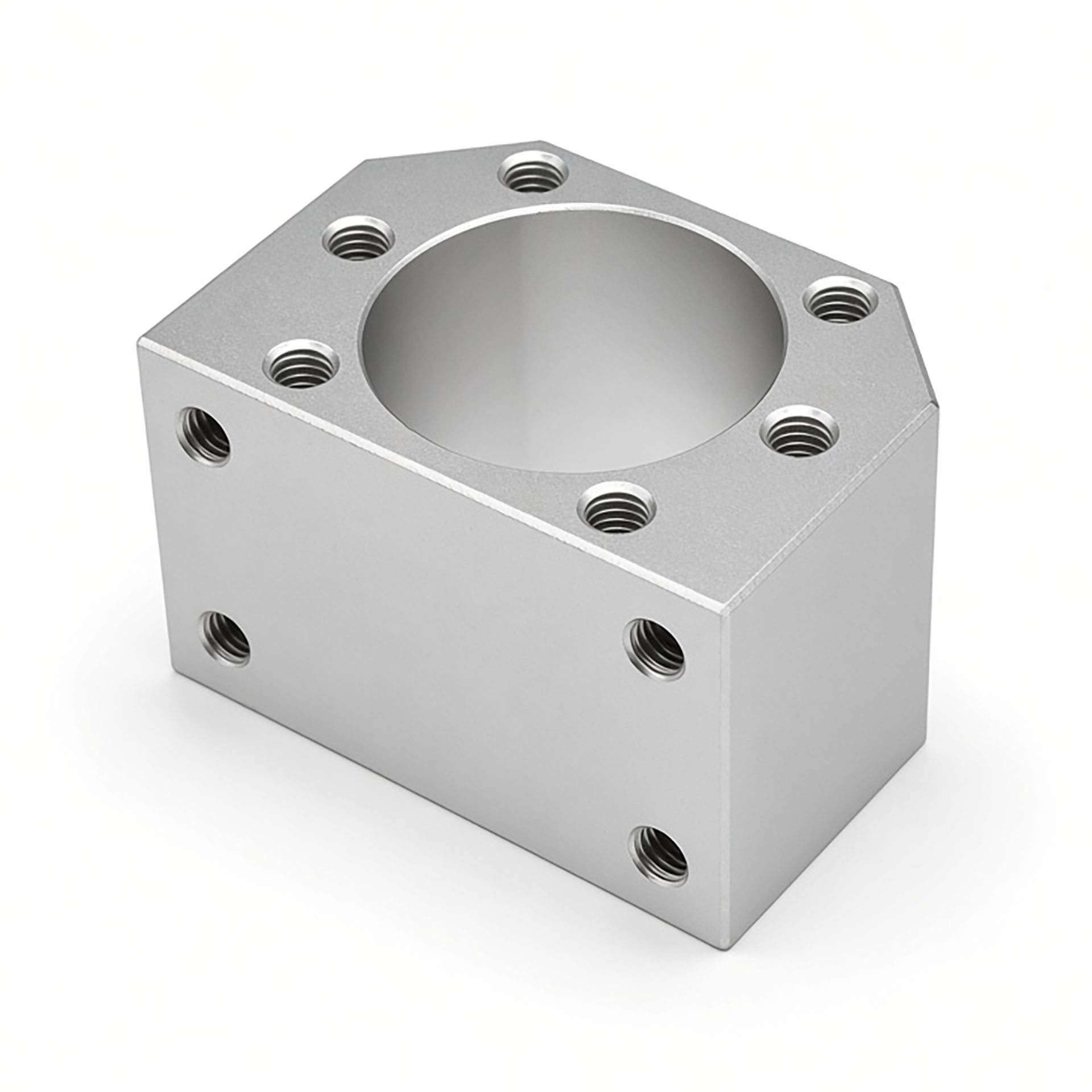

Держатель гайки ШВП MGD16

490.00 руб. от 1 шт

от 10 шт 480.20 ₽ −2%

от 45 шт 470.40 ₽ −4%

от 85 шт 460.60 ₽ −6%

от 170 шт 450.80 ₽ −8%

от 250 шт 441.00 ₽ −10%

от 350 шт 431.20 ₽ −12%

На складе 270 шт

Подобрать комплекты сопутствующих крепежных элементов

Добавить

Файлы для скачивания

3D Модель · STEP

STEP

MGD16 | Держатель гайки ШВП SFU1605 и SFU1610 (3D Модель).STEP

3D Модель · архив ZIP

ZIP

СкачатьАрхив ZIP

MGD16 | Держатель гайки ШВП SFU1605 и SFU1610 (3D Модель).ZIP

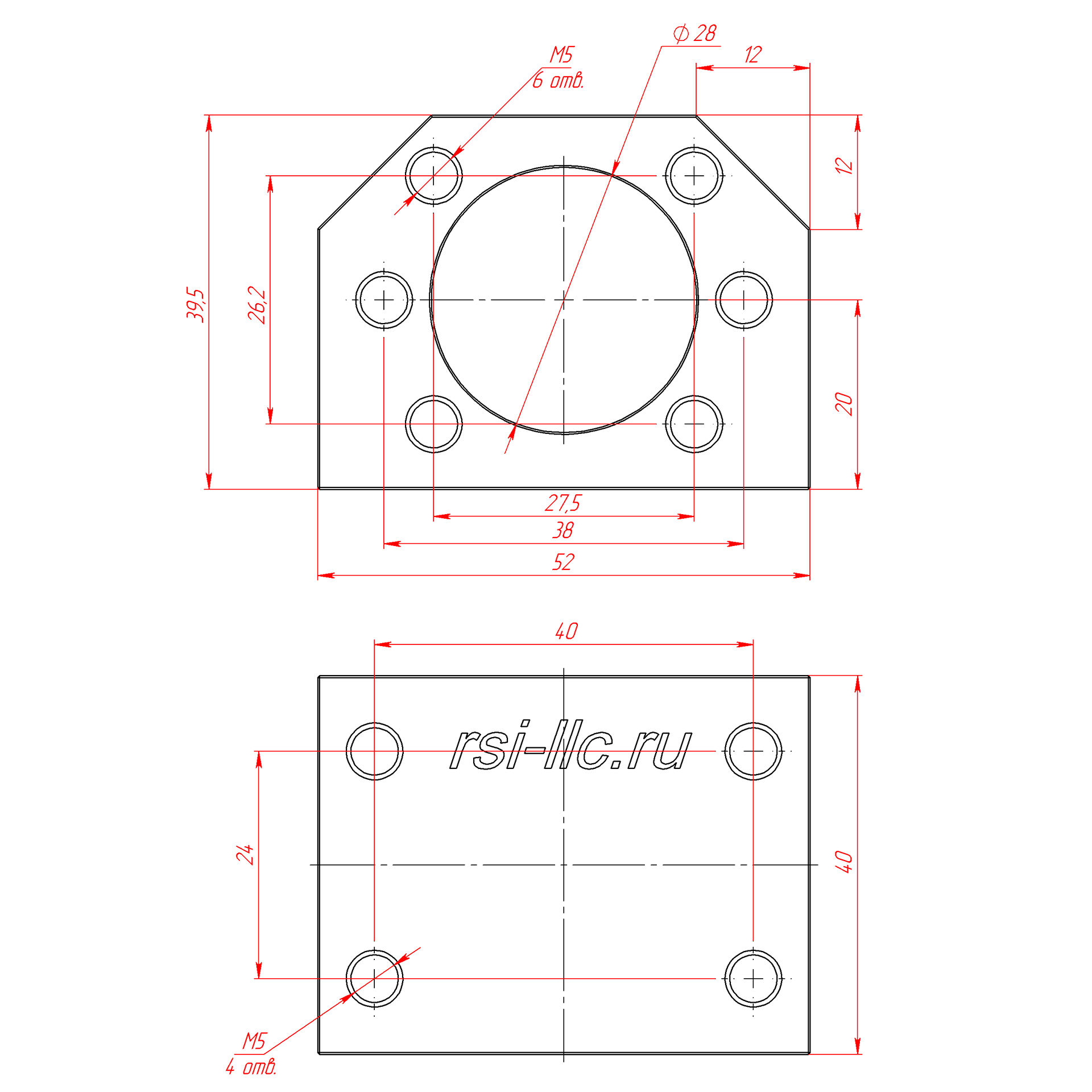

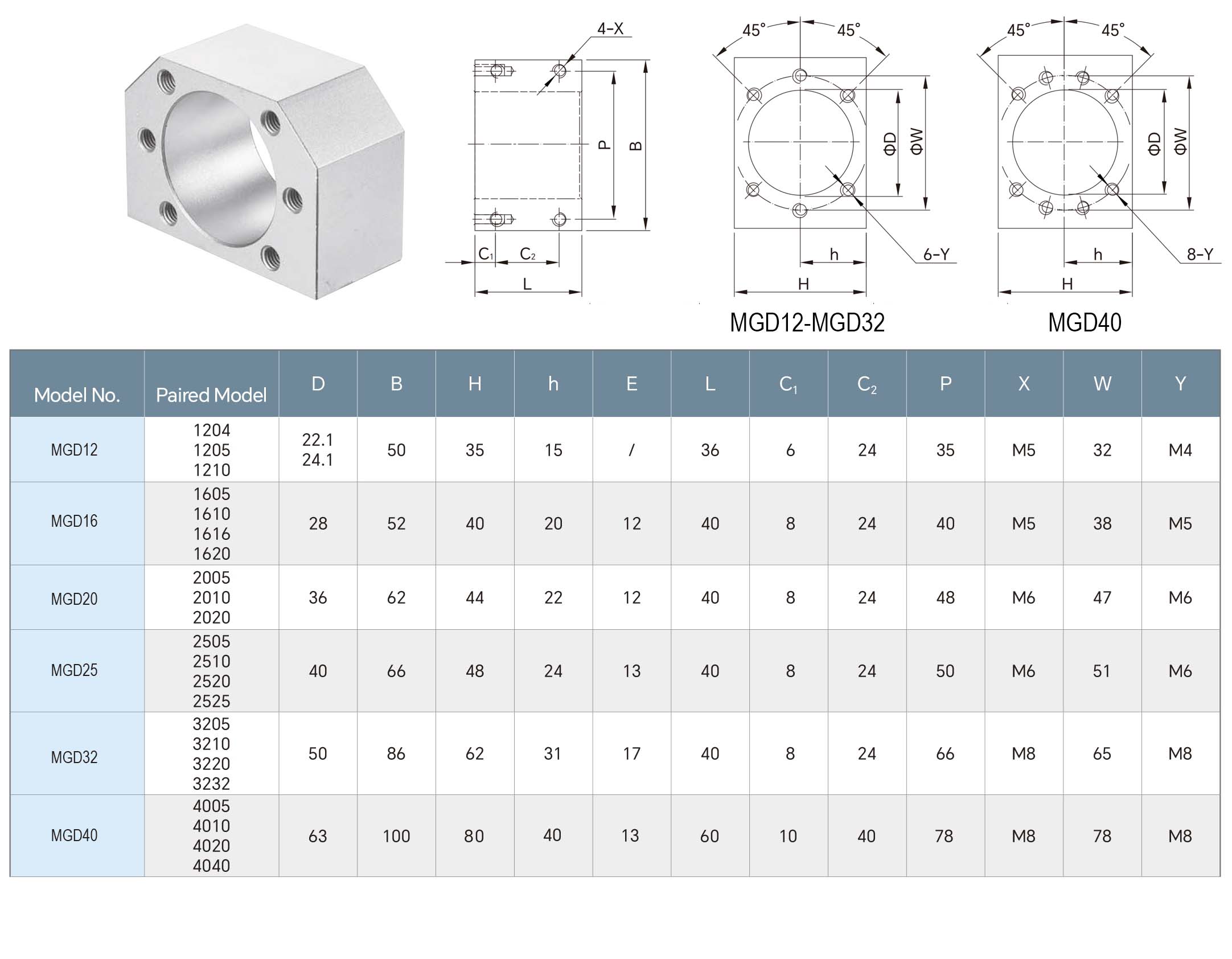

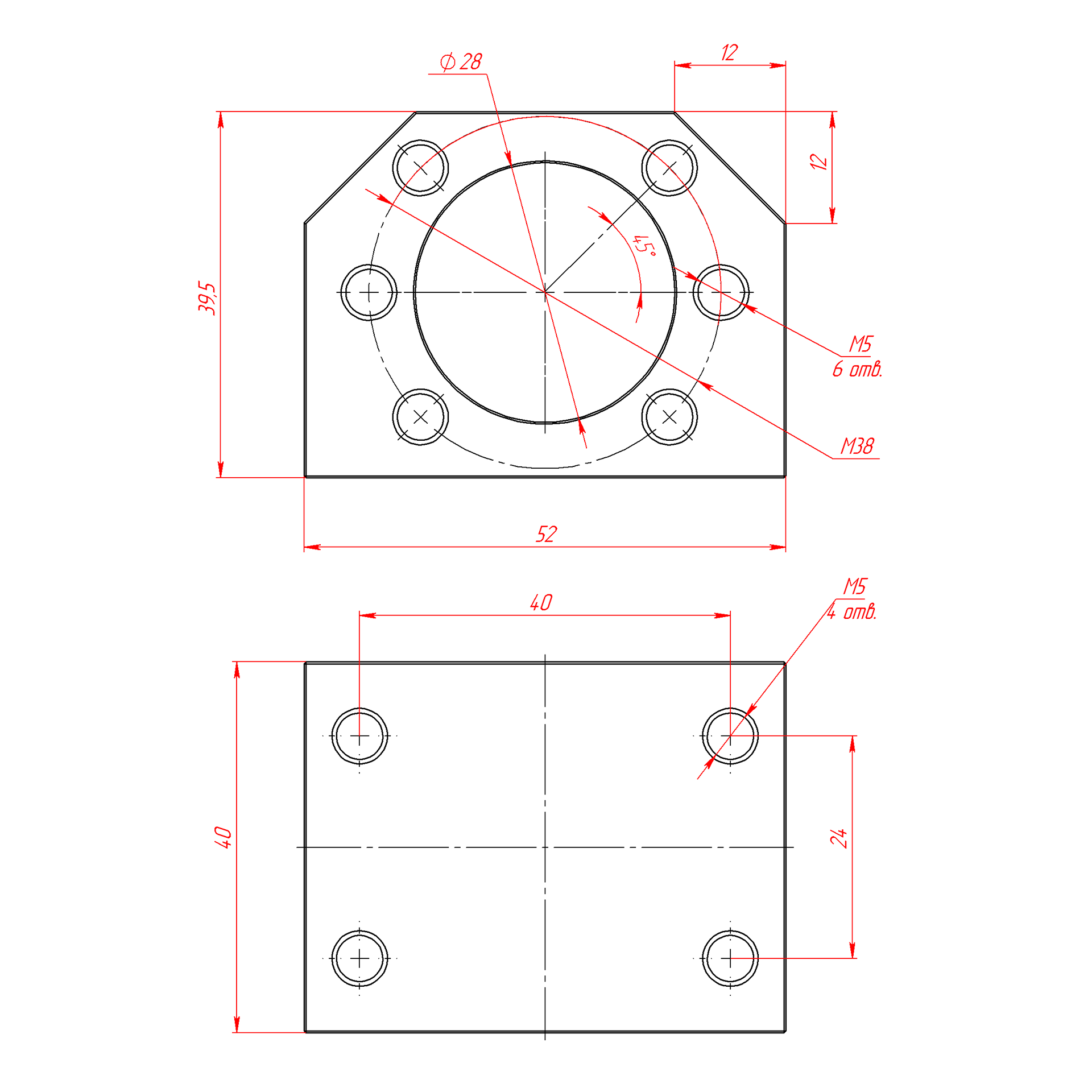

Чертеж · PDF

PDF

MGD16 | Держатель гайки ШВП SFU1605 и SFU1610 (Чертеж).PDF

Описание

Предназначен для монтажа гайки ШВП SFU1605, SFU1610. Снижает вероятность смещения гайки при нагрузках и обеспечивает стабильную передачу линейного движения.
Может использоваться при сборке новых механизмов, а также при модернизации существующих приводов с ШВП.

Совместим со всеми гайками 16 мм с фланцем по стандарту DIN 69051 (ISO 3408).

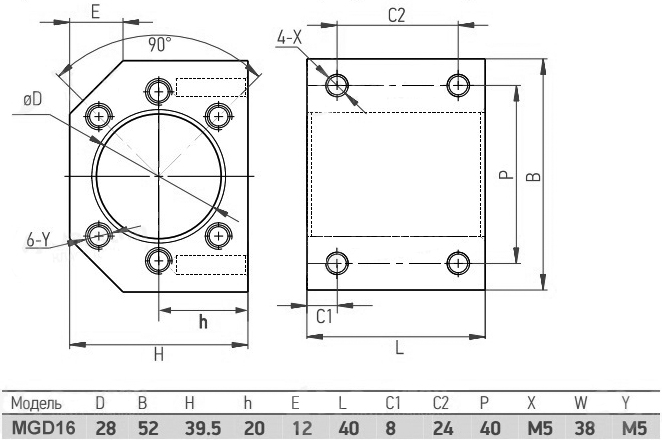

Характеристики

Артикул:	MGD16
Материал:	Алюминий
Покрытие:	Анодирование
Вес, кг:	0,134

Комплекты сопутствующих крепежных элементов для арт. MGD16

Для крепления гайки ШВП к держателю

Винт М5х20 DIN912 (полуцилиндр) кл. пр. 8.8×6

28,80 ₽/компл. в наличии
