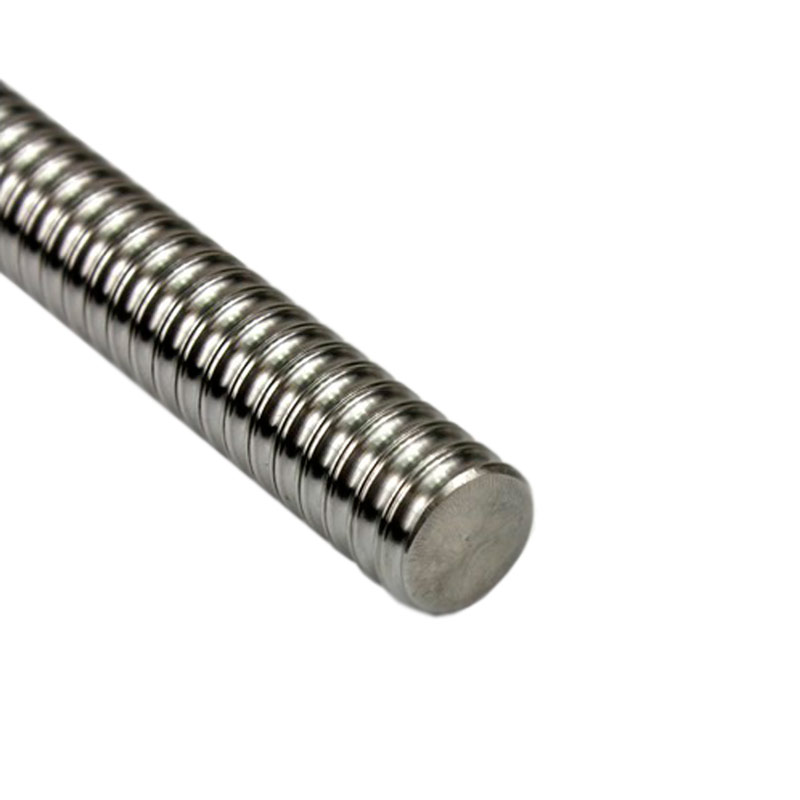

BS-1605 | Винт ШВП диаметр 16 мм, шаг 5 мм

Винт ШВП 1605 - это главный элемент шарико-винтовой пары: вращение с вала двигателя превращается в линейный ход каретки или стола с высоким КПД и повторяемостью. Цифры в маркировке читаются просто: 16 – диаметр вала, 05 – ход гайки за полный оборот, мм.
Принцип работы:

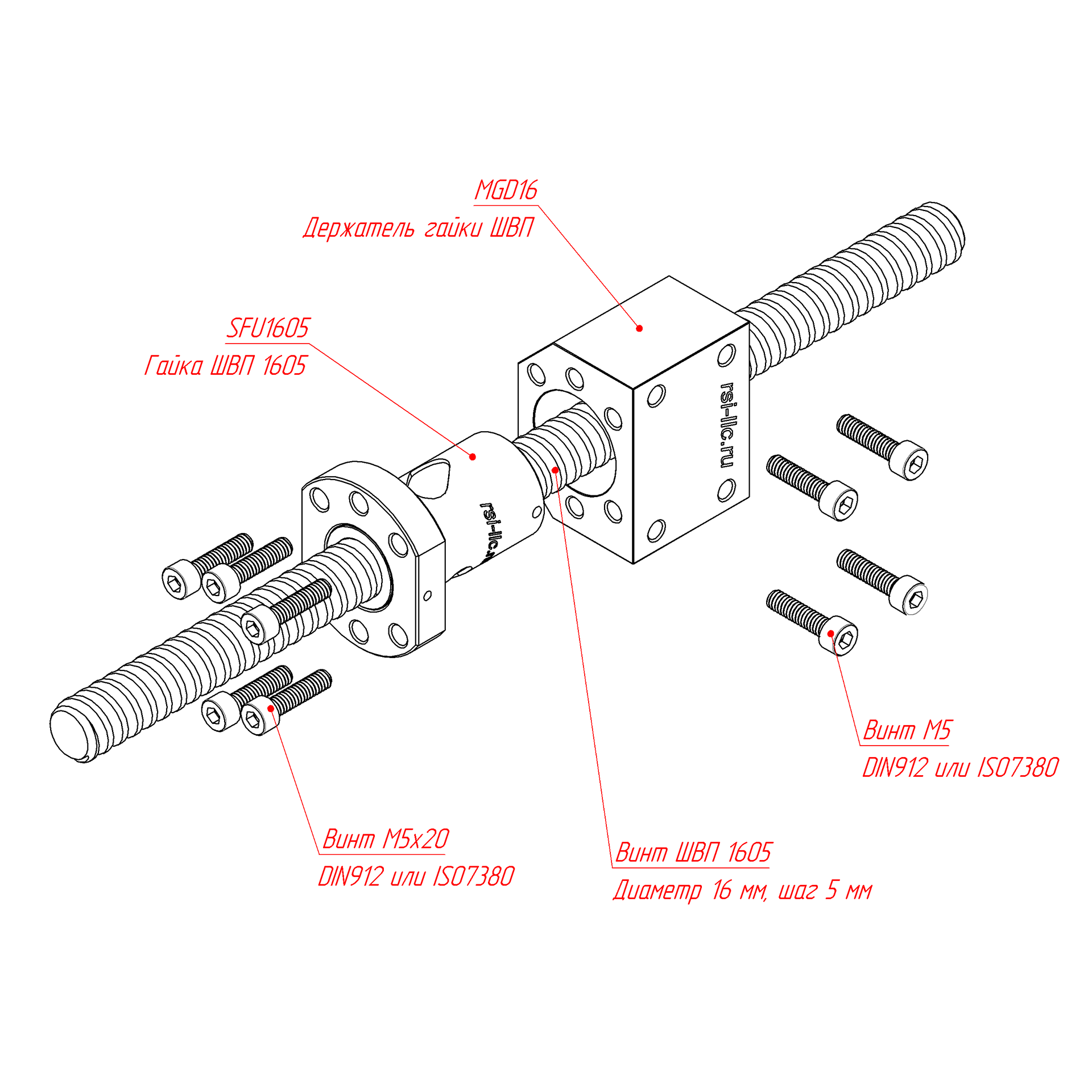

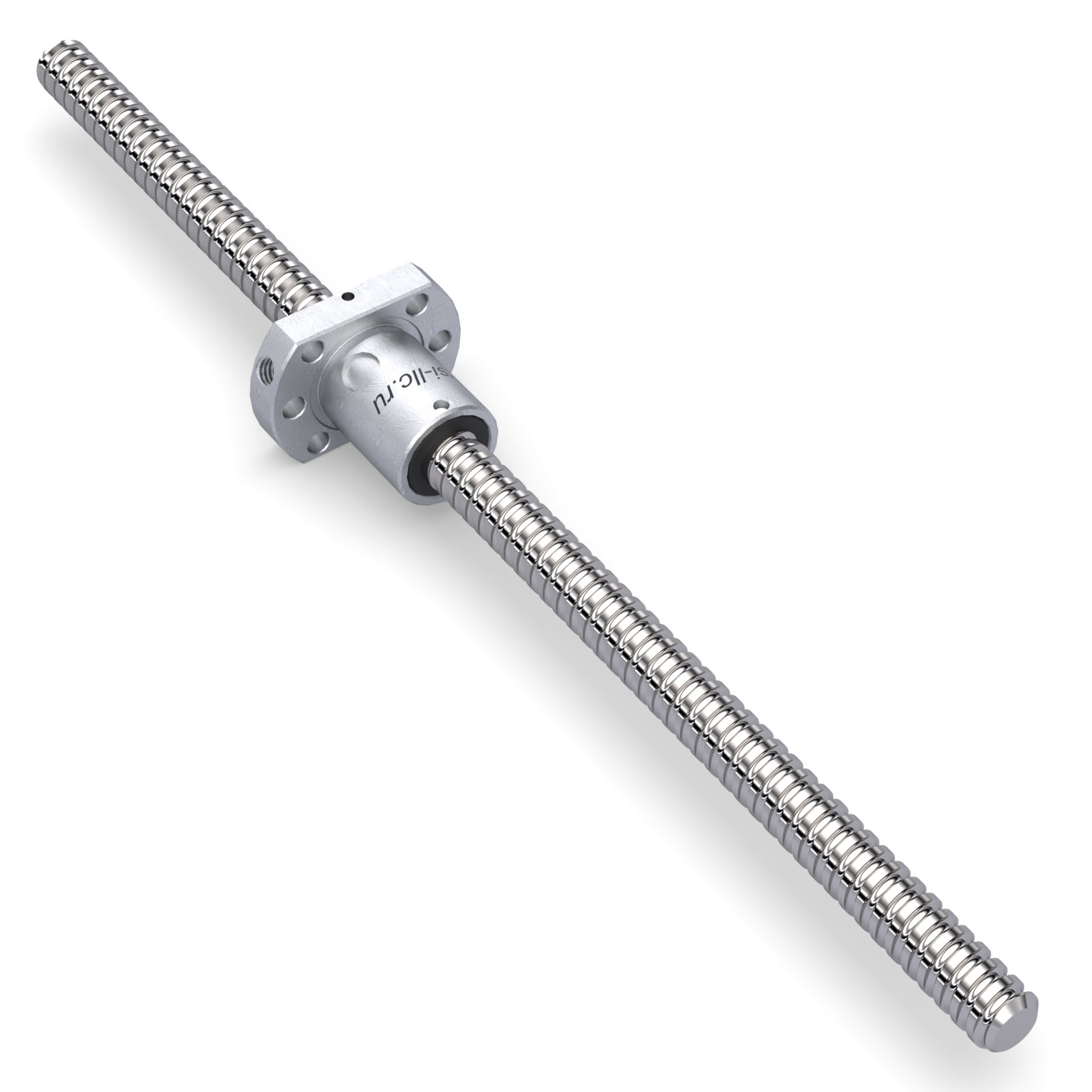

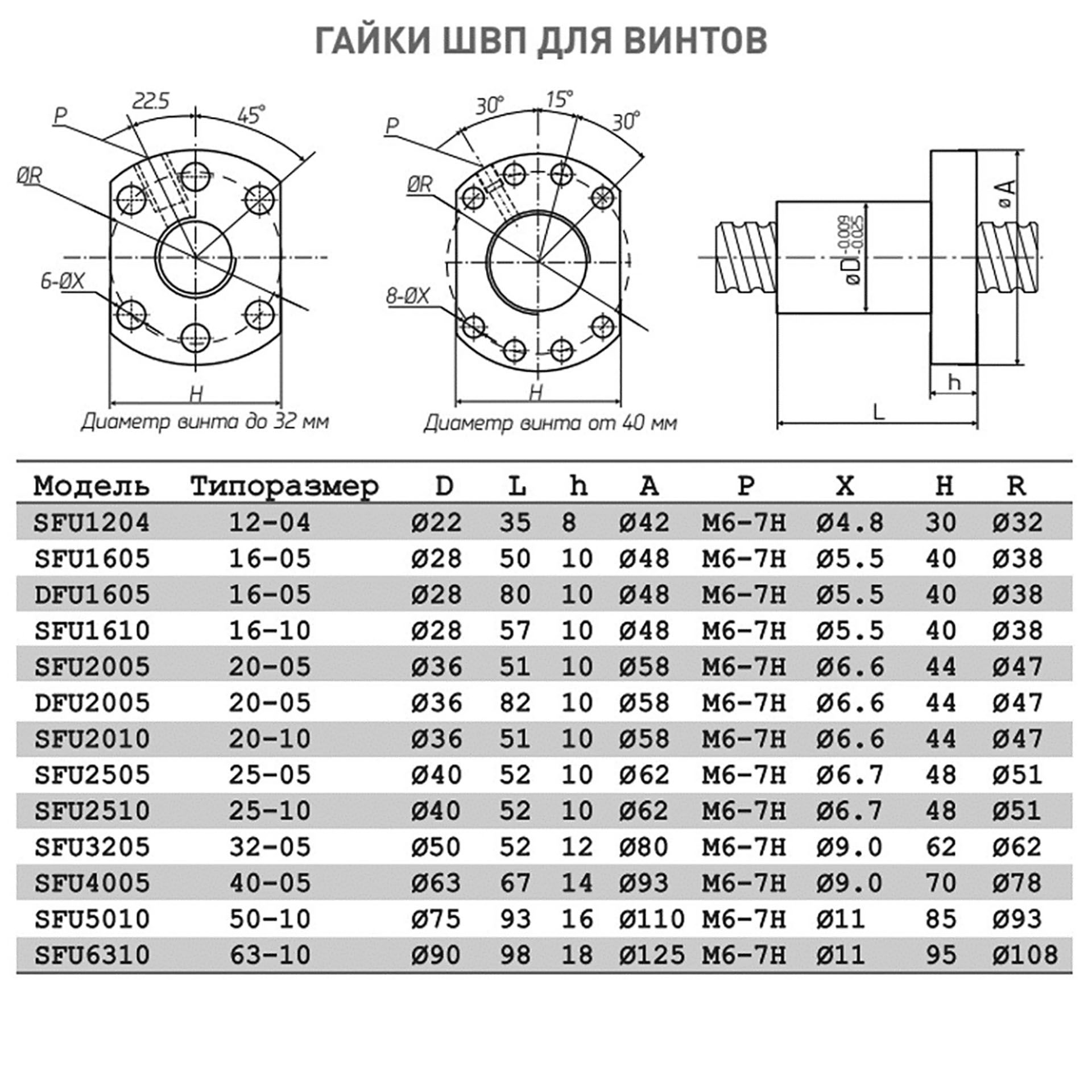

Винт работает только в паре с фланцевой гайкой SFU1605. Между профилем винта и каналами гайки катятся шарики диаметром 3,175 мм – за счёт качения, а не скольжения, передача почти не «съедает» мощность привода и держит стабильный ход при частых реверсах. Однозаходная правая резьба – стандарт для осей X и Y большинства настольных и портальных ЧПУ.

---

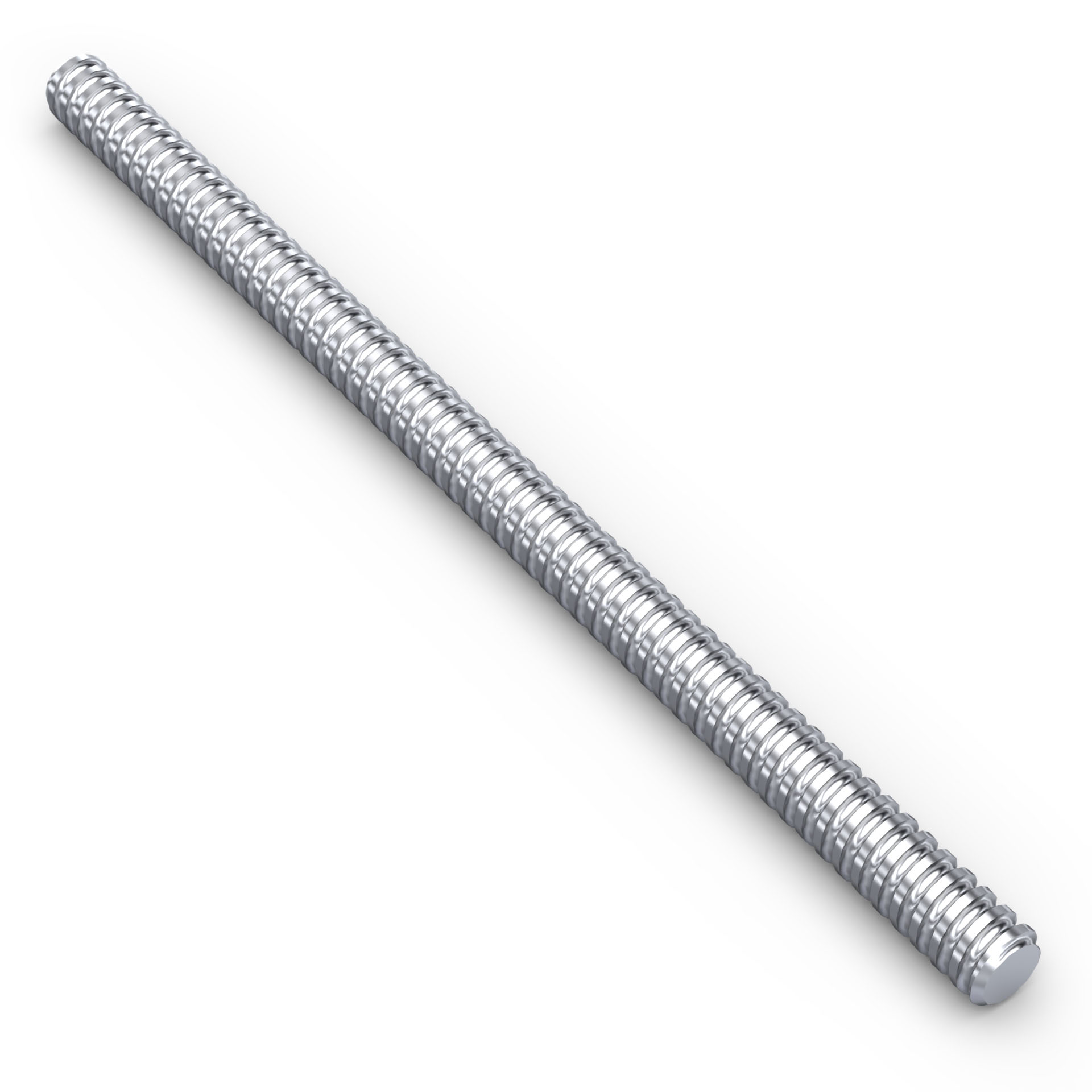

Продается отрезками, кратными 1000 мм, без токарной обработки концов.
Рез осуществляется абразивной отрезной пилой, вследствие чего: Точность реза составляет ±5мм. Кроме этого, заказанная длина может быть на 10 мм короче (толщина диска + биение отрезной пилы). Угол реза в 90 градусов не гарантируется. На концах возможны цвета побежалости. Просьба учитывать эти условия при заказе продукции. Для получения большей точности предусмотрите соответствующий припуск в заявке для последующей самостоятельной обработки в точный размер.
