BK-12 | Опора фиксирующая вал 12 мм

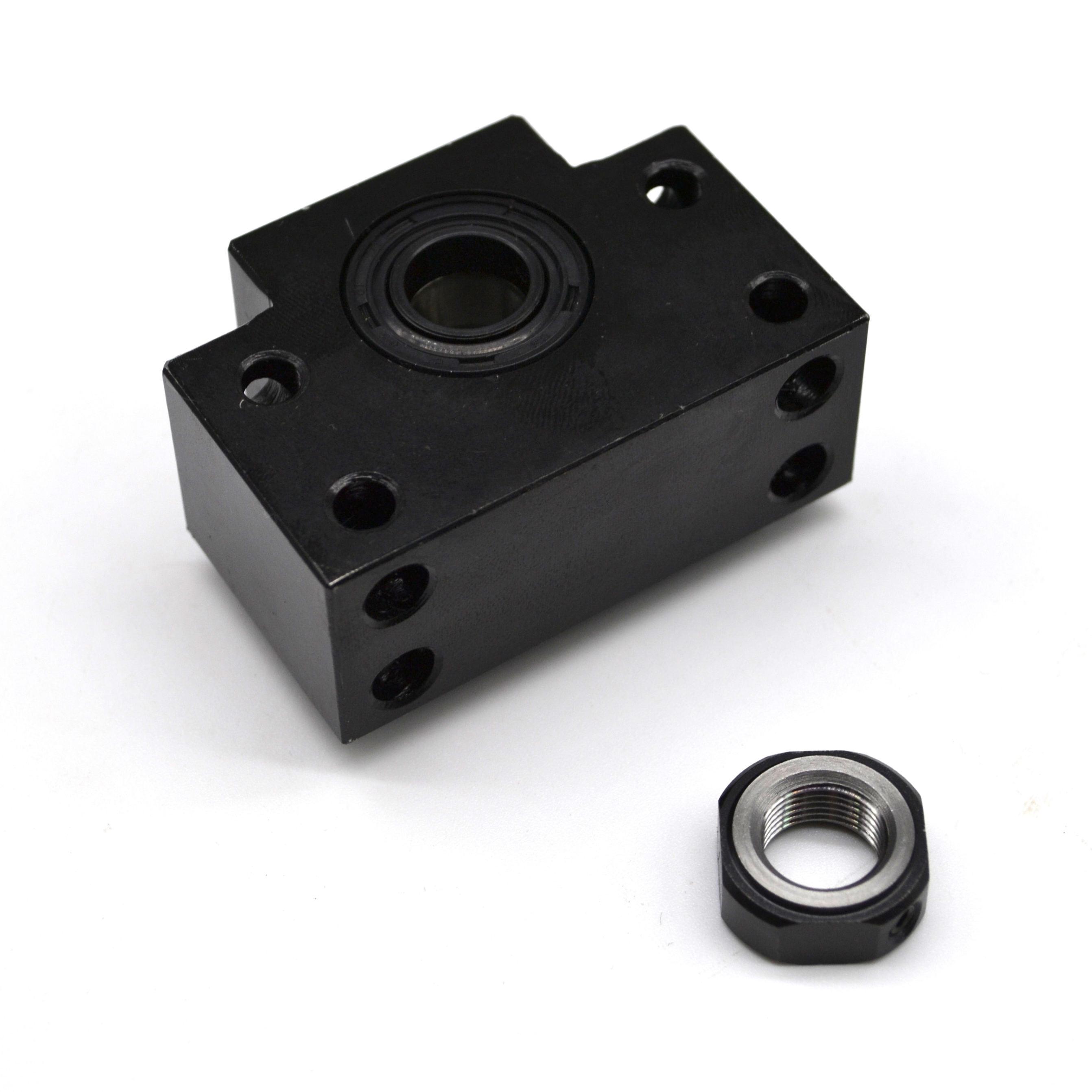

Фиксирующая опора для вала 12 мм

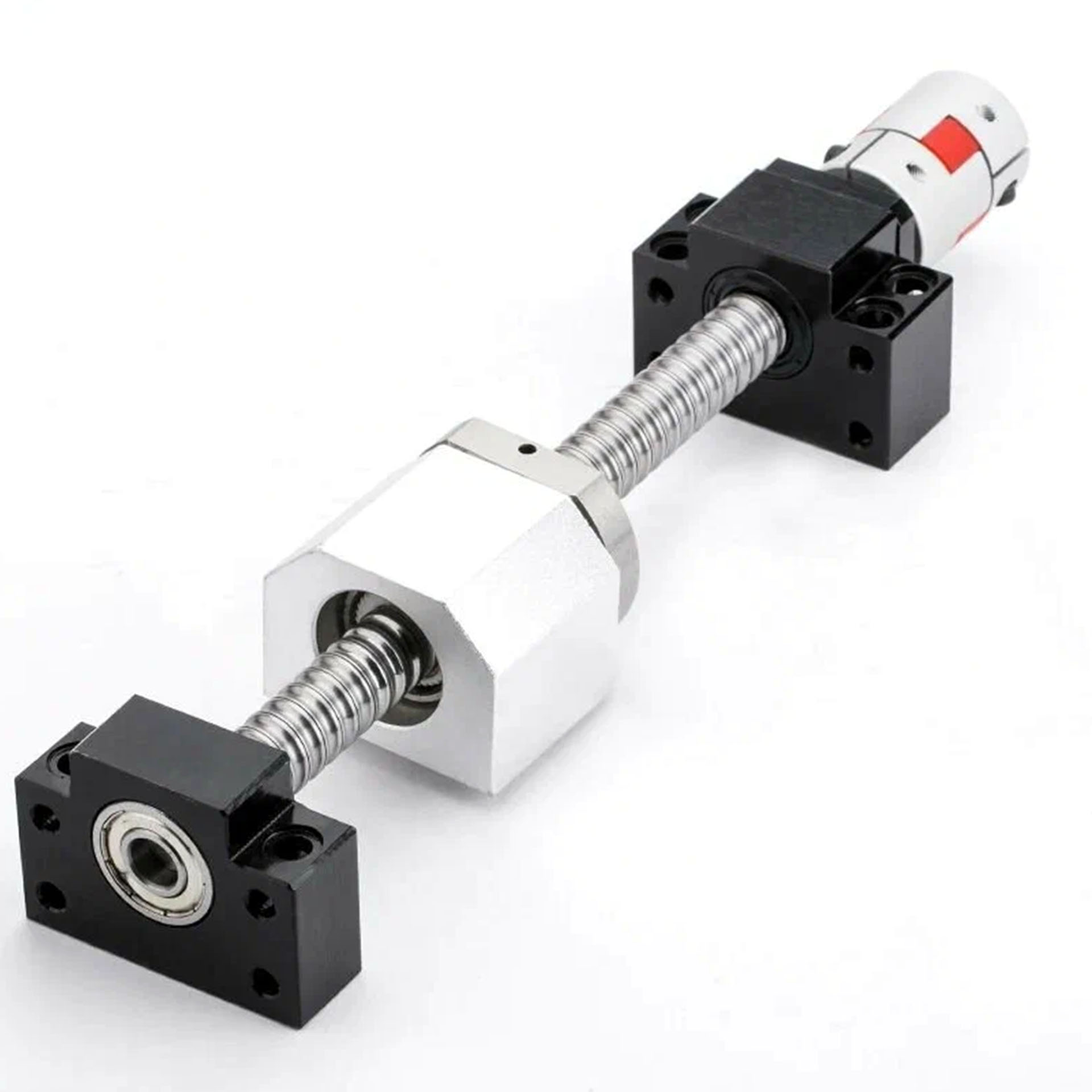

Пример узла с винтом ШВП и фиксирующей опоры

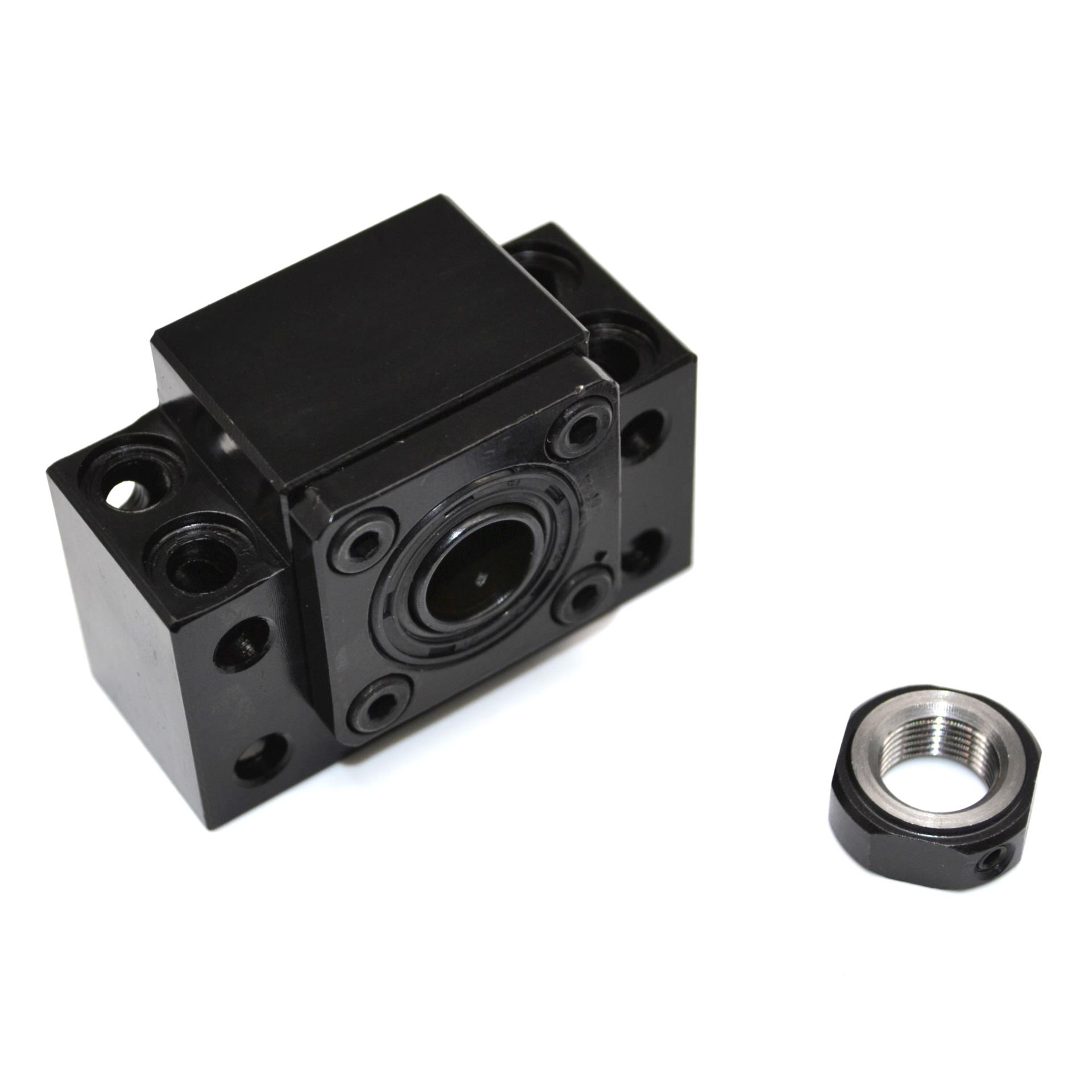

Опора для фиксации вала 12 мм

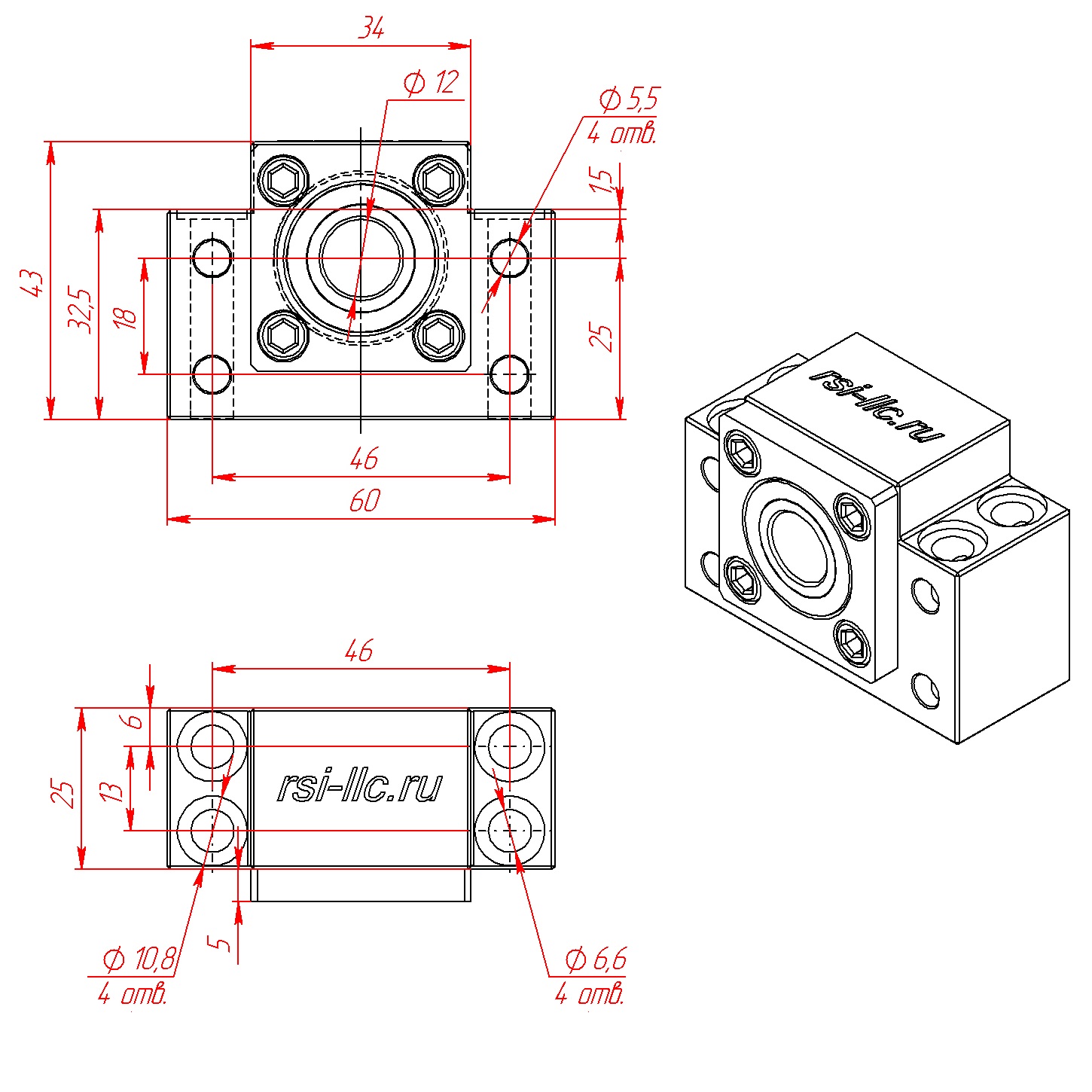

Чертёж фиксирующей опоры для вала 12 мм

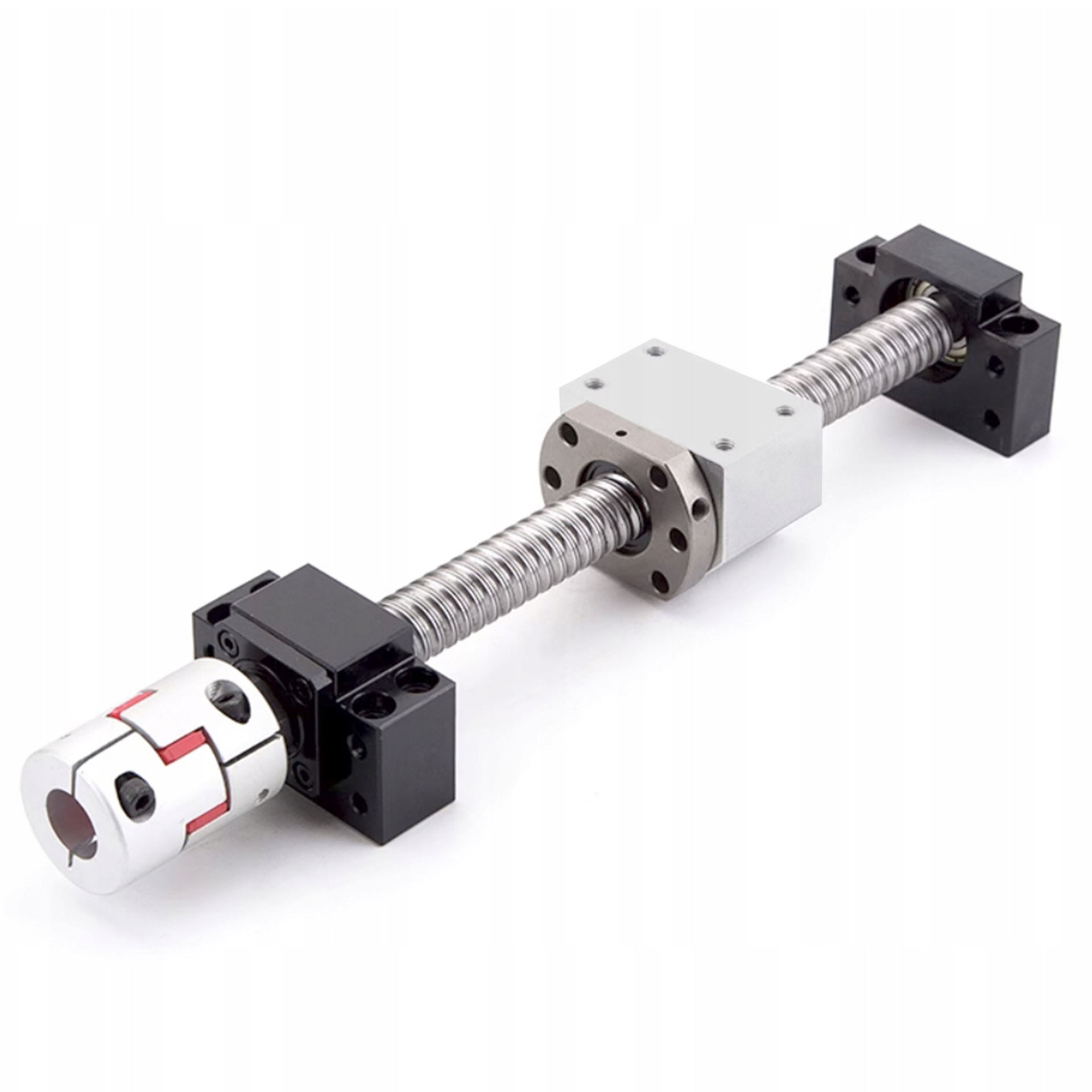

Пример узла с винтом ШВП, гайкой ШВП и держателем гайки

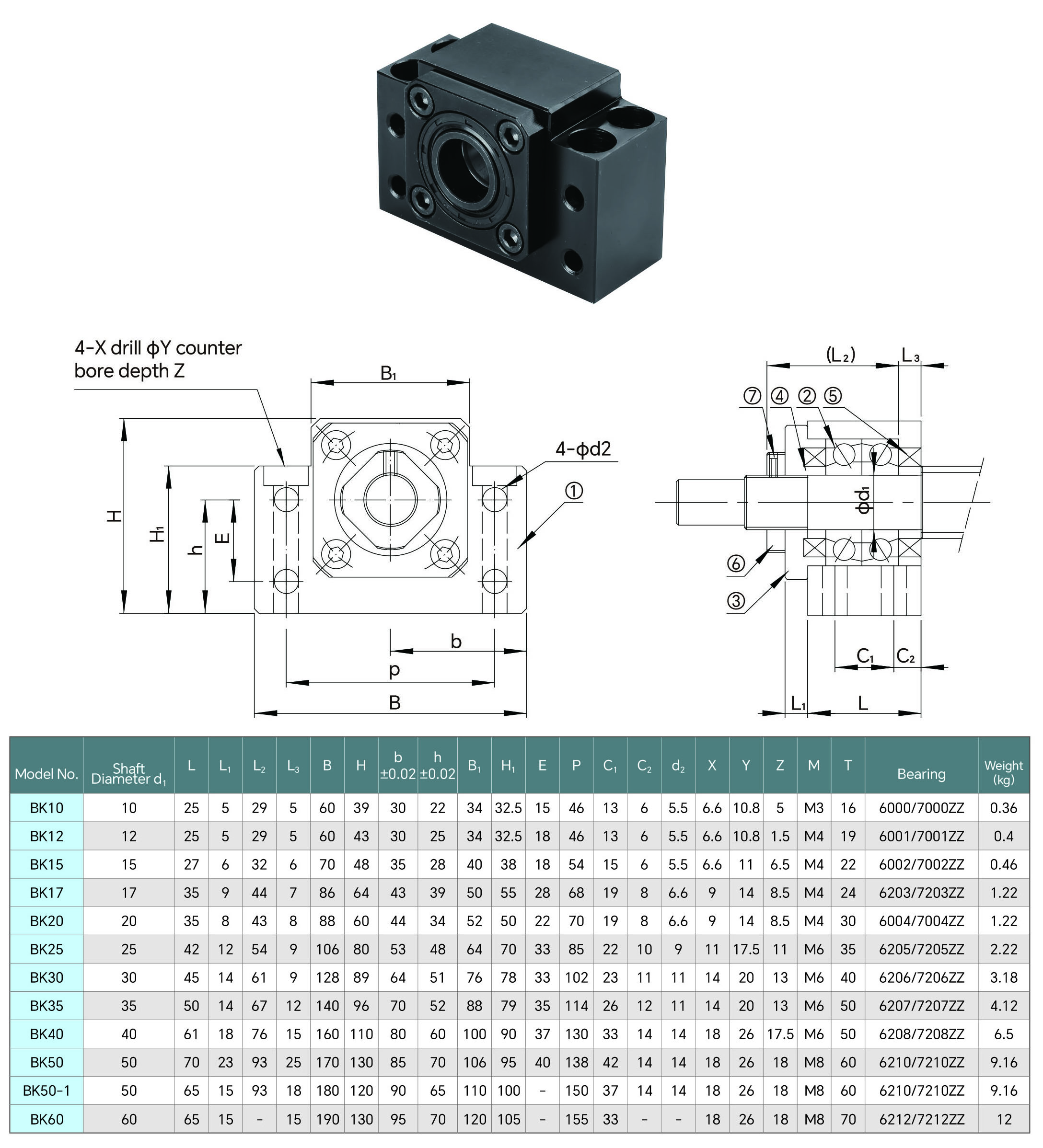

Чертеж опор ШВП типа BK

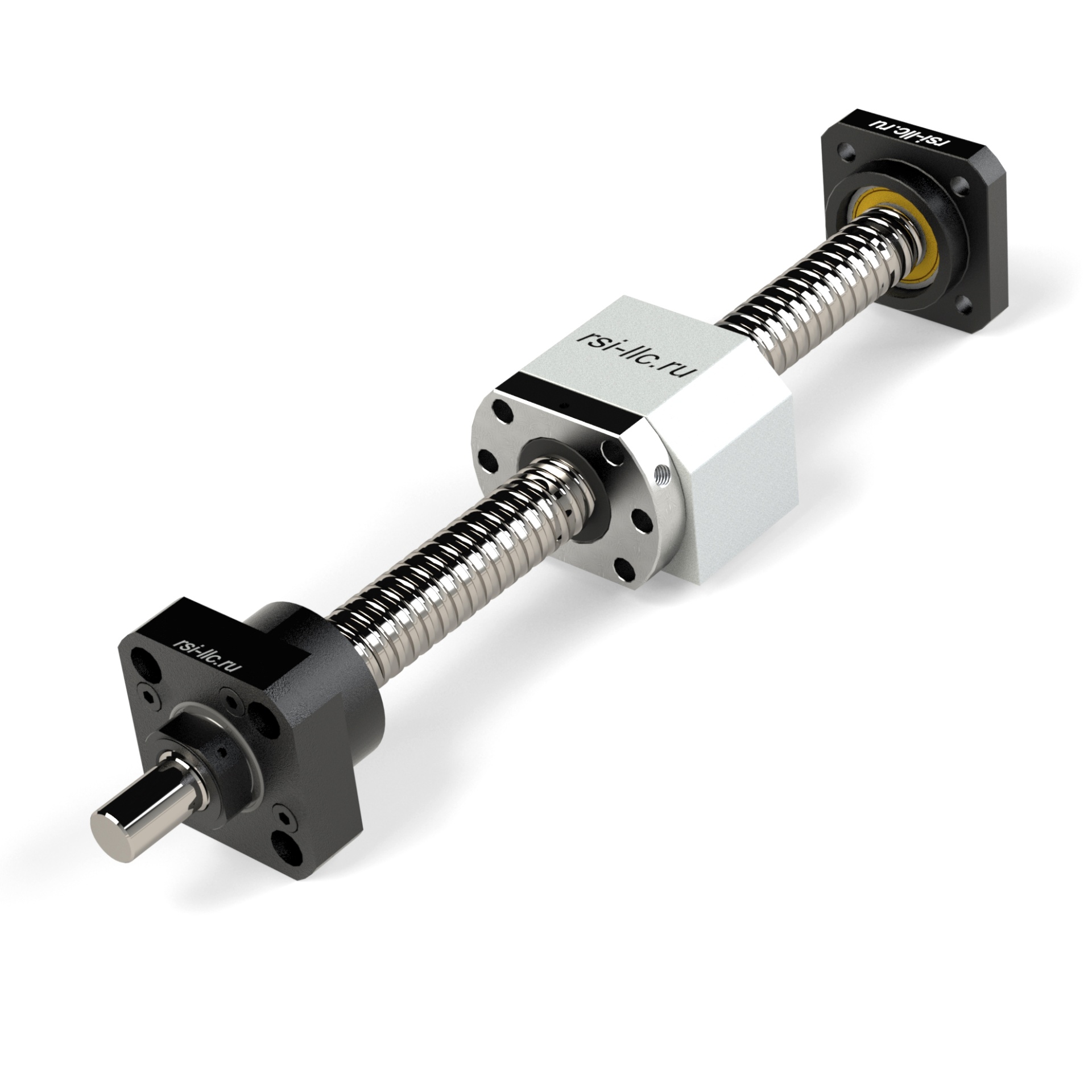

Пример узла с винтом ШВП и фланцевой опорой

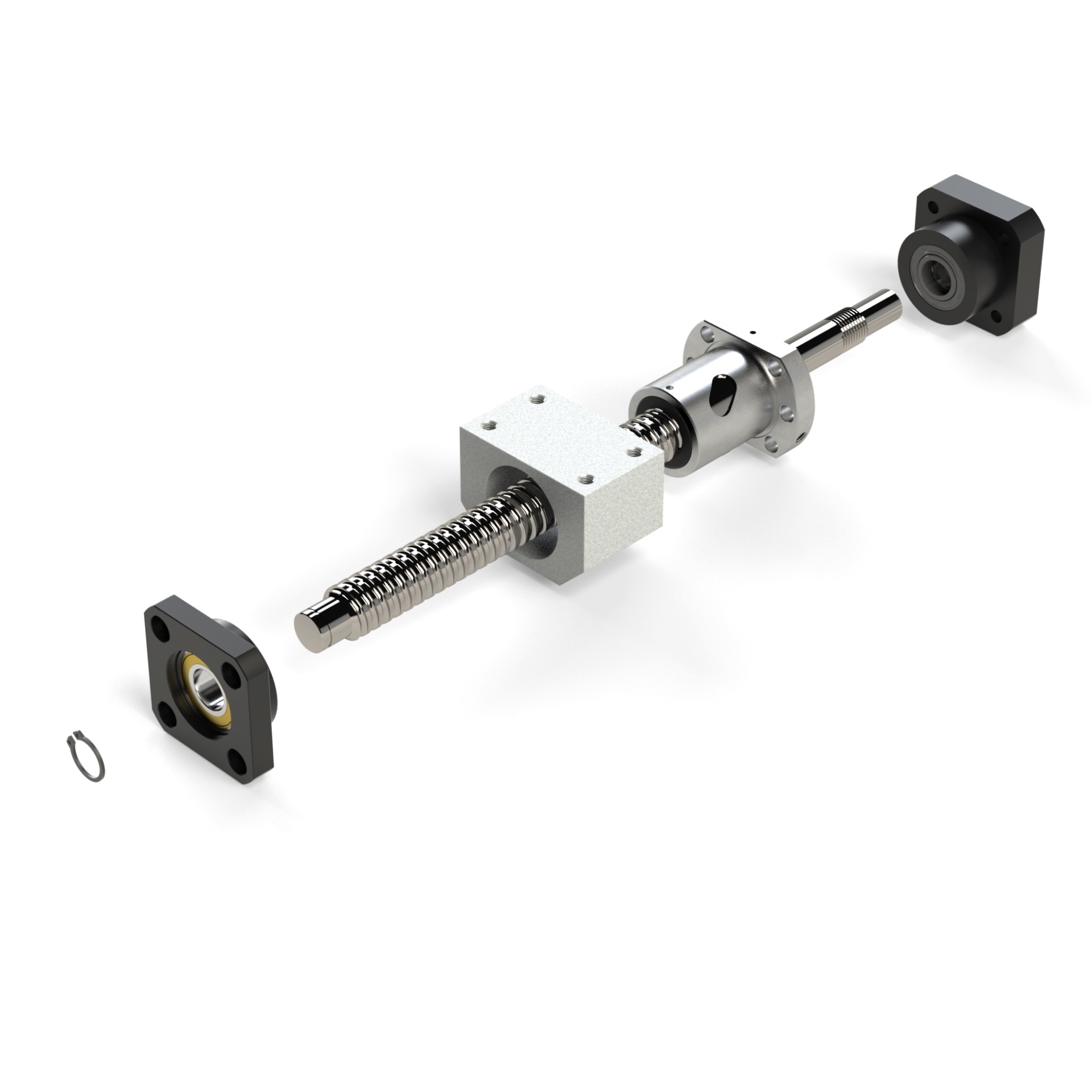

Схема сборки узла ШВП с гайкой, держателем и опорами

1 650.00 руб. от 1 шт

от 3 шт 1 617.00 ₽ −2%

от 15 шт 1 584.00 ₽ −4%

от 25 шт 1 551.00 ₽ −6%

от 50 шт 1 518.00 ₽ −8%

от 75 шт 1 485.00 ₽ −10%

от 100 шт 1 452.00 ₽ −12%

На складе 480 шт

Добавить

Файлы для скачивания

3D-модель · STEP

STEP

BK-12 | Опора фиксирующая вал 12 мм (3D-модель).STEP

3D-модель · архив ZIP

ZIP

СкачатьАрхив ZIP

BK-12 | Опора фиксирующая вал 12 мм (3D-модель).ZIP

Чертеж · PDF

PDF

BK-12 | Опора фиксирующая вал 12 мм (Чертеж).PDF

Описание

Фиксированная опора винта с обработкой диаметром 12 мм.
Опоры фиксирующего типа серии BK - стандартное решение для монтажа винтов ШВП. В данной опоре установлен радиальный подшипник, фиксирующий винт в радиальном направлении.

В комплекте с опорой так же присутствует упорный подшипник, благодаря которому осуществляется жесткая осевая фиксация торца винта.

Характеристики

Артикул:	BK-12
Материал:	Сталь
Покрытие:	Порошковая покраска
Вес, кг:	0,38
Цвет:	Черный
