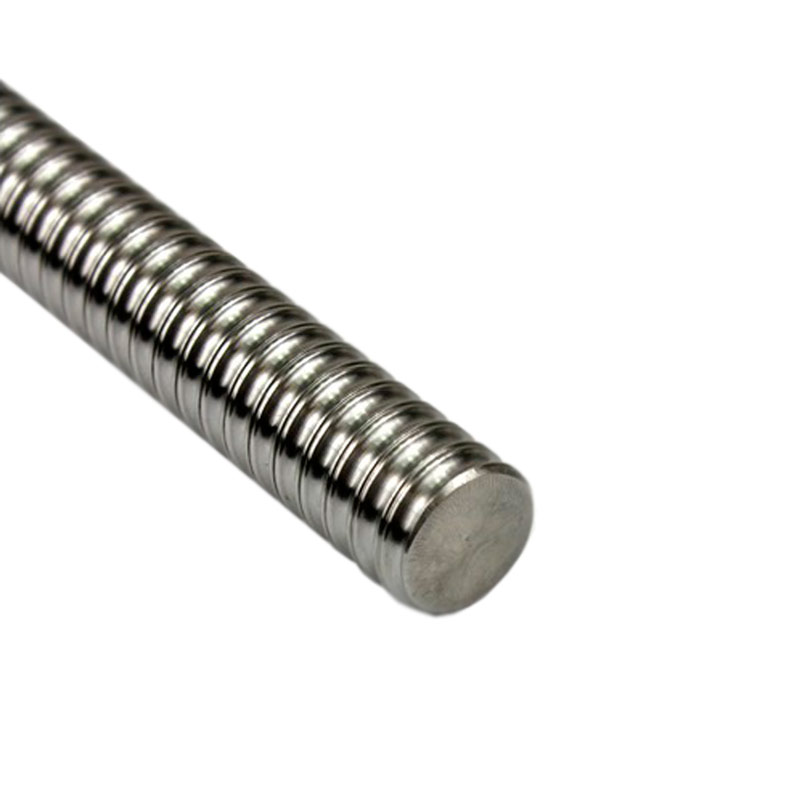

BS-1204 | Винт ШВП диаметр 12 мм, шаг 4 мм

Винт ШВП 1204 – центральный элемент шарико-винтовой пары (ШВП), преобразующий вращательное движение в точное линейное перемещение. Обозначение 1204 расшифровывается так: 12 – номинальный диаметр винта, мм; 04 – шаг (ход), мм – расстояние, на которое перемещается гайка за один полный оборот винта.
Принцип работы:

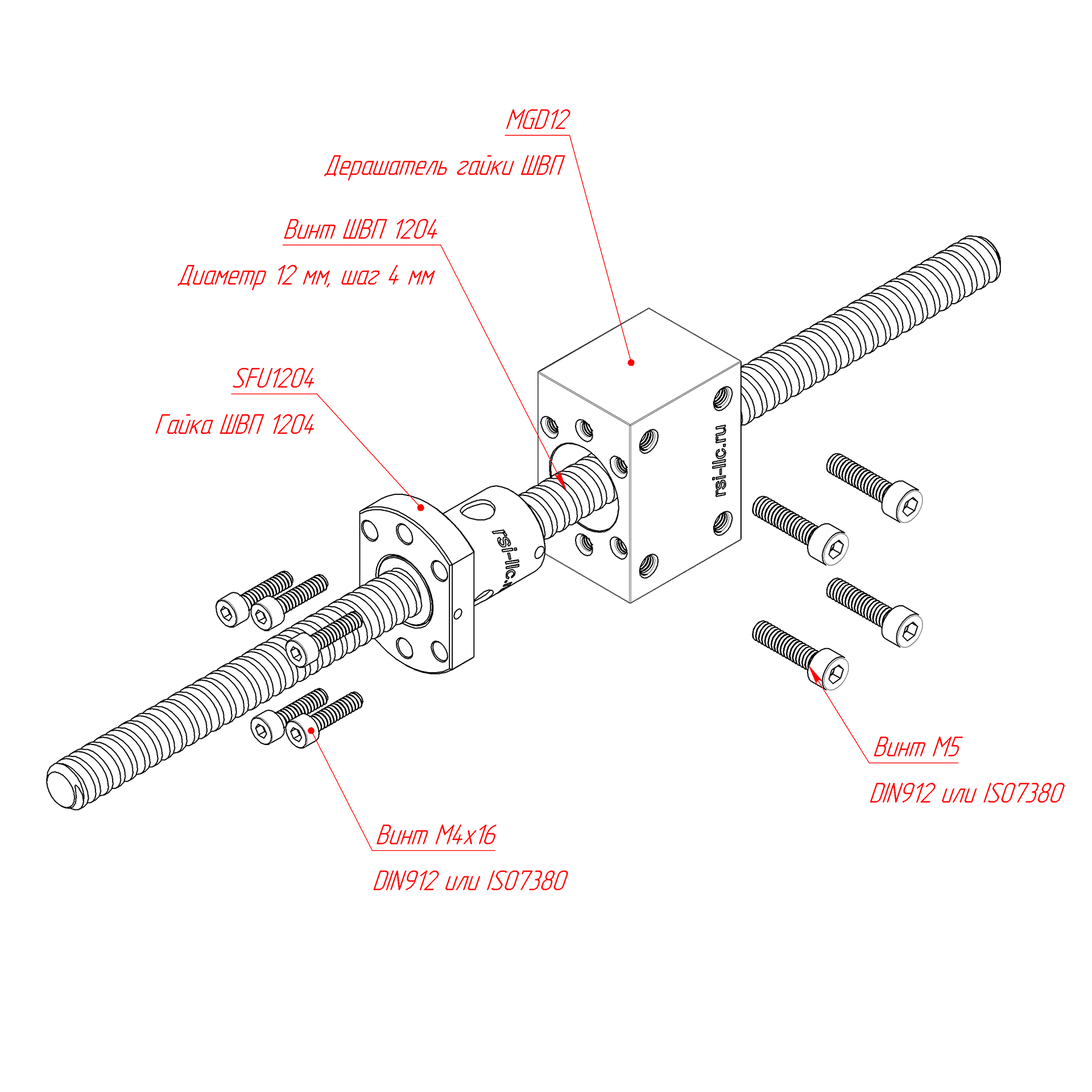

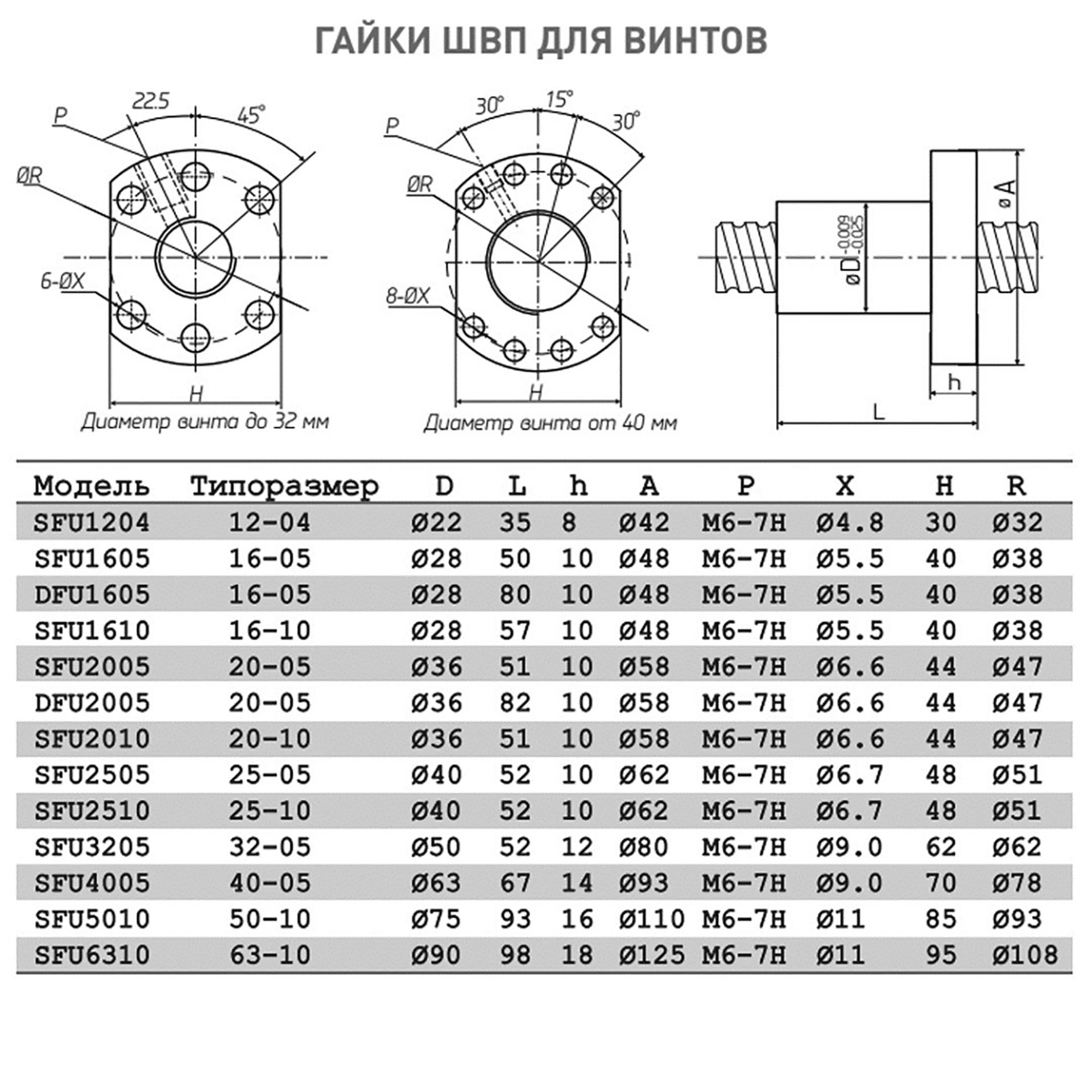

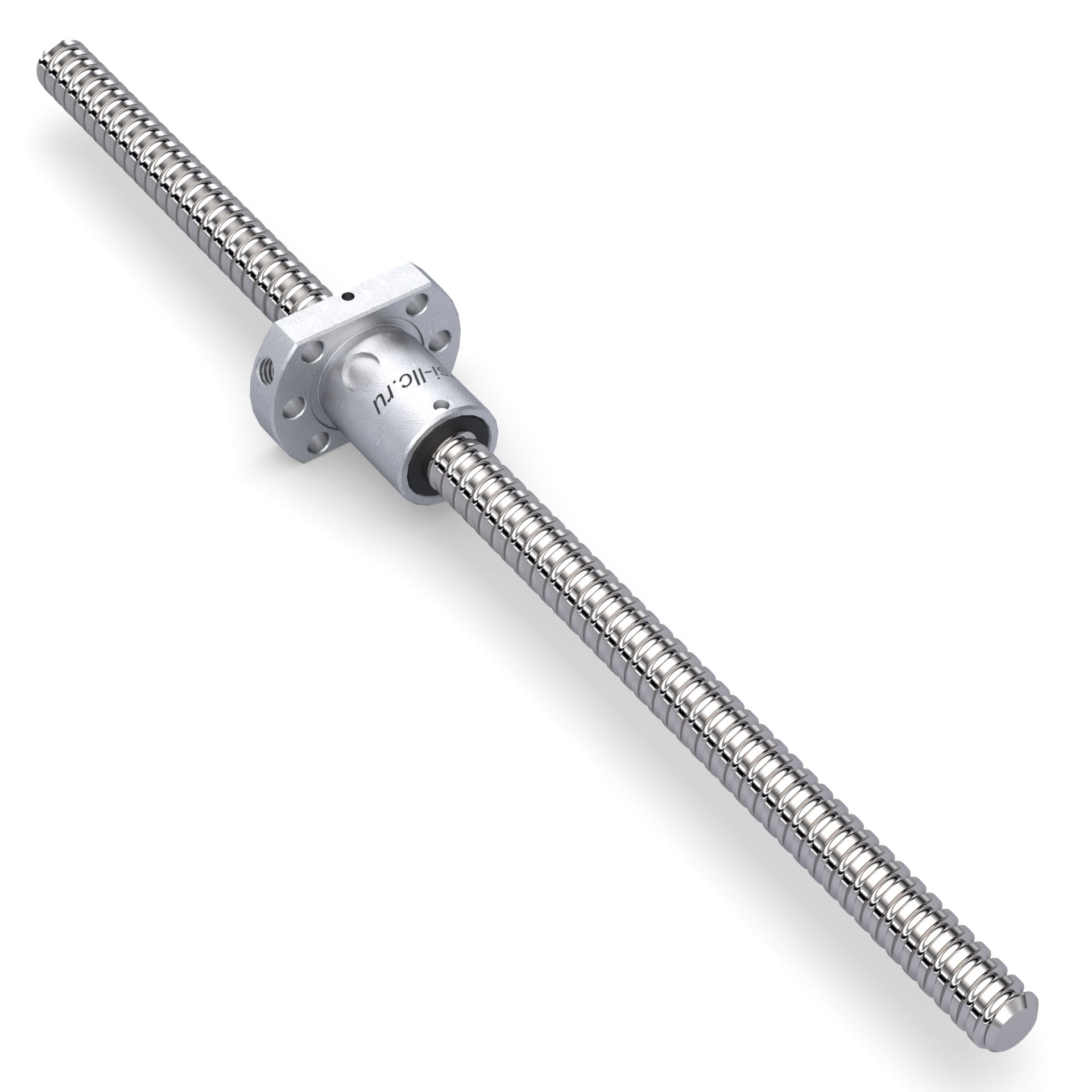

Винт работает в паре с фланцевой гайкой серии SFU1204. Шарики диаметром 2,5 мм обеспечивают контакт качения между винтом и гайкой, что снижает трение, уменьшает люфт по сравнению с трапецеидальными винтами и даёт плавный, предсказуемый ход при частых реверсах.
Винты типоразмера 1204 – один из самых распространённых в сегменте компактных ЧПУ и автоматики. Они сочетают небольшие габариты, достаточную грузоподъёмность и точность позиционирования при умеренной стоимости.

---

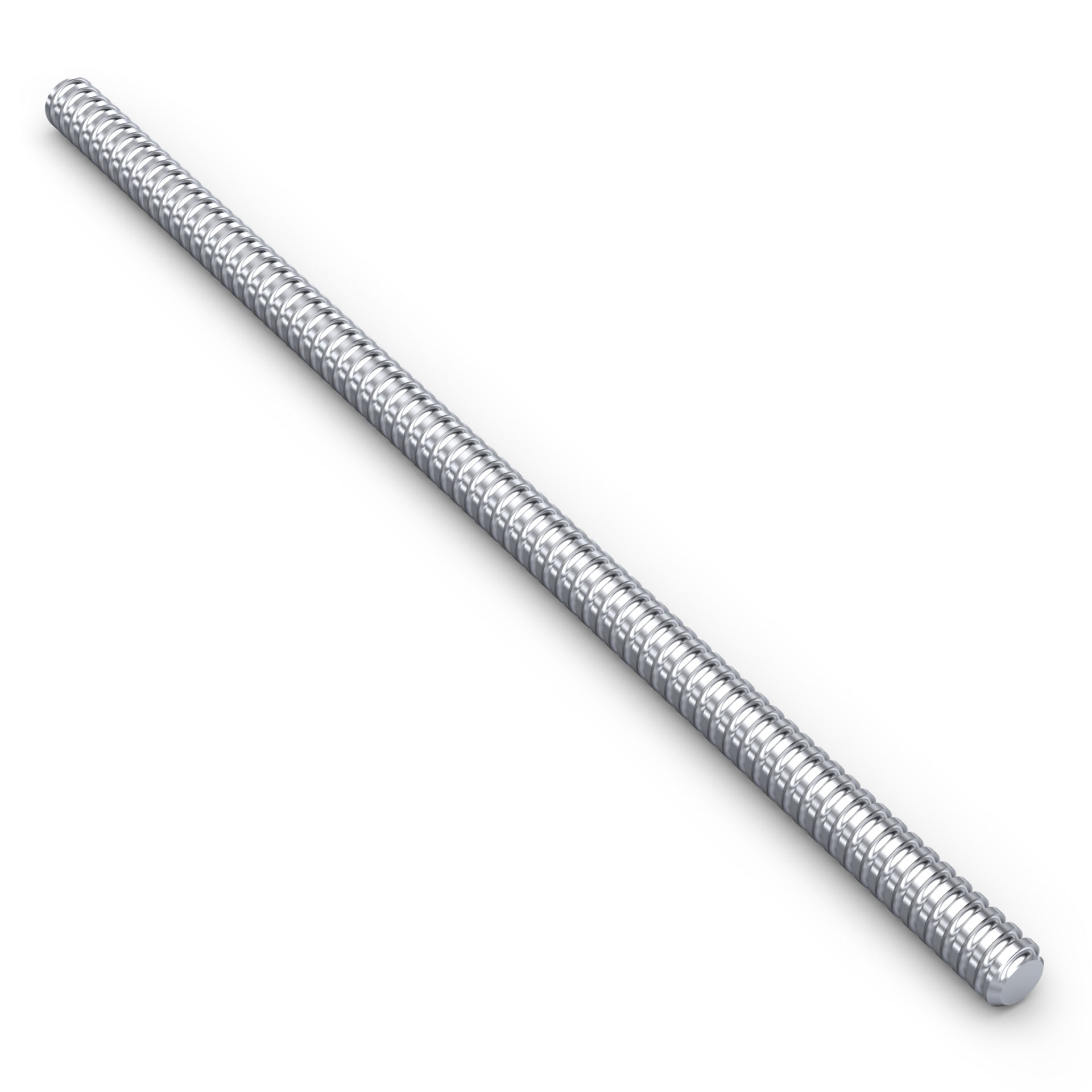

Продается отрезками, кратными 1000 мм, без токарной обработки концов.
Рез осуществляется абразивной отрезной пилой, вследствие чего: Точность реза составляет ±5мм. Кроме этого, заказанная длина может быть на 10 мм короче (толщина диска + биение отрезной пилы). Угол реза в 90 градусов не гарантируется. На концах возможны цвета побежалости. Просьба учитывать эти условия при заказе продукции. Для получения большей точности предусмотрите соответствующий припуск в заявке для последующей самостоятельной обработки в точный размер.
