SFU1204 | Гайка ШВП 1204

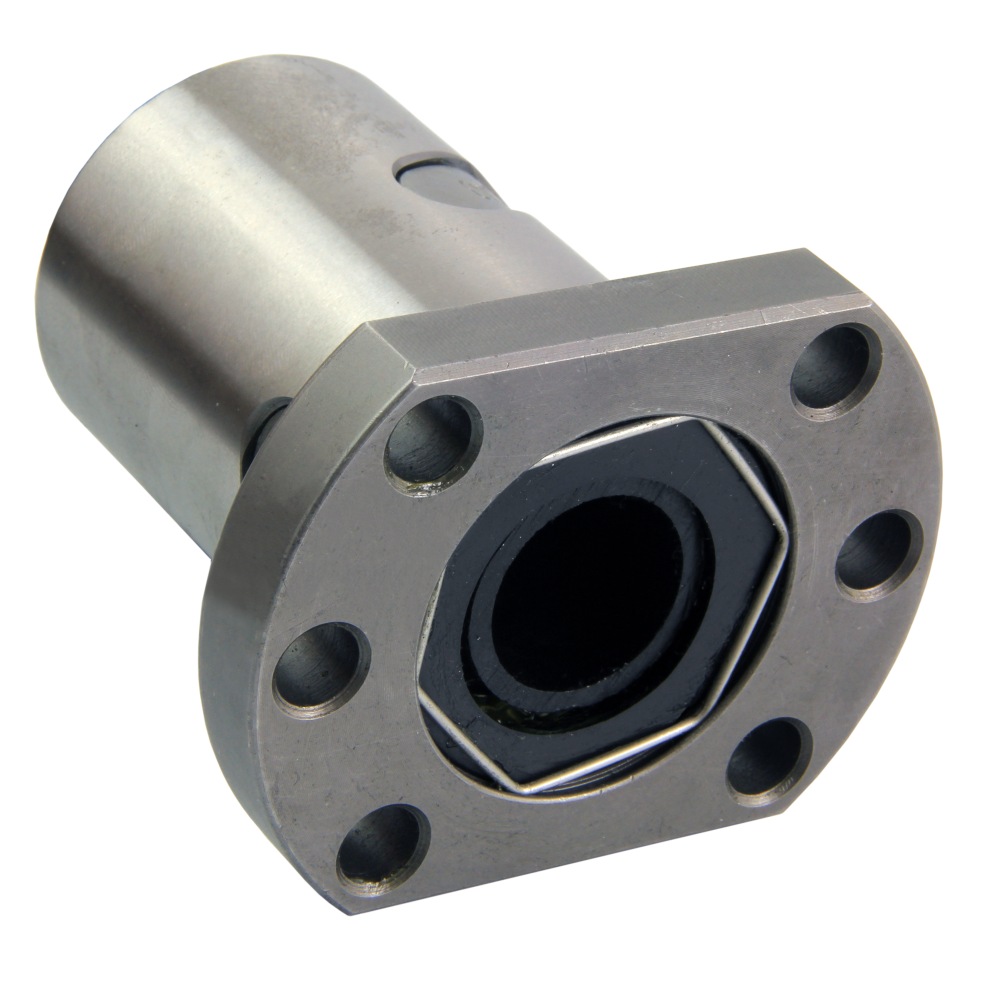

Гайка ШВП SFU1204

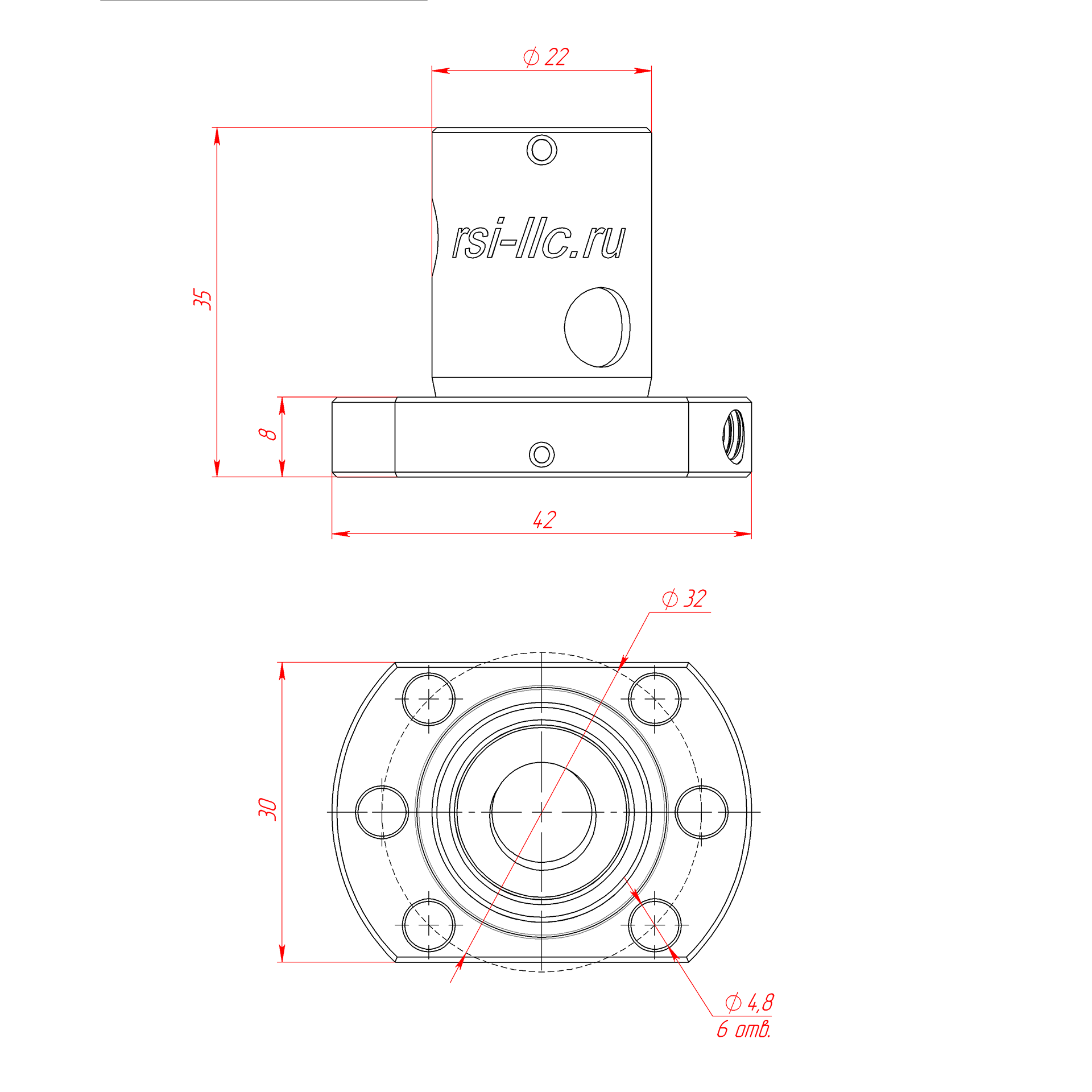

Чертёж гайки ШВП 1204

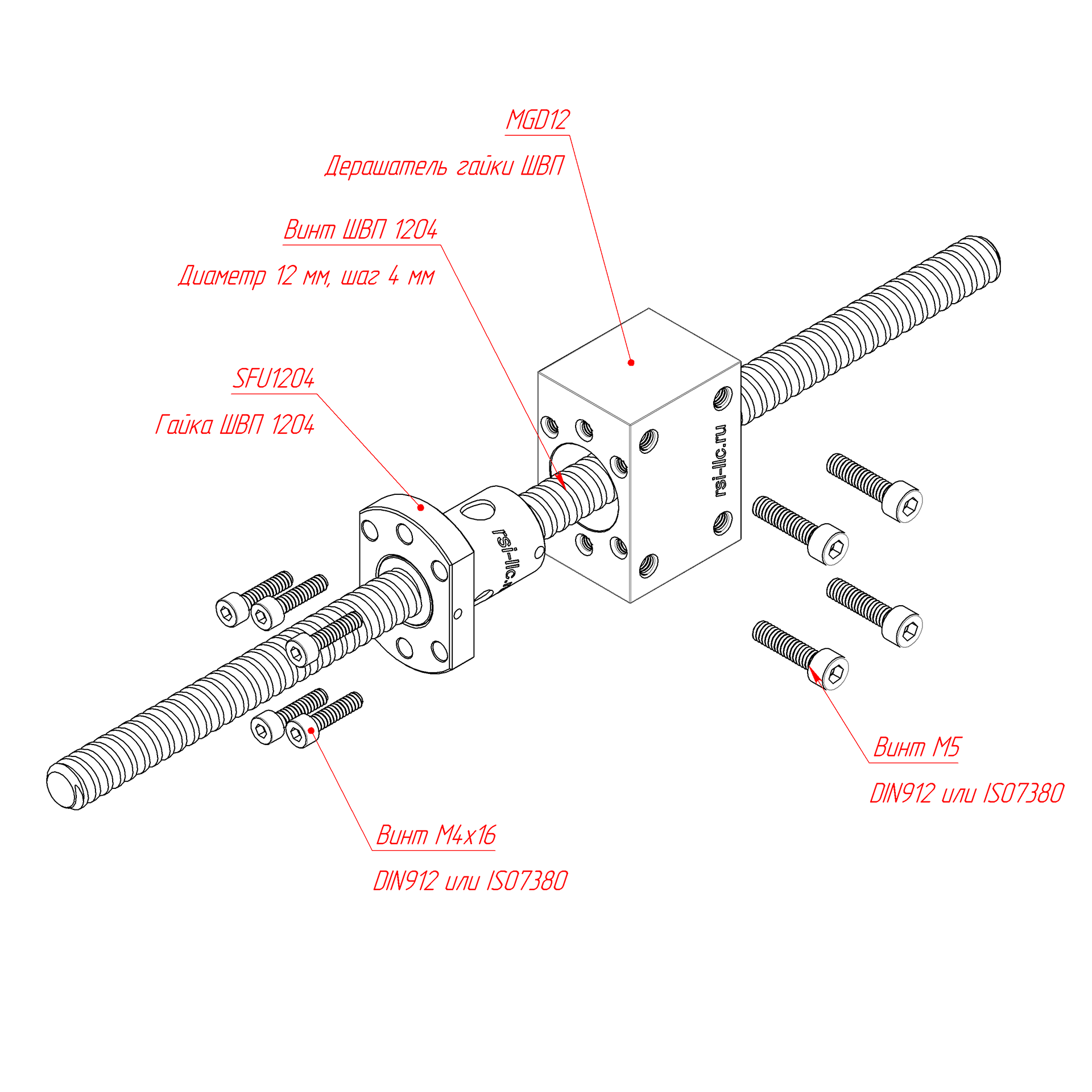

Схема крепления держателя MGD12 к гайке ШВП SFU1204

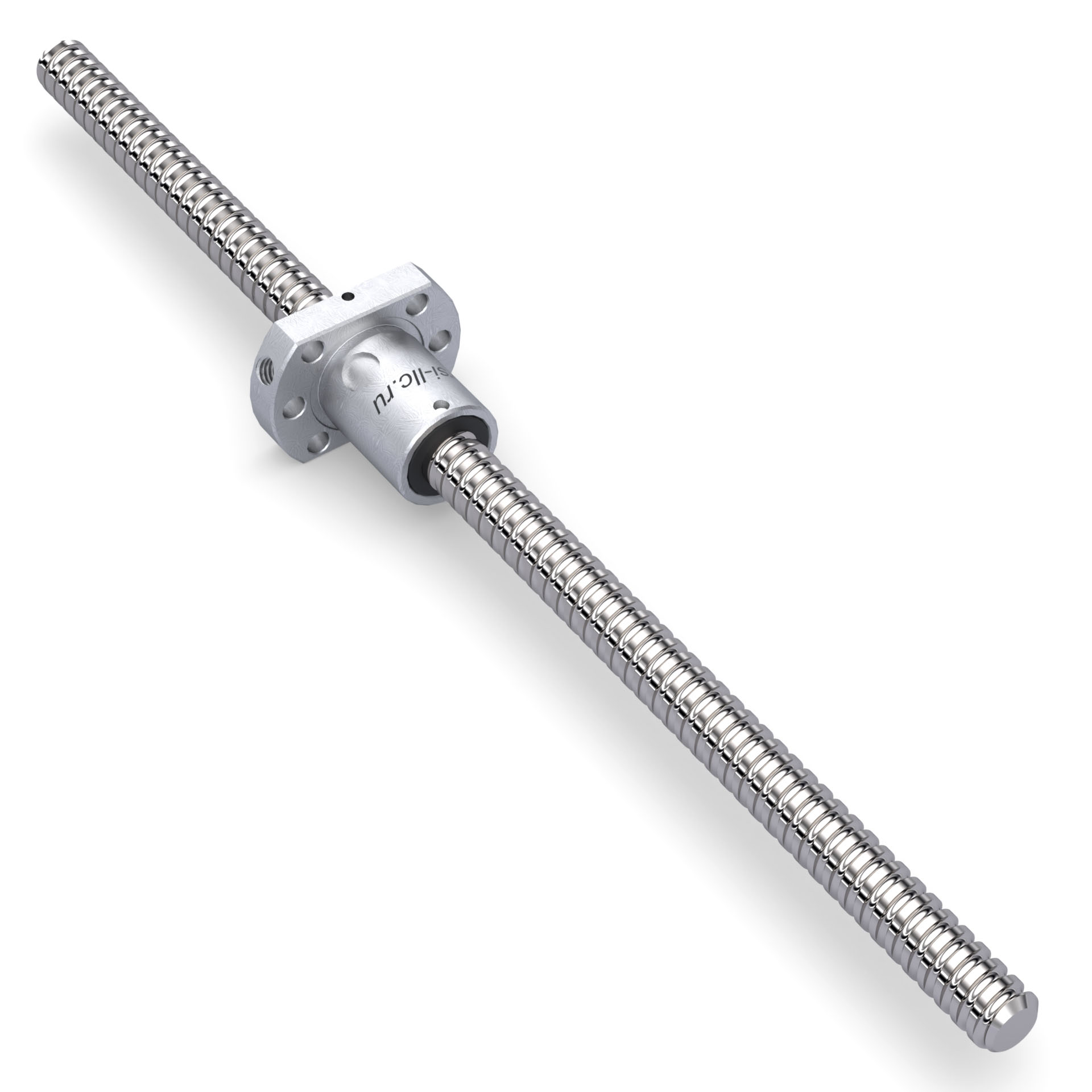

Винт ШВП с гайкой SFU

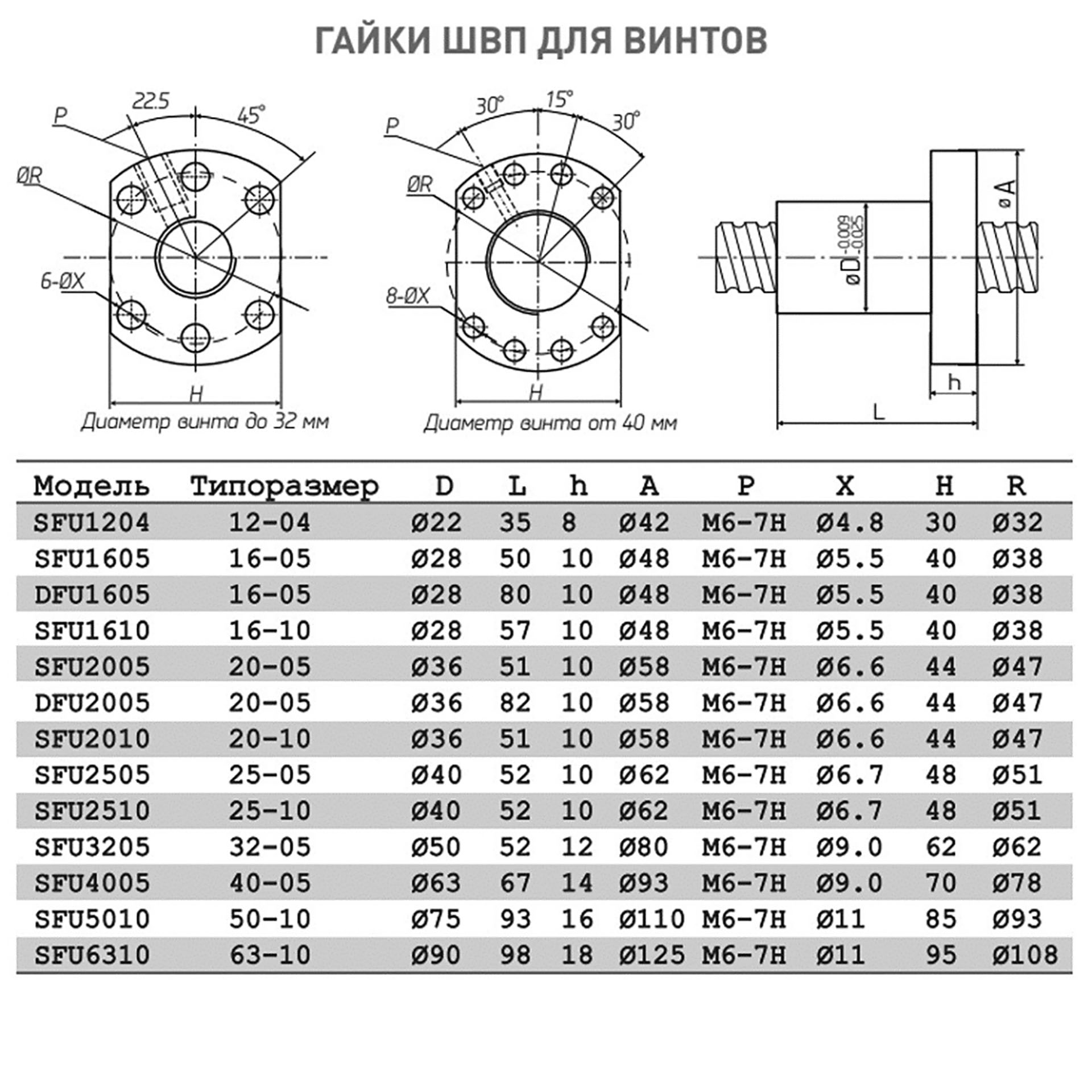

Чертёж гаек ШВП

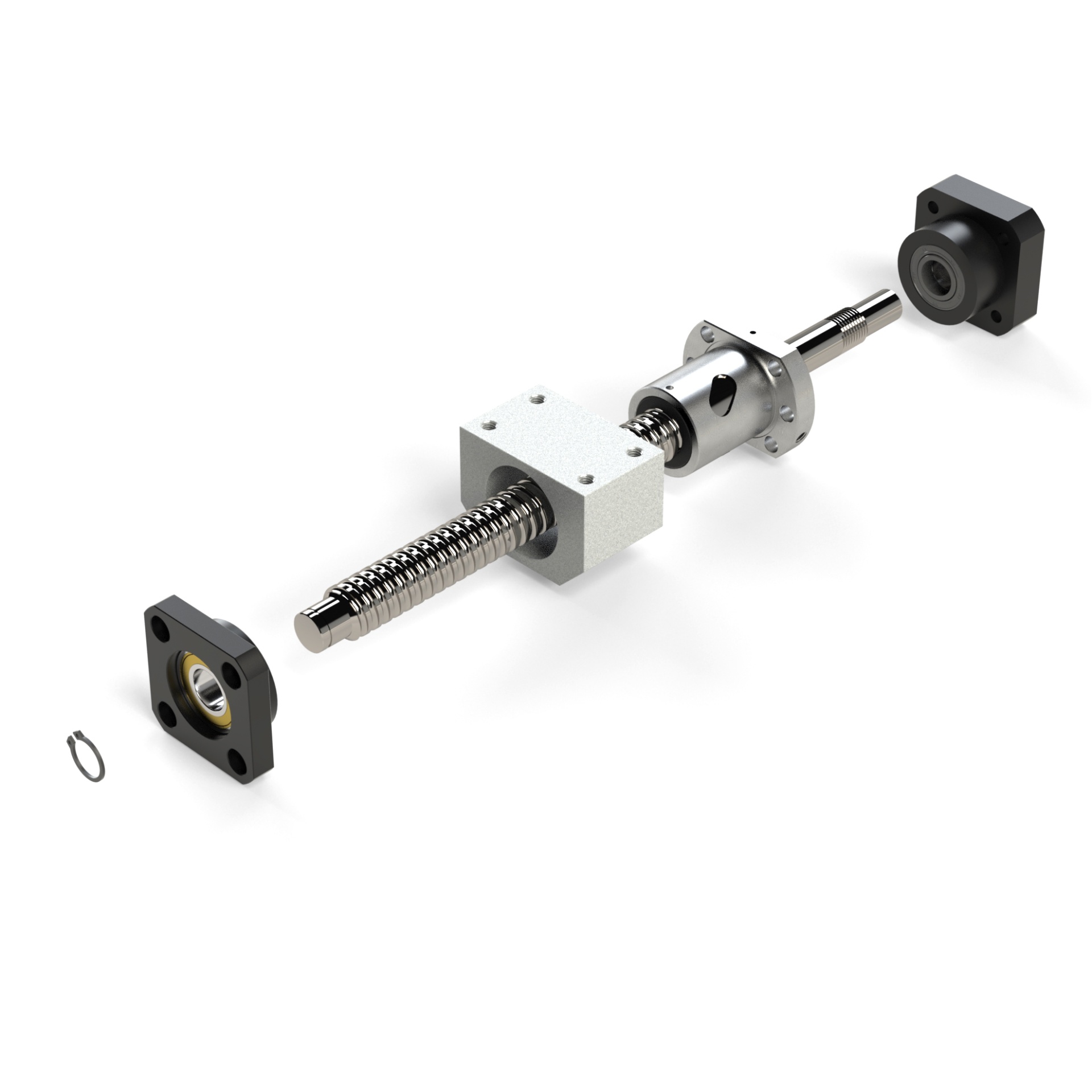

Схема установки винта ШВП

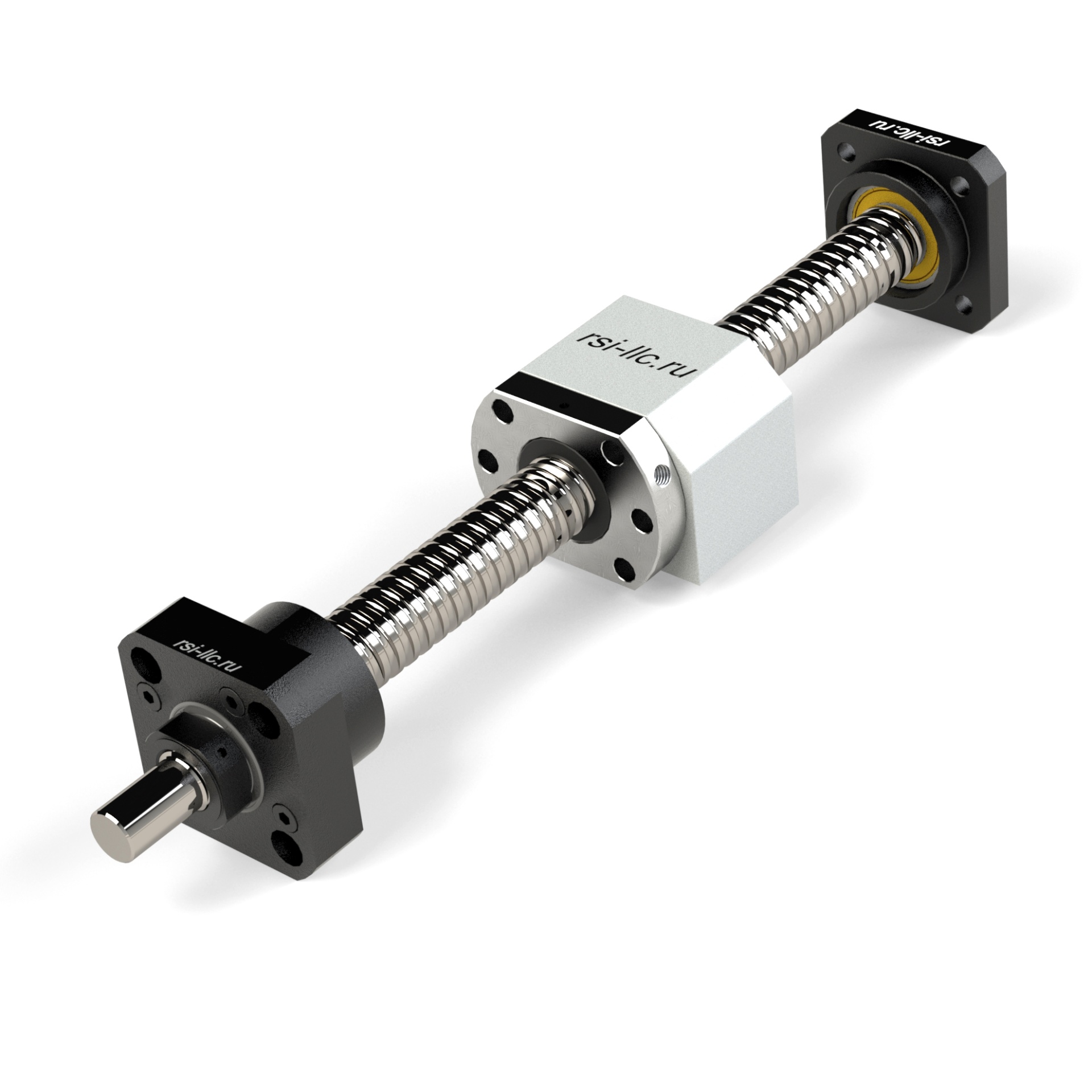

Пример собранного узла с винтом ШВП, гайкой SFU, держателем гайки и опорами

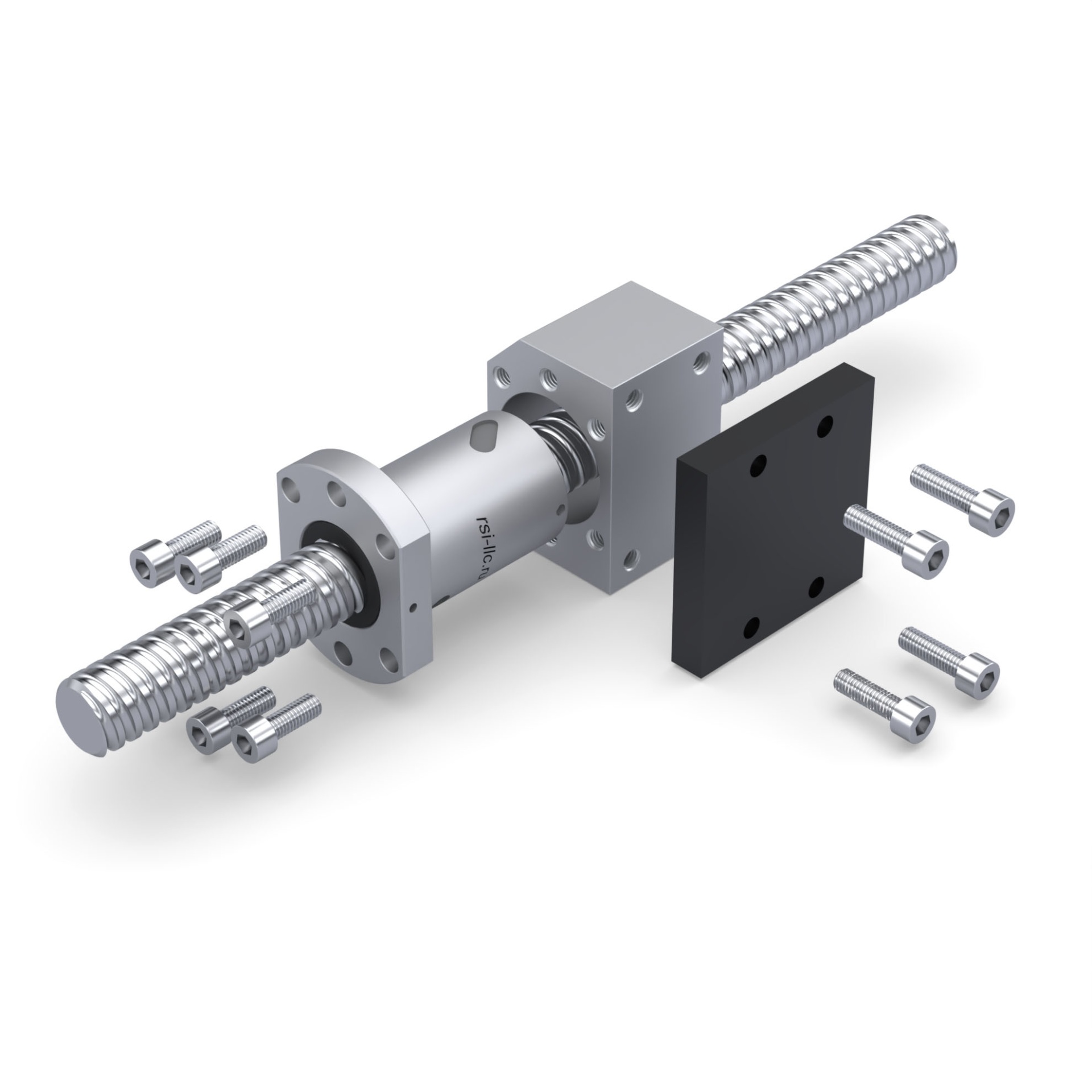

Схему установки гайки ШВП в держатель
1 860.00 руб. от 1 шт
от 3 шт 1 822.80 ₽ −2%
от 15 шт 1 785.60 ₽ −4%
от 25 шт 1 748.40 ₽ −6%
от 45 шт 1 711.20 ₽ −8%
от 65 шт 1 674.00 ₽ −10%
от 90 шт 1 636.80 ₽ −12%
Наличие SFU1204 | Гайка ШВП 1204
На складе 260 шт
Подобрать комплекты сопутствующих крепежных элементов
Добавить

Файлы для скачивания

3D-модель · STEP
STEPСкачать
SFU1204 | Гайка ШВП 1204 (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
SFU1204 | Гайка ШВП 1204 (3D-модель).ZIP
Чертеж · PDF
PDFСкачать
SFU1204 | Гайка ШВП 1204 (Чертеж).PDF

Описание

Гайка шарико-винтовой передачи для ходового винта 1204 диаметром 12 мм с шагом 4 мм. Высокая точность и малые габариты позволяют использовать гайку в небольших станках с ЧПУ и модулях линейного перемещения.
Применение
Лёгкие и средненагруженные приводы станков с ЧПУ, 3D-принтеры, компактные линейные оси, измерительные устройства, сканеры — узлы, где требуется высокая точность позиционирования при малых габаритах. За один оборот винта гайка проходит 4 мм, что обеспечивает тонкую подачу и высокое разрешение перемещения.
Характеристики:
Типоразмер 12-04
Диаметр шариков 2.5 мм
Грузоподъемность дин. 900 кгс
Грузоподъемность стат. 1800 кгс
Точность C7 (JIS)
Фланец DIN 69051 B (ISO 3408)

Характеристики

Шаг винта, мм:
 4
Модель ШВП:
 SFU1204-3
Жёсткость гайки, кгс/мкм:
 26
Диаметр шарика, мм:
 2.381
Тип изделия ШВП:
 Гайка
Артикул винта (для гайки):
 BS-1204
Артикул:
 SFU1204
Вес, кг:
 0.138
Статическая грузоподъемность, Н:
 1884
Динамическая грузоподъемность, Н:
 902

Комплекты сопутствующих крепежных элементов для арт. SFU1204

Для крепления гайки ШВП к держателю
Винт М4х16 DIN912 (полуцилиндр) кл. пр. 8.8×6
Винт М4х16 DIN912 (полуцилиндр) кл. пр. 8.8
32,40 ₽/компл. в наличии

Сопутствующие товары
