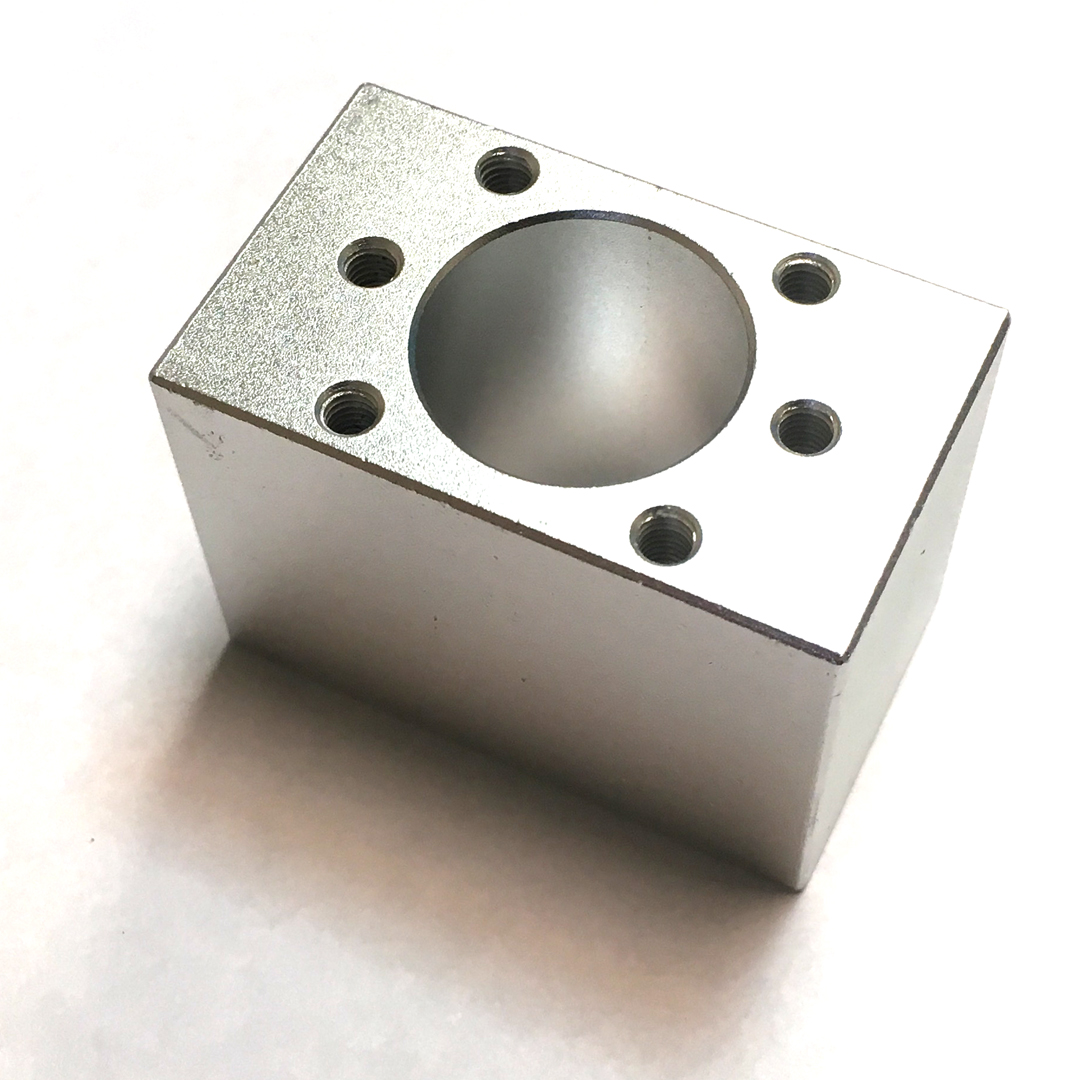

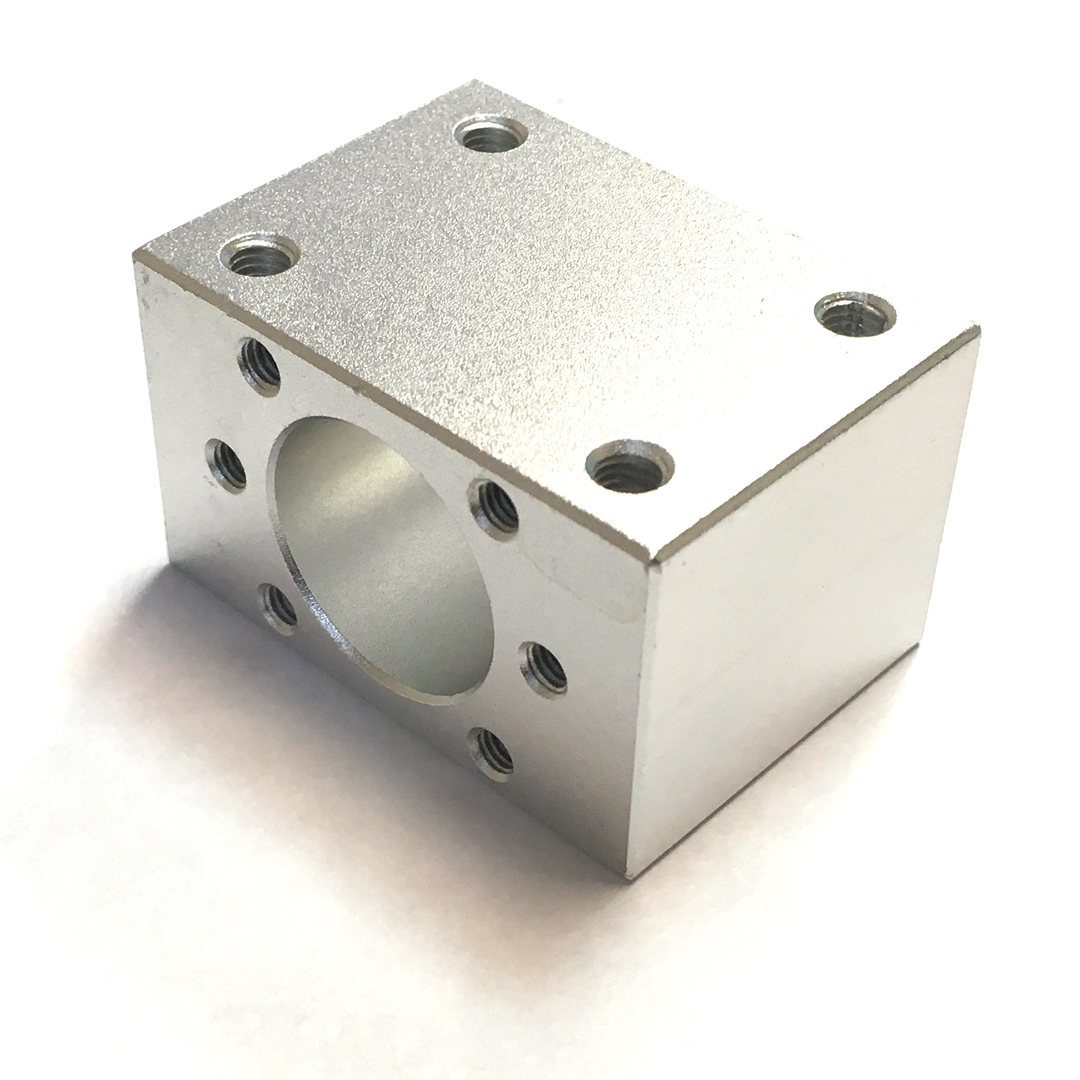

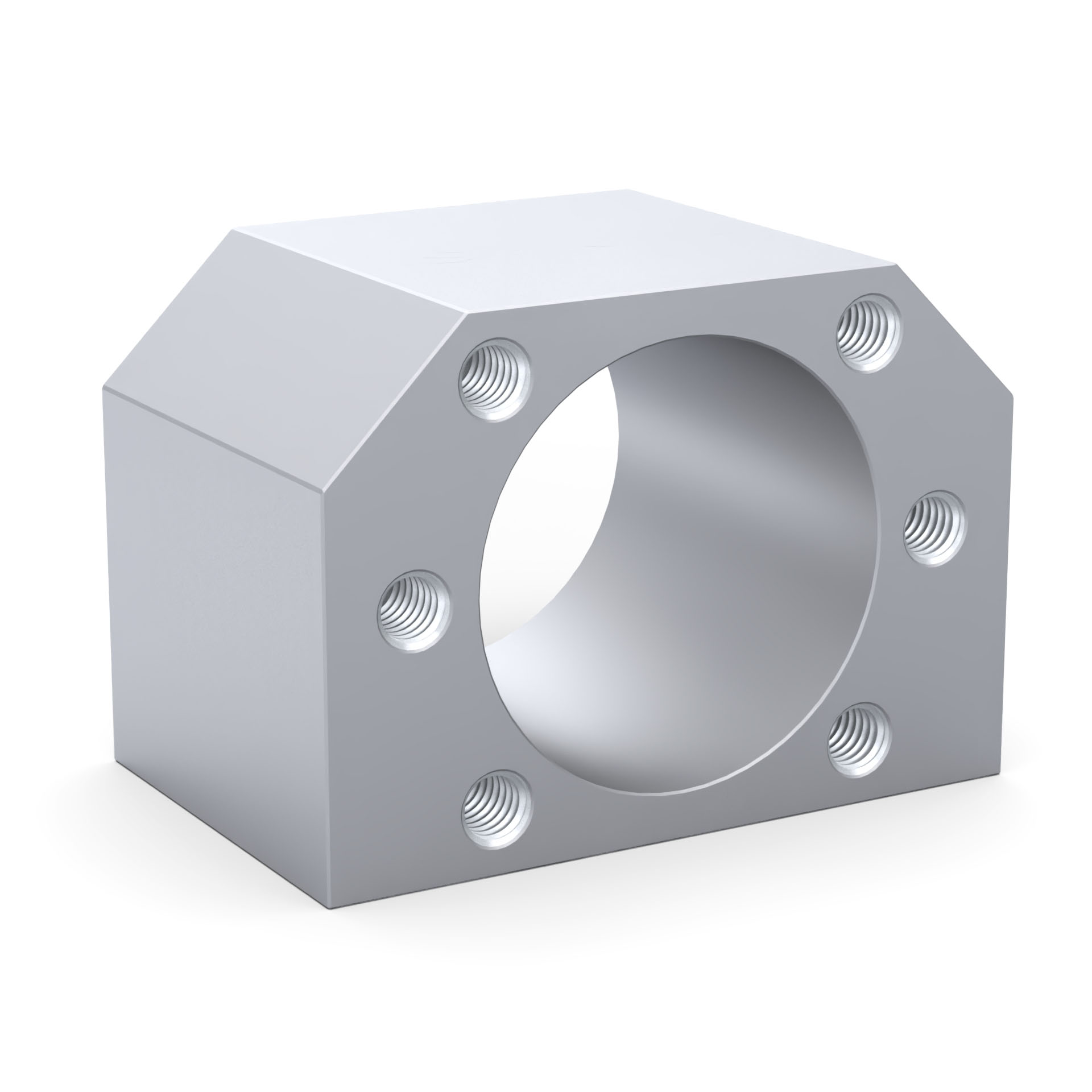

MGD12 | Держатель гайки ШВП SFU1204

MGD12

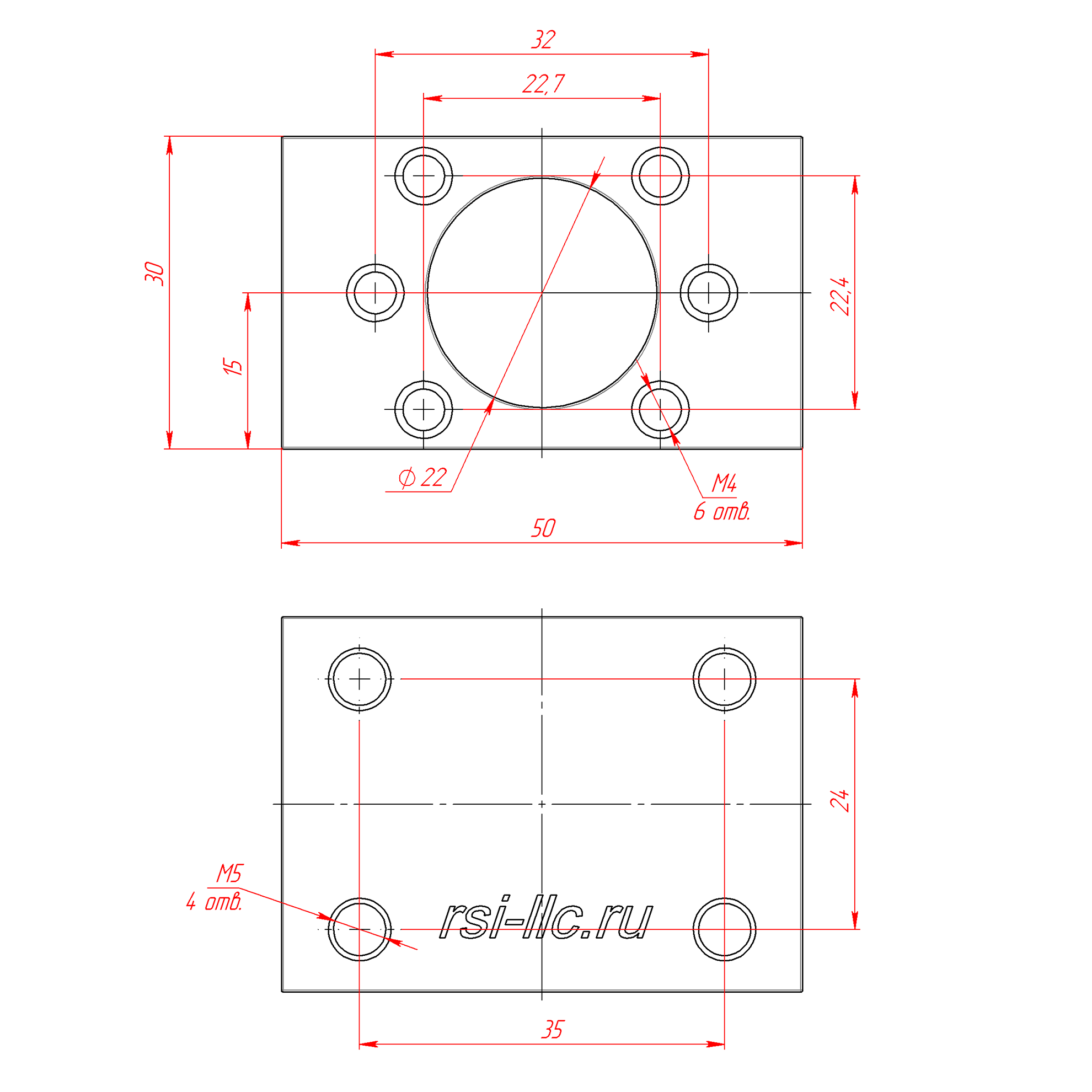

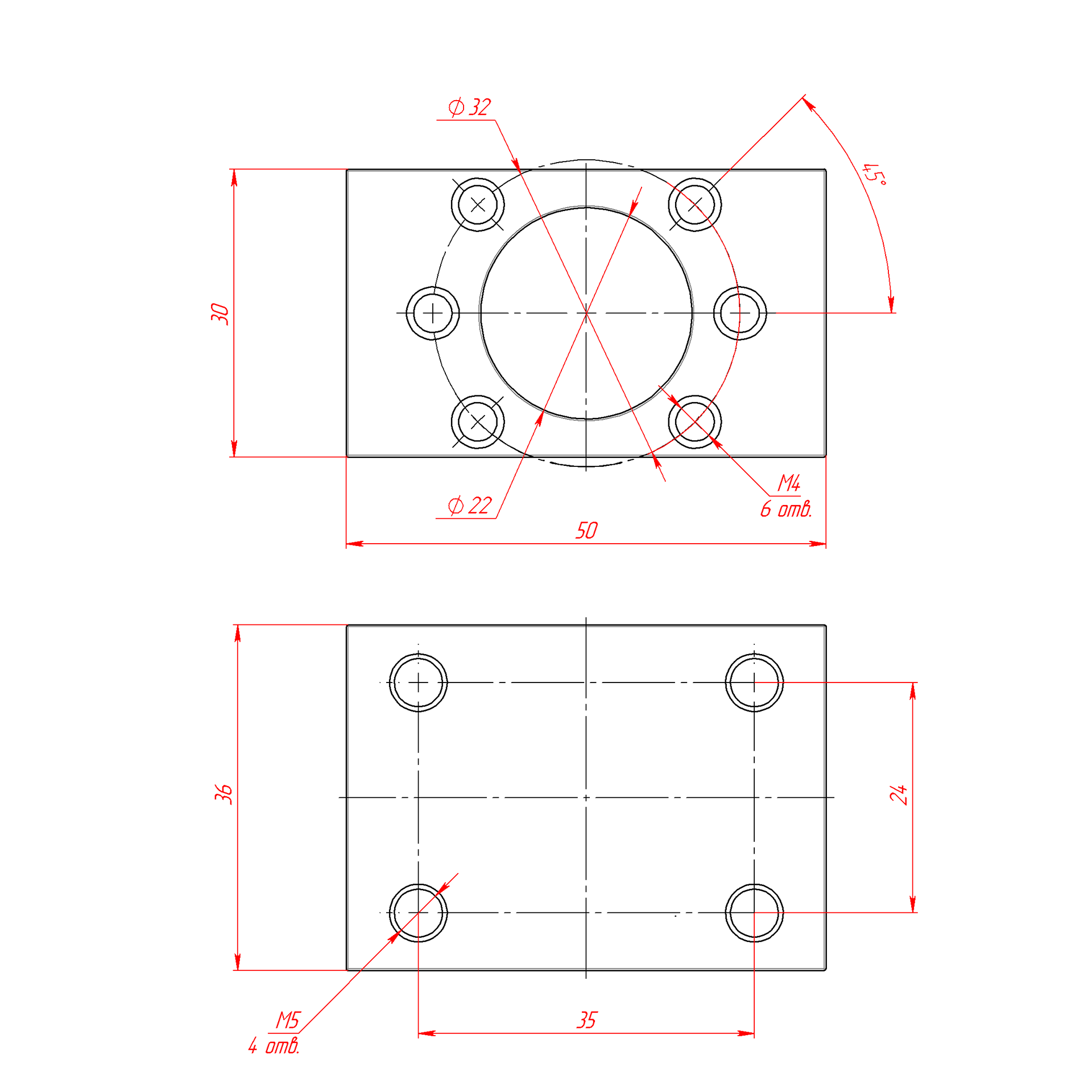

Чертёж держателя гайки MGD12

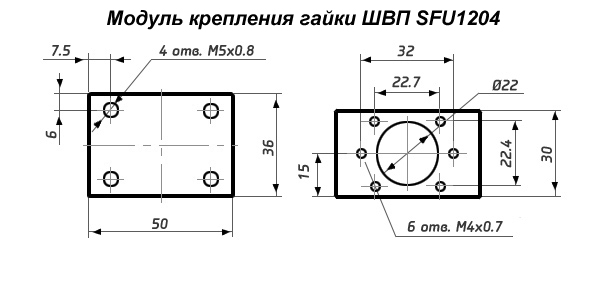

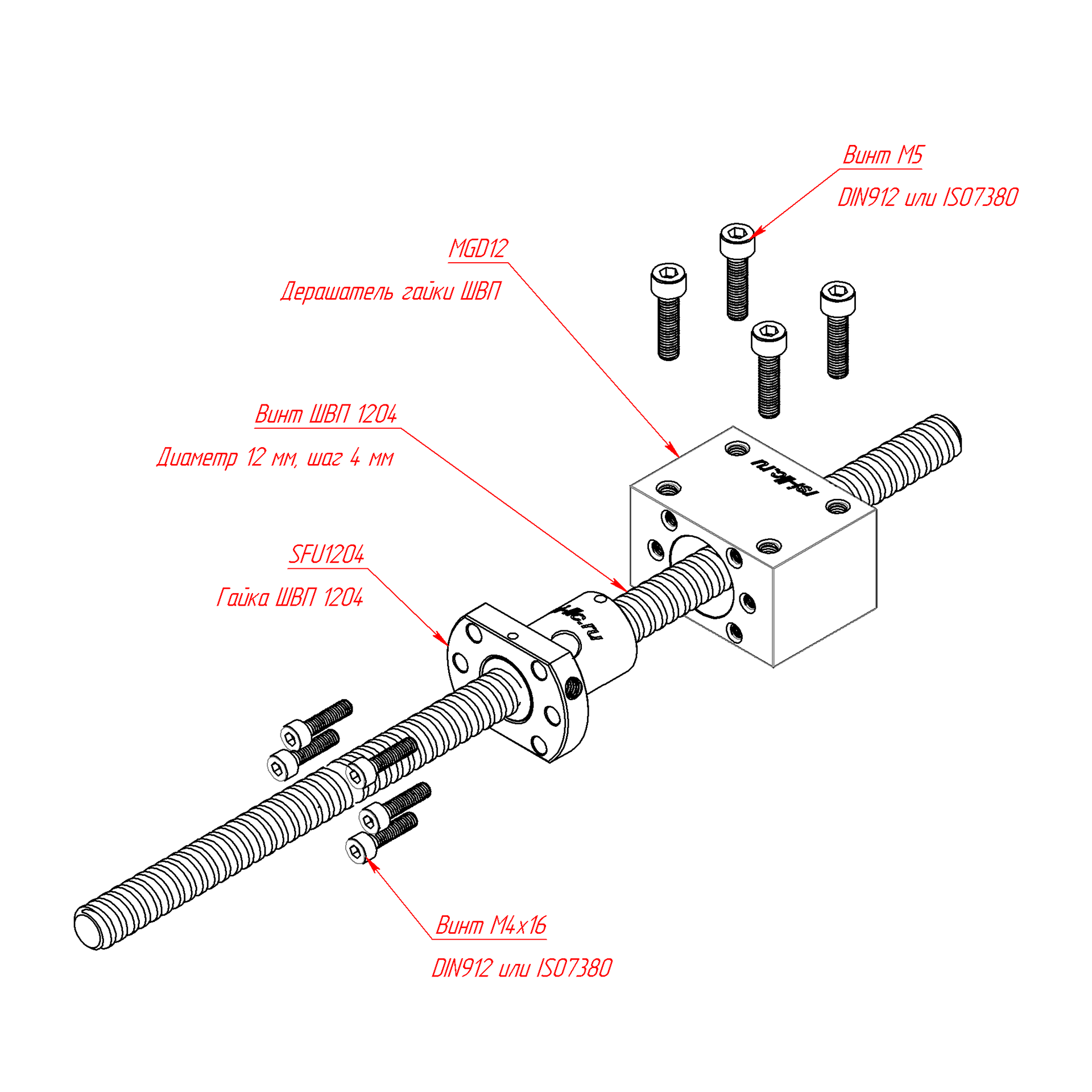

Схема крепления держателя MGD12 к гайке ШВП SFU1204
MGD12
MGD12
MGD12
MGD12
MGD12 каталог
490.00 руб. от 1 шт
от 10 шт 480.20 ₽ −2%
от 45 шт 470.40 ₽ −4%
от 85 шт 460.60 ₽ −6%
от 170 шт 450.80 ₽ −8%
от 250 шт 441.00 ₽ −10%
от 350 шт 431.20 ₽ −12%
Наличие MGD12 | Держатель гайки ШВП SFU1204
На складе 140 шт
В пути 100 шт
Подобрать комплекты сопутствующих крепежных элементов
Добавить

Файлы для скачивания

3D Модель · STEP
STEPСкачать
MGD12 | Держатель гайки ШВП SFU1204 (3D Модель).STEP
3D Модель · архив ZIP
ZIPСкачатьАрхив ZIP
MGD12 | Держатель гайки ШВП SFU1204 (3D Модель).ZIP
Чертеж · PDF
PDFСкачать
MGD12 | Держатель гайки ШВП SFU1204 (Чертеж).PDF

Описание

Используется для установки гайки ШВП SFU1204 (винт Ø12 мм, шаг 4 мм). Обеспечивает точное позиционирование и надежную фиксацию гайки при работе линейного привода. Используется при сборке станков с ЧПУ, линейных приводов и автоматизированных систем.

Совместим со всеми гайками 12 мм с фланцем по стандарту DIN 69051 B (ISO 3408).

Характеристики

Артикул:
 MGD12
Материал:
 Алюминий
Покрытие:
 Анодирование
Вес, кг:
 0,105

Комплекты сопутствующих крепежных элементов для арт. MGD12

Для крепления гайки ШВП к держателю
Винт М4х16 DIN912 (полуцилиндр) кл. пр. 8.8×6
Винт М4х16 DIN912 (полуцилиндр) кл. пр. 8.8
32,40 ₽/компл. в наличии
