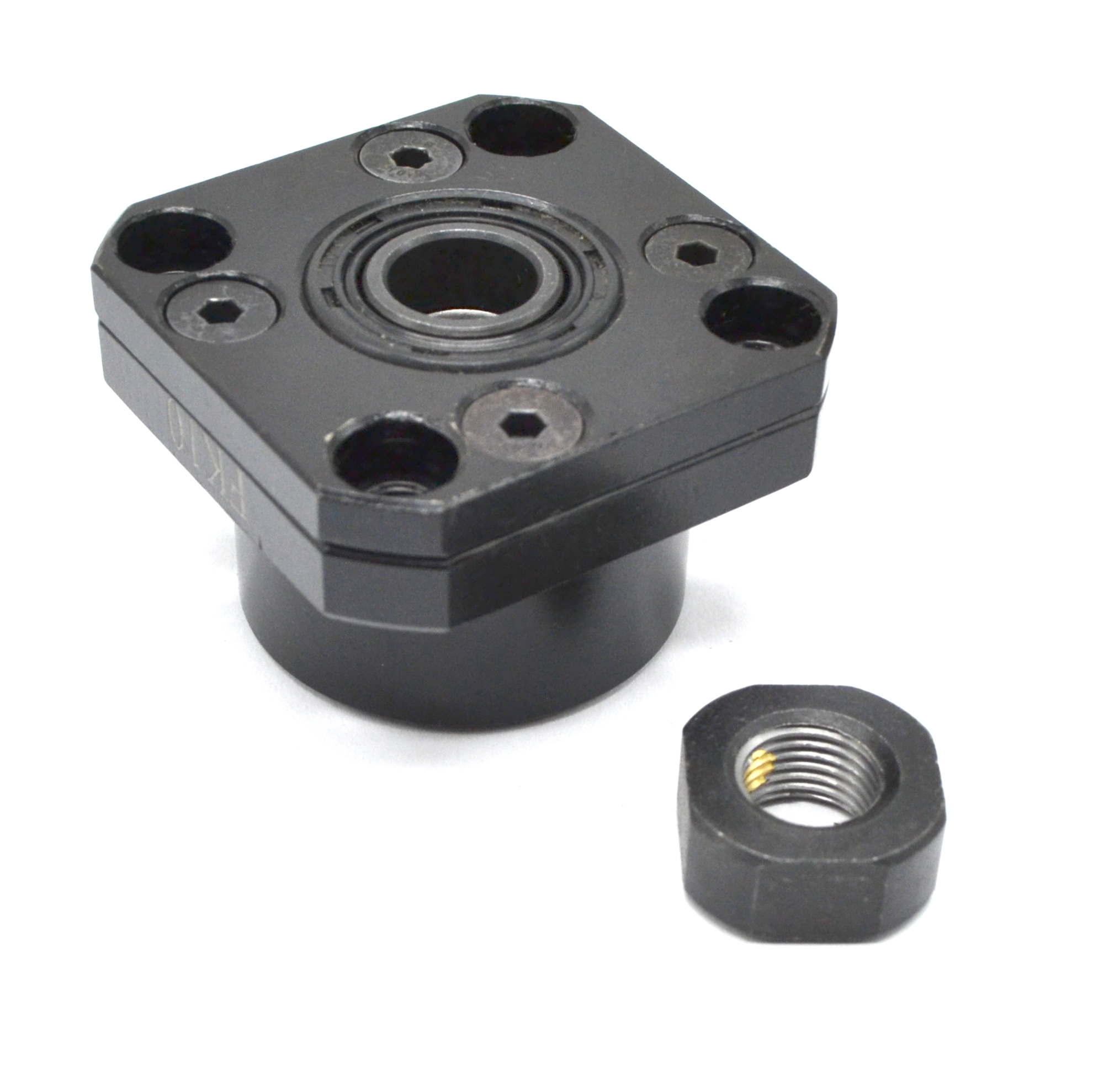

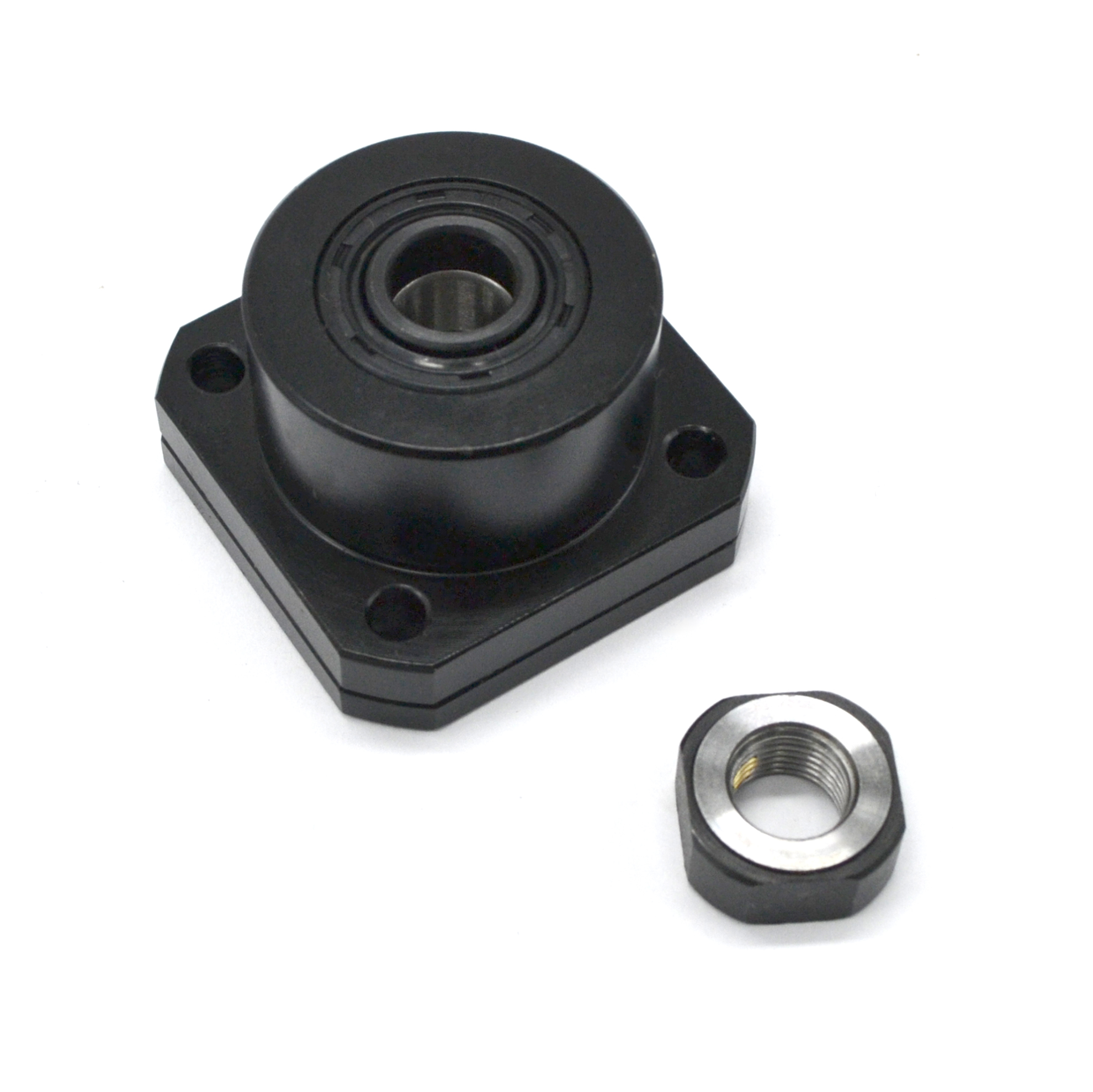

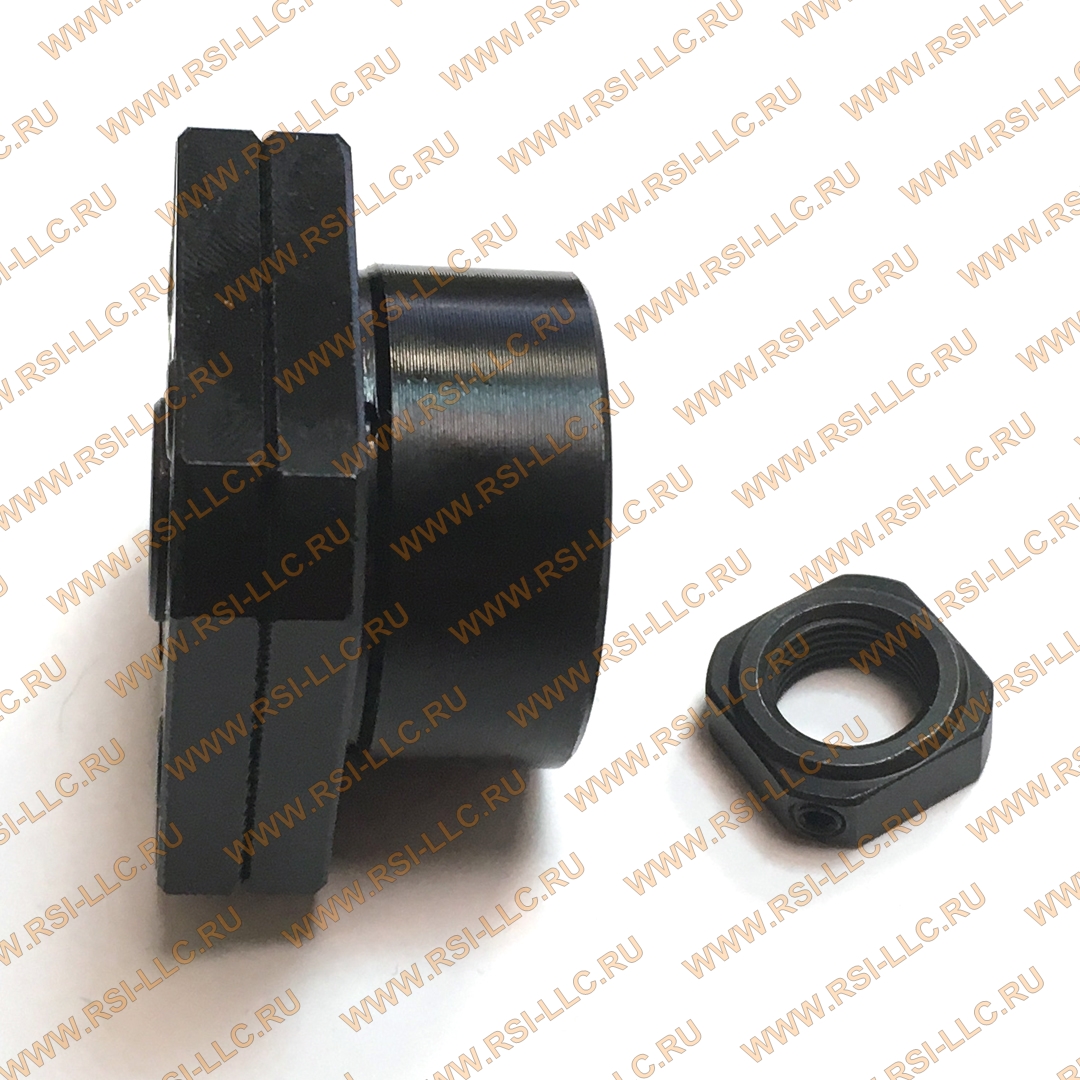

Опора фланцевая фиксирующая для крепления винта ШВП 10 мм

Держатель ШВП 10 мм фиксирующий, под фланец

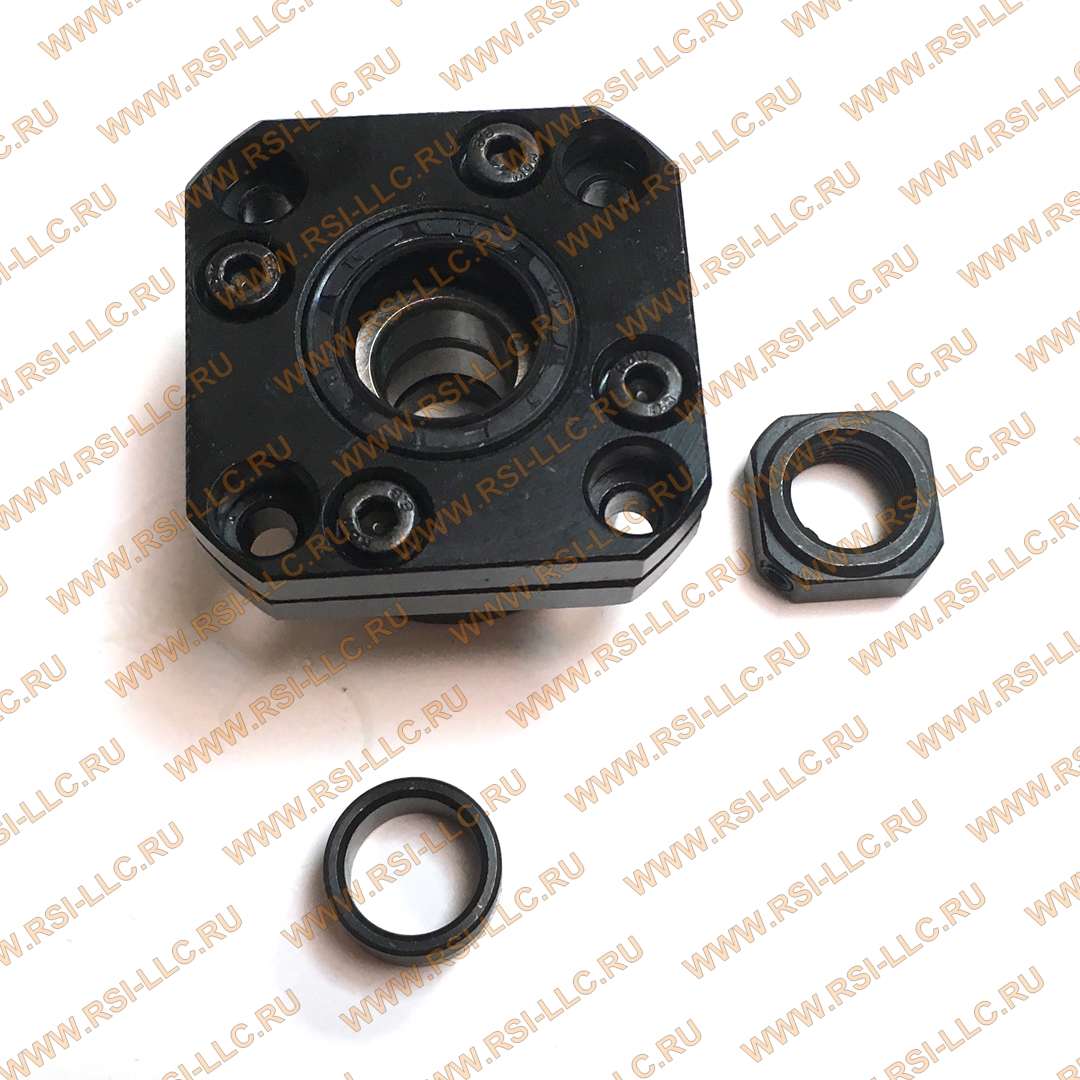

FK-10 — компактная фланцевая опора с фиксирующим подшипником для ШВП (D = 10 мм).

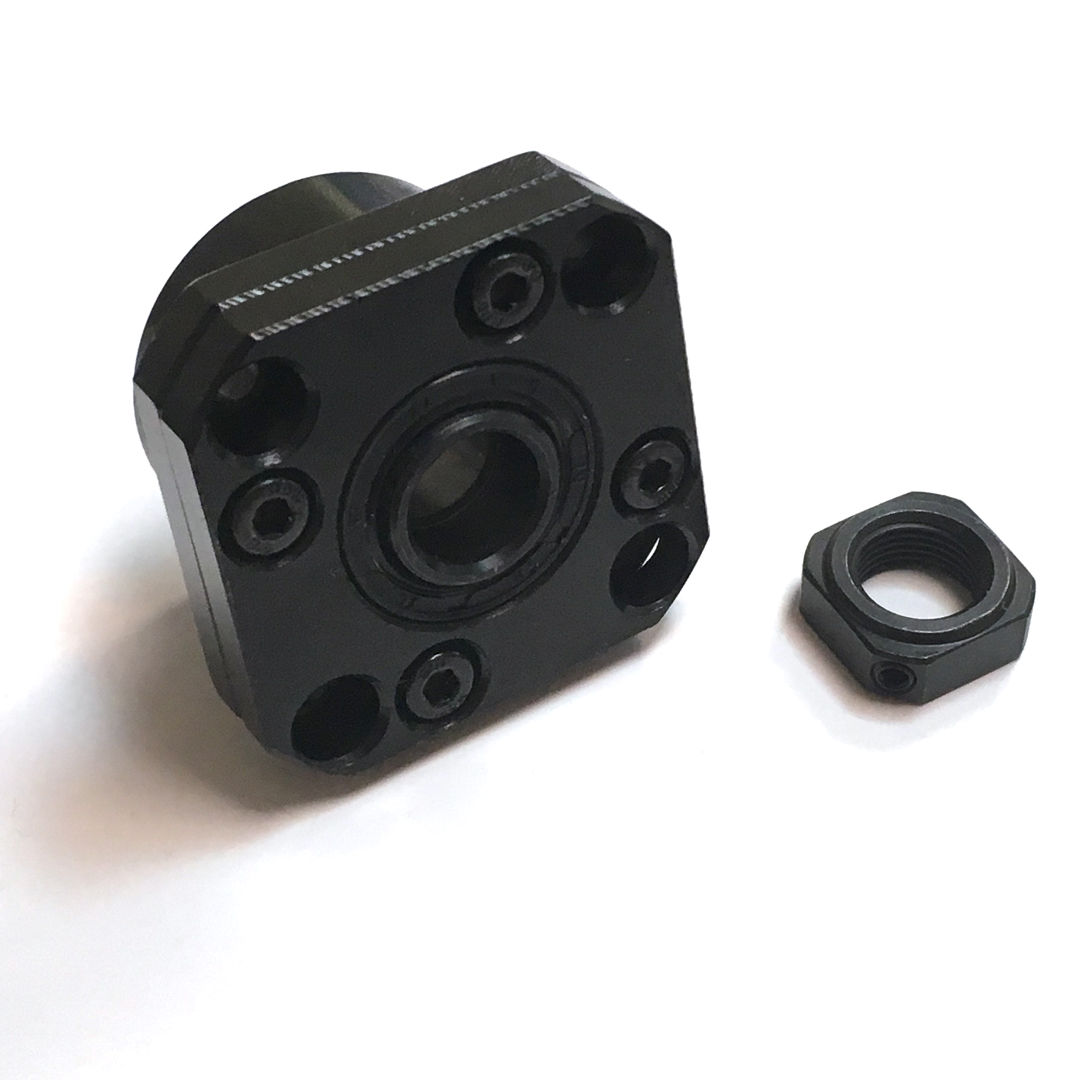

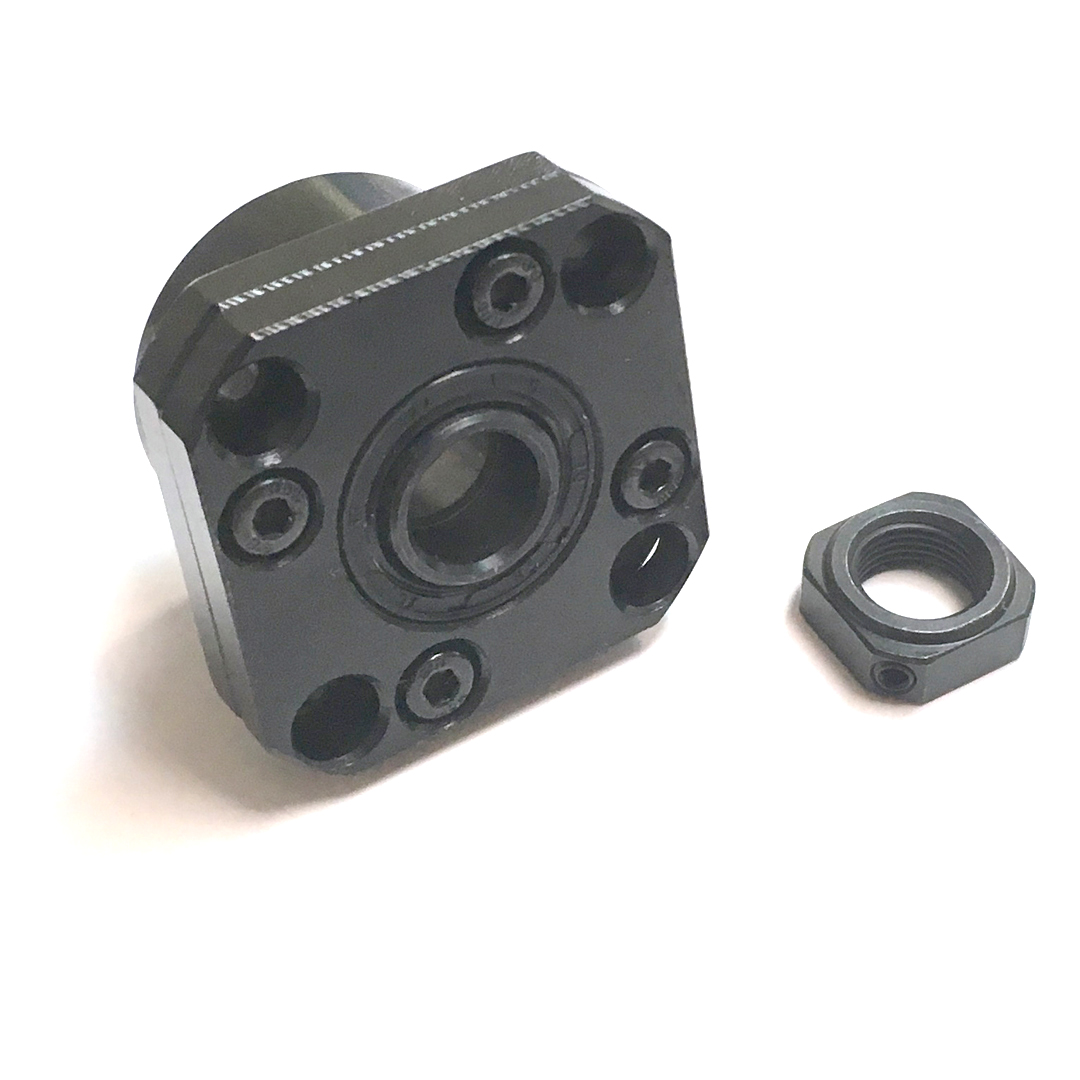

Фланцевая фиксирующая опора FK-10 для ШВП D10 мм — надёжная центровка и простая установка

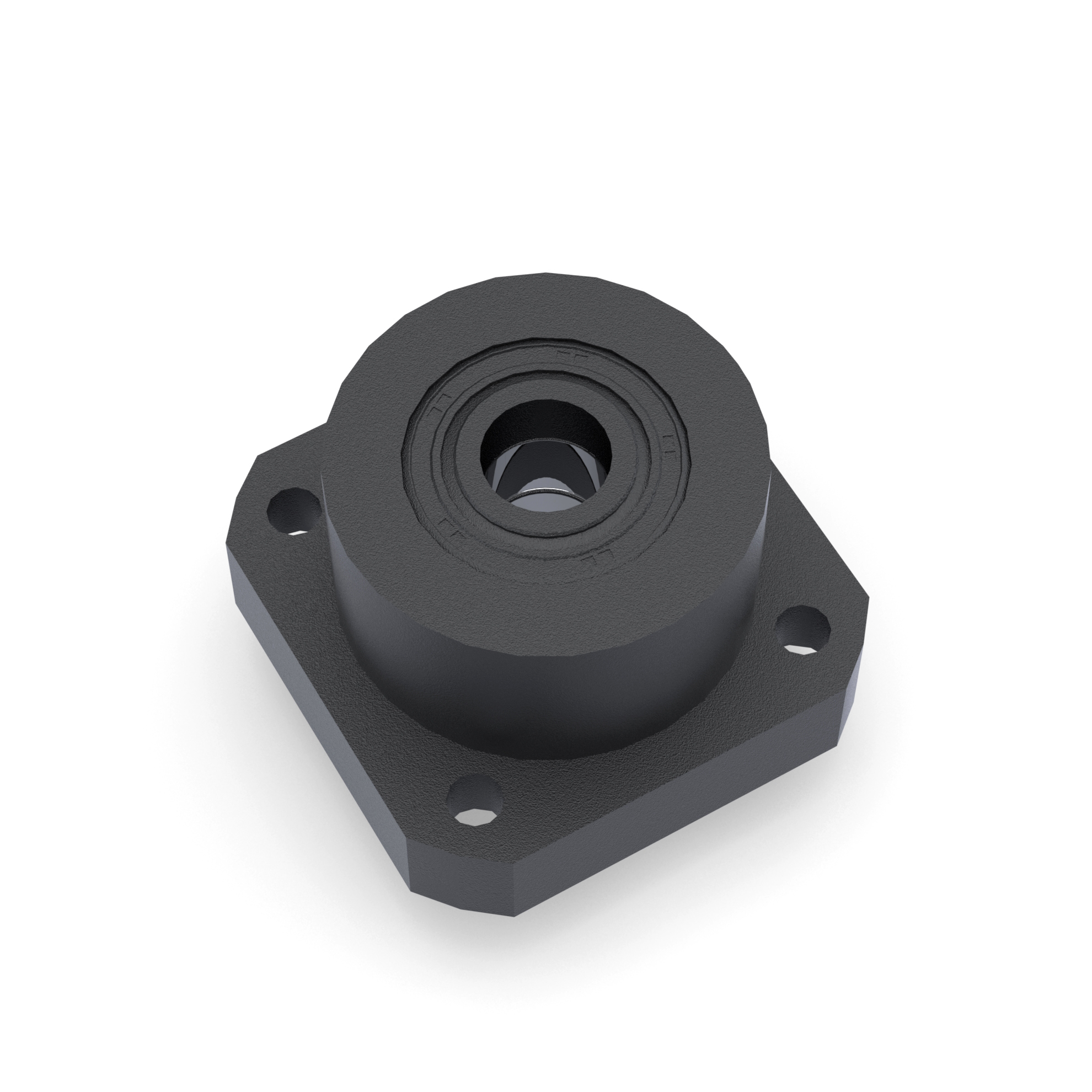

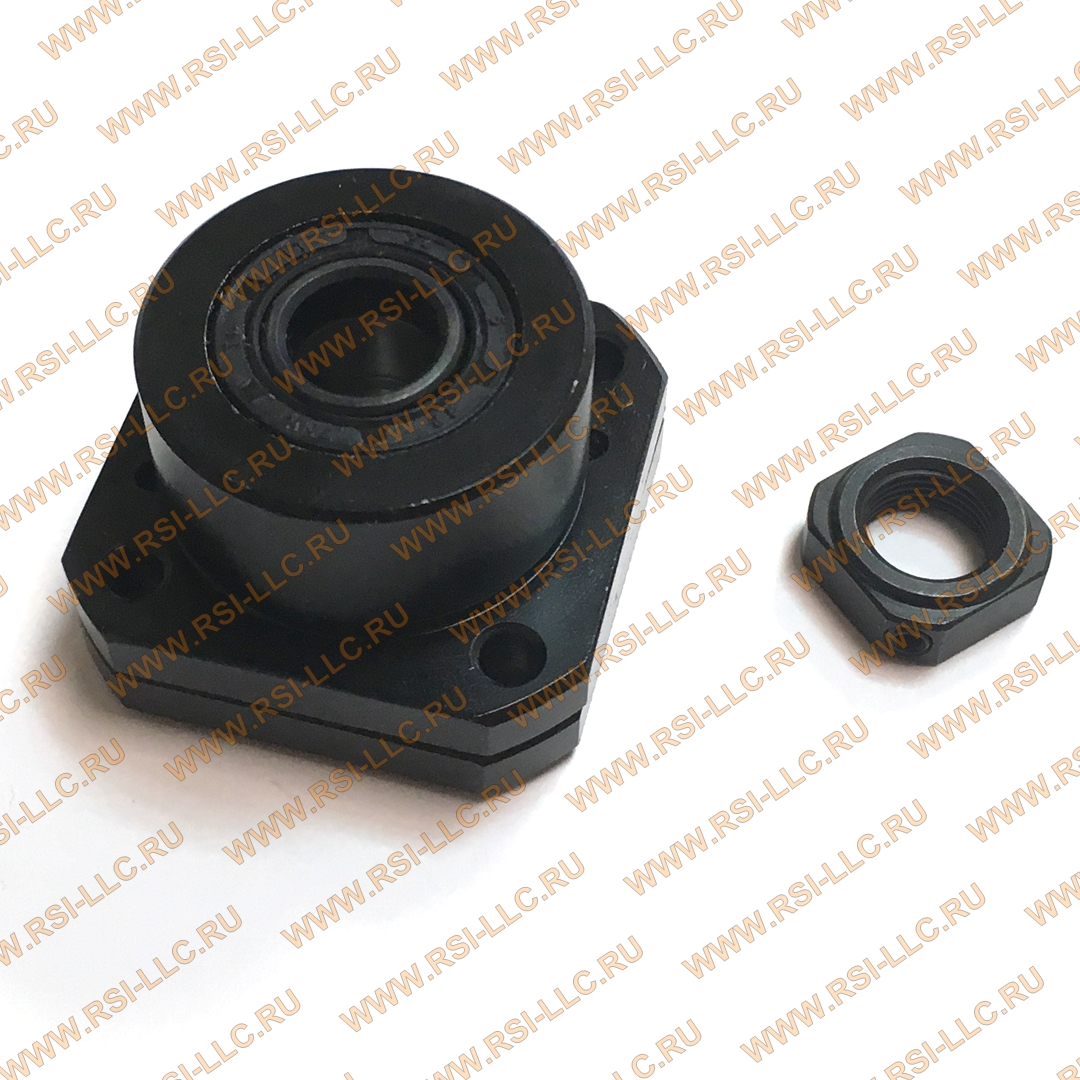

Фланцевая опора FK-10, фиксирующий подшипник для ШВП с внутренним диаметром 10 мм

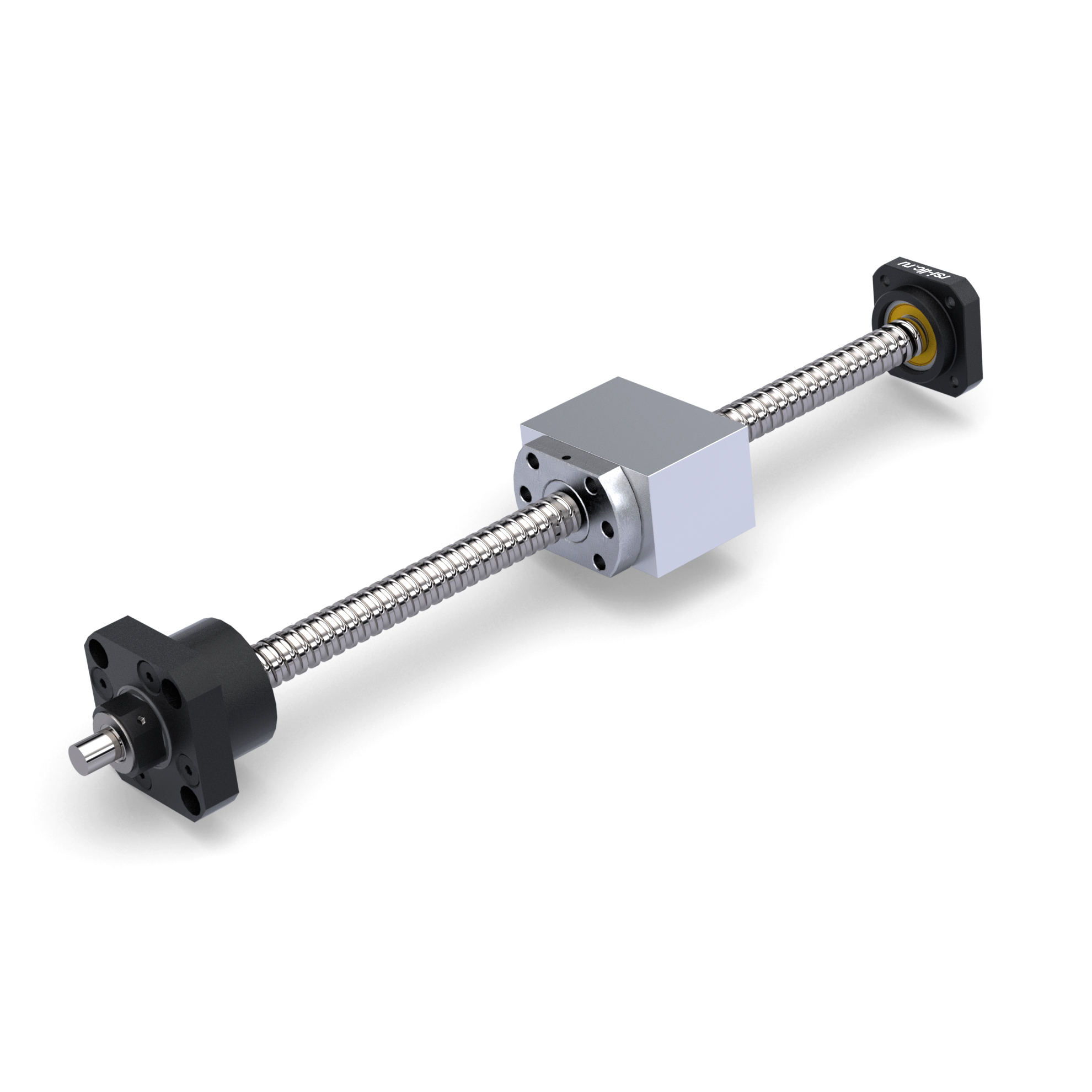

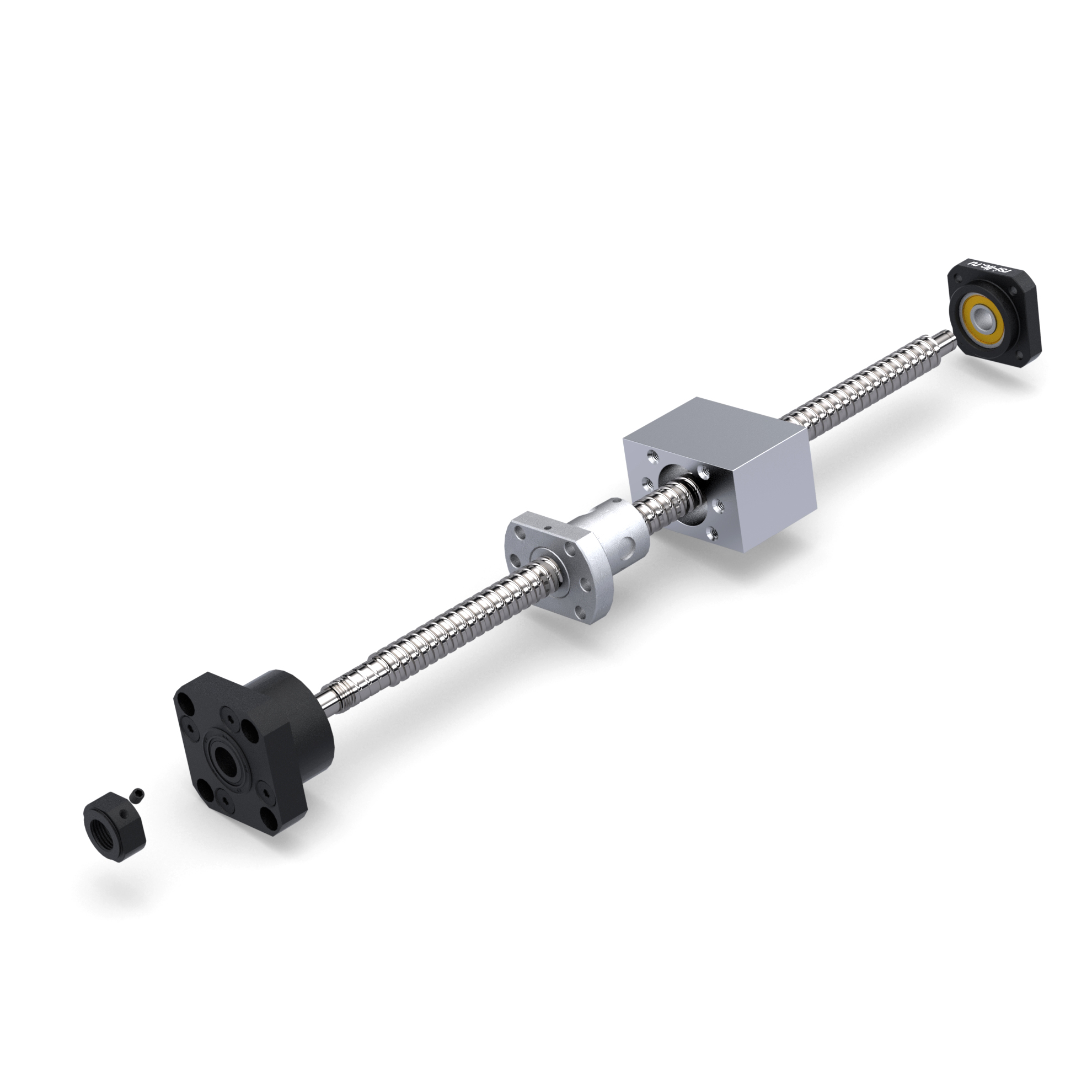

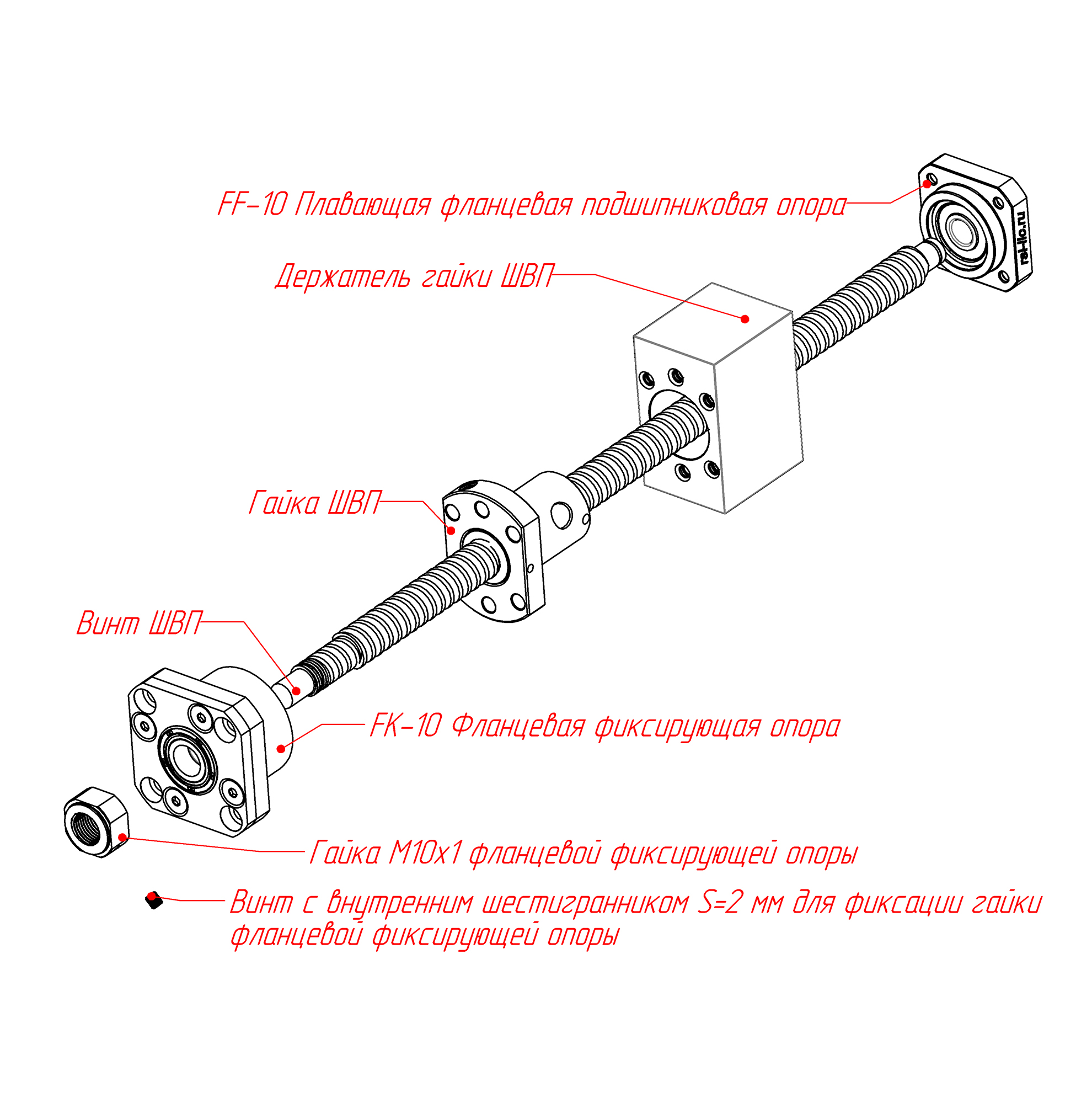

Пример сборки Фиксирующая фланцевая подшипниковая опора D10 мм FK-10

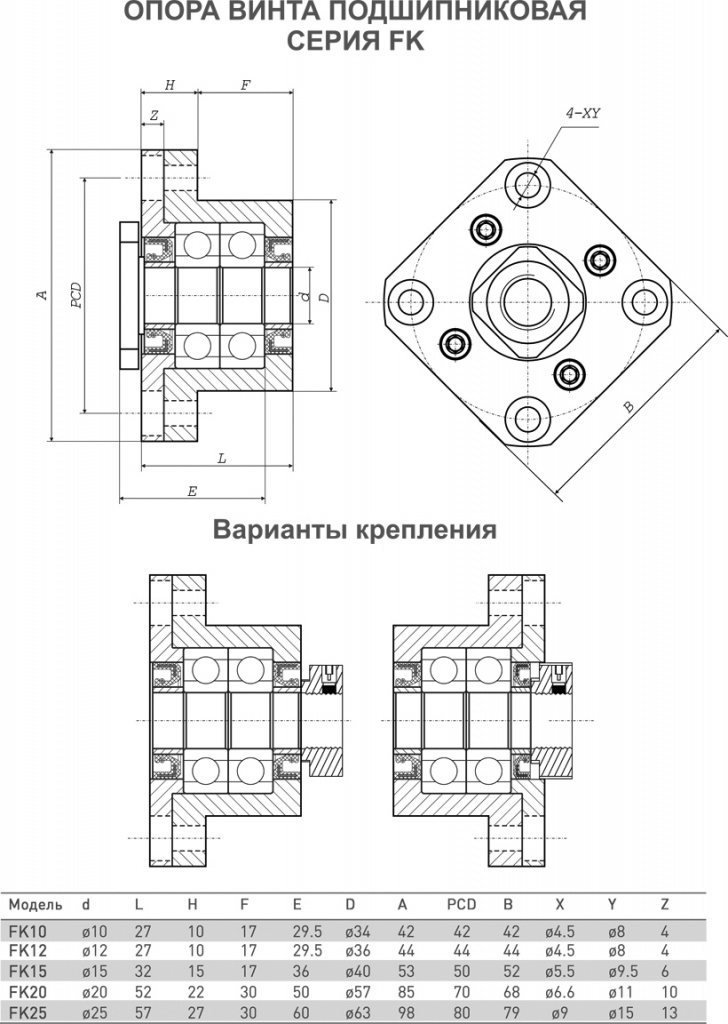

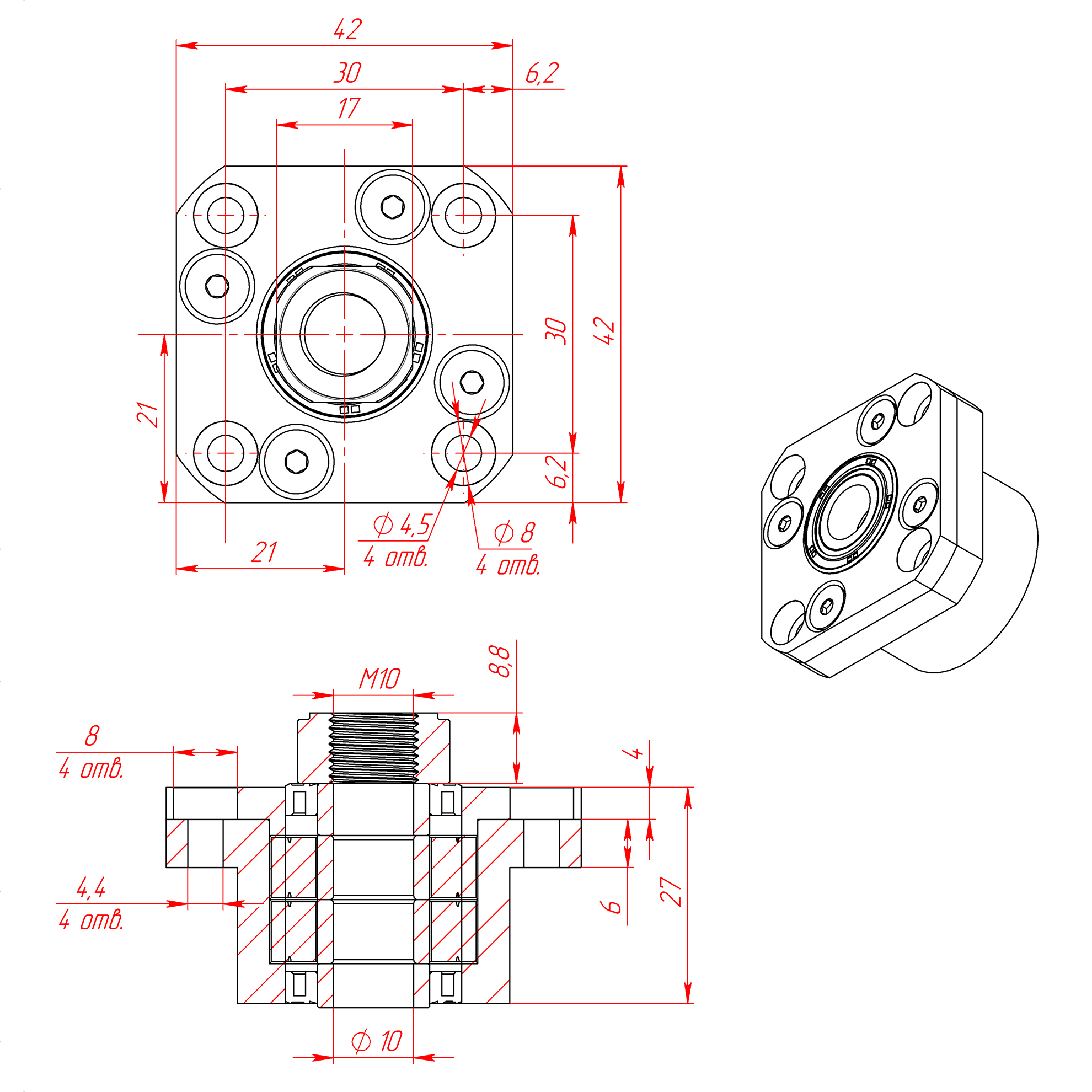

Чертёж: FK-10 — фиксирующая фланцевая подшипниковая опора, внутр. диаметр 10 мм, для шарико-винтовых пар (ШВП).

2 260.00 руб. от 1 шт.

( -3 % )	2 192.20 РУБ.	от 10 шт.
( -6 % )	2 124.40 РУБ.	от 25 шт.
( -10 % )	2 034.00 РУБ.	от 50 шт.
( -12 % )	1 988.80 РУБ.	от 100 шт.

Количество

добавить

НА СКЛАДЕ: 10 шт.
В ПУТИ: 60 шт.

КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

3D модель-онлайн:

Нажми для просмотра в 3D ▼

Файлы для скачивания | чертежи | 3D-Модели

FK-10 | Фиксирующая фланцевая подшипниковая опора D10 мм (3D-модель).ZIP

Скачать

FK-10 | Фиксирующая фланцевая подшипниковая опора D10 мм (Чертёж).PDF

Скачать

Описание

Фланцевая фиксирующая опора для винтов шарико-винтовых передач (ШВП). Обеспечивает жёсткую радиальную фиксацию и создание осевого натяжения, поставляется в комплекте с фланцем и стопорной гайкой.

Ключевые особенности

Внутренний диаметр для фиксации винта: dвнут=10 мм.
В комплекте: фланец и стопорная гайка.
В опорах установлены 2 радиальных подшипника — жёсткая радиальная фиксация и возможность создания осевого натяжения.
Серия: FK — фиксирующего типа.

Технические характеристики (кратко)

Внутренний диаметр	10 мм
Рекомендуемый диаметр винта ШВП	12–16 мм
Резьба для стопорной гайки (после токарной обработки)	M10×1
Размер шестигранного ключа для стопорной гайки	S=2 мм
Подшипники	2 радиальных

Рекомендации по установке

Для надёжной работы пары винт ШВП + фиксирующие опоры рекомендуется устанавливать на противоположном конце плавающую опору типа FF.
Для установки фиксирующей опоры с использованием стопорной гайки необходимо выполнить токарную обработку винта и нарезать резьбу M10×1 на предусмотренном участке.
При затяжке стопорной гайки используйте ключ размера S=2 мм.
