EK-08 | Фиксирующая подшипниковая опора D8 мм

EK-08
1 690.00 руб.
RSI

Цена за 1 шт.

Количество
В корзину
Наличие EK-08 | Фиксирующая подшипниковая опора D8 мм
НА СКЛАДЕ
> 50 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Описание

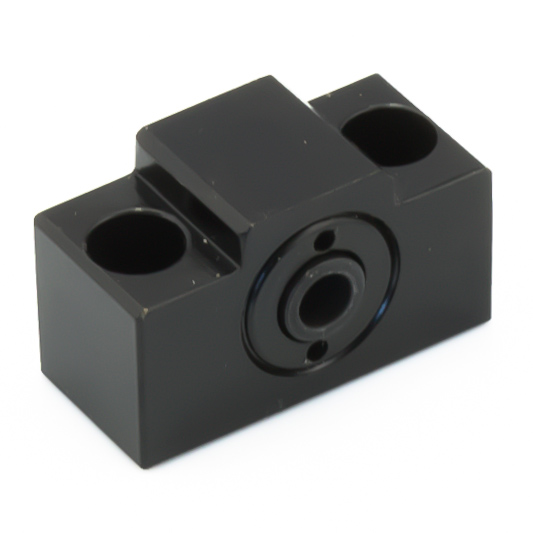

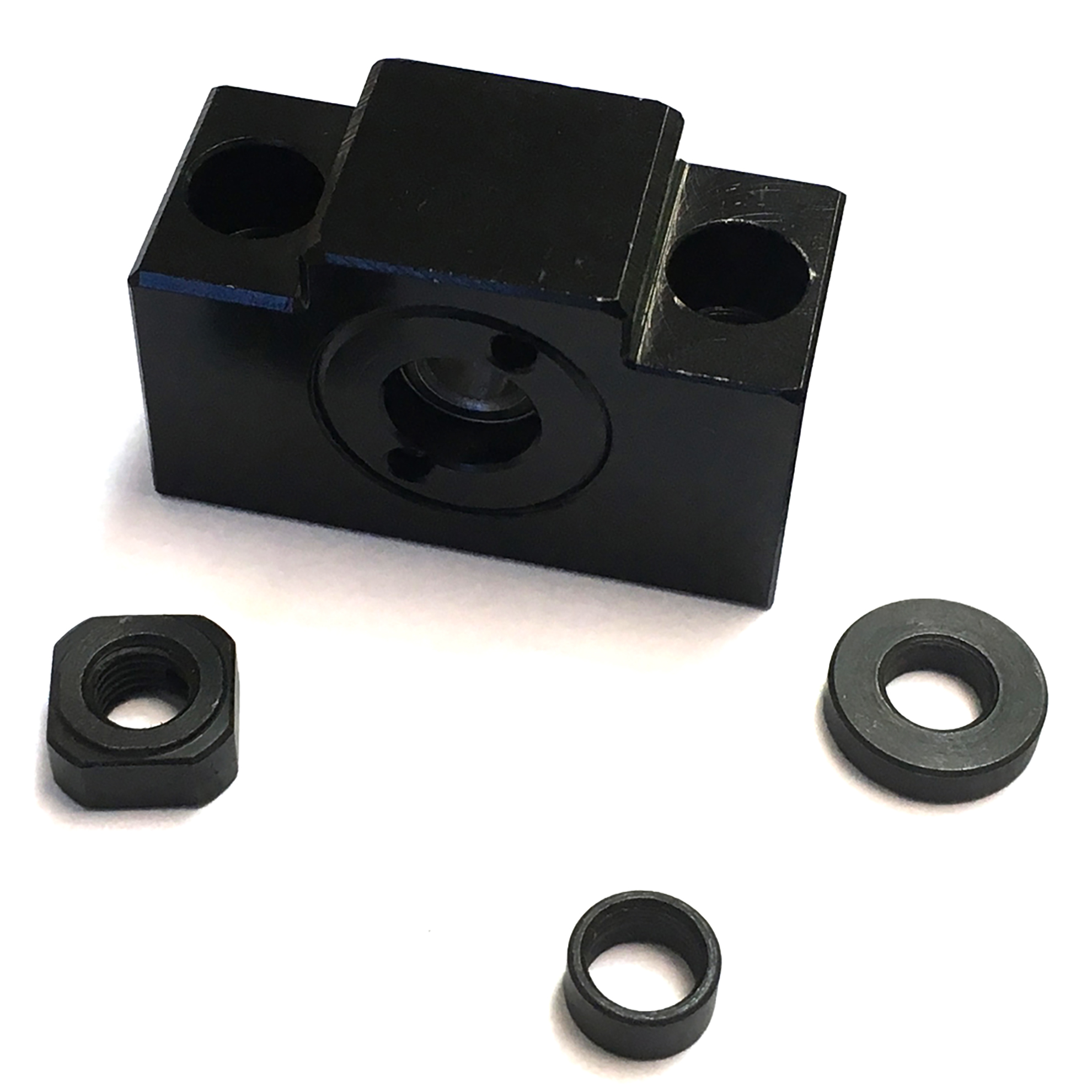

Фиксирующая опора для крепления винта ШВП.

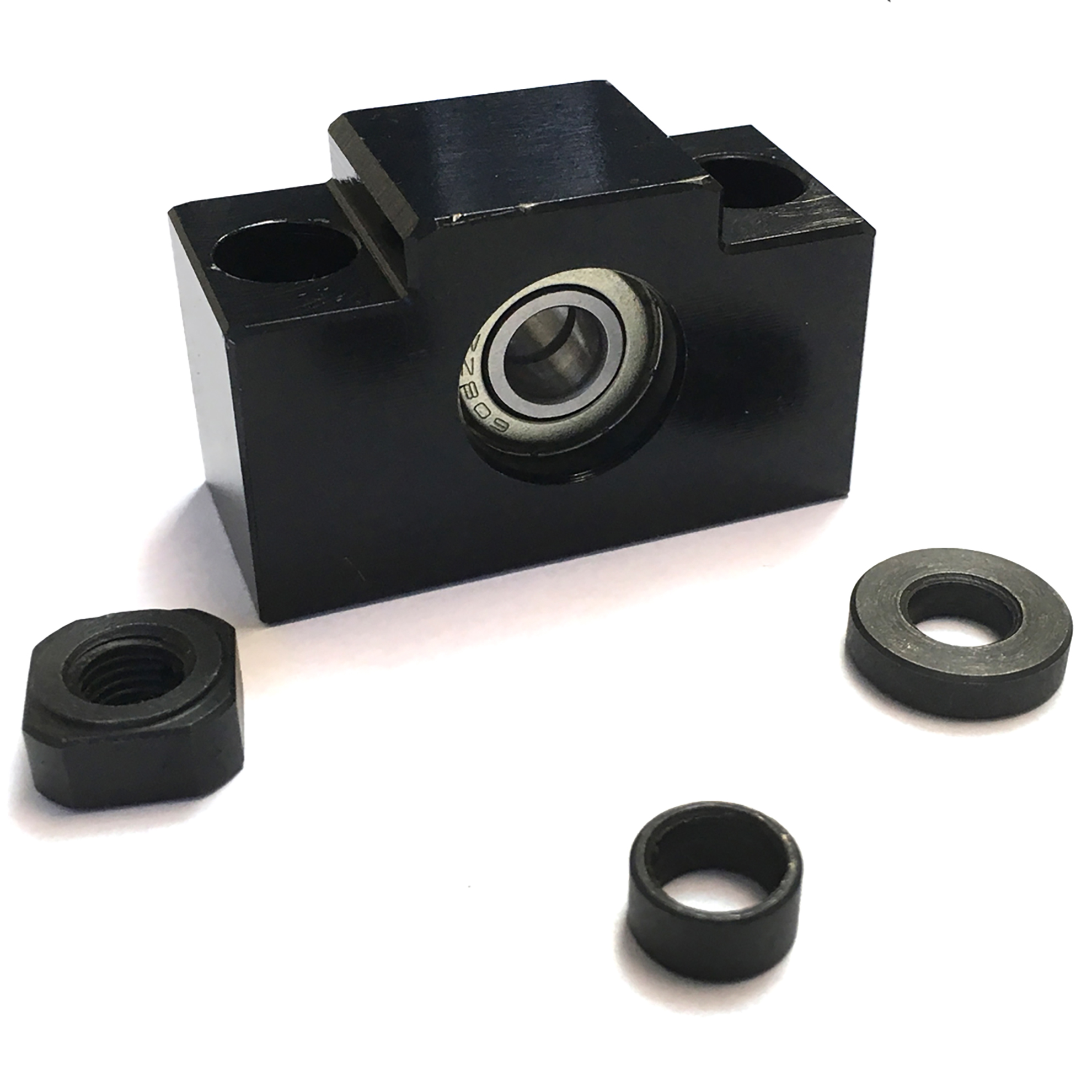

В фиксирующих опорах установлены 2 подшипника, что позволяет жестко фиксировать винт в радиальном направлении и создавать натяг в осевом.
Рекомендуется при креплении винта ШВП использовать как минимум одну фиксирующую опору - это положительно сказывается на максимальной скорости вращения пары.
Диаметр внутренней обоймы 8 мм

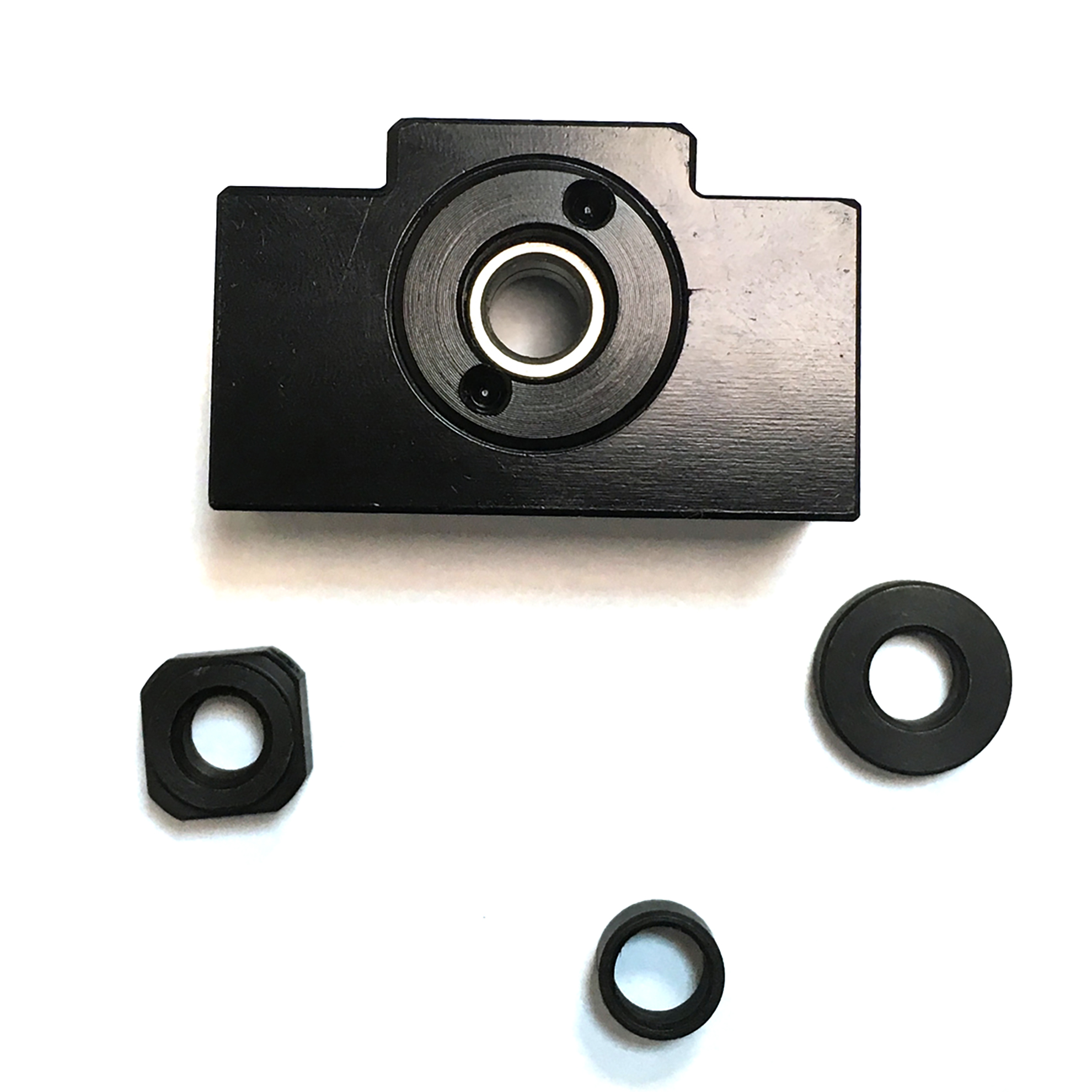

Прижимные втулки и фиксирующая гайка М8х1,0 идут в комплекте.
Загрузить:
3D модель EK-08 (EK-08.ZIP)

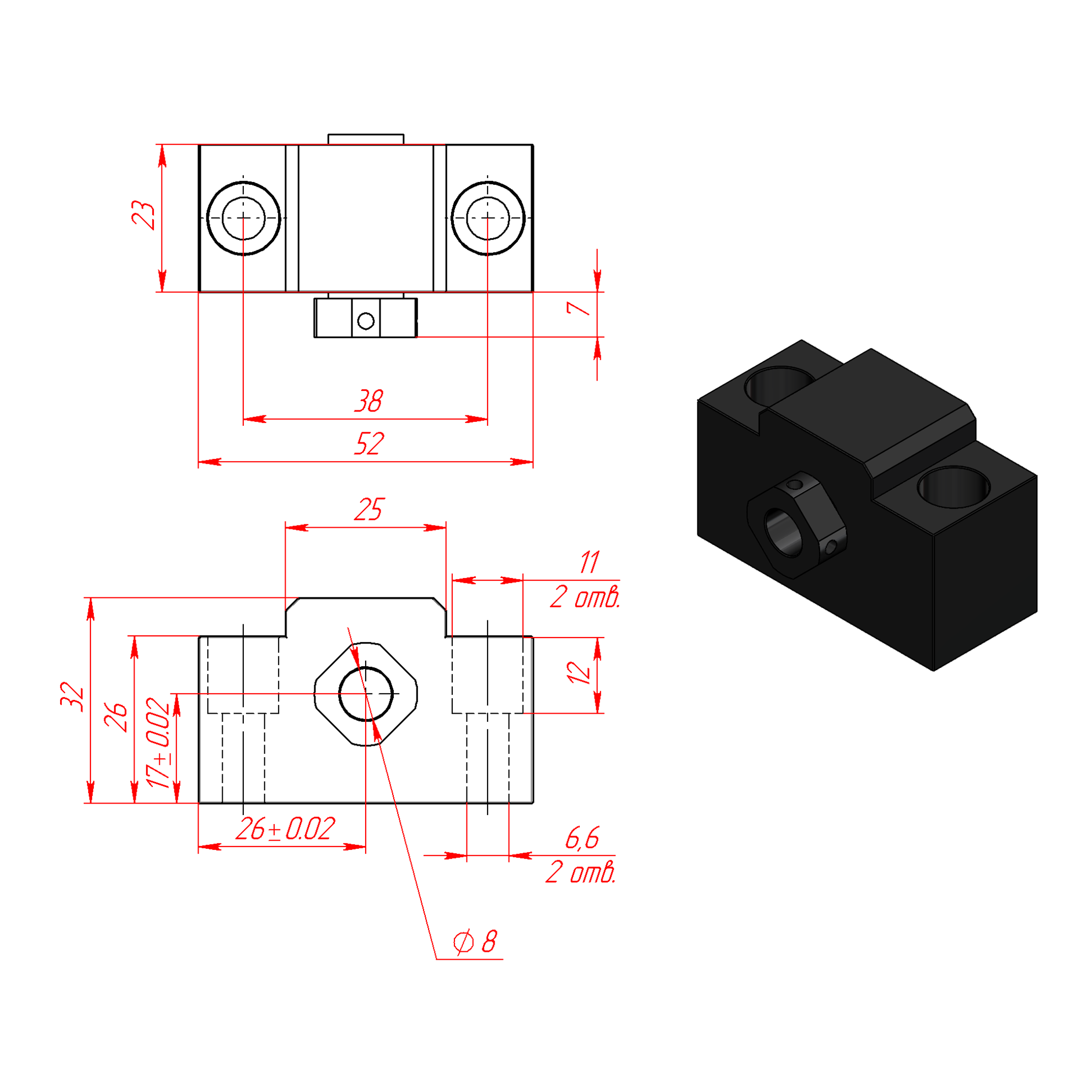

EK чертеж.jpg

Модель

A

B

C

E

F

G

H

D

D1

EK08

52

23

32

26

30

13.6

38

8

6.6

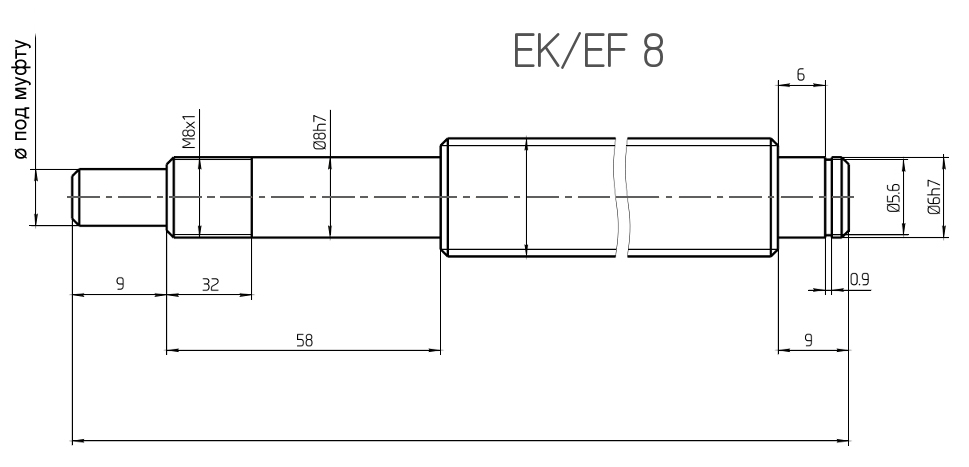

Чертеж под обработку ШВП под опоры
EK-EF 8.jpg

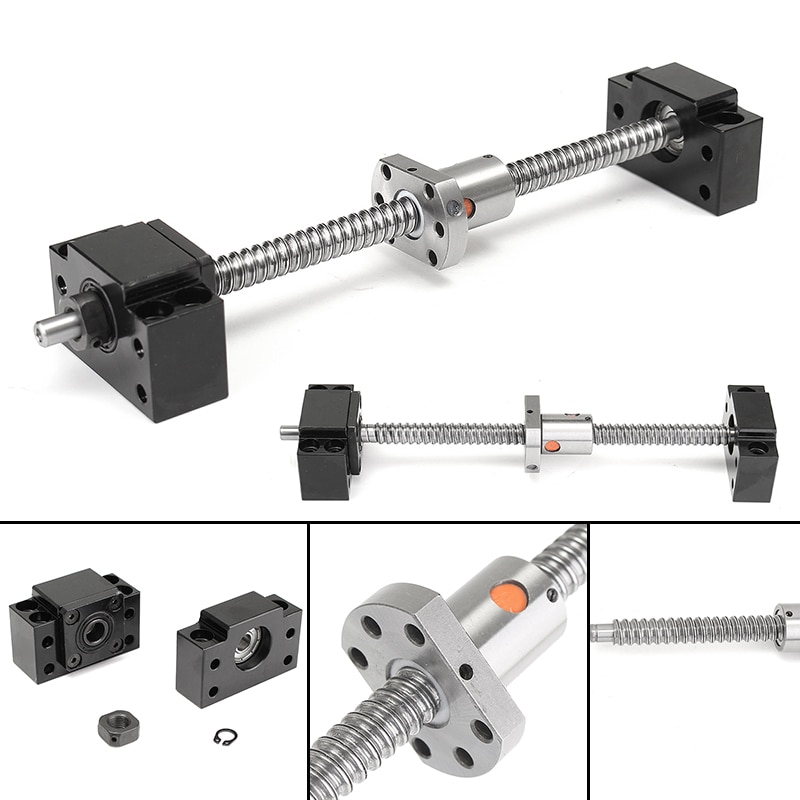

Общи вид ШВП с гайкой и опорами в сборе
Общий вид ШВП и с гайкой и порами в сборе

Характеристики

Артикул:
 EK-08
Материал:
 Сталь
Покрытие:
 Порошковая покраска
Цвет:
 Черный
