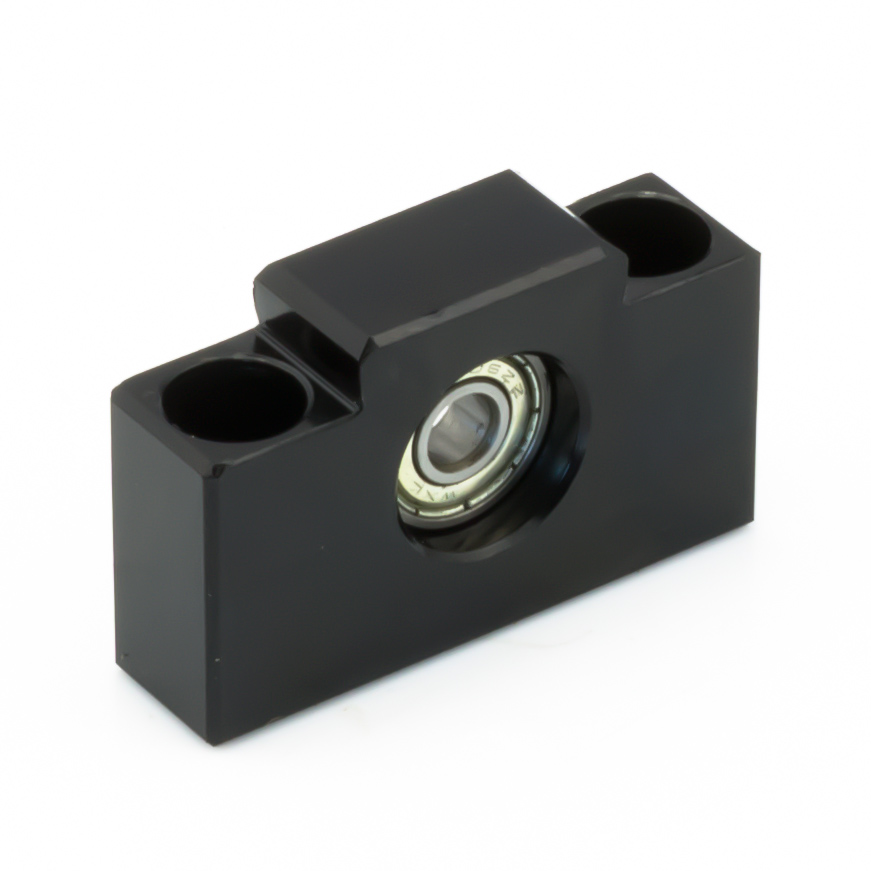

EF-08 | Плавающая подшипниковая опора D6 мм

EF-08 поддерживающая опора ШВП
1 395.00 руб. от 1 шт.
( -3 % )
1 353.15 РУБ.
от 10 шт.
( -5 % )
1 325.25 РУБ.
от 25 шт.
( -8 % )
1 283.40 РУБ.
от 50 шт.
( -10 % )
1 255.50 РУБ.
от 100 шт.
RSI
Количество
добавить
Наличие EF-08 | Плавающая подшипниковая опора D6 мм
НА СКЛАДЕ
≈ 100 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Описание

Опора для фиксации приводного винта с обработанным валом диаметром 6 мм.
В плавающей опоре установлен радиальный подшипник, фиксирующий конец в радиальном направлении и не воспринимающий осевые нагрузки.
Рекомендуется при креплении винта ШВП совместно с плавающими опорами использовать как минимум одну фиксирующую опору.
Загрузить:
3D модуль опоры EF-08 (EF-08.ZIP)

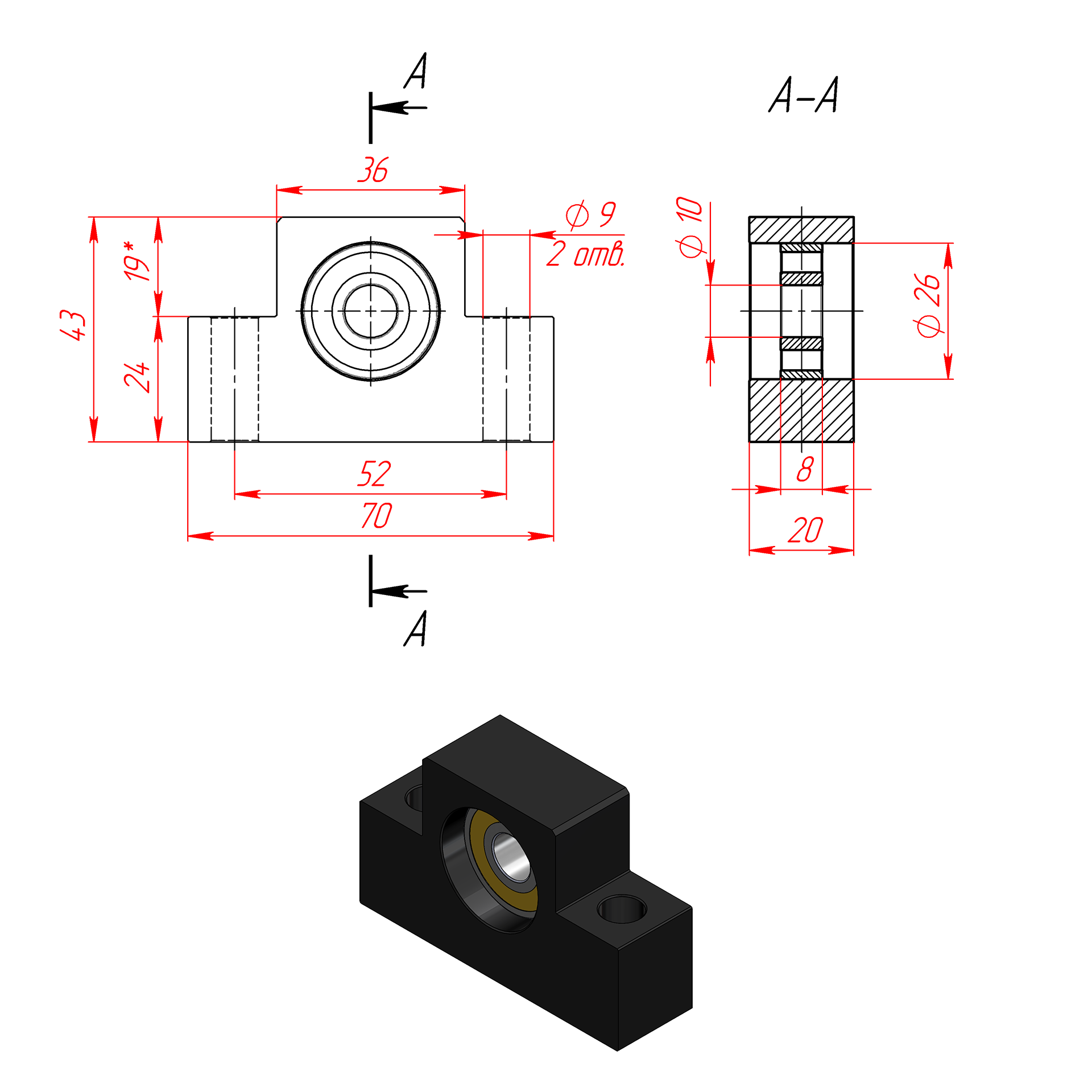

EF-08 чертеж

Модель

A

B

C

D

D1

D2

D3

E

F

G

H

EF08

52

14

32

6

17

6,6

11

26

12

17

38

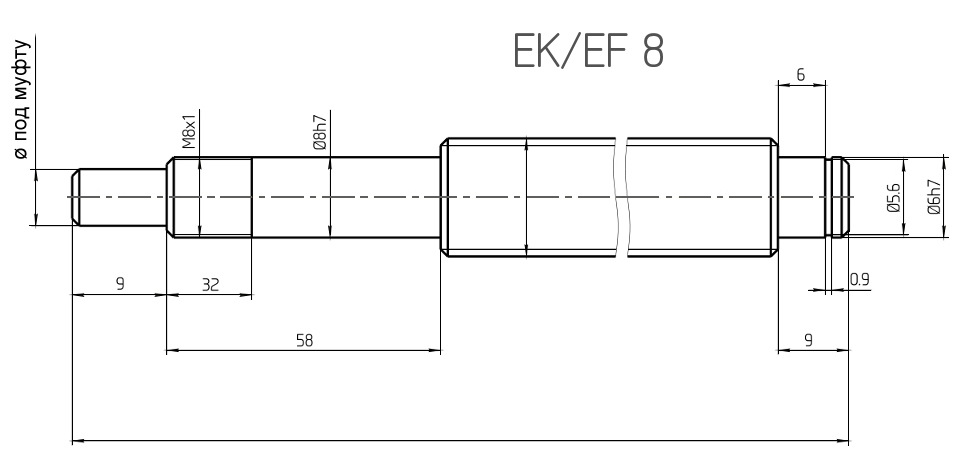

Чертеж на обработку ШВП под опоры EF/EK
EK-EF 8.jpg

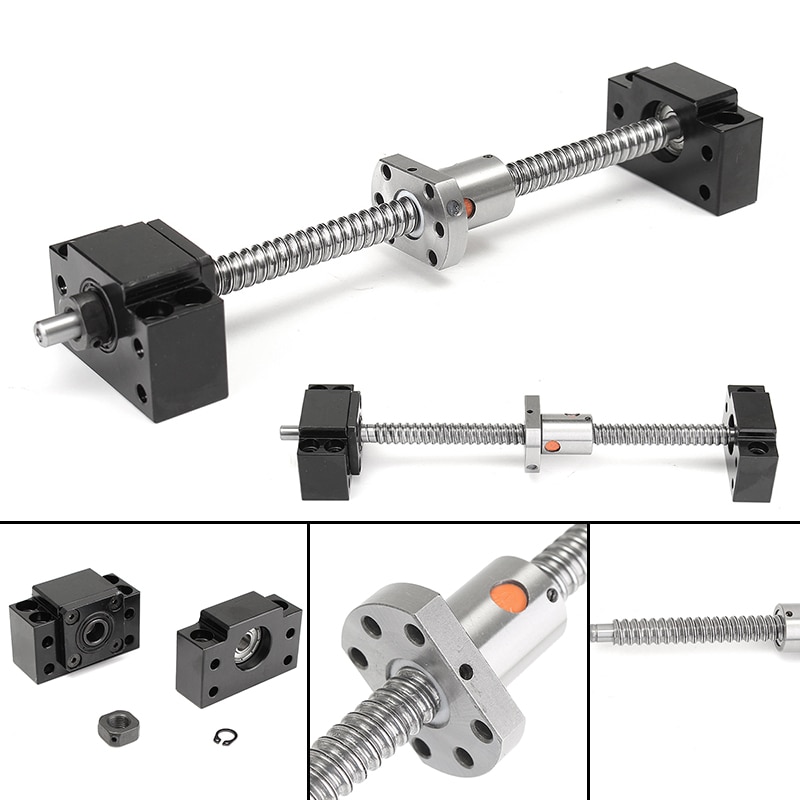

Общи вид ШВП с гайкой и опорами в сборе
Общий вид ШВП и с гайкой и порами в сборе

Характеристики

Артикул:
 EF-08
Материал:
 Сталь
Покрытие:
 Порошковая покраска
Цвет:
 Черный
