FF-10 | Плавающая фланцевая подшипниковая опора D8 мм

Файлы для скачивания | чертежи | 3D-Модели

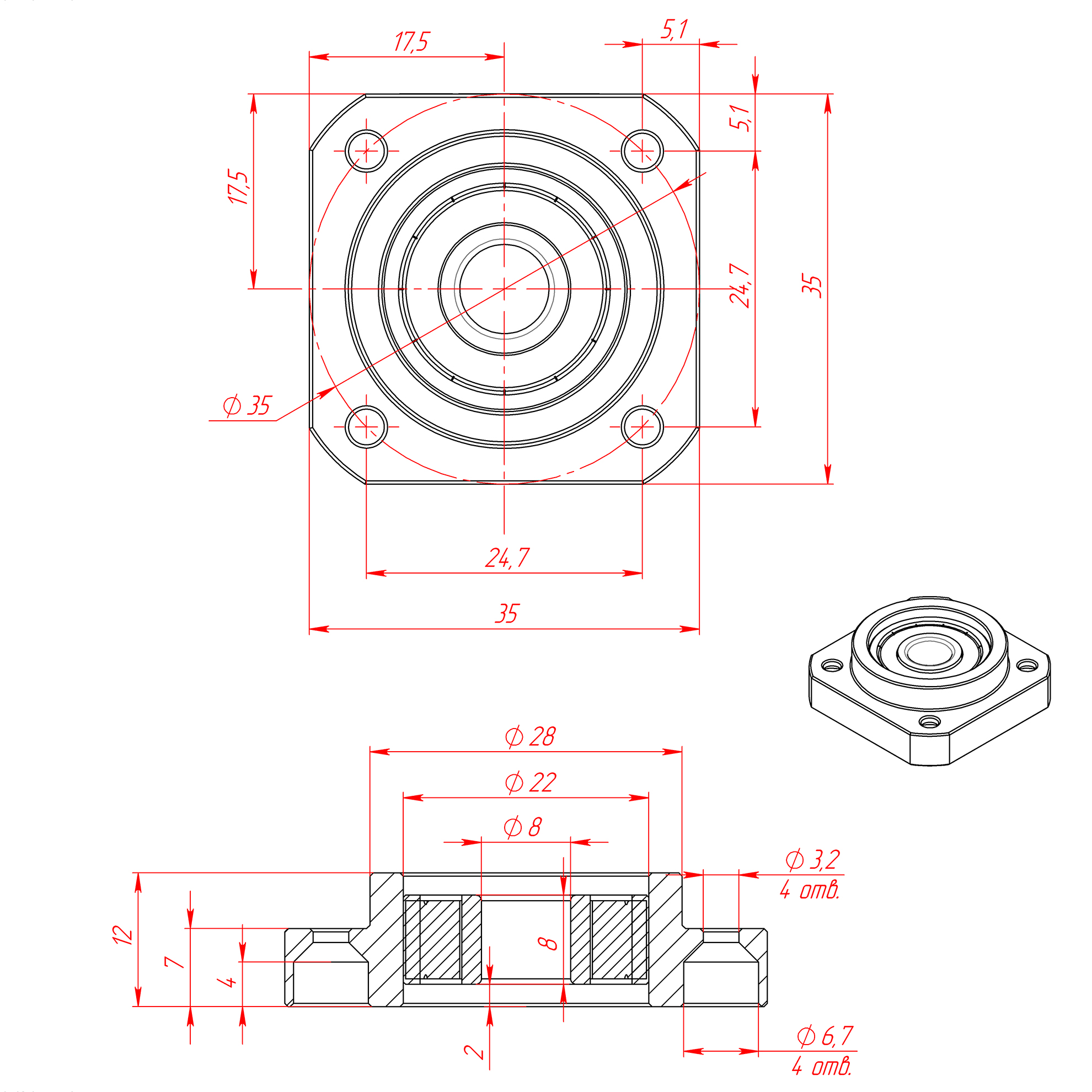

1. FF-10 | Плавающая фланцевая подшипниковая опора D8 мм (Чертёж).PDF

Скачать

2. FF-10 | Плавающая фланцевая подшипниковая опора D8 мм (3D-модель).ZIP

Скачать

Описание

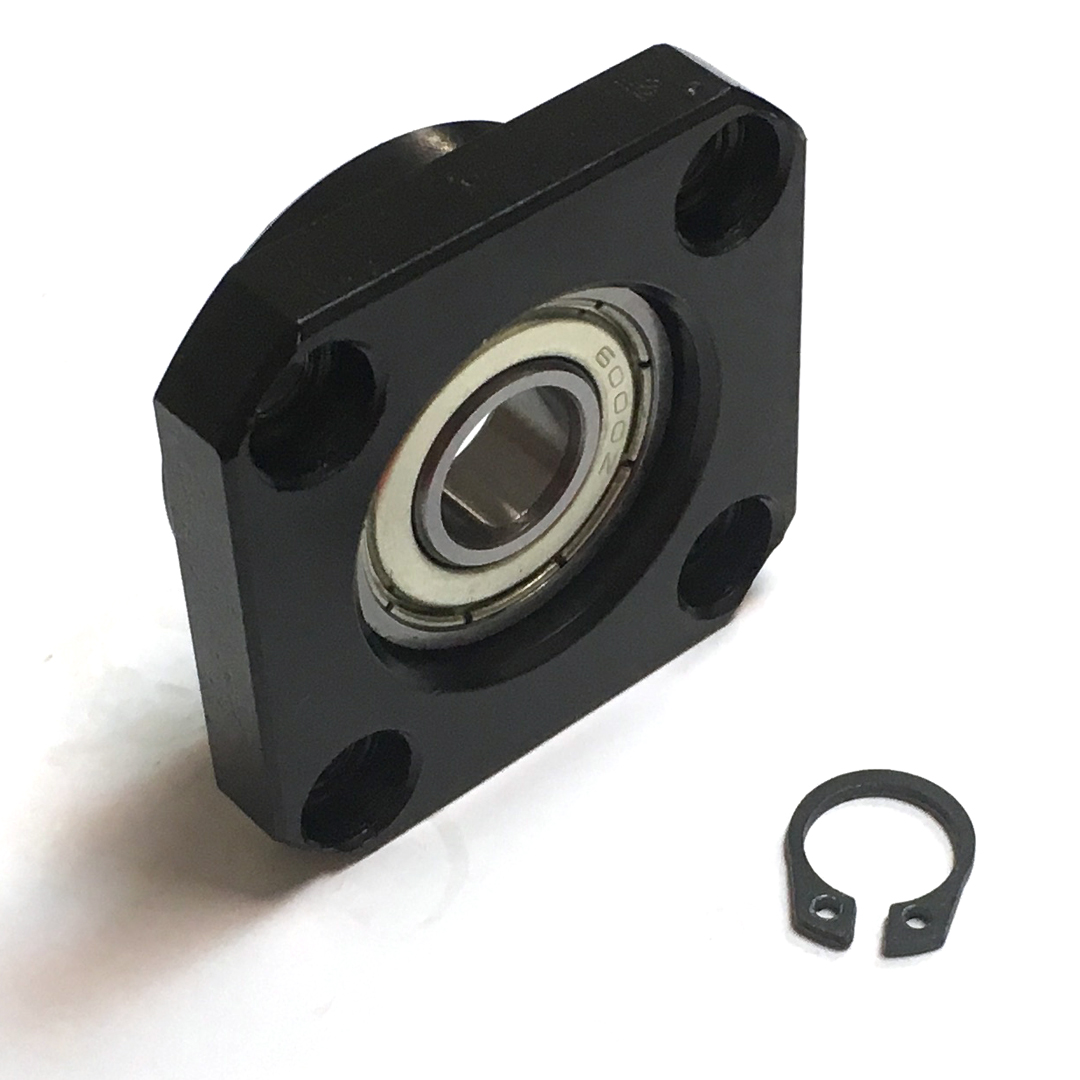

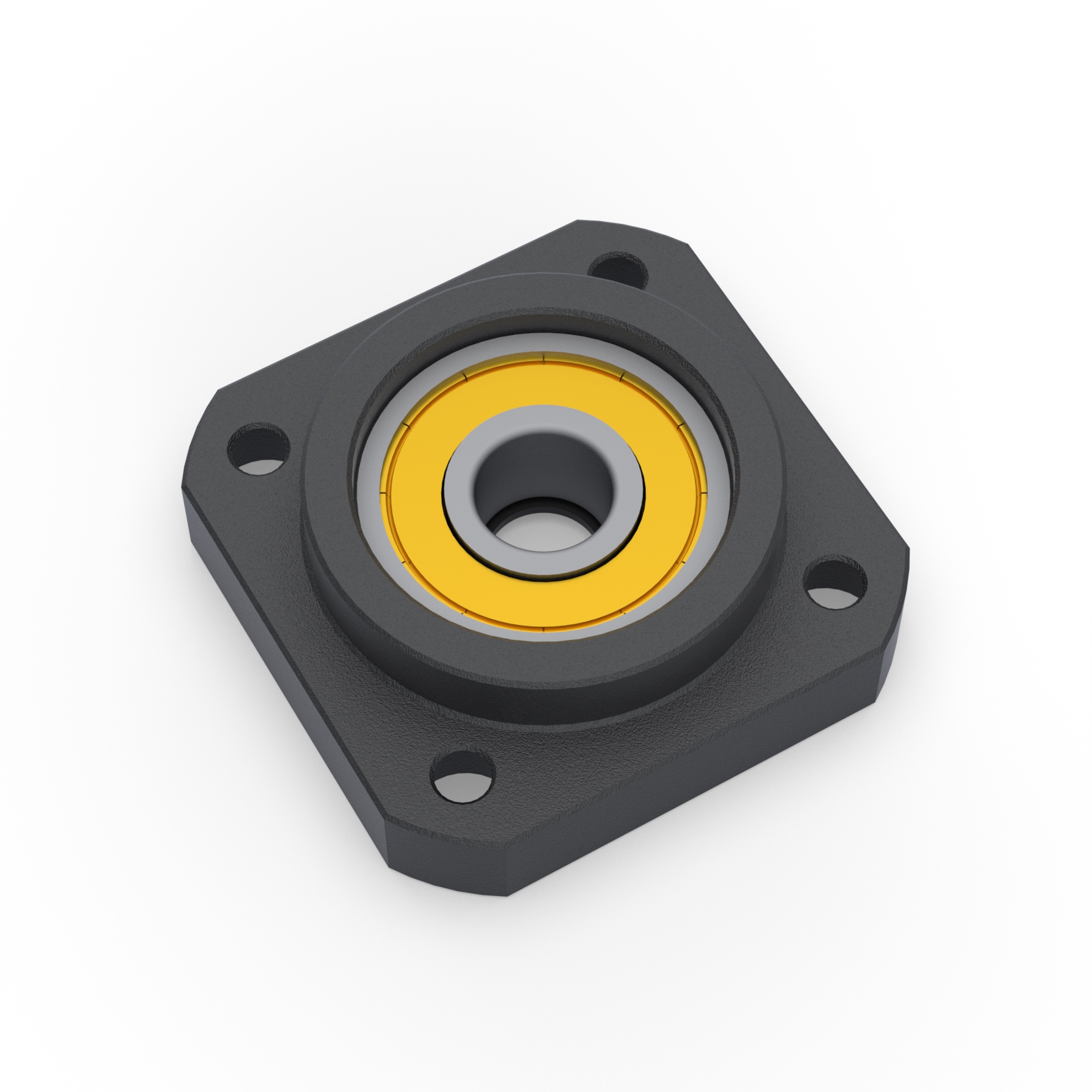

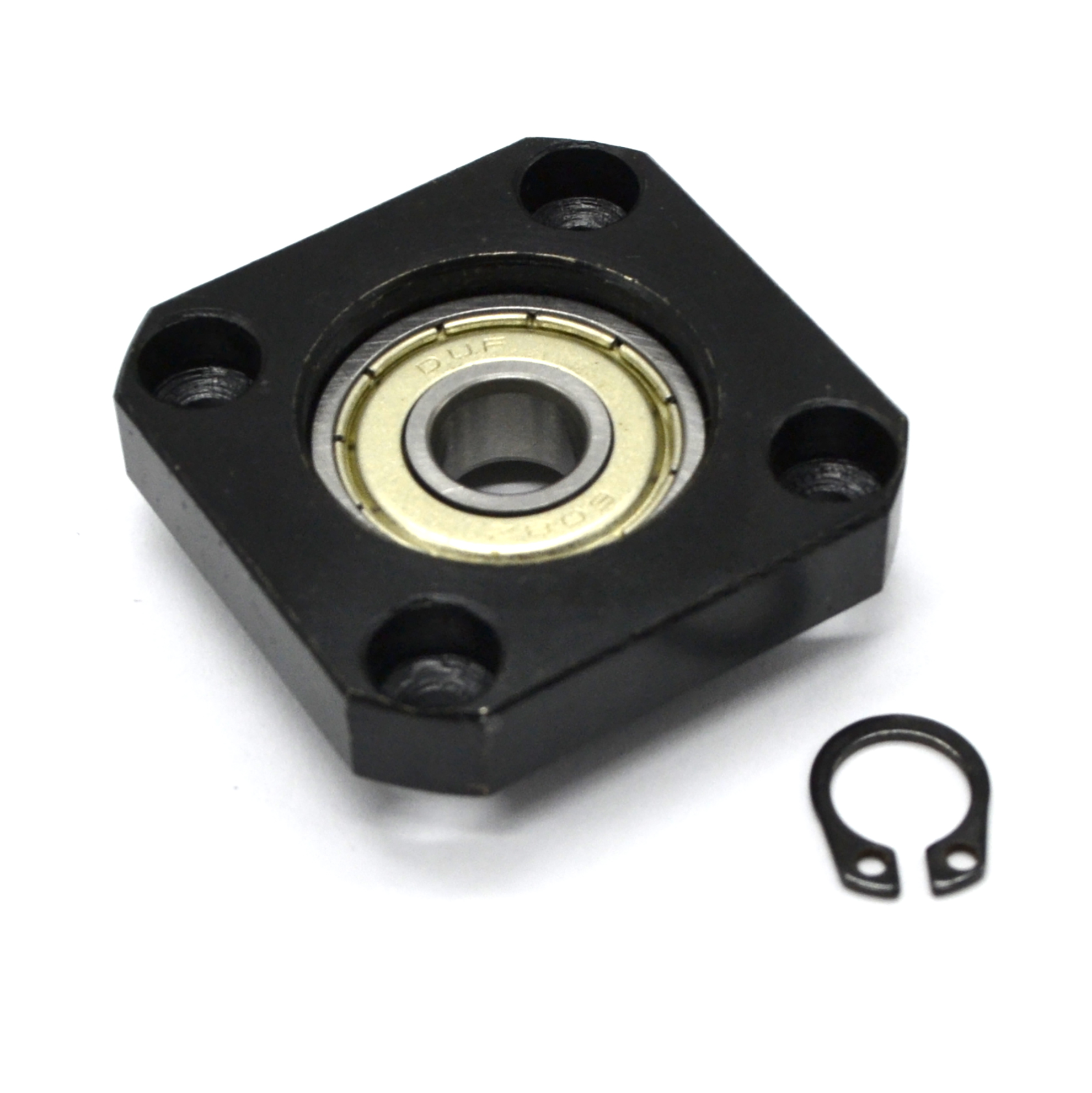

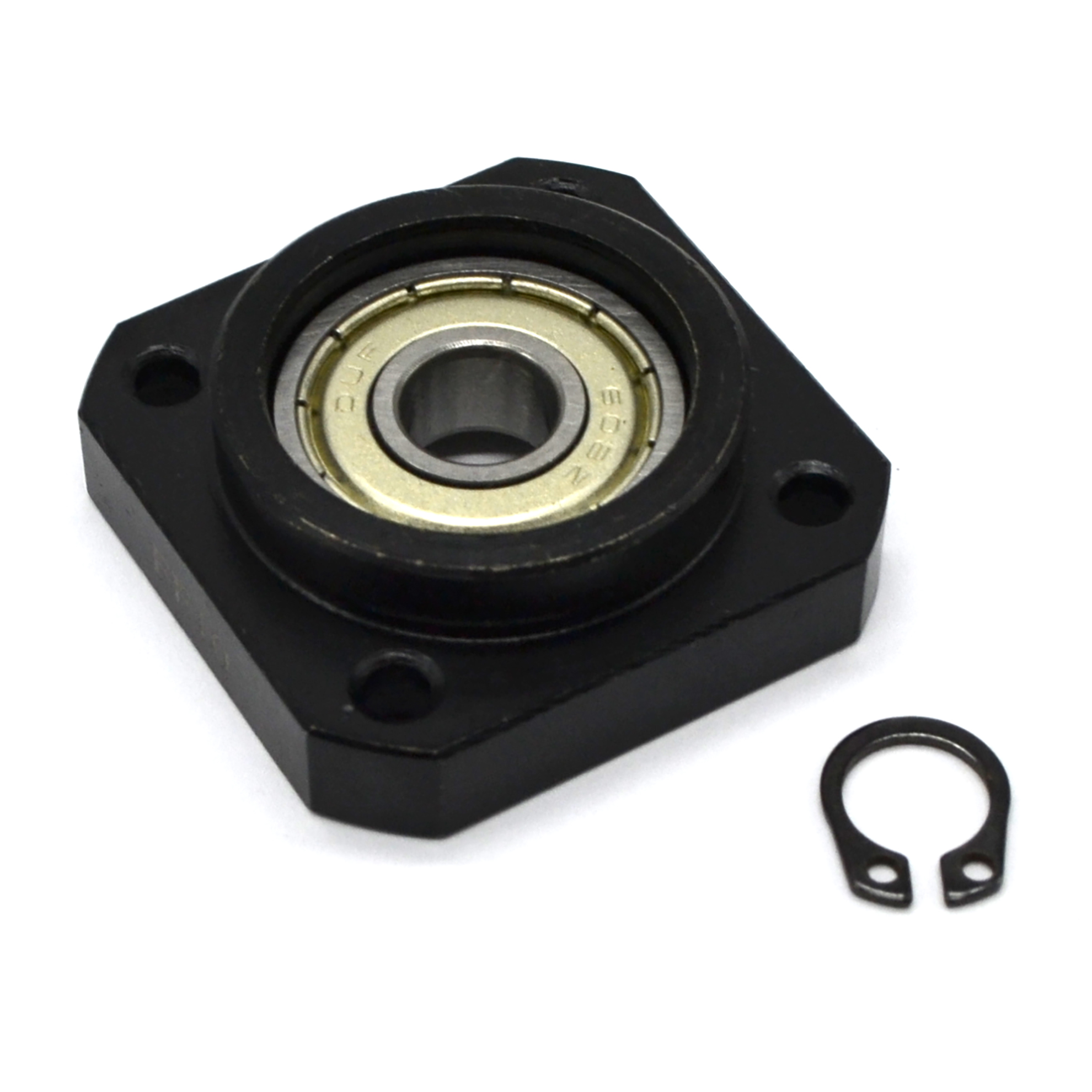

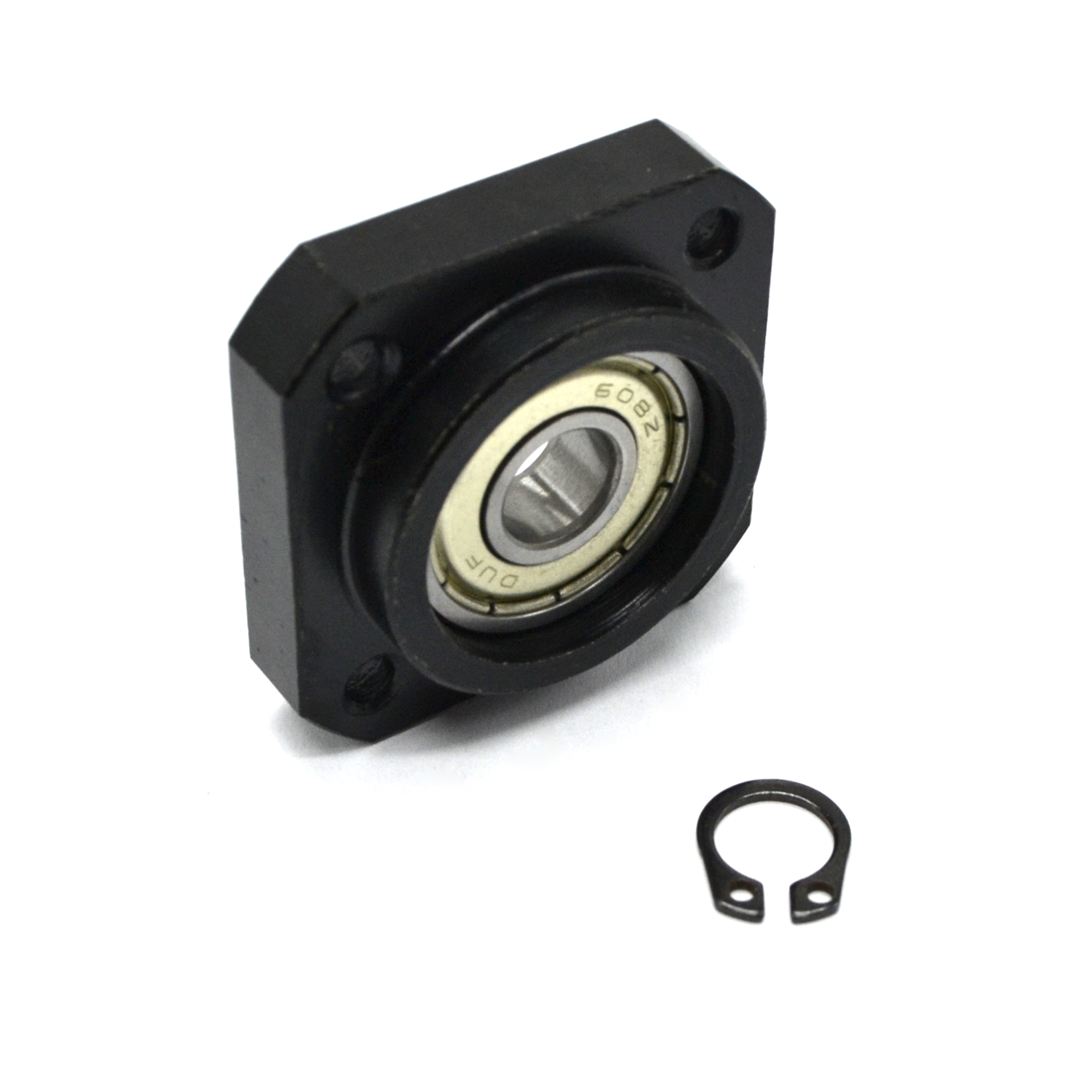

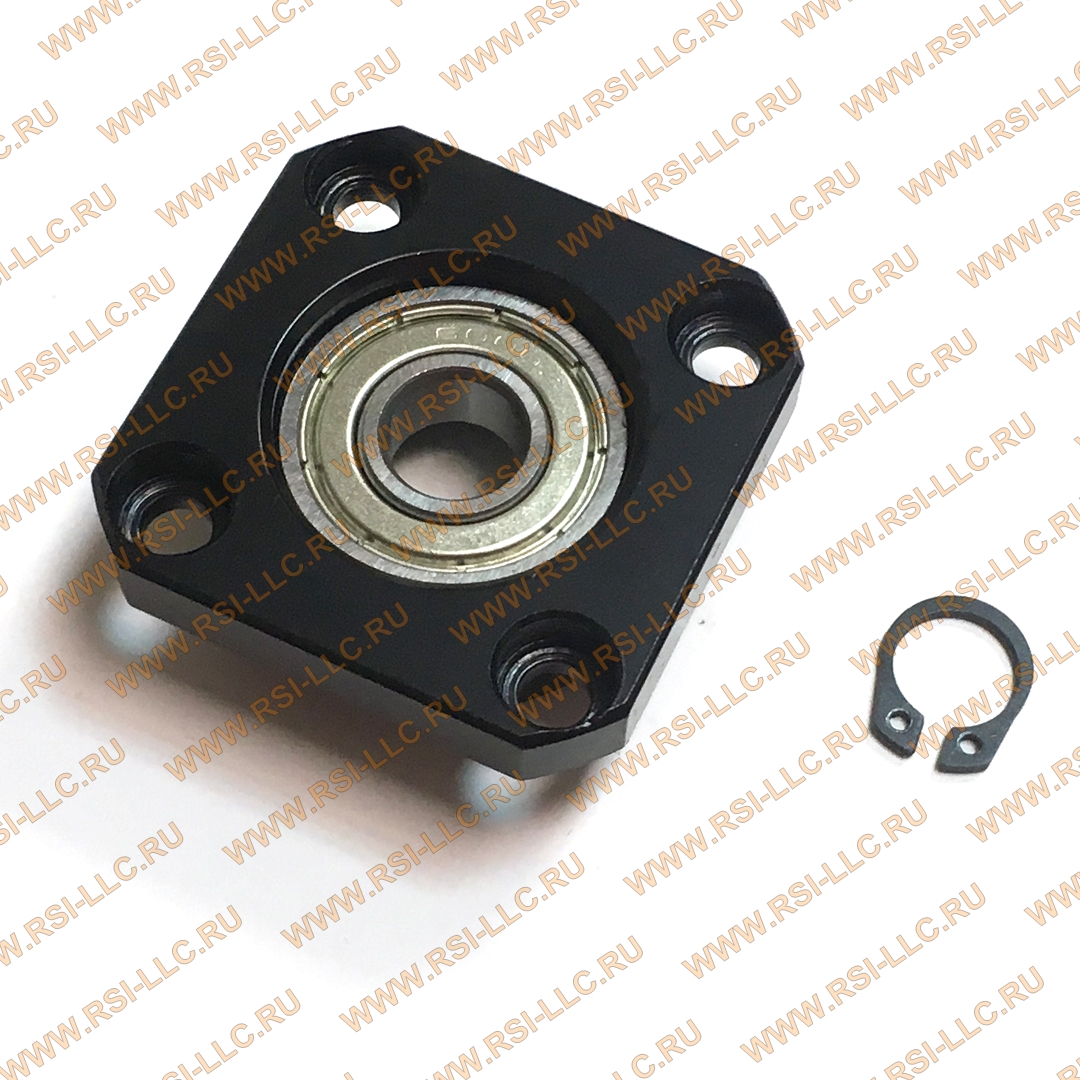

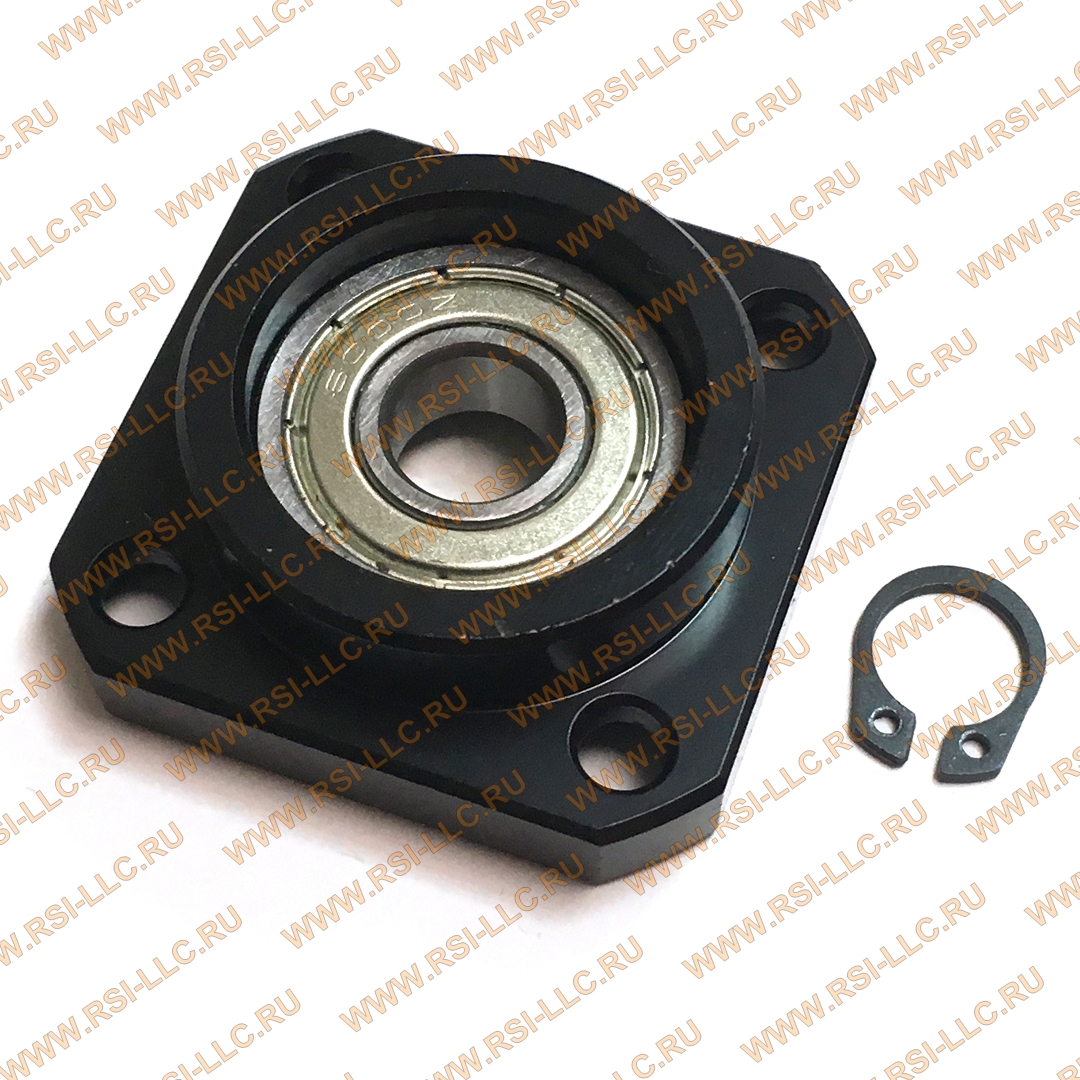

Плавающая фланцевая опора FF-10 с внутренним диаметром 8 мм для фиксации винта ШВП. Поставляется в комплекте с фланцем и стопорным кольцом. Проектирована для компенсации радиальных смещений и не рассчитана на большие осевые нагрузки.

Основные характеристики

• Тип: плавающая фланцевая опора
• Обозначение: FF-10
• Внутренний диаметр: 8 мм
• Комплектация: опора + фланец + стопорное кольцо
• Рекомендуемый диаметр винта ШВП: 12–16 мм
• Ограничения: не предназначена для больших осевых нагрузок

Рекомендации по применению и монтажу

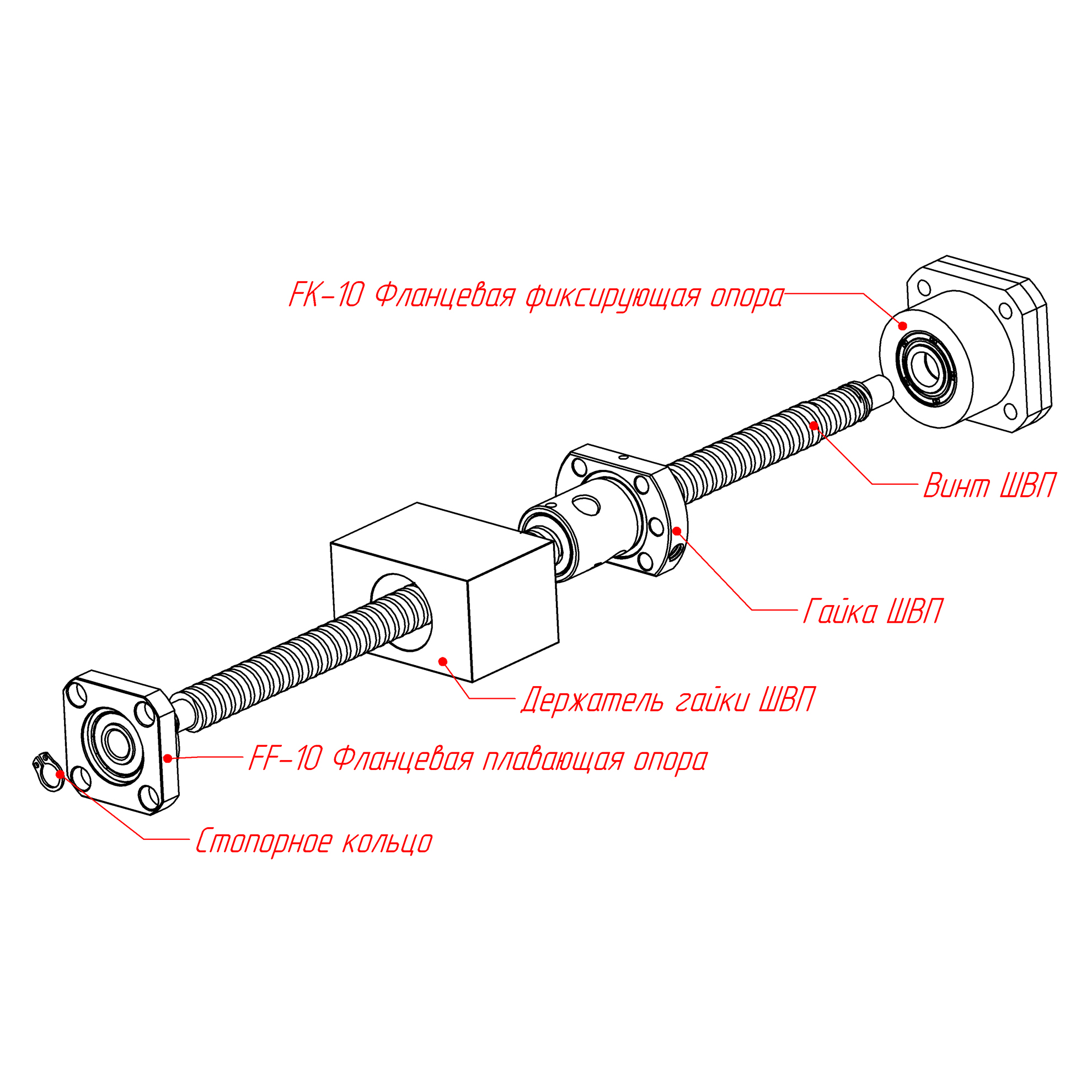

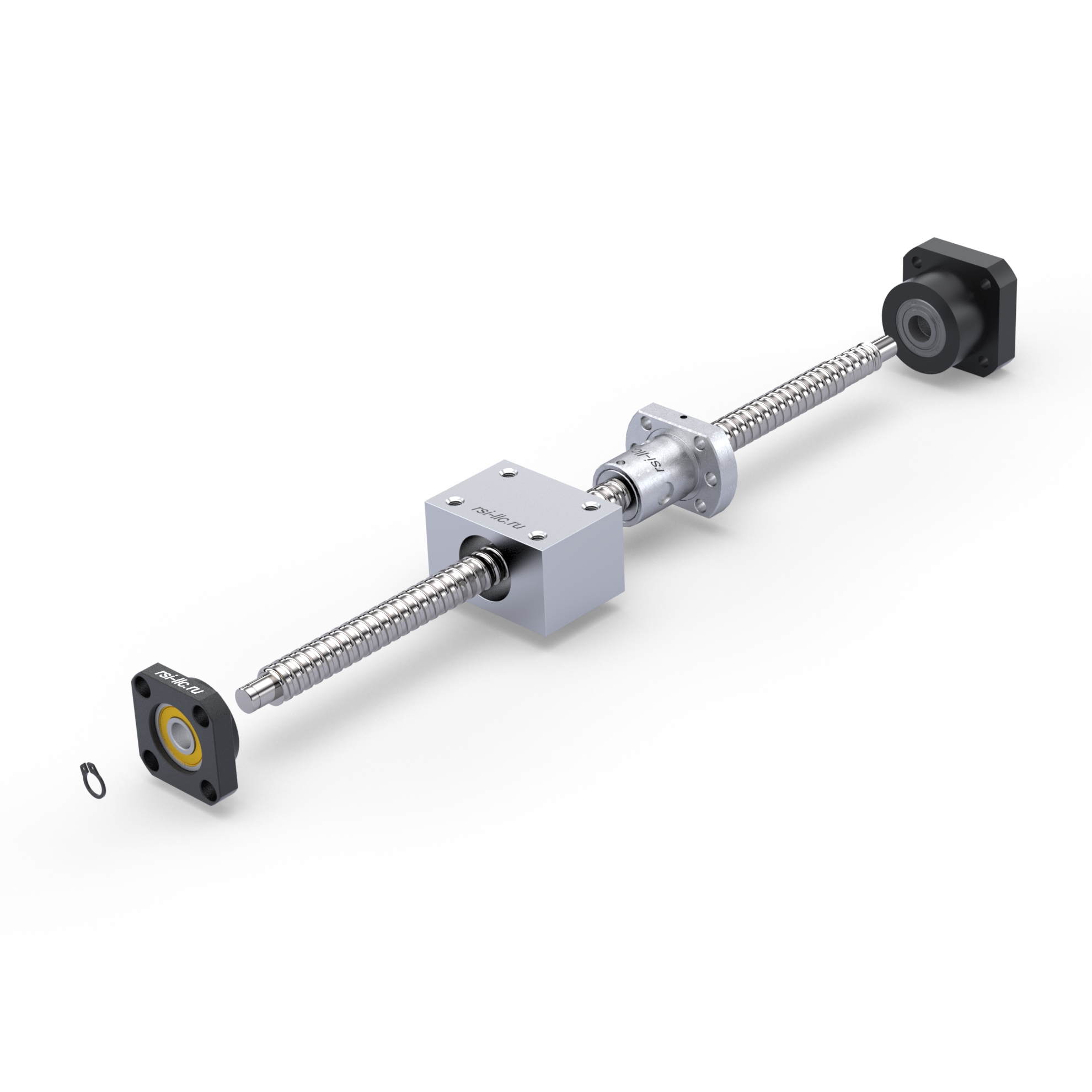

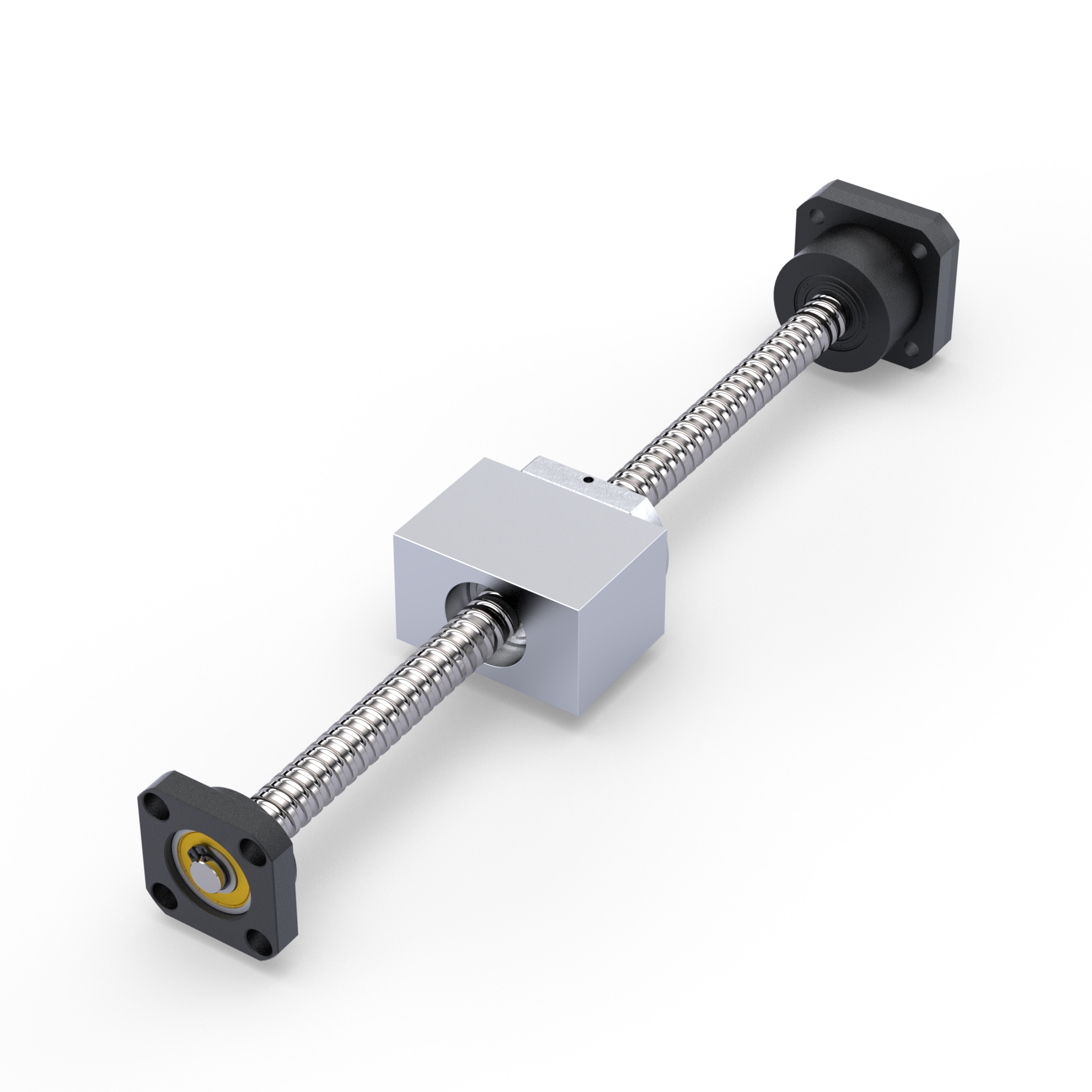

• Применяйте FF-10 совместно с фиксирующей опорой типа FK (одна фиксирующая + одна плавающая) для правильной фиксации и обеспечения осевого момента системы.
• При монтаже не допускайте чрезмерного зажима винта в плавающей опоре — опора должна оставаться способной свободно компенсировать смещения.
• Рекомендуемые винты ШВП по диаметру: от 12 до 16 мм.
• Не используйте как основную опору при задачах с высокими осевыми нагрузками — в таких случаях необходимы дополнительные фиксирующие элементы или иная схема опор.

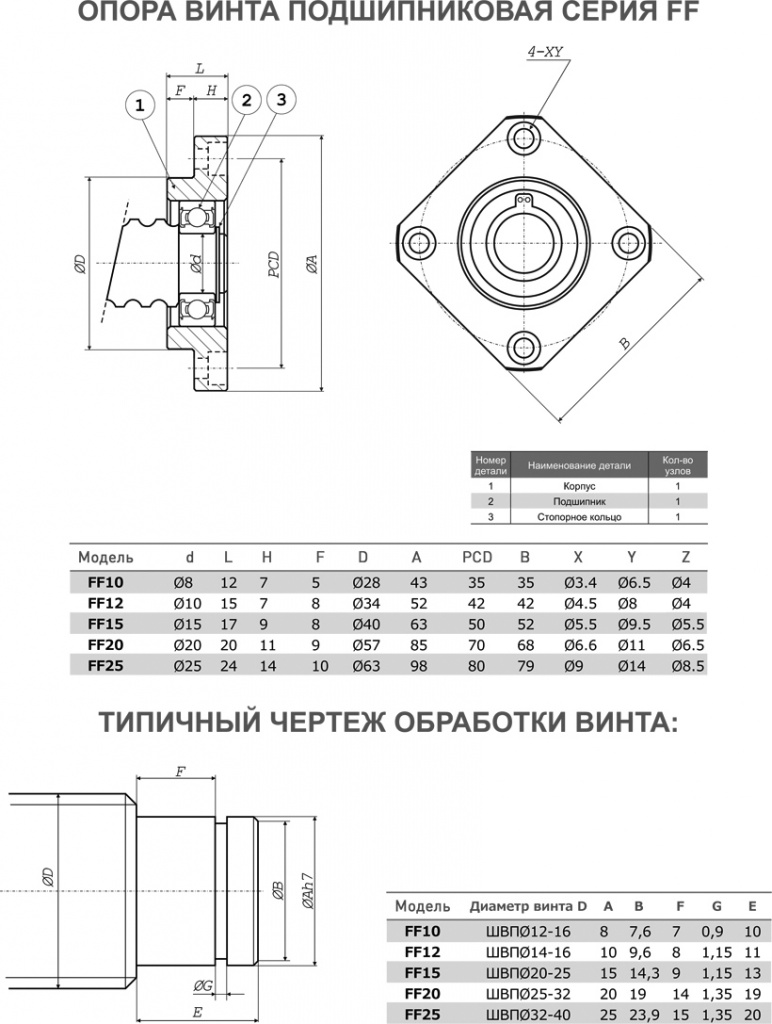

Для установки фланцевой опоры на винт ШВП при помощи стопорного кольца рекомендуется провести токарную обработку винта согласно эскизу:
