FF-12 | Плавающая фланцевая подшипниковая опора D10 мм

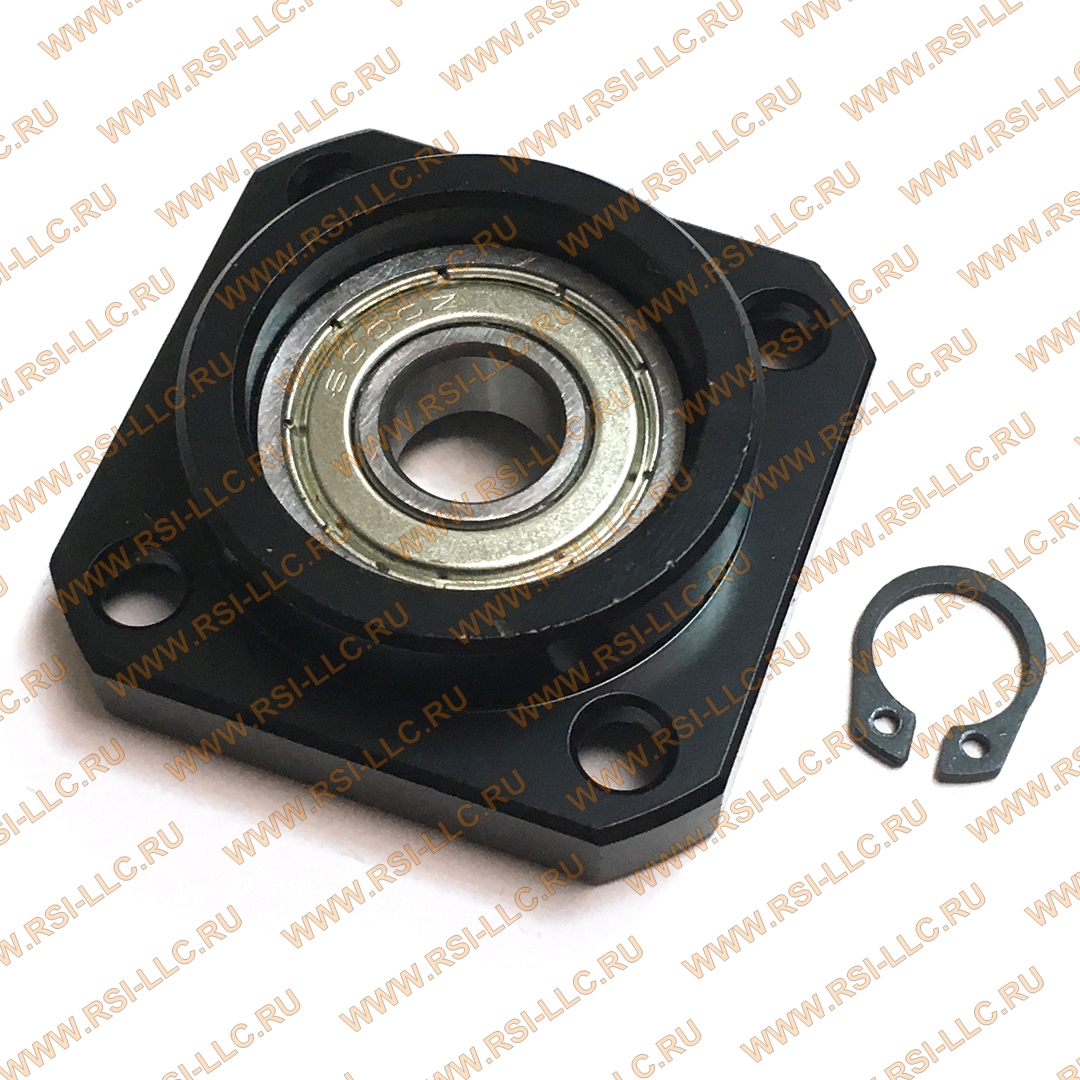

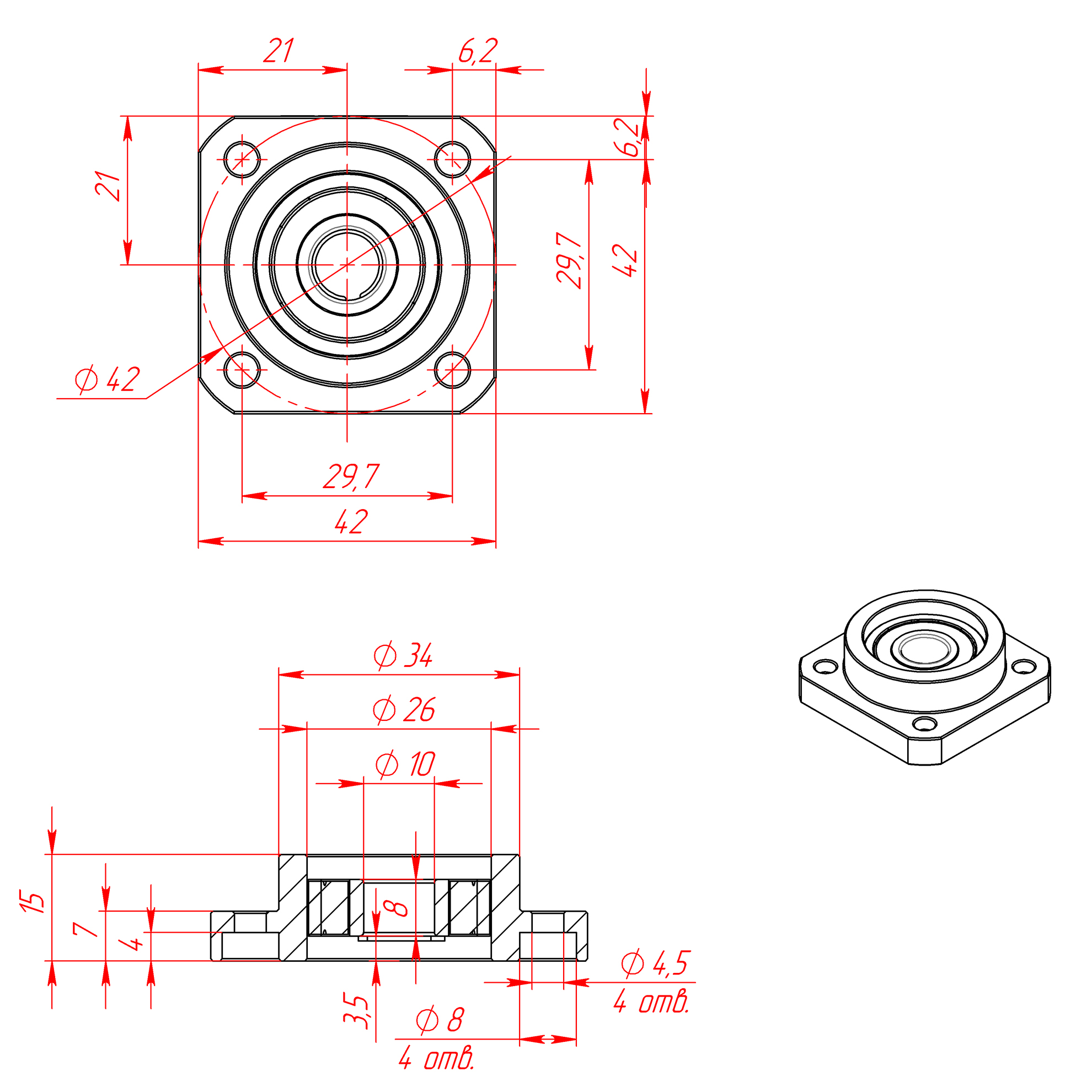

Файлы для скачивания | чертежи | 3D-Модели

1. FF-12 | Плавающая фланцевая подшипниковая опора D10 мм (3D-модель).ZIP

Скачать

2. FF-12 | Плавающая фланцевая подшипниковая опора D10 мм (Чертёж).PDF

Скачать

Описание

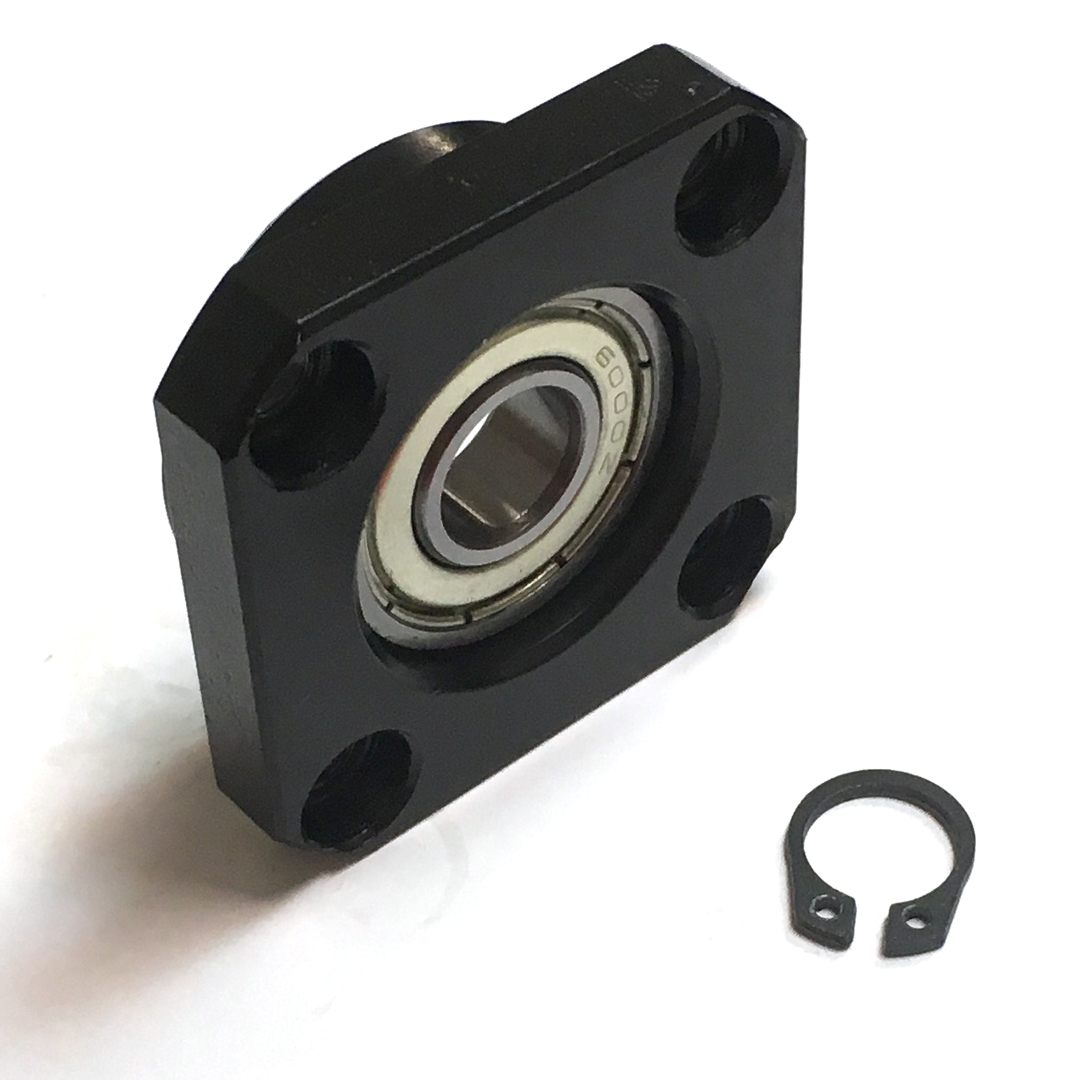

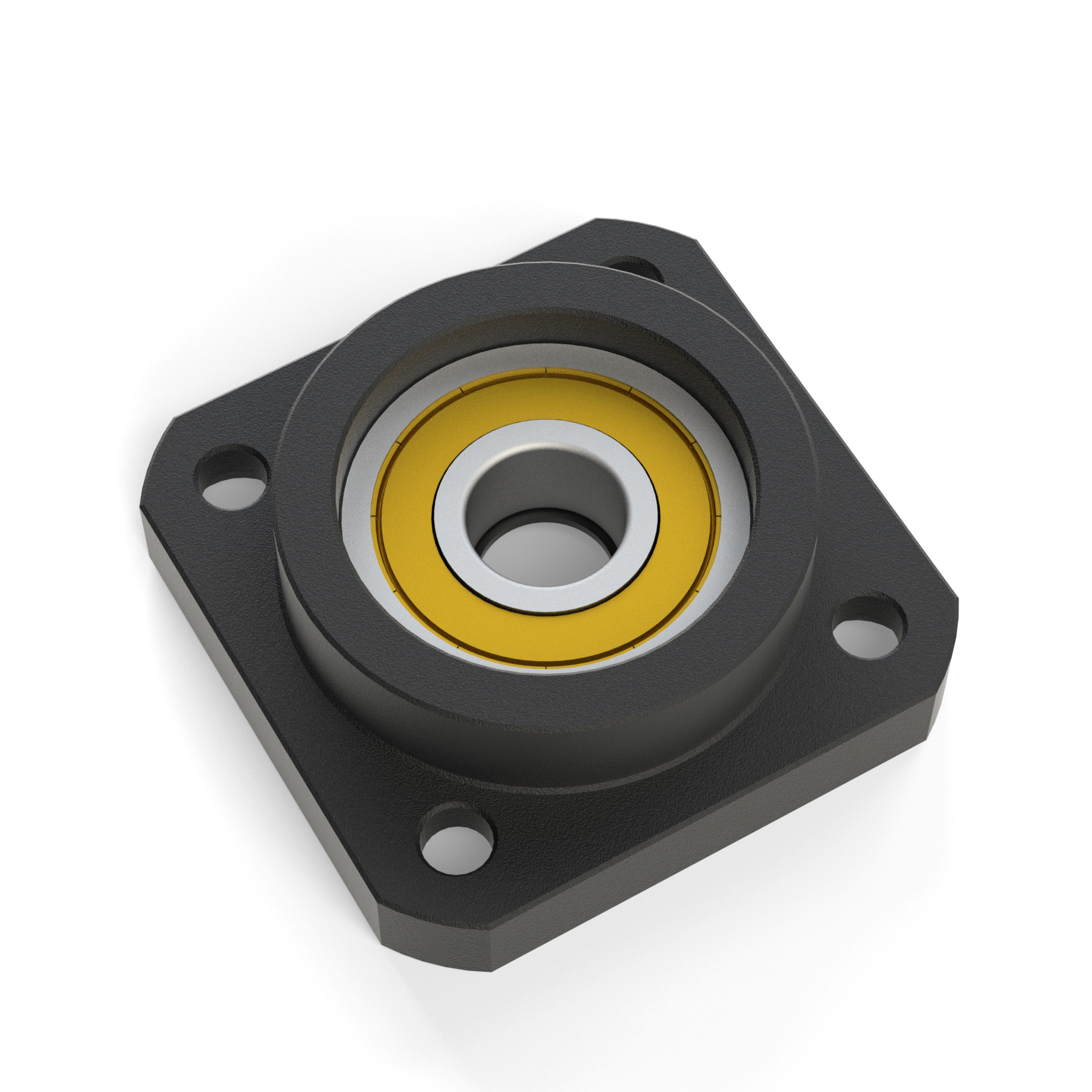

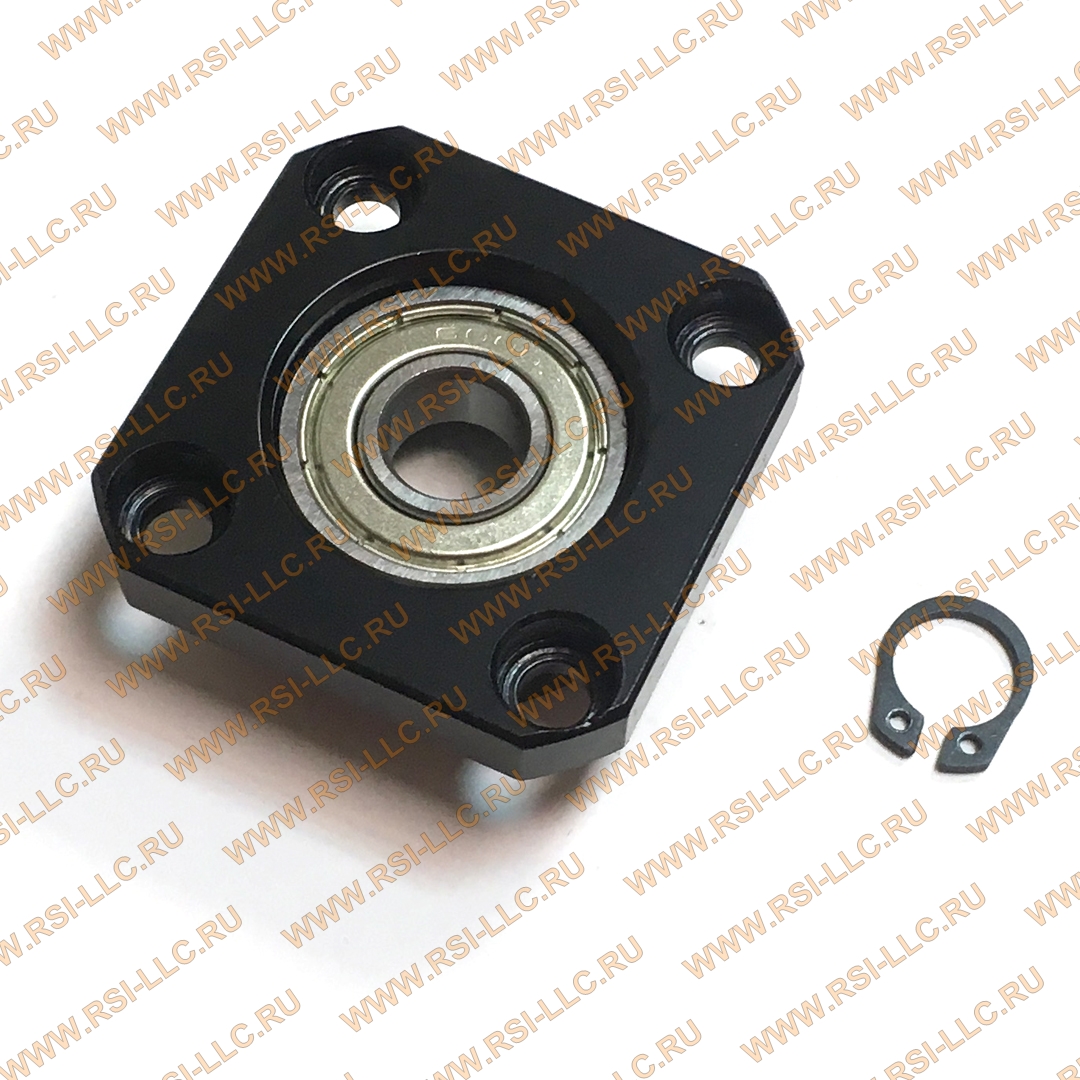

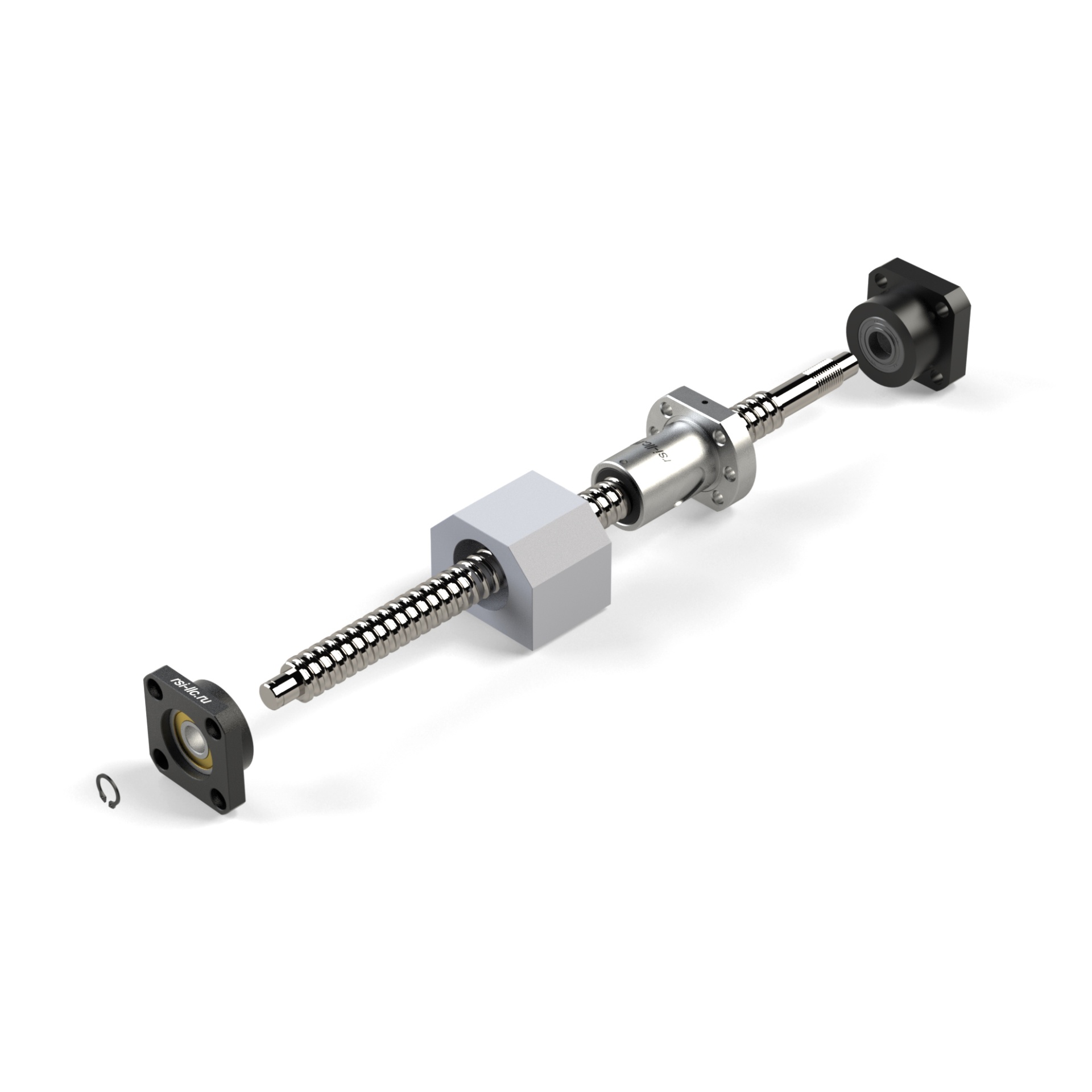

Плавающая фланцевая опора FF-12 с внутренним диаметром 10 мм предназначена для фиксации вала винта шарико-винтовой передачи (ШВП). В комплекте — фланец и стопорное кольцо. Опора плавающего типа компенсирует небольшие осевые и радиальные смещения, но не рассчитана на большие осевые нагрузки.

Основные характеристики

• Внутренний диаметр: 10 мм
• Тип: плавающая (плавающего типа)
• Ограничения: не предназначена для больших осевых нагрузок
• Рекомендуемый диаметр винта ШВП: от 14 мм до 16 мм

Рекомендации по установке и эксплуатации

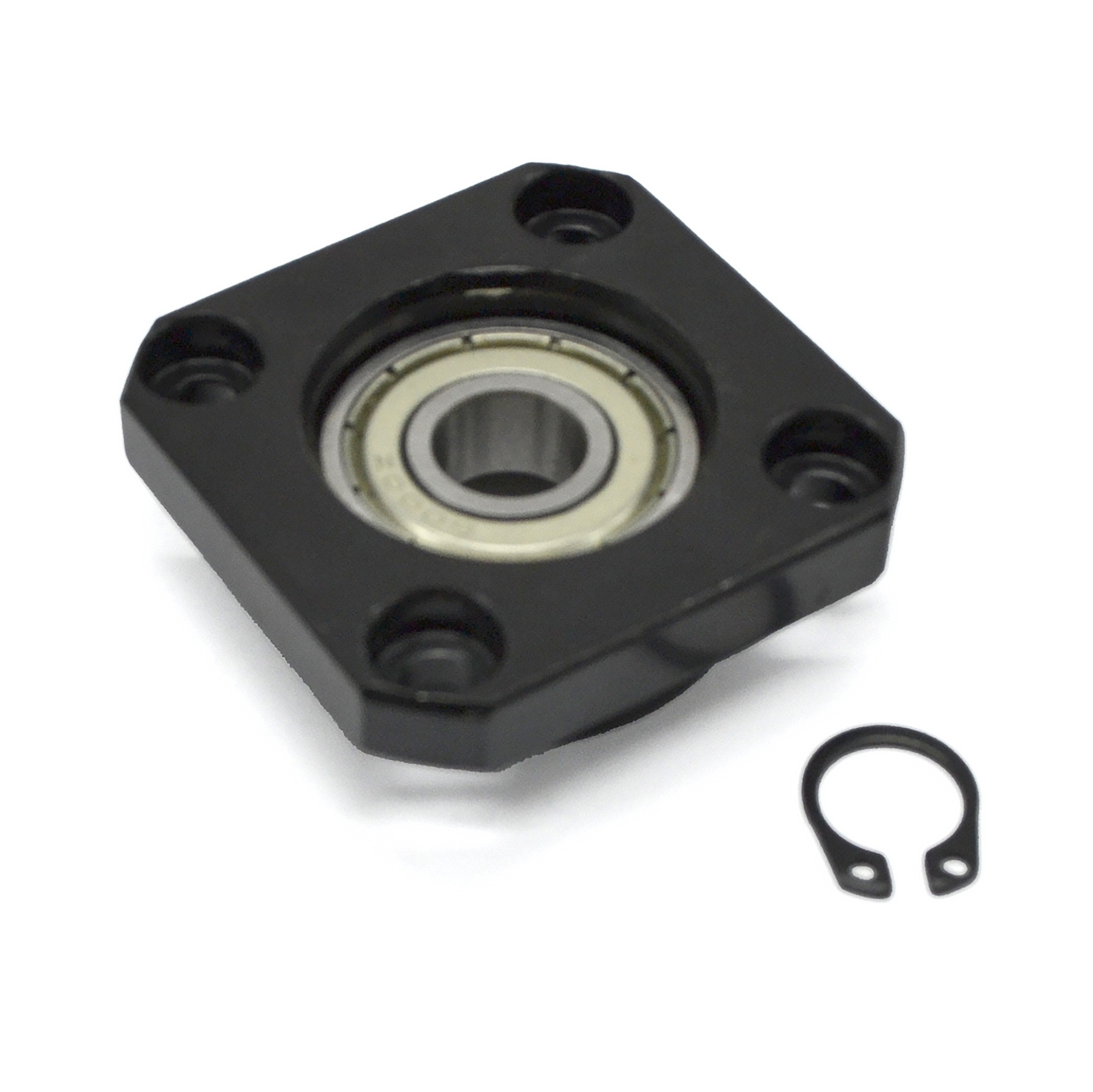

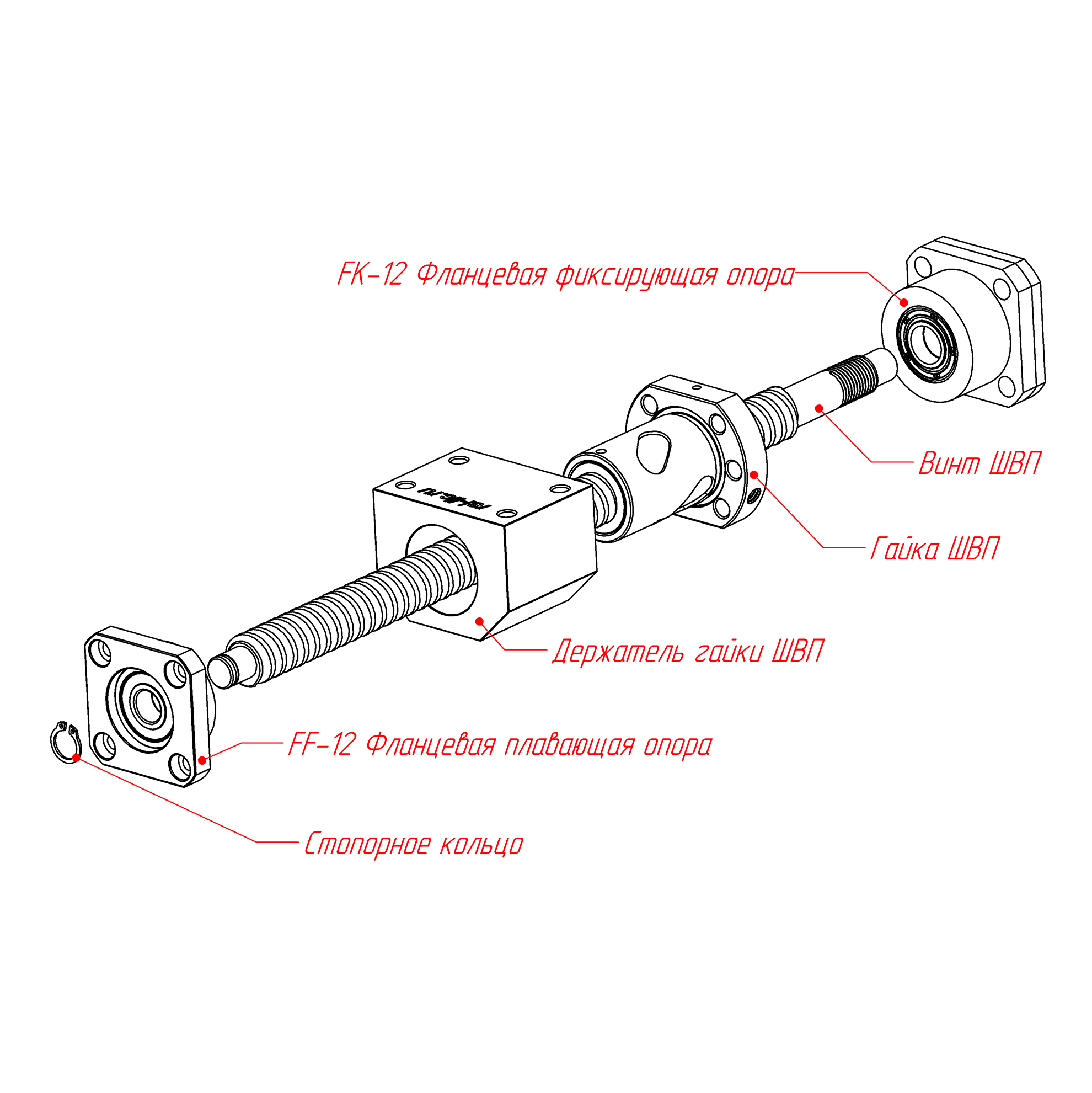

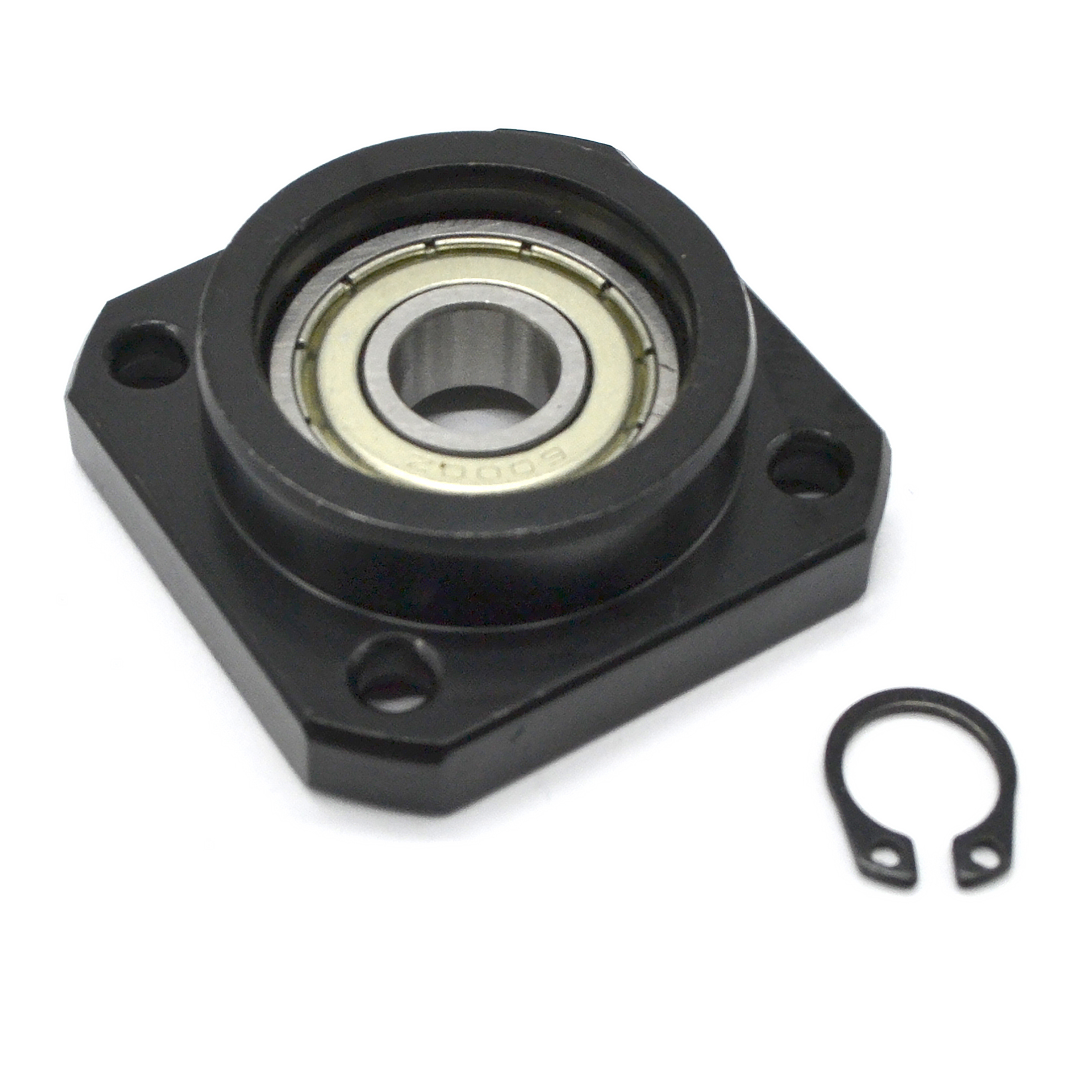

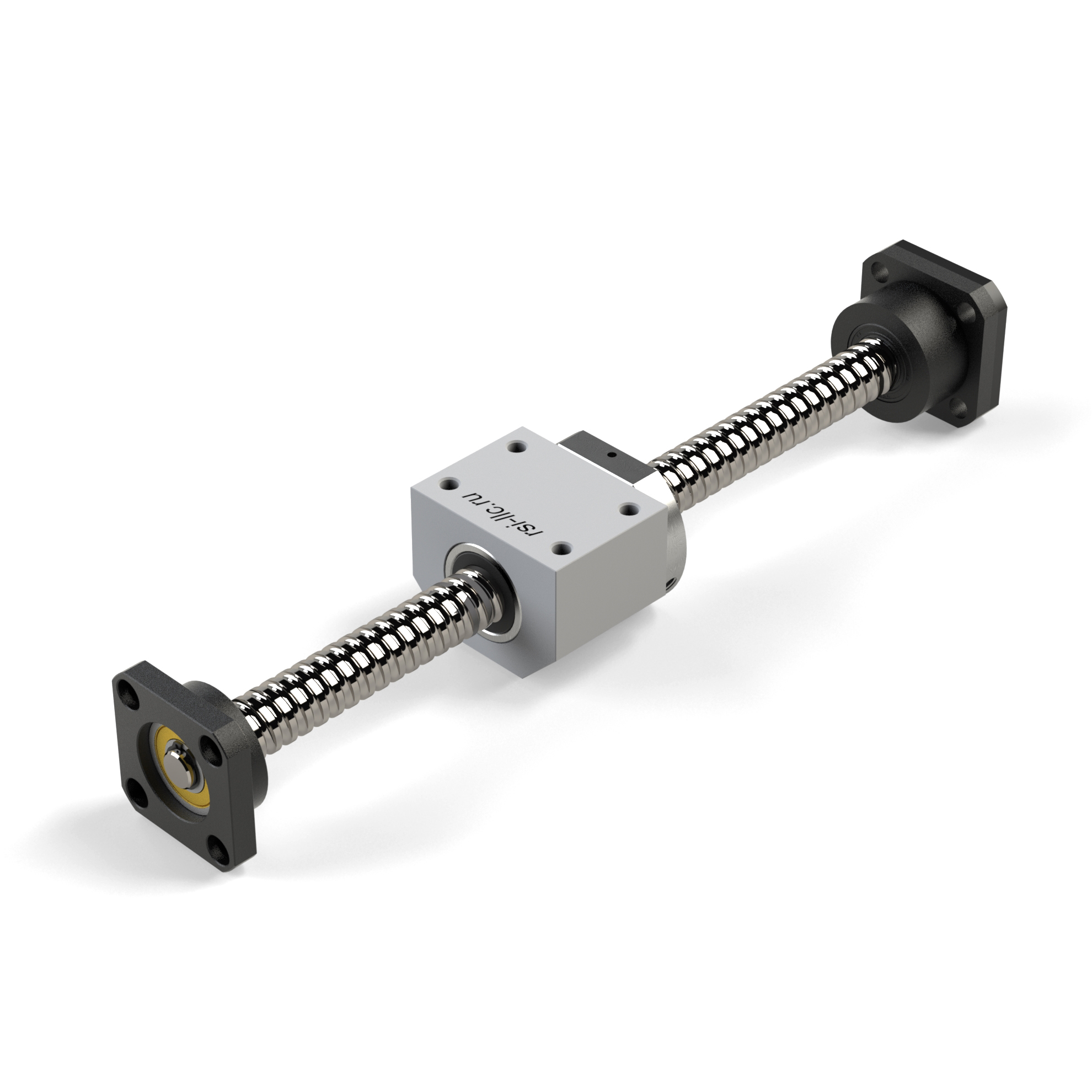

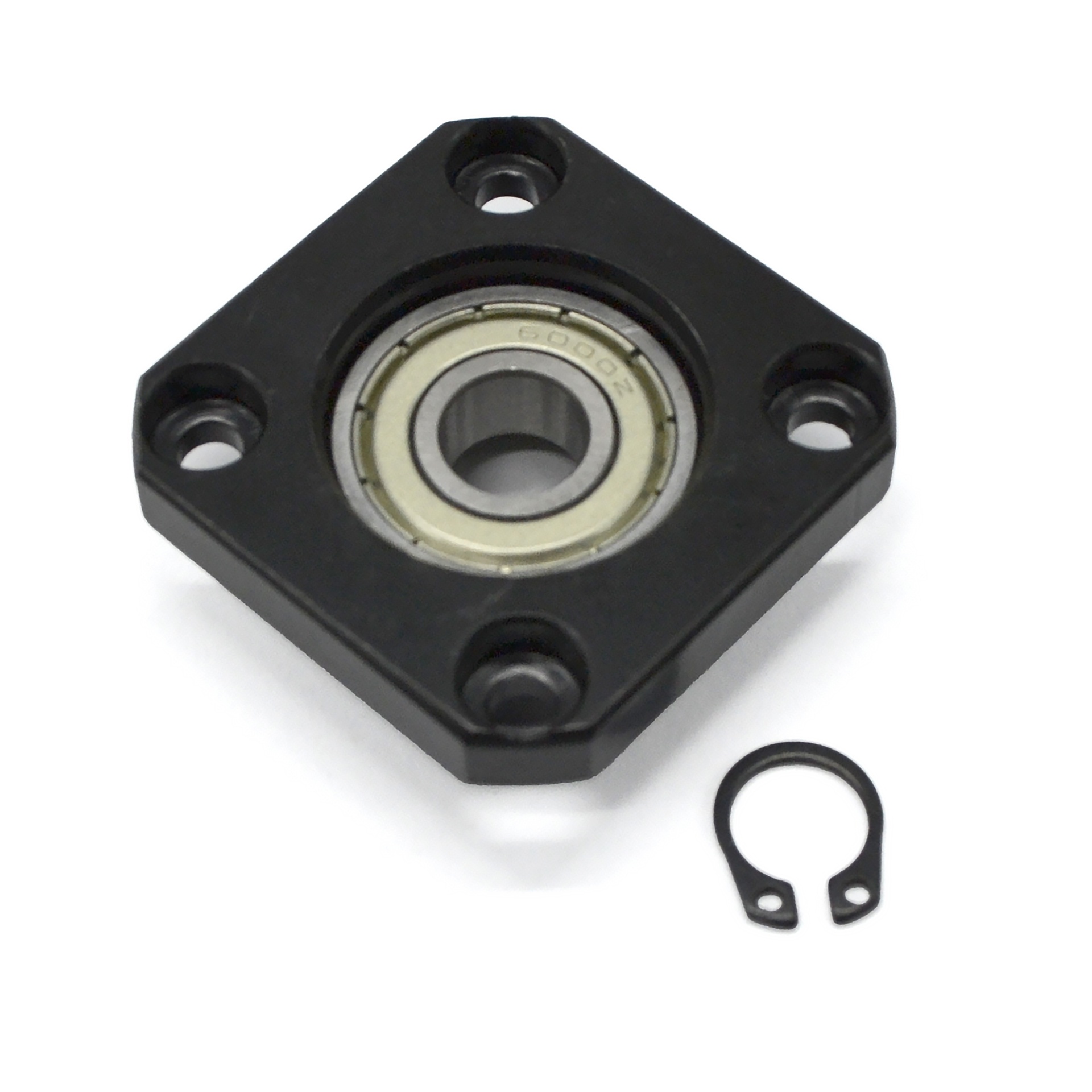

• Для корректной работы системы используйте сочетание опор: фиксирующая опора типа FK на одном конце винта и плавающая FF-12 на другом.
• Плавающая опора компенсирует осевые перемещения; не применяйте её как единственную опору для восприятия значительных осевых усилий.
• При монтаже обеспечьте свободное осевое перемещение вала внутри плавающей опоры (не блокируйте движение стопорными элементами, кроме стопорного кольца, входящего в комплект).
• Проверяйте соосность и правильность установки фланца для предотвращения перекоса и повышенного износа.

Для установки фланцевой опоры на винт ШВП при помощи стопорного кольца рекомендуется провести токарную обработку винта согласно эскизу:
