FK-12 | Фиксирующая фланцевая подшипниковая опора D12 мм

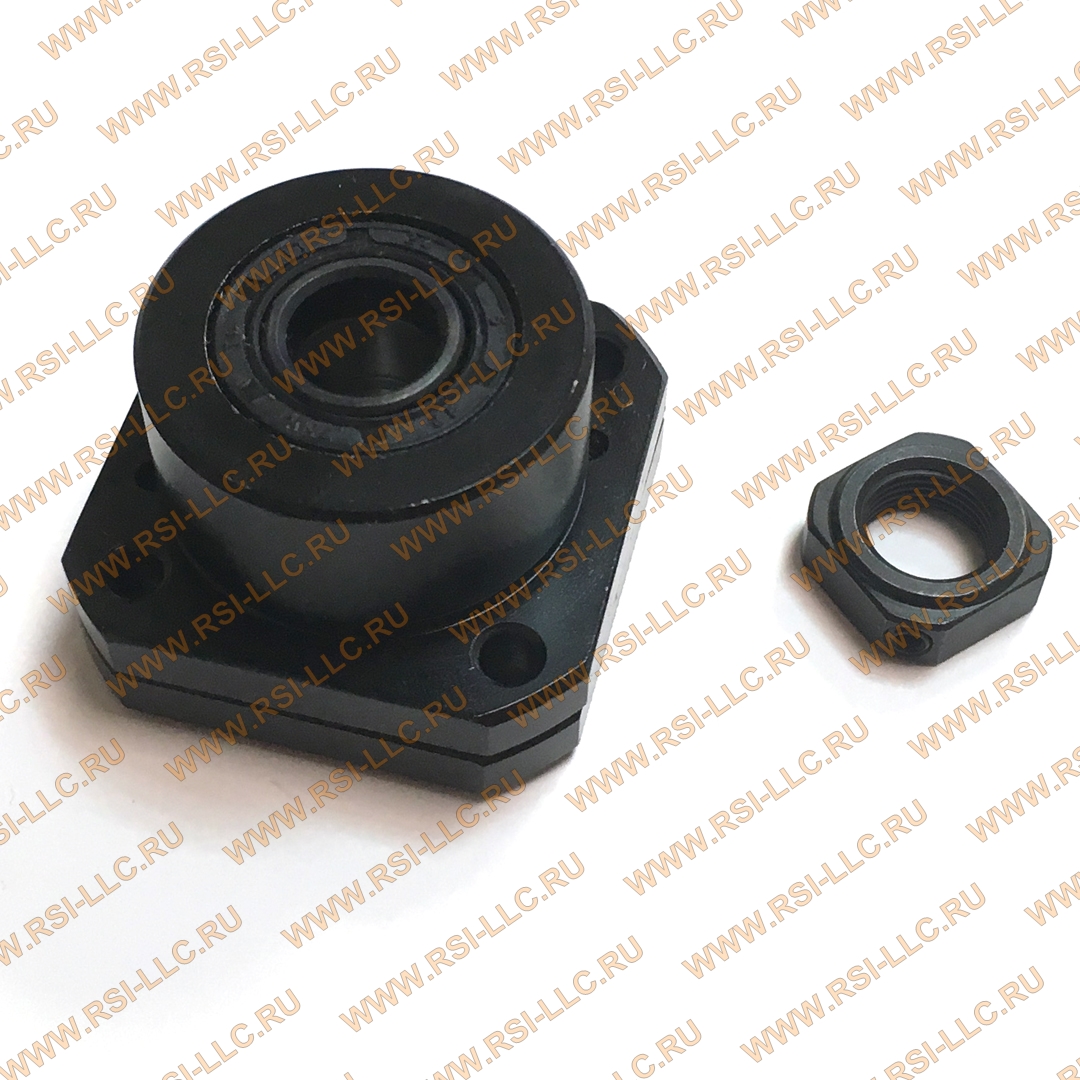

Фланцевая подшипниковая опора FK-12

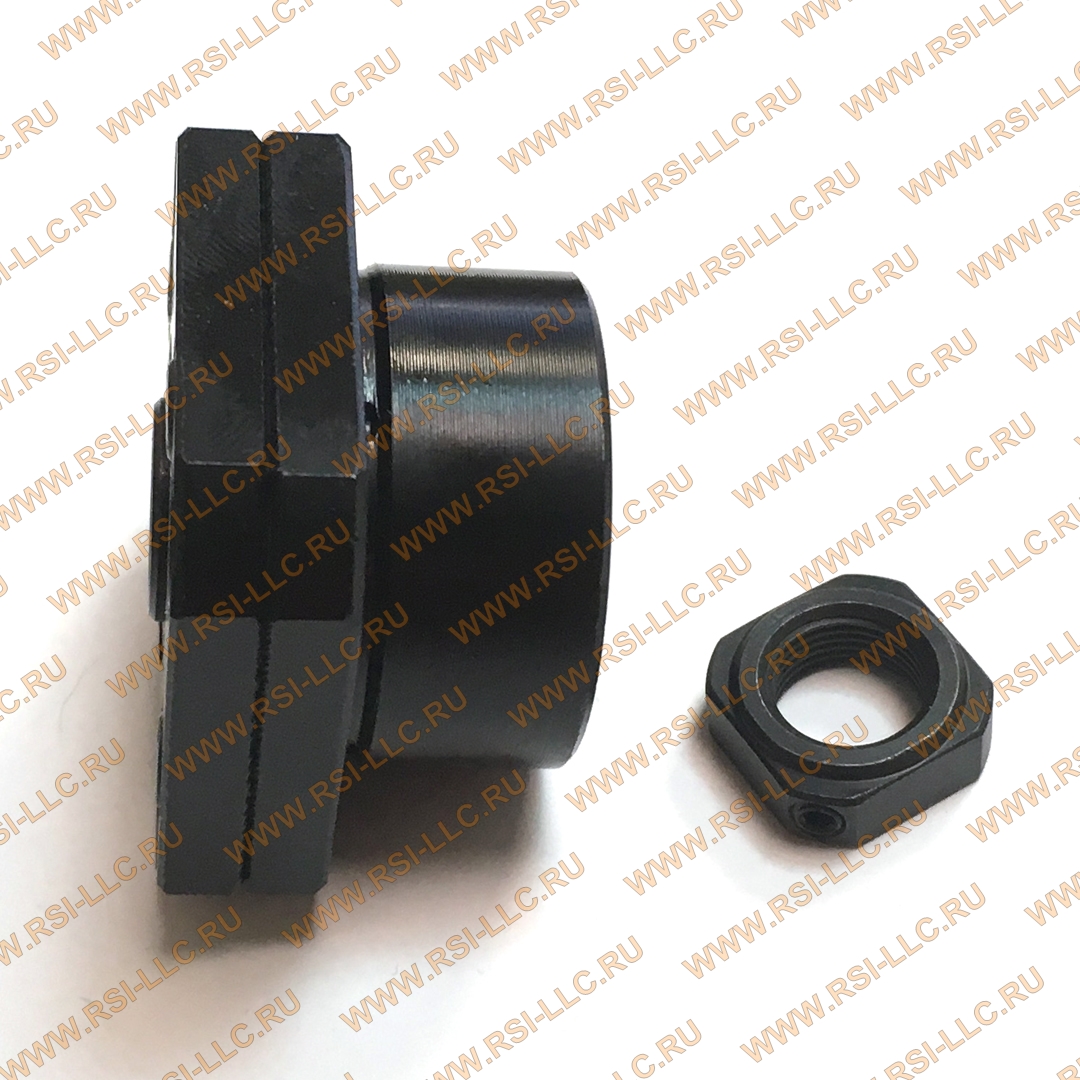

Опора фланцевая FK12 для ШВП

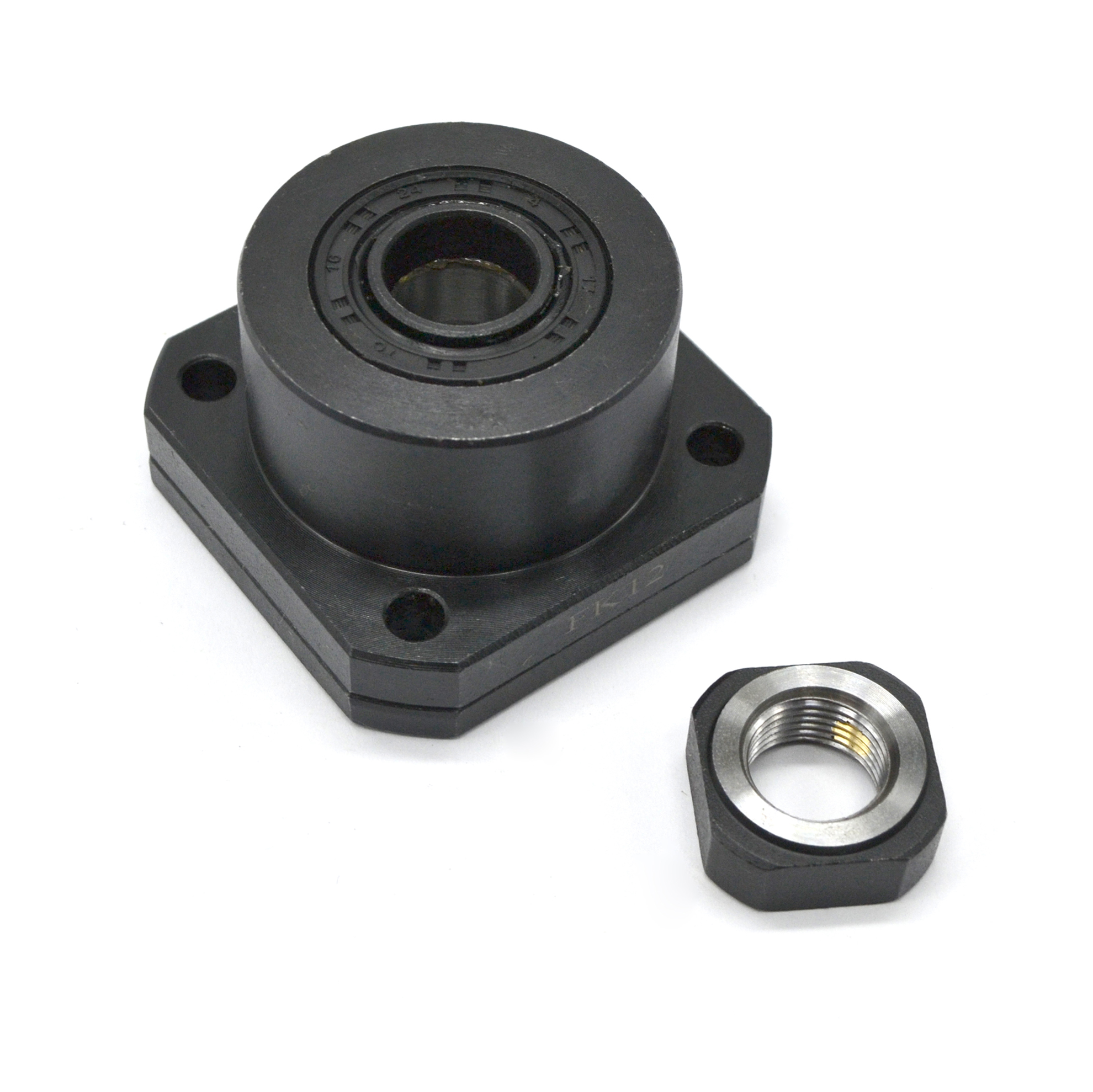

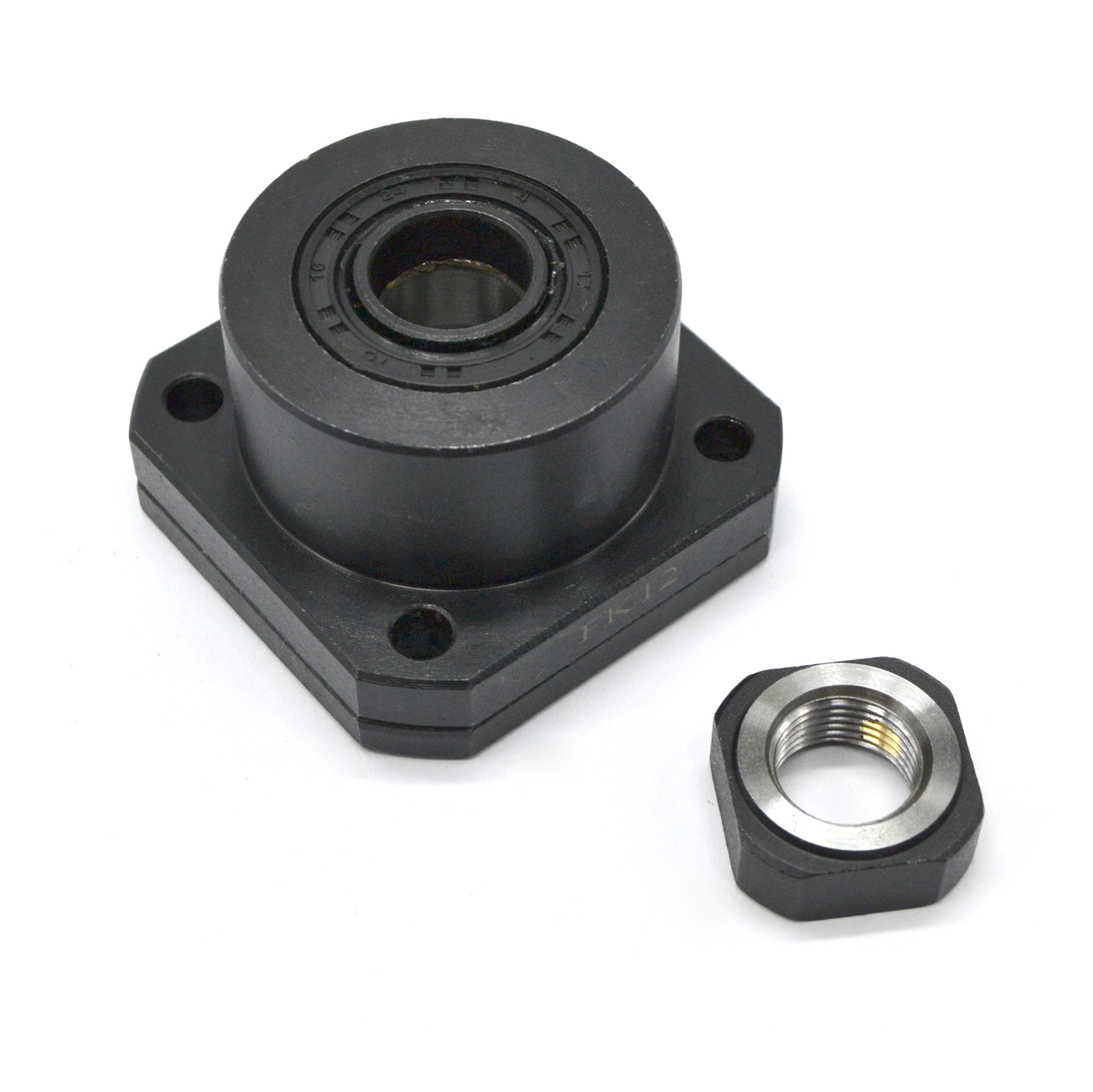

FK12 фланцевая опора D12 мм

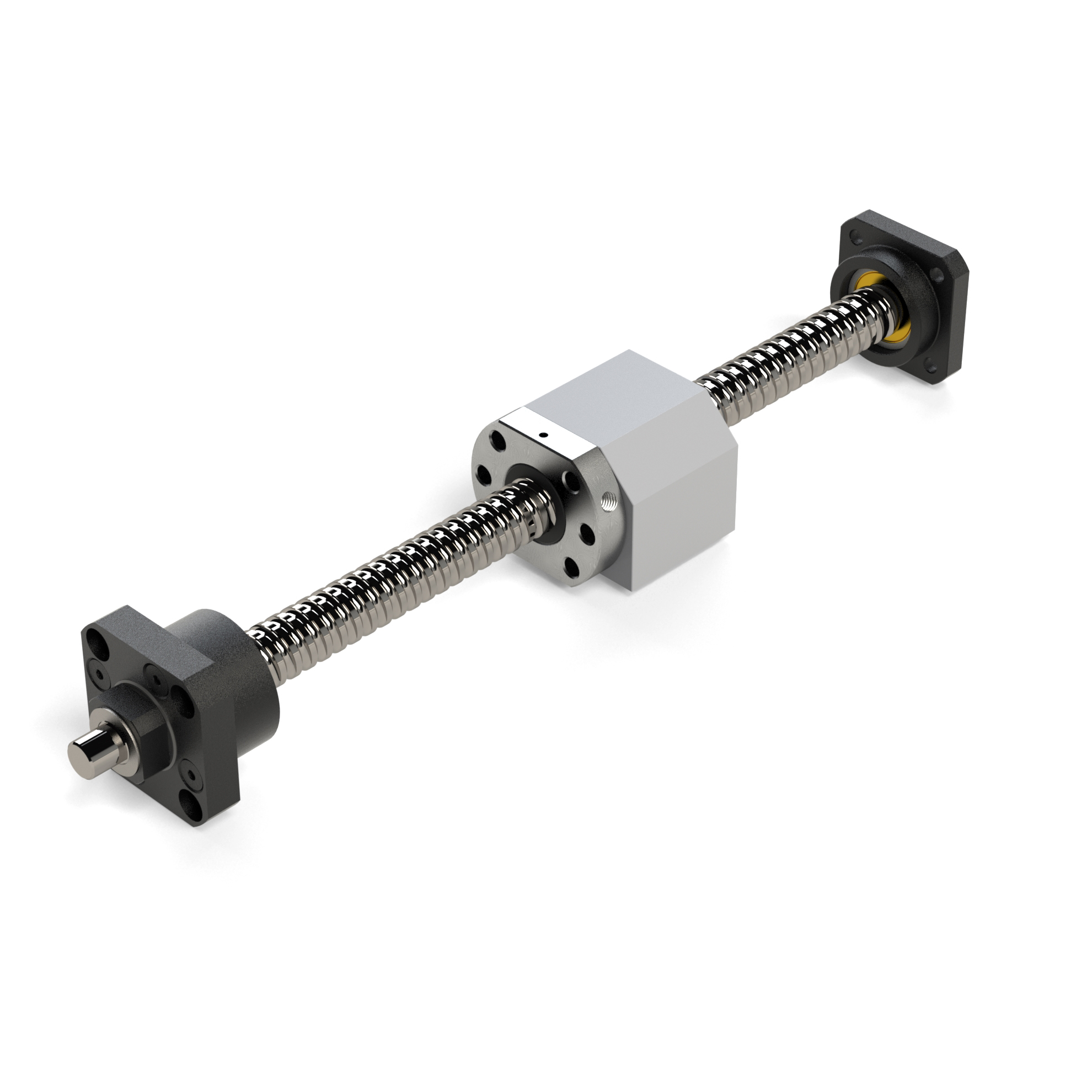

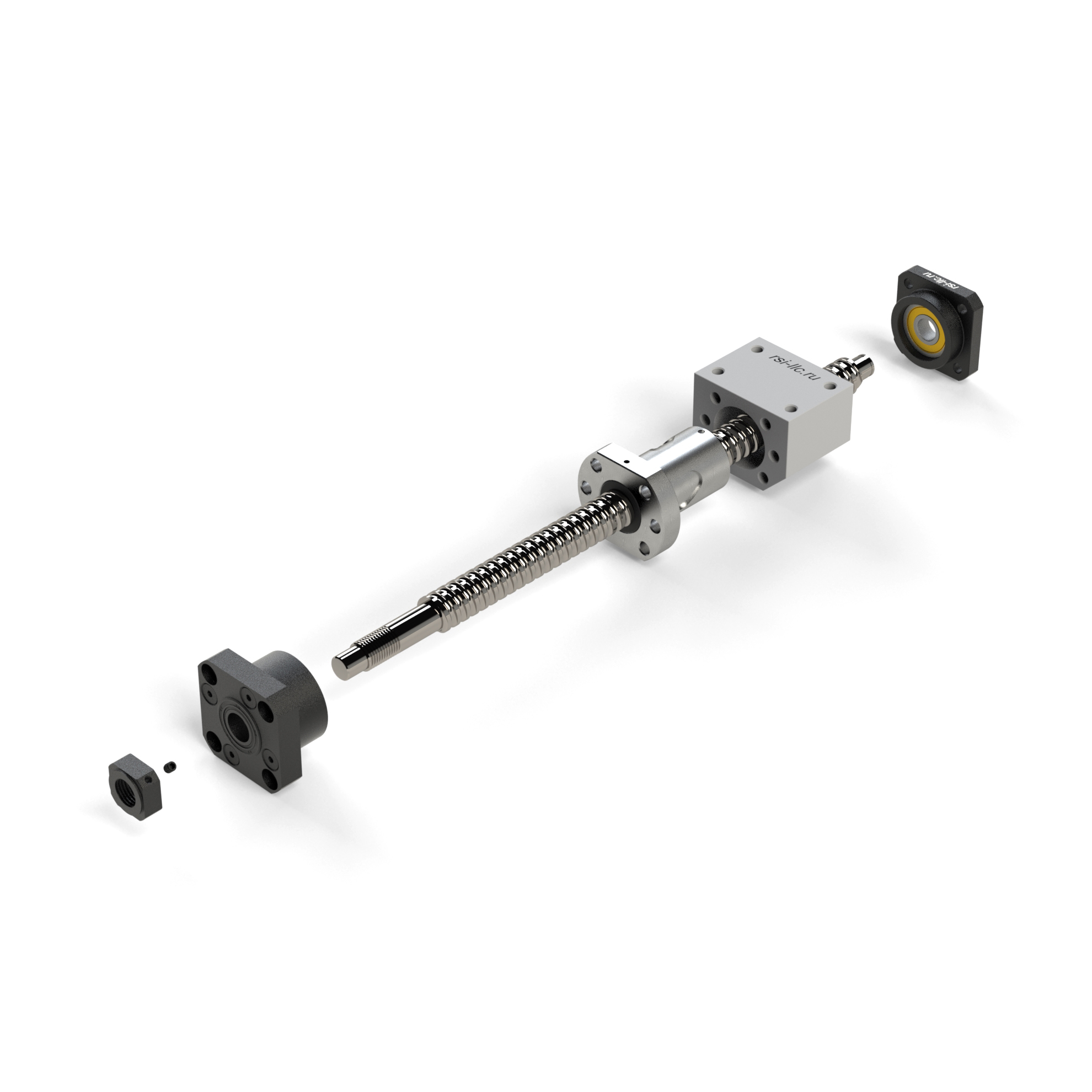

Вид в сборе: «FK-12 на винте ШВП D12 — демонстрация монтажа и состыковки с гайкой ШВП».

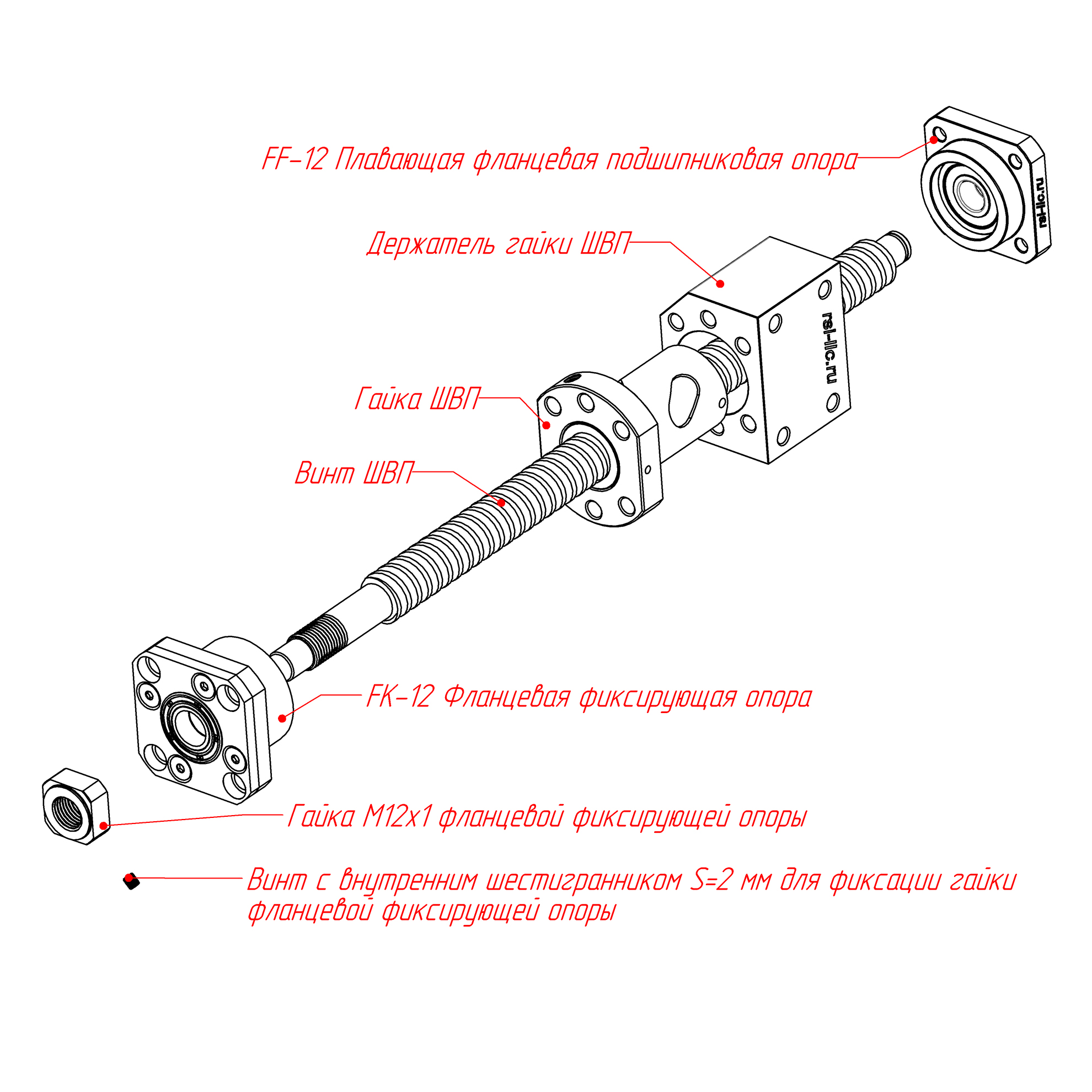

Схема крепления: FK-12 — фиксирующая фланцевая опора D12 мм

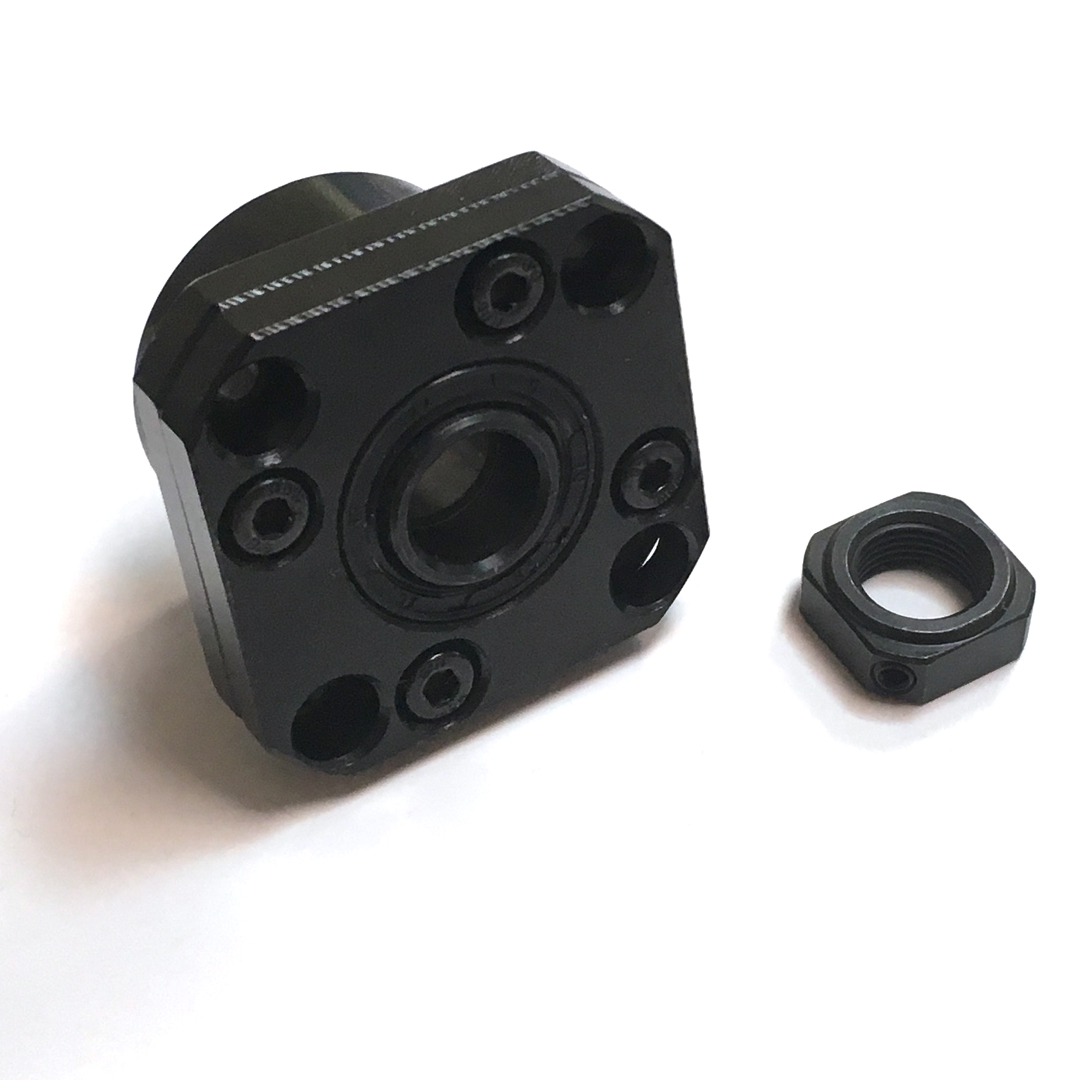

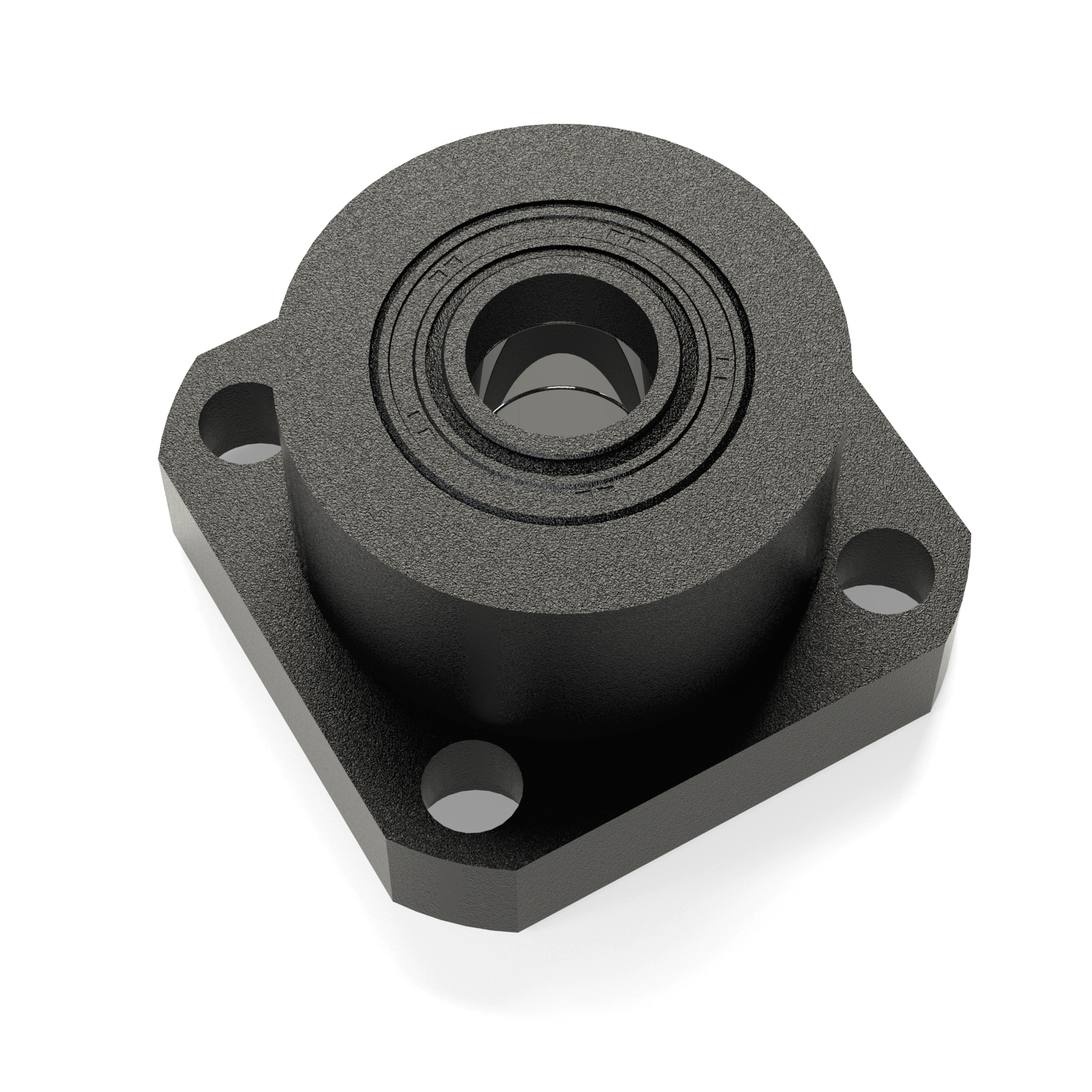

FK-12 — фланцевая опора подшипника, D12 мм.

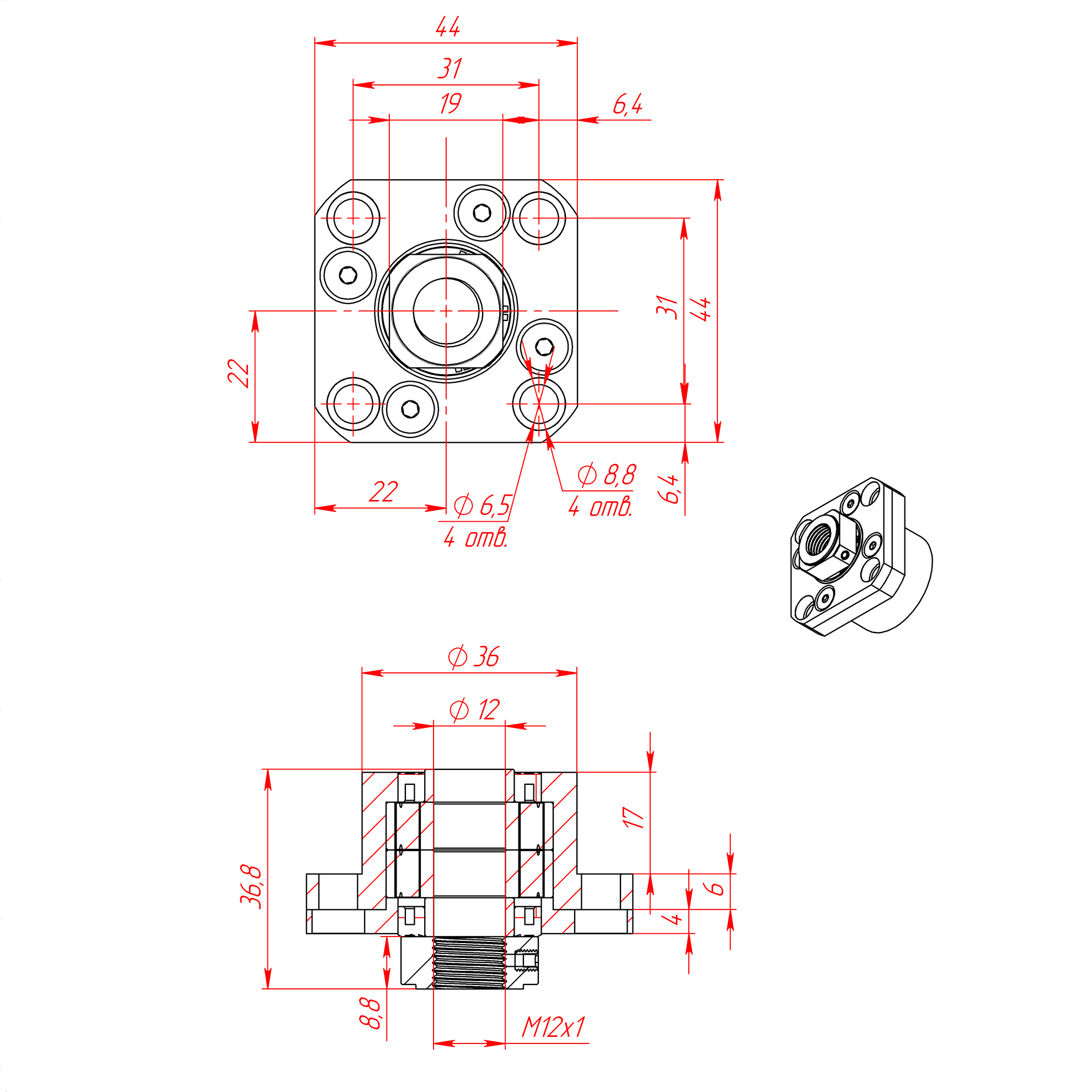

Чертёж: Артикул FK-12. Обозначение: Фиксирующая фланцевая подшипниковая опора D12 мм

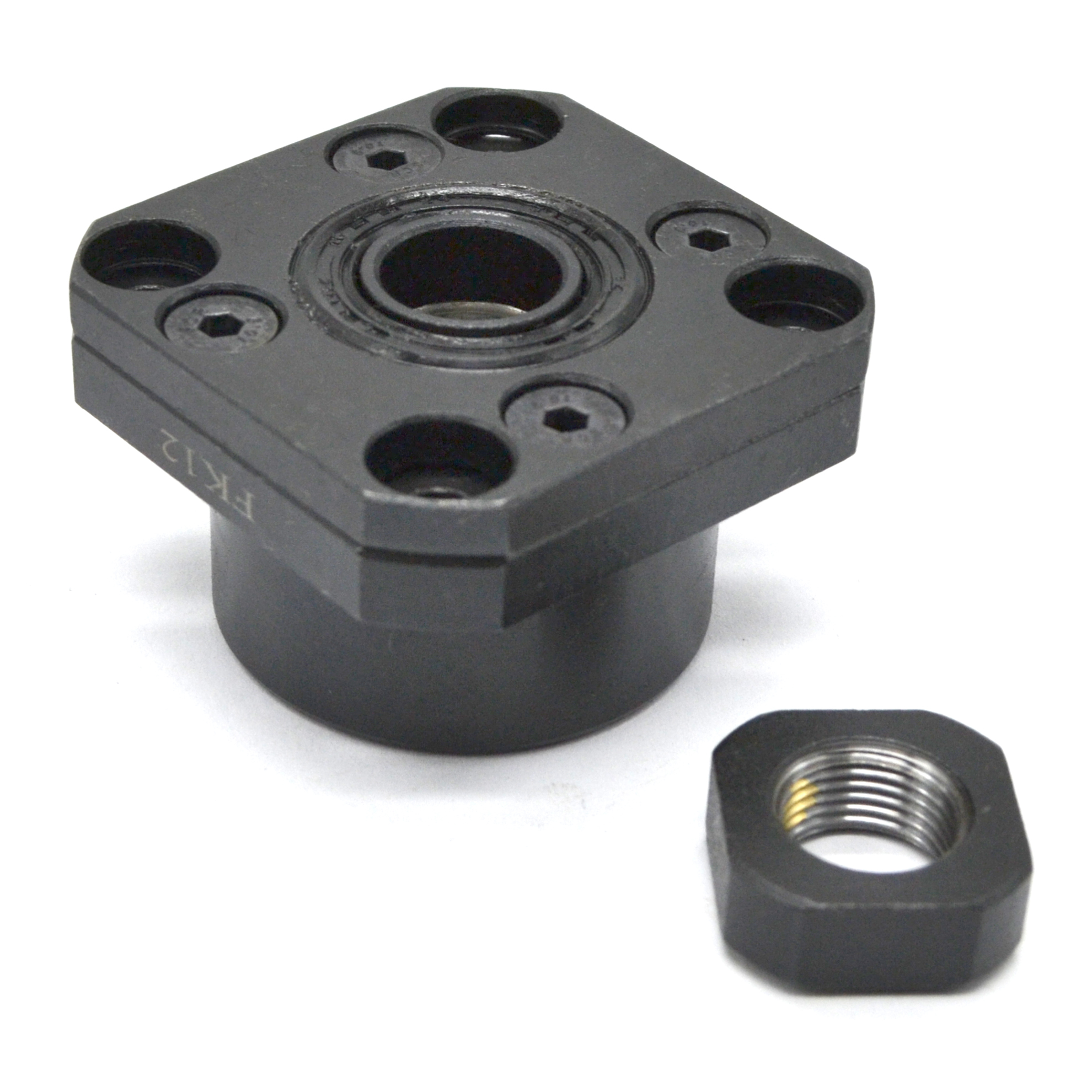

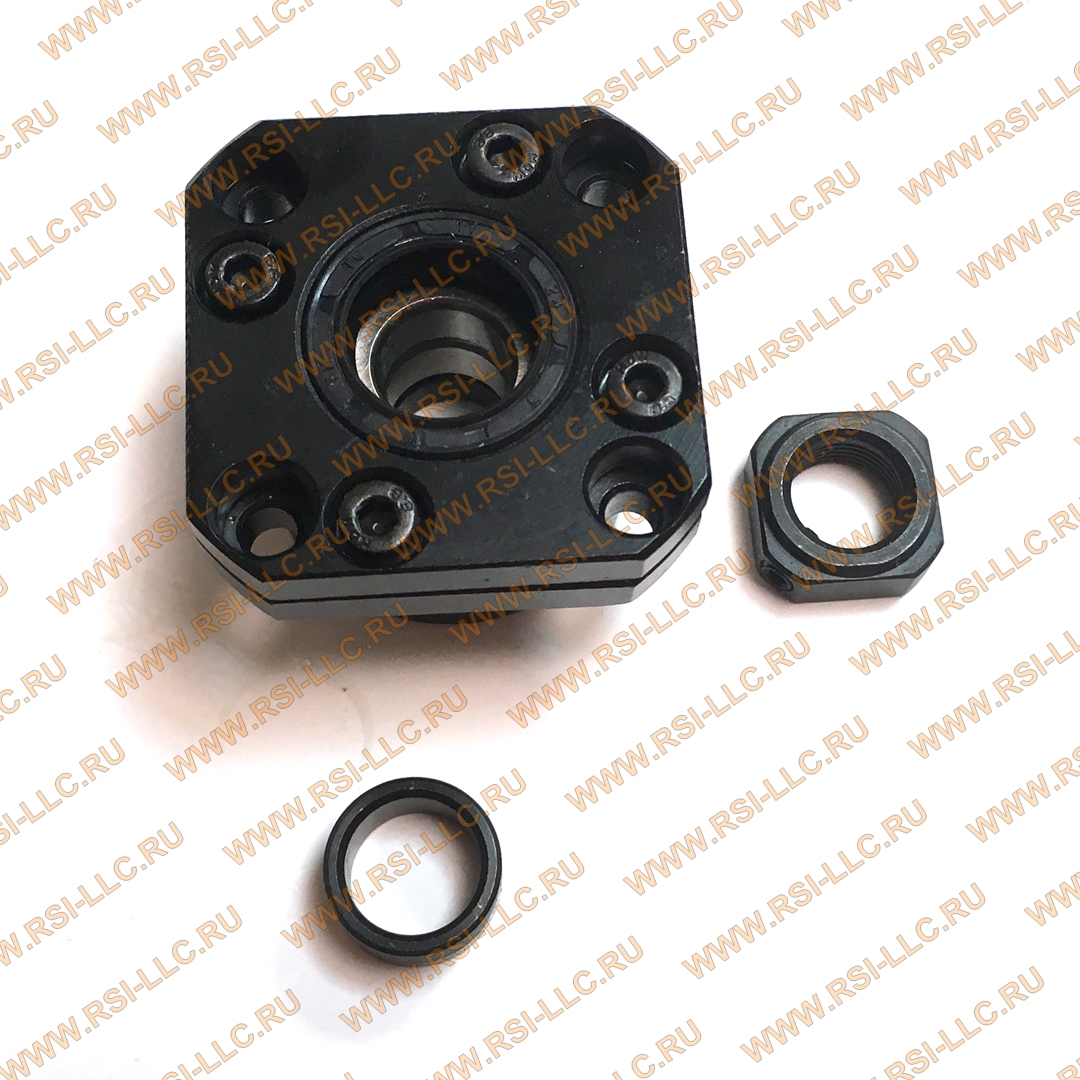

Комплектация сборки подшипниковой опоры FK-12
2 375.00 руб. от 1 шт.
( -3 % )
2 303.75 РУБ.
от 10 шт.
( -6 % )
2 232.50 РУБ.
от 25 шт.
( -10 % )
2 137.50 РУБ.
от 50 шт.
( -12 % )
2 090.00 РУБ.
от 100 шт.
RSI
добавить
Наличие FK-12 | Фиксирующая фланцевая подшипниковая опора D12 мм
НА СКЛАДЕ:
370 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Файлы для скачивания | чертежи | 3D-Модели

1. FK-12 | Фиксирующая фланцевая подшипниковая опора D12 мм (3D-модель).ZIP
Скачать
2. FK-12 | Фиксирующая фланцевая подшипниковая опора D12 мм (Чертёж).PDF
Скачать

Описание

Компактная фиксирующая опора для винтов ШВП с внутренним отверстием 10мм, внешним фланцем и стопорной гайкой. В корпусе установлены два радиальных подшипника — жёсткая радиальная фиксация винта и возможность создания осевого натяжения.

Подробное описание

Опора серии FK — фиксирующего типа. Модель FK-12 обеспечивает:

  • жёсткую радиальную фиксацию винта ШВП благодаря двум радиальным подшипникам;
  • возможность создания и регулировки осевого натяжения с помощью стопорной гайки;
  • простую установку во фланцевое крепление.

Технические характеристики

Внутренний диаметр (bore) d=12 мм
Подшипники 2 радиальных
Рекомендуемый диаметр винта ШВП 14–16 мм
Резьба для стопорной гайки M12 (требуется нарезка на винте)
Размер шестигранного ключа для стопорной гайки S=2 мм
Тип опоры фиксирующая (серия FK)
Рекомендуемая пара в комплекте с плавающей опорой типа FF для другой стороны винта ШВП


Установка и рекомендации

  1. Для фиксации винта ШВП стопорной гайкой требуется предварительная токарная обработка винта и нарезка резьбы M12 в торце винта.
  2. При использовании фиксирующей опоры настоятельно рекомендуется устанавливать на противоположном конце винта плавающую опору типа FF.
  3. Размер ключа для затяжки стопорной гайки: S=2 мм.
  4. Рекомендуемые диаметр винта — в диапазоне 14–16 мм; соблюдайте соосность и чистоту поверхностей для максимального срока службы подшипников.

Характеристики

Артикул:
 FK-12
Материал:
 Сталь
Покрытие:
 Порошковая покраска
Вес, кг:
 0,22
Цвет:
 Черный
