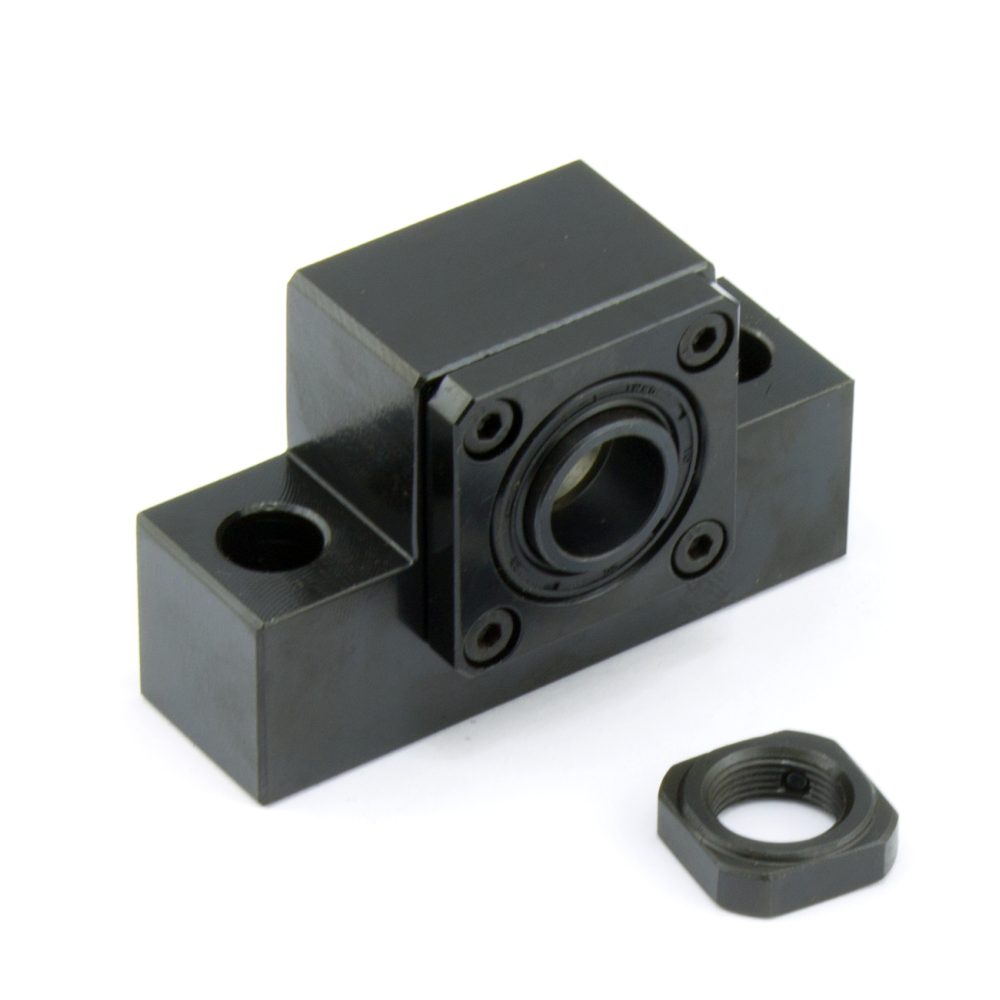

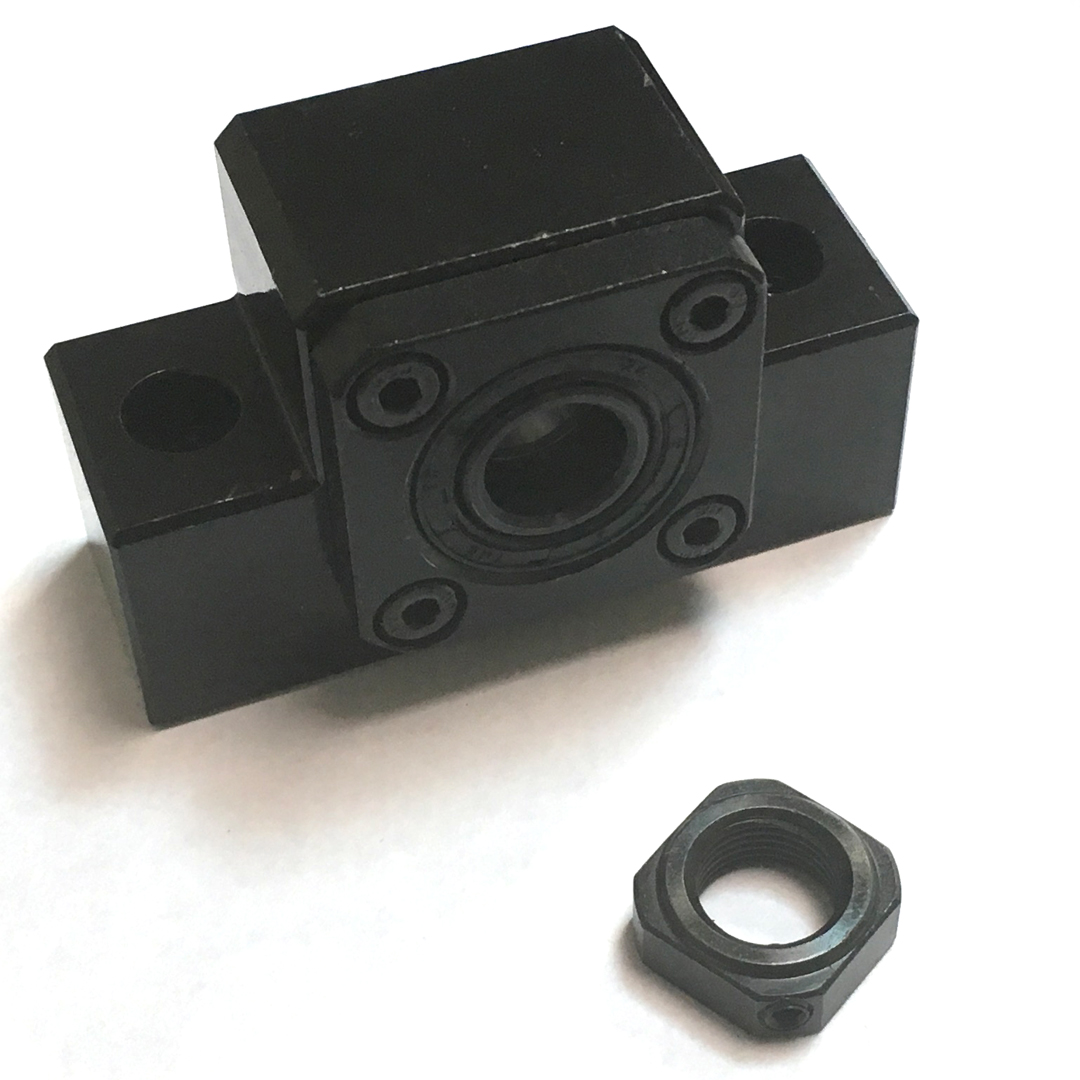

EK-12 | Фиксирующая подшипниковая опора D12 мм

Опора фиксирующая подшипниковая 12 мм
Фиксирующая опора D12 мм
EK-12 фиксирующая опора ШВП
Опора ШВП, 12 мм с двумя подшипниками.
2 025.00 руб.
RSI

Цена за 1 шт.

Количество
В корзину
Наличие EK-12 | Фиксирующая подшипниковая опора D12 мм
НА СКЛАДЕ
> 30 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Описание

Фиксирующая опора для крепления винта ШВП.
В фиксирующих опорах установлены 2 подшипника, что позволяет жестко фиксировать винт в радиальном направлении и создавать натяг в осевом.
Рекомендуется при креплении винта ШВП использовать как минимум одну фиксирующую опору - это положительно сказывается на максимальной скорости вращения пары.
Диаметр внутренней обоймы 12 мм
Прижимные втулки и фиксирующая гайка М12х1,0 идут в комплекте.
Загрузить:
3D модель EK-12 (EK-12.ZIP)

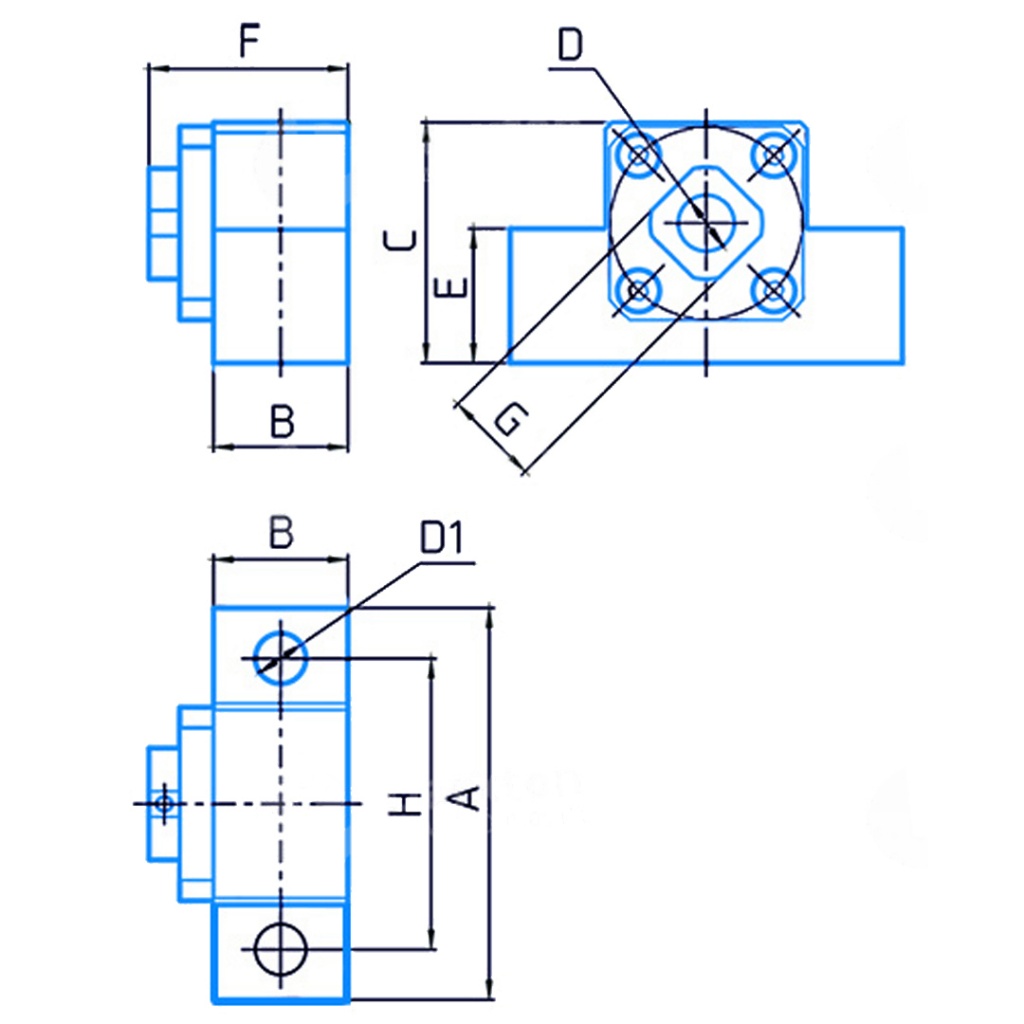

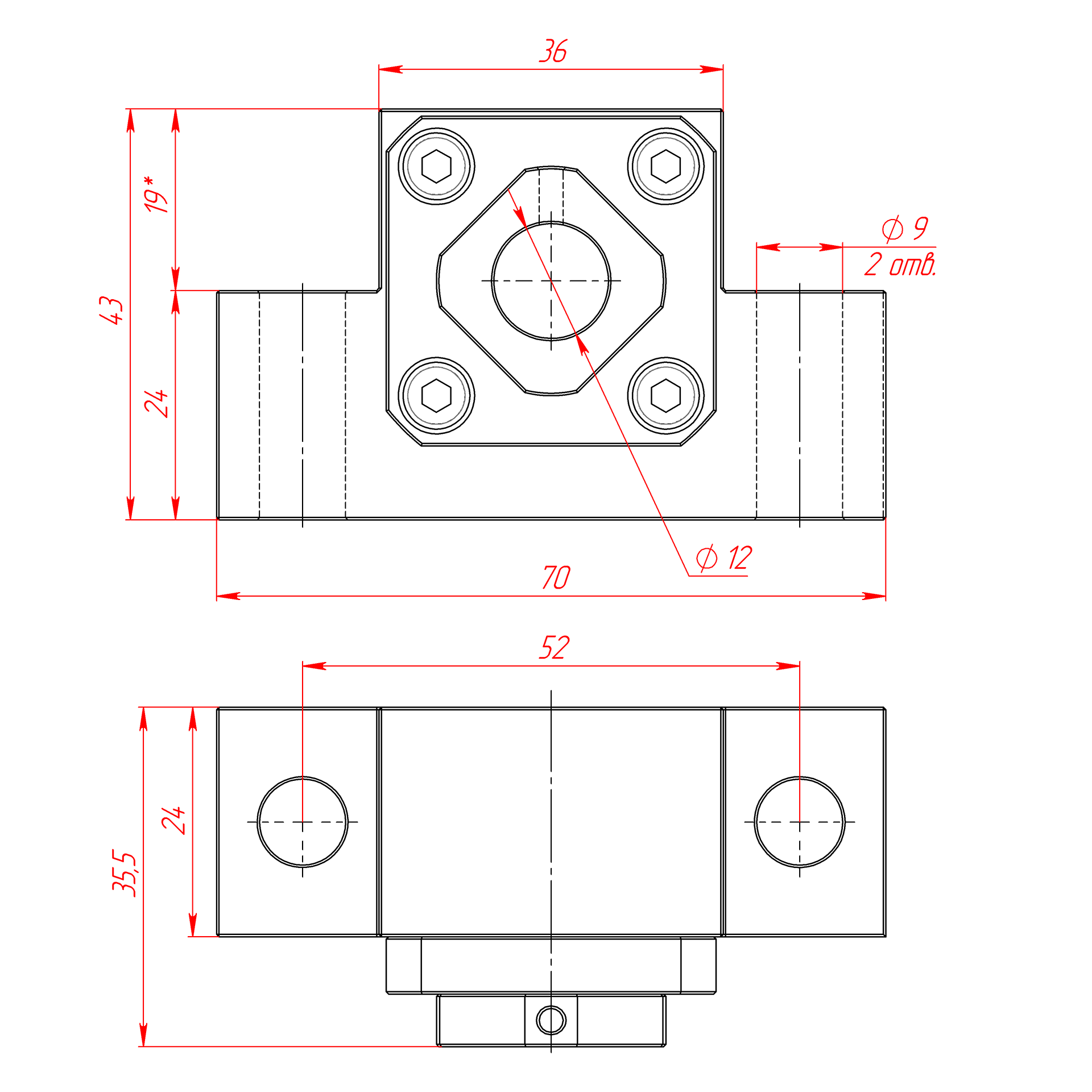

EK чертеж.jpg

Модель

A

B

C

E

F

G

H

D

D1

EK12

70

24

43

24

35.5

20.4

52

12

9

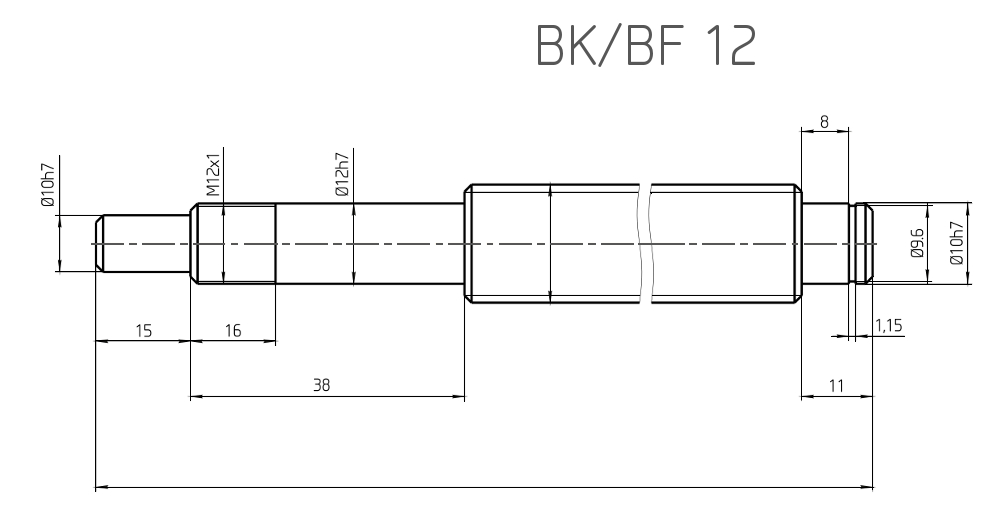

Чертеж под обработку ШВП под опоры
BK-BF 12.jpg

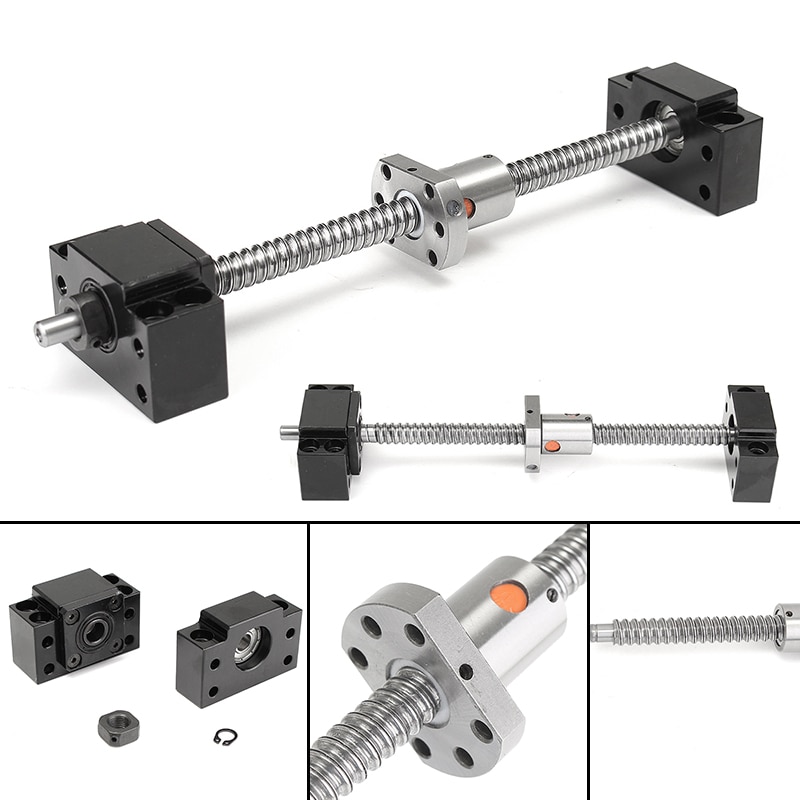

Общи вид ШВП с гайкой и опорами в сборе
Общий вид ШВП и с гайкой и порами в сборе

Характеристики

Артикул:
 EK-12
Материал:
 Сталь
Покрытие:
 Порошковая покраска
Цвет:
 Черный
