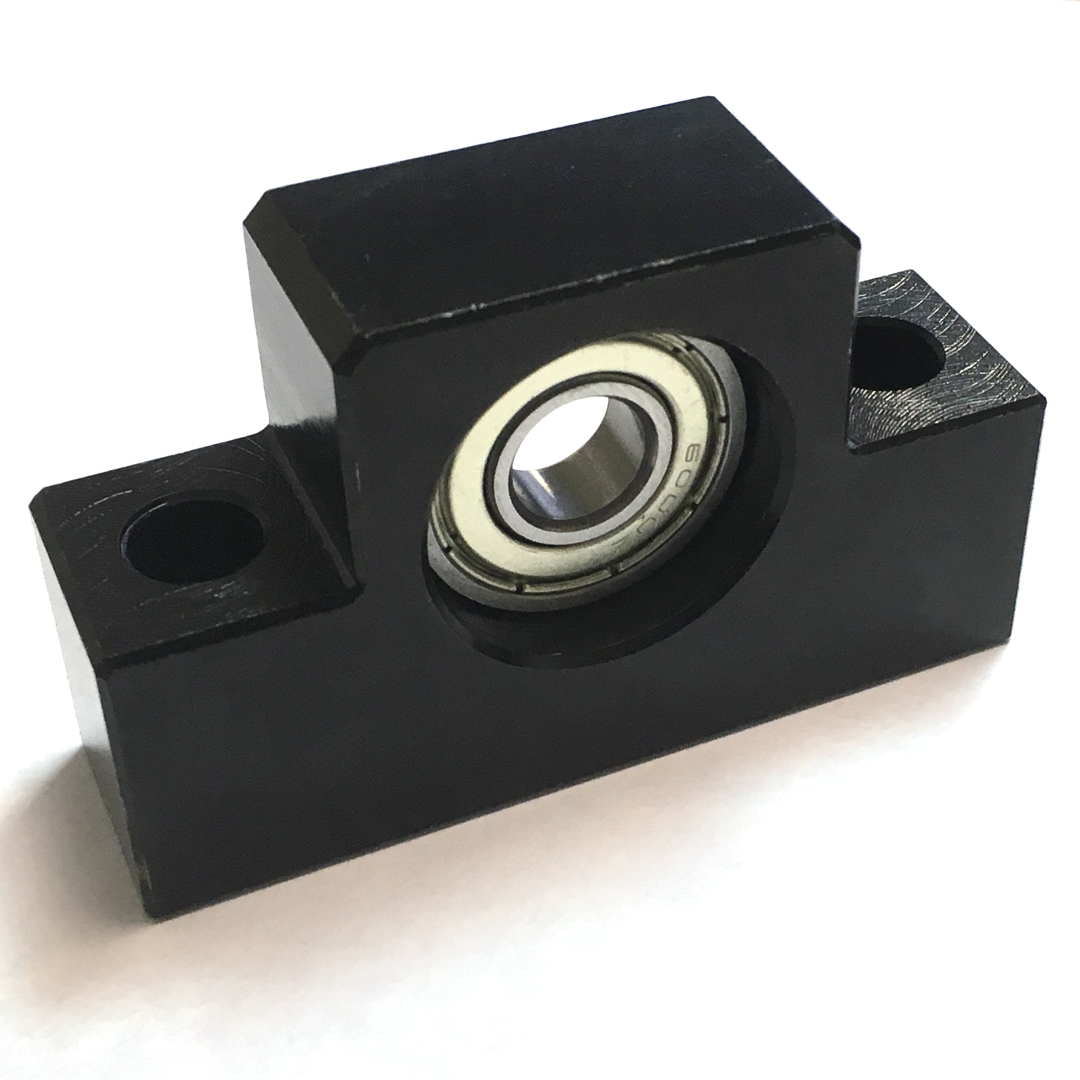

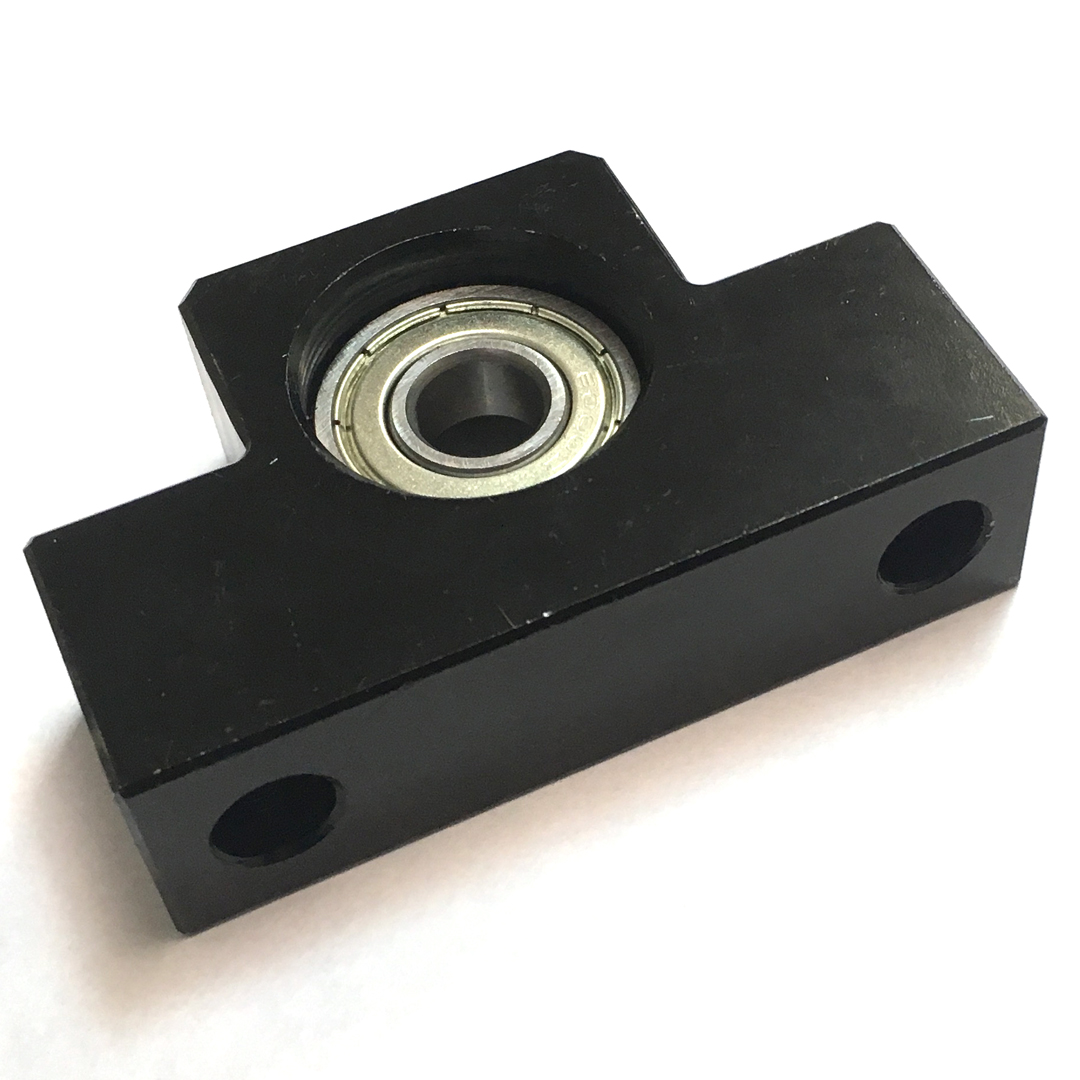

EF-12 | Плавающая подшипниковая опора D10 мм

Опора ШВП с плавающая с радиальным подшипником D10 мм EF-12
Опора для фиксации приводного винта с обработкой в размер 10 мм
EF-12 опора ШВП 1605
Аналог BF-12 опора ШВП
1 450.00 руб. от 1 шт.
( -3 % )
1 406.50 РУБ.
от 10 шт.
( -6 % )
1 363.00 РУБ.
от 25 шт.
( -10 % )
1 305.00 РУБ.
от 50 шт.
( -12 % )
1 276.00 РУБ.
от 100 шт.
RSI
Количество
добавить
Наличие EF-12 | Плавающая подшипниковая опора D10 мм
НА СКЛАДЕ
≈ 10 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Описание

Опора для фиксации приводного винта с обработанным валом диаметром 10 мм.
В плавающей опоре установлен радиальный подшипник, фиксирующий конец в радиальном направлении и не воспринимающий осевые нагрузки.
Рекомендуется при креплении винта ШВП совместно с плавающими опорами использовать как минимум одну фиксирующую опору.
Загрузить:
3D модуль опоры EF-12 (EF-12.ZIP)

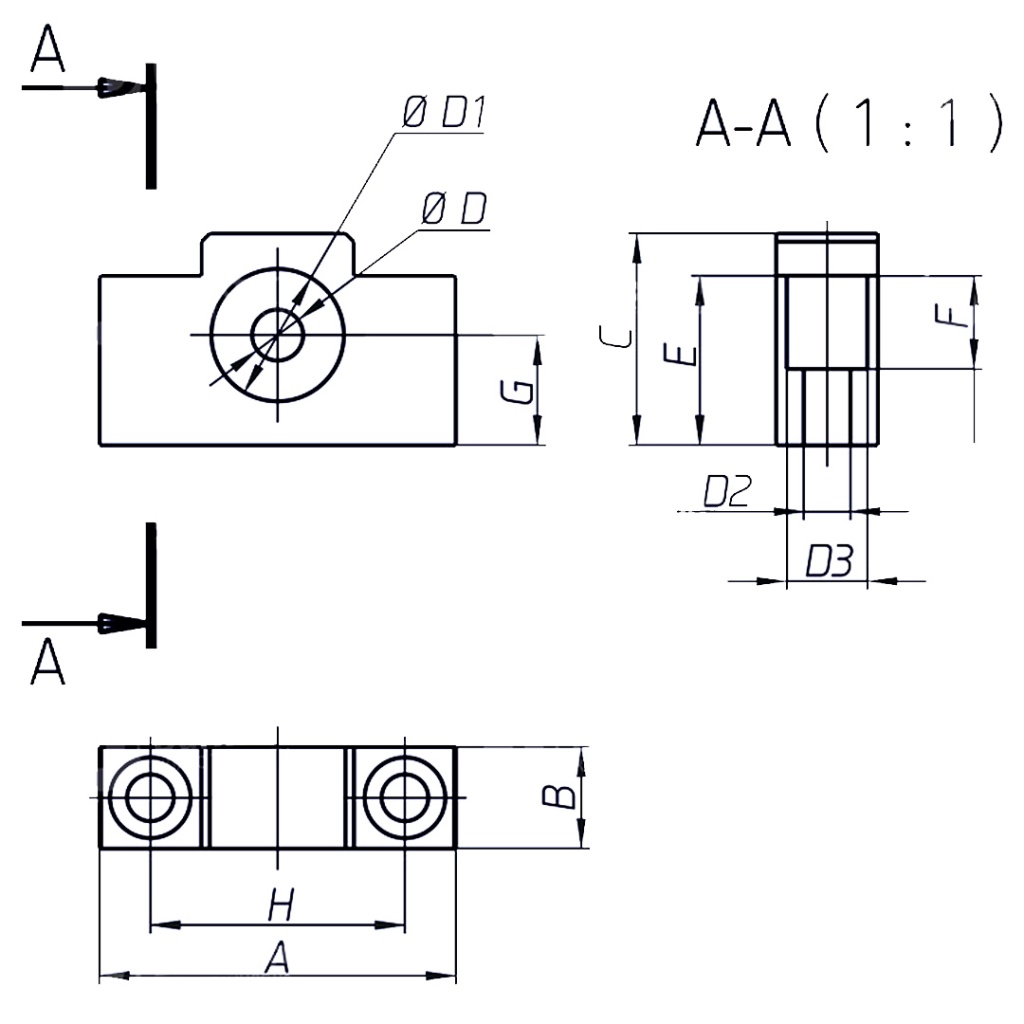

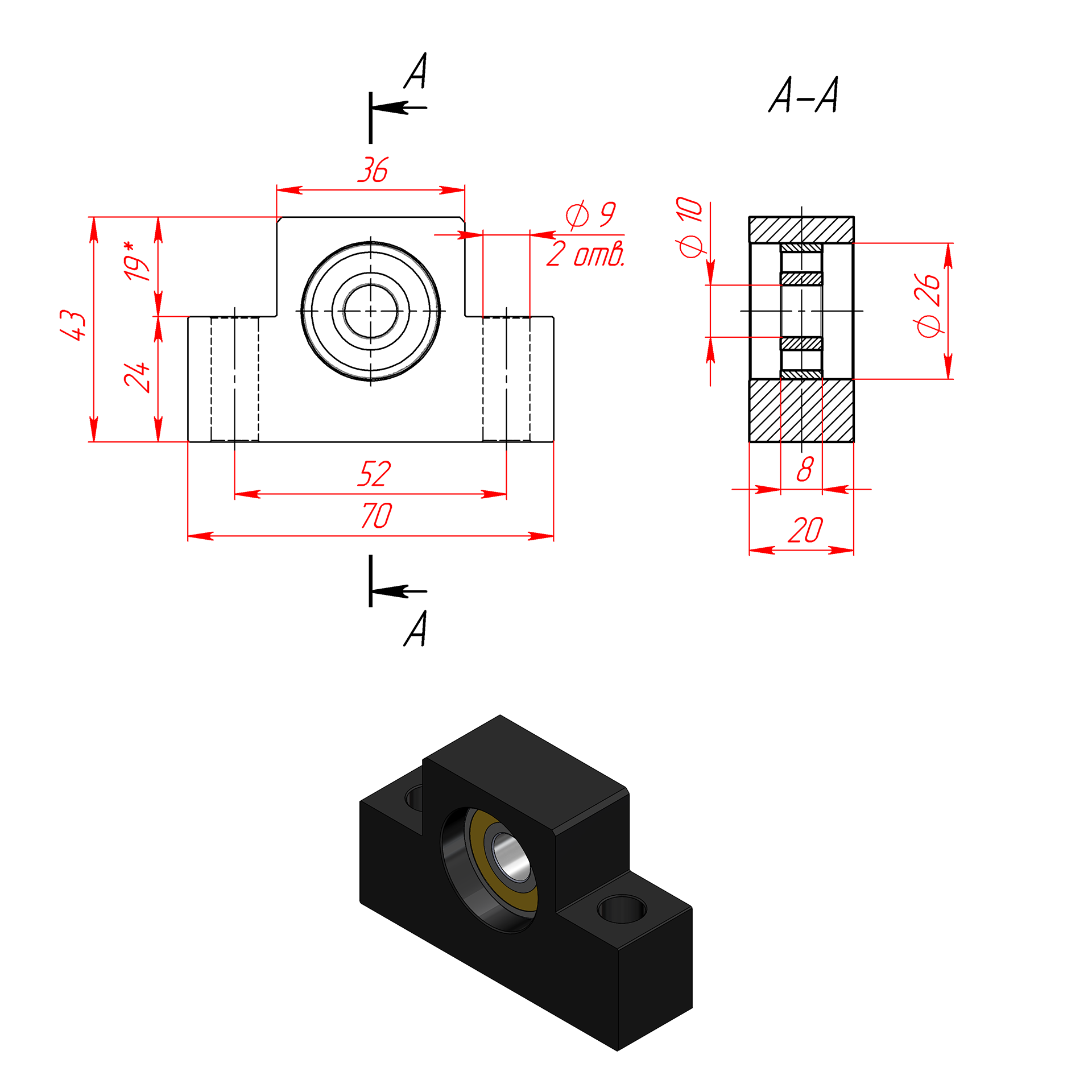

EF-08 чертеж

Модель

A

B

C

D

D1

D2

D3

E

F

G

H

EF12

70

20

43

10

26

9

9

24

0

25

52
Чертеж на обработку ШВП под опоры EF/EK
BK-BF 12.jpg

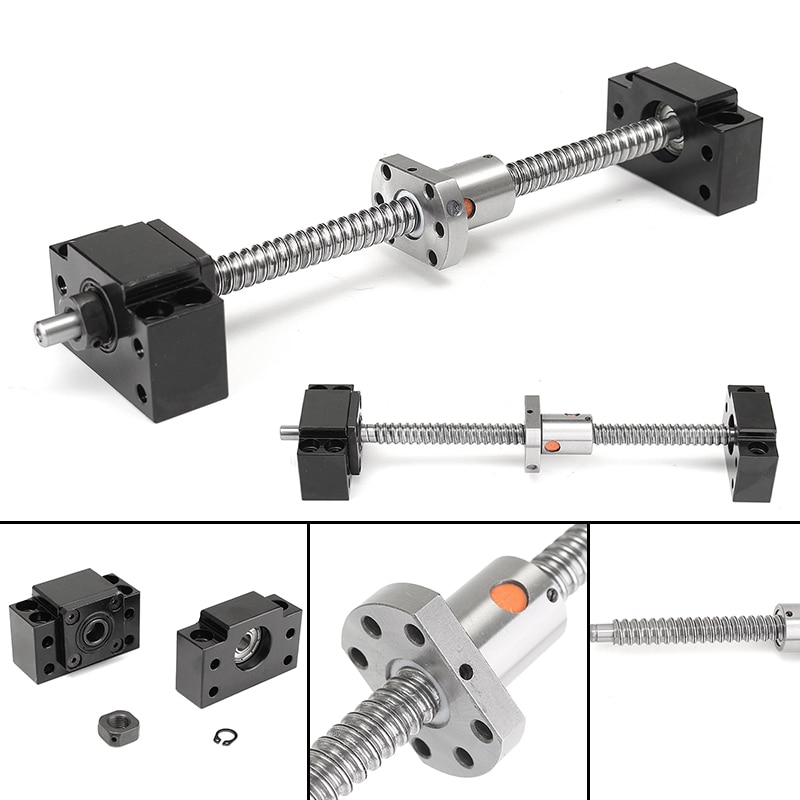

Общи вид ШВП с гайкой и опорами в сборе
Общий вид ШВП и с гайкой и порами в сборе

Характеристики

Артикул:
 EF-12
Материал:
 Сталь
Покрытие:
 Порошковая покраска
Цвет:
 Черный
