SFU1605 | Гайка ШВП 1605

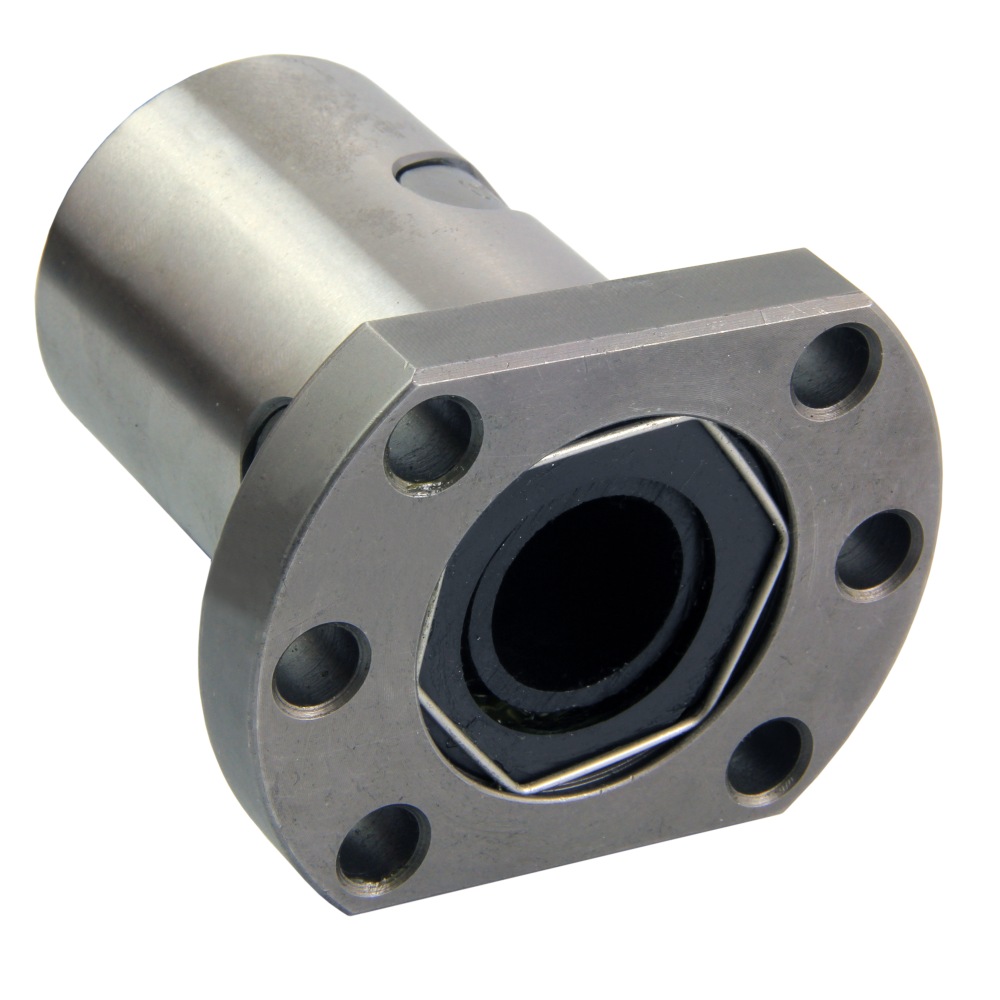

Гайка ШВП SFU1605

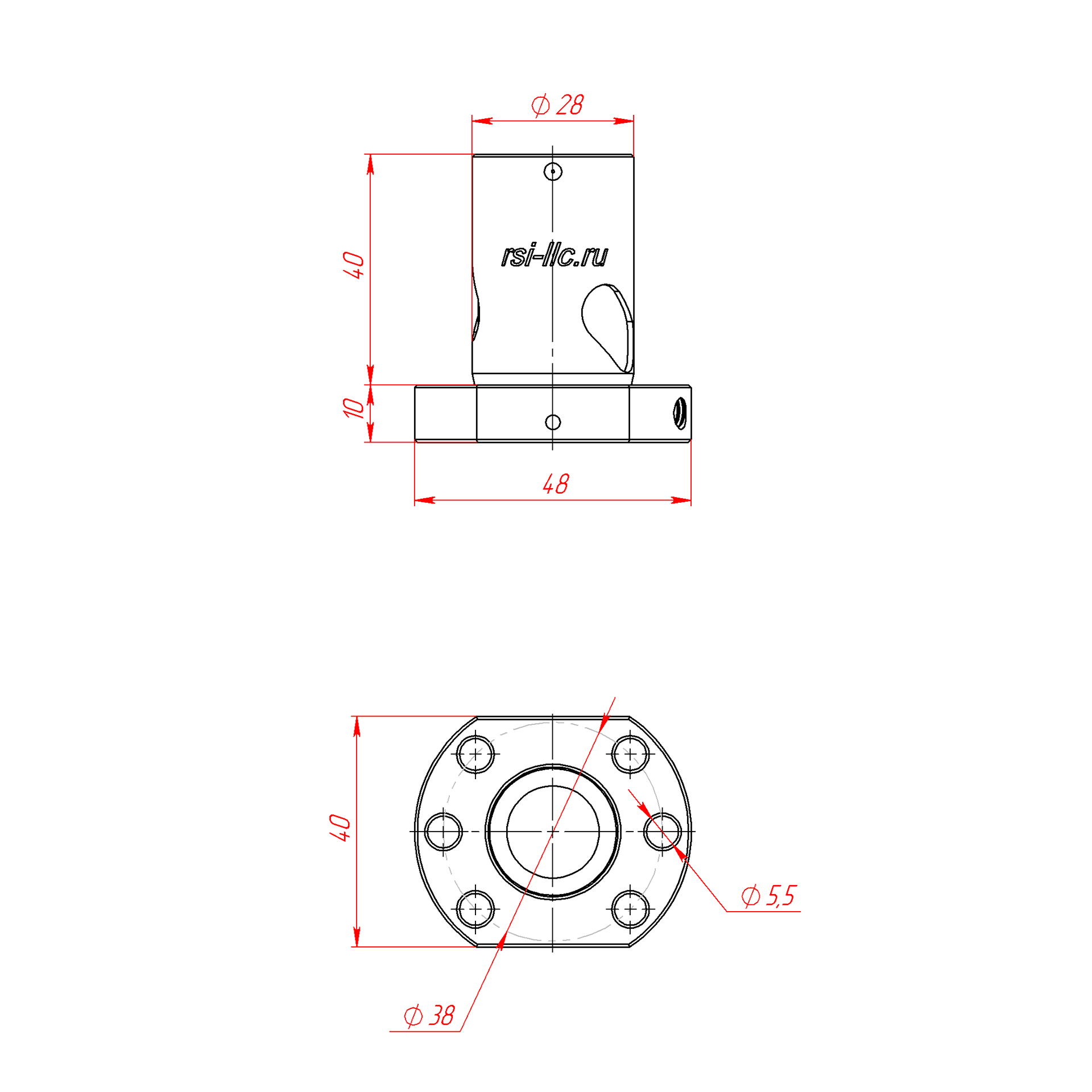

Чертёж гайки для винта ШВП 1605

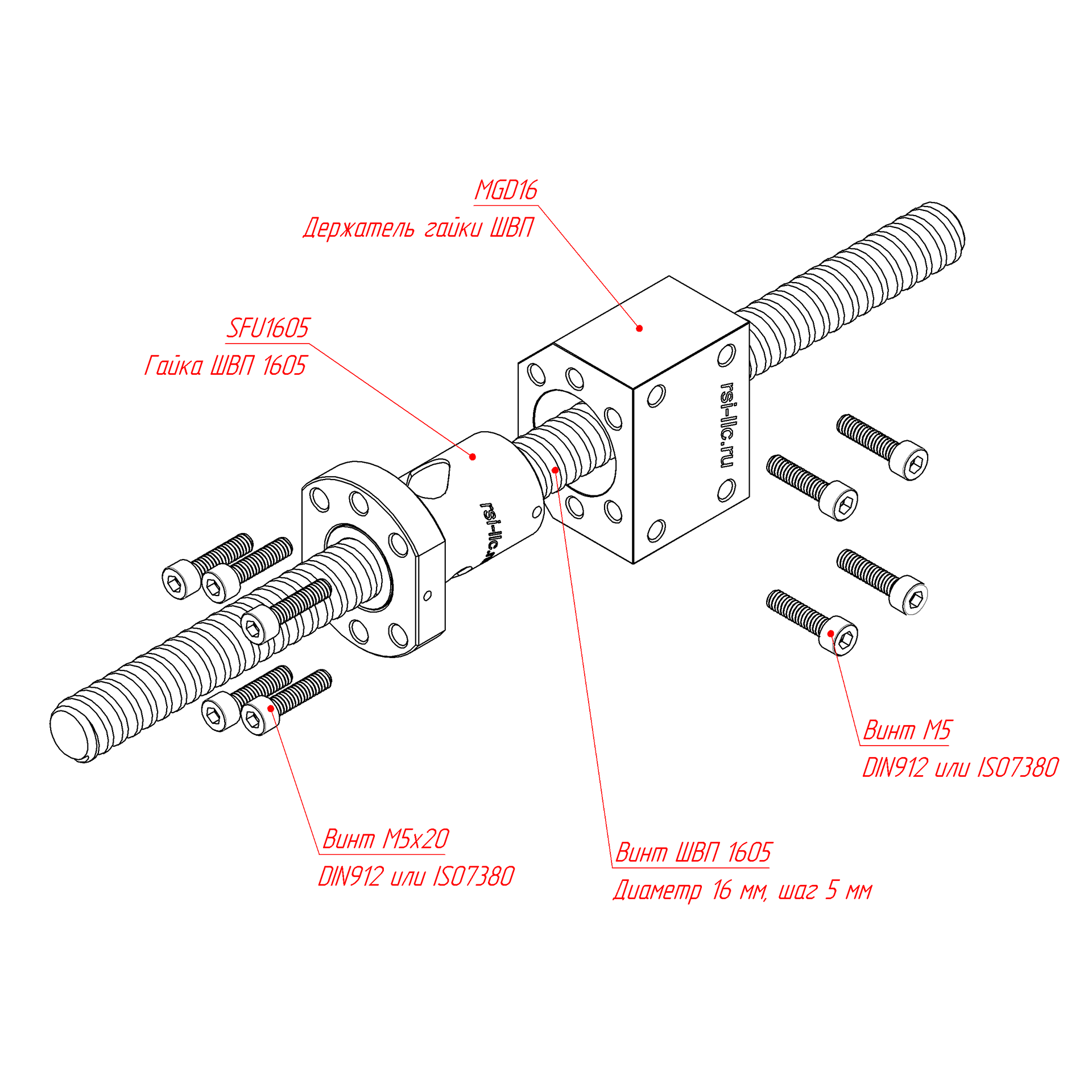

Схема крепления держателя MGD16 к гайке ШВП SFU1604
2 090.00 руб. от 1 шт.
( -2 % )
2 048.20 РУБ.
от 2 шт.
( -4 % )
2 006.40 РУБ.
от 10 шт.
( -6 % )
1 964.60 РУБ.
от 20 шт.
( -8 % )
1 922.80 РУБ.
от 40 шт.
( -10 % )
1 881.00 РУБ.
от 60 шт.
( -12 % )
1 839.20 РУБ.
от 80 шт.
RSI
добавить
Наличие SFU1605 | Гайка ШВП 1605
НА СКЛАДЕ:
330 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Файлы для скачивания | чертежи | 3D-Модели

1. SFU1605 | Гайка ШВП 1605 (3D-модель).ZIP
Скачать
2. SFU1605 | Гайка ШВП 1605 (Чертеж).PDF
Скачать

Описание

Гайка шарико-винтовой передачи для ходового винта 1605 диаметром 16 мм с шагом 5 мм.
Наиболее распространены при производстве станков небольших форматов.
Характеристики:
Типоразмер 16-05
Диаметр шариков 3.175 мм
Грузоподъемность дин. 1380 кгс
Грузоподъемность стат. 3052 кгс
Точность C7 (JIS)
Фланец DIN 69051 B (ISO 3408)
Осевая жесткость 32 кгс/мкм

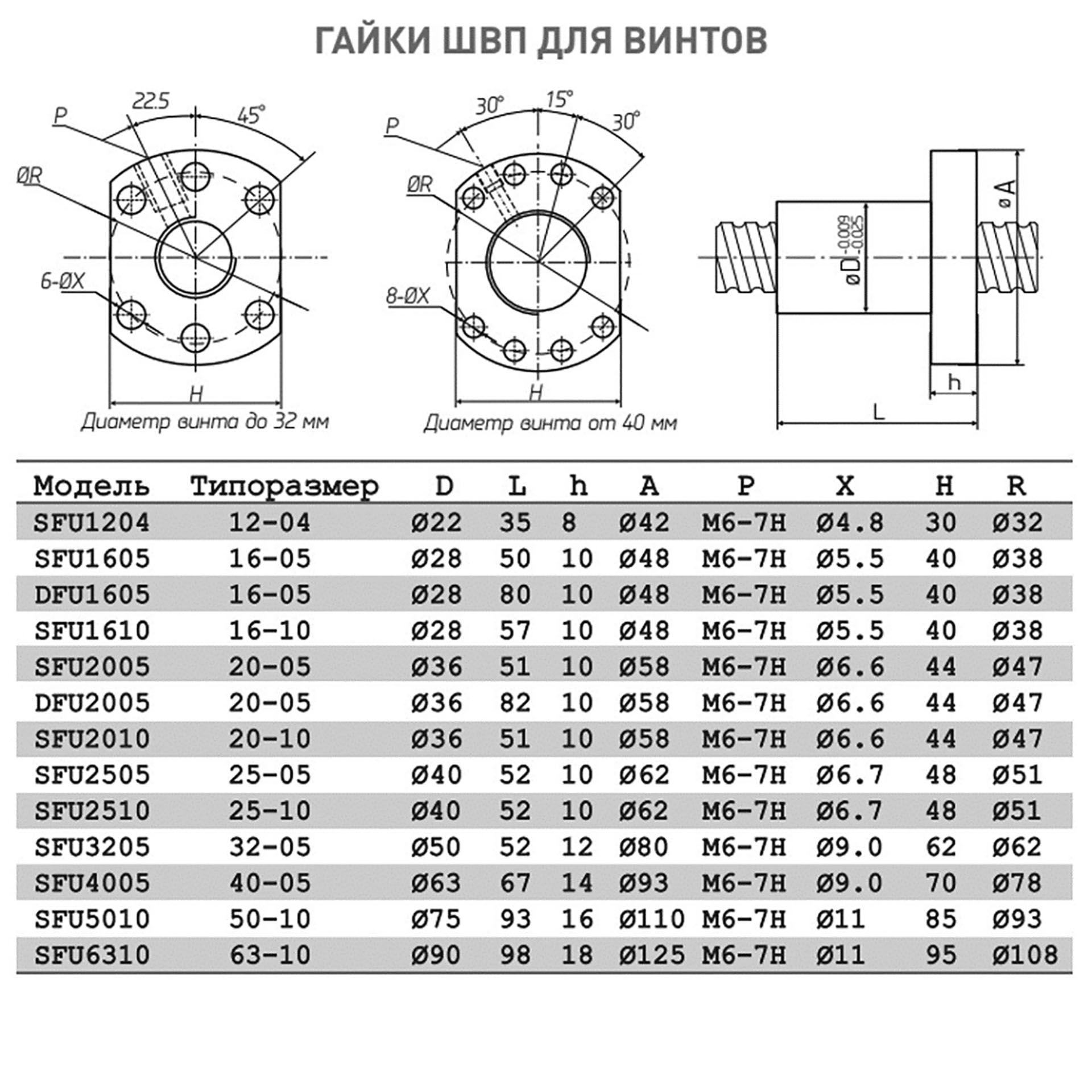

ШВП чертеж и гайки к ним.jpg

Характеристики

Шаг винта, мм:
 5
Модель ШВП:
 SFU1605-3/4
Жёсткость гайки, кгс/мкм:
 32
Диаметр шарика, мм:
 3.175
Тип изделия ШВП:
 Гайка
Артикул винта (для гайки):
 BS-1605
Артикул:
 SFU1605
Вес, кг:
 0.19
Статическая грузоподъемность, Н:
 3052
Динамическая грузоподъемность, Н:
 1380
