BF-12 | Опора плавающая вал 10 мм

Опора плавающая для вала 10 мм
Опора для фиксации приводного винта 10 мм

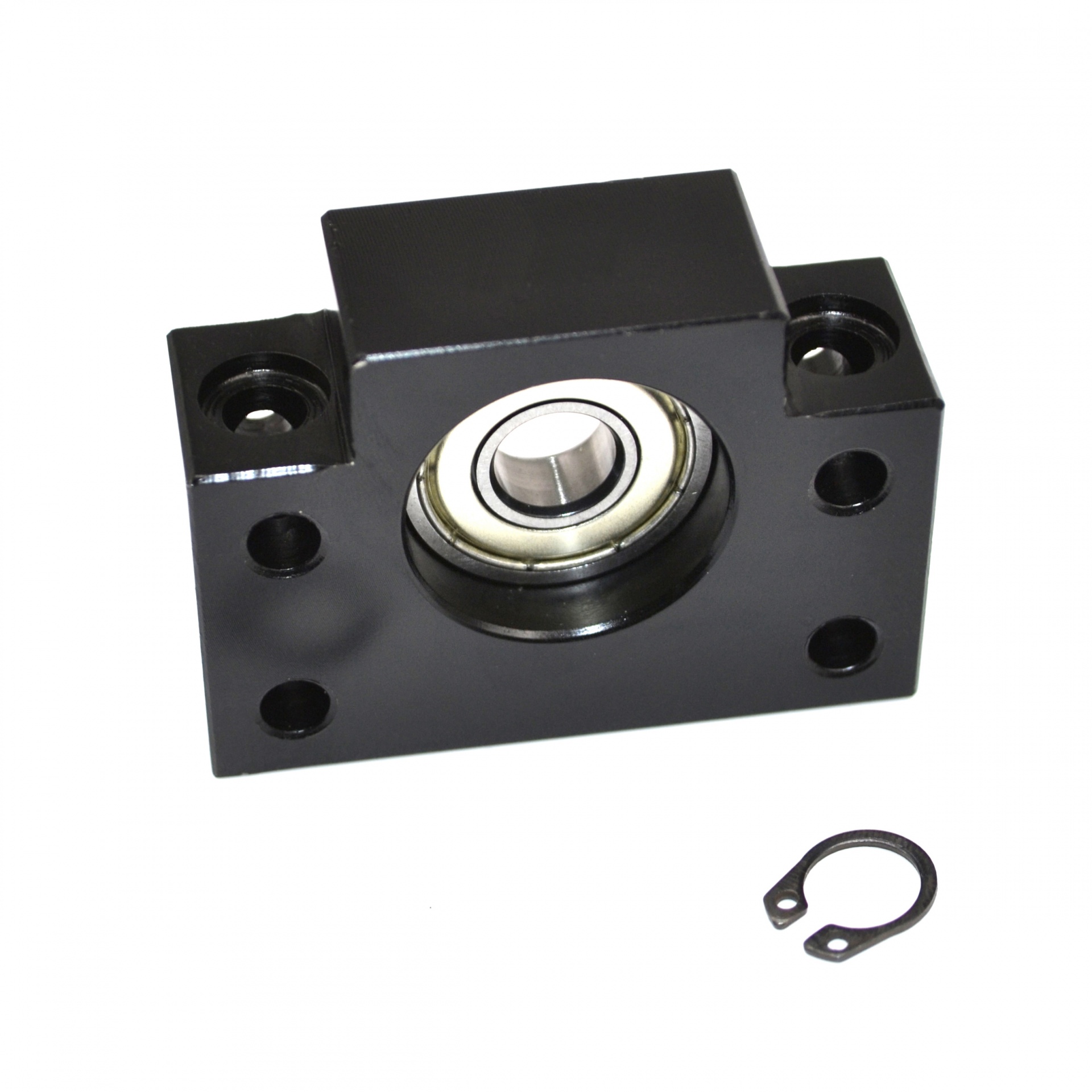

Комплект плавающая опора и стопорное кольцо

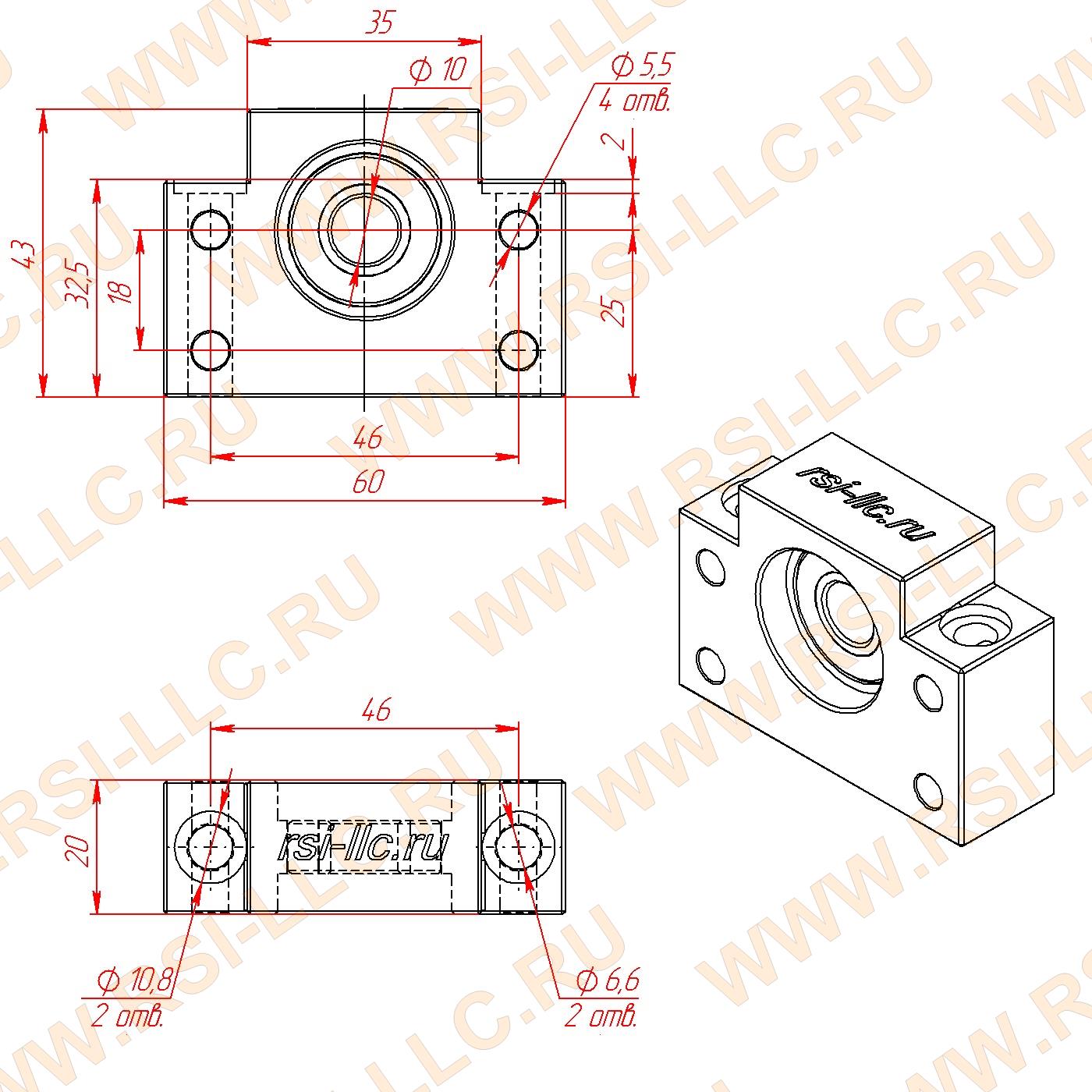

Чертёж плавающей опоры для вала 10 мм

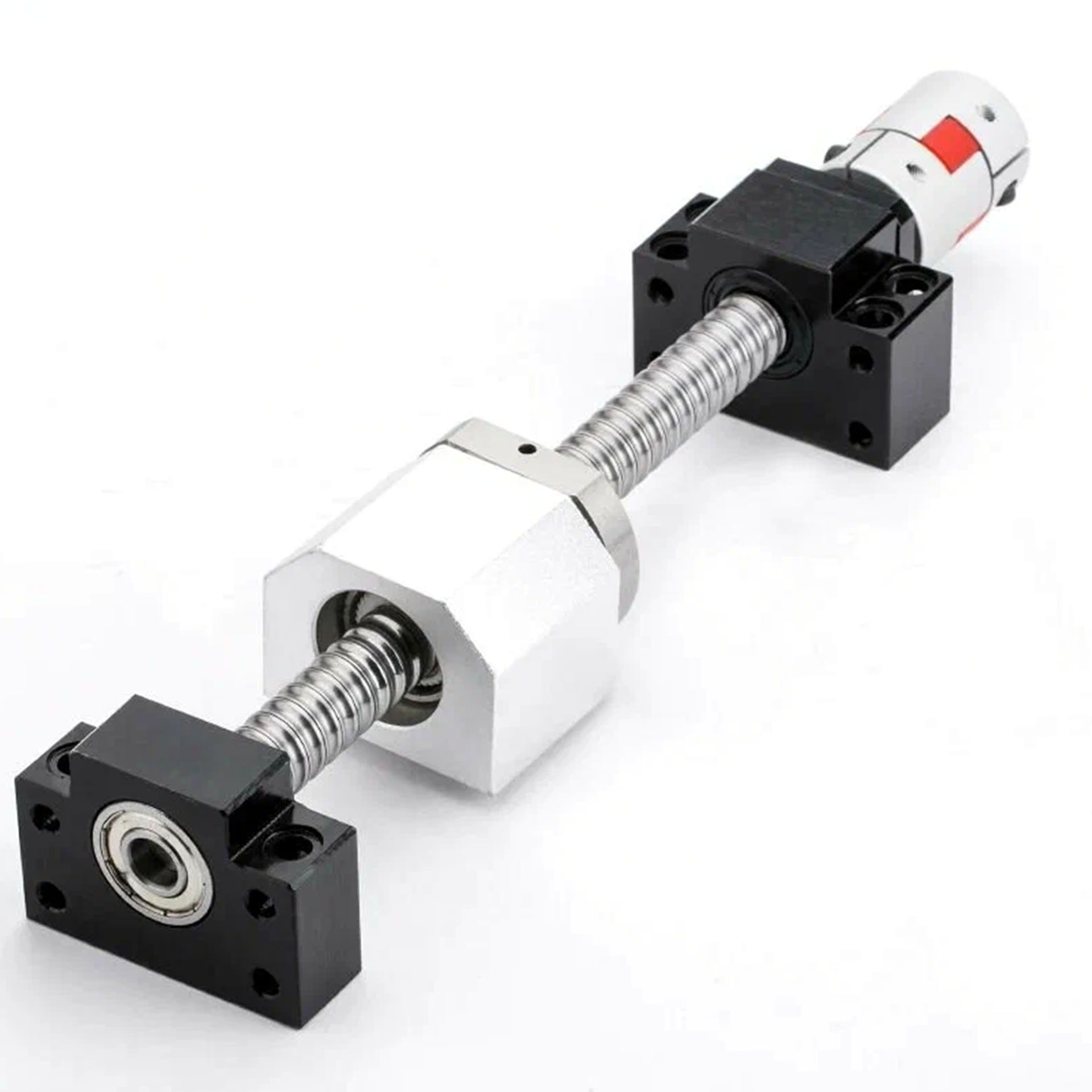

Пример узла с винтом ШВП и фиксирующей опоры

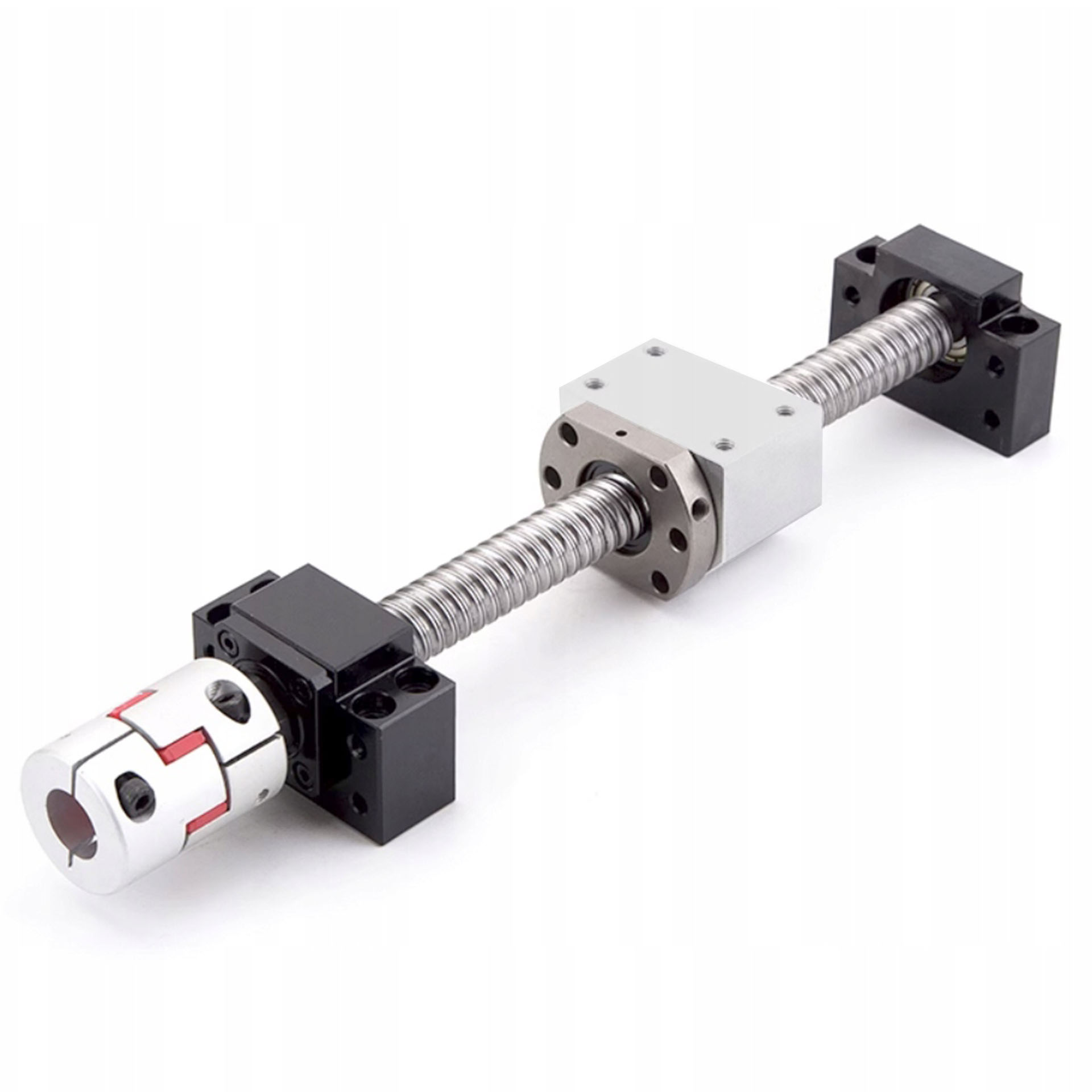

Пример узла с винтом ШВП, гайкой ШВП и держателем гайки

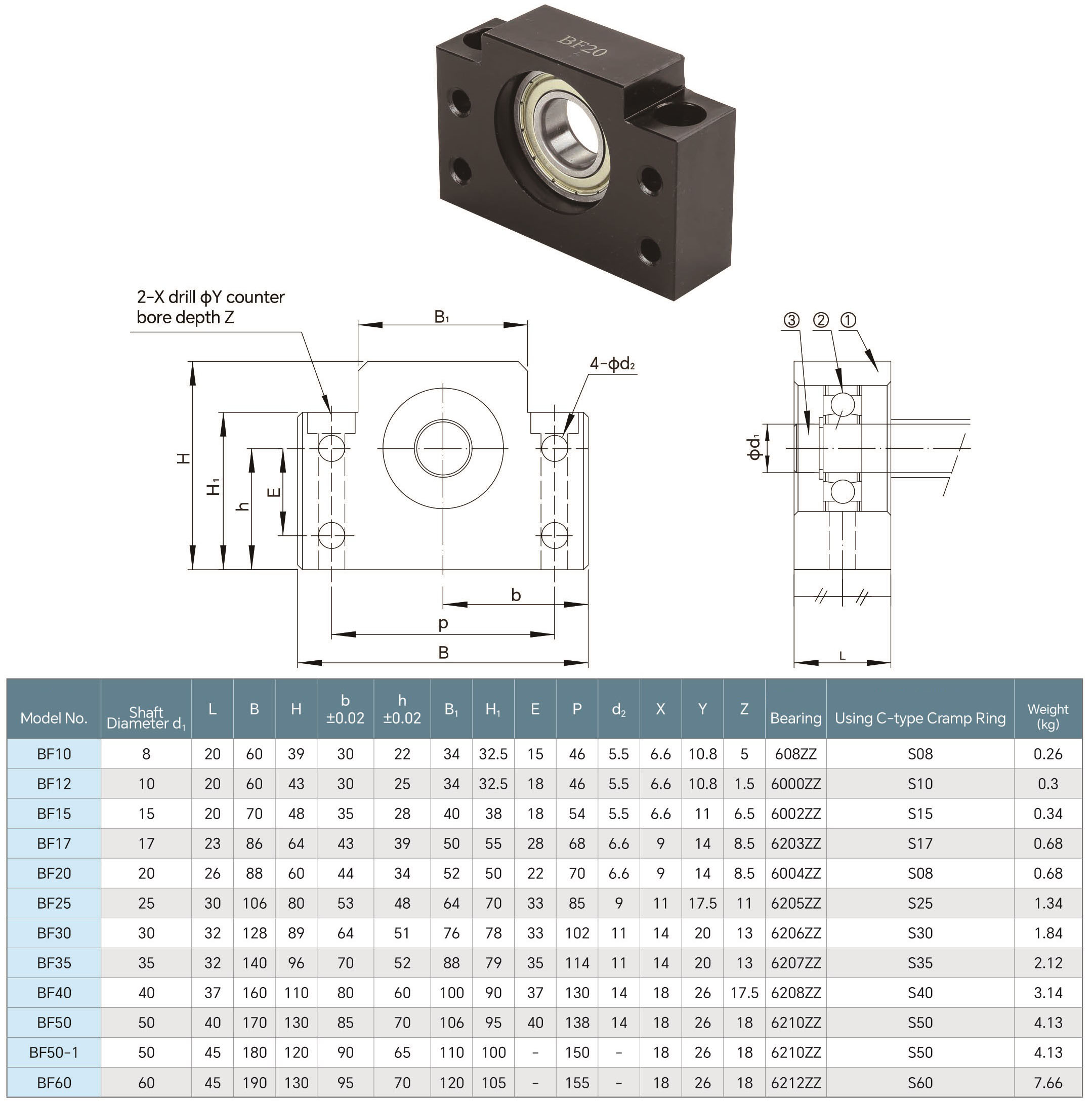

Чертеж опор ШВП типа BF
980.00 руб. от 1 шт
от 5 шт 960.40 ₽ −2%
от 20 шт 940.80 ₽ −4%
от 45 шт 921.20 ₽ −6%
от 85 шт 901.60 ₽ −8%
от 130 шт 882.00 ₽ −10%
от 170 шт 862.40 ₽ −12%
Наличие BF-12 | Опора плавающая вал 10 мм
На складе 400 шт
Добавить

Файлы для скачивания

3D Модель · STEP
STEPСкачать
BF-12 | Опора плавающая вал 10 мм (3D Модель).STEP
3D Модель · архив ZIP
ZIPСкачатьАрхив ZIP
BF-12 | Опора плавающая вал 10 мм (3D Модель).ZIP
Чертеж · PDF
PDFСкачать
BF-12 | Опора плавающая вал 10 мм (Чертеж).PDF

Описание

Опора для фиксации приводного винта с обработкой диаметром 10 мм.
Опоры плавающего типа серии BF не рассчитаны на большие осевые нагрузки. В данной опоре установлен радиальный подшипник, фиксирующий винт в радиальном направлении.
Рекомендуется при креплении винта ШВП совместно с плавающими опорами использовать фиксирующую опору типа EK или FK. В комплекте с опорой так же присутствует стопорное кольцо.

Характеристики

Артикул:
 BF-12
Материал:
 Сталь
Покрытие:
 Порошковая покраска
Вес, кг:
 0,285
Цвет:
 Черный
