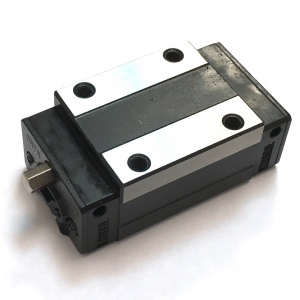

TRH15-B / HGH15CA | Каретка бесфланцевая 15 мм

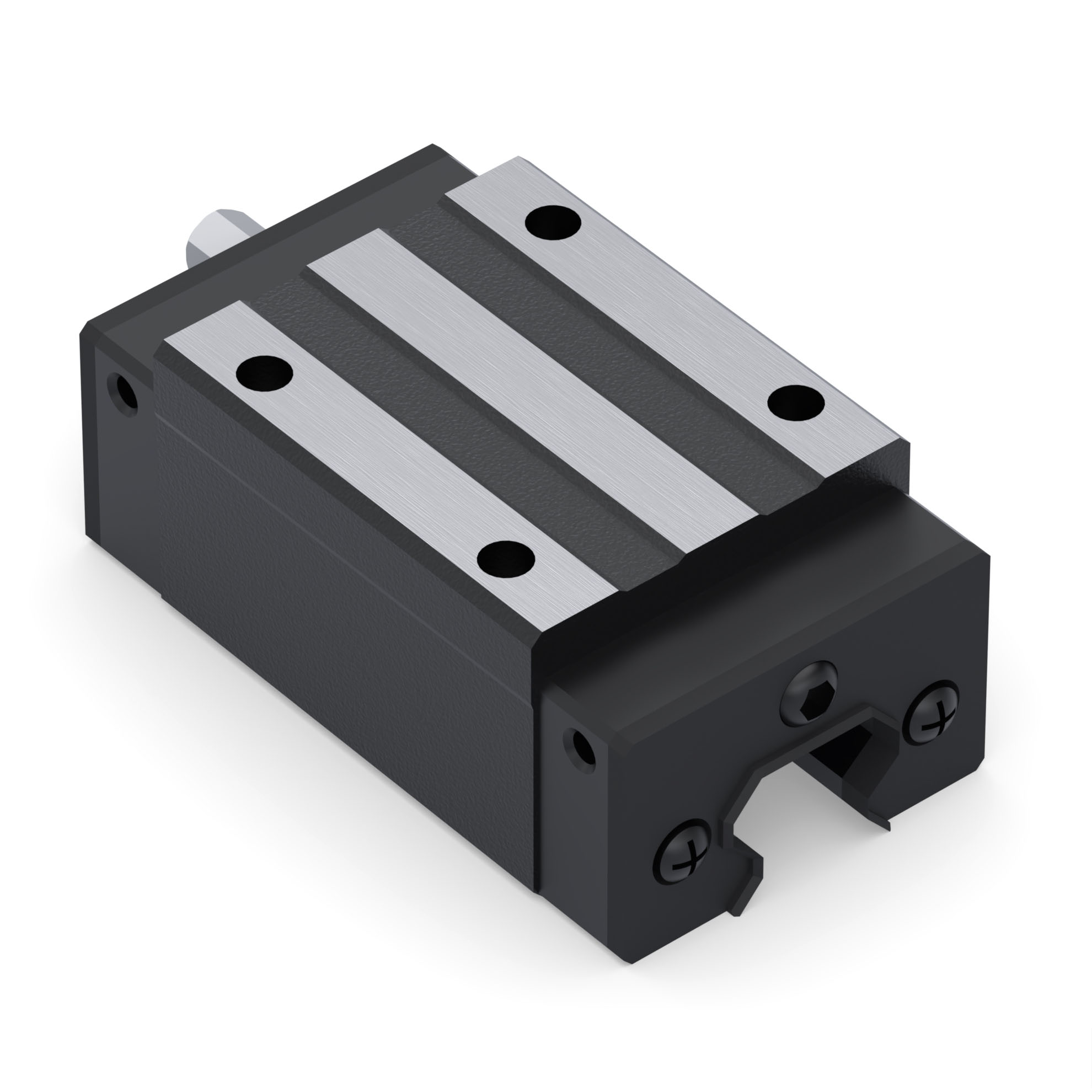

Каретка для профильной направляющей TRH15
Каретка к профильным рельсам 15 мм
Модуль опорный к профильным рельсам 15 мм
TRH15-B / HGH15CA | Каретка бесфланцевая 15 мм изображение 3

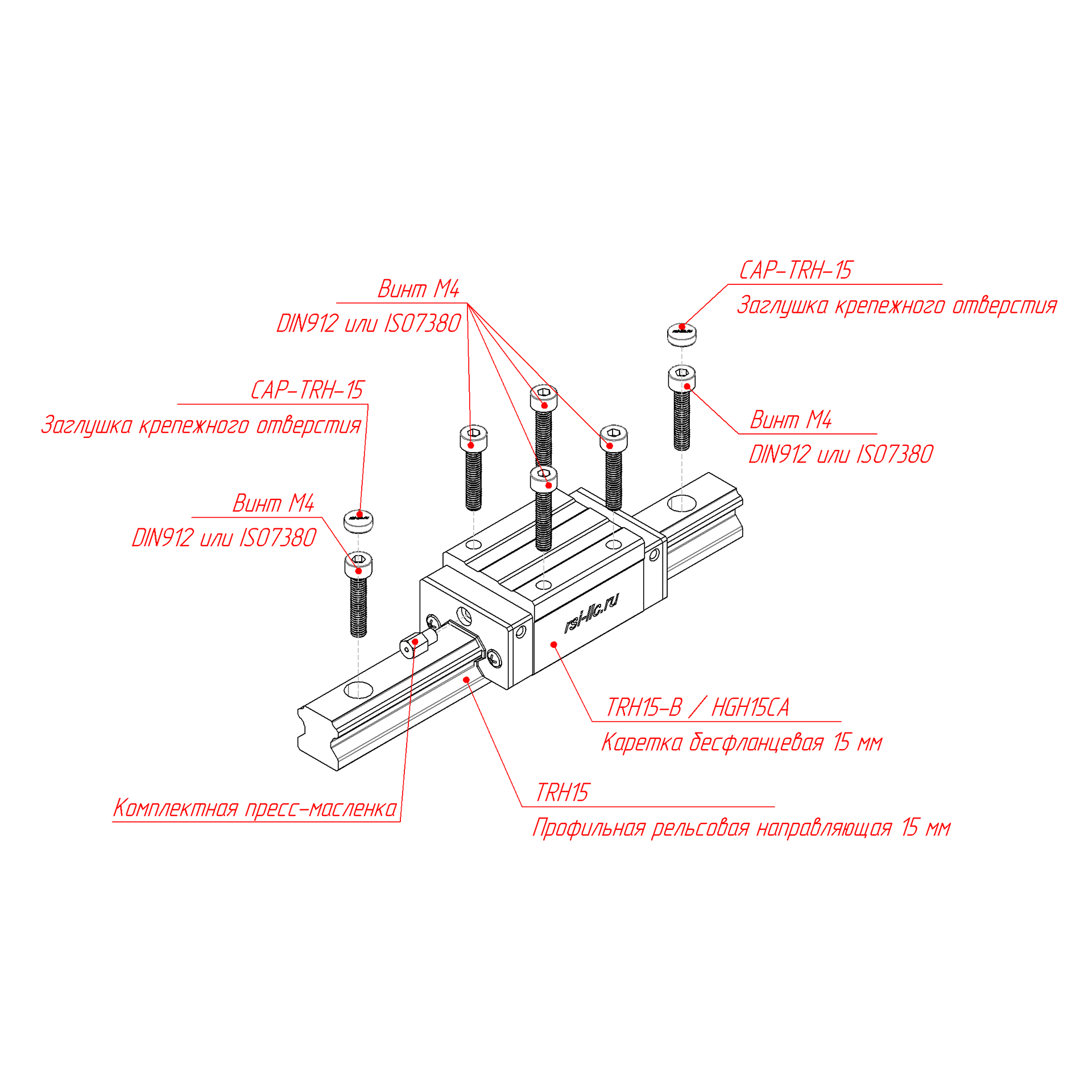

Пример установки рельсовой направляющей TRH15 и бесфланцевой каретки

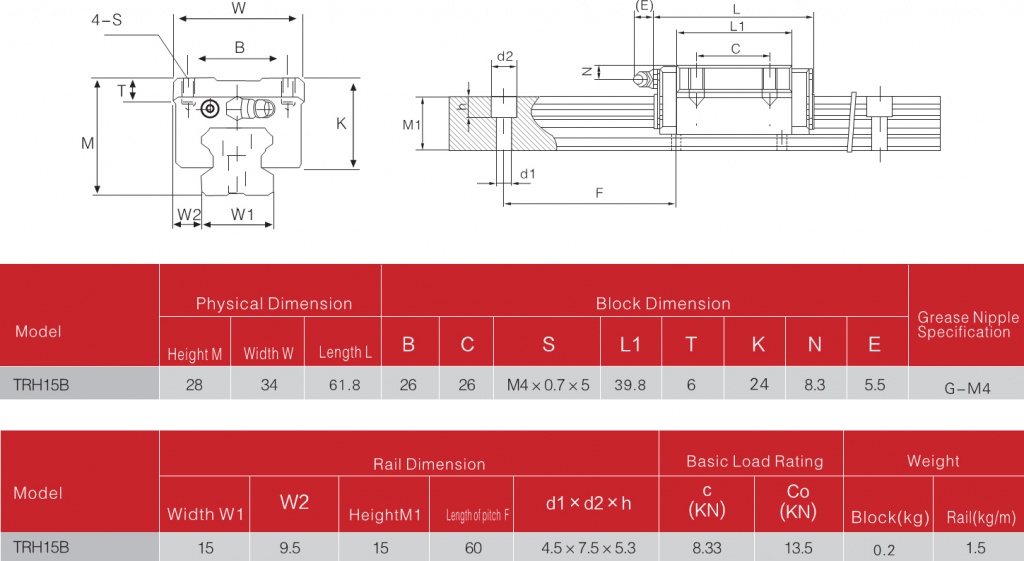

Чертеж каретки для профильной линейной направляющей 15 мм
TRH15-B / HGH15CA | Каретка бесфланцевая 15 мм изображение 6
1 375.00 руб. от 1 шт
от 4 шт 1 347.50 ₽ −2%
от 15 шт 1 320.00 ₽ −4%
от 30 шт 1 292.50 ₽ −6%
от 60 шт 1 265.00 ₽ −8%
от 90 шт 1 237.50 ₽ −10%
от 120 шт 1 210.00 ₽ −12%
Наличие TRH15-B / HGH15CA | Каретка бесфланцевая 15 мм
На складе > 400 шт
В пути > 400 шт
Добавить

Файлы для скачивания

3D Модель · STEP
STEPСкачать
TRH15-B / HGH15CA | Каретка бесфланцевая 15 мм (3D Модель).STEP
3D Модель · архив ZIP
ZIPСкачатьАрхив ZIP
TRH15-B / HGH15CA | Каретка бесфланцевая 15 мм (3D Модель).ZIP
Чертеж · PDF
PDFСкачать
TRH15-B / HGH15CA | Каретка бесфланцевая 15 мм (Чертеж).PDF

Описание

Слайдер (опорный модуль, каретка) без фланца TRH15-B  - шариковый подшипник линейного перемещения на рельс TRH15.
По всем габаритным и присоединительным размерам аналогичен каретке Hiwin HGH15С

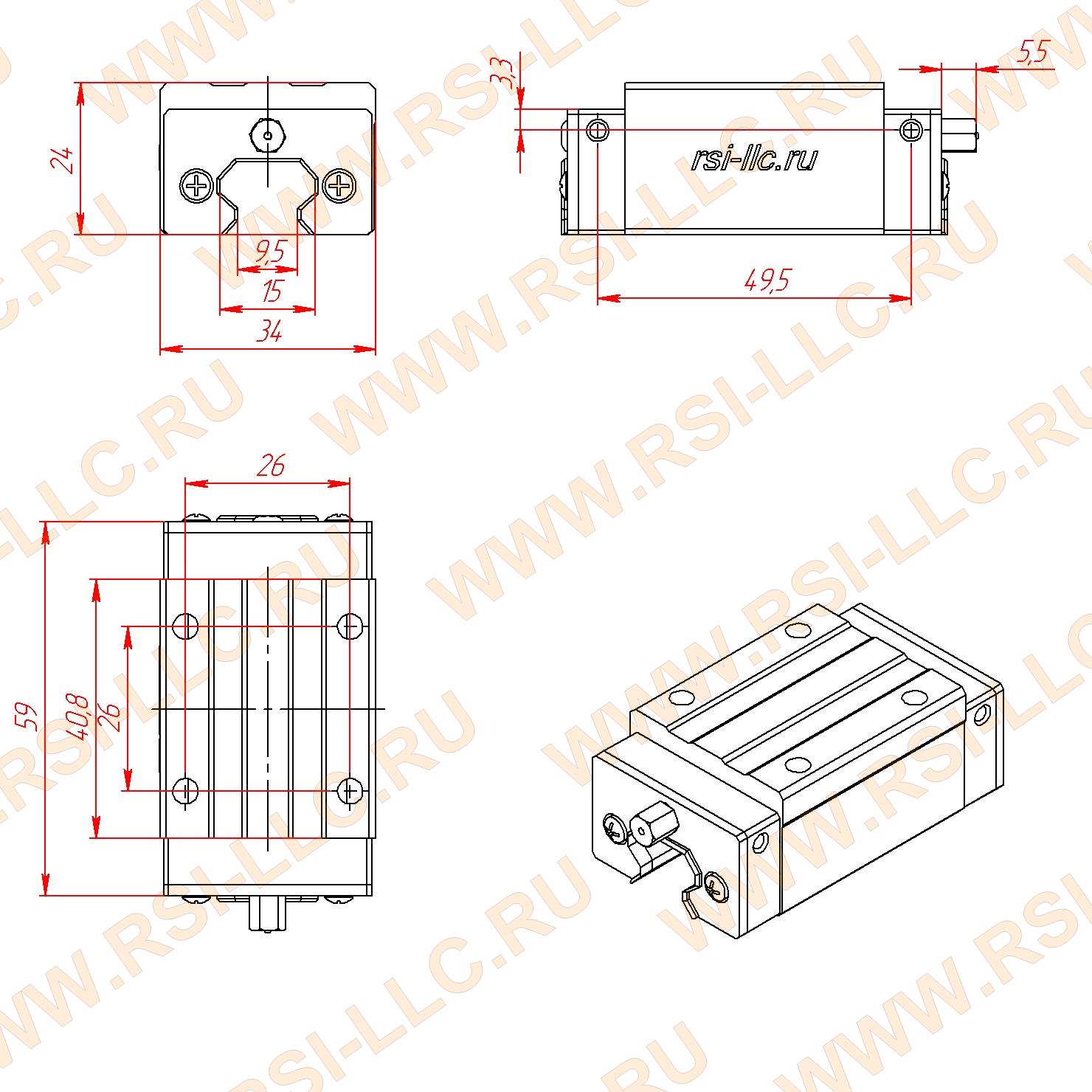

Чертеж каретки без фланца TRH15-B

Характеристики

Артикул:
 TRH15-B / HGH15CA
Вес, кг:
 0,2
Типоразмер:
 15
Статическая грузоподъемность, Н:
 16970
Динамическая грузоподъемность, Н:
 11380
