TRH15-A / HGW15CA | Каретка c фланцем 15 мм

TRH15-C / HGW15CA Каретка фланцевая для профильной рельсы 15 мм TRH15

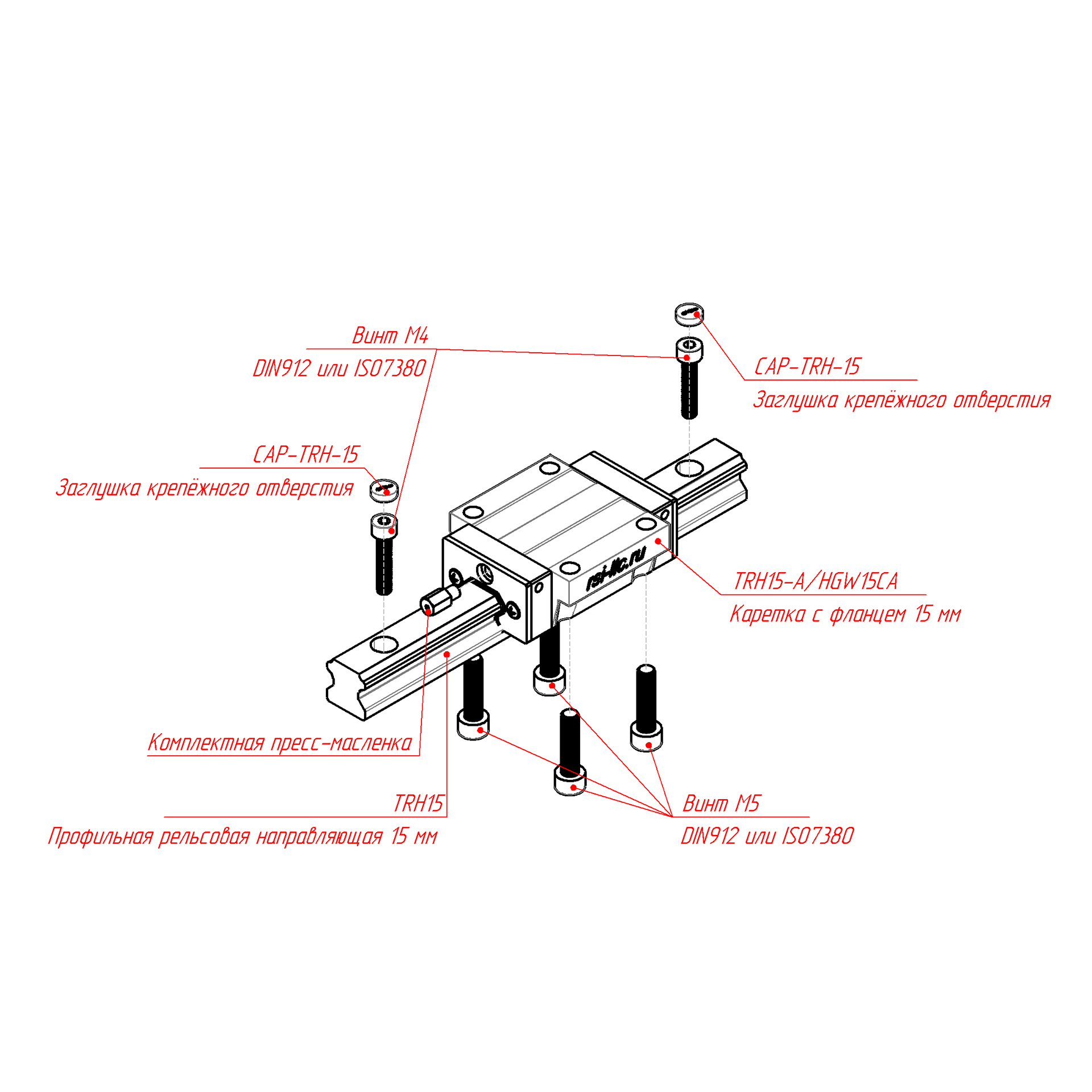

Схема установки рельсовой направляющей TRH15 и каретки с фланцем
Каретка с фланцем аналог HGW15

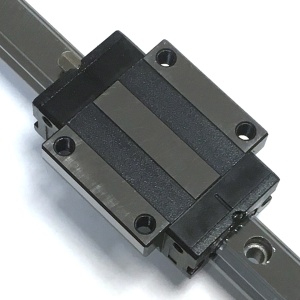

Каретка с фланцем на профильной направляющей 15 мм

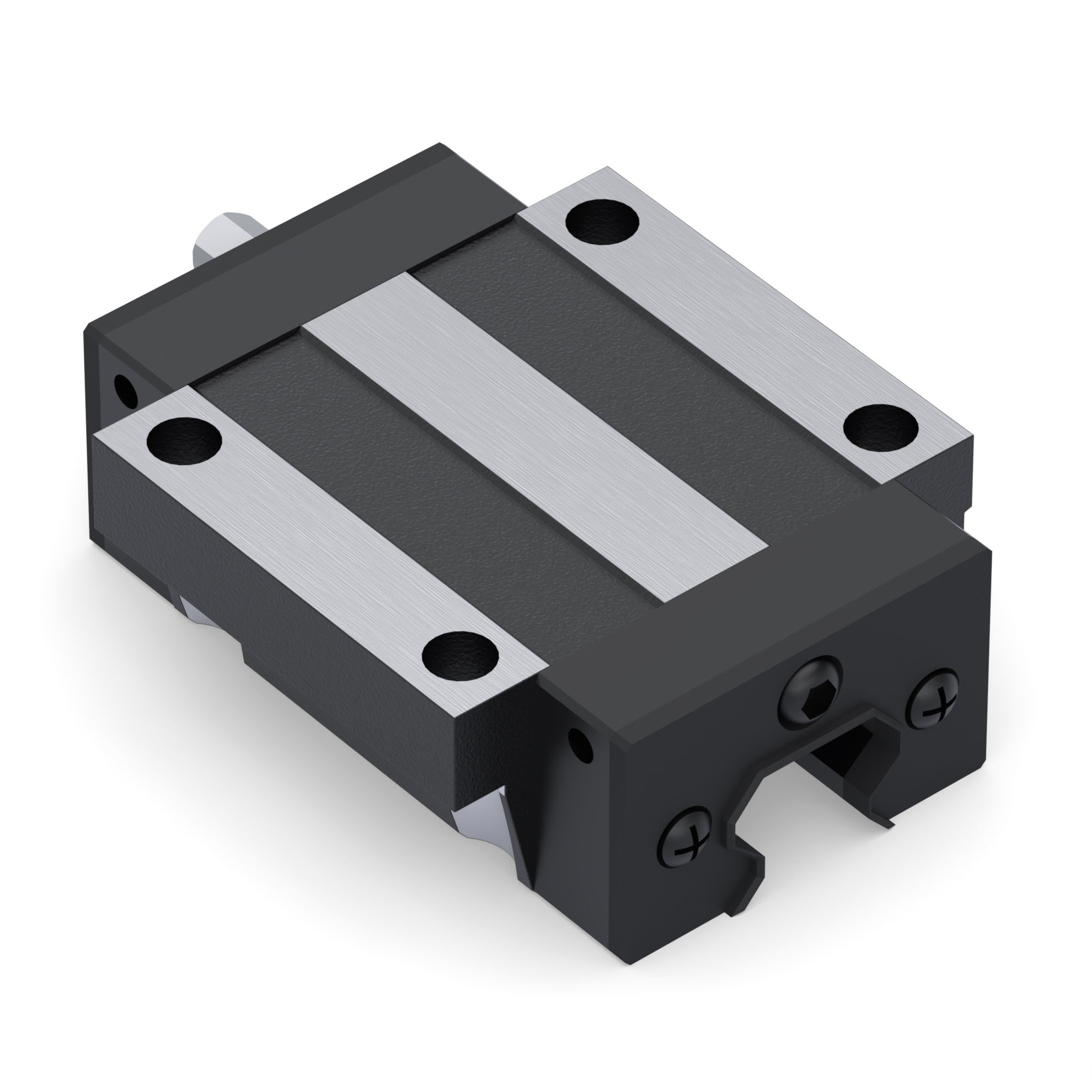

Слайдер для профильной направляющей HGW15CA
Профильная направляющая TRH15 с фланцевой кареткой 15 мм

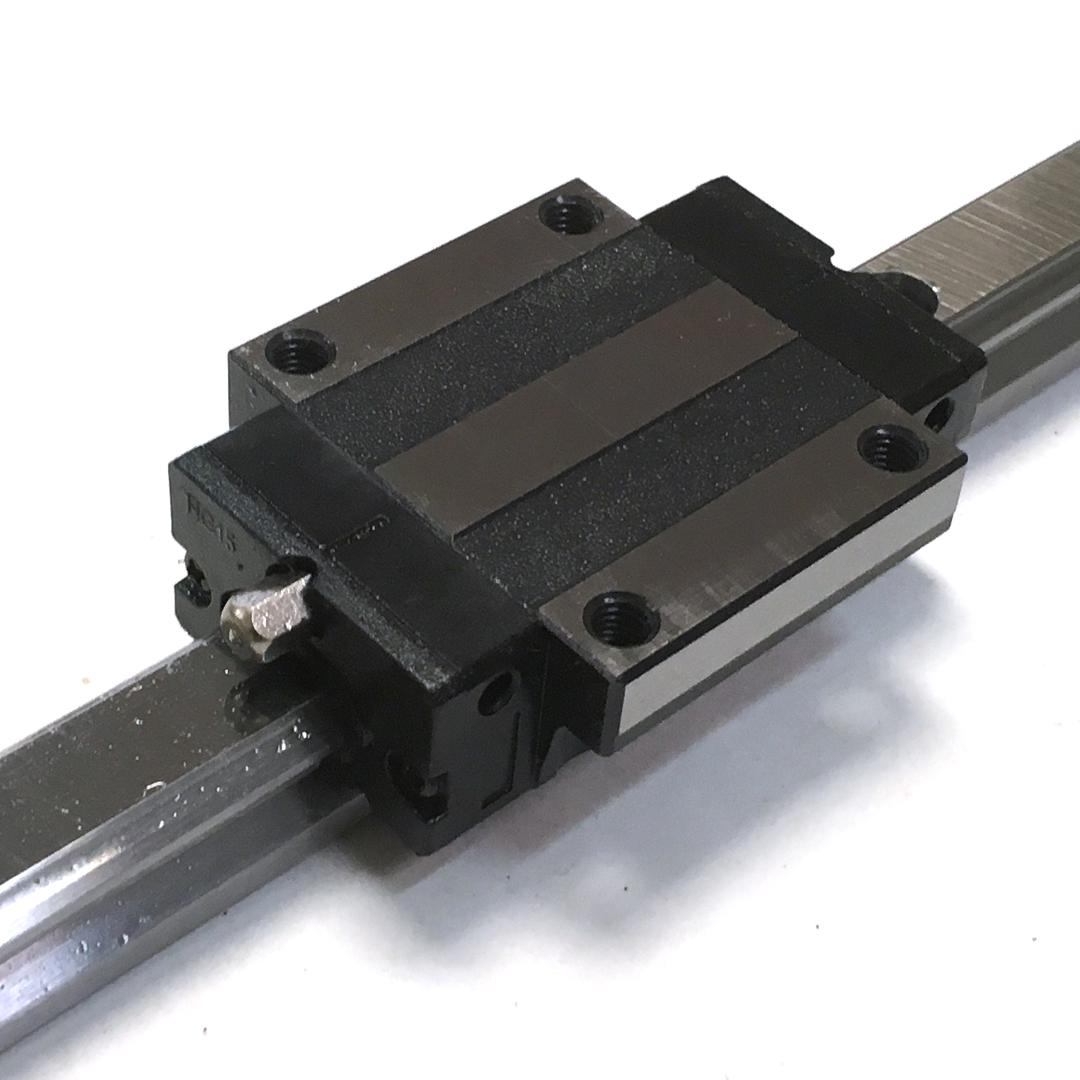

TRH15-A / HGW15CA | Каретка c фланцем 15 мм изображение 6
TRH15-A / HGW15CA | Каретка c фланцем 15 мм изображение 7
1 350.00 руб. от 1 шт
от 4 шт 1 323.00 ₽ −2%
от 15 шт 1 296.00 ₽ −4%
от 30 шт 1 269.00 ₽ −6%
от 60 шт 1 242.00 ₽ −8%
от 90 шт 1 215.00 ₽ −10%
от 120 шт 1 188.00 ₽ −12%
Наличие TRH15-A / HGW15CA | Каретка c фланцем 15 мм
На складе > 400 шт
В пути > 400 шт
Добавить

Файлы для скачивания

3D Модель · STEP
STEPСкачать
TRH15-A / HGW15CA | Каретка c фланцем 15 мм (3D Модель).STEP
3D Модель · архив ZIP
ZIPСкачатьАрхив ZIP
TRH15-A / HGW15CA | Каретка c фланцем 15 мм (3D Модель).ZIP
Чертеж · PDF
PDFСкачать
TRH15-A / HGW15CA | Каретка c фланцем 15 мм (Чертеж).PDF

Описание

Слайдер (опорный модуль, каретка) с фланцем TRH15-C / HGW15CA  - шариковый подшипник линейного перемещения на рельс TRH15.
По всем габаритным и присоединительным размерам аналогичен каретке Hiwin HGW15CC

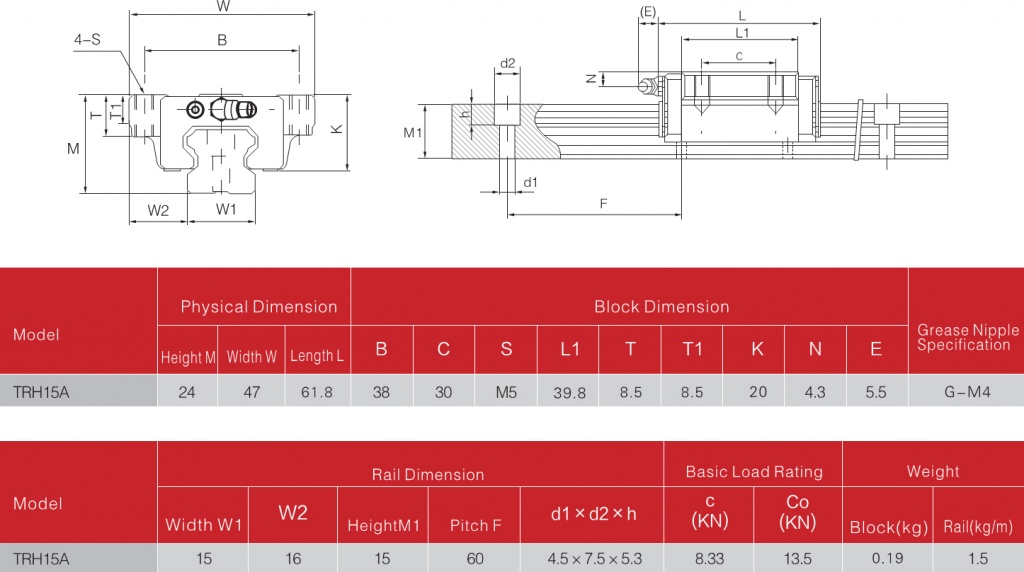

Чертеж каретки TRH15-A с фланцем

Характеристики

Артикул:
 TRH15-A / HGW15CA
Вес, кг:
 0,2
Типоразмер:
 15
Статическая грузоподъемность, Н:
 16970
Динамическая грузоподъемность, Н:
 11380
