3015 | Шарнир дверной стандартный, пластиковый, 30х40

Шарнир дверной стандартный, пластиковый, 30х40

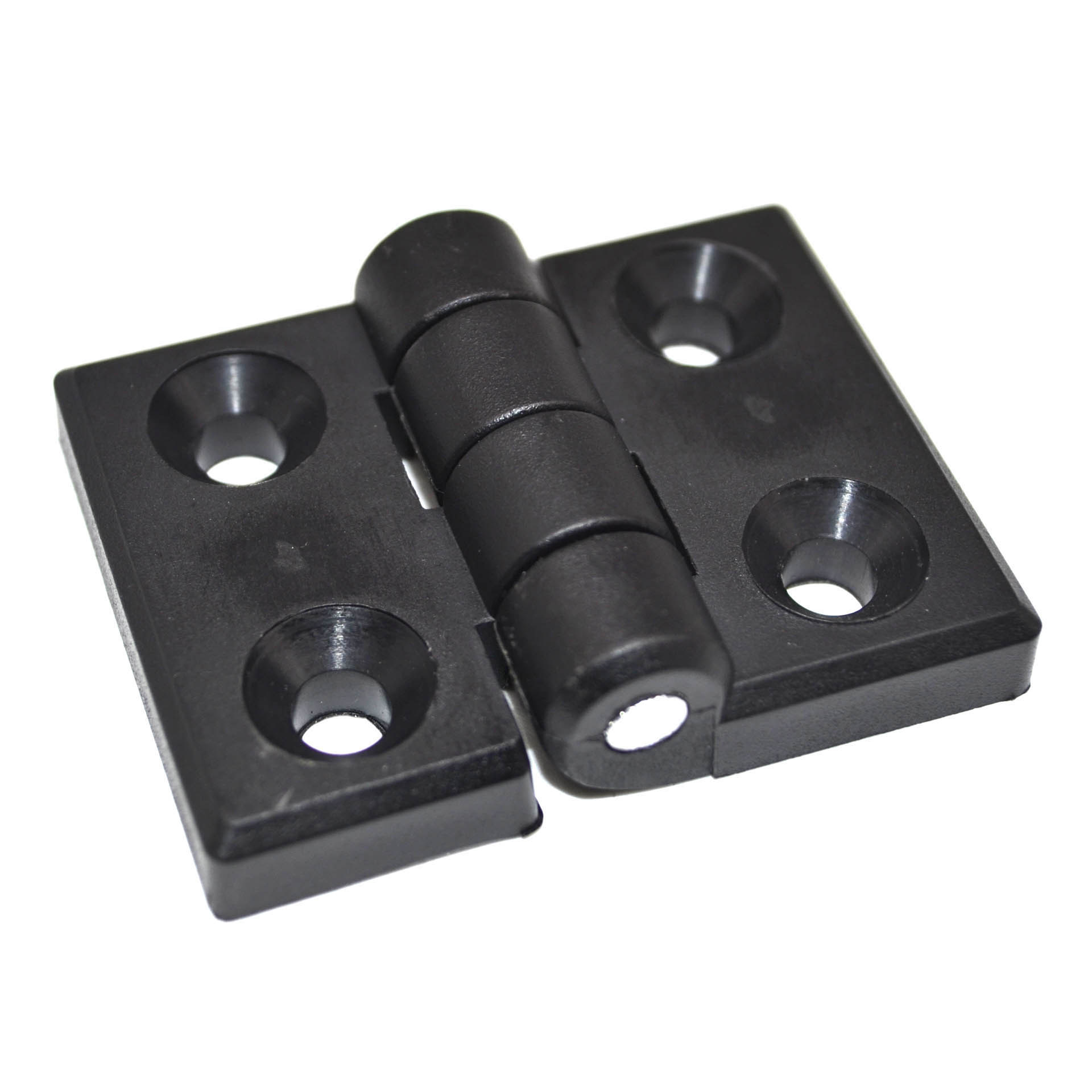

Дверной шарнир для профиля 30 и 40

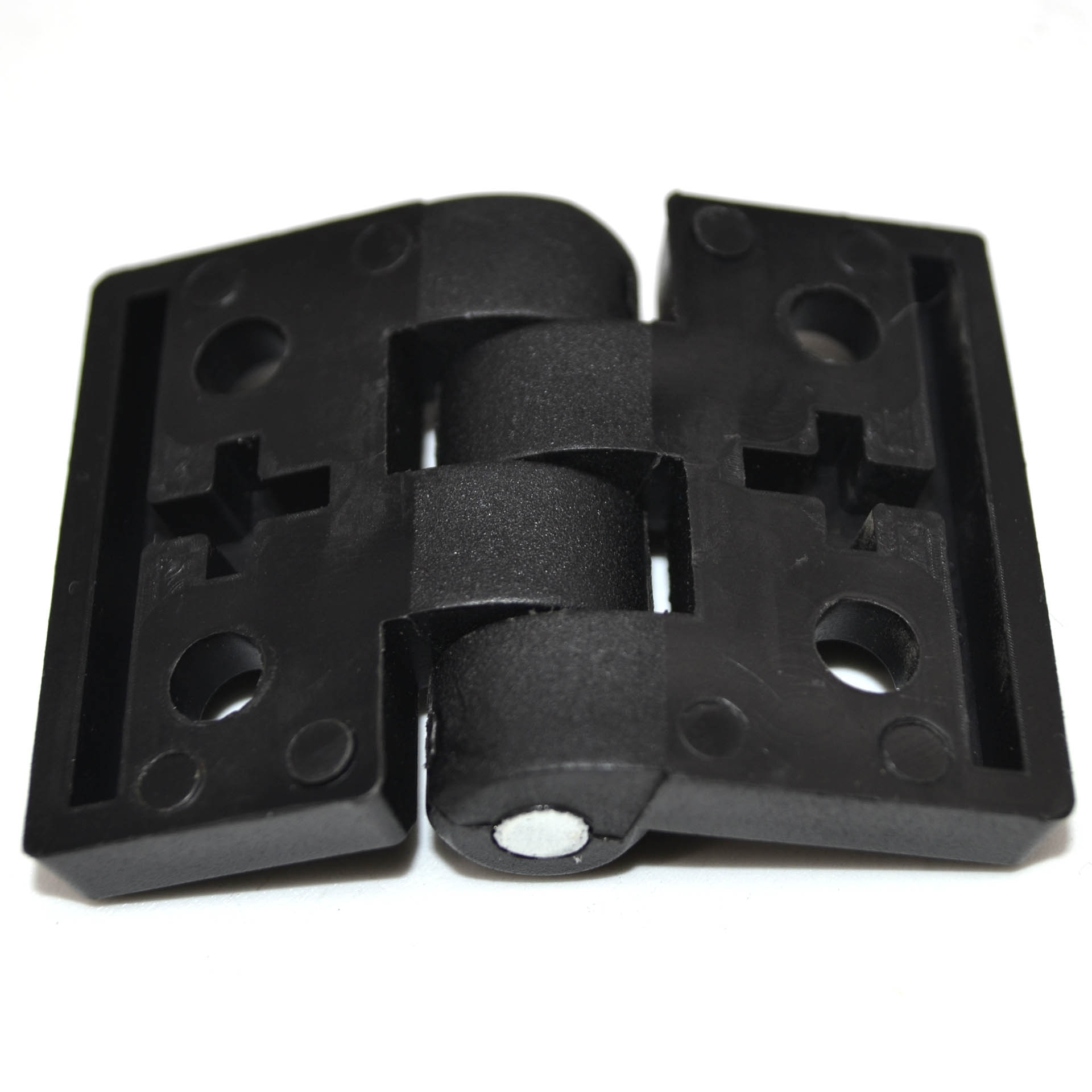

Пластиковая дверная петля для профилей 30 и 40 серий
Дверной подвижный шарнир для соединения профилей 30 и 40 серий

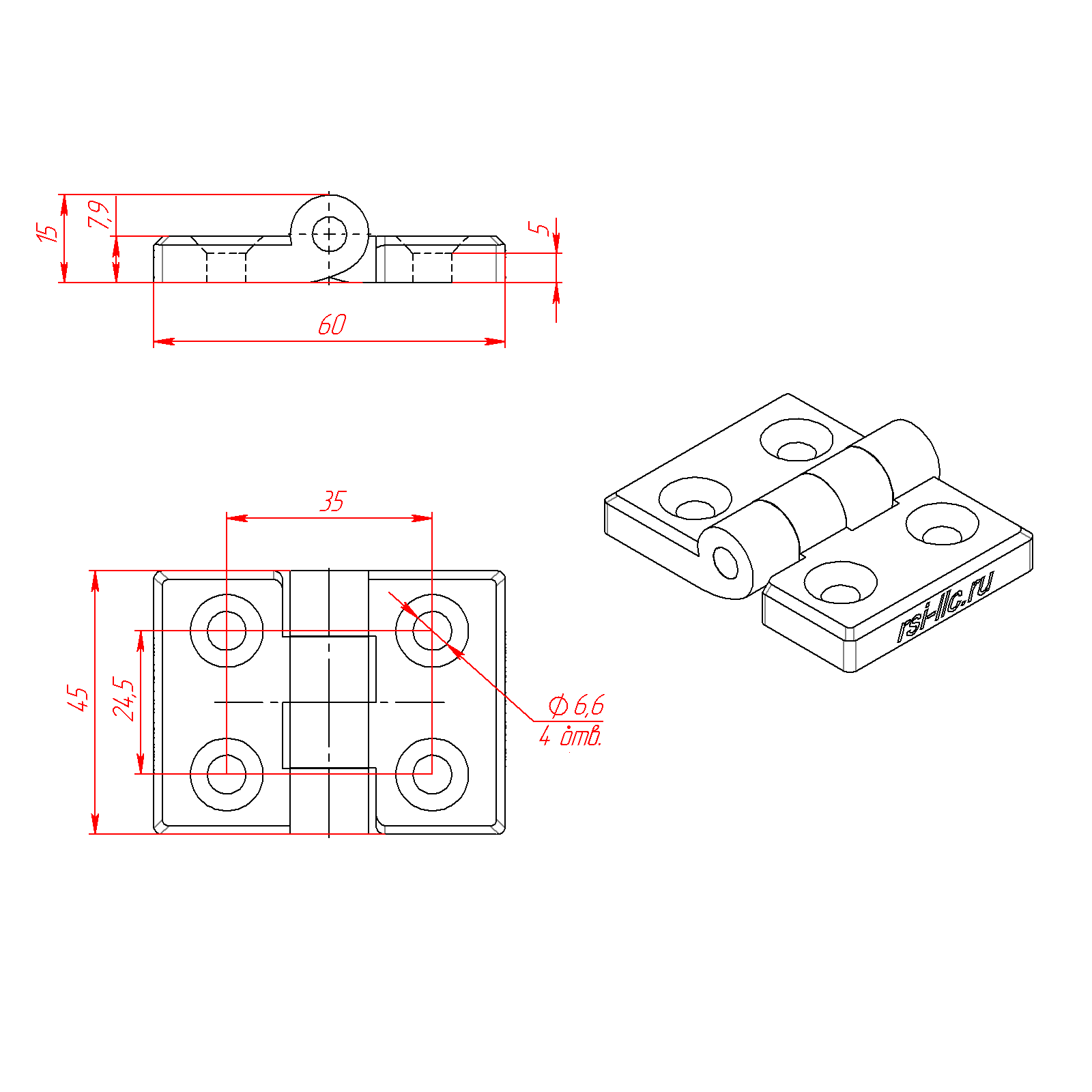

Чертёж дверной петли для профилей 30 и 40
145.00 руб. от 1 шт.
RSI
Количество
добавить
Наличие 3015 | Шарнир дверной стандартный, пластиковый, 30х40
НА СКЛАДЕ
≈ 100 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

Используется для создания подвижных соединений (дверей, окон, люков и т.д.) в конструкциях, использующих профили серий 30 и 40

Загрузить:
 - 3D Модель (3015.step)
 - Чертёж (3015.pdf)

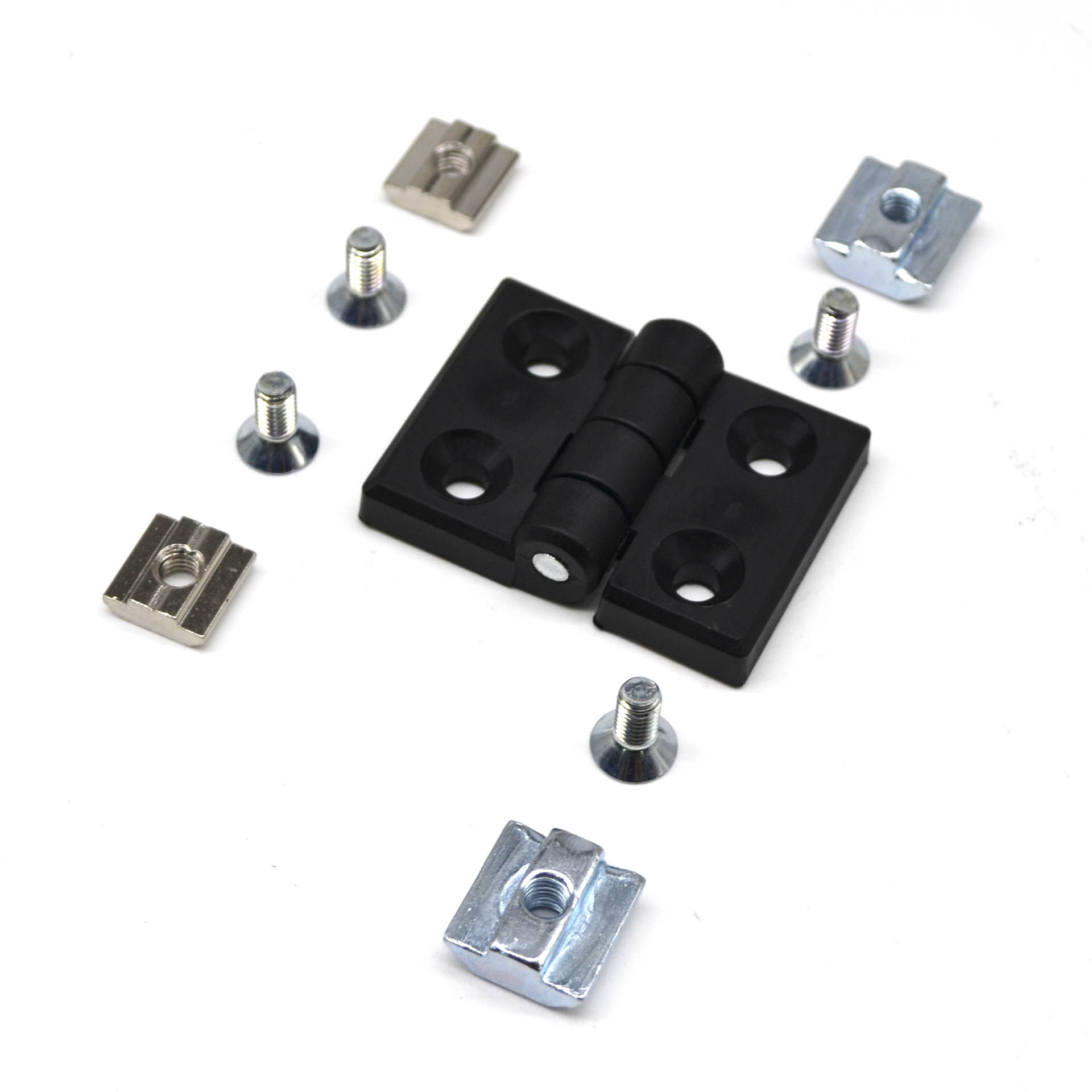

Не забудьте купить комплект крепежа к дверному шарниру арт. 3015:

При использовании конструкционного профиля с пазом 8 мм:

1. Винт М6х14 DIN7991  - 2 шт.
2. Винт М6х16 DIN7991  - 2 шт.
3. Сухарь пазовый, паз 8, М6, серия 30 арт. 5067 - 2 шт.
    - или Сухарь пазовый алюминиевый, паз 8, М6, серия 30 арт. 5067AL - 2 шт.
    - или Сухарь пазовый c прижимным шариком, паз 8, серия 30, М6 арт. 5049 - 2 шт.
    - или Сухарь пазовый c фиксатором, паз 8, серия 30, М6 арт. 2A12.A31A.01 - 2 шт.
    - или Т-гайка, Паз 8, М6, серия 30 арт. 5006 - 2 шт.
4. Сухарь пазовый, паз 8, М6, серия 40 арт. 5070 - 2 шт.
    - или Сухарь пазовый алюминиевый, паз 8, М6, серия 40 арт. 5070AL - 2 шт.
    - или Сухарь пазовый с пружинкой паз 8, М6, серия 40 арт. 5259 - 2 шт.

При использовании конструкционного профиля с пазом 10 мм:

1. Винт М6х14 DIN7991  - 2 шт.
2. Винт М6х16 DIN7991  - 2 шт.
3. Сухарь пазовый, паз 8, М6, серия 30 арт. 5067 - 2 шт.
    - или Сухарь пазовый алюминиевый, паз 8, М6, серия 30 арт. 5067AL - 2 шт.
    - или Сухарь пазовый c прижимным шариком, паз 8, серия 30, М6 арт. 5049 - 2 шт.
    - или Сухарь пазовый c фиксатором, паз 8, серия 30, М6 арт. 2A12.A31A.01 - 2 шт.
    - или Т-гайка, Паз 8, М6, серия 30 арт. 5006 - 2 шт.
4. Сухарь пазовый, паз 10, М6 арт. 5073 - 2 шт.
    - или Сухарь пазовый алюминиевый, паз 10, М6 арт. 5073AL - 2 шт.
    - или Сухарь пазовый c фиксатором, паз 10, М6 арт. 2A11.A31A.01 - 2 шт.

Характеристики

Артикул:
 3015
Профили:
 с пазом 8 мм, с пазом 8 мм, серия 30, с пазом 8 мм, серия 40, с пазом 10 мм, 30х30, 30х60, 30х90, 30х120, 40х40, 40х80, 40х120, 40х160, 80х80, 80х120, 80х160
Материал:
 Усиленный полиамид
Вес, кг:
 0,032
Цвет:
 Черный
