Наличие 3028 | Алюминиевая дверная петля для соединения профилей 30х30 и 40х40 мм
НА СКЛАДЕ ≈ 300 шт.
В ПУТИ > 500 шт.

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

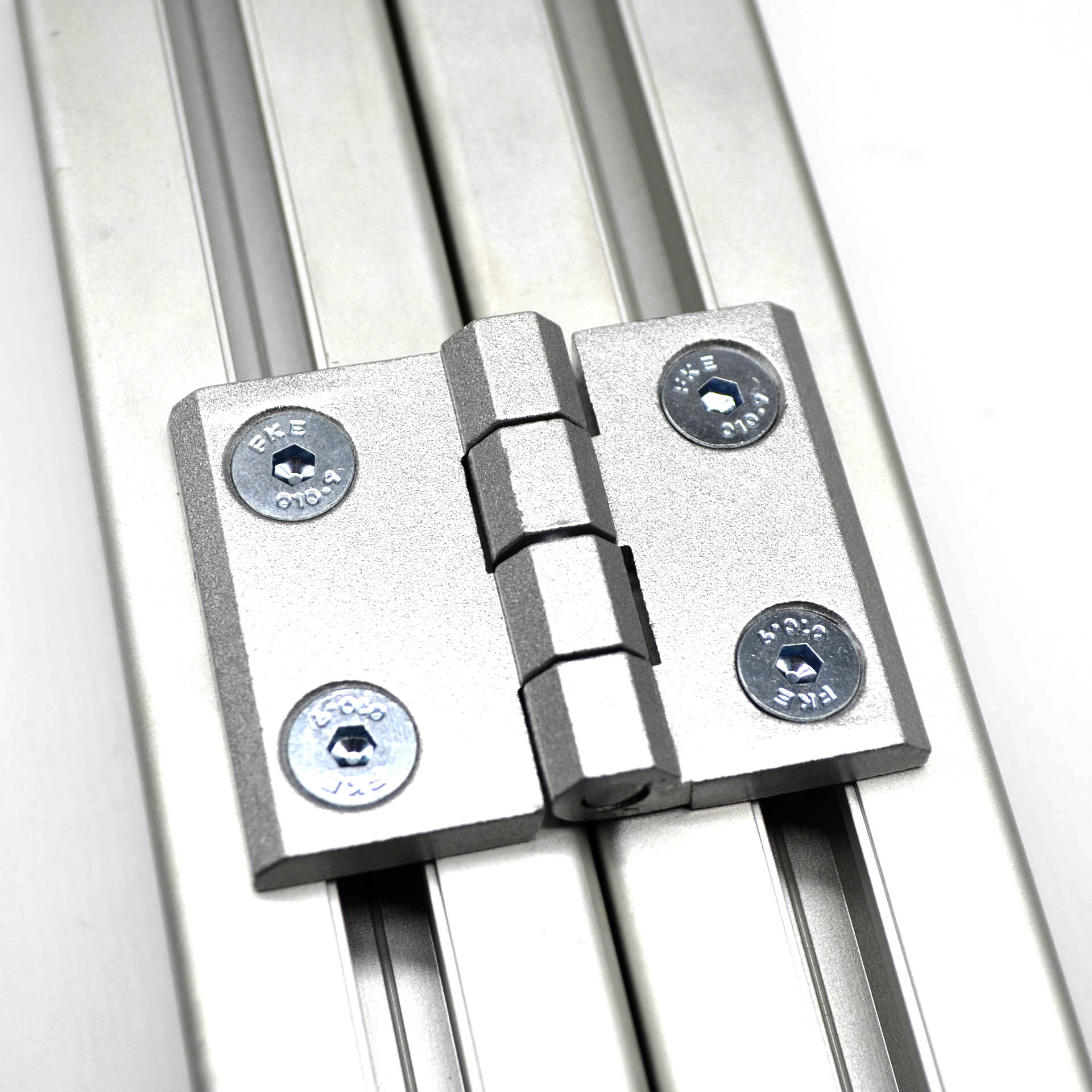

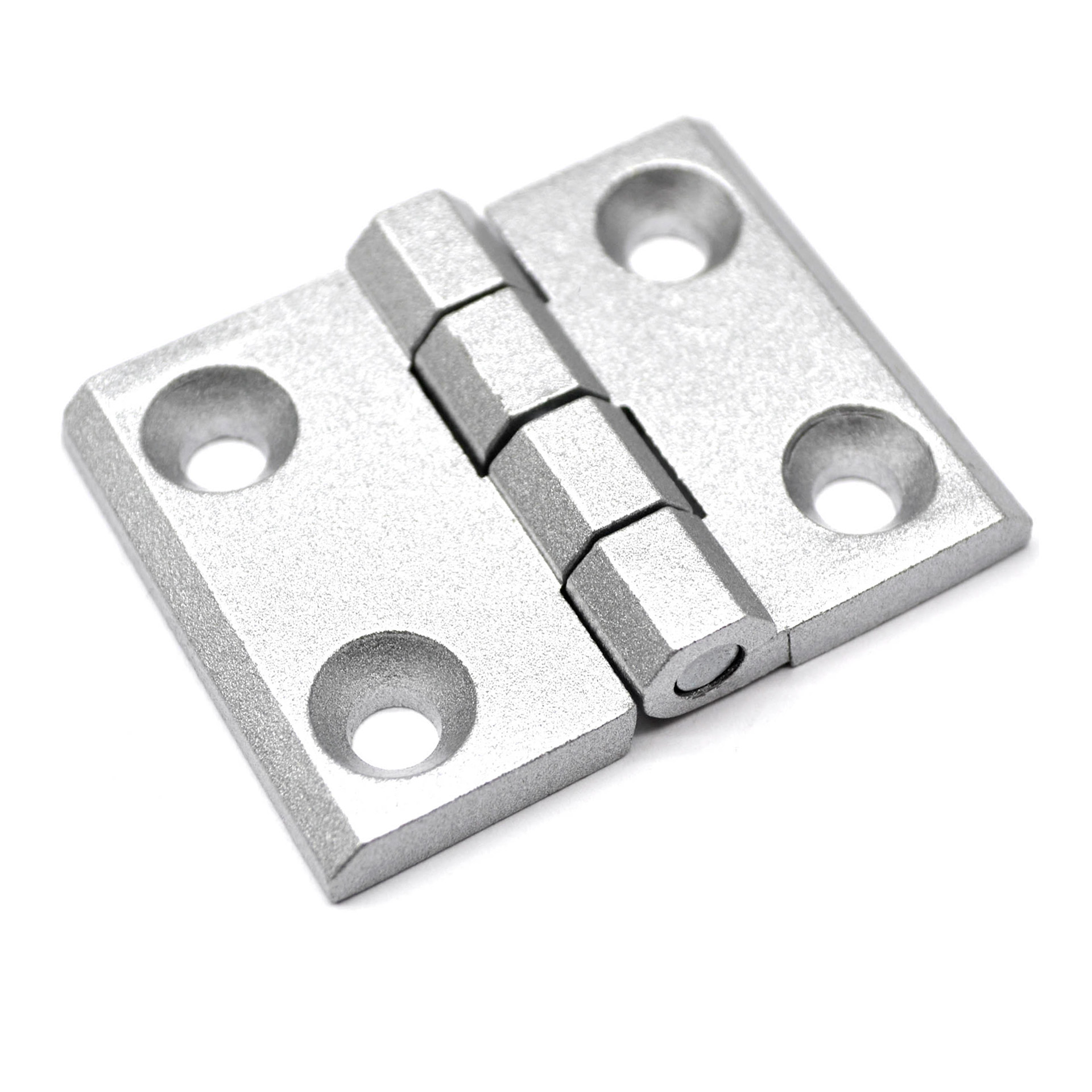

Алюминиевая дверная петля для профилей 30х30 и 40х40 мм.
Аналог Bosch Rextoth Group 3842544528 / 3842535643

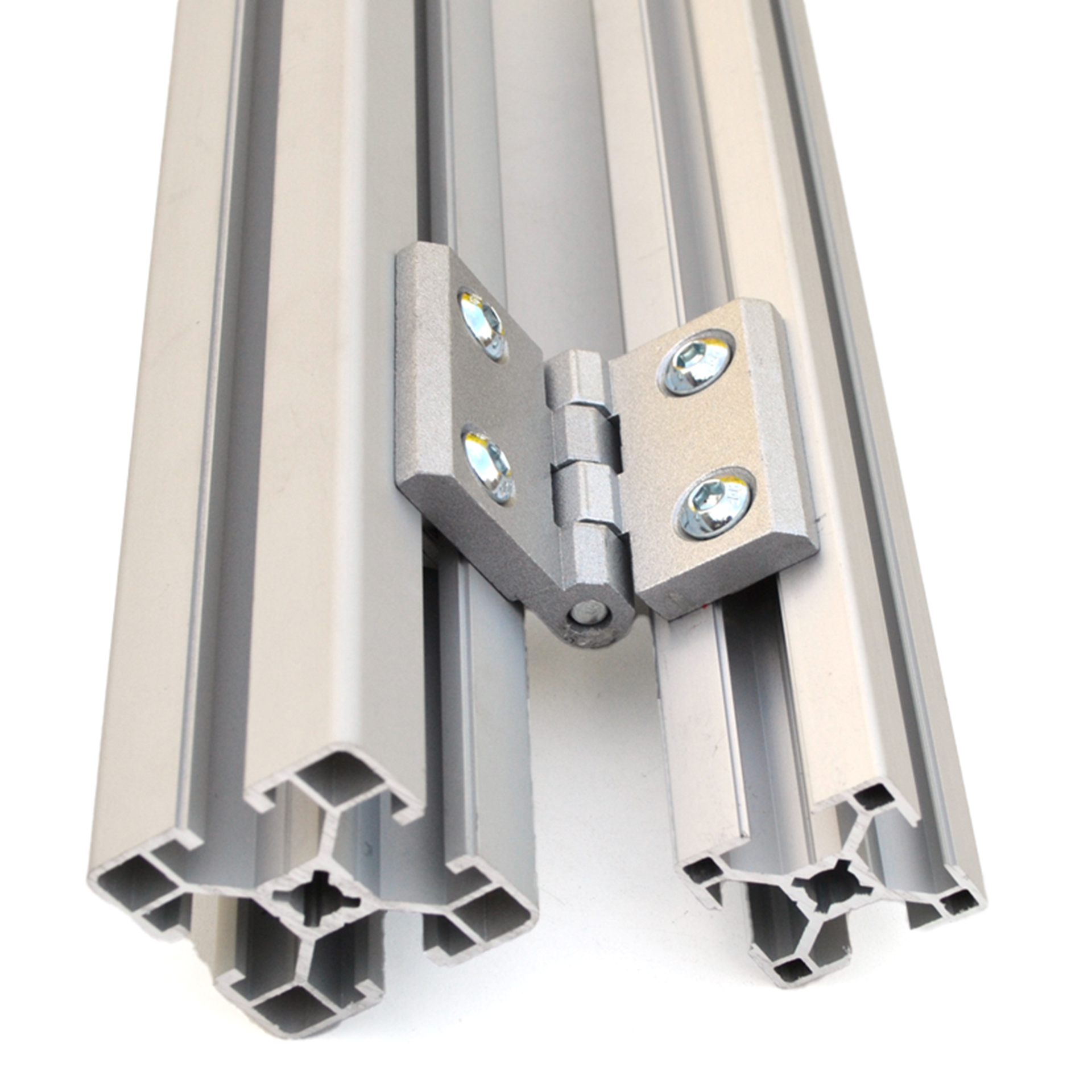

Алюминиевая дверная петля арт. 3028 предназначена для образования подвижного соединения профилей серии 30 с профилями серии 40.

Загрузить:
 - 3D Модель (3028.step)
 - Чертёж (3028.pdf)

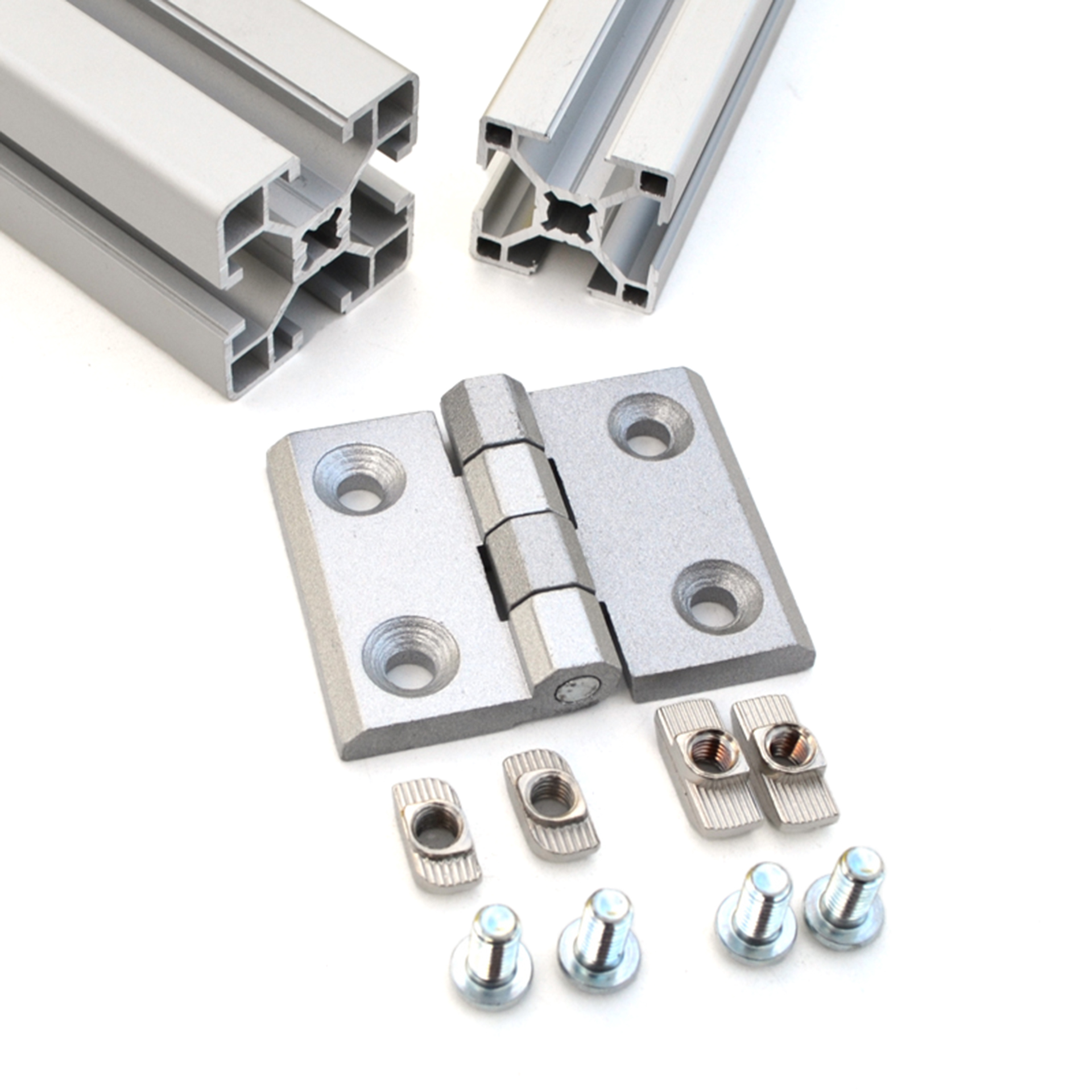

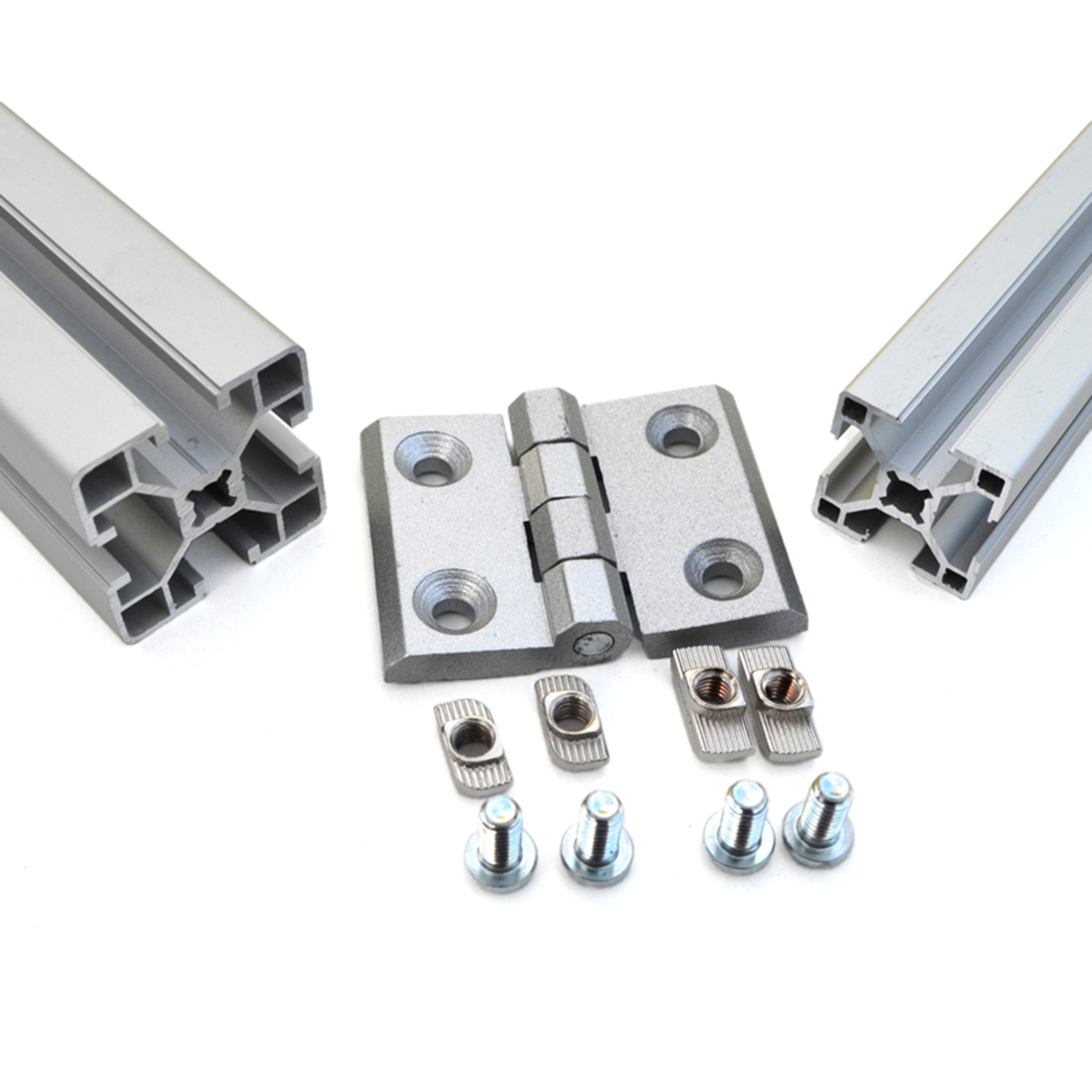

Не забудьте купить комплект крепежа для алюминиевой дверной петли арт. 3028:

для соединения профилей серии 30 с профилями серии 40 (паз 8 мм)
1. Винт DIN7991 М6х14 мм - 2 шт.
2. Т-Гайка М6-30 арт. 5006 - 2 шт.
    - или Сухарь пазовый, паз 8, М6, серия 30 арт. 5067 - 2 шт.
    - или Сухарь пазовый алюминиевый, паз 8, М6, серия 30 арт. 5067AL - 2 шт.
    - или Сухарь пазовый c прижимным шариком, паз 8, серия 30, М6 арт. 5049 - 2 шт.
    - или Сухарь пазовый c фиксатором, паз 8, серия 30, М6 арт. 2A12.A31A.01 - 2 шт.
3. Винт DIN7991 М6х16 мм - 2 шт.
4. Сухарь пазовый М6, паз 8, арт 5070 - 2 шт.
    - или Сухарь пазовый алюминиевый, паз 8, М6, арт 5070AL - 2 шт.
    - или Сухарь пазовый с пружинкой паз 8, М6, серия 40 арт 5259- 2 шт.
    - или Т-Гайка, Паз 8, М6, серия 40 арт. 5011 - 2 шт.
    - или Т-Гайка нержавеющая, Паз 8, М6, серия 40 арт. 5011 SS-304 - 2 шт.

для соединения профилей серии 30 с профилями серии 40паз 10 мм)
1. Винт DIN7991 М6х14 мм - 2 шт.
2. Т-Гайка М6-30 арт. 5006 - 2 шт.
    - или Сухарь пазовый, паз 8, М6, серия 30 арт. 5067 - 2 шт.
    - или Сухарь пазовый алюминиевый, паз 8, М6, серия 30 арт. 5067AL - 2 шт.
    - или Сухарь пазовый c прижимным шариком, паз 8, серия 30, М6 арт. 5049 - 2 шт.
    - или Сухарь пазовый c фиксатором, паз 8, серия 30, М6 арт. 2A12.A31A.01 - 2 шт.
3. Винт DIN7991 М6х16 мм - 2 шт.
4. Сухарь пазовый М6, паз 10, арт 5073 - 2 шт.
    - или Сухарь пазовый алюминиевый, паз 10, М6, арт 5073AL - 2 шт.
    - или Сухарь пазовый c прижимным шариком, паз 10, М6 арт 5060 - 2 шт.
    - или Сухарь пазовый c фиксатором, паз 10, М6 арт 2A11.A31A.01 - 2 шт.
    - или Т-Гайка, Паз 10, М6 арт. 5017 - 2 шт.
    - или Т-Гайка нержавеющая, Паз 10, М6 арт. 5017 SS-304 - 2 шт.


Характеристики

Артикул:
3028
Профили:
30х30, 30х60, 30х90, 30х120, 40х40, 40х80, 40х120, 40х160
Ширина паза, мм:
8
Аналог Bosch Rexroth Group:
3842544528 / 3842535643
Материал:
Алюминий
Вес, кг:
0.048
