RSI
Количество
Наличие 3121 | Алюминиевая дверной шарнир, усиленный, для профилей серии 40
НА СКЛАДЕ ≈ 3 шт.
В ПУТИ > 200 шт.

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

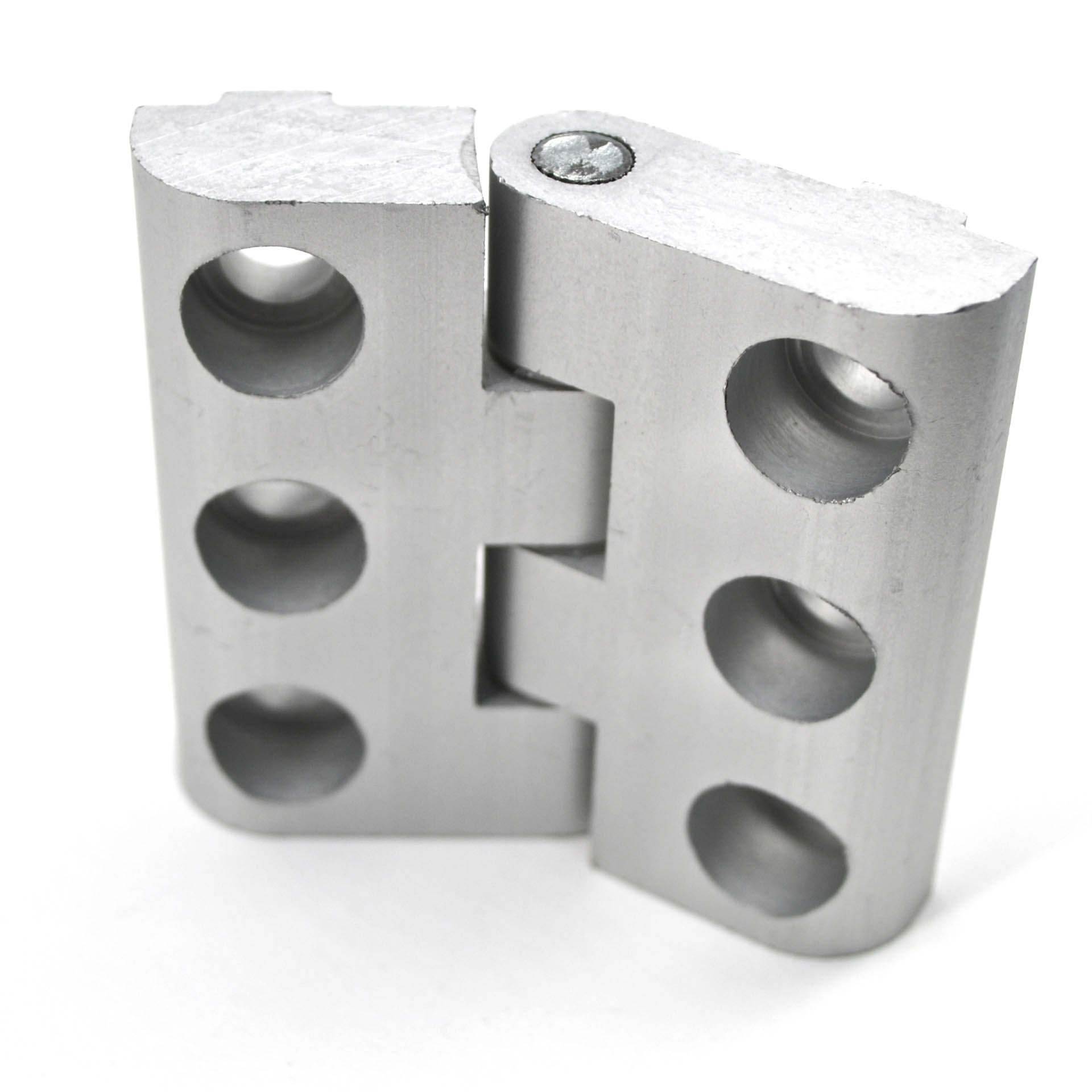

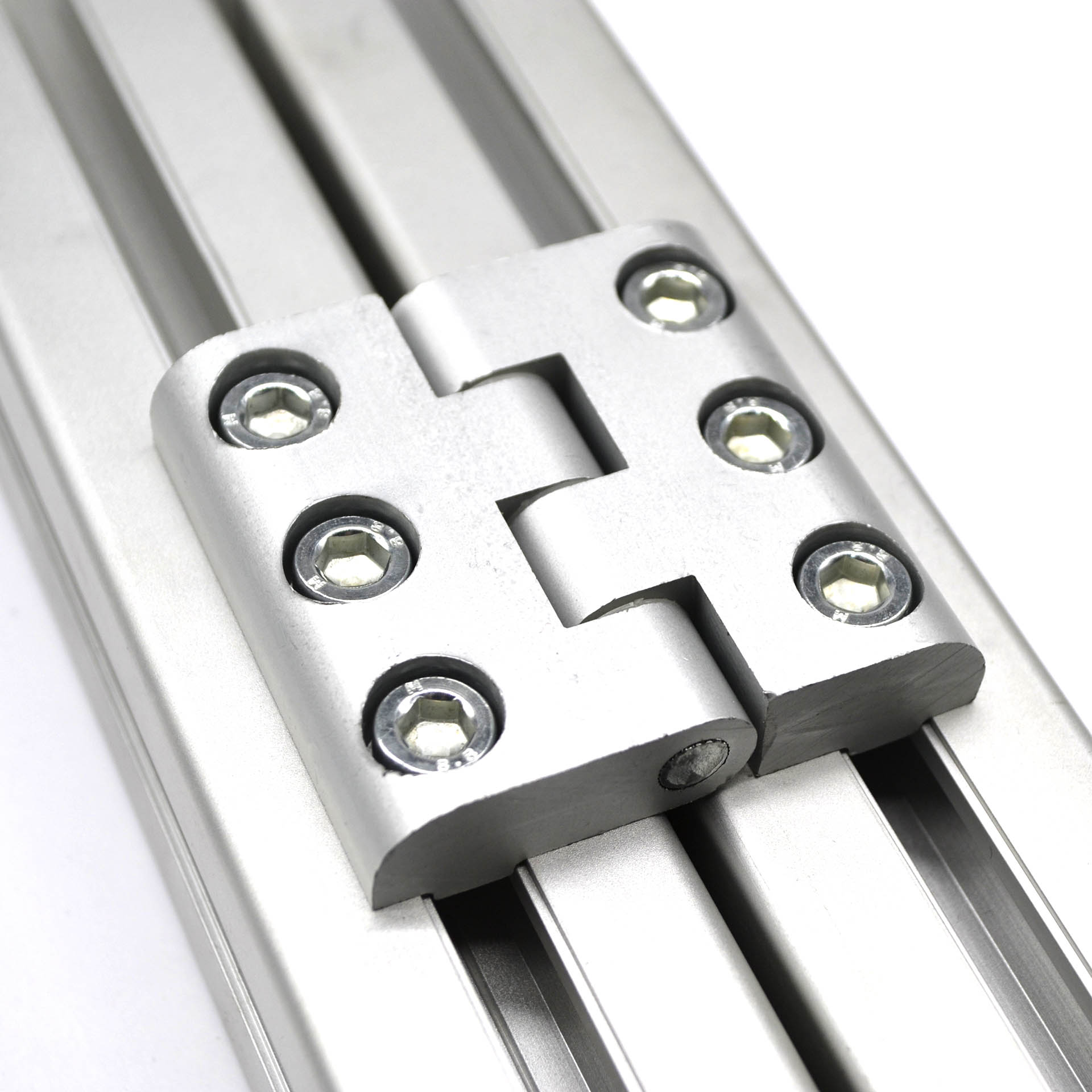

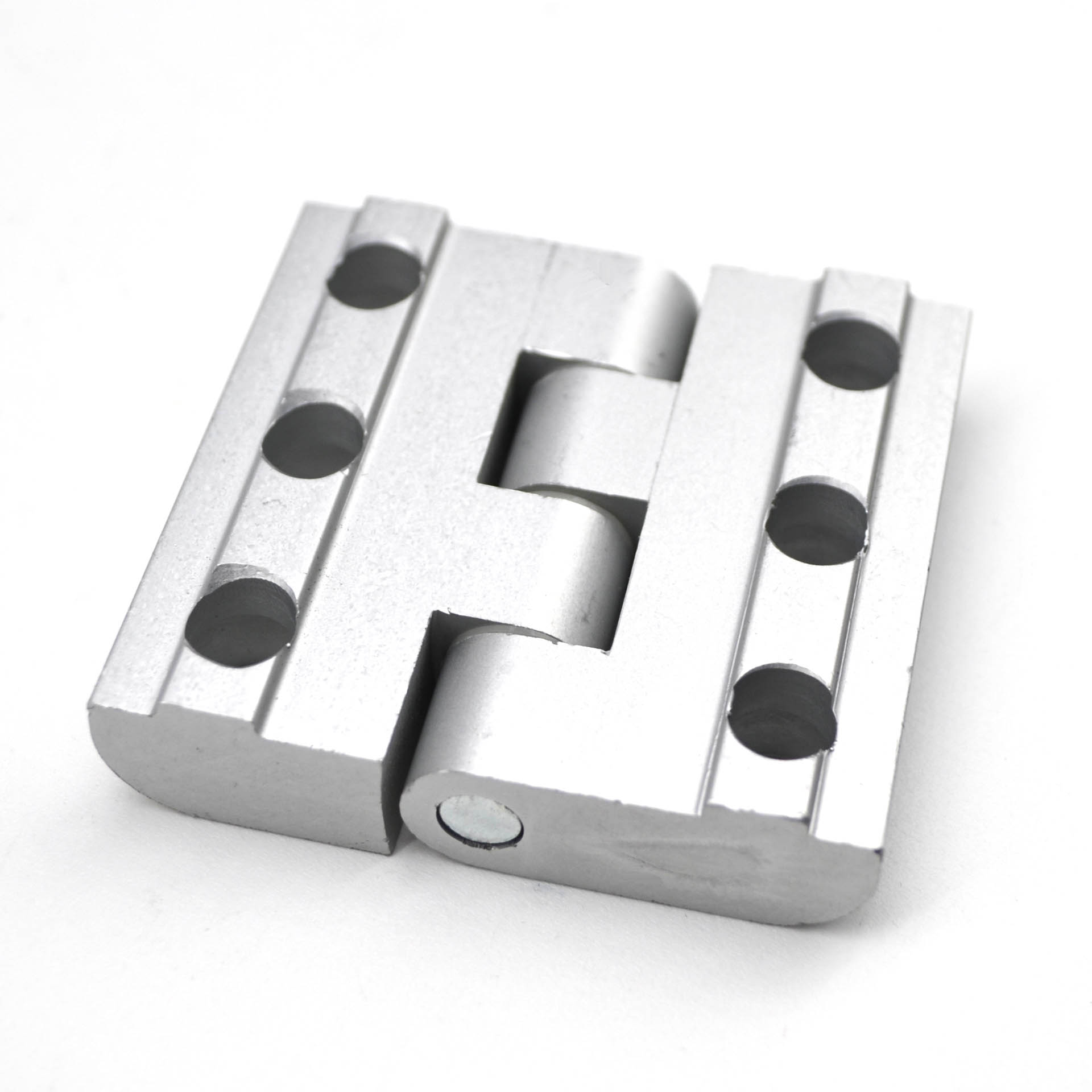

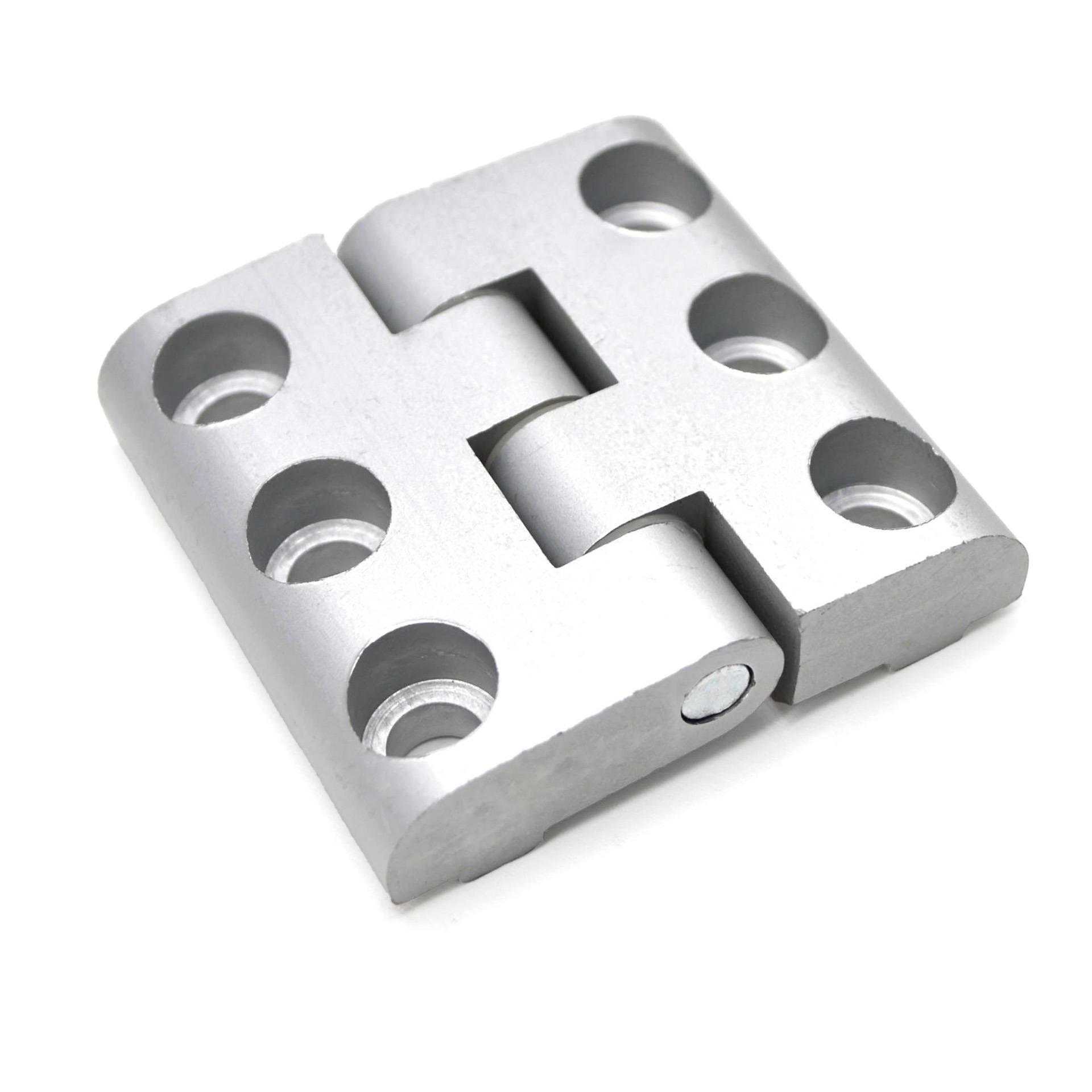

Алюминиевый усиленный дверной шарнир для профилей 40х40 мм.

Используется для образования подвижного соединения между профилями.

Загрузить:
 - 3D Модель (3121.step)

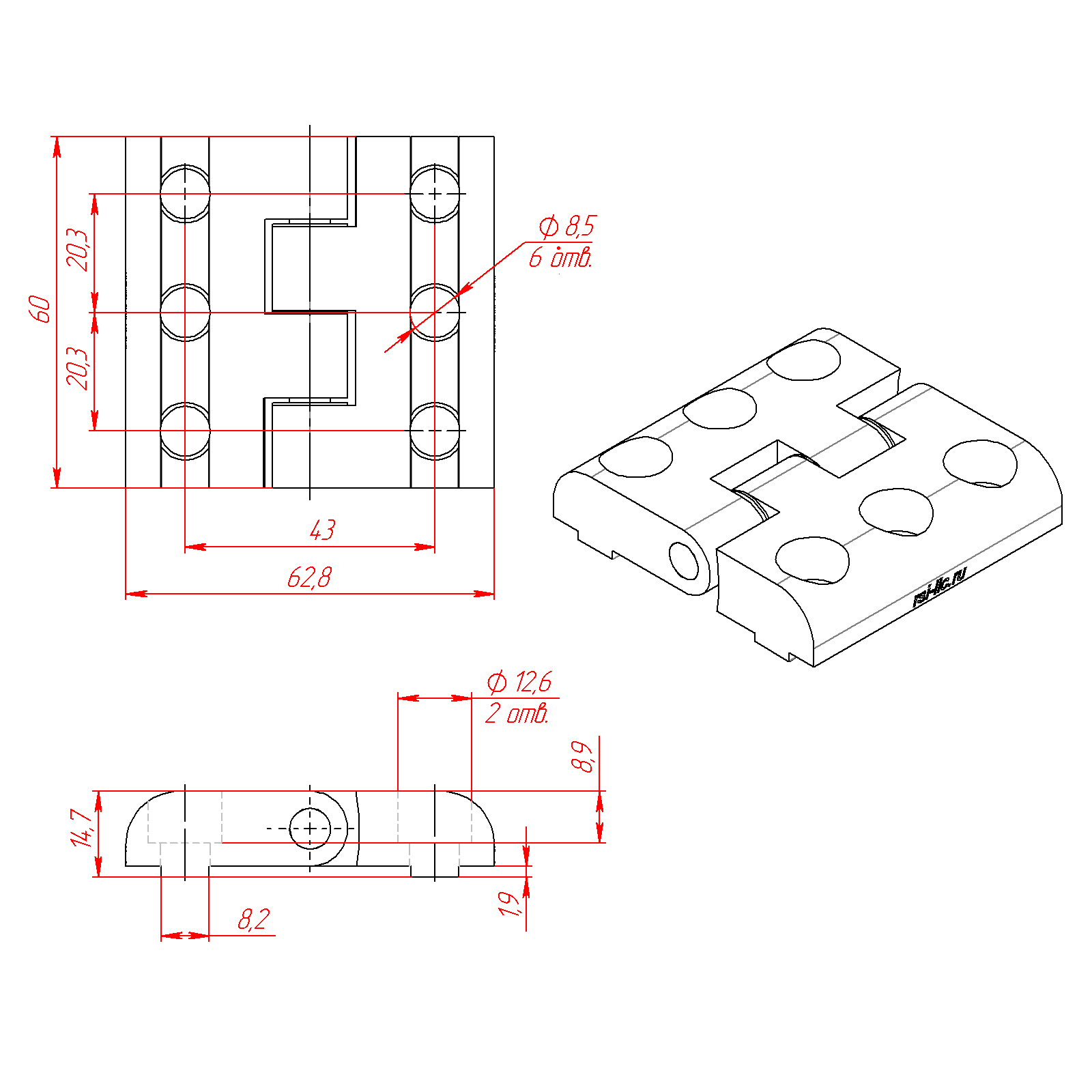

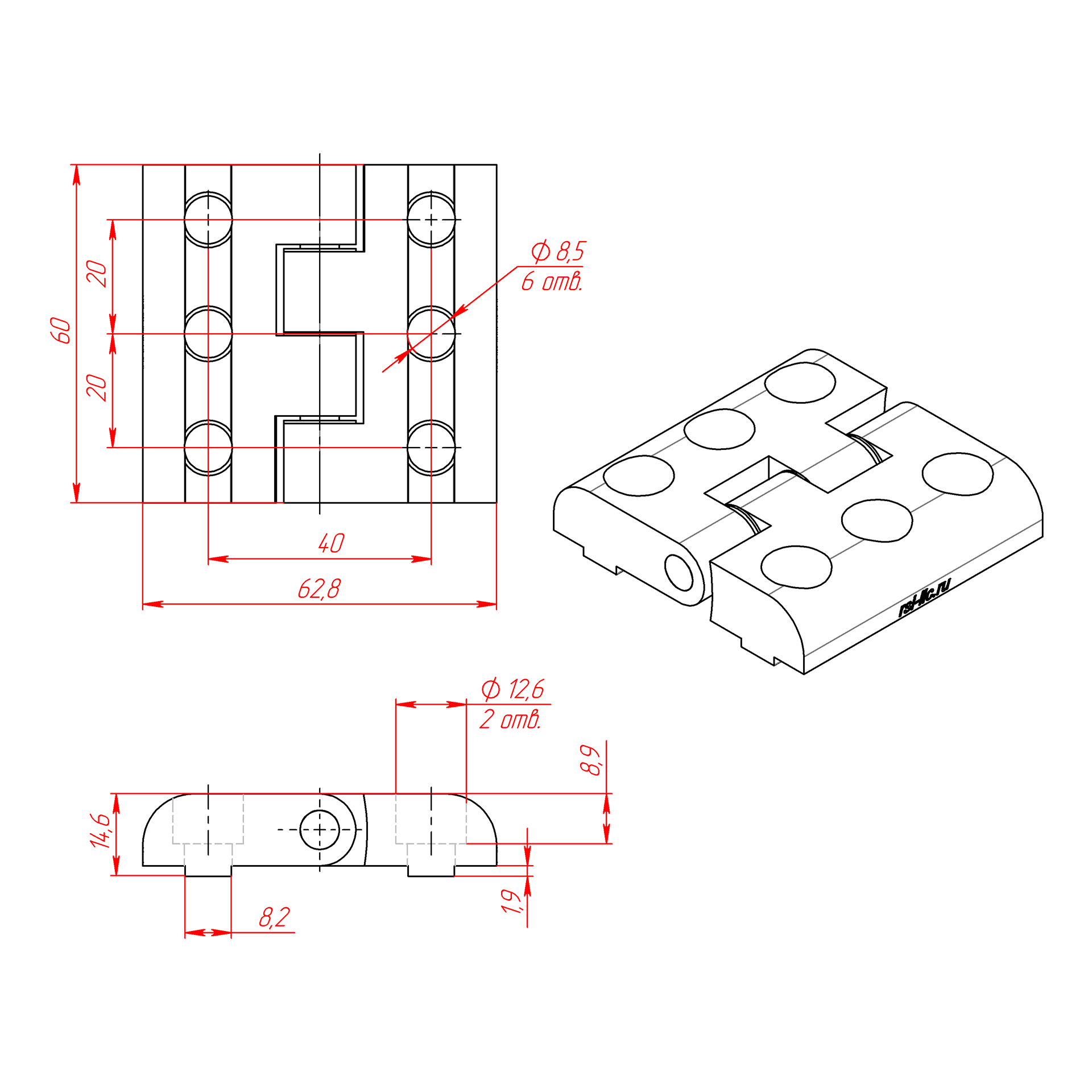

 - Чертёж (3121.pdf)

Не забудьте купить комплект крепежа к шарнирному соединению арт. 3121:

При использовании конструкционного профиля с пазом 8 мм:

1. Винт М6х16 (ISO7380 или DIN912)  - 6 шт.
2. Сухарь пазовый М6, паз 8, арт 5070 - 6 шт.
    - или Сухарь пазовый алюминиевый, паз 8, М6, арт 5070AL - 6 шт.
    - или Сухарь пазовый с пружинкой паз 8, М6, серия 40 арт 5259- 6 шт.
    - или Т-Гайка, Паз 8, М6, серия 40 арт. 5011 - 6 шт.
    - или Т-Гайка нержавеющая, Паз 8, М6, серия 40 арт. 5011 SS-304 - 6 шт.

При использовании конструкционного профиля с пазом 10 мм:

1. Винт М6х16 (ISO7380 или DIN912)  - 6 шт.
2. Сухарь пазовый М6, паз 10, арт 5073 - 6 шт.
    - или Сухарь пазовый алюминиевый, паз 10, М6, арт 5073AL - 6 шт.
    - или Сухарь пазовый c прижимным шариком, паз 10, М6 арт 5060 - 6 шт.
    - или Сухарь пазовый c фиксатором, паз 10, М6 арт 2A11.A31A.01 - 6 шт.
    - или Т-Гайка, Паз 10, М6 арт. 5017 - 6 шт.
    - или Т-Гайка нержавеющая, Паз 10, М6 арт. 5017 SS-304 - 6 шт.

Характеристики

Артикул:
3121
Профили:
с пазом 8 мм, с пазом 8 мм, серия 40, с пазом 10 мм, 40х40, 40х80, 40х120, 40х160
Материал:
Алюминий
Вес, кг:
0,099
