OB-4040L-3С-BP | Профиль 40х40 мм, закрытый с 3 сторон, Паз 8 мм (Без покрытия)

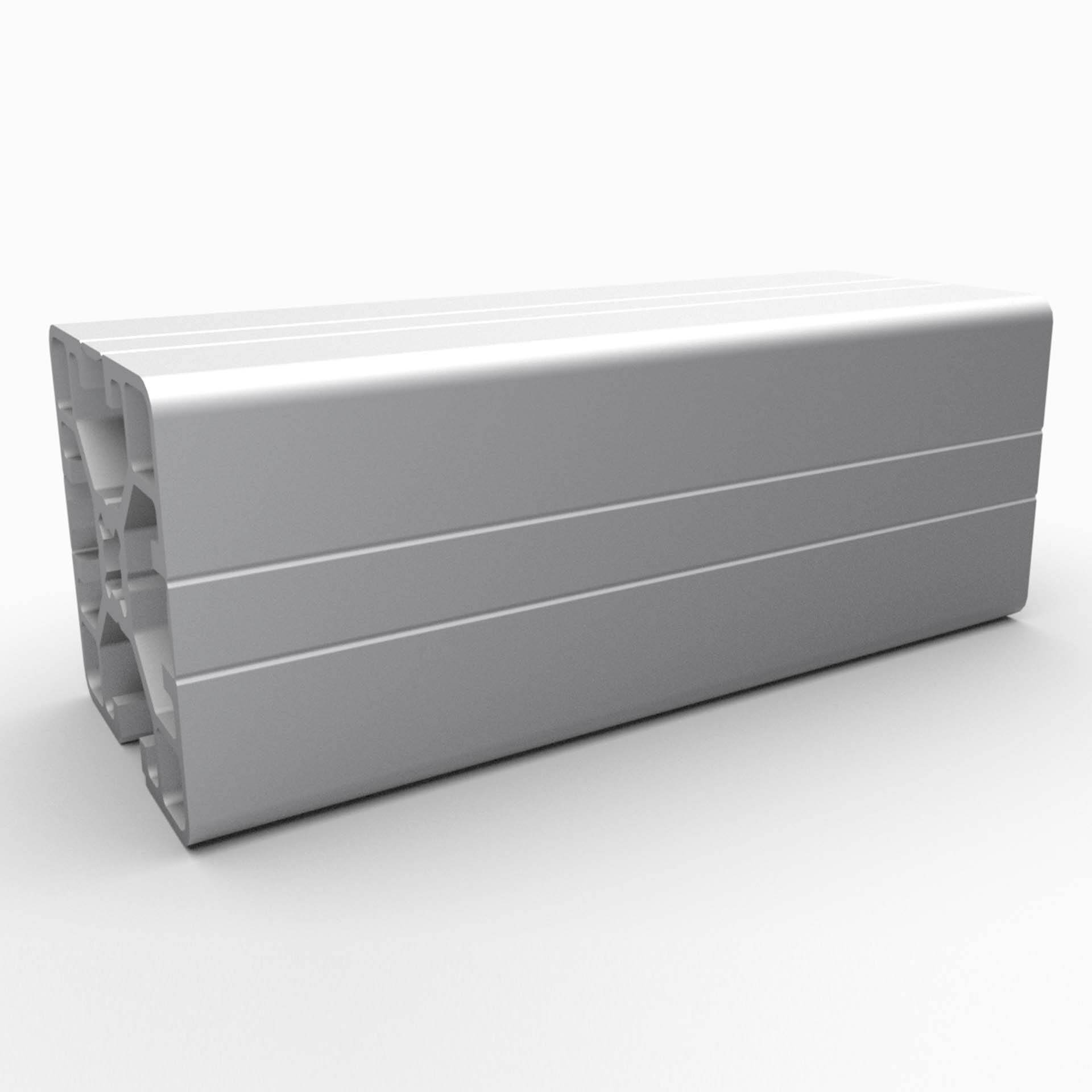

Конструкционный профиль 40х40 паз 8, закрытый с трех сторон

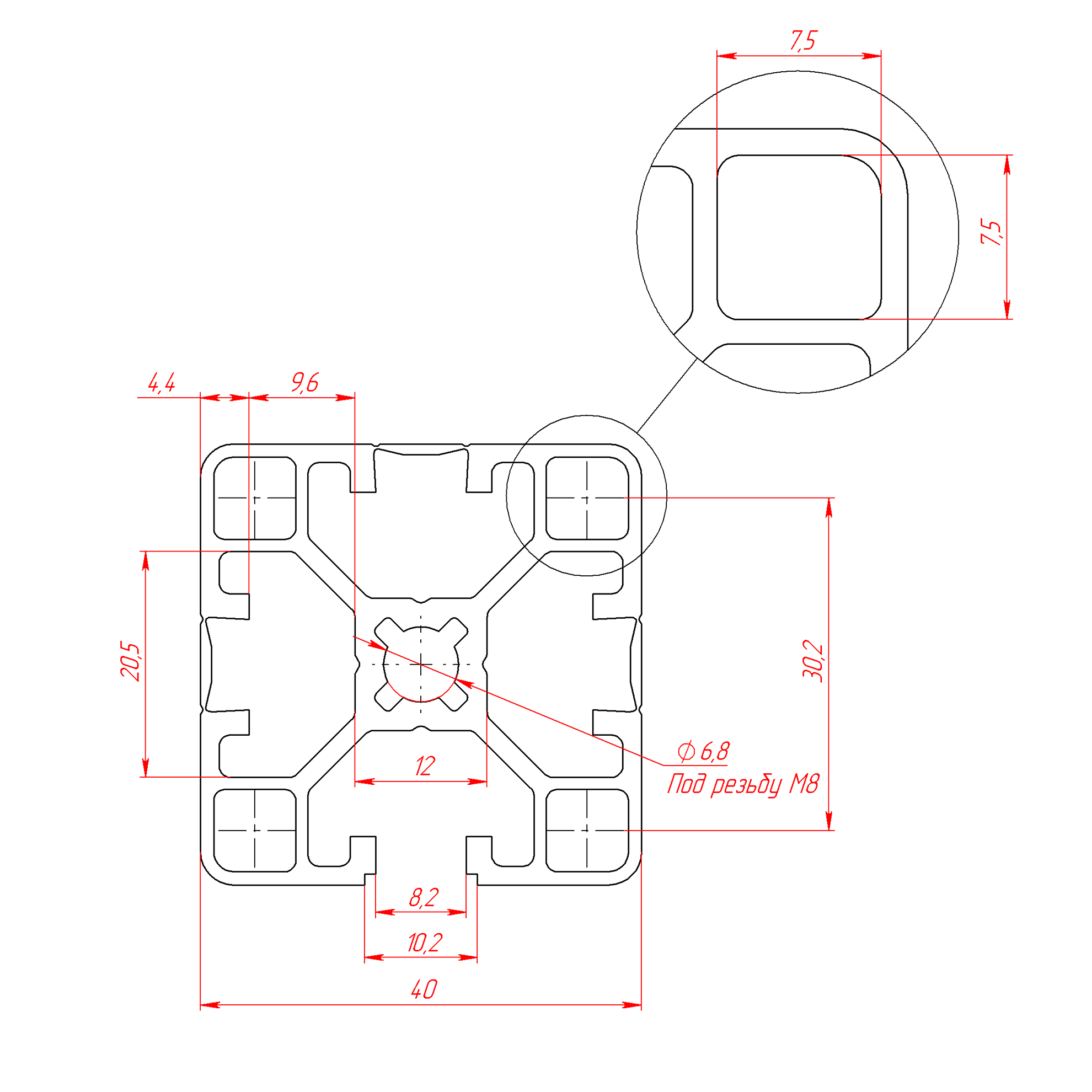

Чертёж конструкционного профиля 40х40 мм с тремя закрытыми пазами

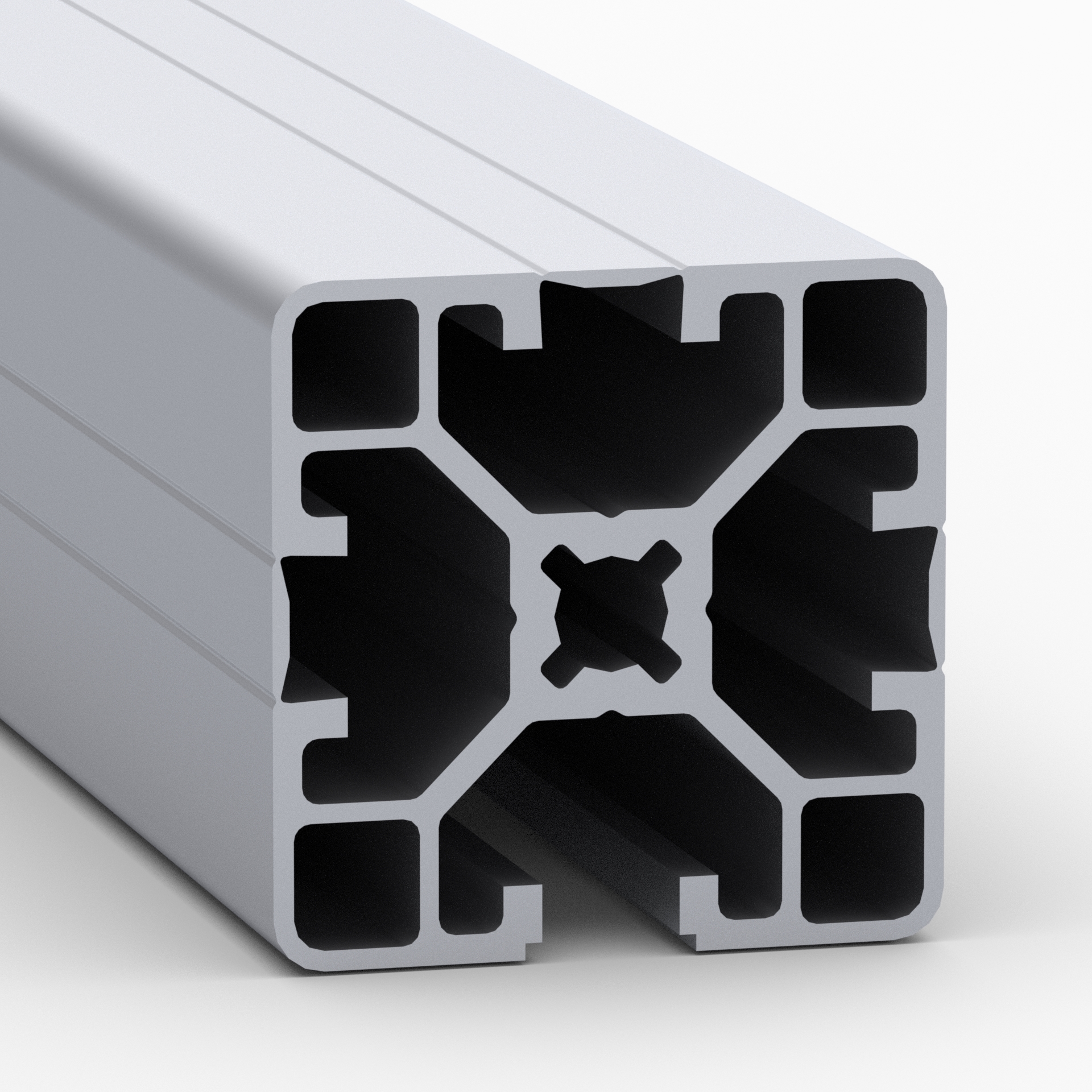

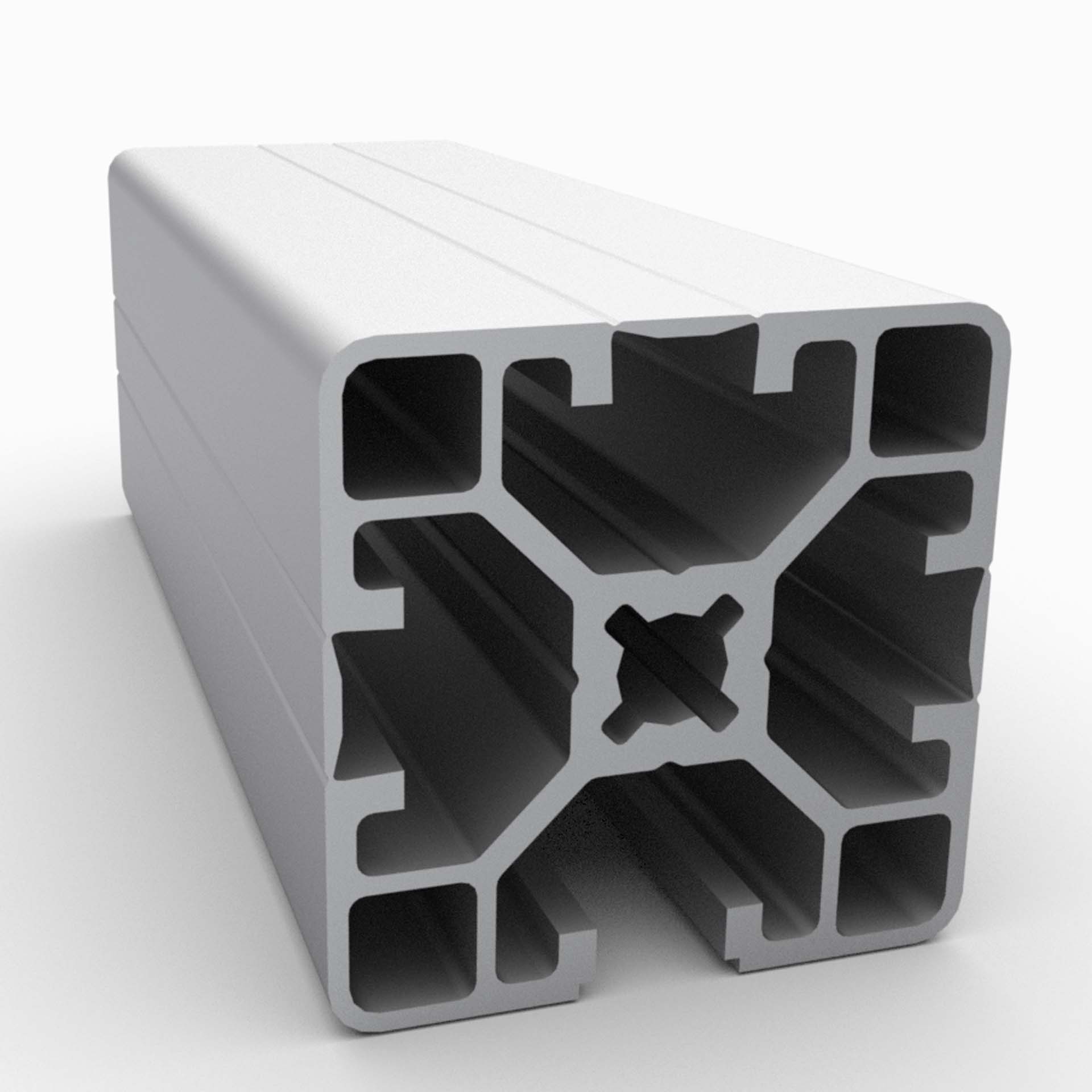

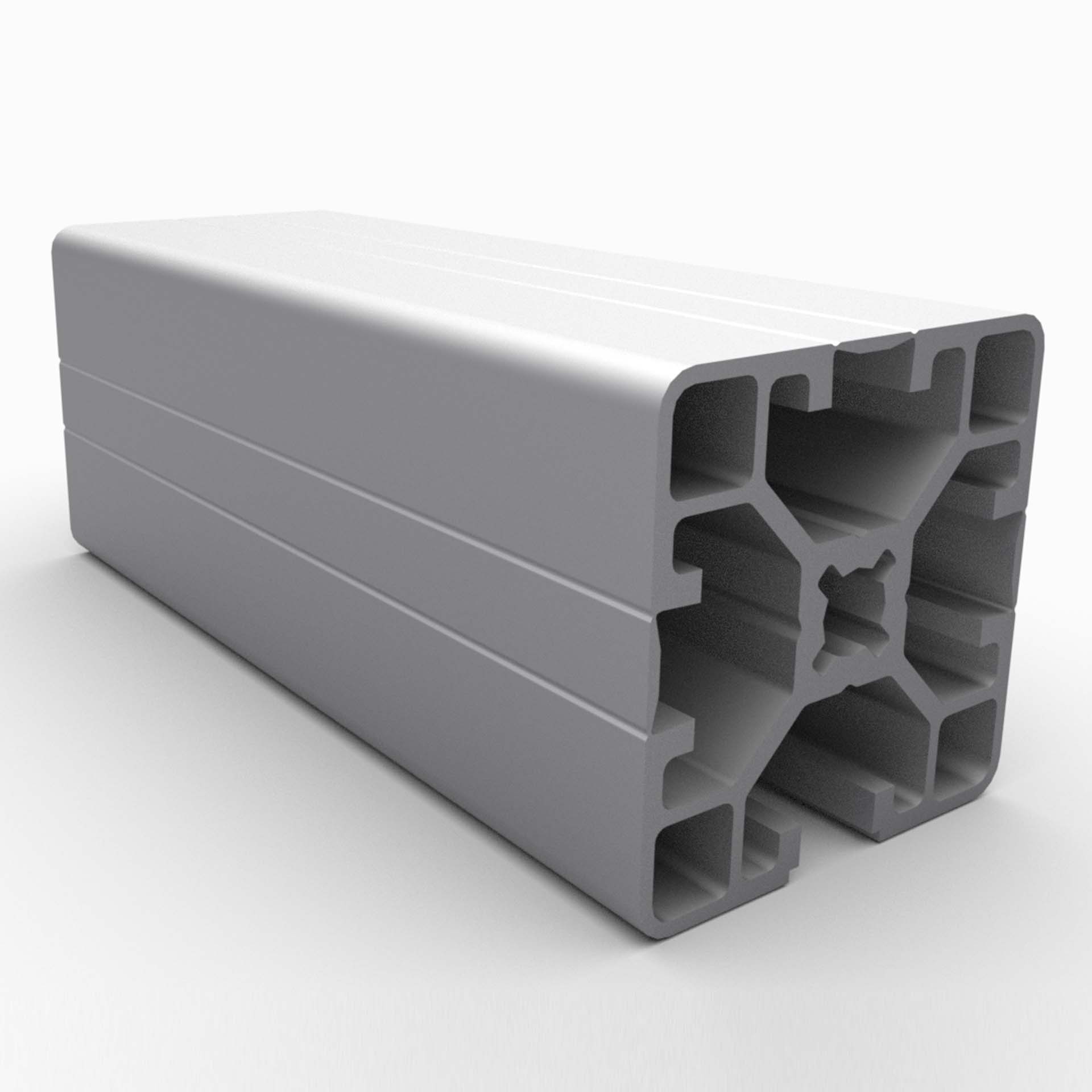

Алюминиевый профиль 40х40 паз 8, закрытый с 3 сторон
Конструкционный профиль 30х30, закрытый с 3 сторон
Профиль 4040L-3C вид сборку

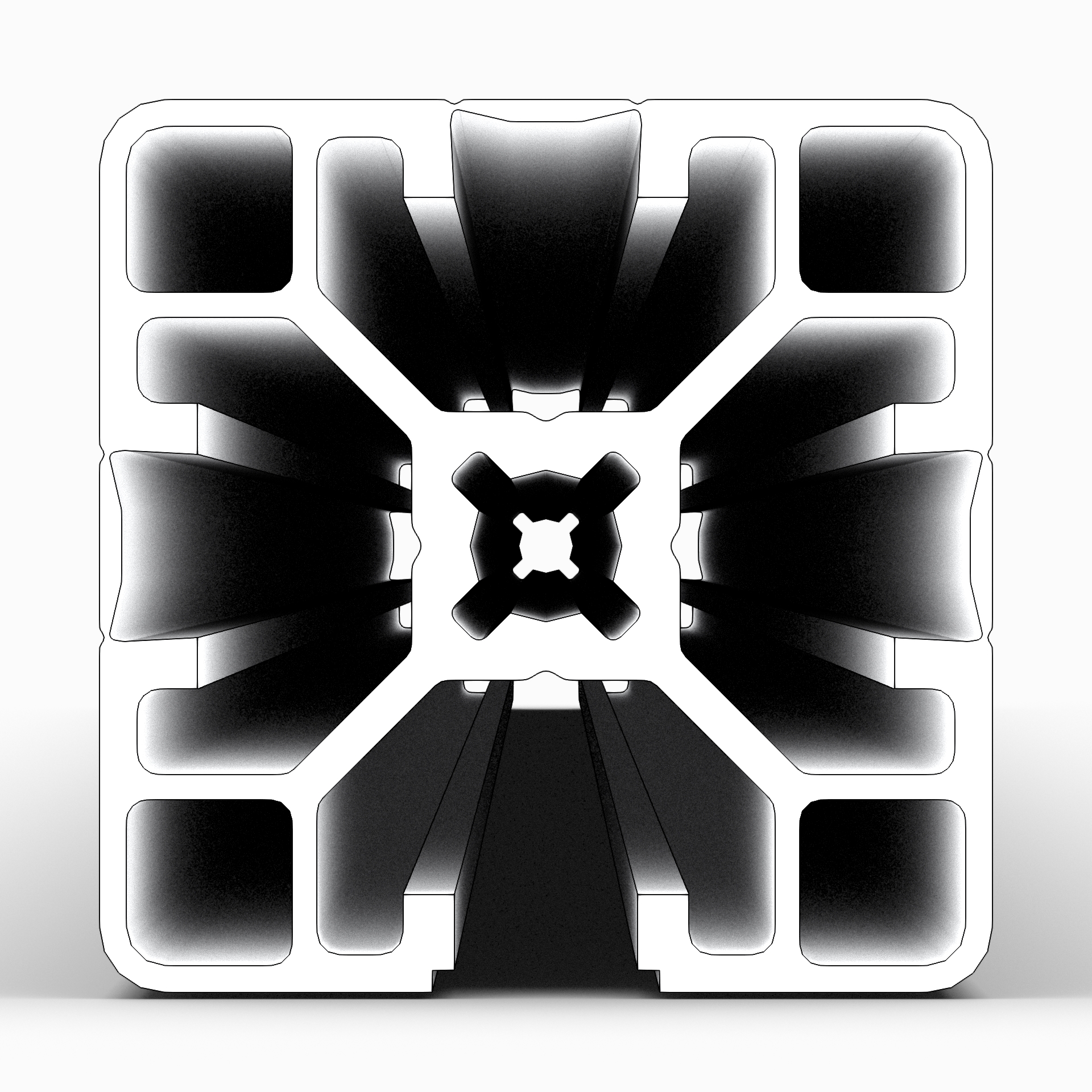

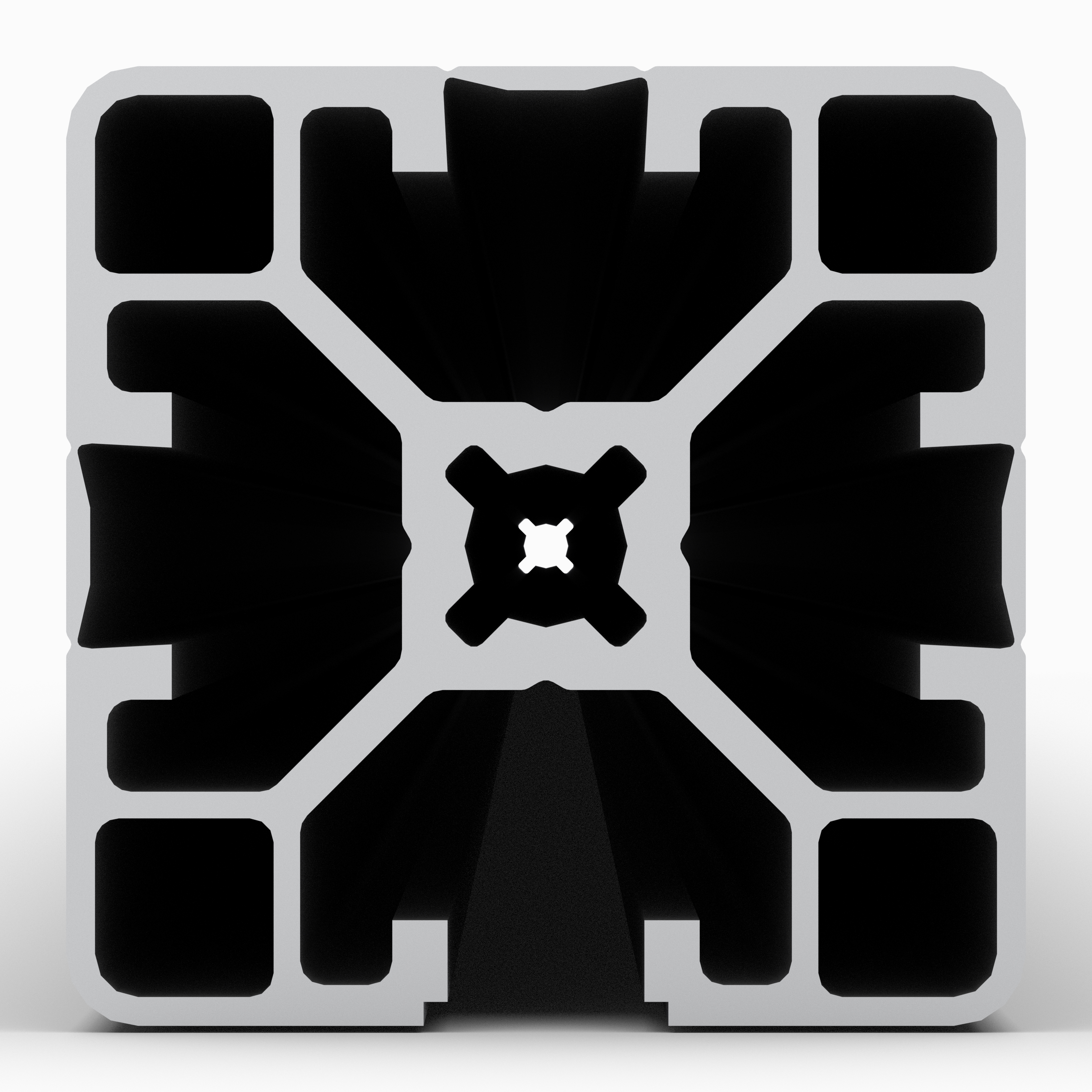

Алюминиевый конструкционный профиль Профиль 4040L-3C вид с торца
Конструкционный профиль 4040L-3C схематично

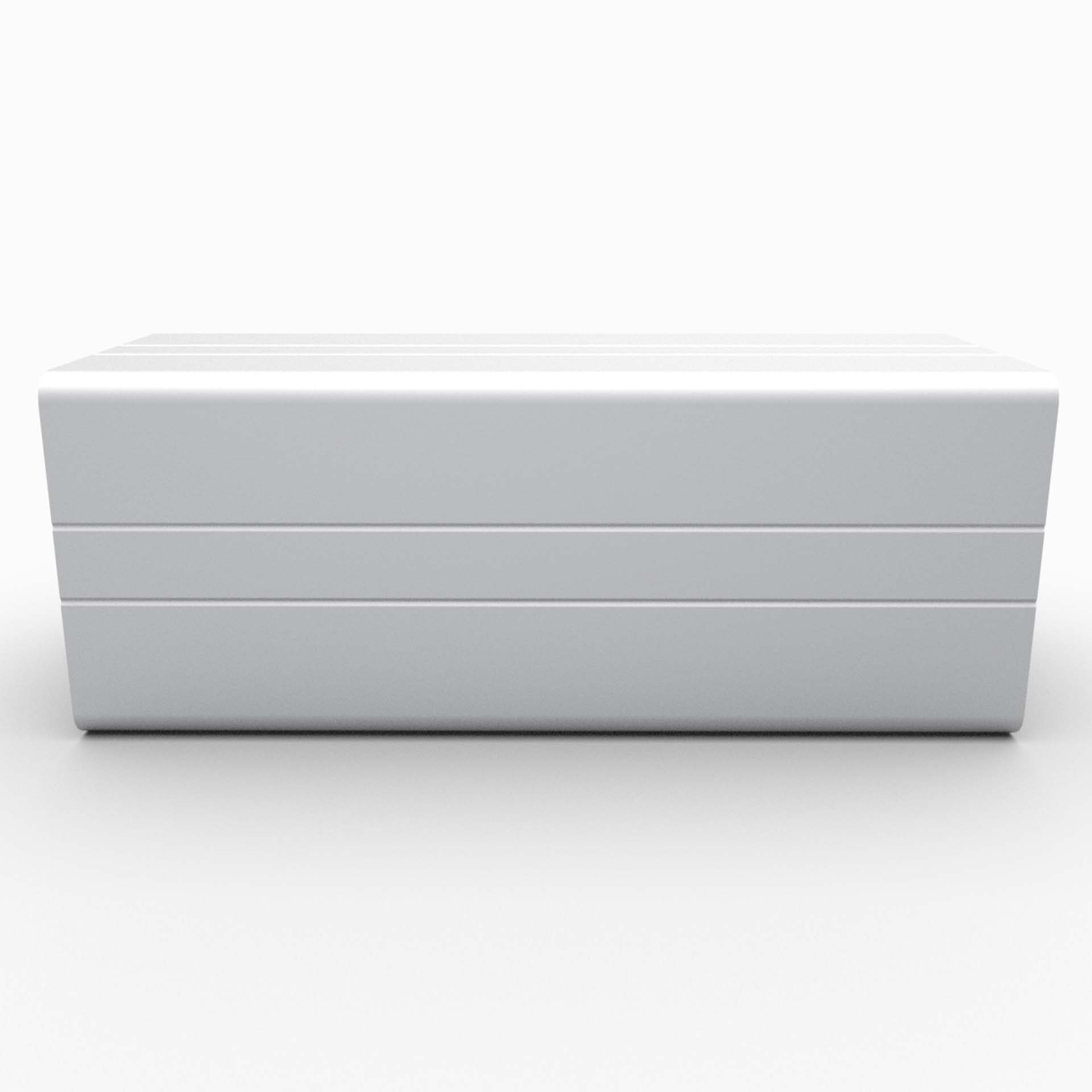

Закрытый с трех сторон конструкционный профиль 40х40
1 250.00 руб. от 1 м.
( -2 % )
1 225.00 РУБ.
от 5 м.
( -3 % )
1 212.50 РУБ.
от 10 м.
( -4 % )
1 200.00 РУБ.
от 25 м.
( -6 % )
1 175.00 РУБ.
от 45 м.
( -8 % )
1 150.00 РУБ.
от 90 м.
( -10 % )
1 125.00 РУБ.
от 180 м.
RSI
Купить целыми хлыстами без распила:
5040 мм
добавить
Купить с резкой в размер
(составить карту распила)
Наличие OB-4040L-3С-BP | Профиль 40х40 мм, закрытый с 3 сторон, Паз 8 мм (Без покрытия)
НА СКЛАДЕ: 460 м.
В ПУТИ: 6 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Файлы для скачивания | чертежи | 3D-Модели

1. OB-4040L-3С-BP | Профиль 40х40 мм, закрытый с 3 сторон, Паз 8 мм (Без покрытия) (2D-модель профиля).DXF
Скачать
2. OB-4040L-3С-BP | Профиль 40х40 мм, закрытый с 3 сторон, Паз 8 мм (Без покрытия) (3D-модель профиля).STEP
Скачать

Описание

Алюминиевый конструкционный профиль 40х40 с закрытыми с трех сторон Т-пазами, шириной 8 мм.

По умолчанию поставляется с одним открытым пазом, при необходимости его можно закрыть защитным профилем. Оставшиеся 3 паза, закрыты, но при необходимости открываются (выламываются по месту).
Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.

Характеристики

Артикул:
 OB-4040L-3С-BP
ОКПД2:
 25.11.23.120
Страна производства Россия:
 Россия
Длина профиля(макс), мм:
 5040
Дробеструйная обработка:
 Нет
Серия профилей:
 с пазом 8 мм, серия 40, 40х40, 40х80, 40х120, 40х160
Ширина паза, мм:
 8
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг/м:
 1,21
Площадь сечения, см2:
 4,50
Момент инерции, Ix(см4):
 6,97
Момент инерции, Iy(см4):
 7,27
Момент сопротивления, WX (см3):
 3,485
Момент сопротивления, WY (см3):
 3,635
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025

Калькулятор прогиба для профиля OB-4040L-3С-BP
