TSB-3040-659(+370) | Блок телескопический 30х40 659 мм + 370 мм

Сделано в России

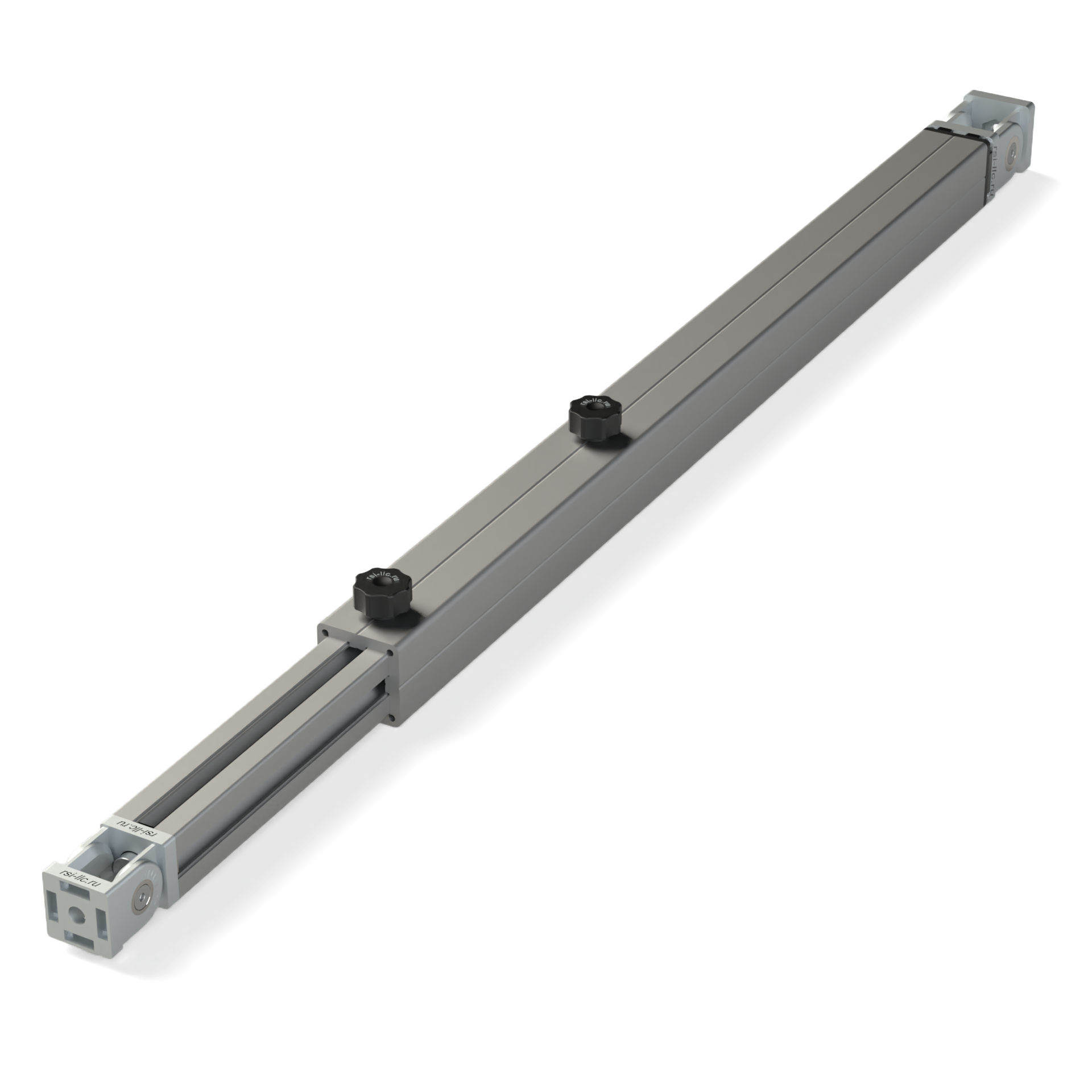

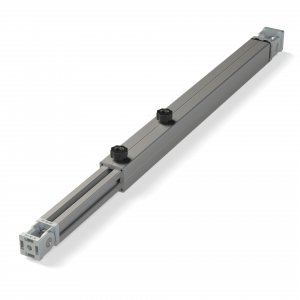

Алюминиевый телескопический блок 30х40 с регулируемой длиной от 659 мм до 1029 мм

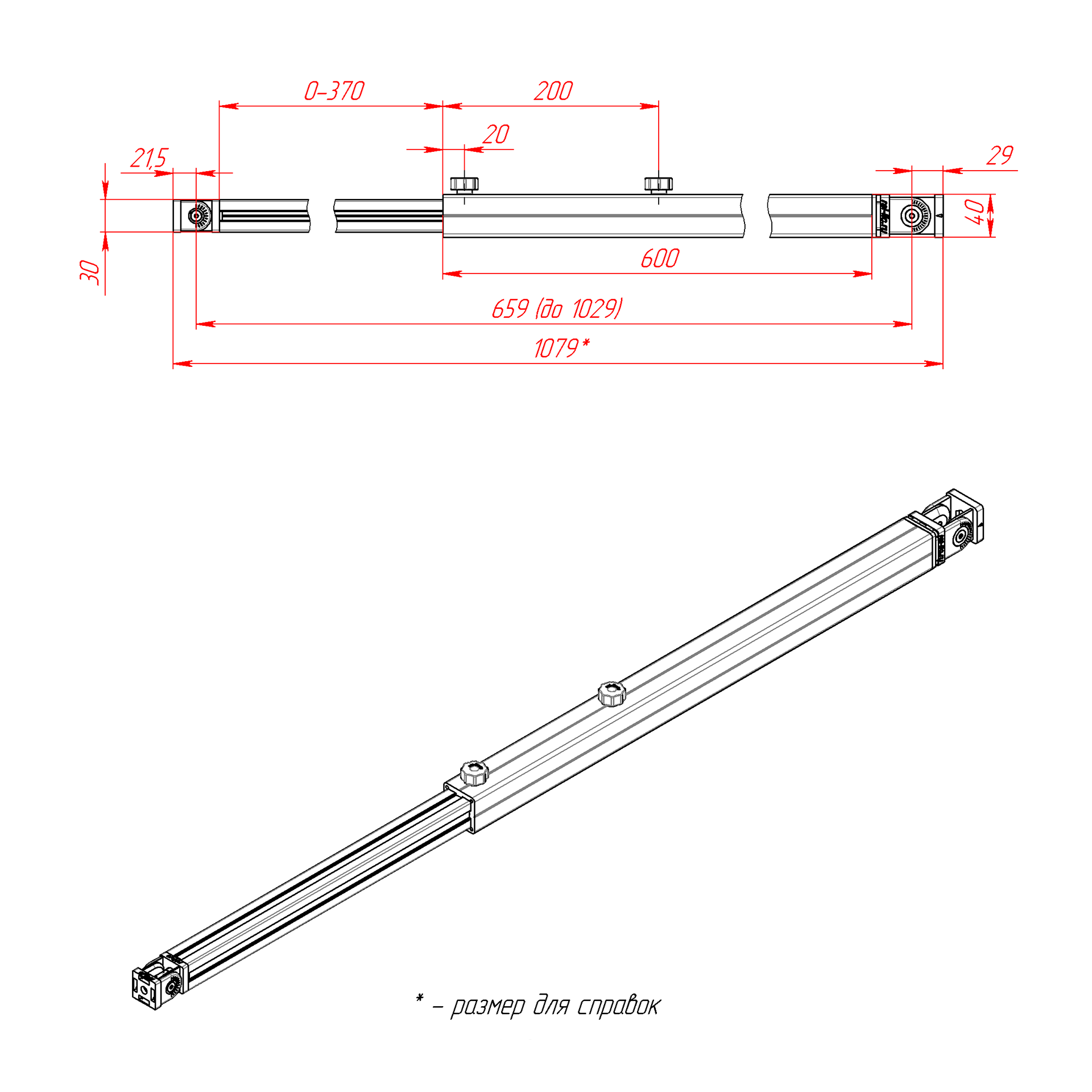

Чертёж раздвижного телескопического блока 3040 с регулируемой длиной от 659 мм до 1029 мм

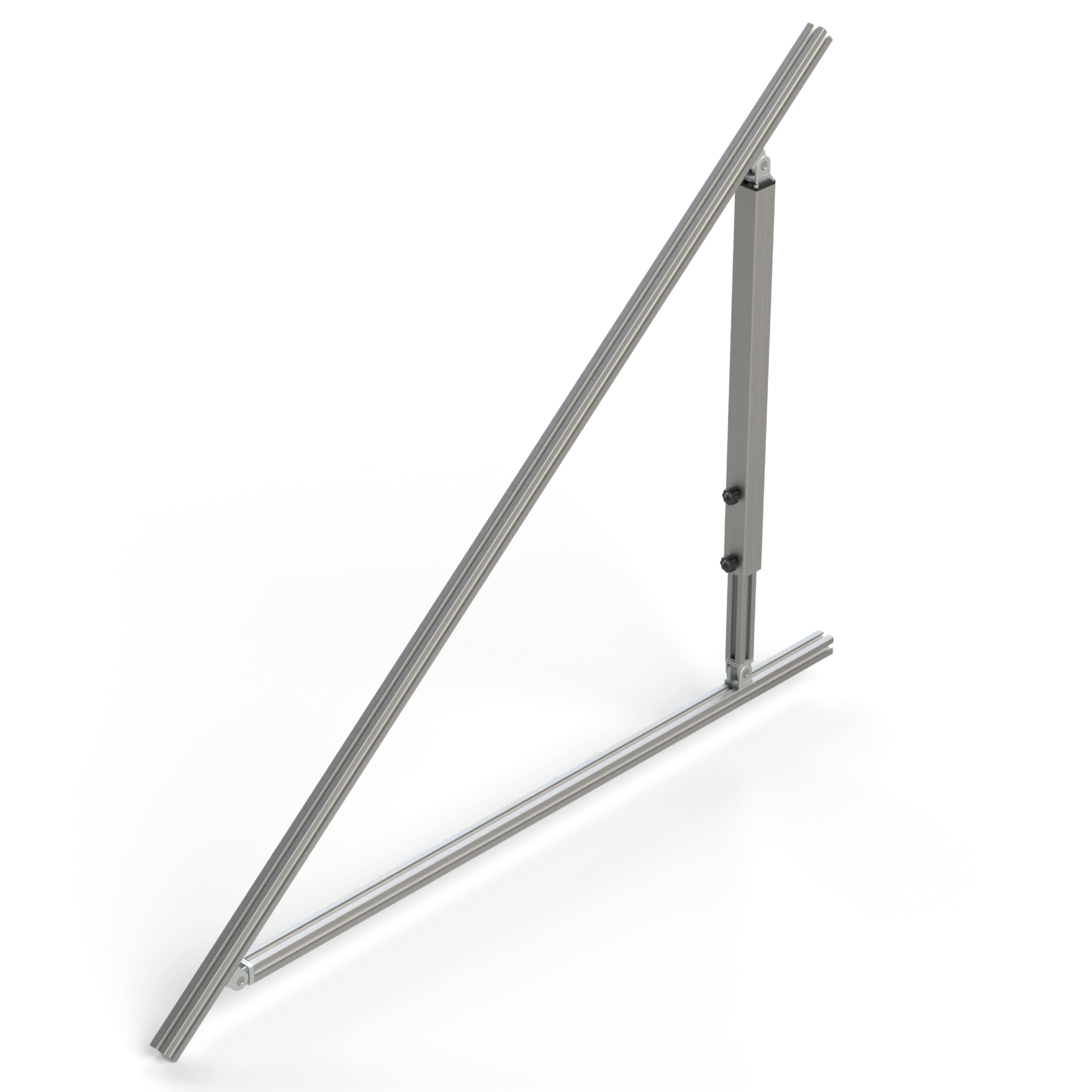

Пример использования телескопического блока с конструкционным алюминиевым профилем

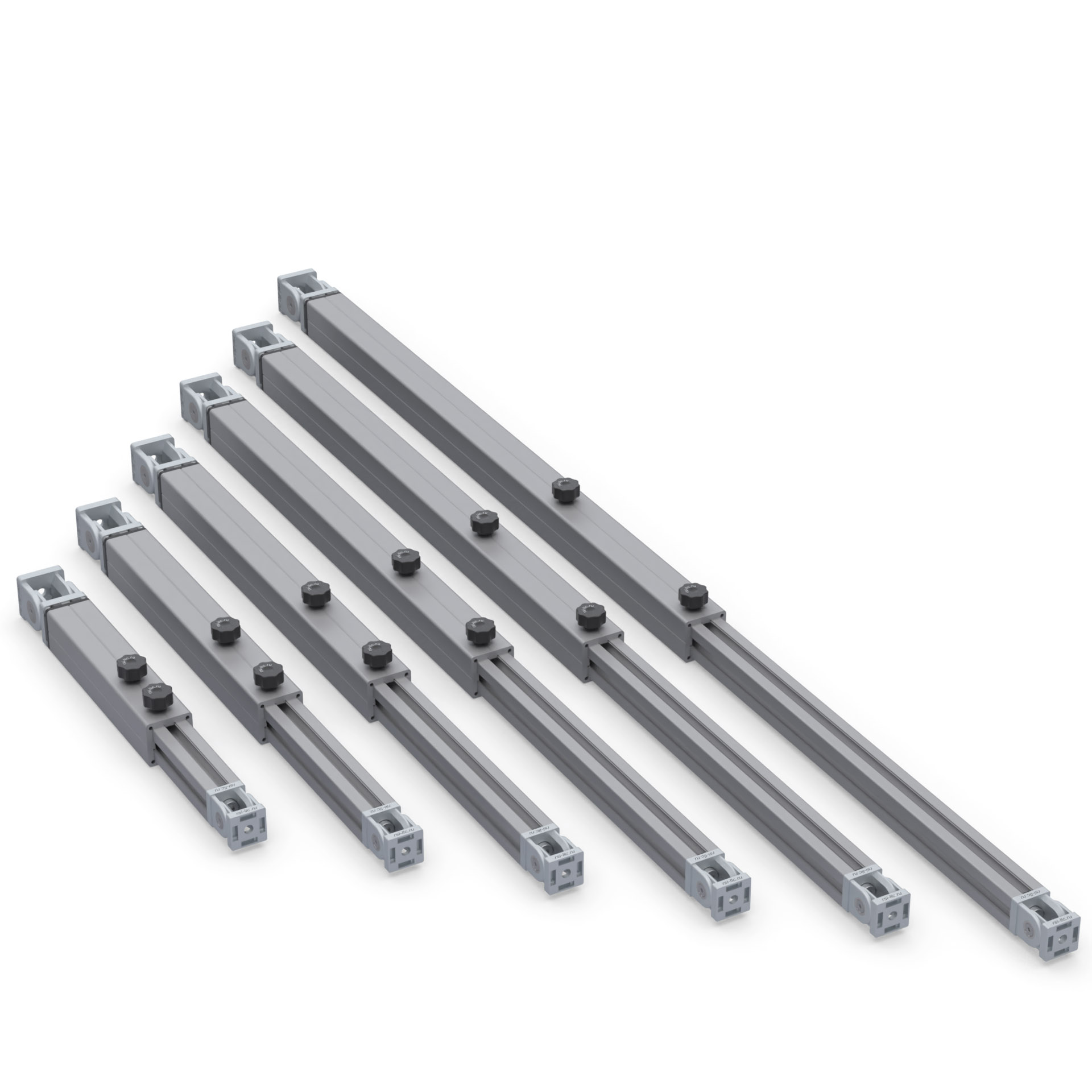

Ассортимент алюминиевых телескопических блоков с шарнирами серии 30 и серии 40
6 349.00 руб. от 1 шт
от 2 шт 6 222.02 ₽ −2%
от 4 шт 6 095.04 ₽ −4%
от 9 шт 5 968.06 ₽ −6%
от 20 шт 5 841.08 ₽ −8%
от 40 шт 5 714.10 ₽ −10%
от 80 шт 5 587.12 ₽ −12%
Наличие TSB-3040-659(+370) | Блок телескопический 30х40 659 мм + 370 мм
На складе 120 шт
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 2-5 рабочих дней
Добавить
Выбрать цвет покраски + 2212 ₽/шт.
RAL 3020 Матовый · +2212 ₽
Добавить
RAL 2004 Матовый · +2212 ₽
Добавить
RAL 1021 Матовый · +2212 ₽
Добавить
RAL 6018 Матовый · +2212 ₽
Добавить
RAL 6005 Матовый · +2212 ₽
Добавить
RAL 5015 Матовый · +2212 ₽
Добавить
RAL 5005 Матовый · +2212 ₽
Добавить
RAL 7035 Матовый · +2212 ₽
Добавить
RAL 7024 Матовый · +2212 ₽
Добавить
RAL 9003 Матовый · +2212 ₽
Добавить
RAL 9005 Муар · +2212 ₽
Добавить
Предварительная стоимость типового набора-комплекта по спецификации:6349 Руб.
НаименованиеДлина, ммКоличество, шт.Комментарий
TS-4040-3030 | Профиль телескопический 40х40 (Анодированный)600 мм1 шт.
OB-3030 | Профиль 30х30 мм. Паз 8 мм (Анодированный)590 мм1 шт.
TS-4040-Connector | Соединитель к телескопическому профилю 40х40 для шарниров 30х30 и 40х401 шт.
2115 | Шарнирный соединитель к профилям 30х30 мм1 шт.
2116 | Шарнирный соединитель к профилям 40х40 мм1 шт.
D25M8H20 | Фиксатор М8х20, диаметр 25 мм2 шт.
5078 | Резьбовая вставка М5х8 мм1 шт.
TS-4040-CAP | Пластиковая заглушка для телескопического профиля TS-40401 шт.
Винт М4х20 DIN912 (полуцилиндр) кл. пр. 8.84 шт.
Винт М8х20 DIN912 под внутренний шестигранник2 шт.
Гайка с фланцем М5 DIN69231 шт.
Гровер D8 DIN79802 шт.
Распил в размер профиль телескопический 40х401 шт.
Распил в размер профиль 30х301 шт.
Сверление отверстия D82 шт.
Нарезание резьбы М44 шт.
Сборка телескопического блока1 шт.
Нарезание резьбы М83 шт.

Файлы для скачивания

3D-модель · STEP
STEPСкачать
TSB-3040-659(+370) | Блок телескопический 30х40 659 мм + 370 мм (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
TSB-3040-659(+370) | Блок телескопический 30х40 659 мм + 370 мм (3D-модель).ZIP
Чертеж · PDF
PDFСкачать
TSB-3040-659(+370) | Блок телескопический 30х40 659 мм + 370 мм (Чертеж).PDF

Описание

Телескопический блок с шарнирным соединением серии 30 на одном конце и серии 40 - на другом. Регулируемая длина по осям шарниров от 659 мм до 1029 мм. Два фиксатора в телескопическом профиле позволяют закрепить конструкционный профиль в неподвижном положении. Шарнирные соединения на концах могут быть зафиксированы под необходимым углом при помощи шестигранного ключа.

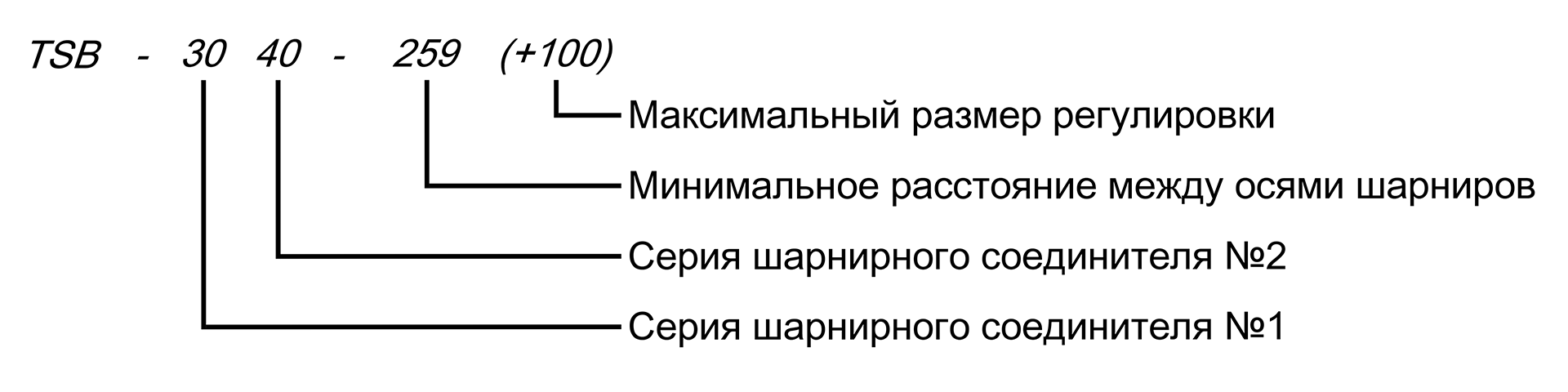

Расшифровка артикула телескопического профиля 3040



Характеристики

Артикул:
 TSB-3040-659(+370)
Страна производства:
 Россия
Длина, мм:
 659 мм + 370 мм
Покрытие:
 Анодирование (Серебро)
Вес, кг:
 1,96
Цвет:
 Серебро

Возможные замены или аналоги для арт. TSB-3040-659(+370):

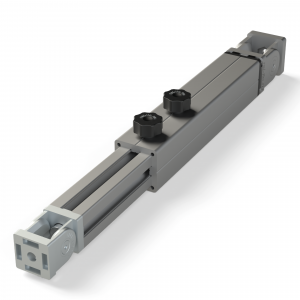

TSB-3040-259(+100) | Блок телескопический 30х40 259 мм + 100 мм
TSB-3040-259(+100) | Блок телескопический 30х40 259 мм + 100 мм
4748.00 руб./шт.
в наличии ≈ 100 шт.
TSB-3040-359(+170) | Блок телескопический 30х40 359 мм + 170 мм
TSB-3040-359(+170) | Блок телескопический 30х40 359 мм + 170 мм
5149.00 руб./шт.
в наличии ≈ 100 шт.

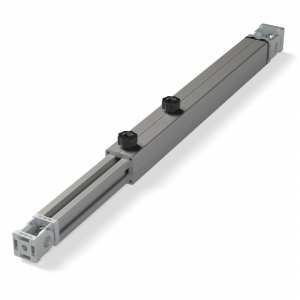

TSB-3040-459(+240) | Блок телескопический 30х40 459 мм + 240 мм
TSB-3040-459(+240) | Блок телескопический 30х40 459 мм + 240 мм
5620.00 руб./шт.
в наличии ≈ 100 шт.
TSB-3040-559(+320) | Блок телескопический 30х40 559 мм + 320 мм
TSB-3040-559(+320) | Блок телескопический 30х40 559 мм + 320 мм
5950.00 руб./шт.
в наличии ≈ 100 шт.

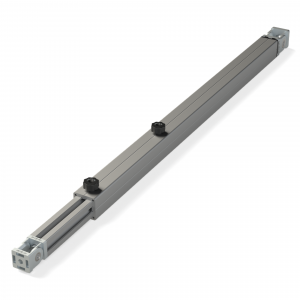

TSB-3040-759(+440) | Блок телескопический 30х40 759 мм + 440 мм
