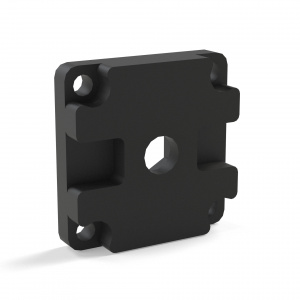

Соединитель к телескопическому профилю 40х40

Соединитель для телескопического профиля 40х40

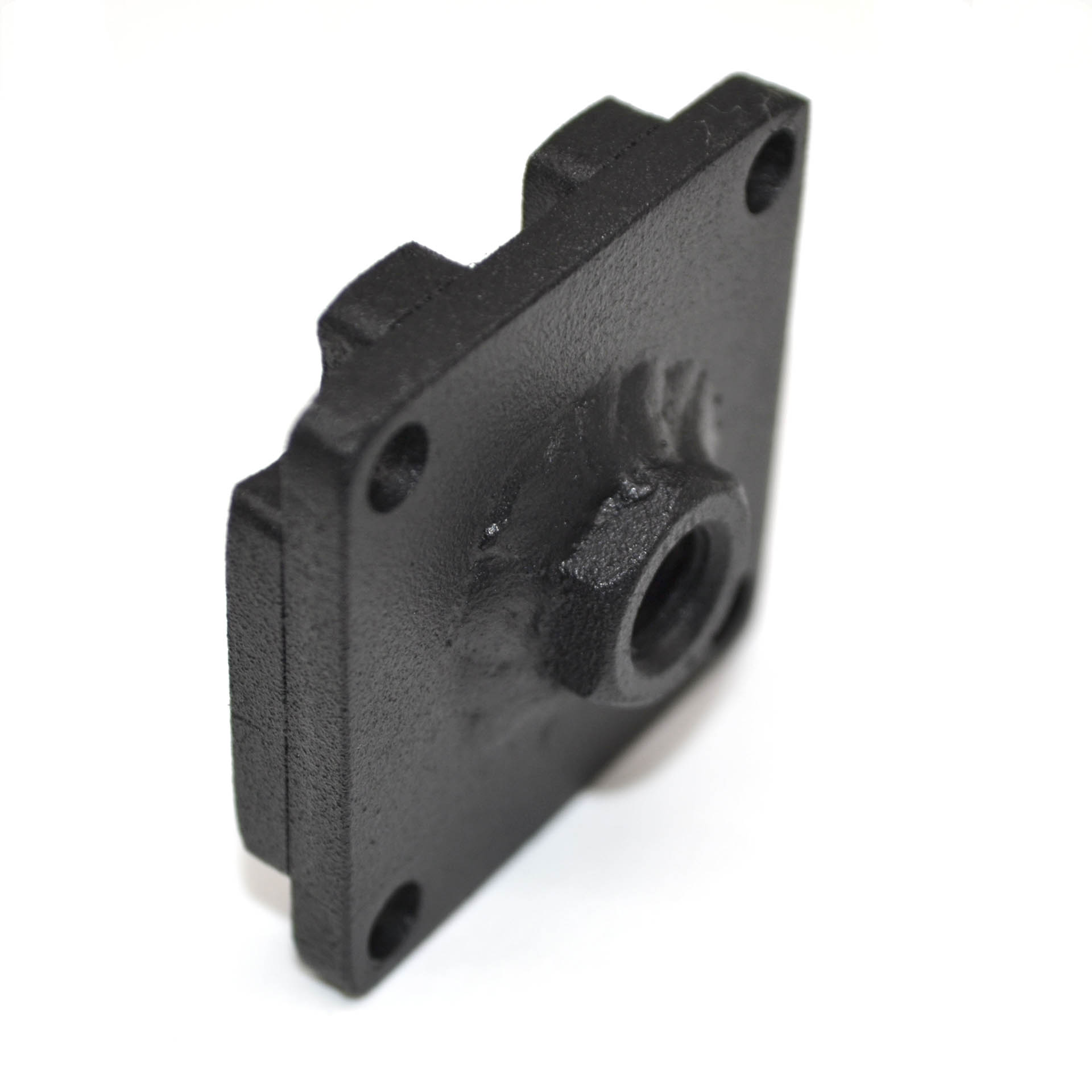

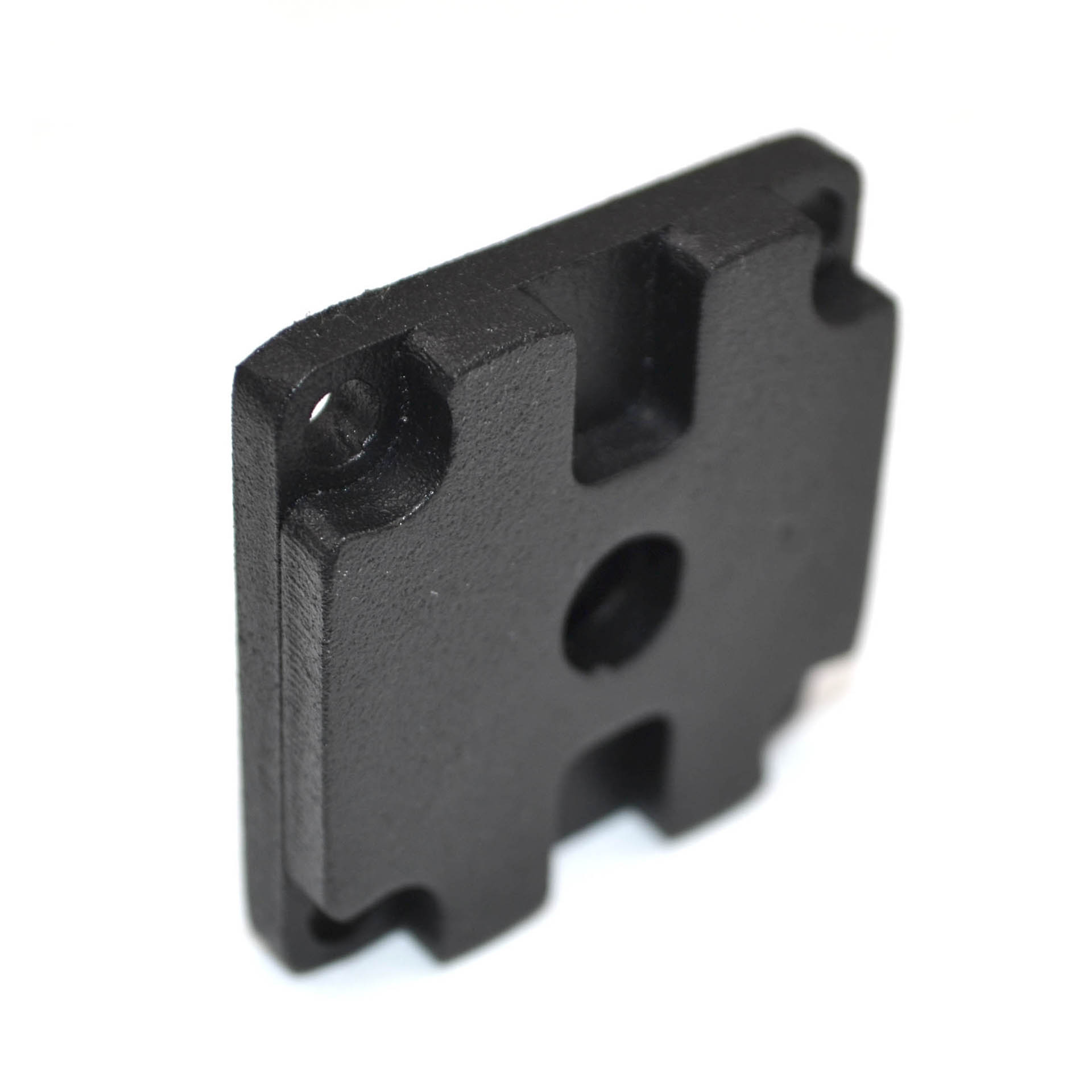

Соединительная пластина к телескопическому профилю 4040

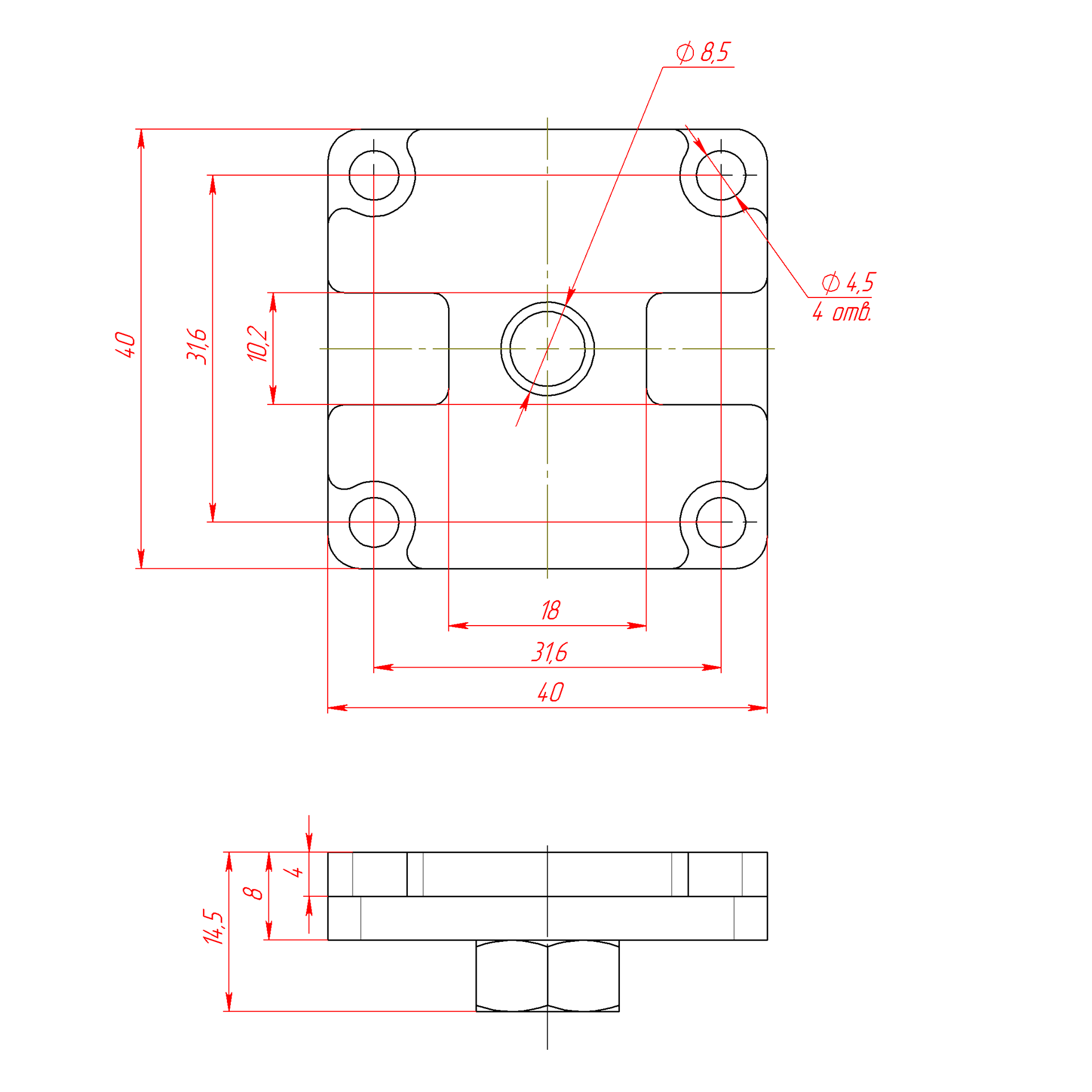

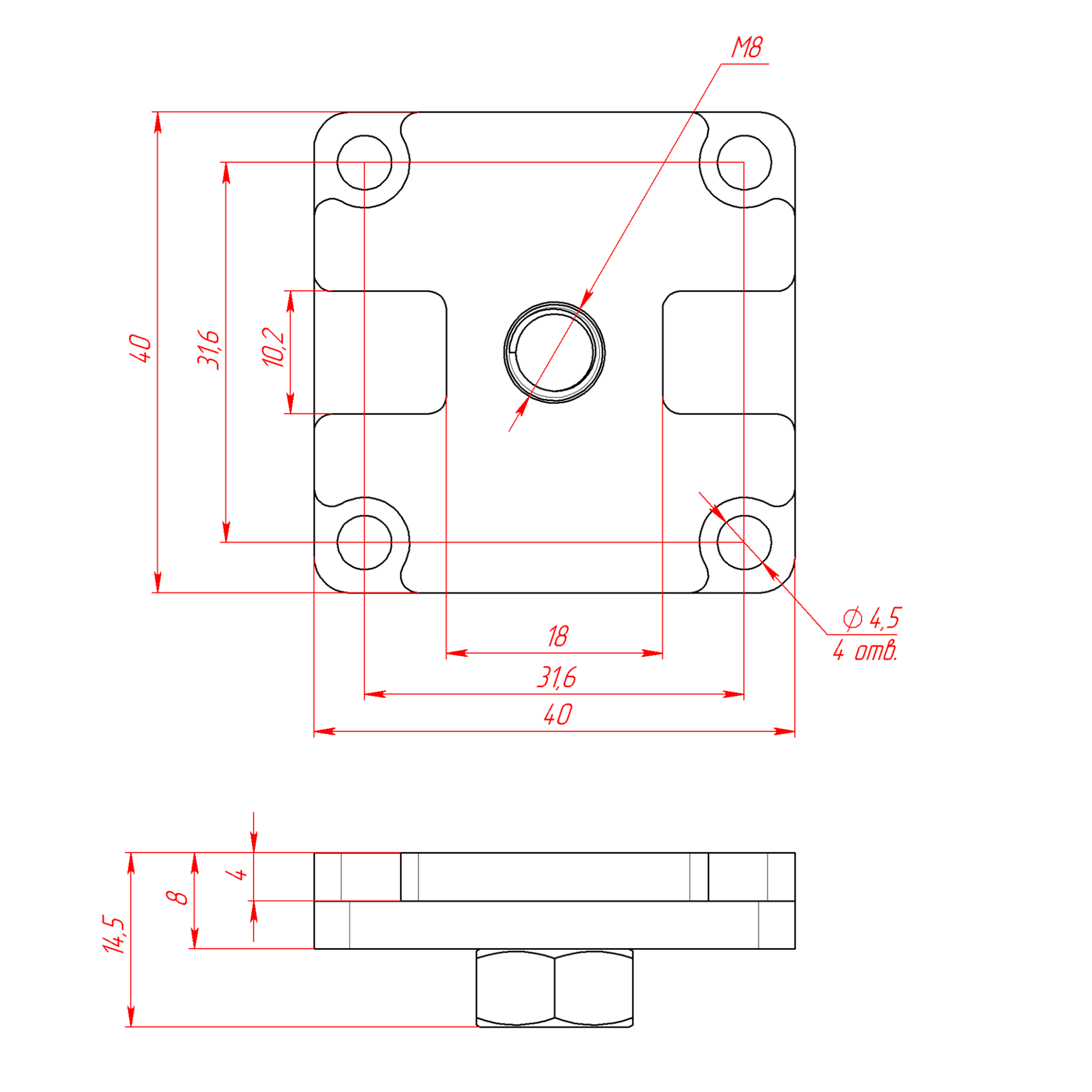

Чертёж соединителя к телескопическому профилю 40х40 мм

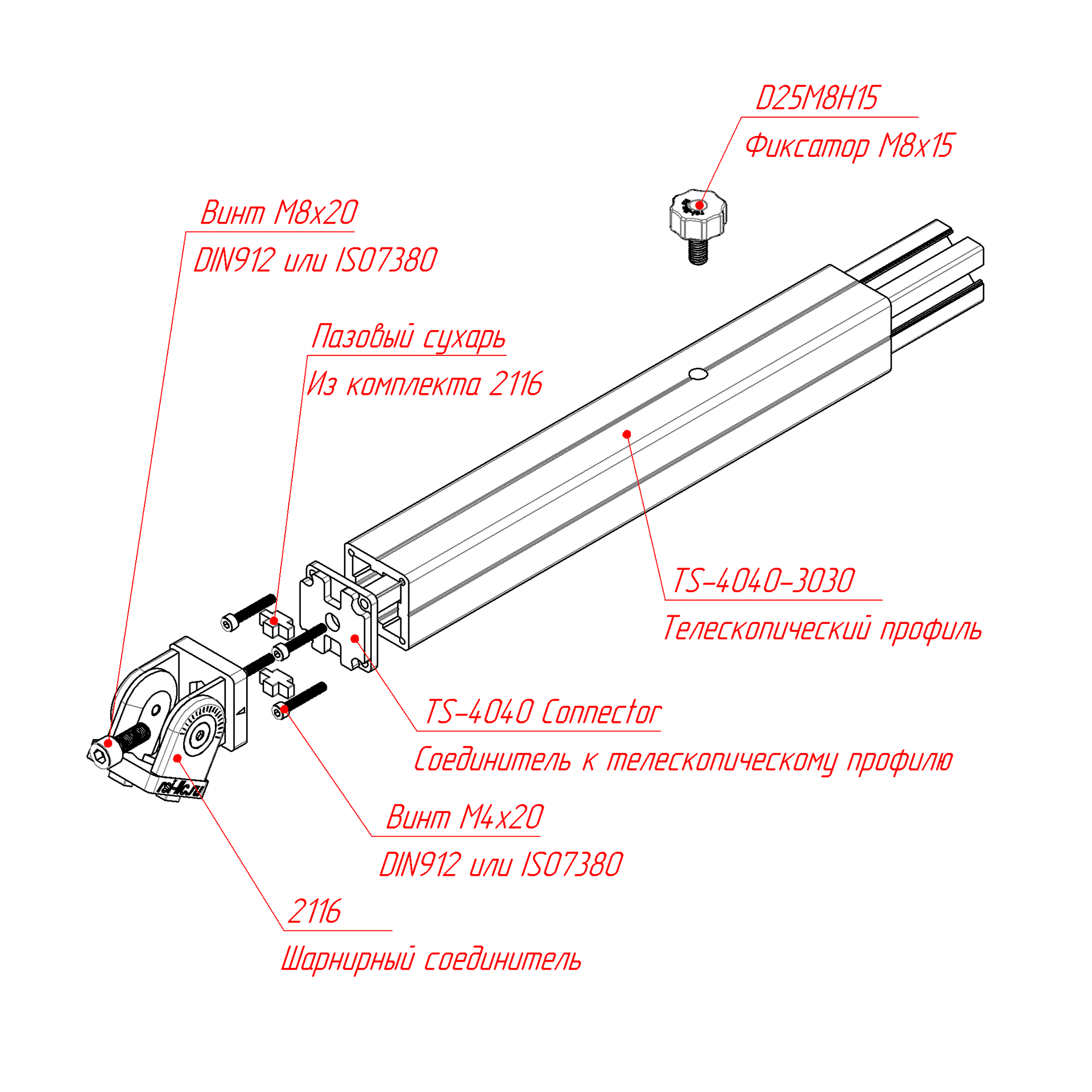

Сборка соединителя к телескопическому профилю с шарниром 2116

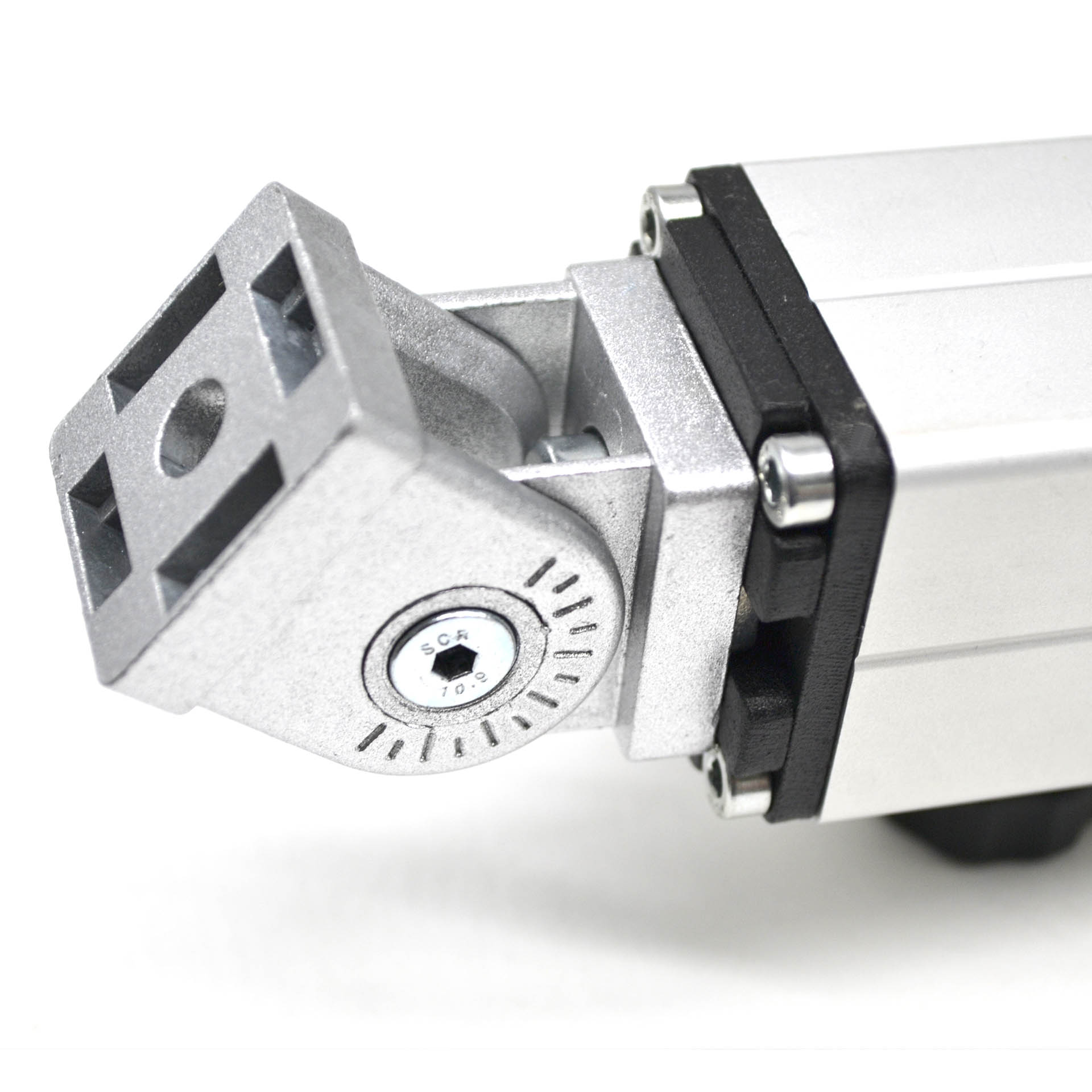

Пример использования соединителя к телескопическому профилю 4040 с шарниром

250.00 руб. от 1 шт.

( -2 % )	245.00 РУБ.	от 5 шт.
( -3 % )	242.50 РУБ.	от 20 шт.
( -6 % )	235.00 РУБ.	от 50 шт.
( -8 % )	230.00 РУБ.	от 100 шт.
( -10 % )	225.00 РУБ.	от 200 шт.

Количество

добавить

НА СКЛАДЕ
≈ 20 шт.

КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

3D модель-онлайн:

Нажми для просмотра в 3D ▼

Описание

Крепёжная пластина используется совместно с телескопическим профилем TS-4040-3030. Позволяет закрепить подвижный шарнирный соединитель 30х30 или 40х40.

Загрузить:

- 3D-модель (TS-4040-Connector.step)

- Чертёж (TS-4040-Connector.pdf)

Не забудьте купить комплект крепежа к соединителю для телескопического профиля арт. TS-4040-Connector:

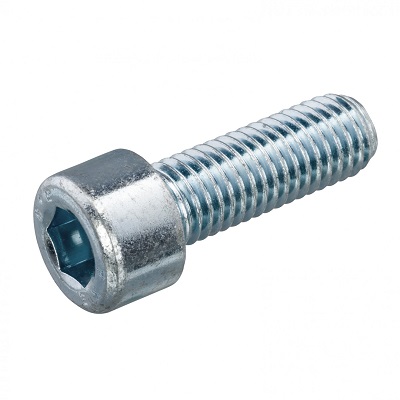

1. Винт М4х20 (ISO7380 или DIN912) - 4 шт.
2. Винт М8х20 (ISO7380 или DIN912) - 1 шт.
