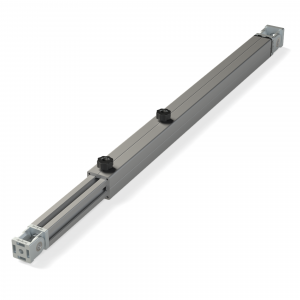

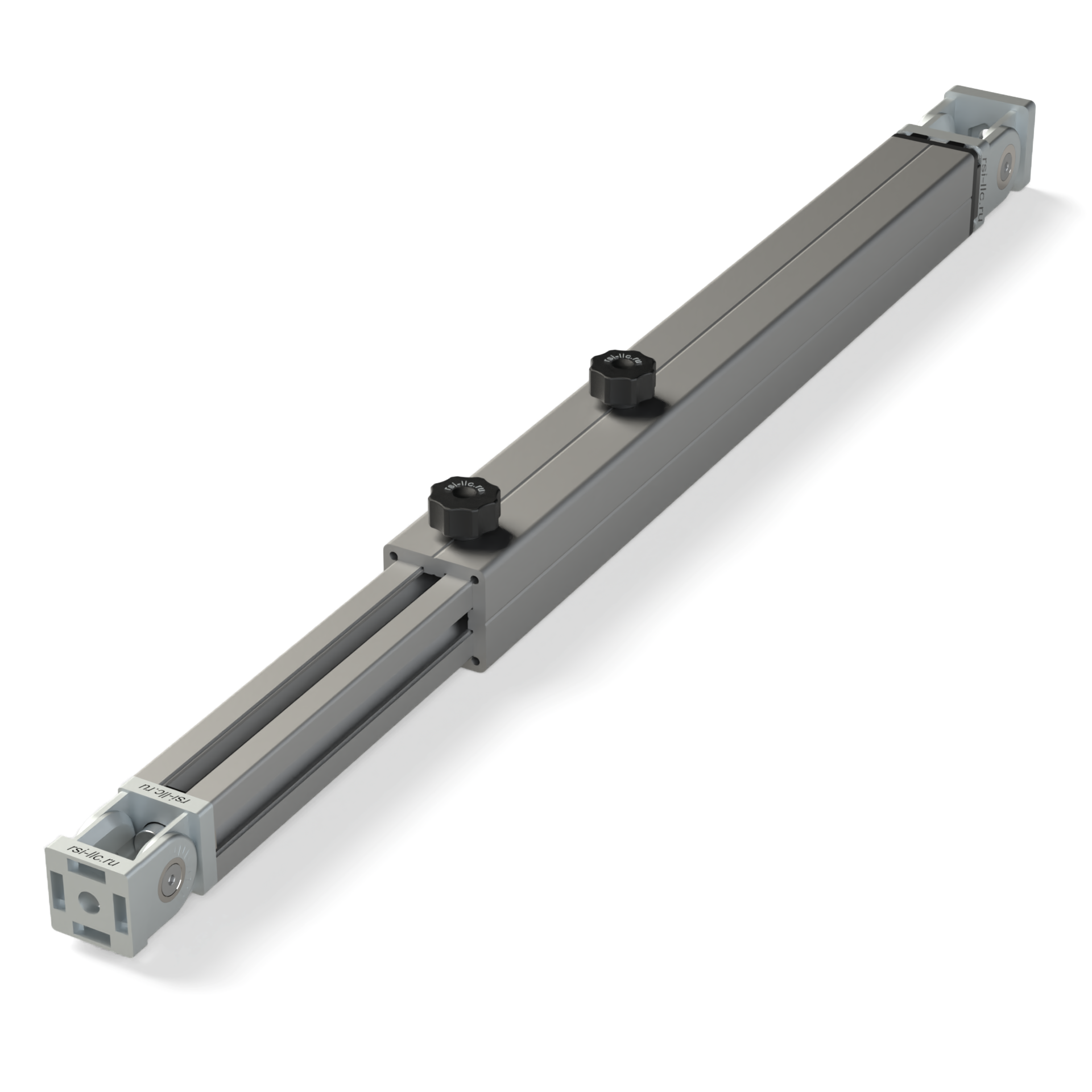

Алюминиевый телескопический блок 459 мм +240 мм
4 651.90 руб. от 1 шт.
RSI
Количество
Наличие TSB-3040-459(+240) | Блок телескопический 30х40 459 мм + 240 мм
ПОД
ЗАКАЗ
Наличие TSB-3040-459(+240) | Блок телескопический 30х40 459 мм + 240 мм
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 2-5 рабочих дней


Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Предварительная стомость типового набора-комплекта по спецификации:
4651.9 Руб.

НаименованиеДлина, ммКоличество, шт.Комментарий
TS-4040-3030 | Профиль телескопический 40х40 (Анодированный)400 мм1 шт.
OB-3030 | Профиль 30х30 мм. Паз 8 мм (Анодированный)390 мм1 шт.
OB-3030 | Профиль 30х30 мм. Паз 8 мм (Анодированный)10 мм1 шт.Неликвидная обрезь
TS-4040-Connector | Соединитель к телескопическому профилю 40х40 для шарниров 30х30 и 40х401 шт.
2115 | Шарнирный соединитель к профилям 30х30 мм1 шт.
2116 | Шарнирный соединитель к профилям 40х40 мм1 шт.
D25M8H20 | Фиксатор М8х20, диаметр 25 мм2 шт.
5078 | Резьбовая вставка М5х8 мм1 шт.
Винт М4х20 DIN912 (полуцилиндр) кл. пр. 8.84 шт.
Винт М8х20 DIN912 под внутренний шестигранник2 шт.
Гайка с фланцем М5 DIN69231 шт.
Распил в размер профиль телескопический 40х401 шт.
Распил в размер профиль 30х301 шт.
Сверление отверстия D82 шт.
Нарезание резьбы М44 шт.
Сборка телескопического блока1 шт.
Нарезание резьбы М83 шт.

Описание

Телескопический блок с шарнирным соединением серии 30 на одном конце и серии 40 - на другом. Регулируемая длина по осям шарниров от 459 мм до 699 мм. Два фиксатора в телескопическом профиле позволяют закрепить конструкционный профиль в неподвижном положении. Шарнирные соединения на концах могут быть зафиксированы под необходимым углом при помощи шестигранного ключа.

Загрузить:
- 3D-модель (TSB-3040-459(+240).step)

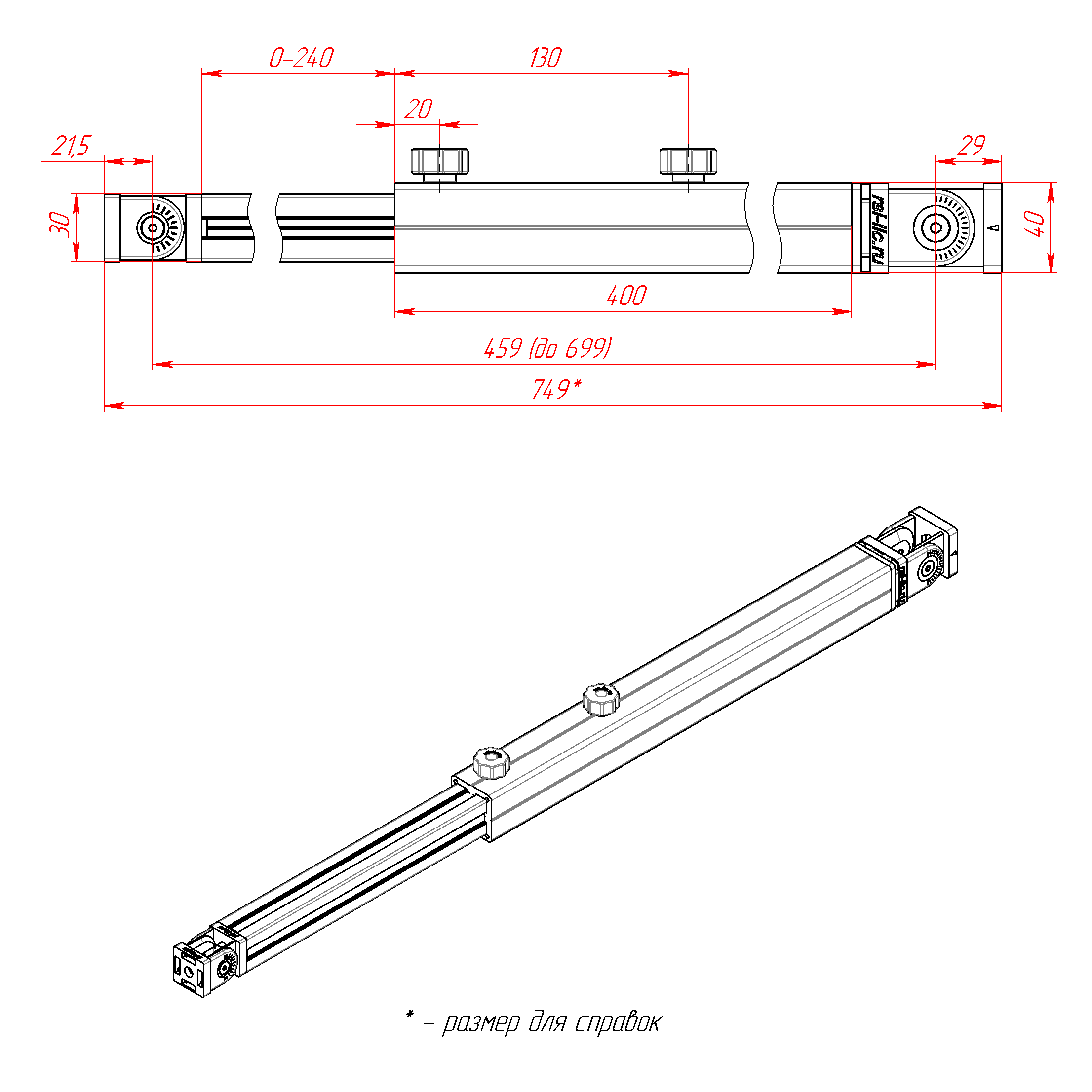

- Чертёж (TSB-3040-459(+240).pdf)



Расшифровка артикула телескопического профиля 3040


Характеристики

Артикул:
TSB-3040-459(+240)
Длина:
459 мм + 240 мм
Вес, кг:
1,42
