980.00 руб. от 1 шт.
( -5 % )
931.00 РУБ.
от 5 шт.
( -8 % )
901.60 РУБ.
от 10 шт.
( -10 % )
882.00 РУБ.
от 25 шт.
( -12 % )
862.40 РУБ.
от 50 шт.
( -15 % )
833.00 РУБ.
от 100 шт.
RSI
Количество

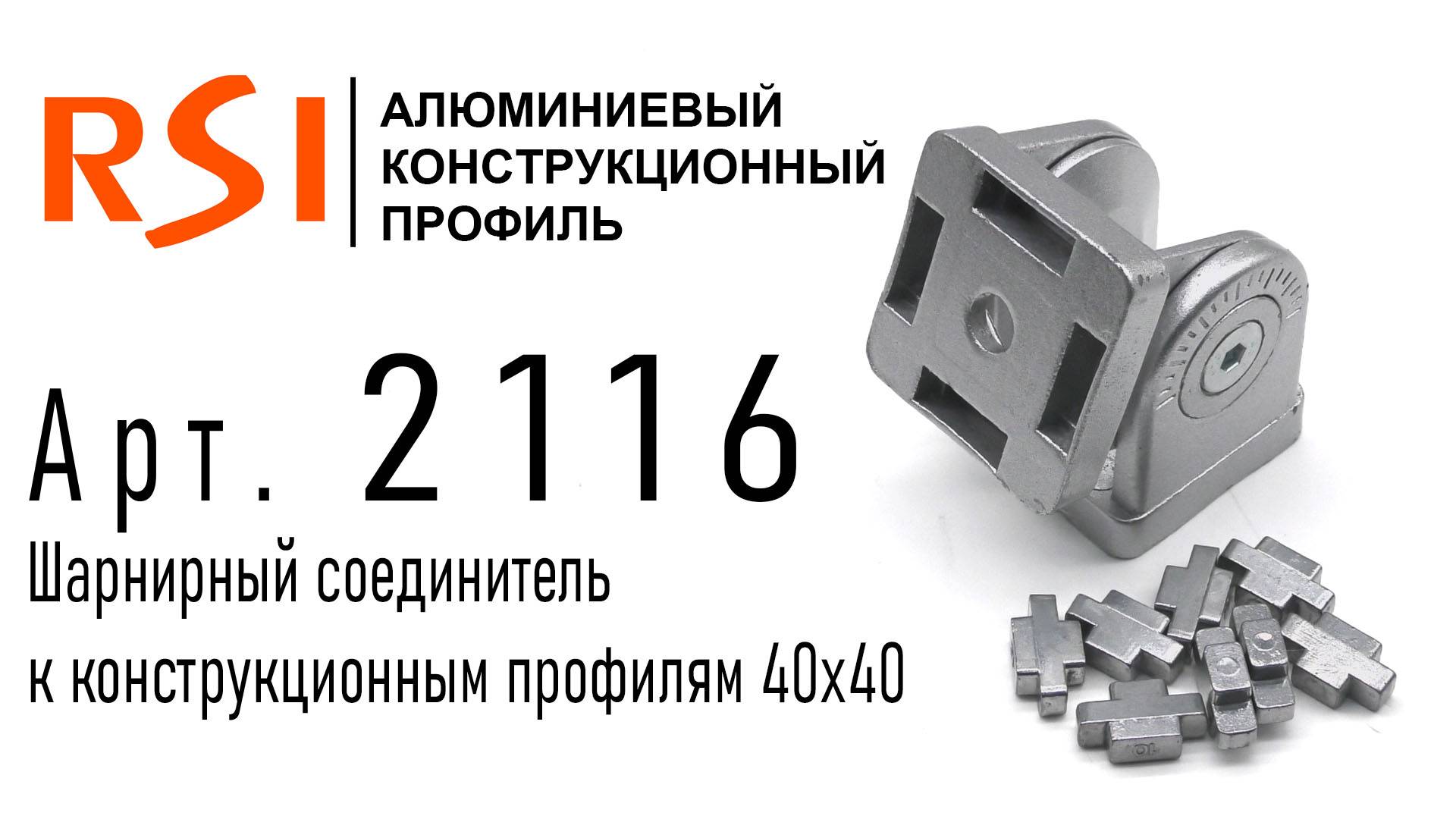

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

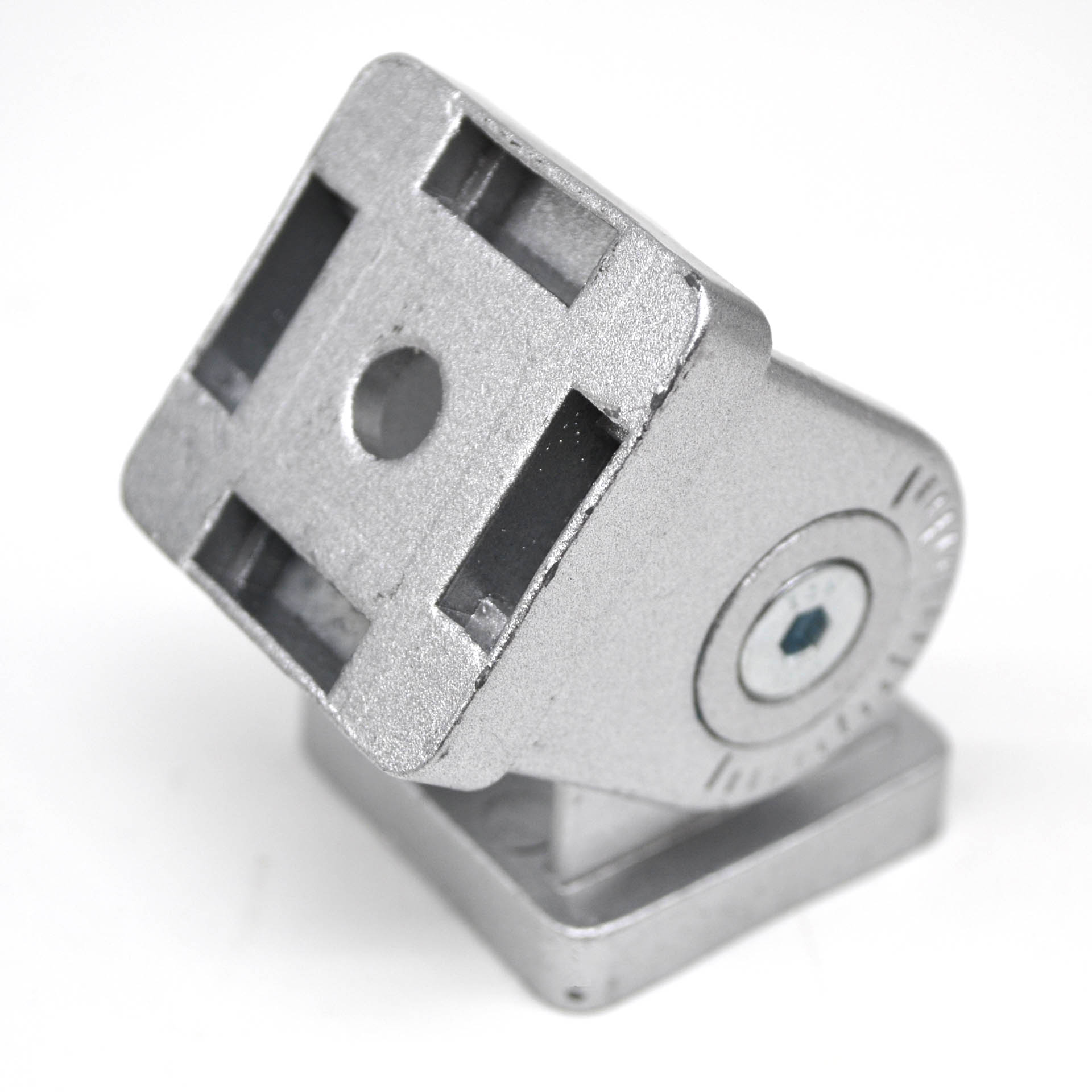

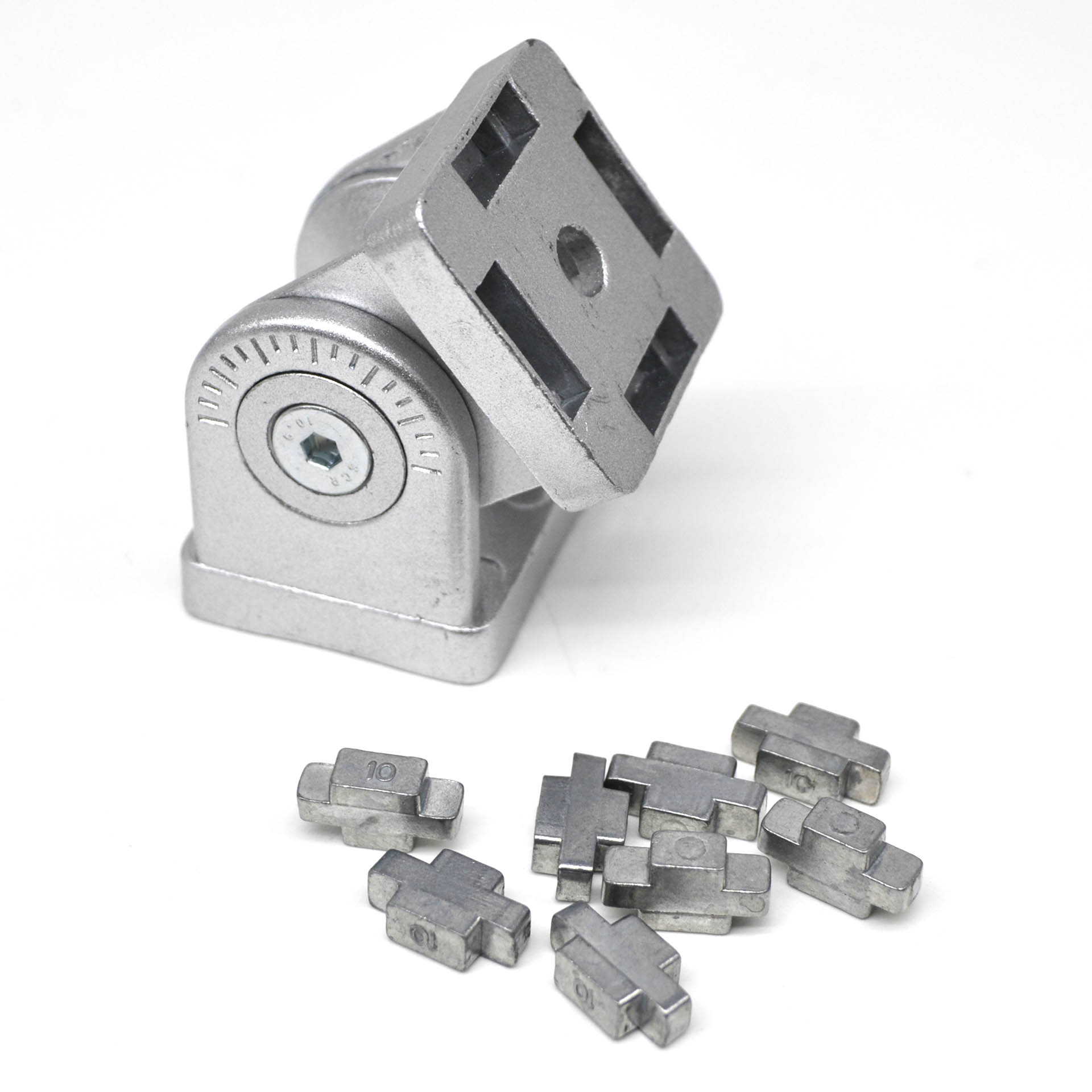

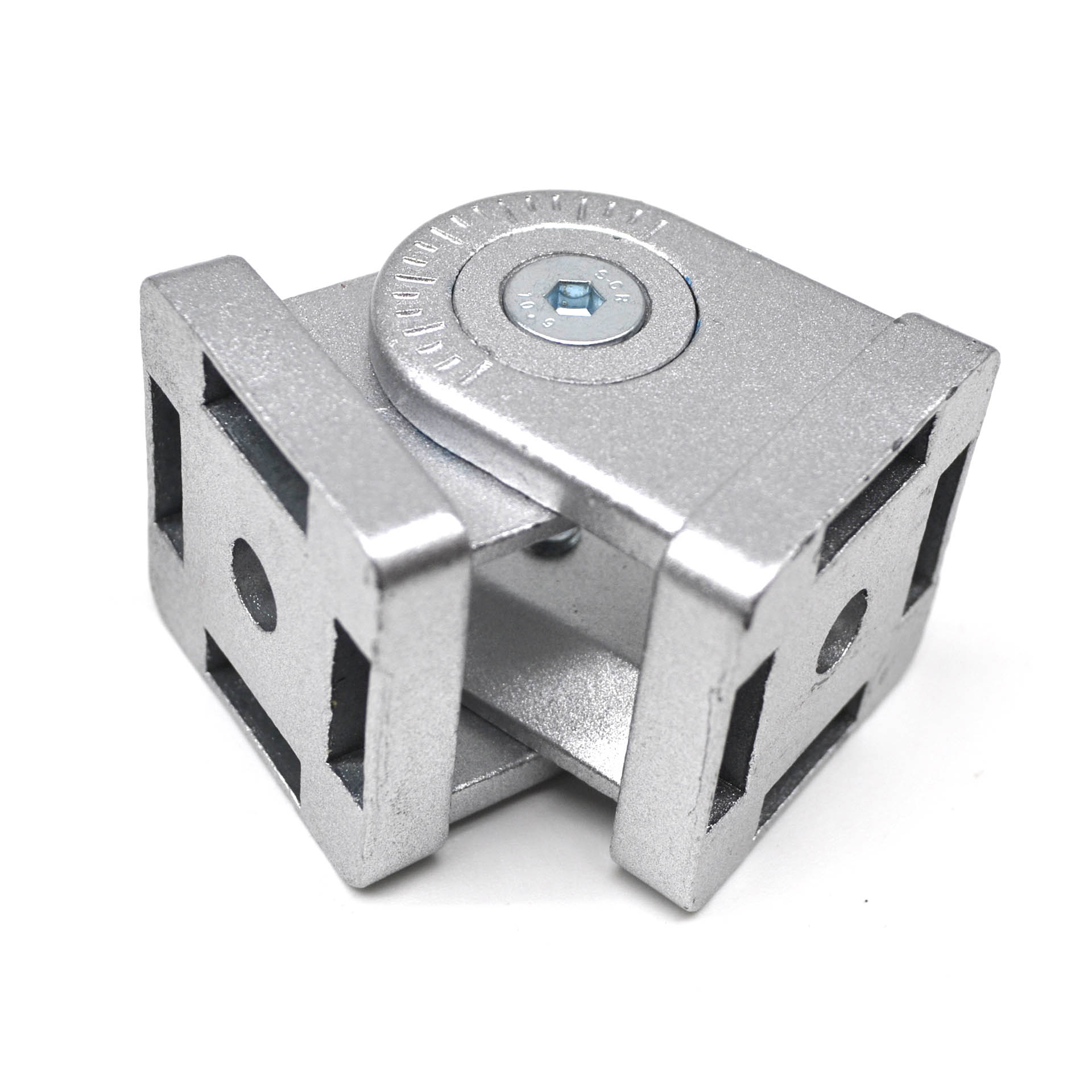

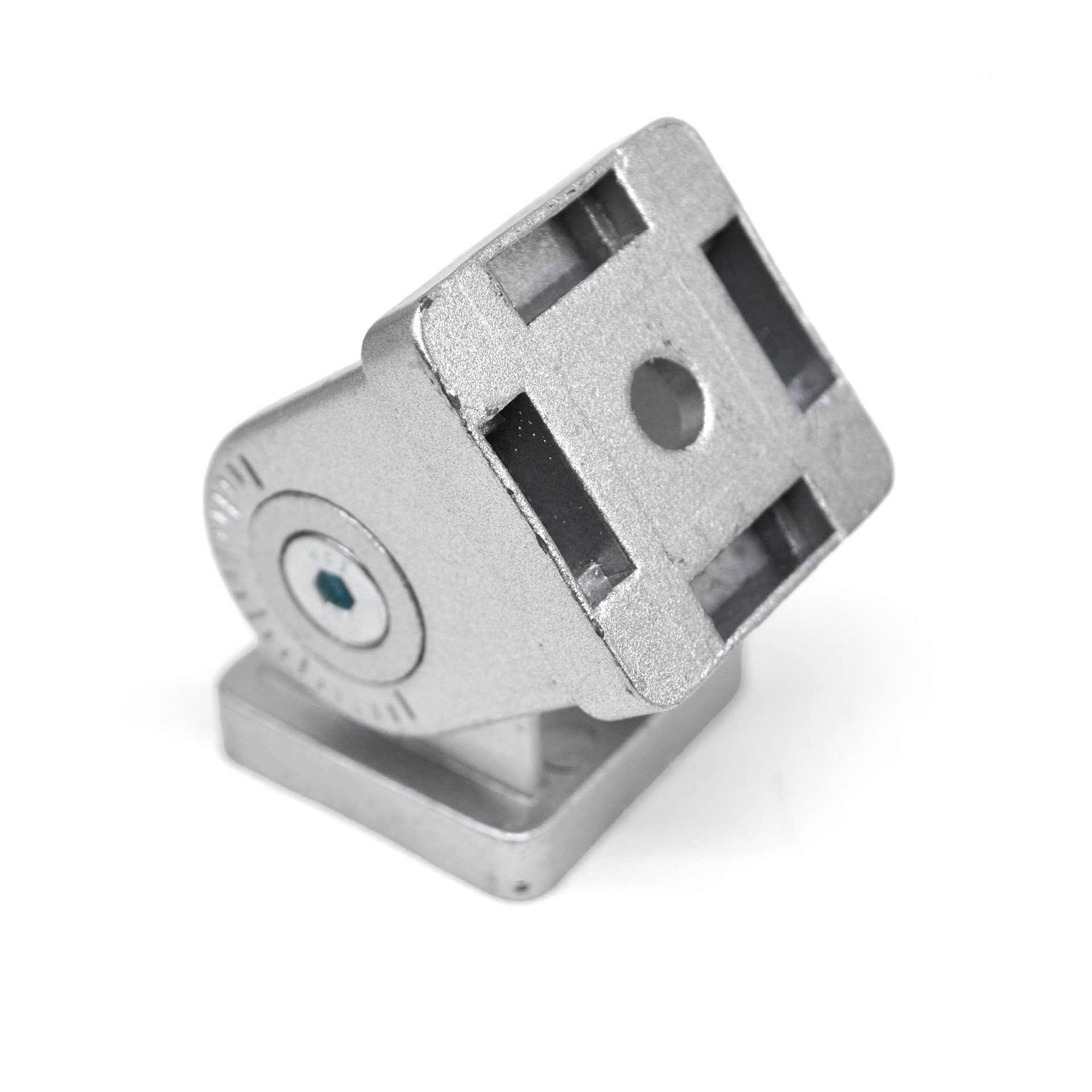

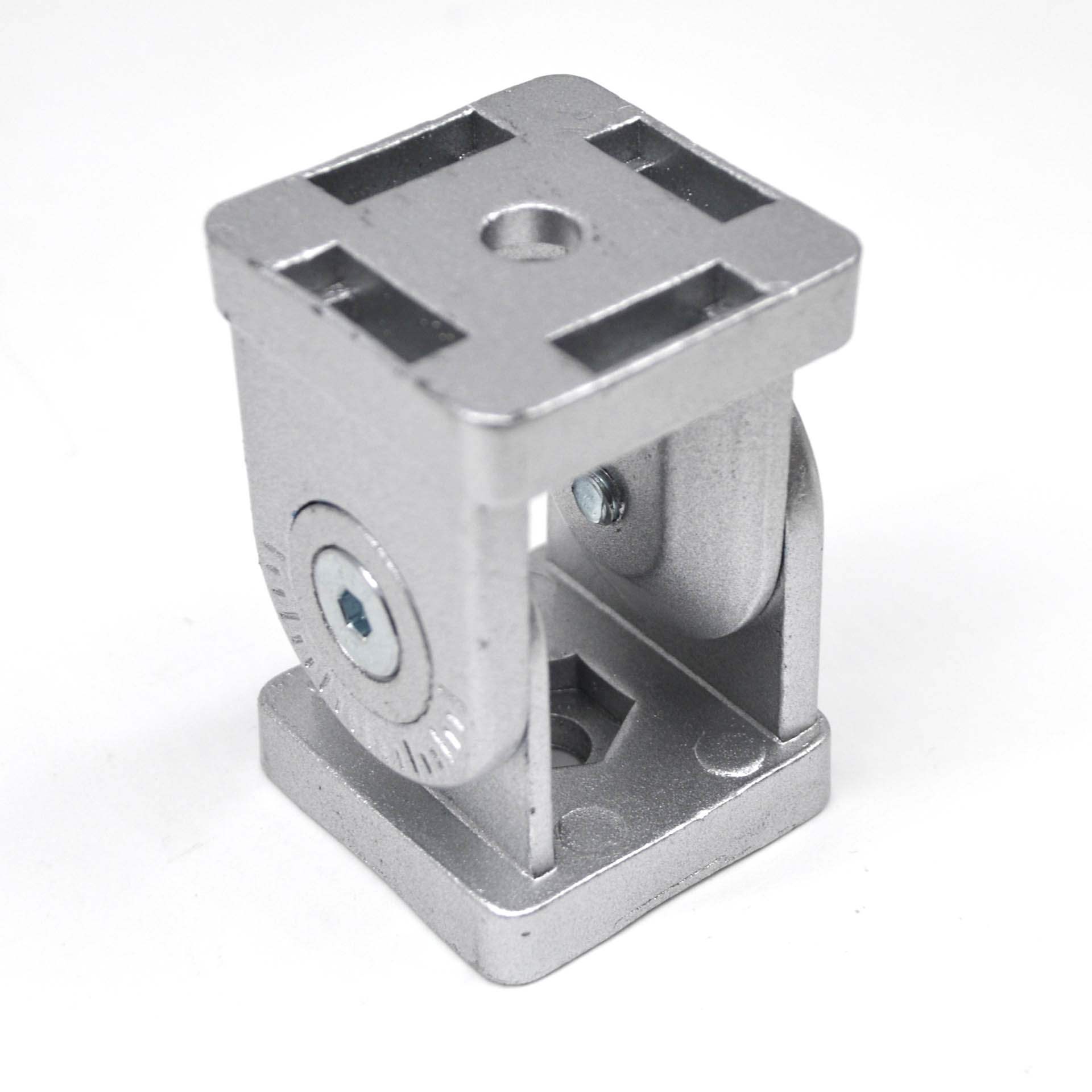

Алюминиевый шарнирный соединитель предназначен для жесткого или подвижного соединения профилей 40х40 под любым углом в пределах 180°. В комплект входят 8 вставок для установки шарнира.

Изготовлены из алюминия методом точного литья.

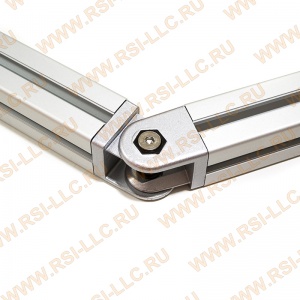

Соединитель можно устанавливать:
1. Торец к торцу.
2. Паз к торцу.
3. Паз к пазу.


Загрузить:
- 3D модель (2116.step)

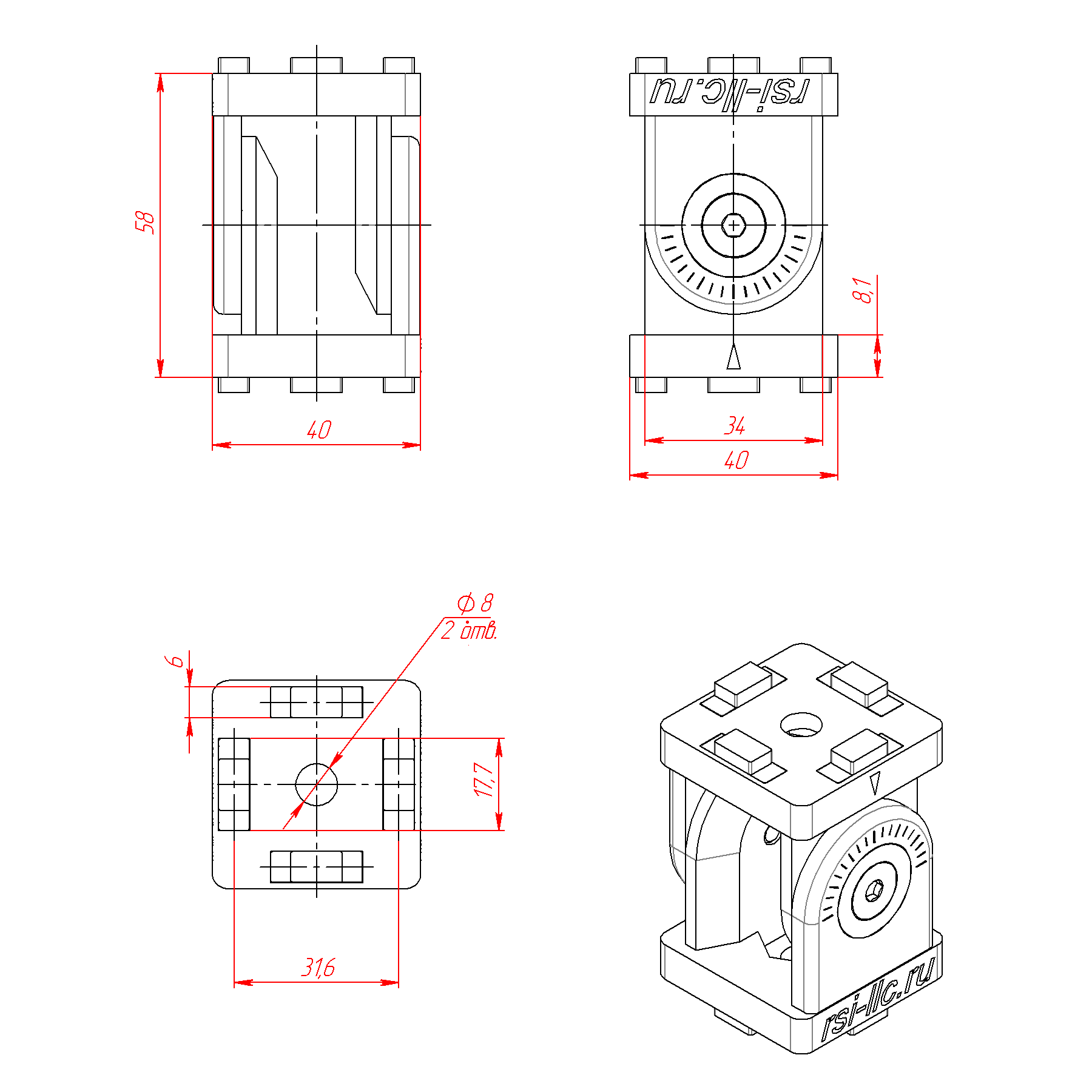

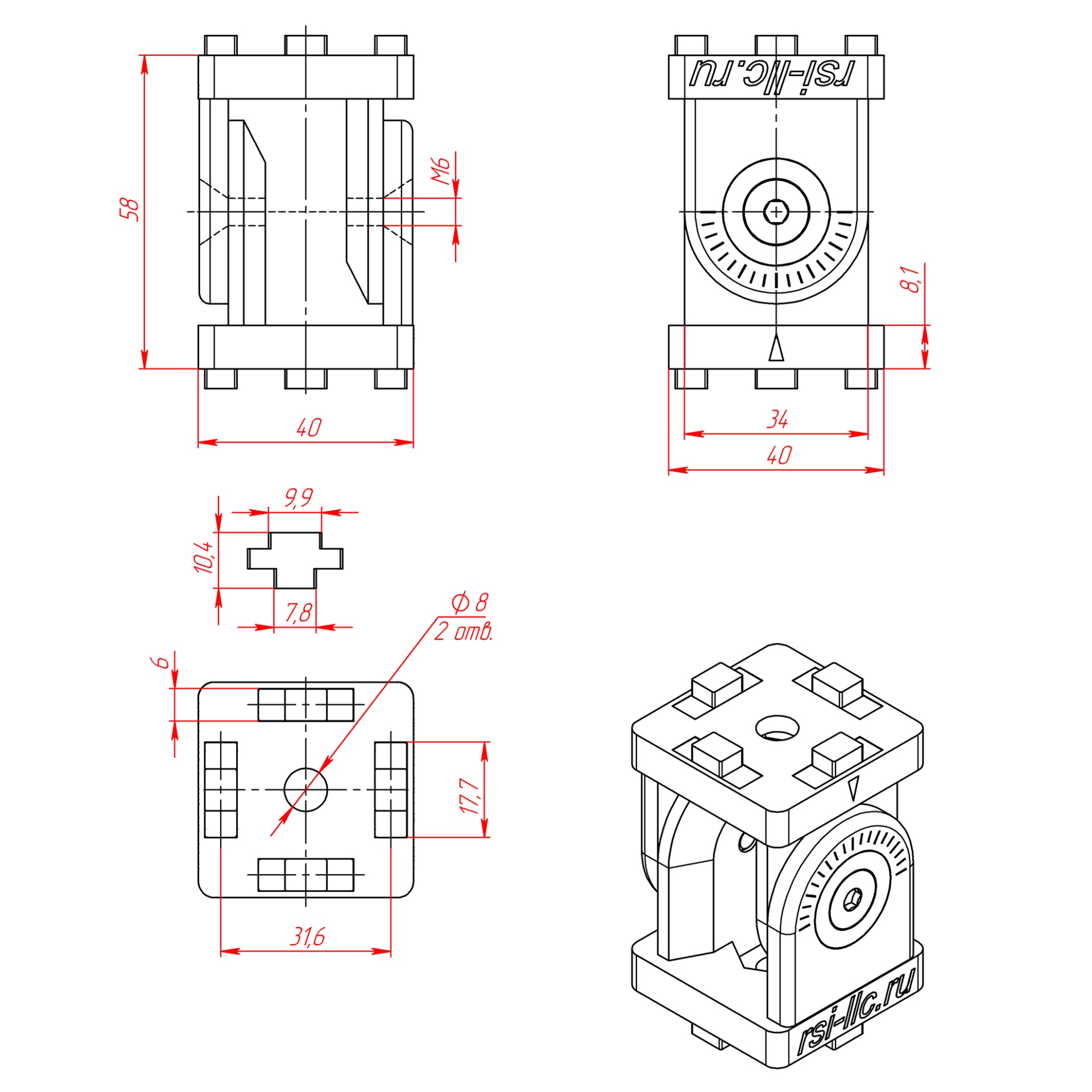

- Чертеж  (2116.pdf)

Не забудьте купить комплект крепежа к шарнирному соединению арт. 2116:

При использовании конструкционного профиля с пазом 8 мм:

Для соединения "торец-торец":

1. Винт М8х30 (ISO7380 или DIN912)  - 2 шт.

Для соединения "торец-паз":

1. Винт М8х30 (ISO7380 или DIN912)  - 1 шт.
2. Винт М8х20 (ISO7380 или DIN912)  - 1 шт.

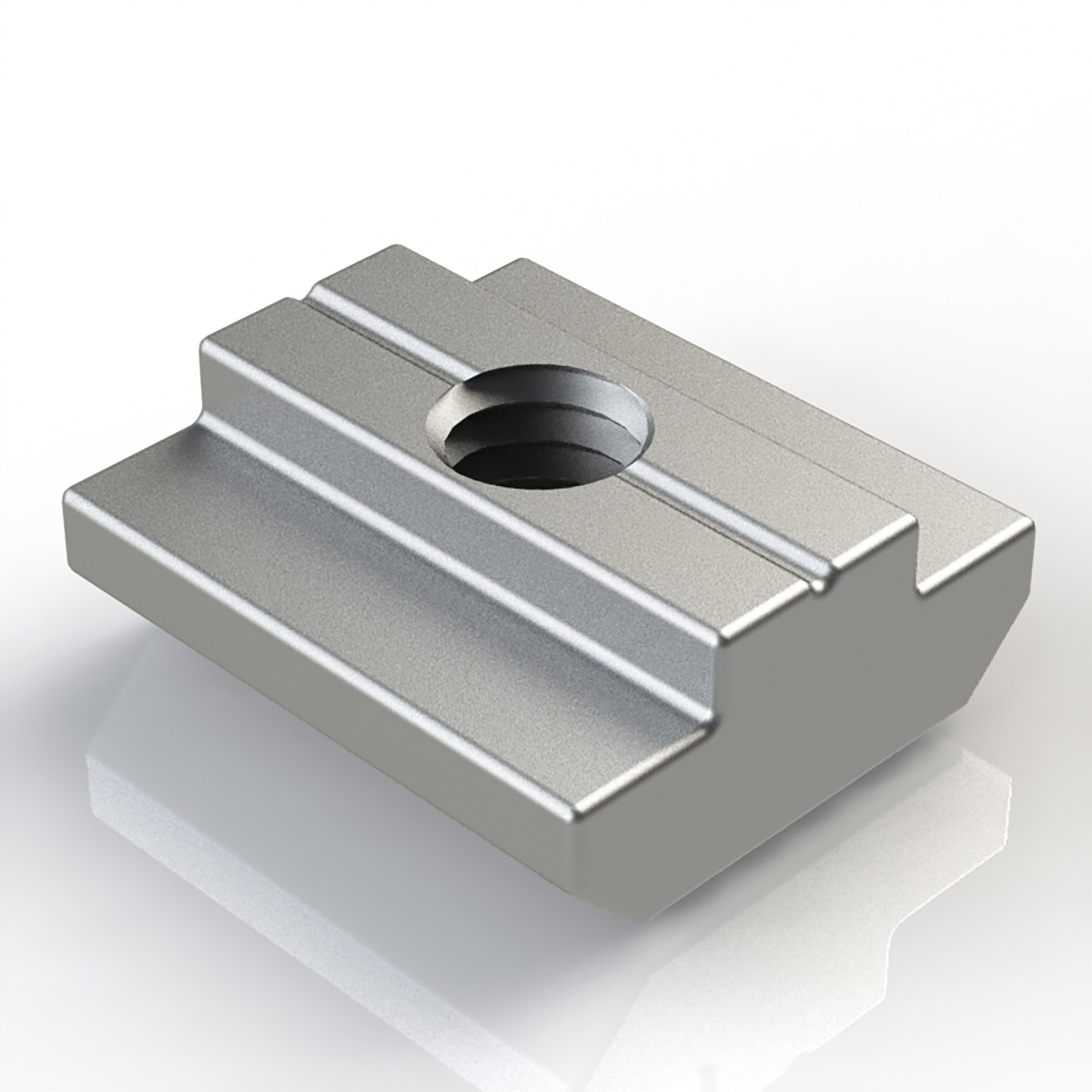

3. Сухарь пазовый М8, паз 8, арт 5071 - 1 шт.
    - или Сухарь пазовый алюминиевый, паз 8, М8, арт 5071AL - 1 шт.
    - или Сухарь пазовый с пружинкой паз 8, М8, серия 40 арт 5260 - 1 шт.

Для соединения "паз-паз":

1. Винт М8х20 (ISO7380 или DIN912)  - 2 шт.
2. Сухарь пазовый М8, паз 8, арт 5071 - 2 шт.
    - или Сухарь пазовый алюминиевый, паз 8, М8, арт 5071AL - 2 шт.
    - или Сухарь пазовый с пружинкой паз 8, М8, серия 40 арт 5260 - 2 шт.

При использовании конструкционного профиля с пазом 10 мм:

Для соединения "торец-торец":

1. Винт М8х30 (ISO7380 или DIN912)  - 2 шт.
2. Втулка резьбовая М12х1,5 / М8х1.25 - 2 шт.

Для соединения "торец-паз":

1. Винт М8х30 (ISO7380 или DIN912)  - 1 шт.
2. Втулка резьбовая М12х1,5 / М8х1.25 - 1 шт.
3. Винт М8х16 (ISO7380 или DIN912)  - 1 шт.
4. Сухарь пазовый М8, паз 10, арт 5074 - 1 шт.
    - или Сухарь пазовый алюминиевый, паз 10, М8, арт 5074AL - 1 шт.
    - или Сухарь пазовый c прижимным шариком, паз 10, М8 арт 5061 - 1 шт.

Для соединения "паз-паз":

1. Винт М8х12 (ISO7380 или DIN912)  - 2 шт.
2. Сухарь пазовый М8, паз 10, арт 5074 - 2 шт.
    - или Сухарь пазовый алюминиевый, паз 10, М8, арт 5074AL - 2 шт.
    - или Сухарь пазовый c прижимным шариком, паз 10, М8 арт 5061 - 2 шт.
    - или Сухарь пазовый c фиксатором, паз 10, М8 арт 2A11.A41A.01 - 2 шт.

Характеристики

Артикул:
2116
Профили:
с пазом 8 мм, серия 40, с пазом 10 мм, 40х40, 40х80, 40х120, 40х160
Материал:
Алюминий литой под давлением
Покрытие:
Порошковое полимерное покрытие
Тип сырья:
Первичное
Вес, кг:
0,138
Цвет:
Серый металлик (серебристый)

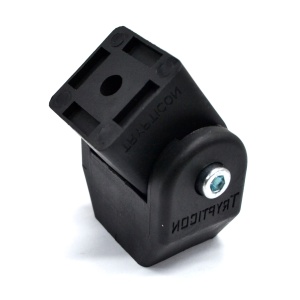

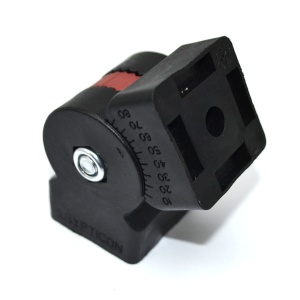

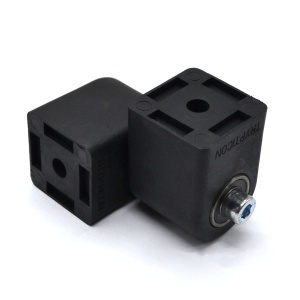

Возможные замены или аналоги для арт. 2116:

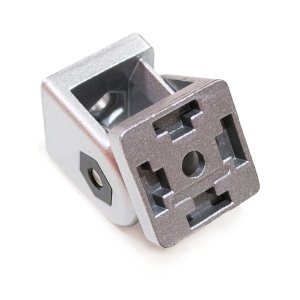

2024 | Шарнирное соединение для профилей 40х40 мм 2024 | Шарнирное соединение для профилей 40х40 мм
