2124 | Шарнирный соединитель к профилям 40х80 мм

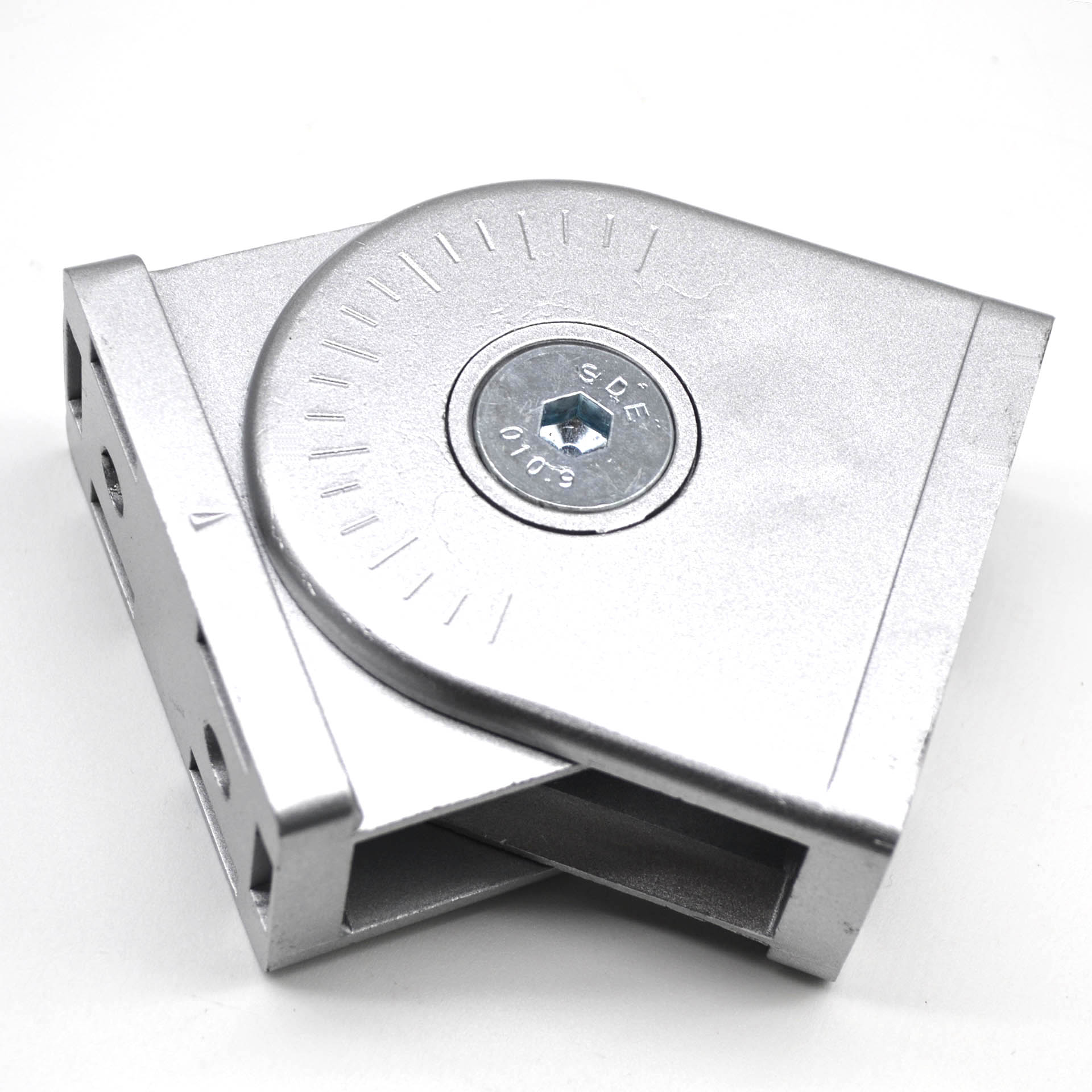

Шарнирный алюминиевый соединитель для профиля 40х80

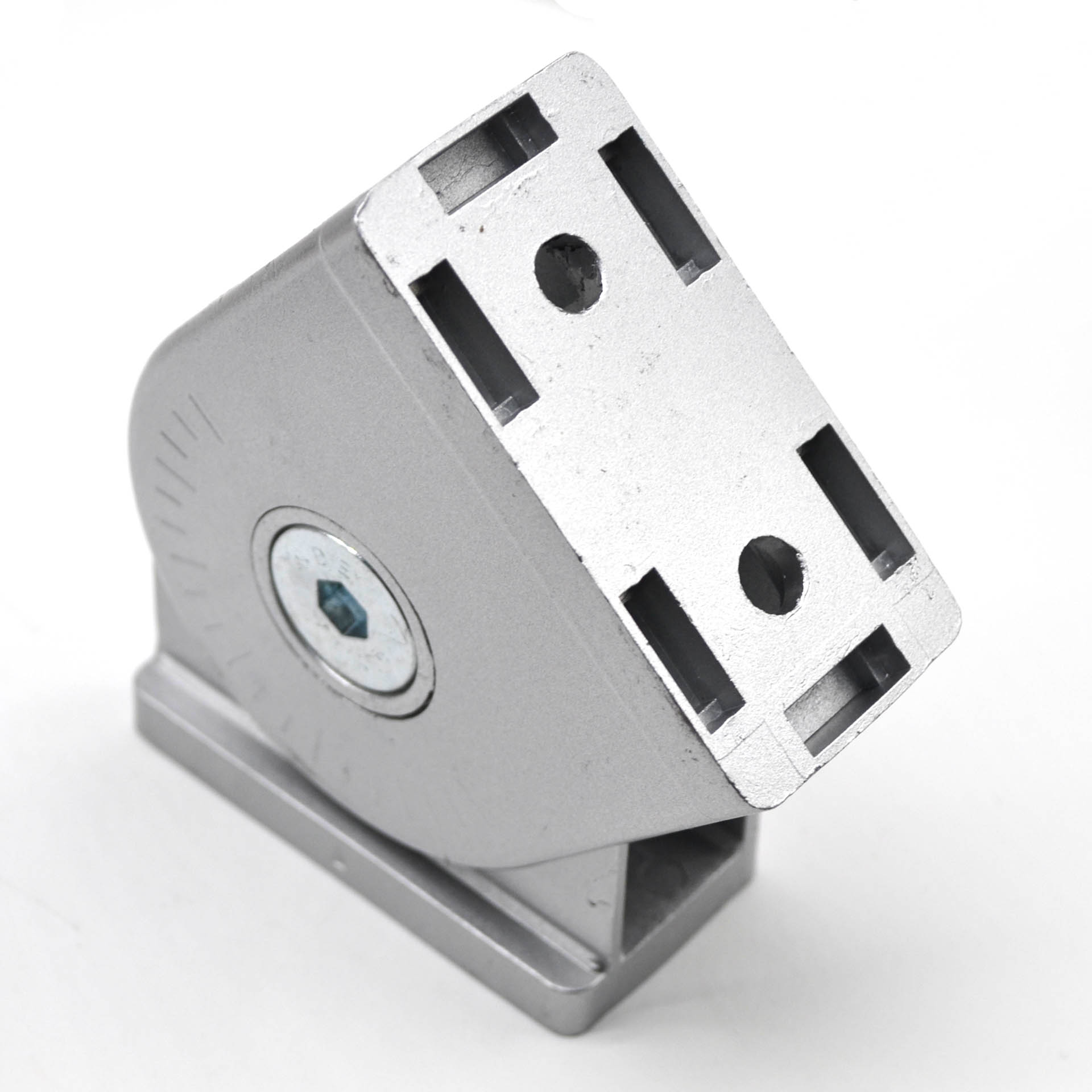

Подвижное регулируемое шарнирное соединение для профиля 40х80

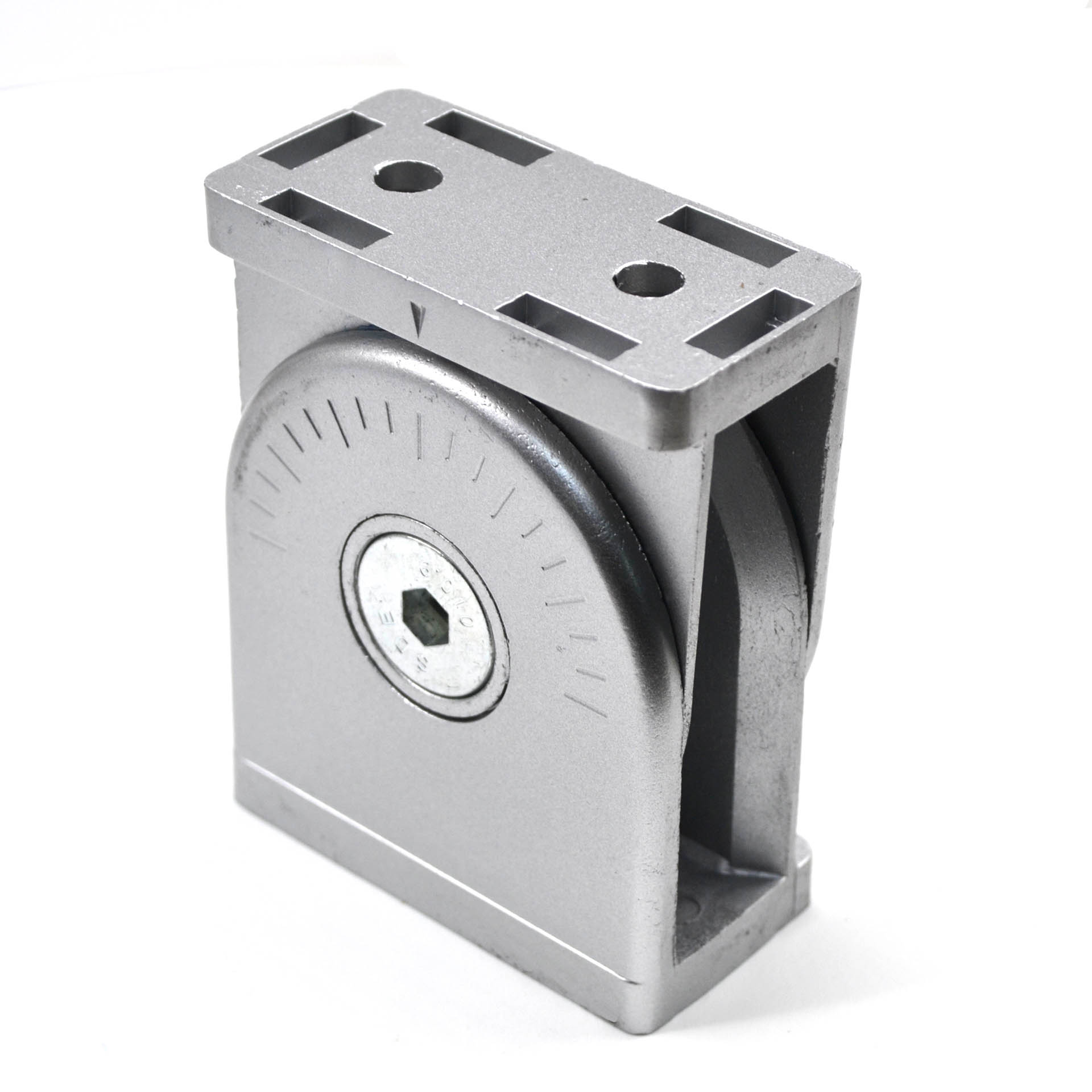

Регулируемый шарнир 40х80 для алюминиевого профиля

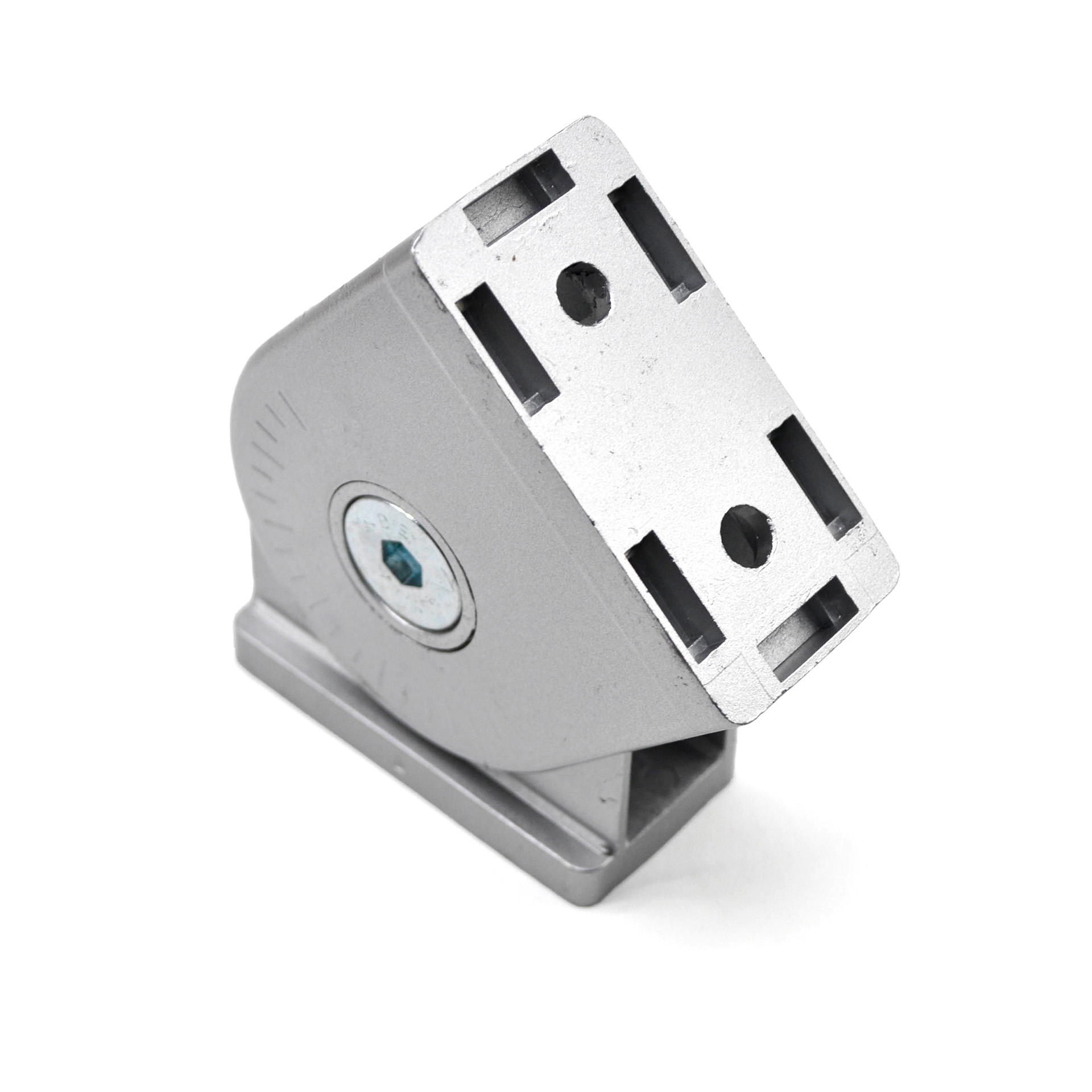

Алюминиевый шарнирный соединитель для профиля 40х80

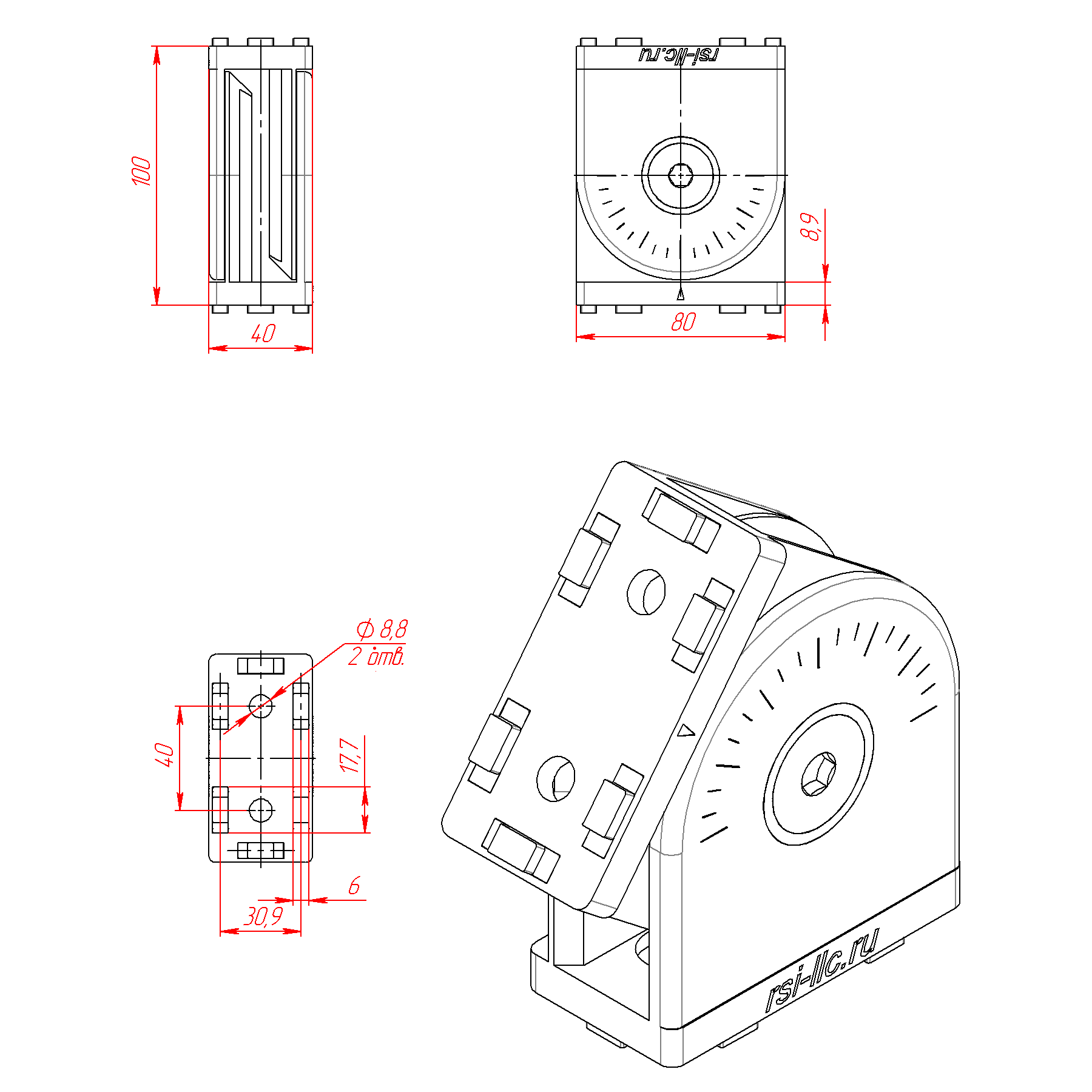

Чертёж алюминиевого шарнира для профилей 40х80
3 800.00 руб. от 1 шт.
( -5 % )
3 610.00 РУБ.
от 5 шт.
( -8 % )
3 496.00 РУБ.
от 10 шт.
( -10 % )
3 420.00 РУБ.
от 25 шт.
( -12 % )
3 344.00 РУБ.
от 50 шт.
( -15 % )
3 230.00 РУБ.
от 100 шт.
RSI
Количество
добавить
Наличие 2124 | Шарнирный соединитель к профилям 40х80 мм
НА СКЛАДЕ
≈ 10 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

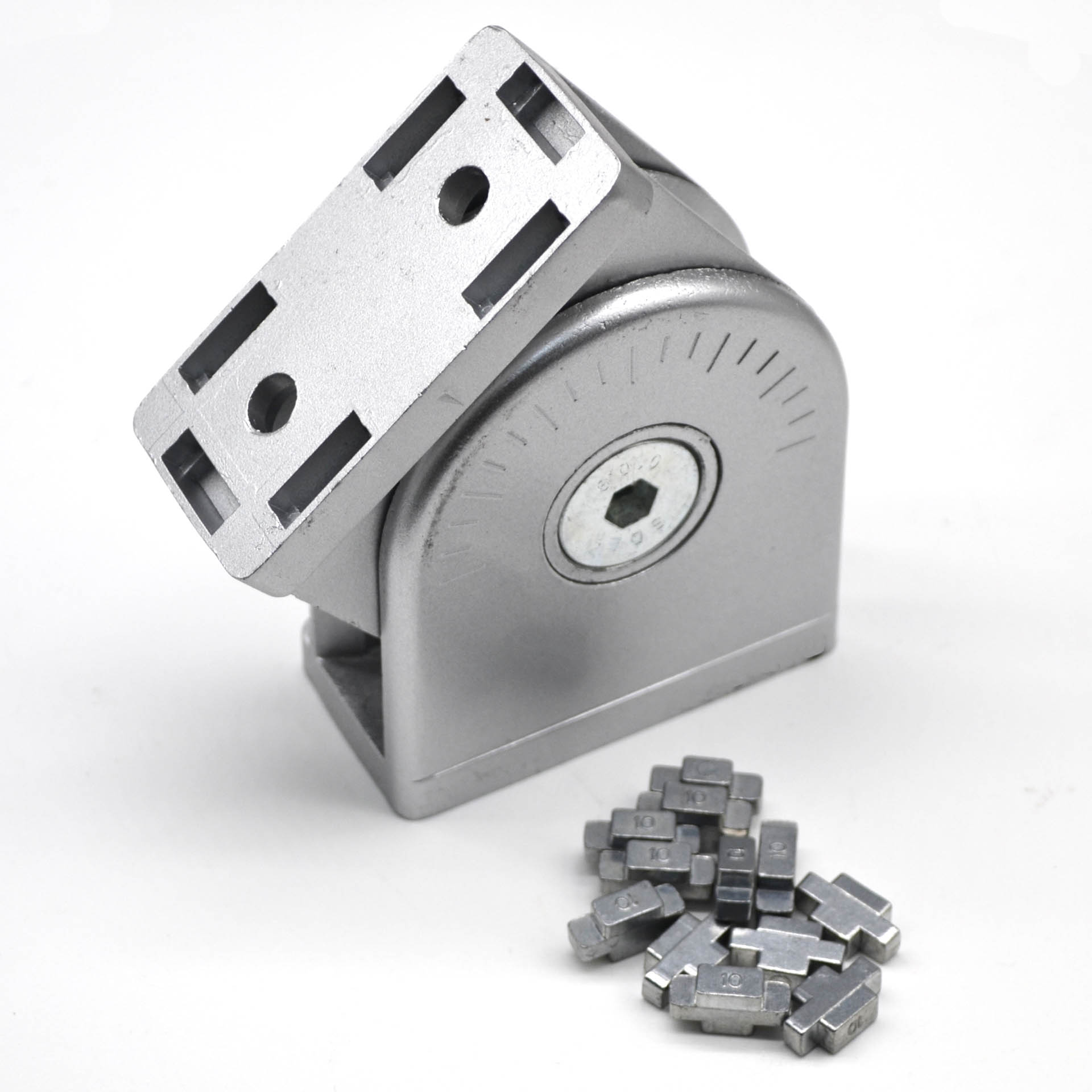

Алюминиевый подвижный шарнирный соединитель для профиля 40х80. Позволяет зафиксировать профиль под любым углом в пределах 180°. В комплекте находятся 12 вставок для более удобного монтажа шарнира.

Соединитель можно устанавливать:
1. Торец к торцу.
2. Паз к торцу.
3. Паз к пазу.
Загрузить:
- 3D модель (2124.step)
- Чертеж  (2124.pdf)
Не забудьте купить комплект крепежа к шарнирному соединению арт. 2124:

При использовании конструкционного профиля с пазом 8 мм:

Для соединения "торец-торец":

1. Винт М8х30 (ISO7380 или DIN912)  - 4 шт.

Для соединения "торец-паз":

1. Винт М8х30 (ISO7380 или DIN912)  - 2 шт.
2. Винт М8х20 (ISO7380 или DIN912)  - 2 шт.
3. Сухарь пазовый М8, паз 8, арт 5071 - 2 шт.
    - или Сухарь пазовый алюминиевый, паз 8, М8, арт 5071AL - 2 шт.
    - или Сухарь пазовый с пружинкой паз 8, М8, серия 40 арт 5260 - 2 шт.

Для соединения "паз-паз":

1. Винт М8х20 (ISO7380 или DIN912)  - 4 шт.
2. Сухарь пазовый М8, паз 8, арт 5071 - 4 шт.
    - или Сухарь пазовый алюминиевый, паз 8, М8, арт 5071AL - 4 шт.
    - или Сухарь пазовый с пружинкой паз 8, М8, серия 40 арт 5260 - 4 шт.

При использовании конструкционного профиля с пазом 10 мм:

Для соединения "торец-торец":

1. Винт М8х30 (ISO7380 или DIN912)  - 4 шт.
2. Втулка резьбовая М12х1,5 / М8х1.25 - 4 шт.

Для соединения "торец-паз":

1. Винт М8х30 (ISO7380 или DIN912)  - 2 шт.
2. Втулка резьбовая М12х1,5 / М8х1.25 - 2 шт.
3. Винт М8х16 (ISO7380 или DIN912)  - 2 шт.
4. Сухарь пазовый М8, паз 10, арт 5074 - 2 шт.
    - или Сухарь пазовый алюминиевый, паз 10, М8, арт 5074AL - 2 шт.
    - или ухарь пазовый c прижимным шариком, паз 10, М8 арт 5061 - 2 шт.

Для соединения "паз-паз":

1. Винт М8х12 (ISO7380 или DIN912)  - 4 шт.
2. Сухарь пазовый М8, паз 10, арт 5074 - 4 шт.
    - или Сухарь пазовый алюминиевый, паз 10, М8, арт 5074AL - 4 шт.
    - или ухарь пазовый c прижимным шариком, паз 10, М8 арт 5061 - 4 шт.

Характеристики

Артикул:
 2124
Профили:
 с пазом 8 мм, с пазом 8 мм, серия 40, с пазом 10 мм, 40х40, 40х80, 40х120, 40х160
Материал:
 Алюминий литой под давлением
Тип сырья:
 Первичное
Вес, кг:
 0.566
Цвет:
 Серый
