Описание

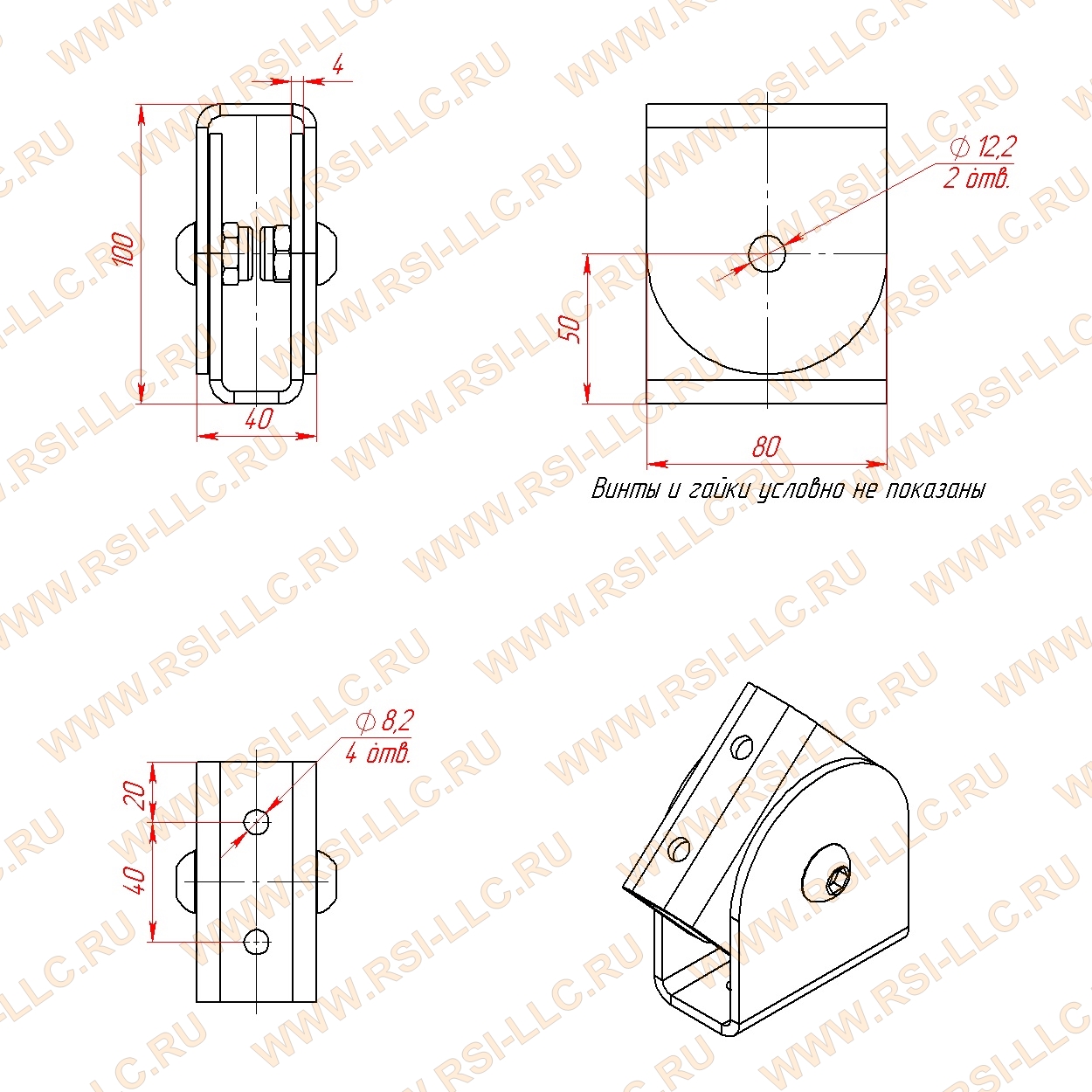

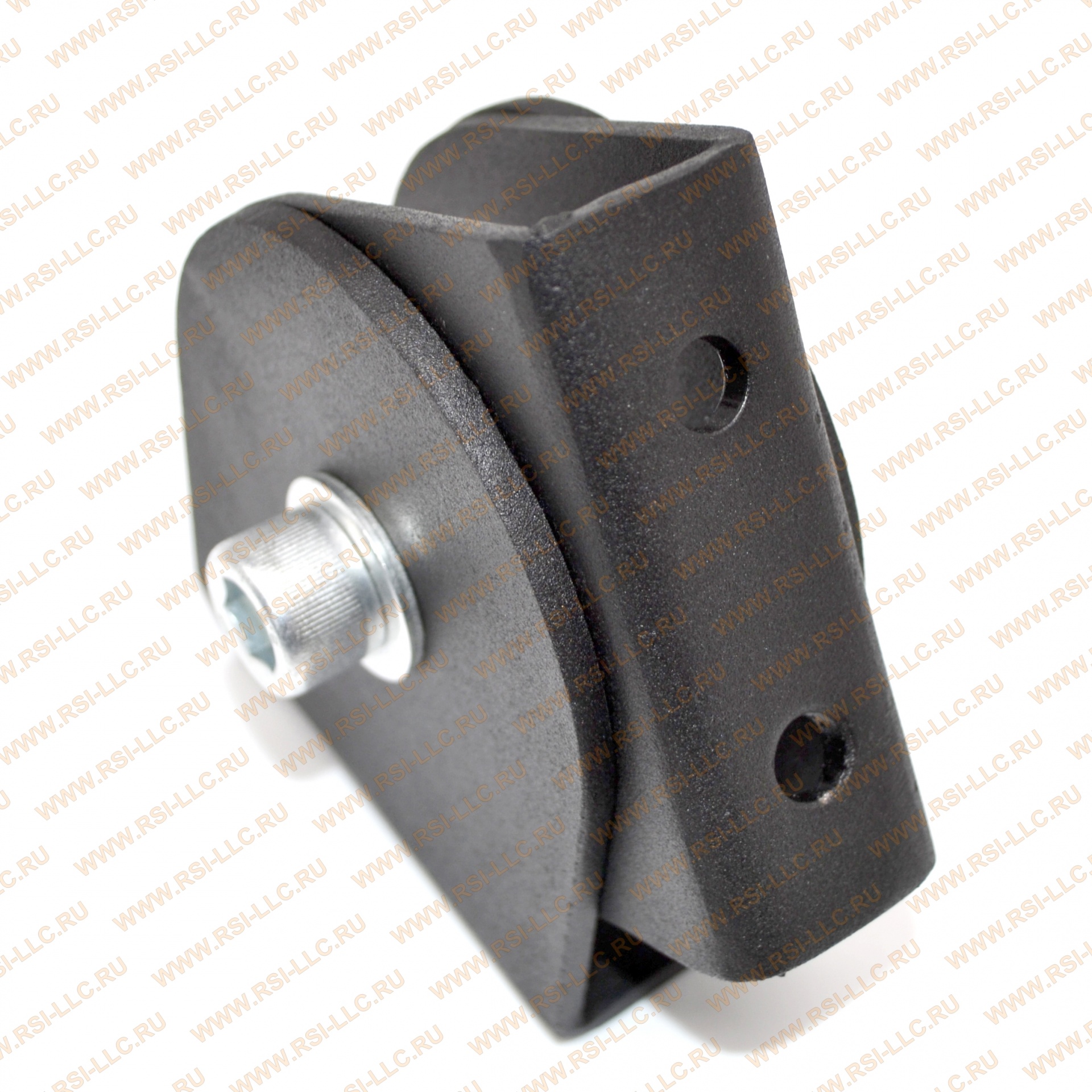

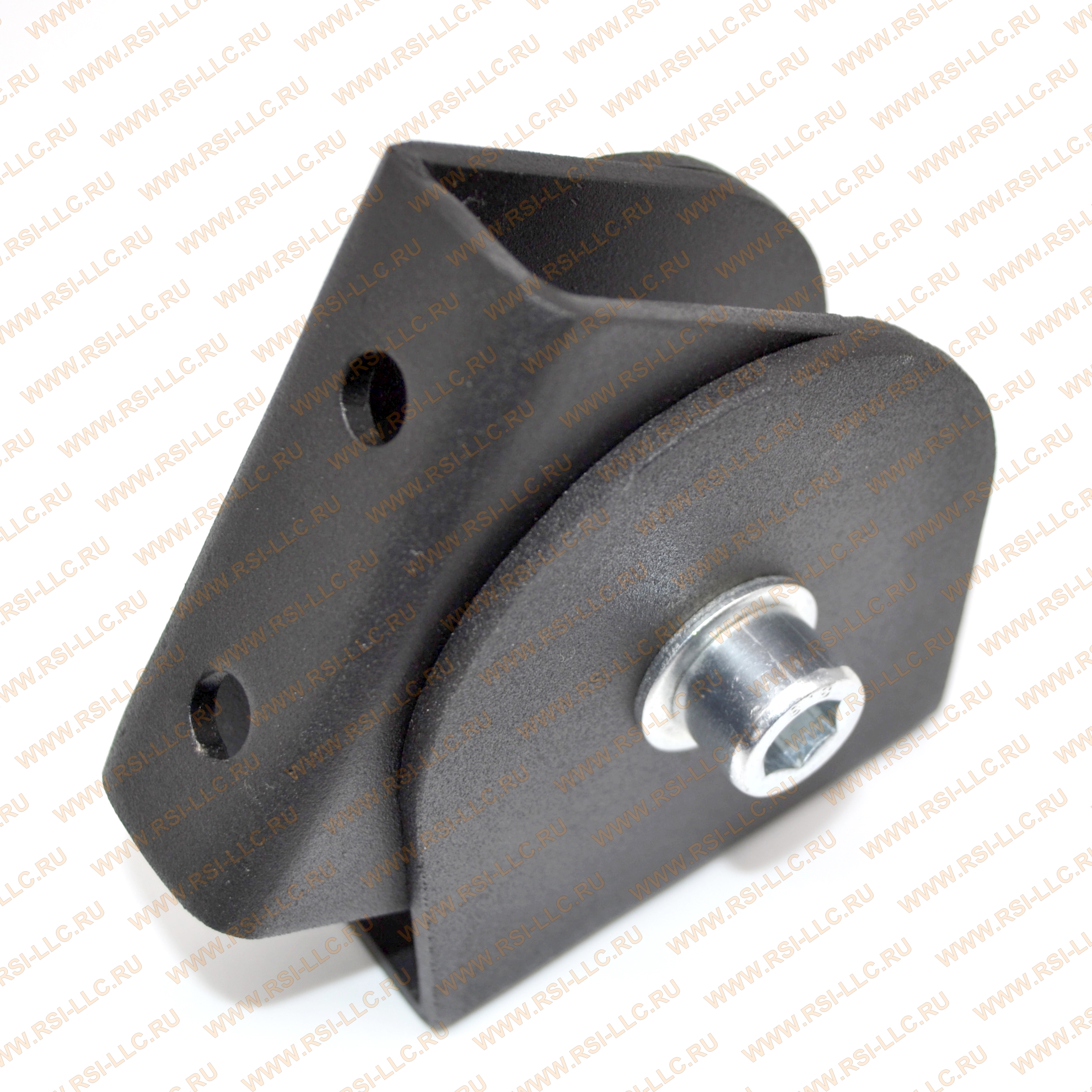

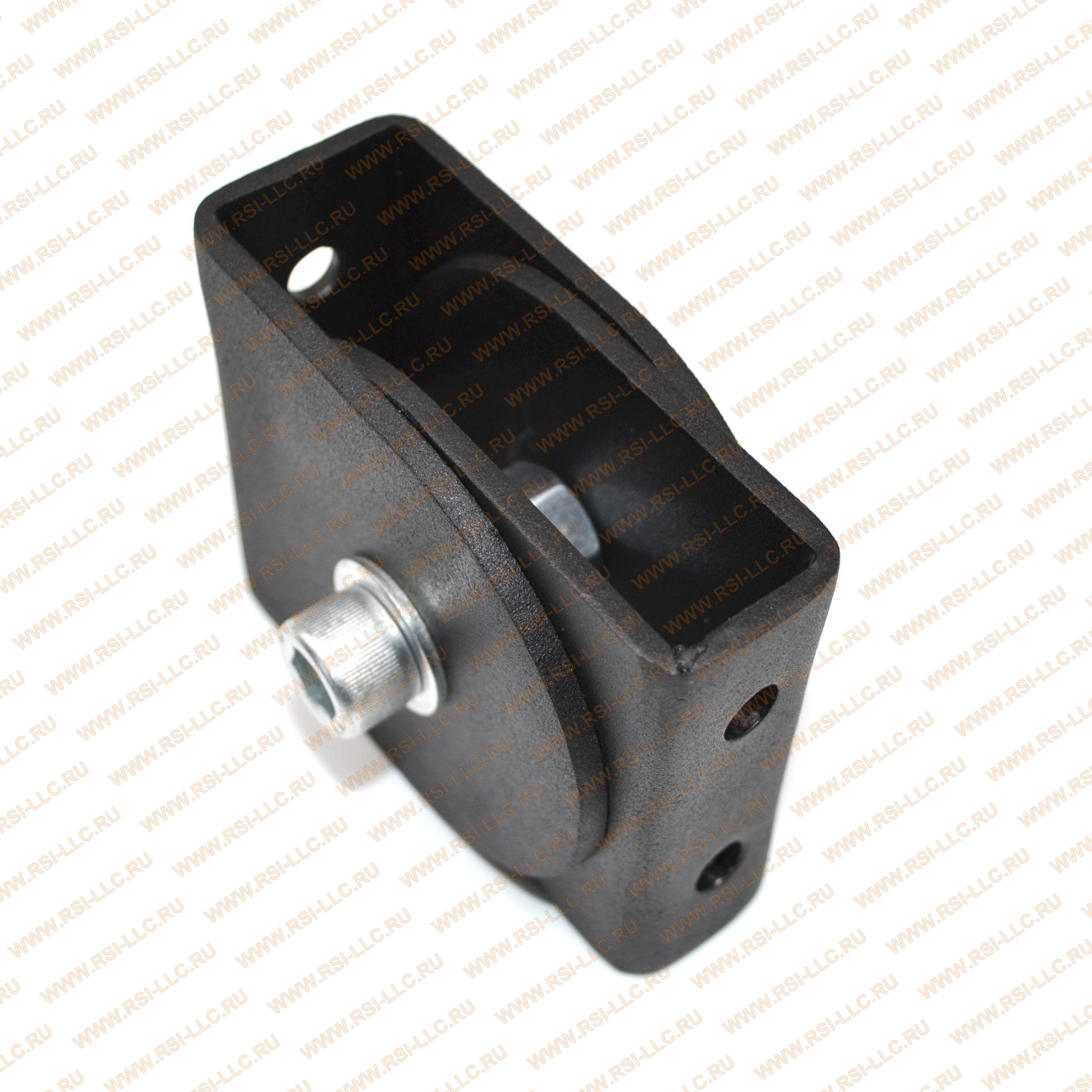

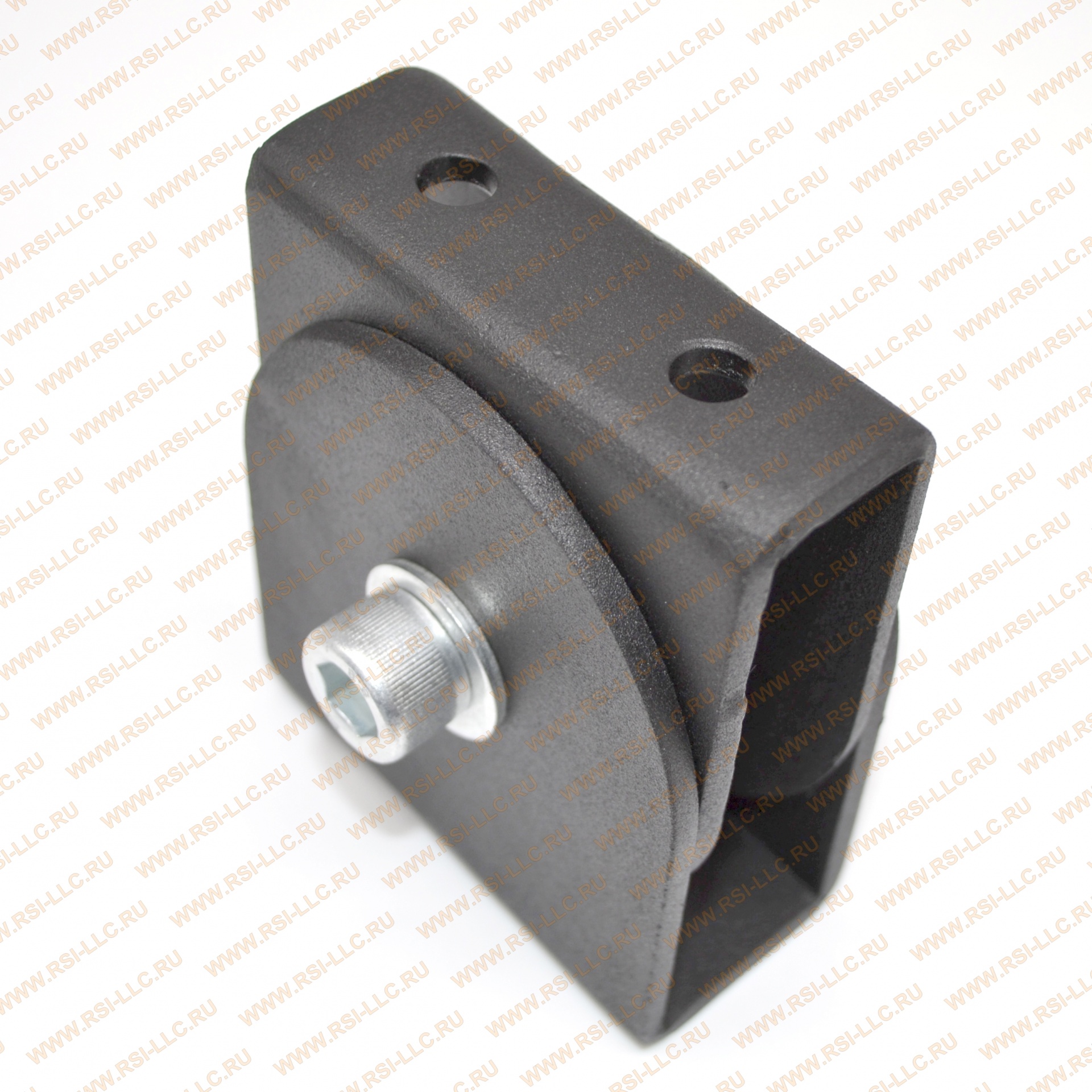

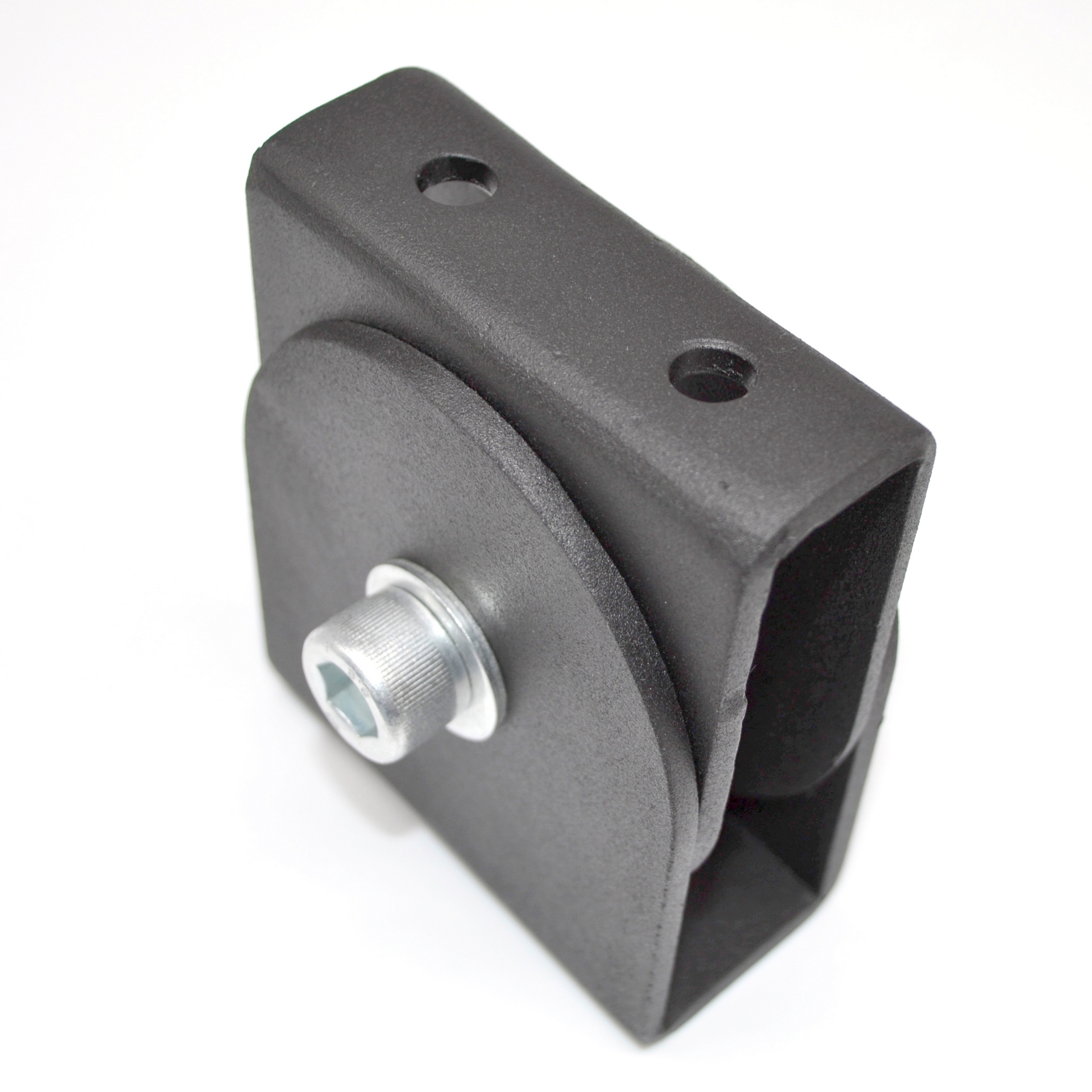

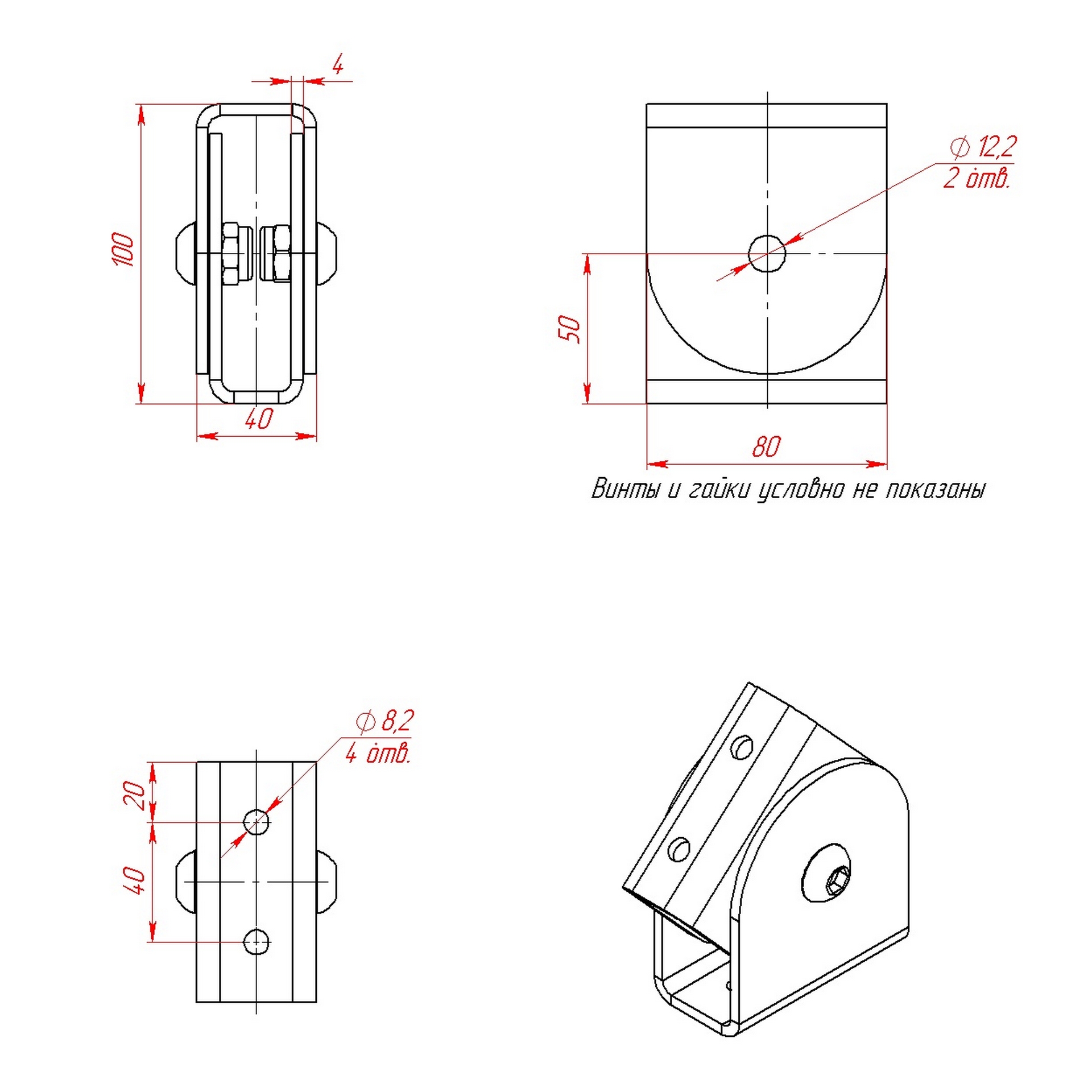

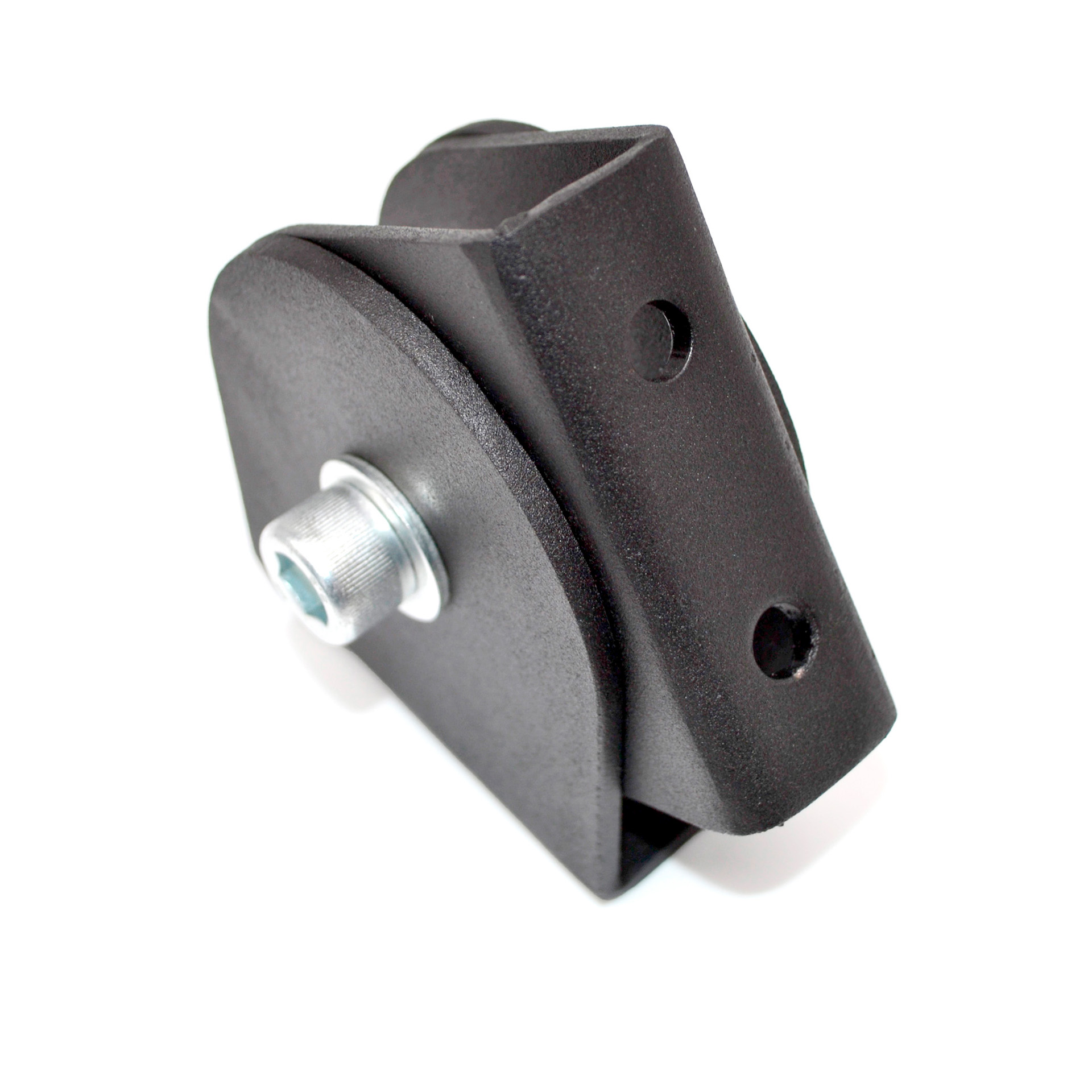

Используется для обеспечения жесткого или подвижного регулируемого соединения профилей серии 40 с пазом 8 мм под любым углом в пределах 180°
Материал - сталь толщиной 4 мм.
Варианты установки соединителя:
1. Торец к торцу.
2. Паз к торцу.
3. Паз к пазу.
Загрузить:
- 3D модель (
4080180-1.step)
Не забудьте купить комплект крепежа к шарнирному соединителю 40х80 арт. 4080180-1
К профилям 40х80 соединение торец-торец
1. Винт М8х20 ISO7380 или Винт М8х20 DIN912 - 4 шт.
К профилям 40х80 соединение торец-паз
2. Винт М8х20 ISO7380 или Винт М8х20 DIN912 - 2 шт.
2. Сухарь М8 паз 8 серия 30 арт. 5068 или Сухарь пазовый с фиксатором М8 серия 30 арт. 2A12 - 2 шт.
3. Винт М8х12 ISO7380 или Винт М8х12 DIN912- 2 шт.
К профилям 40х80 соединение паз-паз
1. Сухарь М8 паз 8 серия 30 арт. 5068 Сухарь пазовый с фиксатором М8 серия 30 арт. 2A12 - 4 шт.
2. Винт М8х12 ISO7380 или Винт М8х12 DIN912 - 4 шт.
Характеристики
|
|
4080180-1 |
|
|
с пазом 8 мм, серия 40, 40х40, 40х80, 40х120, 40х160 |
|
|
Сталь 4 мм |
|
|
Порошковое полимерное покрытие |
|
|
0,960 |
|
|
Черный муар |
