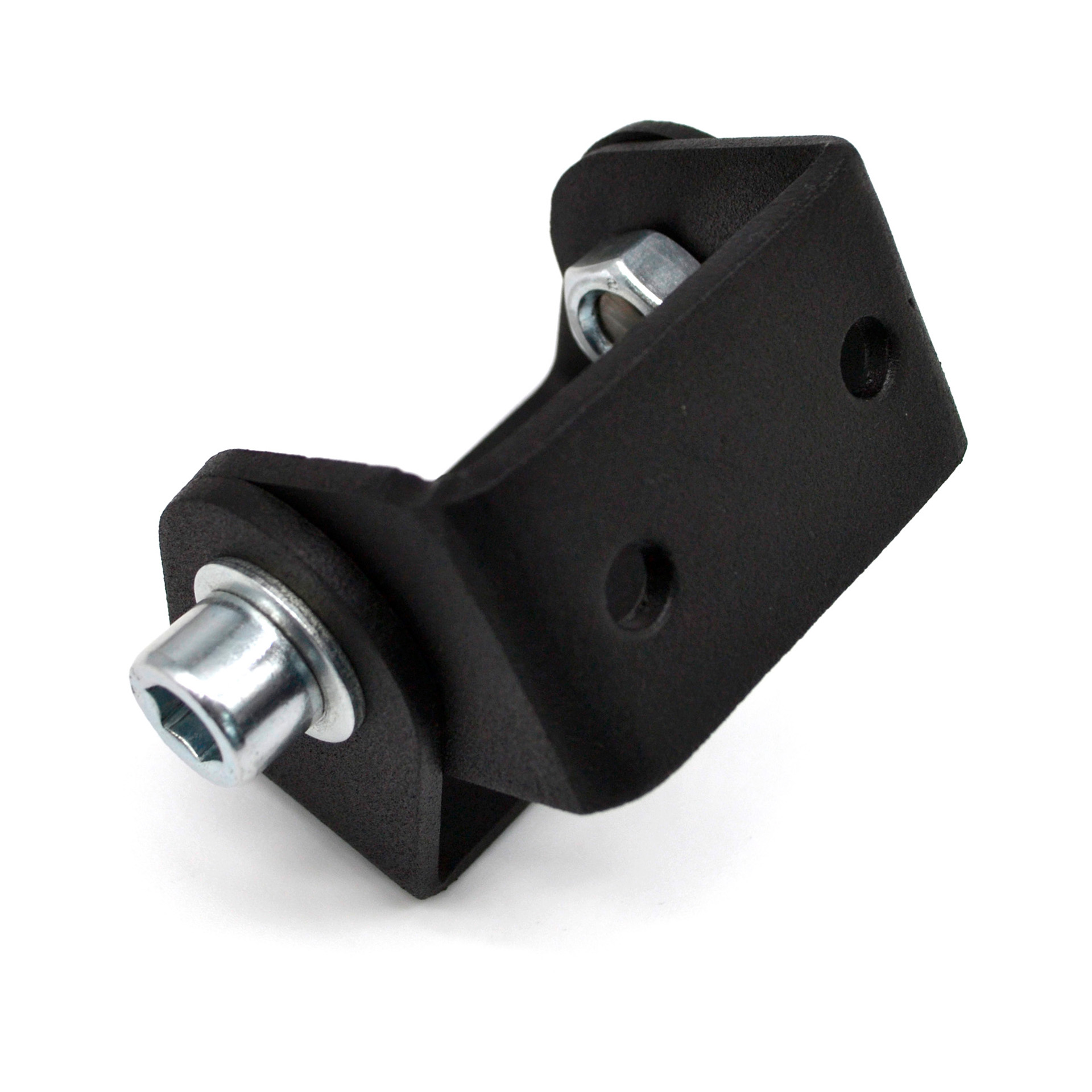

Стальное шарнирное соединение 80х40

808.00 руб. от 1 шт.

Количество

добавить

НА СКЛАДЕ
≈ 4 шт.

Товар отсутствует или в наличии недостаточно?
Срок под заказ: 2-5 рабочих дней

Обеспечивает жесткое или подвижное соединения в конструкциях с использованием алюминиевых профилей серии 40 под любым углом в пределах 180°.

Материал - сталь толщиной 4 мм.

Варианты установки соединителя:
1. Торец к торцу.
2. Паз к торцу.
3. Паз к пазу.

Загрузить:
- 3D модель (4080180-2.step)

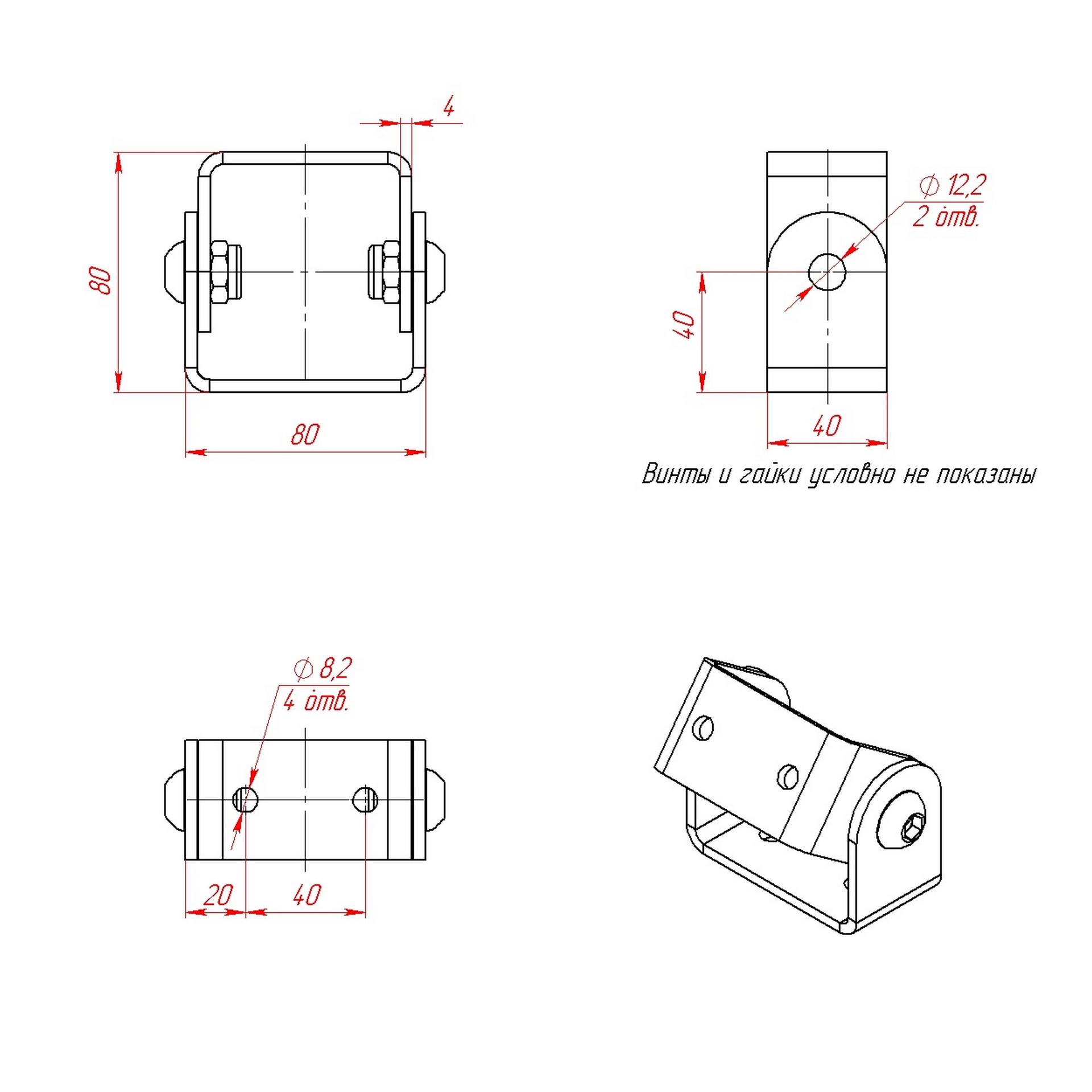

- Чертеж (4080180-2.pdf)

Не забудьте купить комплект крепежа к шарнирному соединителю 40х80 арт. 4080180-2

К профилям 40х80 соединение торец-торец

1. Винт М8х20 ISO7380 или Винт М8х20 DIN912 - 4 шт.

К профилям 40х80 соединение торец-паз

2. Винт М8х20 ISO7380 или Винт М8х20 DIN912 - 2 шт.

2. Сухарь М8 паз 8 серия 30 арт. 5068 или Сухарь пазовый с фиксатором М8 серия 30 арт. 2A12 - 2 шт.

3. Винт М8х12 ISO7380 или Винт М8х12 DIN912- 2 шт.

К профилям 40х80 соединение паз-паз

1. Сухарь М8 паз 8 серия 30 арт. 5068 Сухарь пазовый с фиксатором М8 серия 30 арт. 2A12 - 4 шт.

2. Винт М8х12 ISO7380 или Винт М8х12 DIN912 - 4 шт.

Артикул:	4080180-2
Профили:	с пазом 8 мм, серия 40, 40х40, 40х80, 40х120, 40х160
Материал:	Сталь 4 мм
Покрытие:	Порошковое полимерное покрытие
Вес, кг:	0,438
Цвет:	Черный муар
