Шарнирное соединение 80х80

Шарнирное соединение для конструкционных профилей 80х80

Подвижное регулируемое соединение профилей 80х80

Арт. 2120 шарнирное крепление профилей 80х80

Шарнирное соединение профилей 80х80, арт. 2120

3 495.00 руб.

Цена за 1 шт.

Количество

В корзину

Наличие 2120 | Шарнирное соединение для профилей 80х80 мм

ПОД
ЗАКАЗ

Калькулятор прогиба алюминиевого конструкционного профиля

КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Видео о товаре:

Просмотреть ▼

Описание

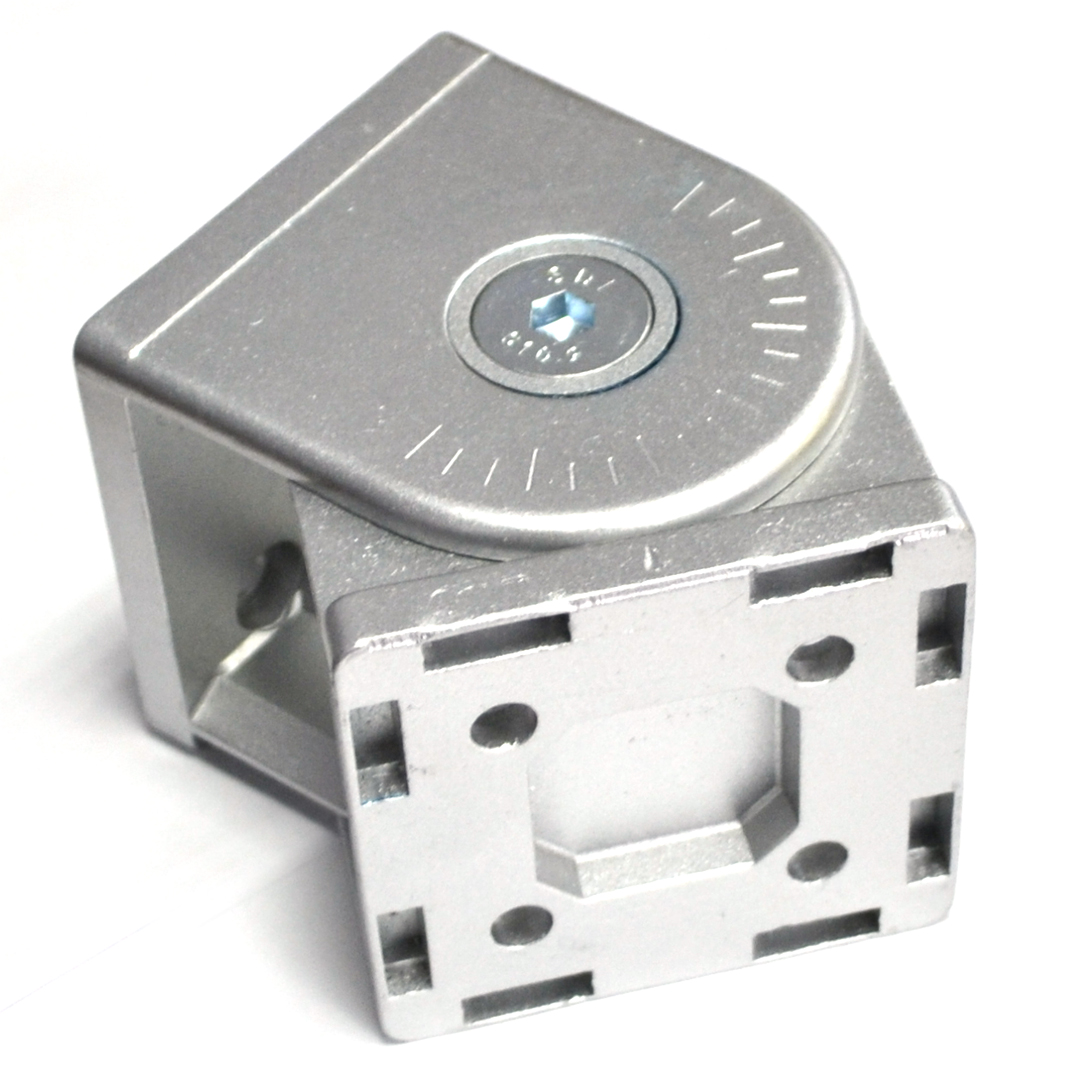

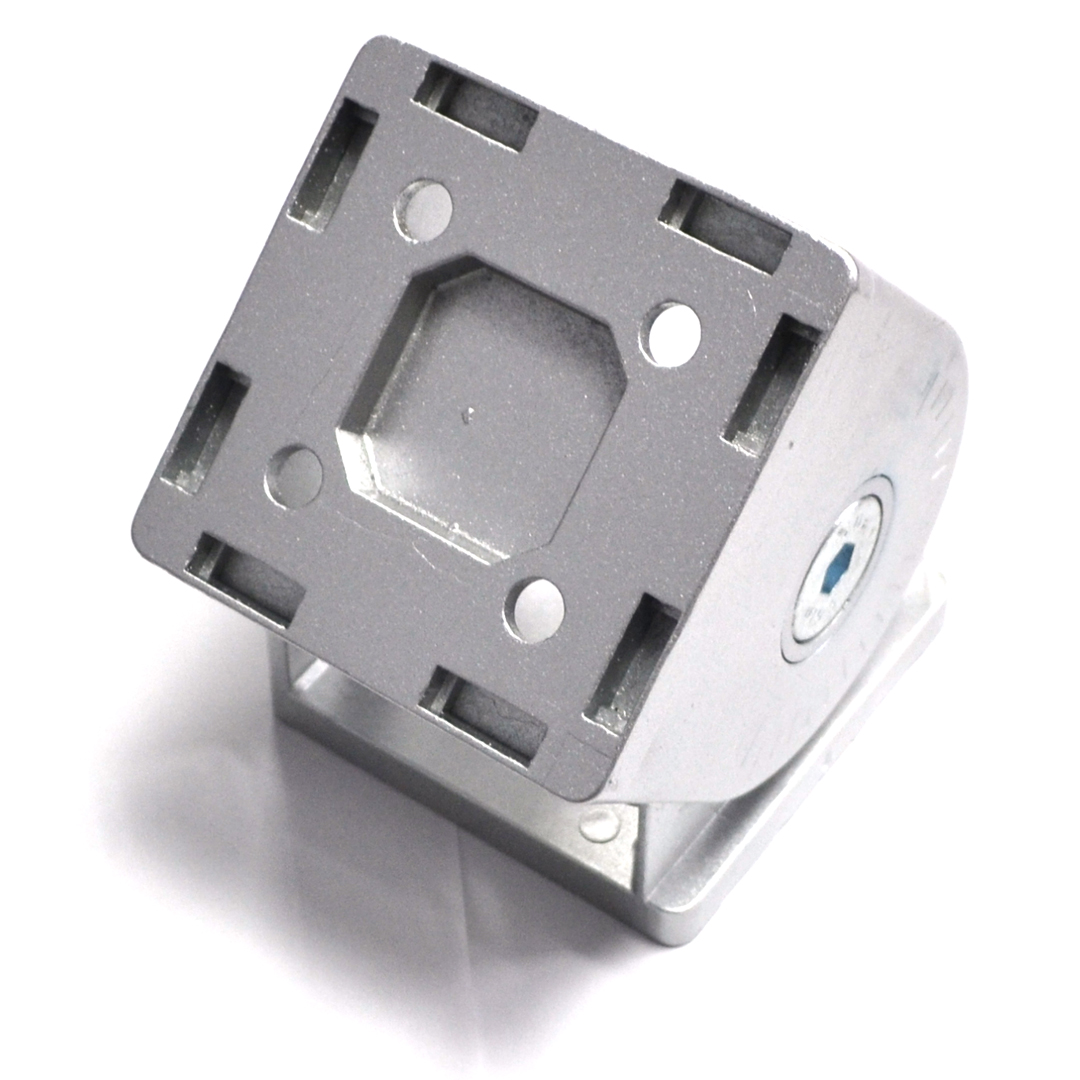

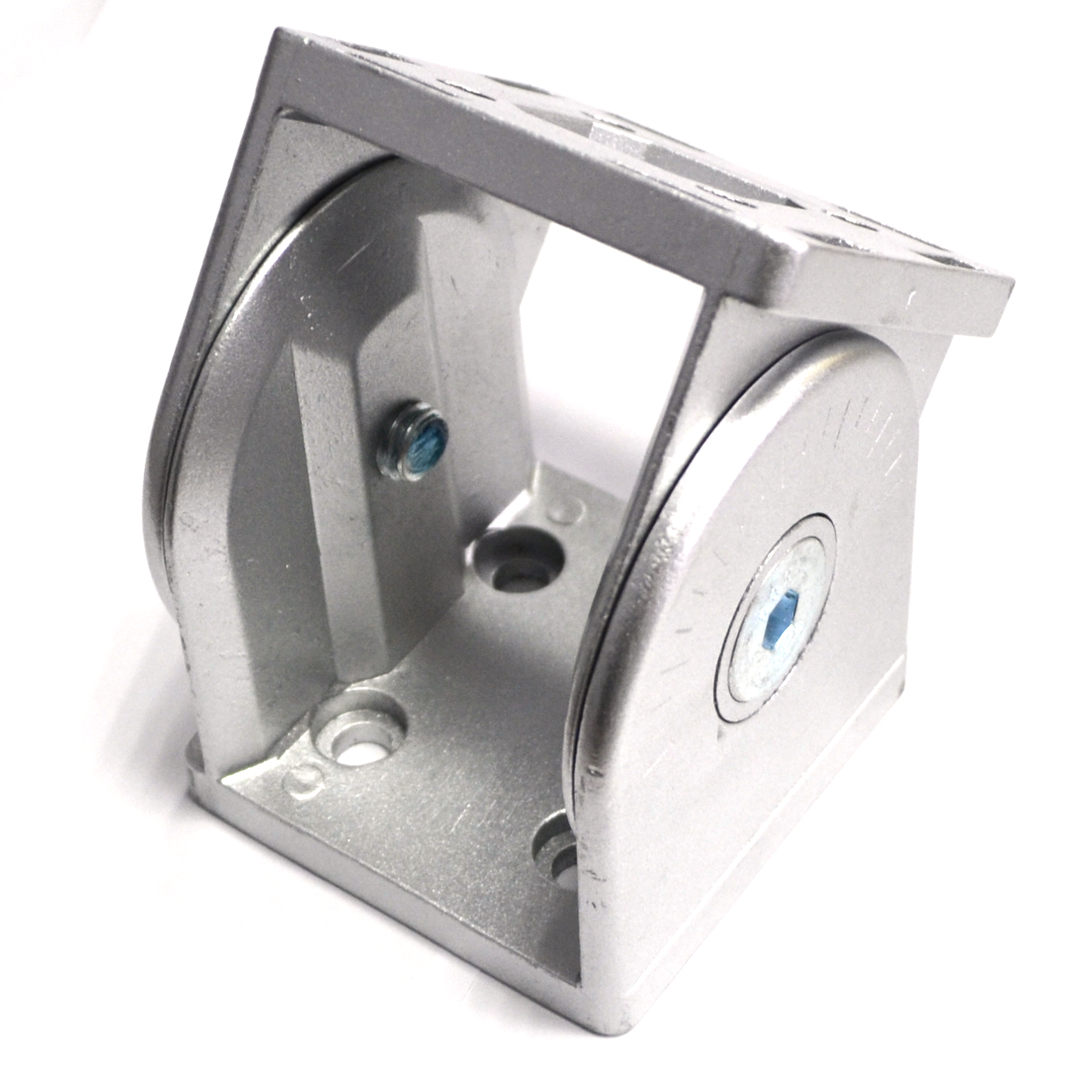

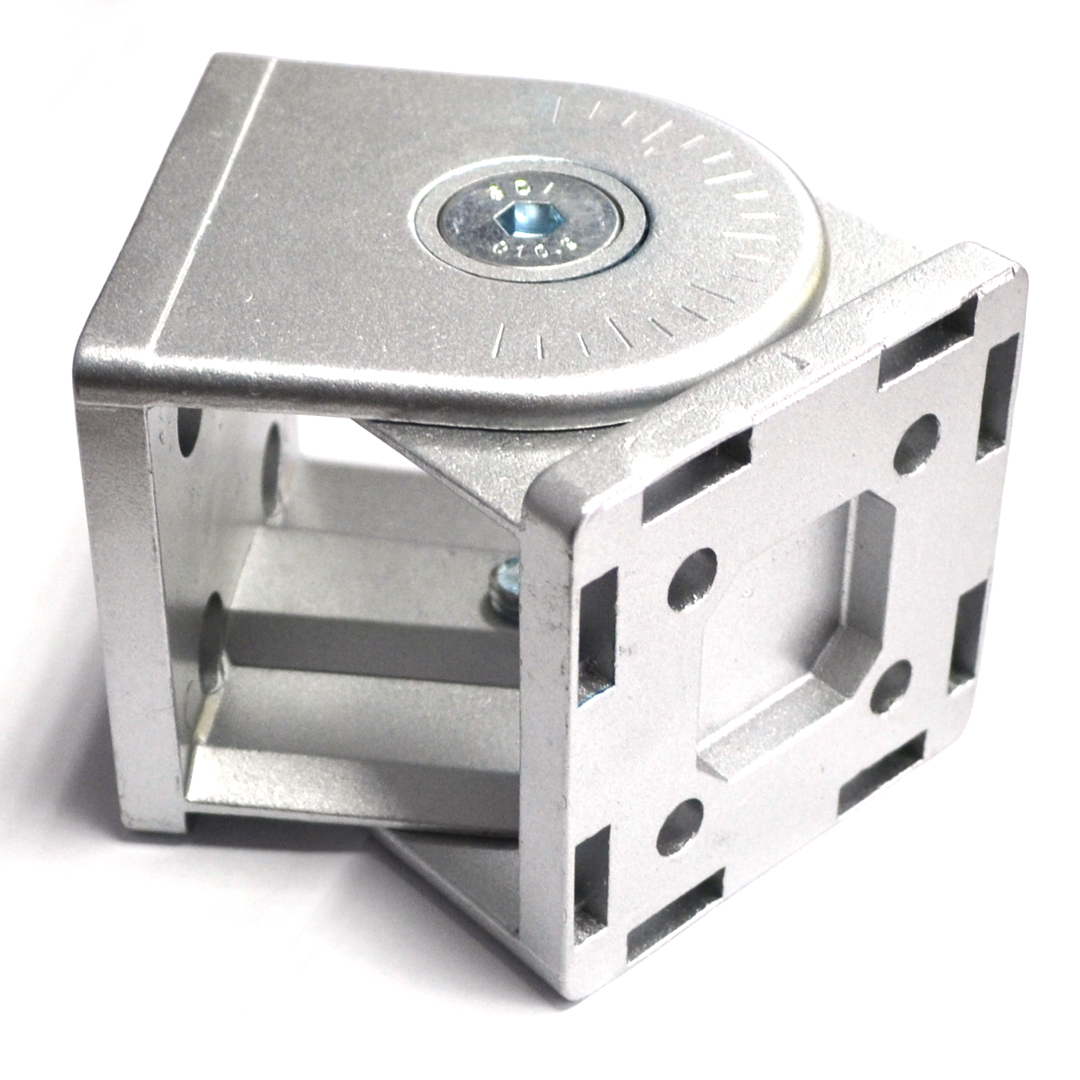

Шарнирные соединения артикул 2120 предназначены для жесткого или подвижного соединения профилей 80х80 под любым углом в пределах 180°

Изготовлены из алюминия методом точного литья.

Соединитель можно устанавливать:
1. Торец к торцу.
2. Паз к торцу.
3. Паз к пазу.

Загрузить:

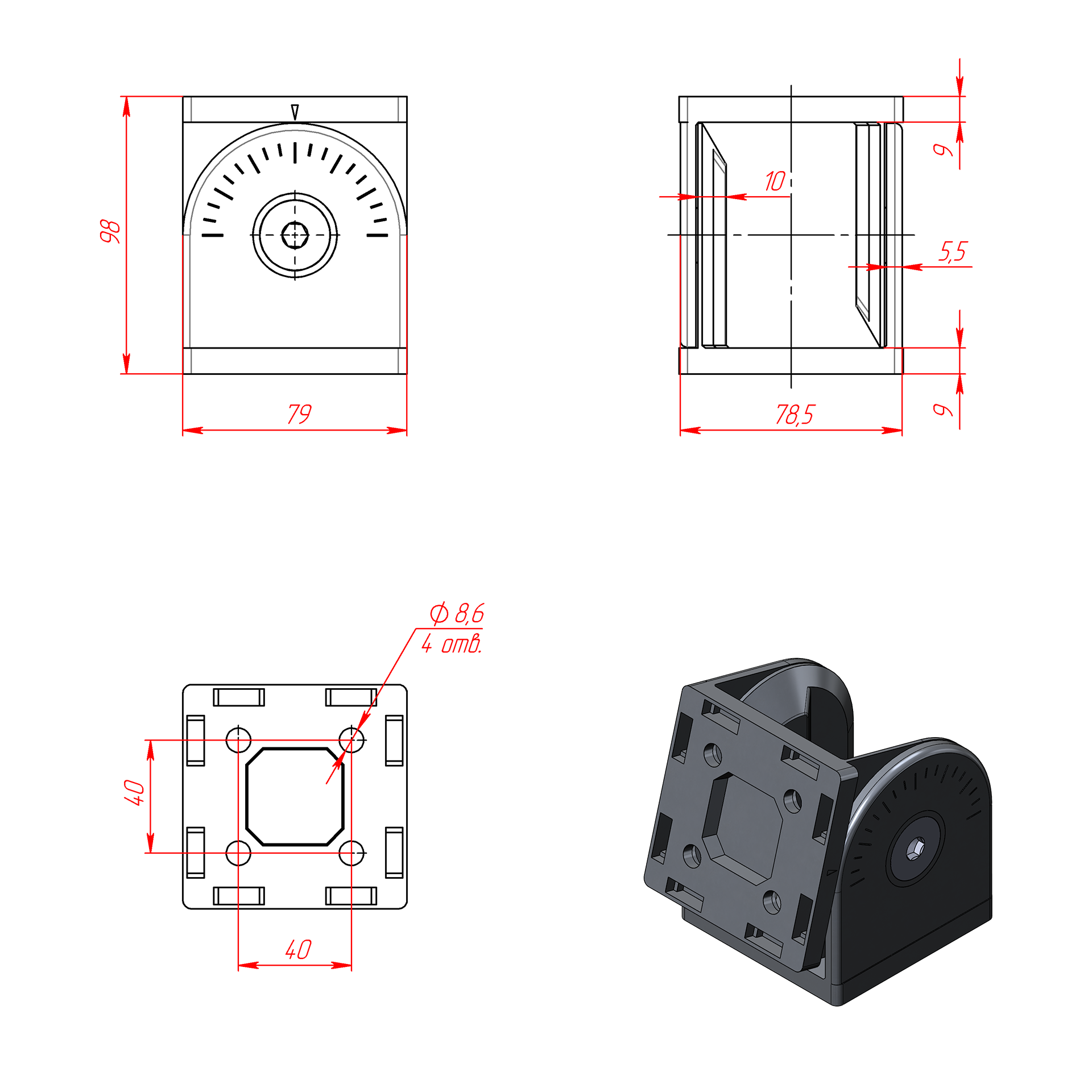

- 3D модель (2120.STEP)

Не забудьте купить комплект крепежа к шарнирному соединителю 80х80 арт. 2120

К профилям 80х80 соединение торец-торец

1. Винт М8х25 ISO7380 - 8 шт.

К профилям 80х80 соединение торец-паз

1. Винт М8х25 ISO7380 - 4 шт.

2. Сухарь М8 паз 8 серия 40 арт. 5071 - 4 шт. | или закладной сухарь с пружинкой М8 арт. 5260 - 4 шт.

3. Винт М8х20 ISO7380 - 4 шт.

К профилям 80х80 соединение паз-паз

1. Сухарь М8 паз 8 серия 40 арт. 5071 - 8 шт. | или закладной сухарь с пружинкой М8 арт. 5260 - 8 шт.

2. Винт М8х20 ISO7380 - 8 шт.

Характеристики

Артикул:	2120
Профили:	80х80, 80х120, 80х160
Материал:	Алюминий литой под давлением
Покрытие:	Порошковое полимерное покрытие
Тип сырья:	Первичное
Вес, кг:	1.710
Цвет:	Серый металлик (серебристый)
