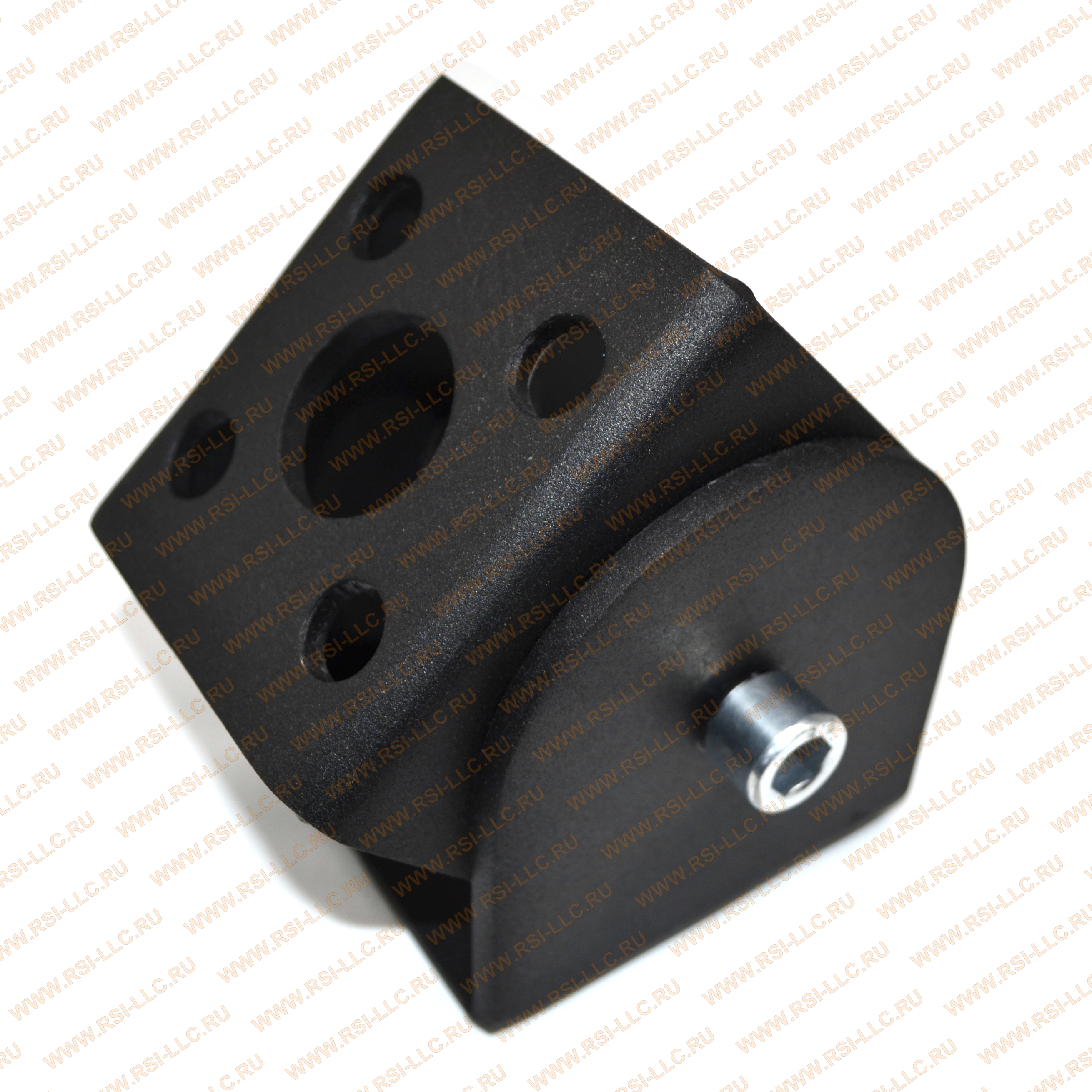

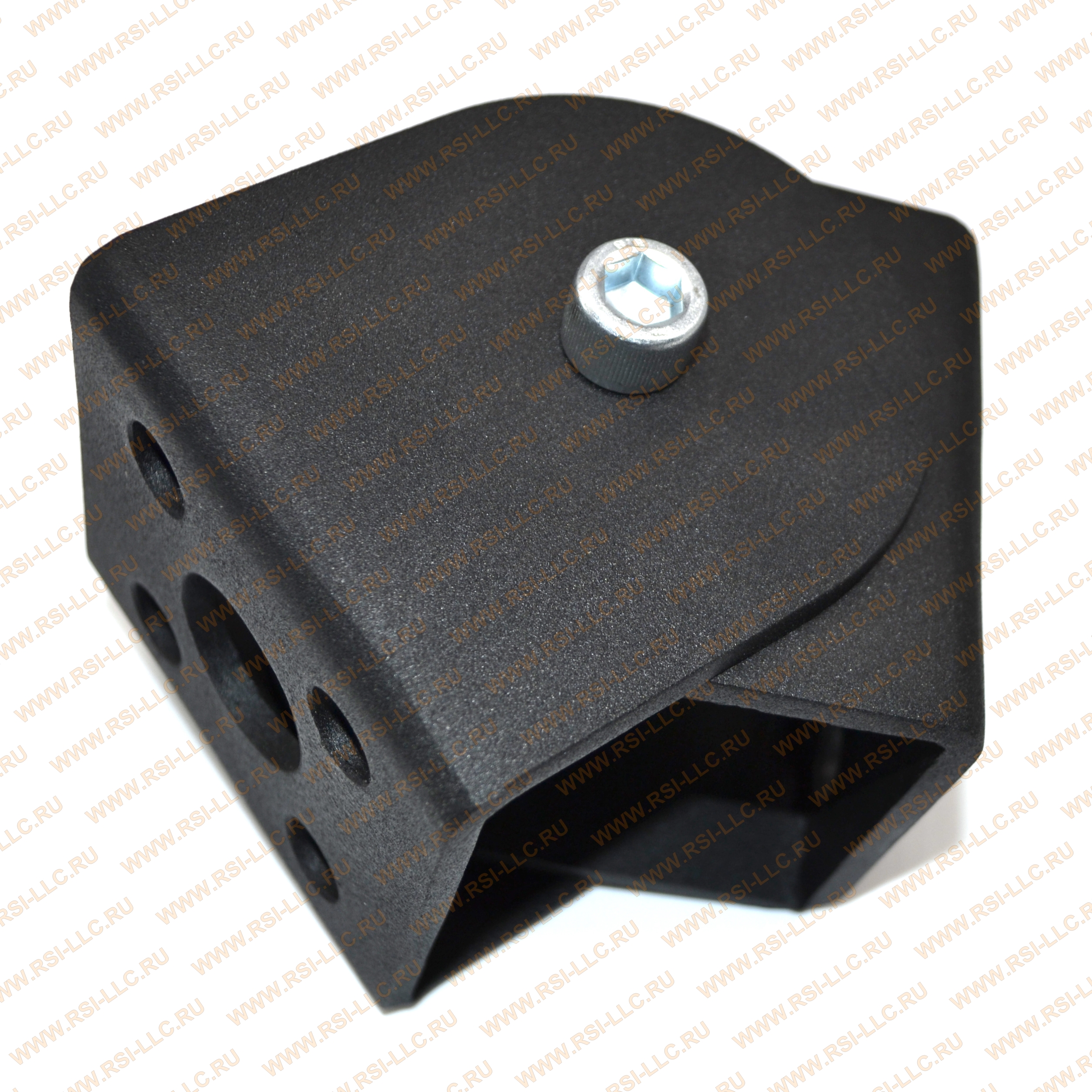

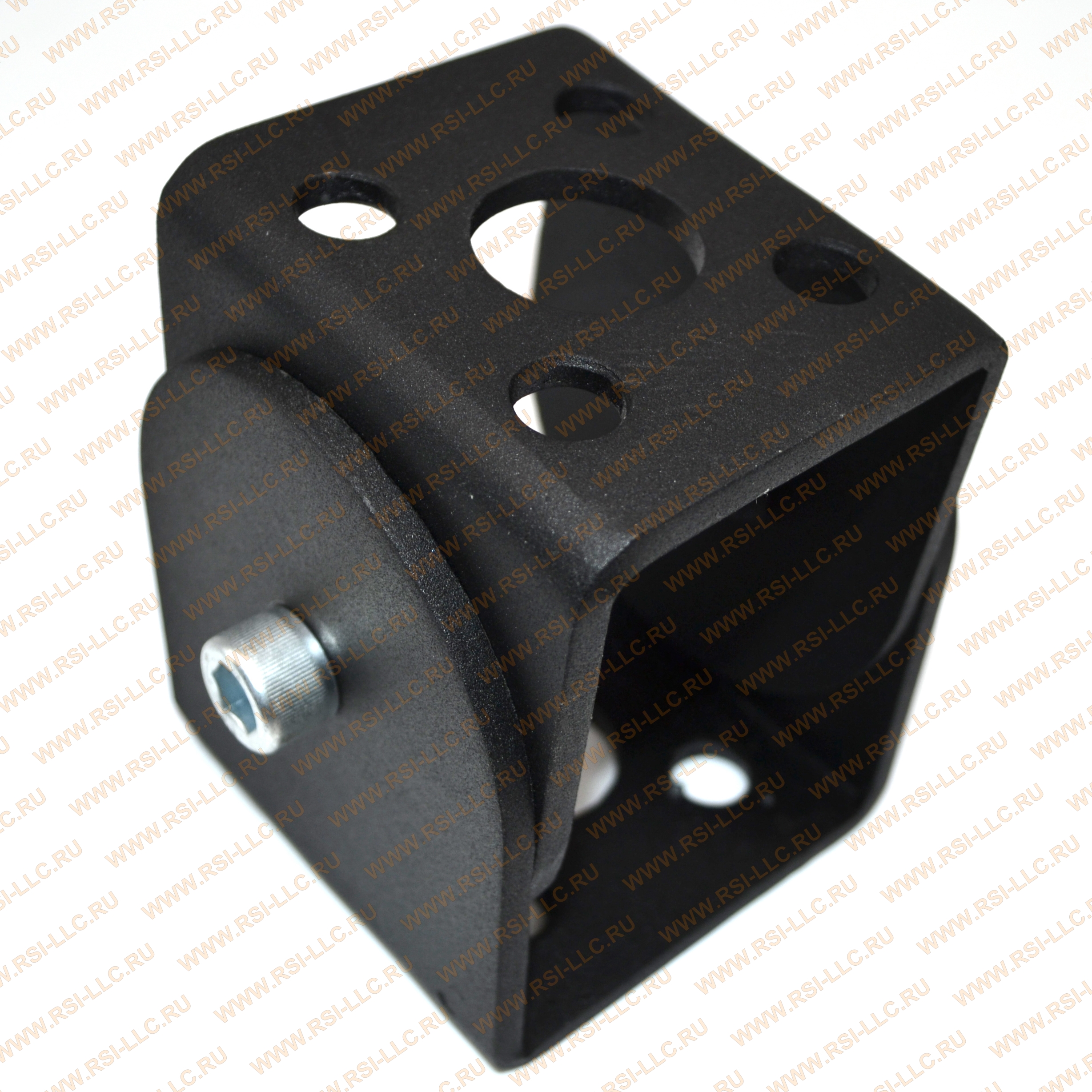

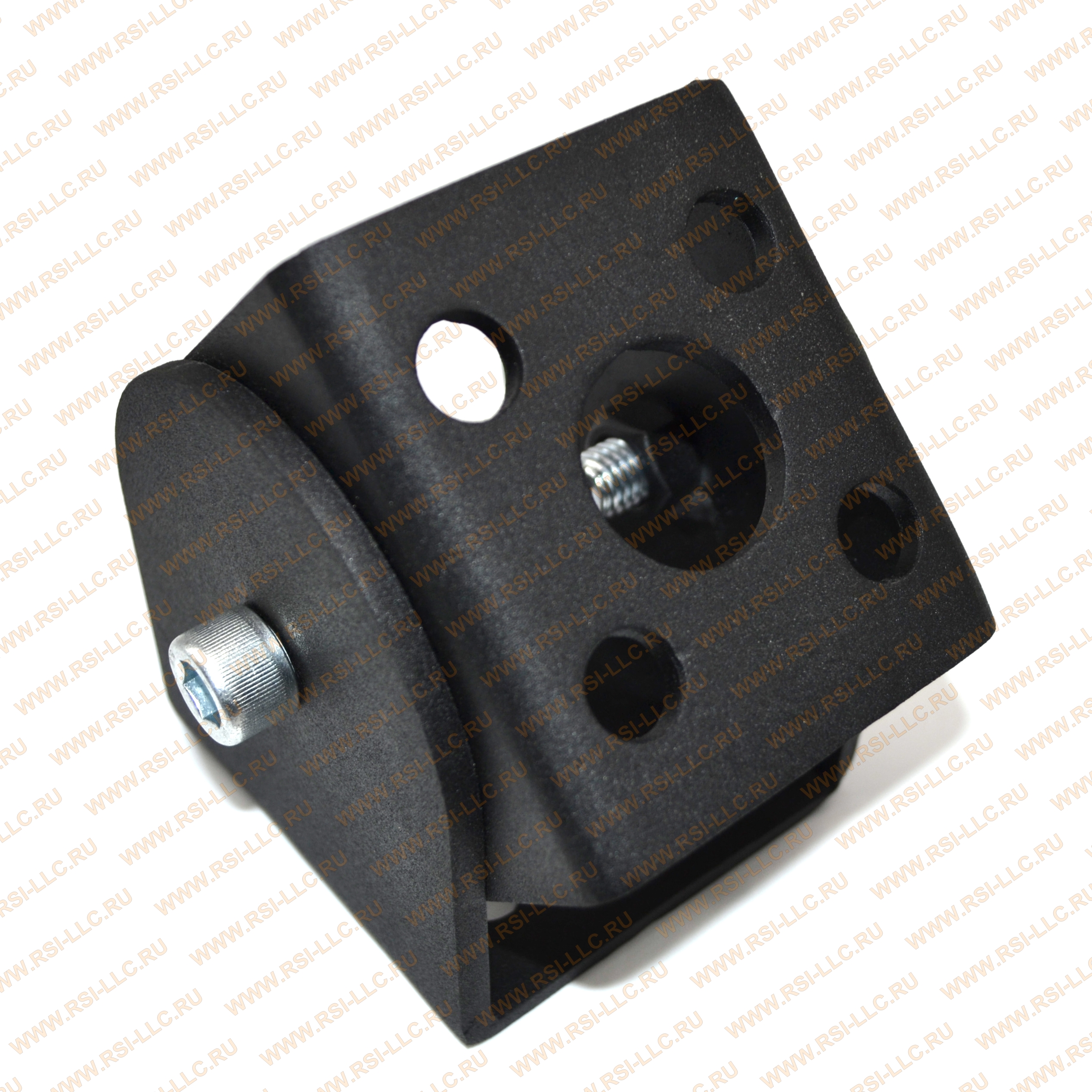

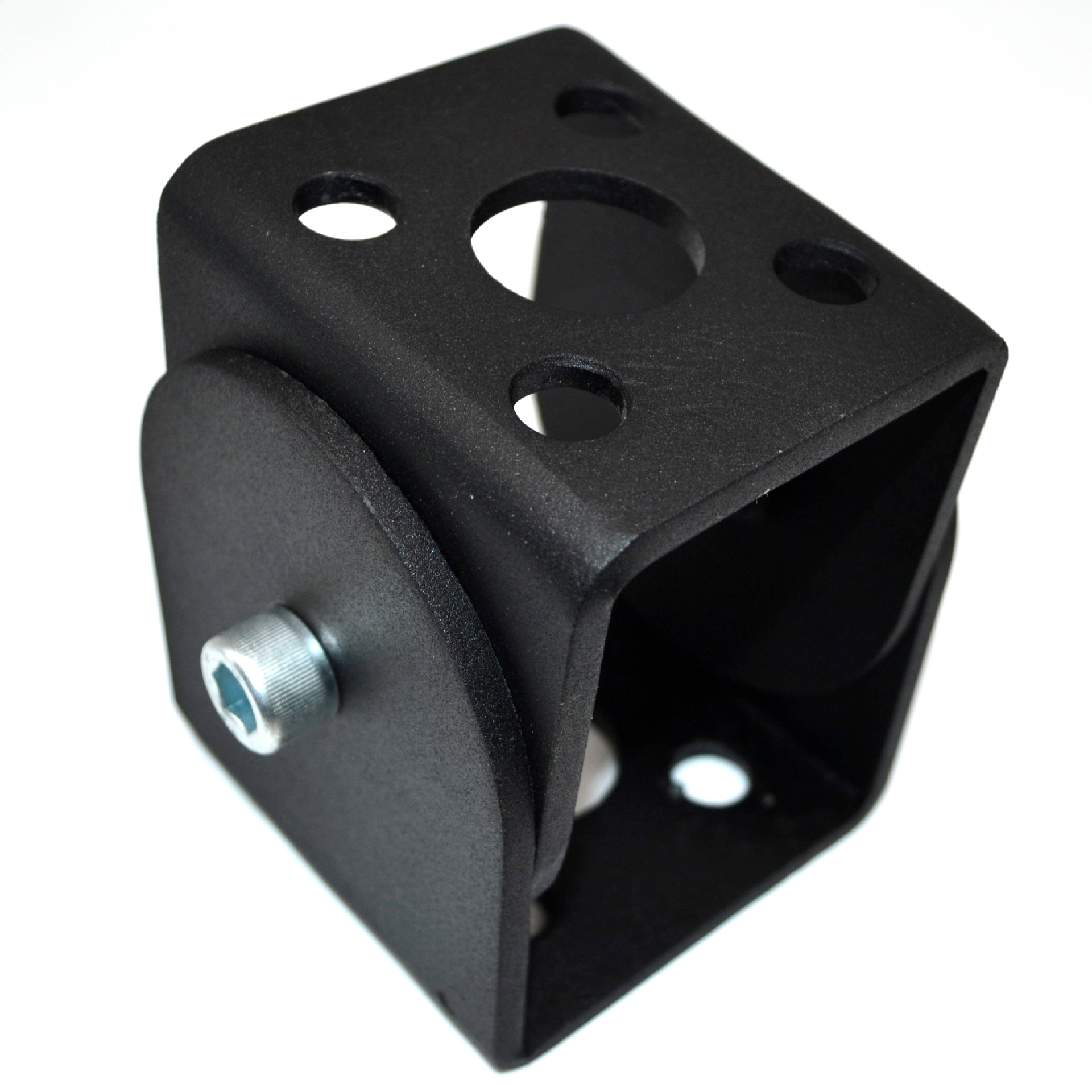

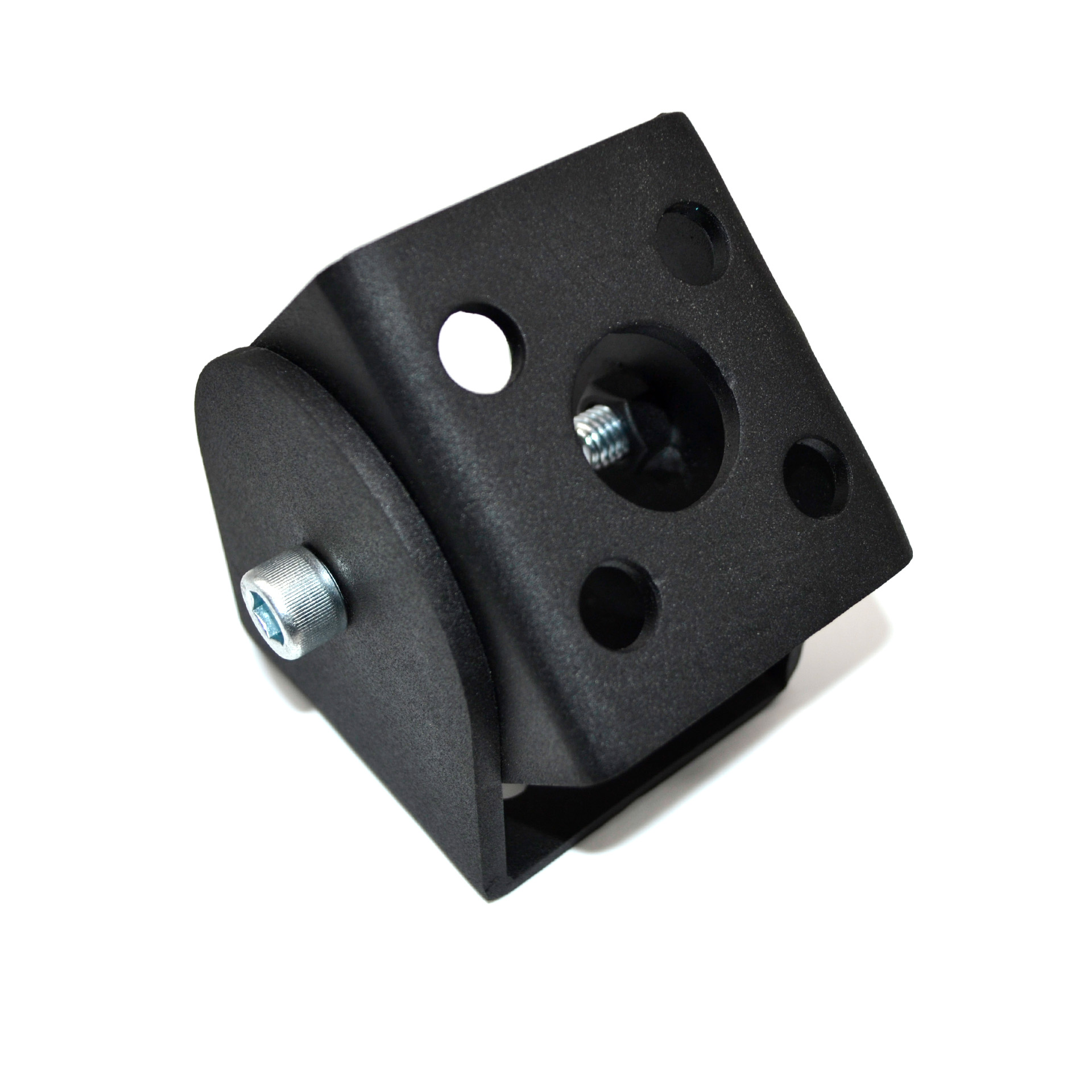

Наличие 8080180 | Шарнир стальной к профилям 80х80 мм с пазом 8 мм
НА СКЛАДЕ
≈ 6 шт.
Наличие 8080180 | Шарнир стальной к профилям 80х80 мм с пазом 8 мм
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 2-5 рабочих дней

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

Предназначен для жесткого или подвижного соединения профилей 80х80 мм с пазом 8 мм под любым углом в пределах 180°
Изготовлен из листовой стали толщиной 4 мм.
Соединитель можно устанавливать:
1. Торец к торцу.
2. Паз к торцу.
3. Паз к пазу.

Загрузить:
- 3D модель (8080180.STEP)

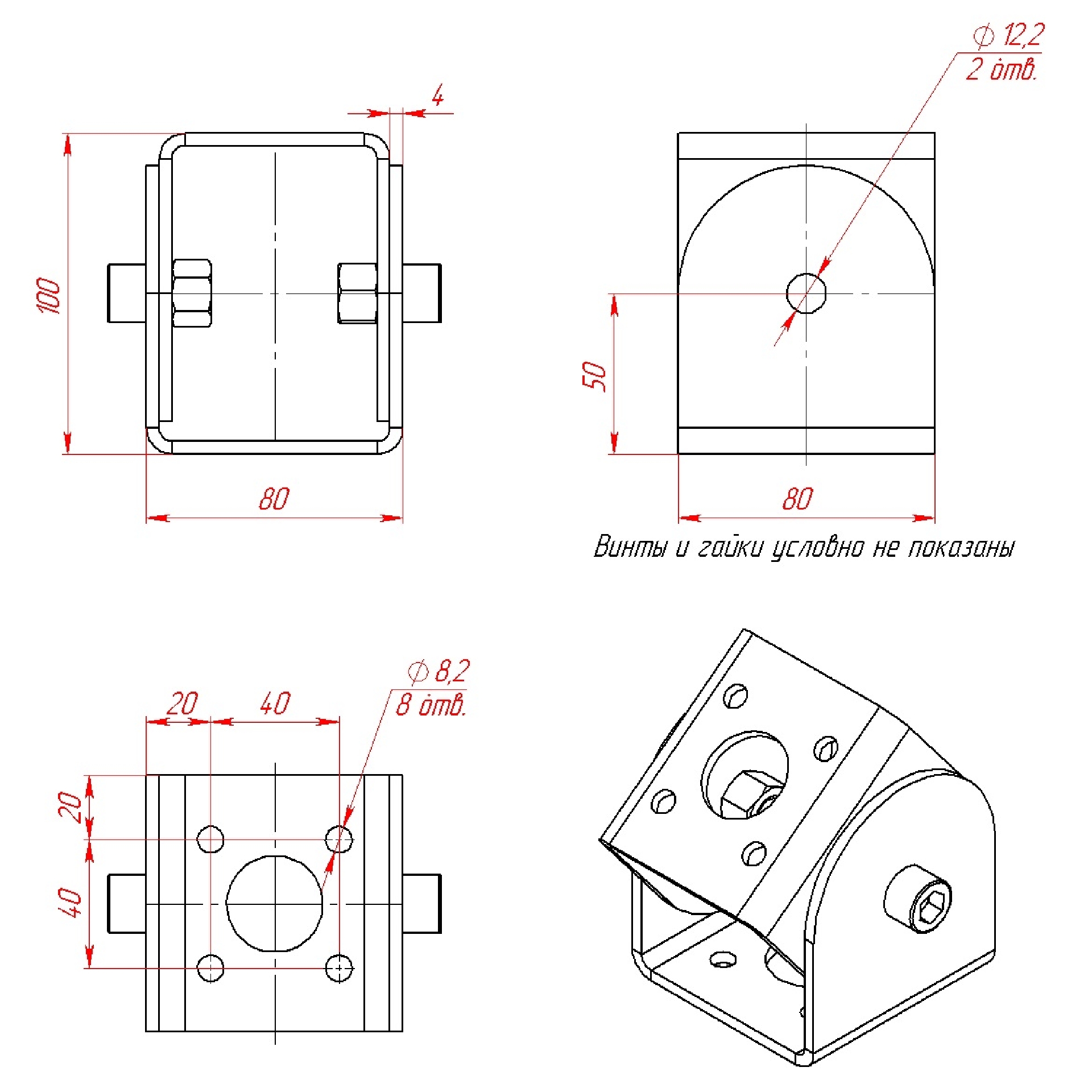

 - Чертеж (8080180.PDF)

Не забудьте купить комплект крепежа к шарнирному соединителю 80х80 арт. 8080180

К профилям 80х80 соединение торец-торец
1. Винт М8х25 ISO7380 - 8 шт.
К профилям 80х80 соединение торец-паз
1. Винт М8х25 ISO7380 - 4 шт.
2. Сухарь М8 паз 8 серия 40 арт. 5071 - 4 шт. | или закладной сухарь с пружинкой М8 арт. 5260 - 4 шт.
3. Винт М8х20 ISO7380 - 4 шт.
К профилям 80х80 соединение паз-паз
1. Сухарь М8 паз 8 серия 40 арт. 5071 - 8 шт. | или закладной сухарь с пружинкой М8 арт. 5260 - 8 шт.
2. Винт М8х20 ISO7380 - 8 шт.

Характеристики

Артикул:
8080180
Профили:
с пазом 8 мм, серия 40, 80х80, 80х120, 80х160
Материал:
Сталь 4 мм
Покрытие:
Порошковое полимерное покрытие
Вес, кг:
1.190
Цвет:
Черный муар
