OB-60120-RAILS-BP | Профиль 60х120 для станков пазы 8 мм (Без покрытия)

Станочный профиль 60х120 для рельс HGR15

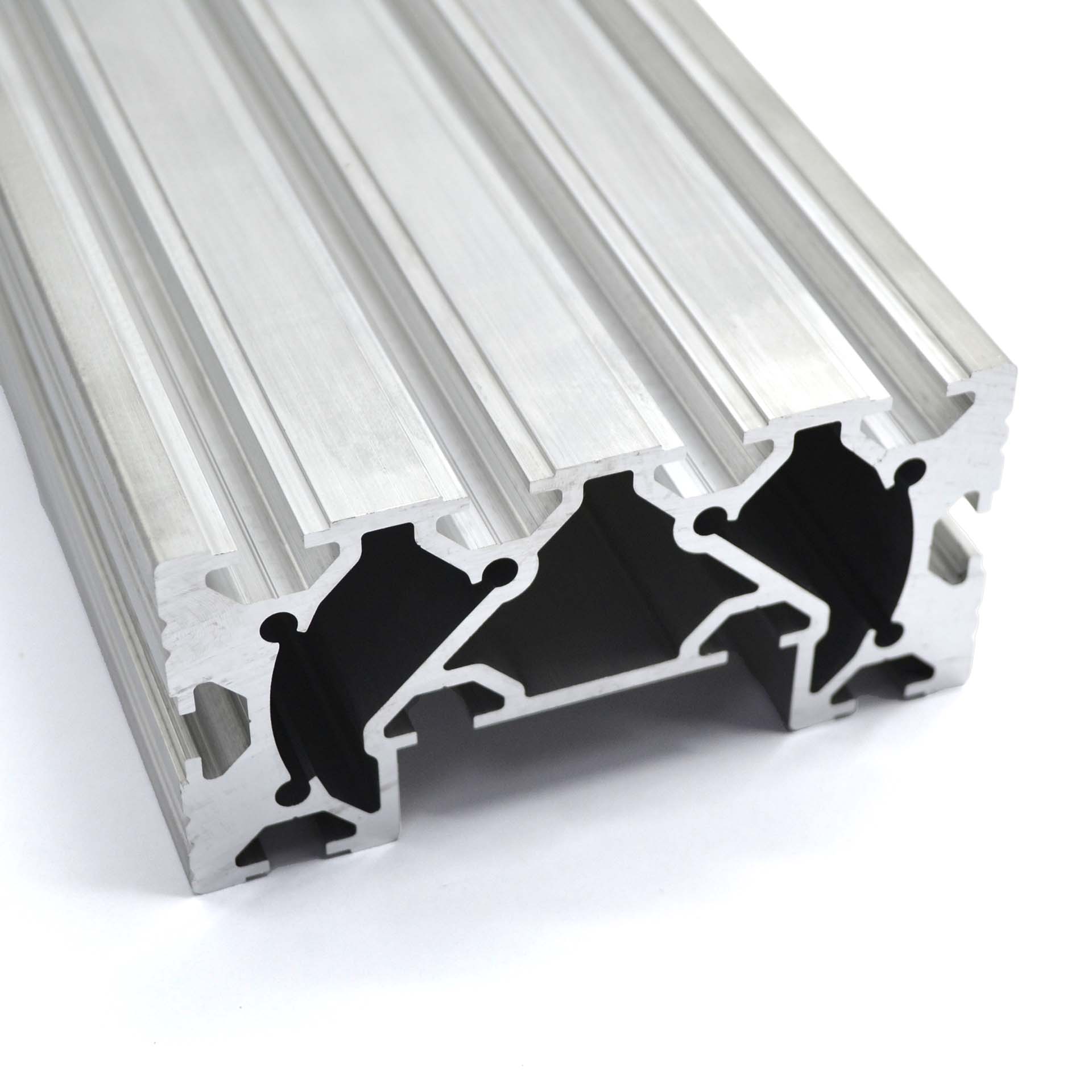

OB-60120-RAILS-BP | Профиль 60х120 для станков пазы 8 мм (Без покрытия) изображение 1
OB-60120-RAILS-BP | Профиль 60х120 для станков пазы 8 мм (Без покрытия) изображение 2
OB-60120-RAILS-BP | Профиль 60х120 для станков пазы 8 мм (Без покрытия) изображение 3

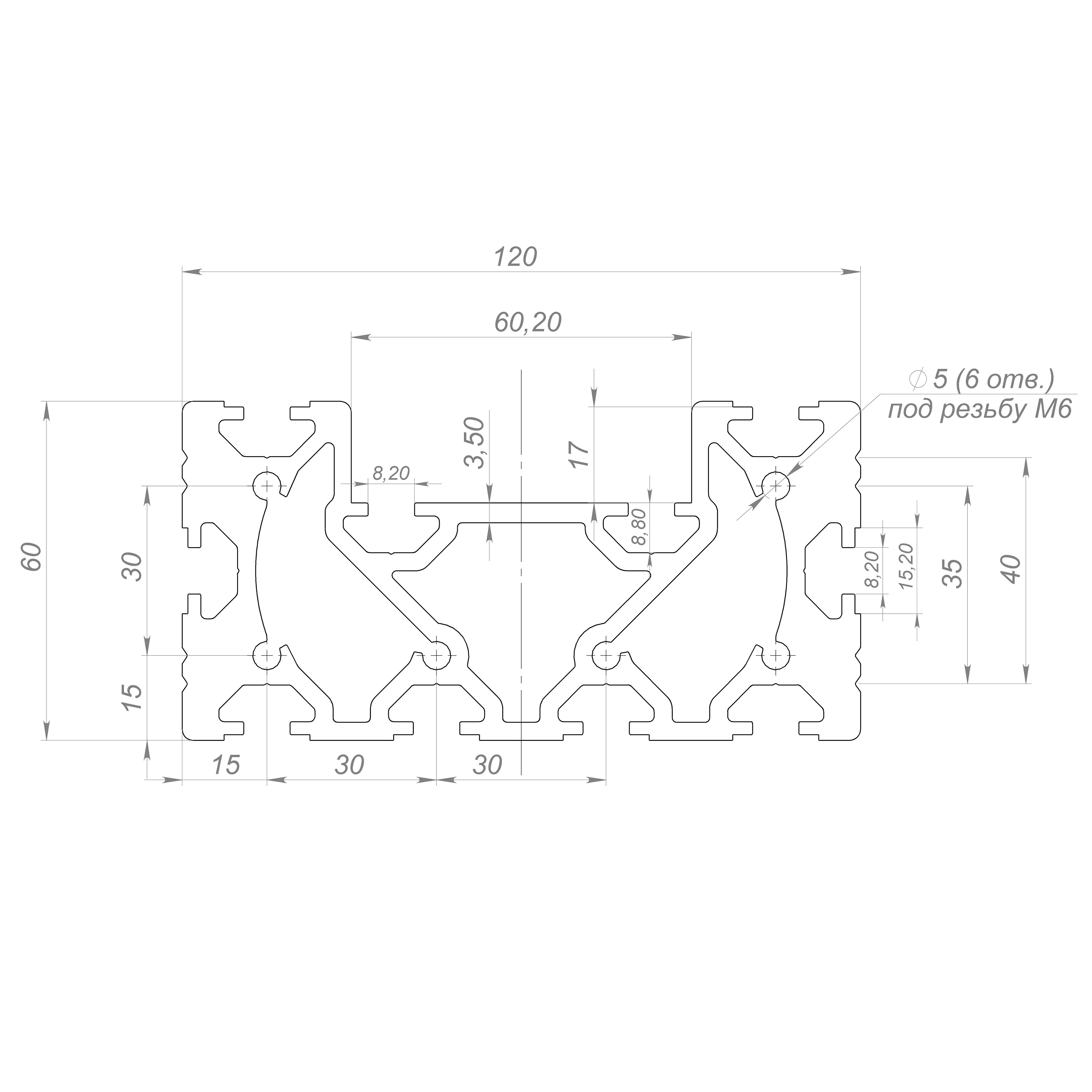

Чертеж профиля 60х120 под рельсы 15 мм

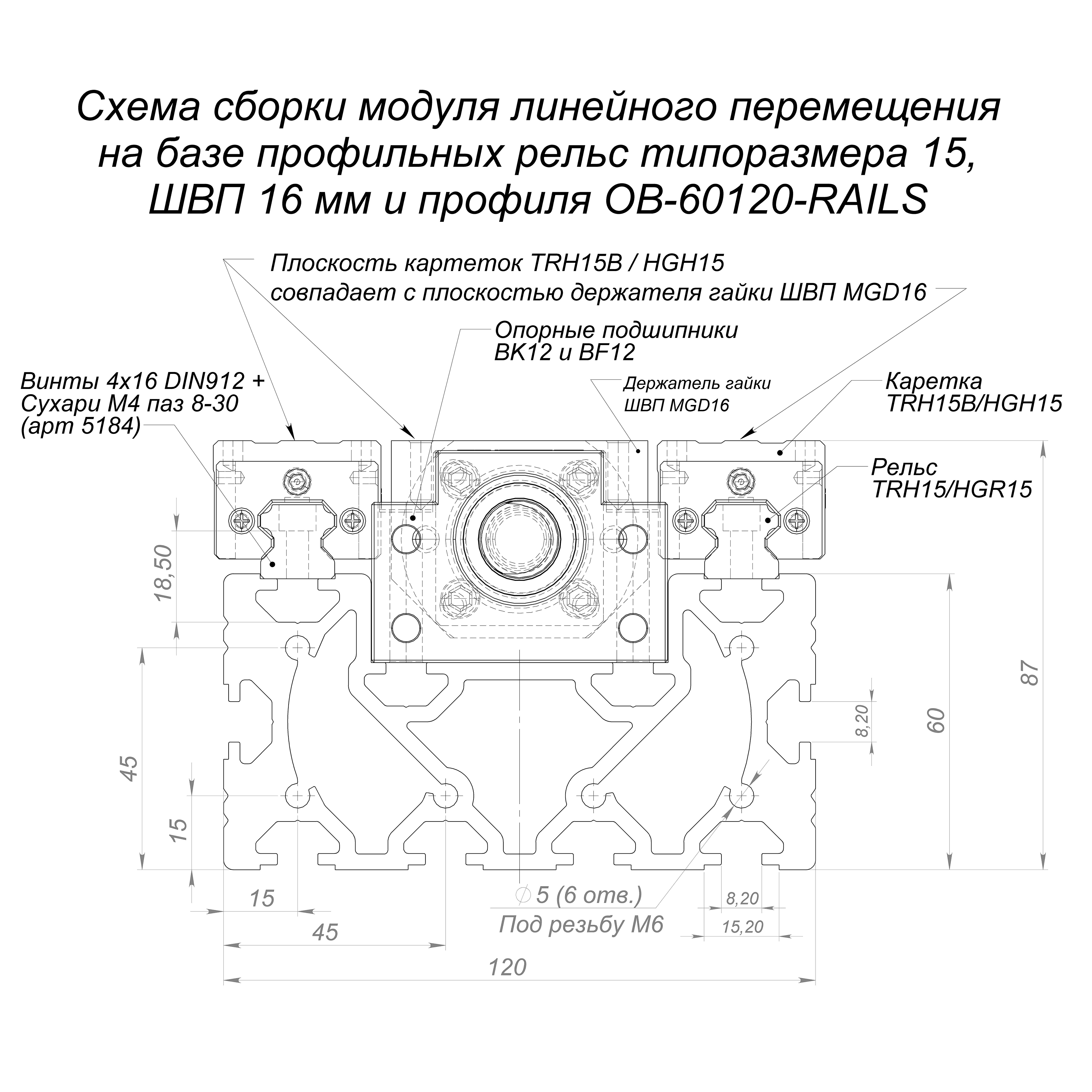

Чертеж для сборки модуля линейного перемещения из профиля 60х120

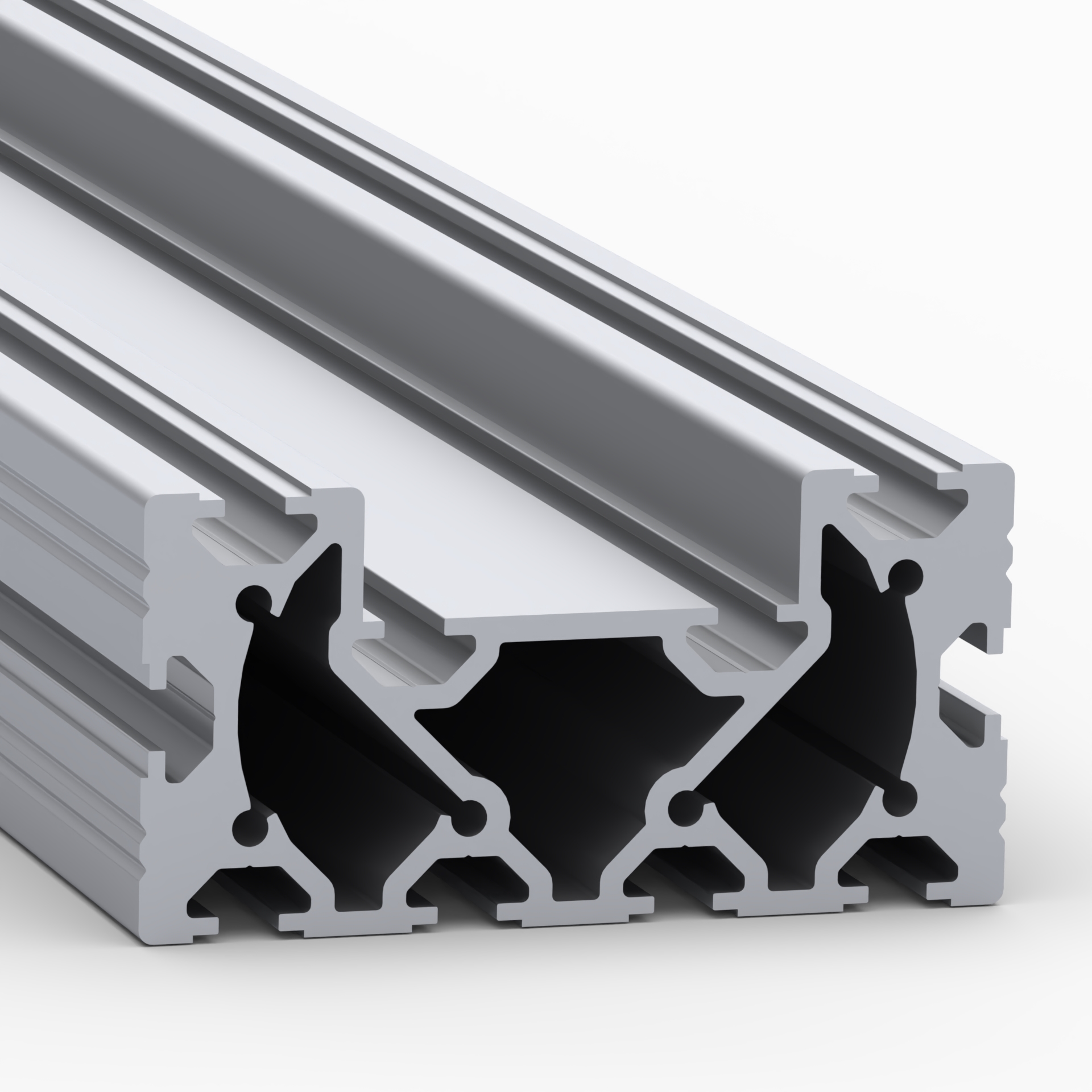

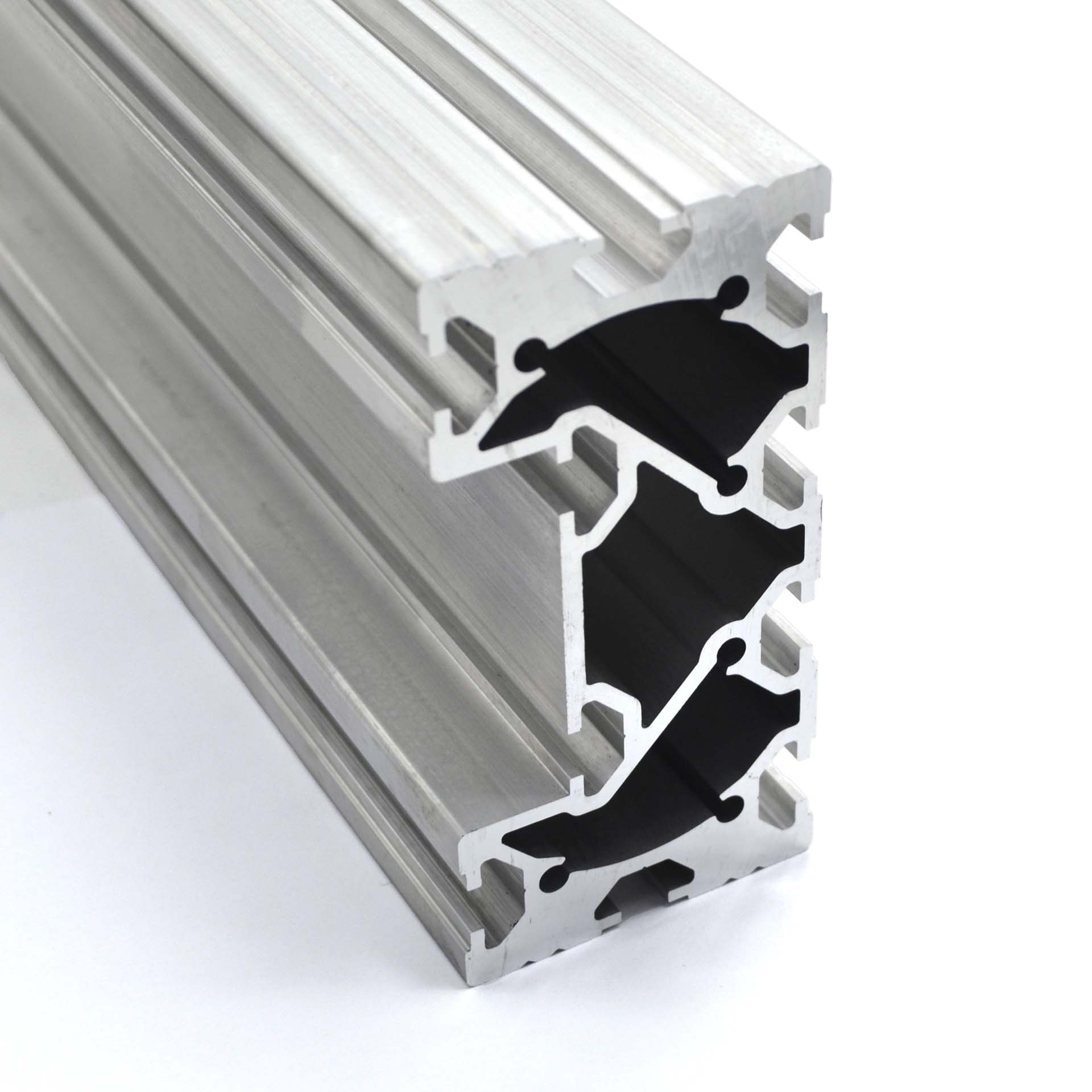

Конструкционный профиль 60х120 rails

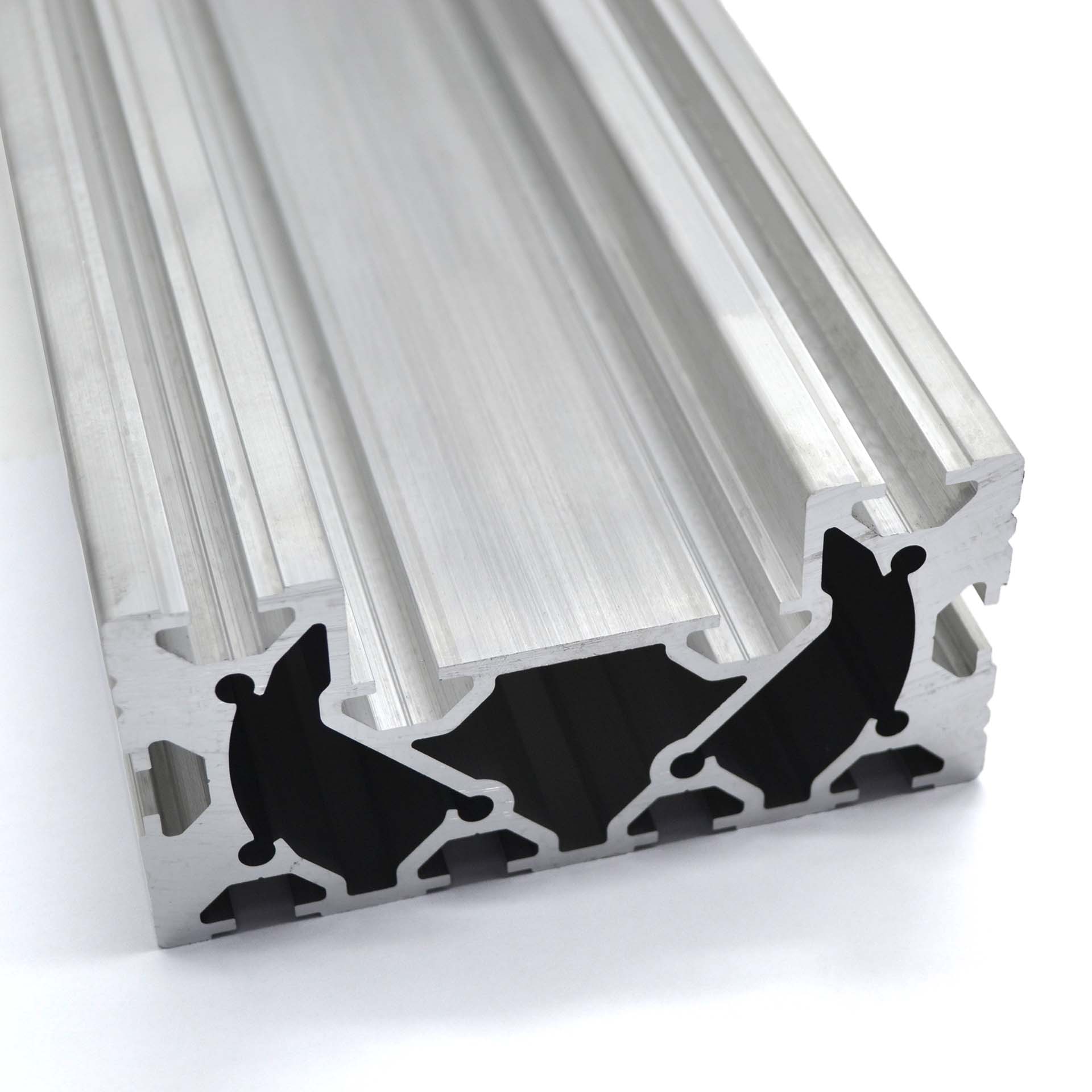

Алюминиевый профиль для профильных рельс типоразмера15

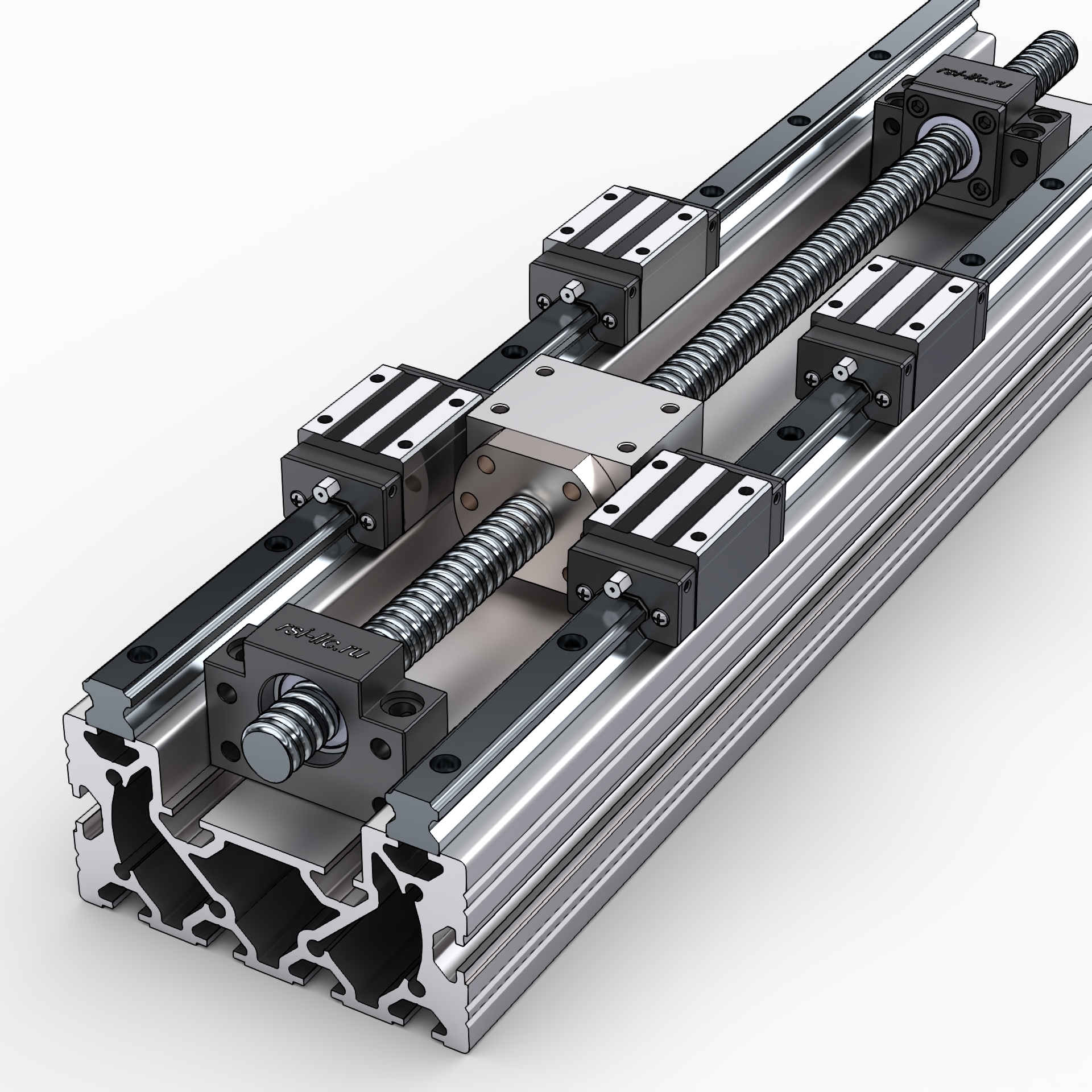

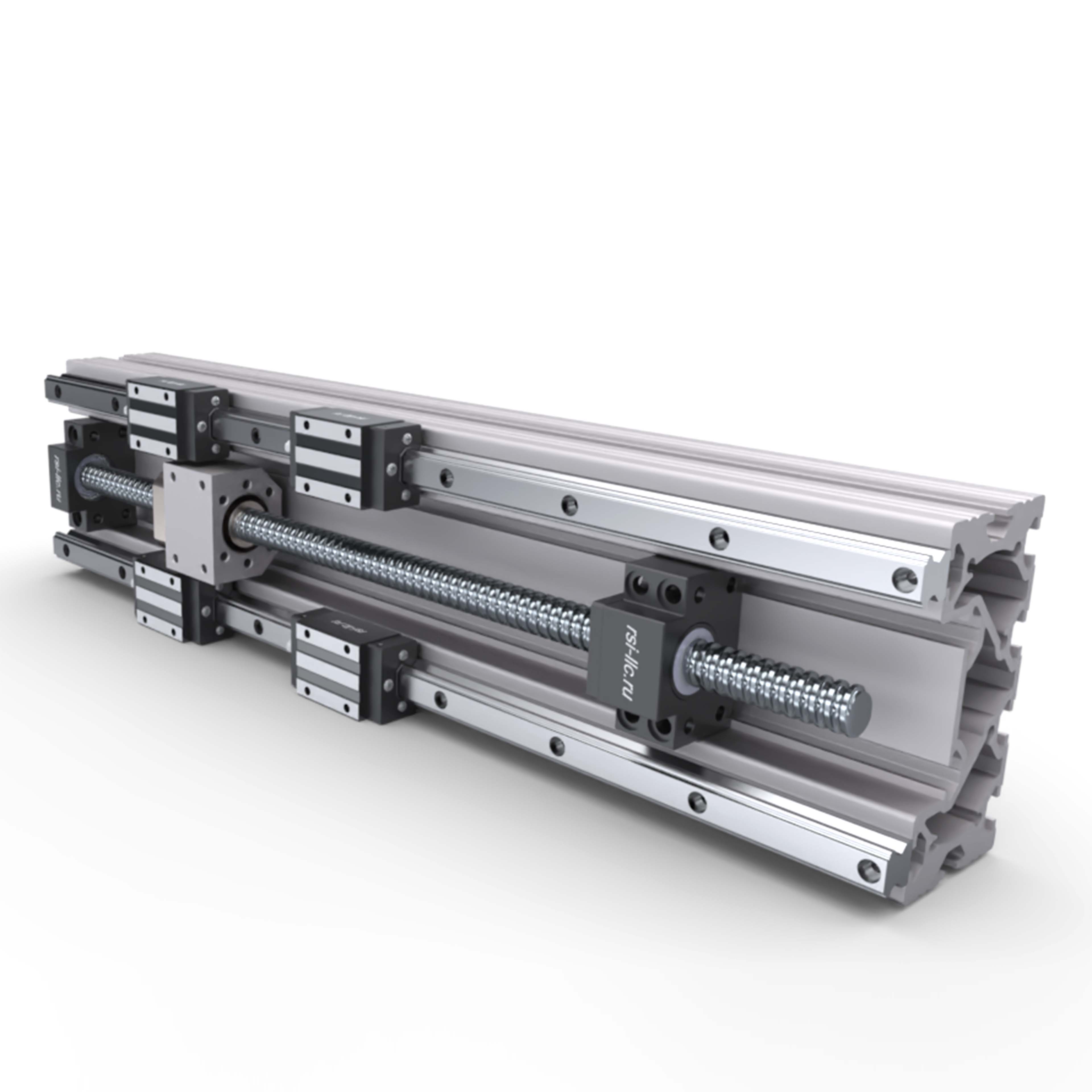

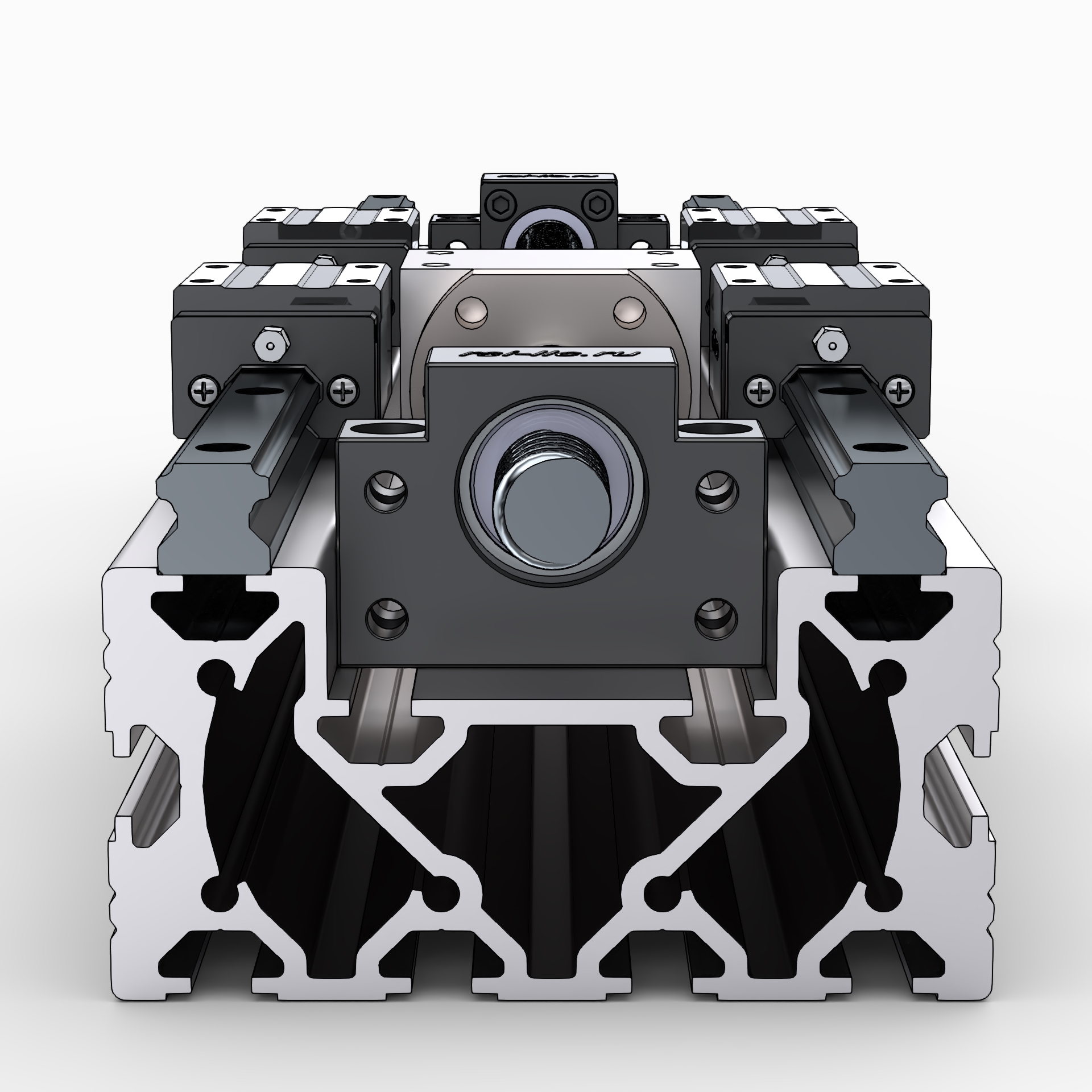

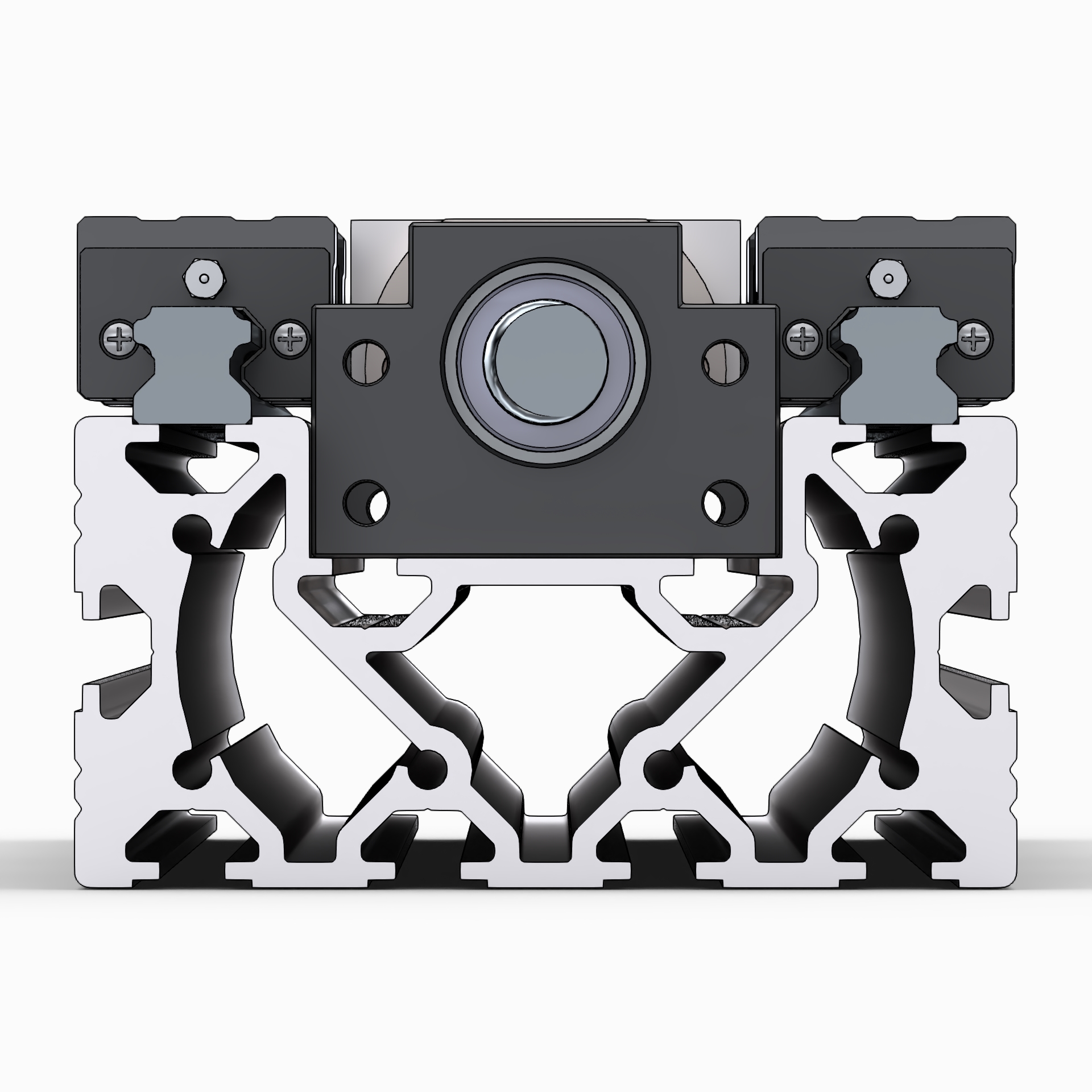

Модуль линейного перемещения на профиле 60х120

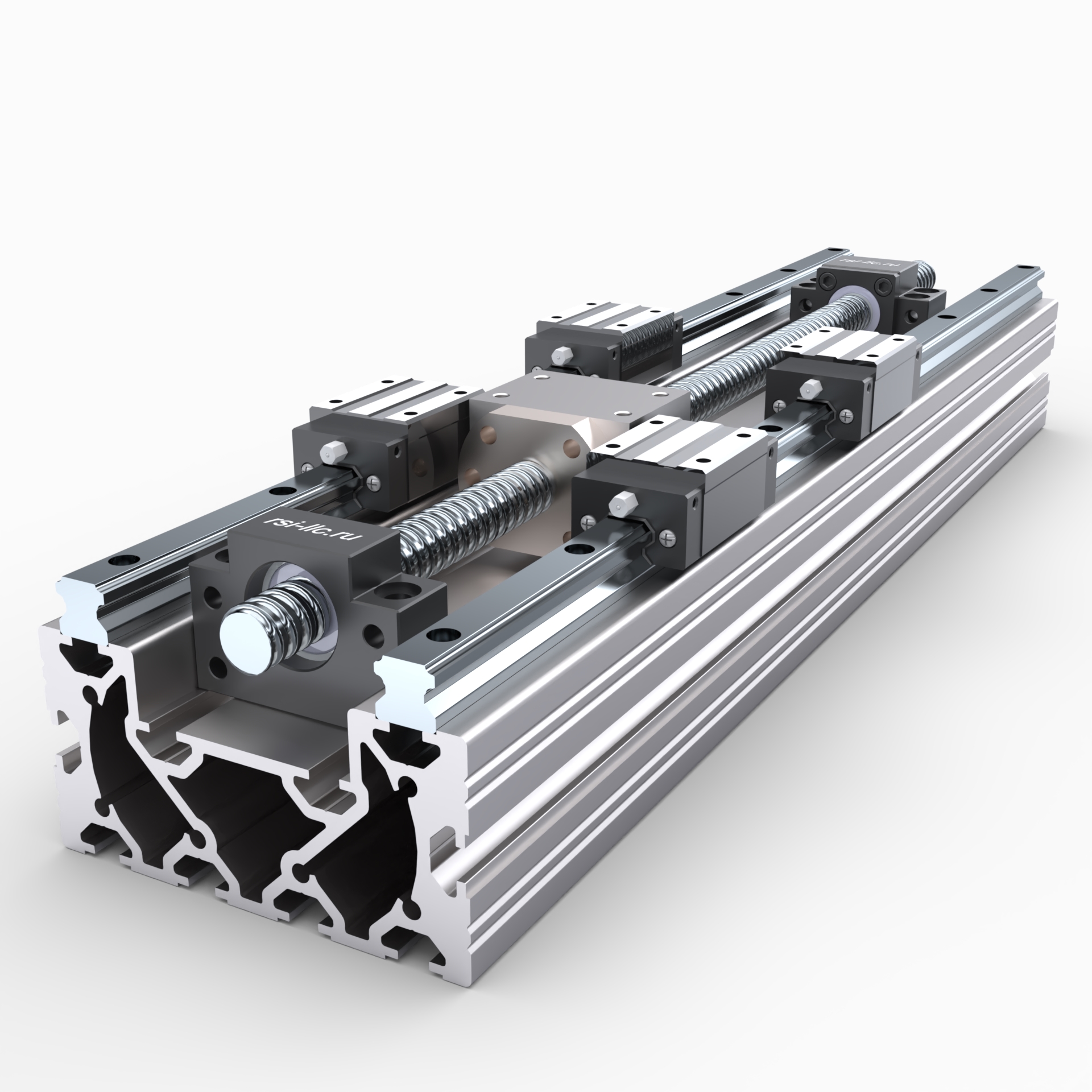

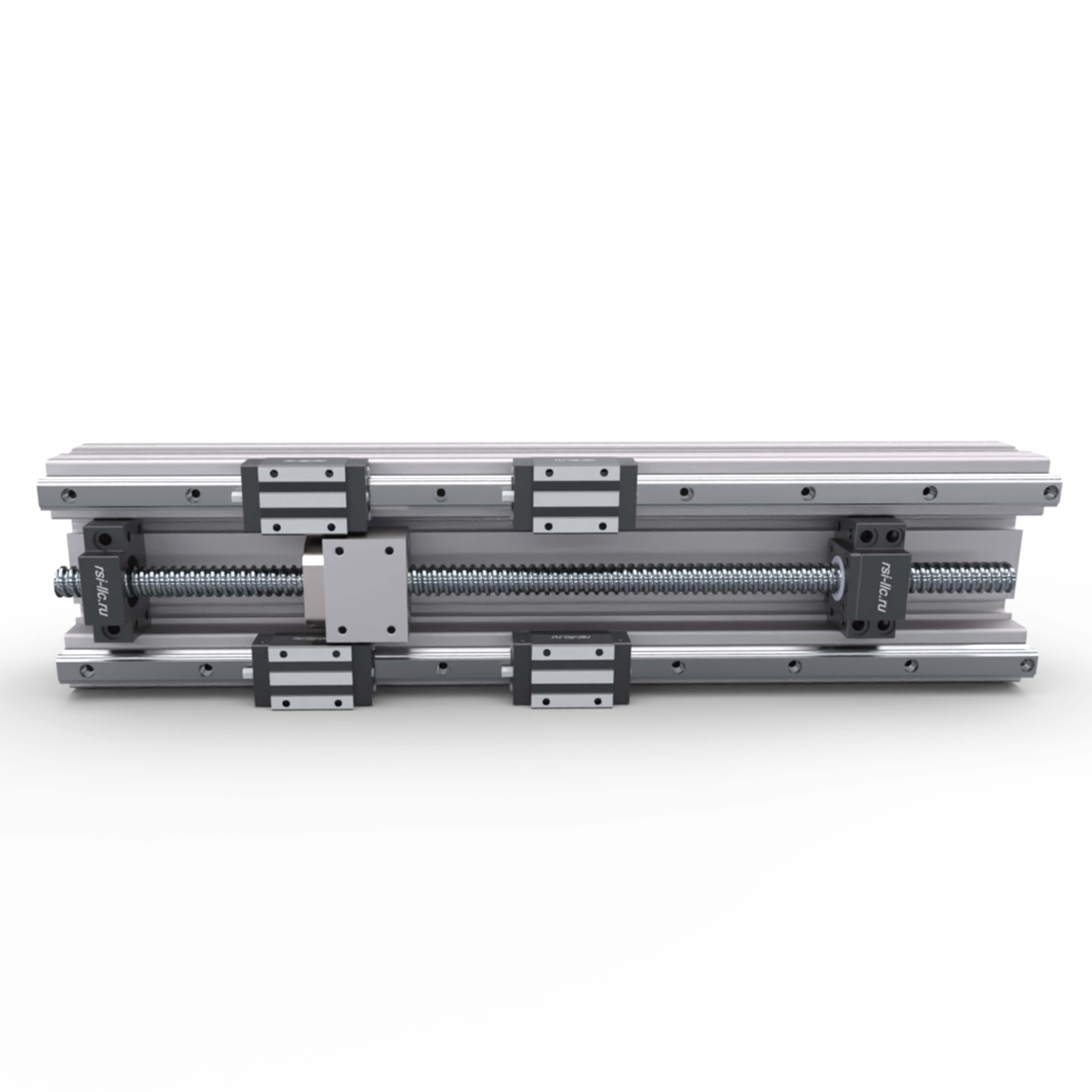

Сборка модуля линейного перемещения из профиля 120х60

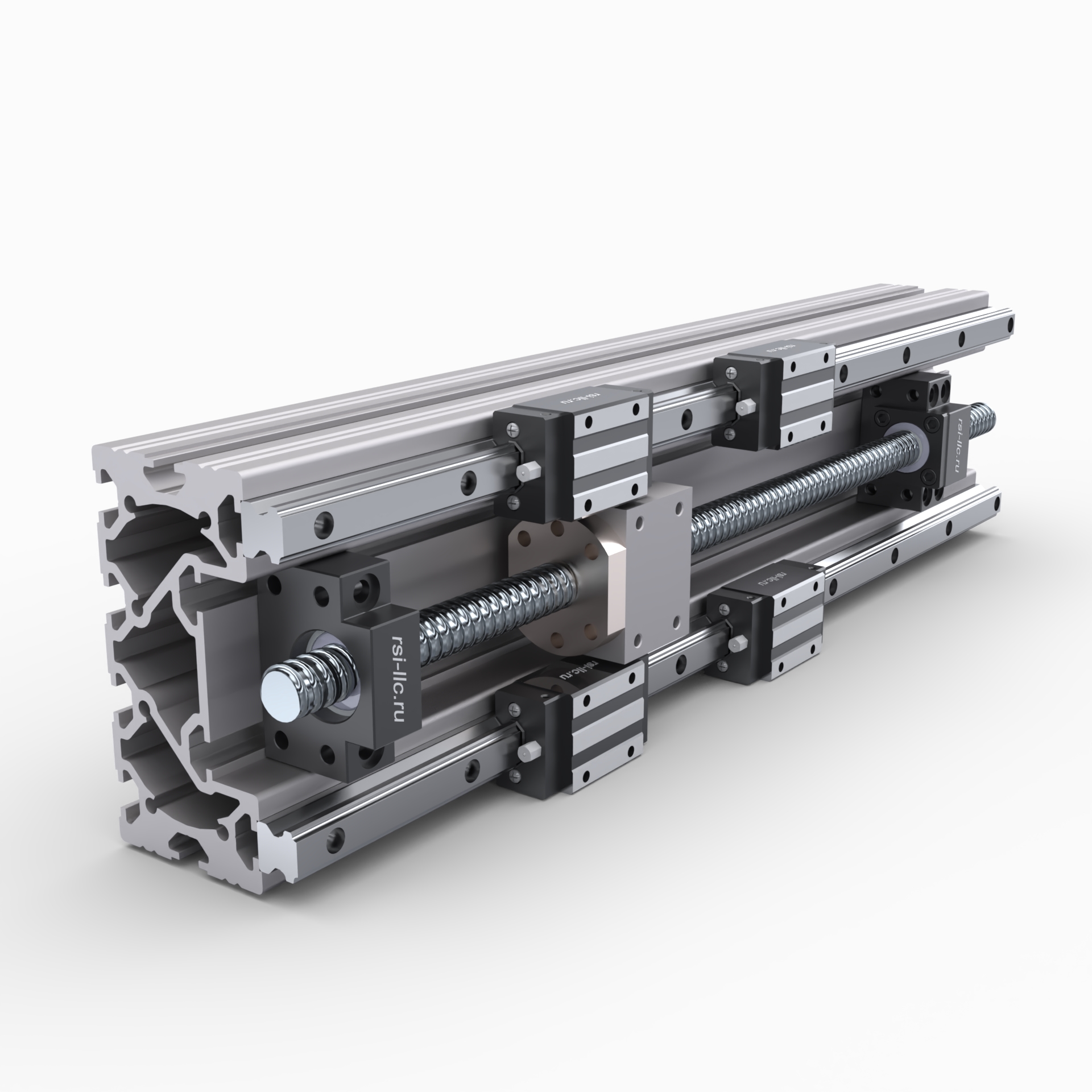

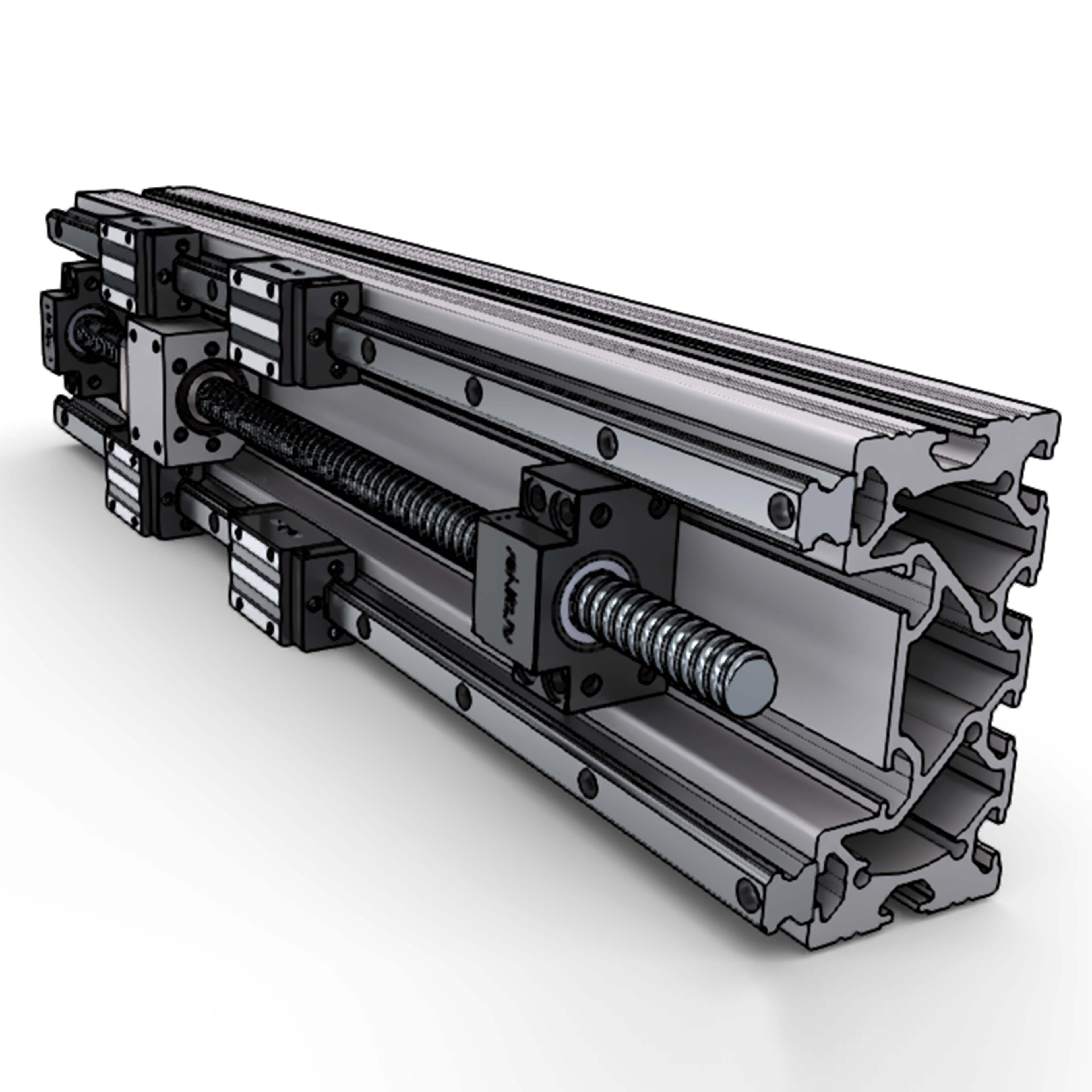

Пример сборки оси станка из профиля 60х120
OB-60120-RAILS-BP | Профиль 60х120 для станков пазы 8 мм (Без покрытия) изображение 11
OB-60120-RAILS-BP | Профиль 60х120 для станков пазы 8 мм (Без покрытия) изображение 12
OB-60120-RAILS-BP | Профиль 60х120 для станков пазы 8 мм (Без покрытия) изображение 13
OB-60120-RAILS-BP | Профиль 60х120 для станков пазы 8 мм (Без покрытия) изображение 14
6 250.00 руб. от 1 м.
( -3 % )
6 062.50 РУБ.
от 3 м.
( -5 % )
5 937.50 РУБ.
от 10 м.
( -8 % )
5 750.00 РУБ.
от 20 м.
( -10 % )
5 625.00 РУБ.
от 30 м.
RSI
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами или с резкой пополам:
6.04 м
добавить
3.04 м
добавить
3+3 м
добавить
1.5+1.5 м
добавить
Наличие OB-60120-RAILS-BP | Профиль 60х120 для станков пазы 8 мм (Без покрытия)
НА СКЛАДЕ:
290 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Файлы для скачивания | чертежи | 3D-Модели

1. OB-60120-RAILS-BP | Профиль 60х120 для станков пазы 8 мм (Без покрытия) (2D модель профиля).DXF
Скачать
2. OB-60120-RAILS-BP | Профиль 60х120 для станков пазы 8 мм (Без покрытия) (3D модель профиля).STEP
Скачать

Описание

Конструкционный профиль 60х120 с пазом шириной 8 мм.
При использовании профильных рельс TRH-15/HGR15 и опор ШВП BK12 и BF-12, с ШВП 1605 + гайка SFU-1605, плоскость крепления держателя гайки MDG16 совпадет с плоскостью крепления бесфланцевых кареток TRH15-B.
Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.

Характеристики

Артикул:
 OB-60120-RAILS-BP
ОКПД2:
 25.11.23.120
Страна производства:
 Россия
Серия профилей:
 под рельсы / для станков
Длина профиля(макс), мм:
 6040 и 3040
Дробеструйная обработка:
 нет
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг/м:
 6,7
Площадь сечения, см2:
 24,48
Момент инерции, Ix(см4):
 426,51
Момент инерции, Iy(см4):
 80,47
Момент сопротивления, WX (см3):
 70,92
Момент сопротивления, WY (см3):
 26,9
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025

Калькулятор прогиба для профиля OB-60120-RAILS-BP
