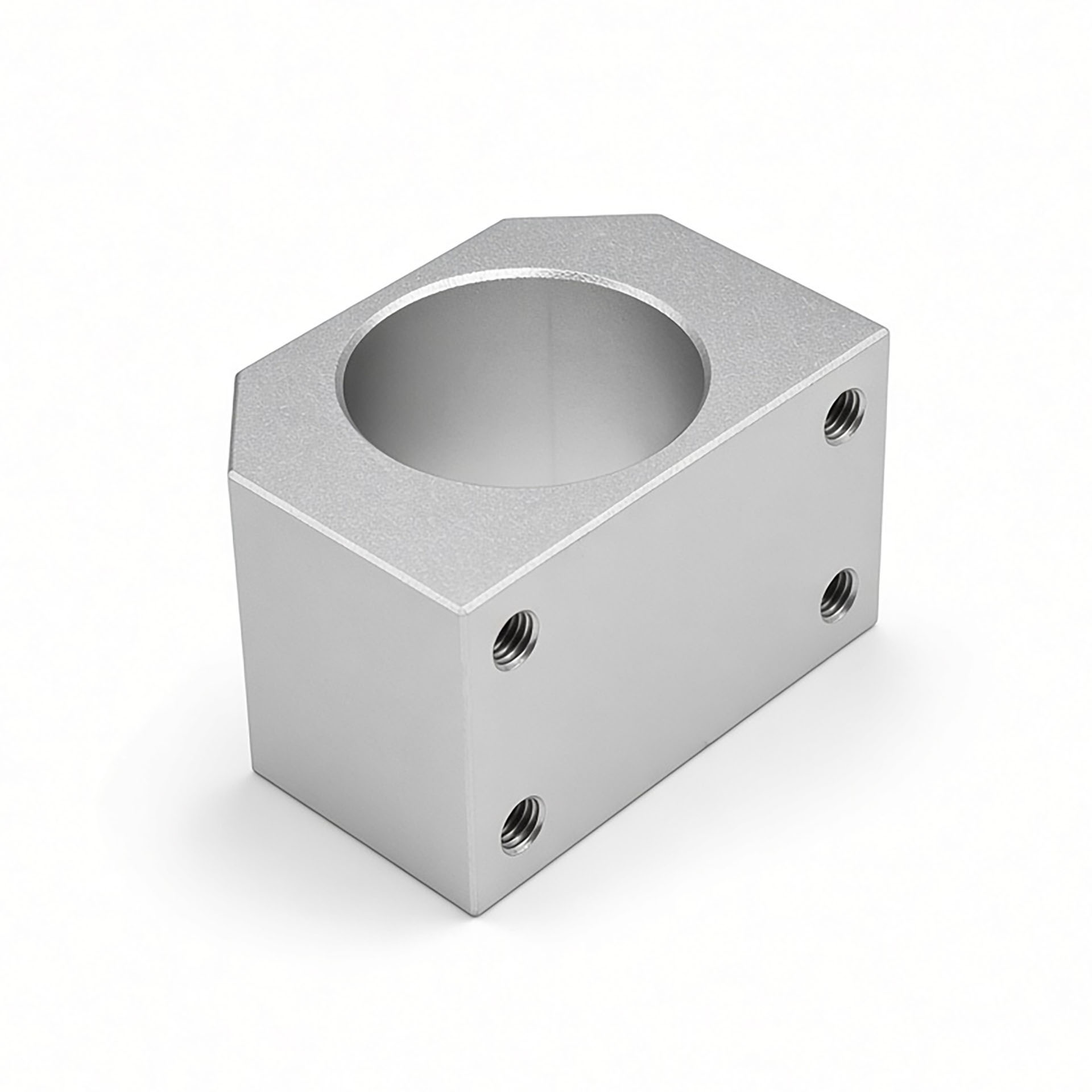

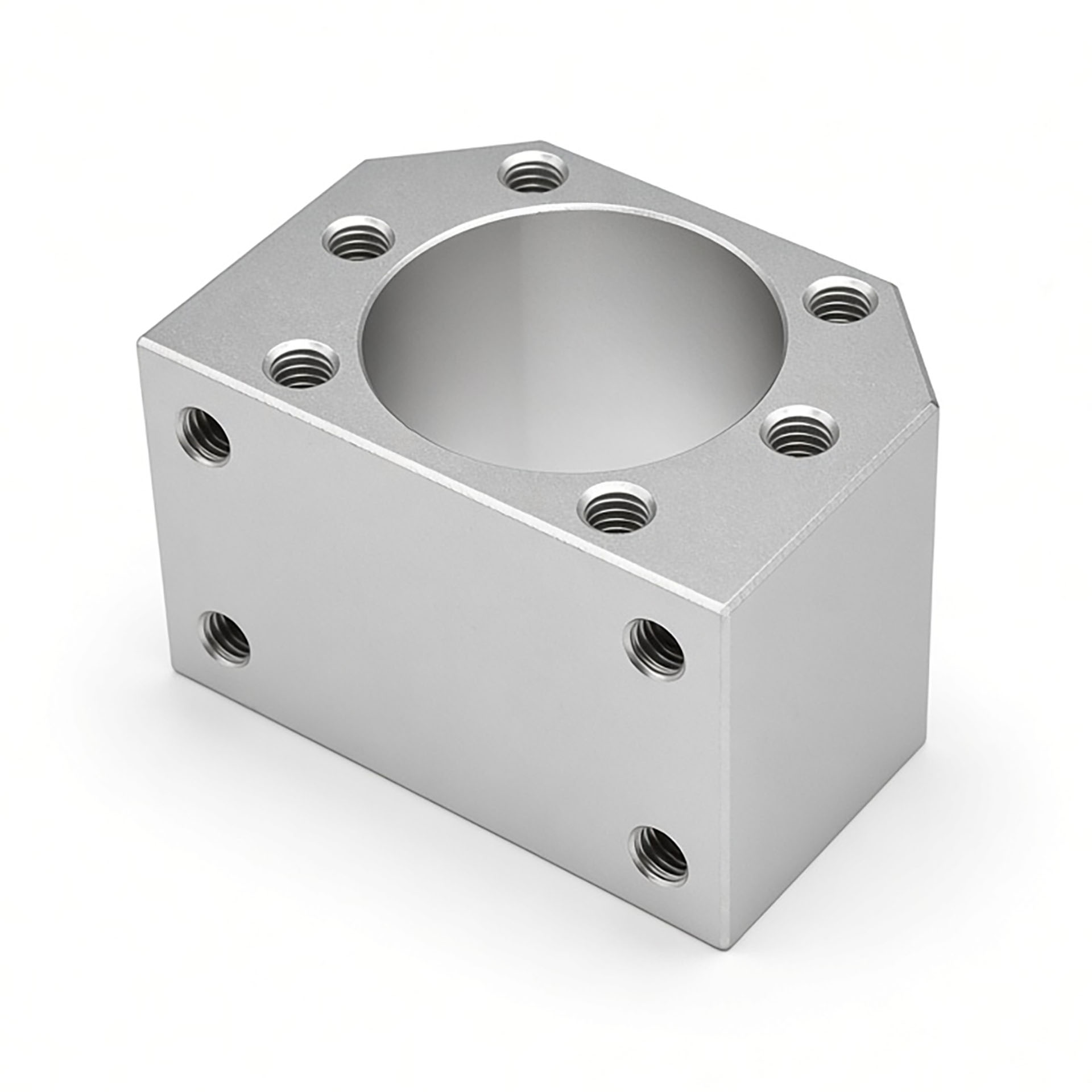

Name: MGD20 | Держатель гайки ШВП SFU2005 и SFU2010
Brand: RSI
SKU: MGD20
Availability: InStock

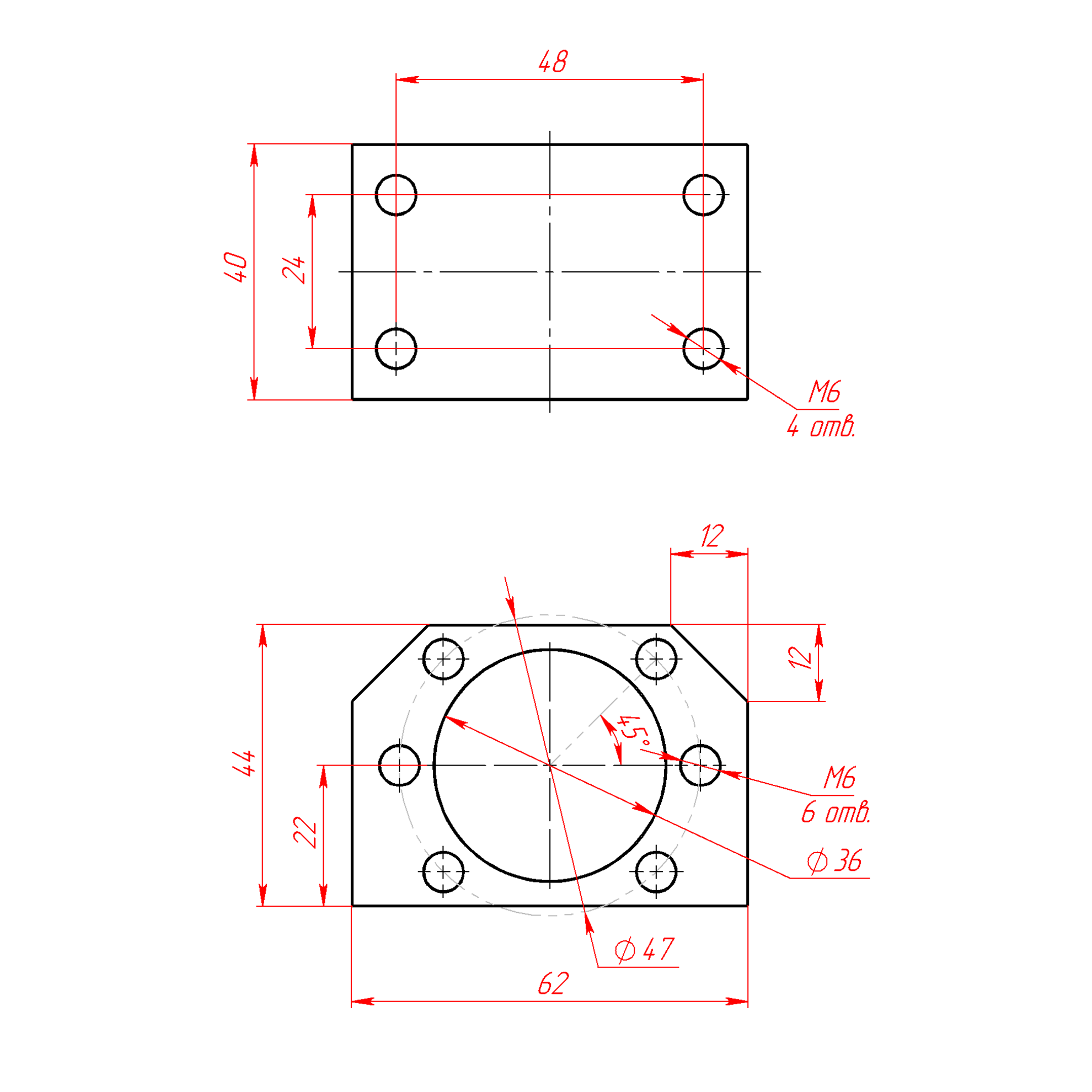

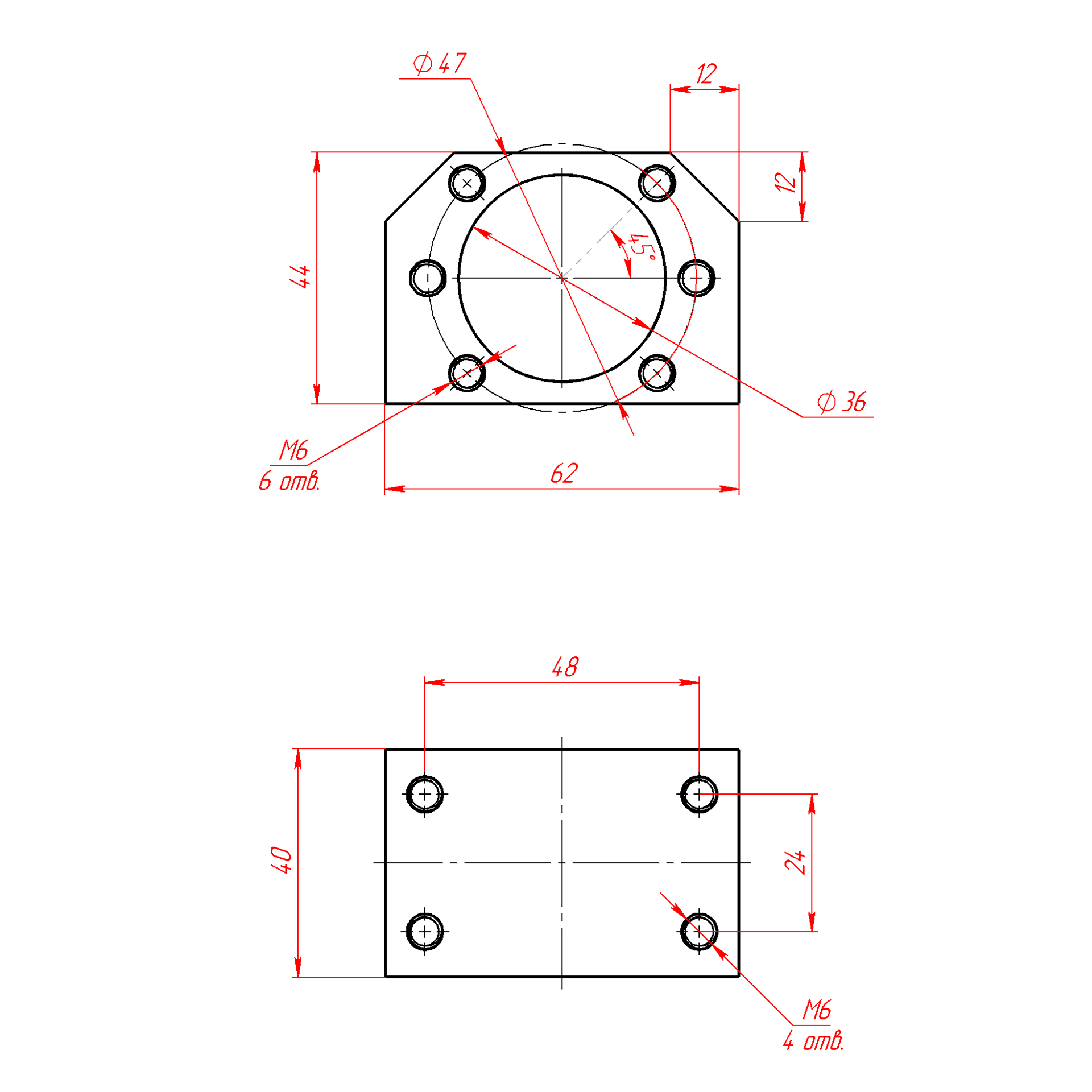

Чертеж опоры для гайки ШВП SFU2005 И SFU2010

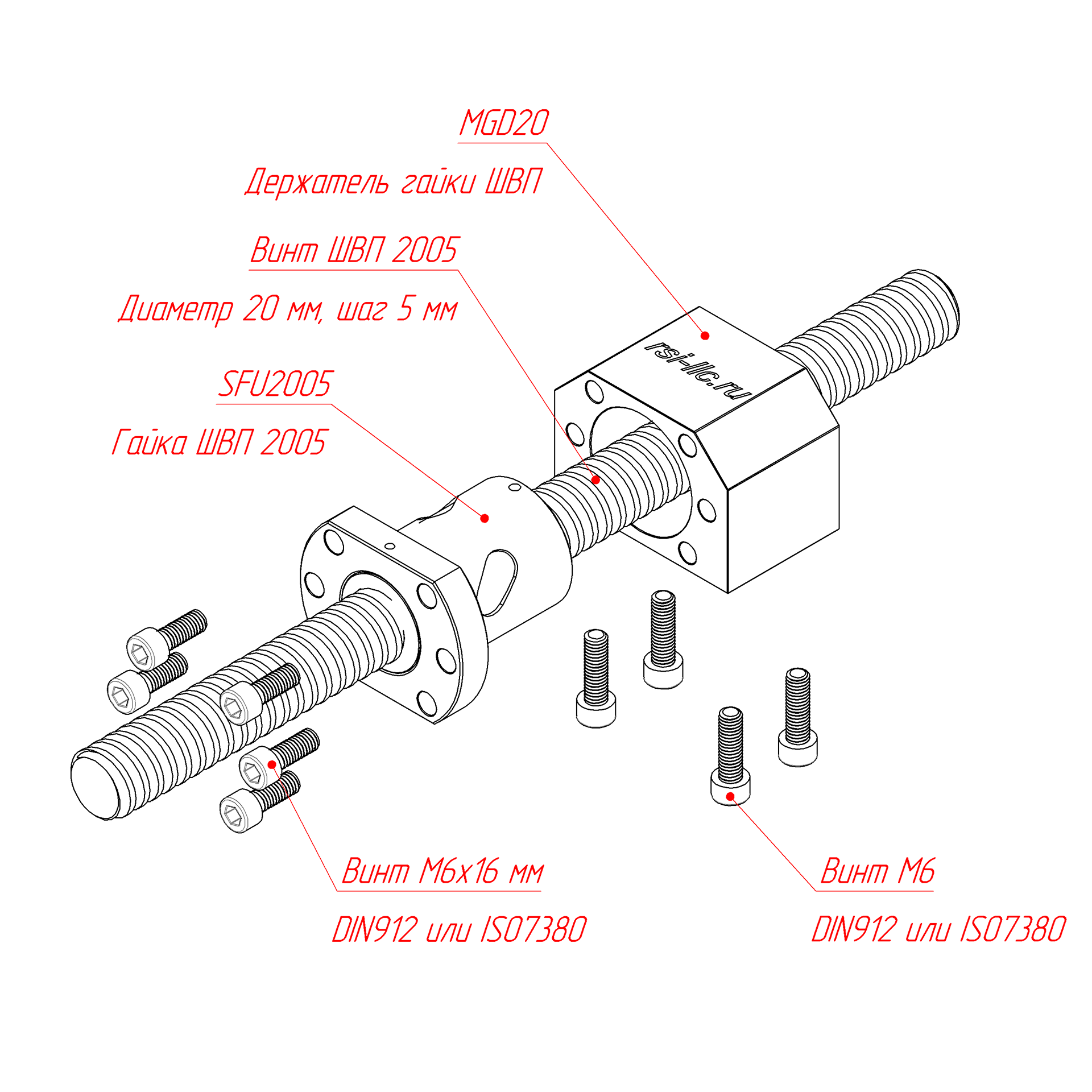

Схема сборки винта ШВП 2005 с гайкой SFU2005 и держателем гайки MGD20

MGD20 | Держатель гайки ШВП SFU2005 и SFU2010 изображение 7

674.00 руб. от 1 шт

от 7 шт 660.52 ₽ −2%

от 30 шт 647.04 ₽ −4%

от 60 шт 633.56 ₽ −6%

от 120 шт 620.08 ₽ −8%

от 180 шт 606.60 ₽ −10%

от 240 шт 593.12 ₽ −12%

На складе 340 шт

Подобрать комплекты сопутствующих крепежных элементов

Добавить

Файлы для скачивания

3D Модель · STEP

Скачать

MGD20 | Держатель гайки ШВП SFU2005 и SFU2010 (3D Модель).STEP

3D Модель · архив ZIP

СкачатьАрхив ZIP

MGD20 | Держатель гайки ШВП SFU2005 и SFU2010 (3D Модель).ZIP

Чертеж · PDF

Скачать

MGD20 | Держатель гайки ШВП SFU2005 и SFU2010 (Чертеж).PDF

Описание

Применяется для крепления гайки ШВП SFU2005, SFU2010, SFU2020 в приводных системах. Позволяет надежно связать гайку с подвижным узлом. Благодаря корпусной конструкции монтаж гайки к рабочему узлу выполняется удобно и без необходимости изготовления индивидуального крепежного элемента.

Совместим со всеми гайками 20 мм с фланцем по стандарту DIN 69051 (ISO 3408)

Характеристики

Артикул:	MGD20
Материал:	Алюминий
Покрытие:	Анодирование
Вес, кг:	0,155

Комплекты сопутствующих крепежных элементов для арт. MGD20

Для крепления гайки ШВП к держателю

Винт М6х25 DIN912 (полуцилиндр) кл.пр. 8.8×6

55,20 ₽/компл. в наличии
