FK-15 | Фиксирующая фланцевая подшипниковая опора D15 мм

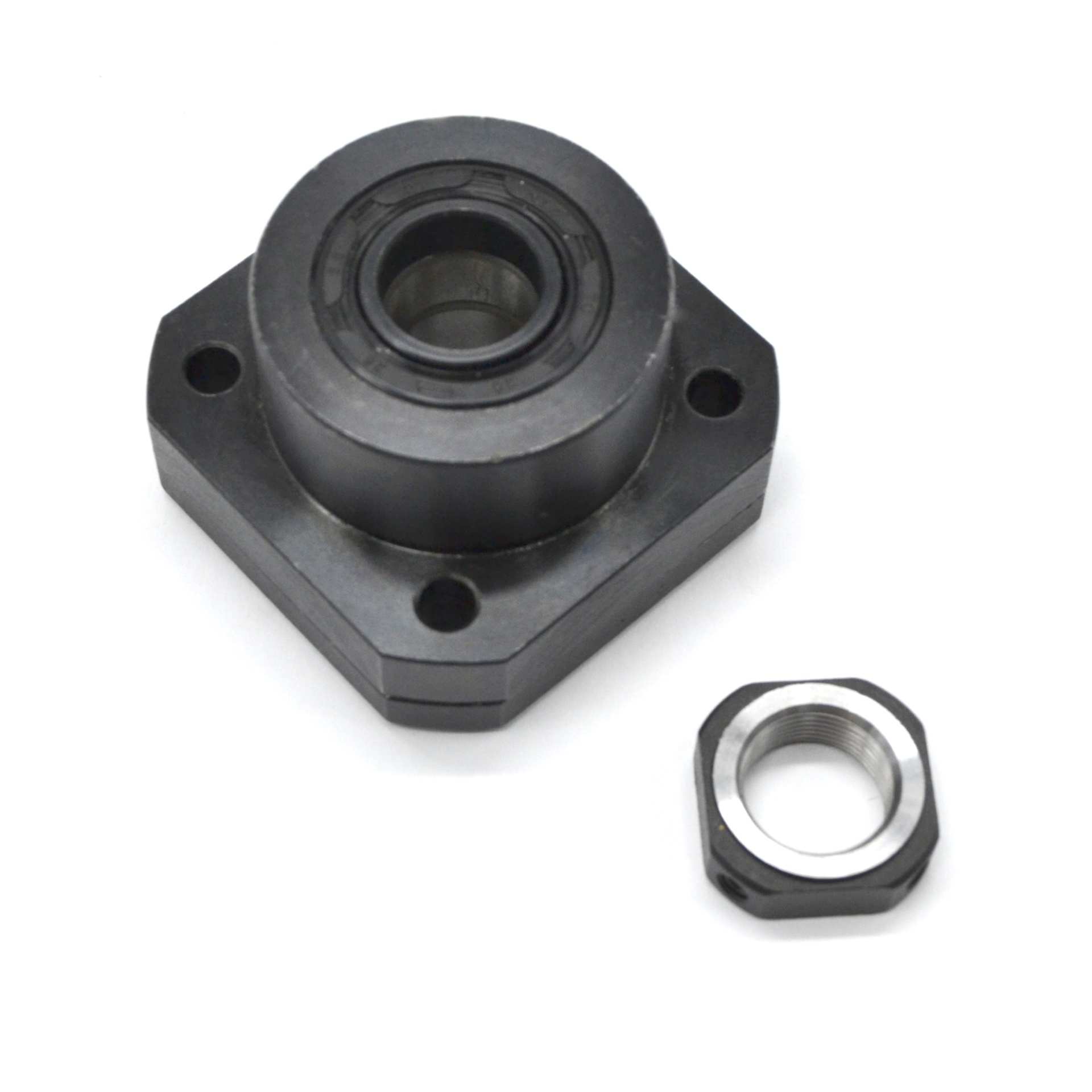

FK-15 | Фиксирующая фланцевая подшипниковая опора D15 мм

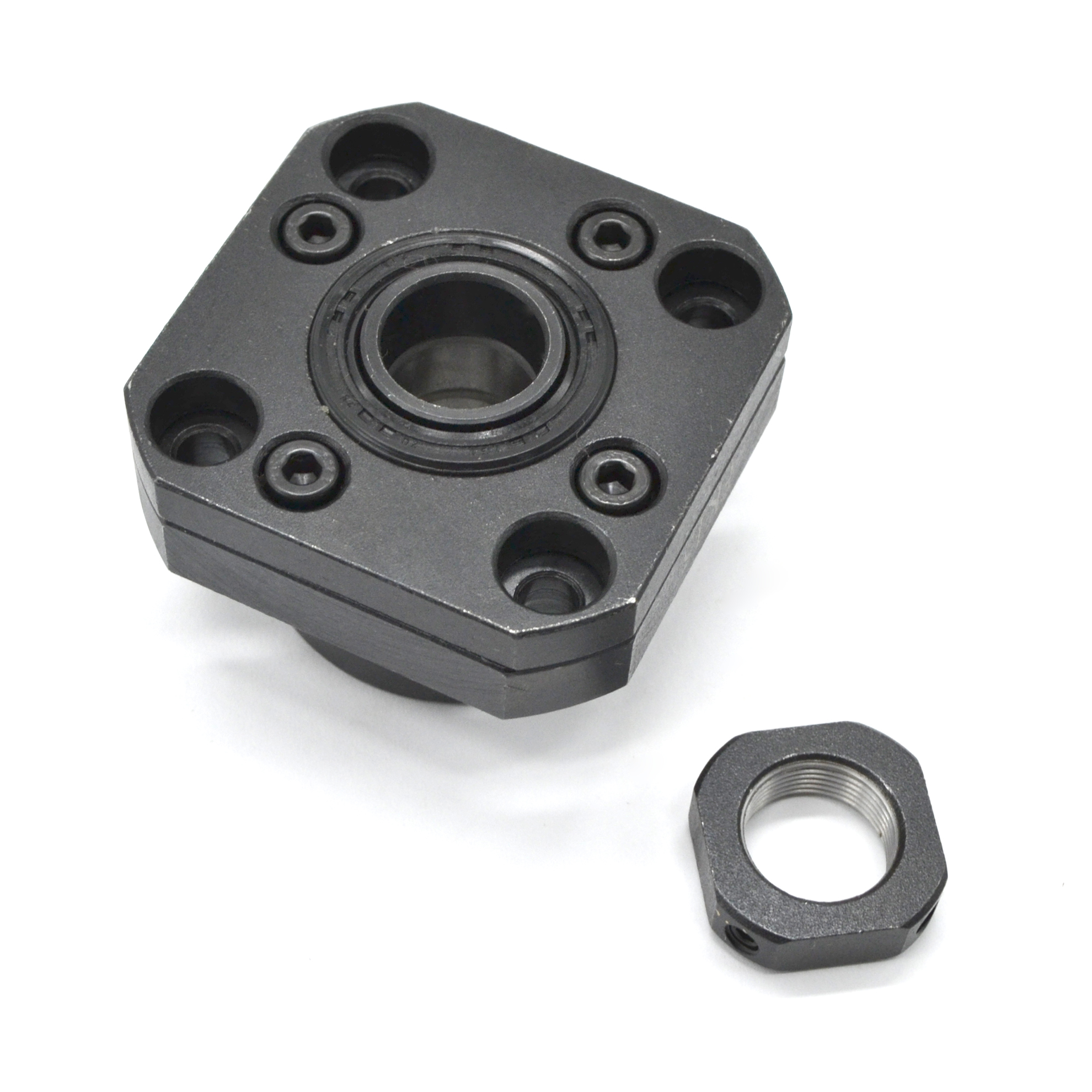

Вид сзади FK-15, подшипниковая опора с фиксирующей гайкой
Артикул FK-15. Наименование: Фиксирующая фланцевая подшипниковая опора D15 мм

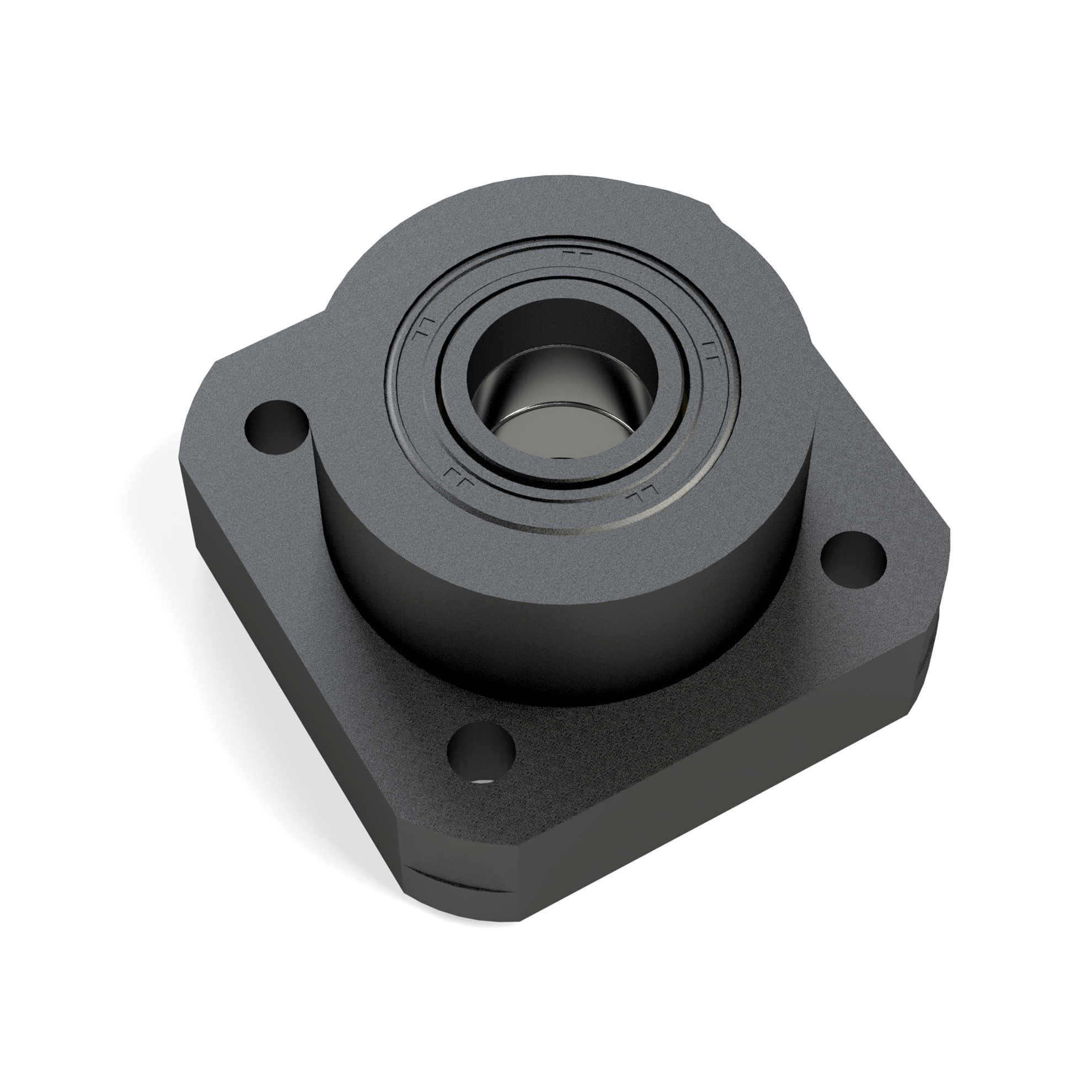

Фиксирующая фланцевая опора D15 мм с двумя подшипниками

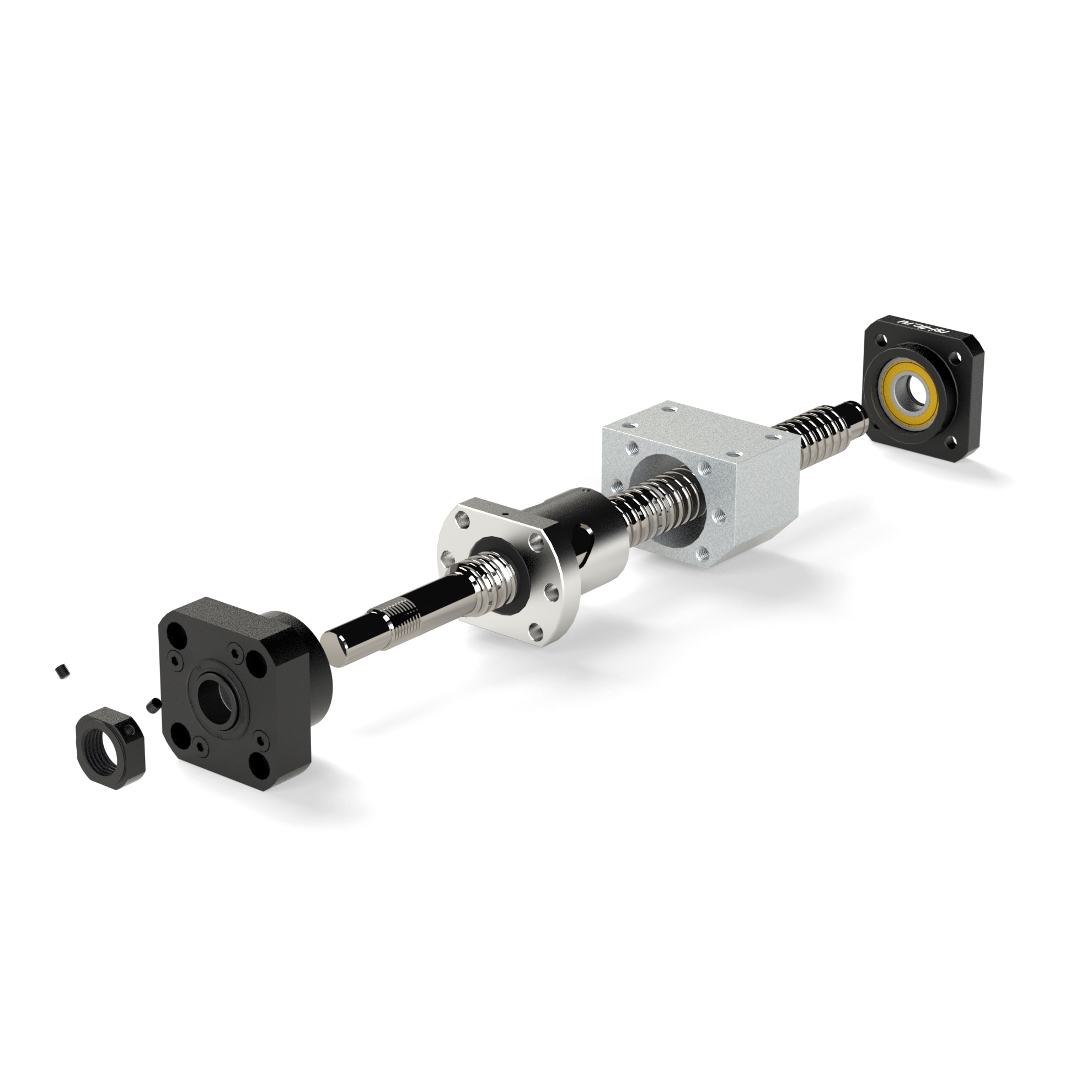

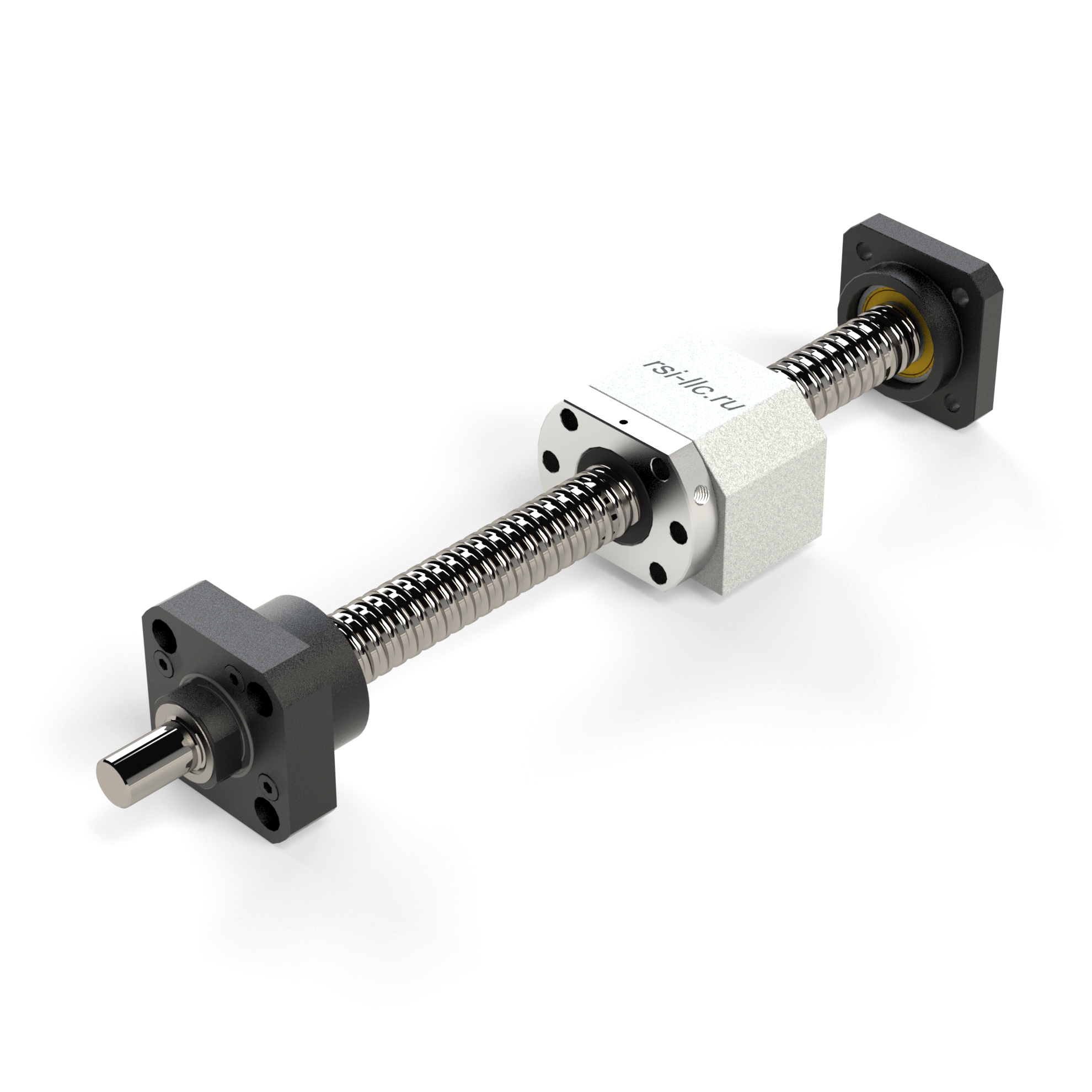

Узел в сборе FK-15 Фиксирующая фланцевая подшипниковая опора

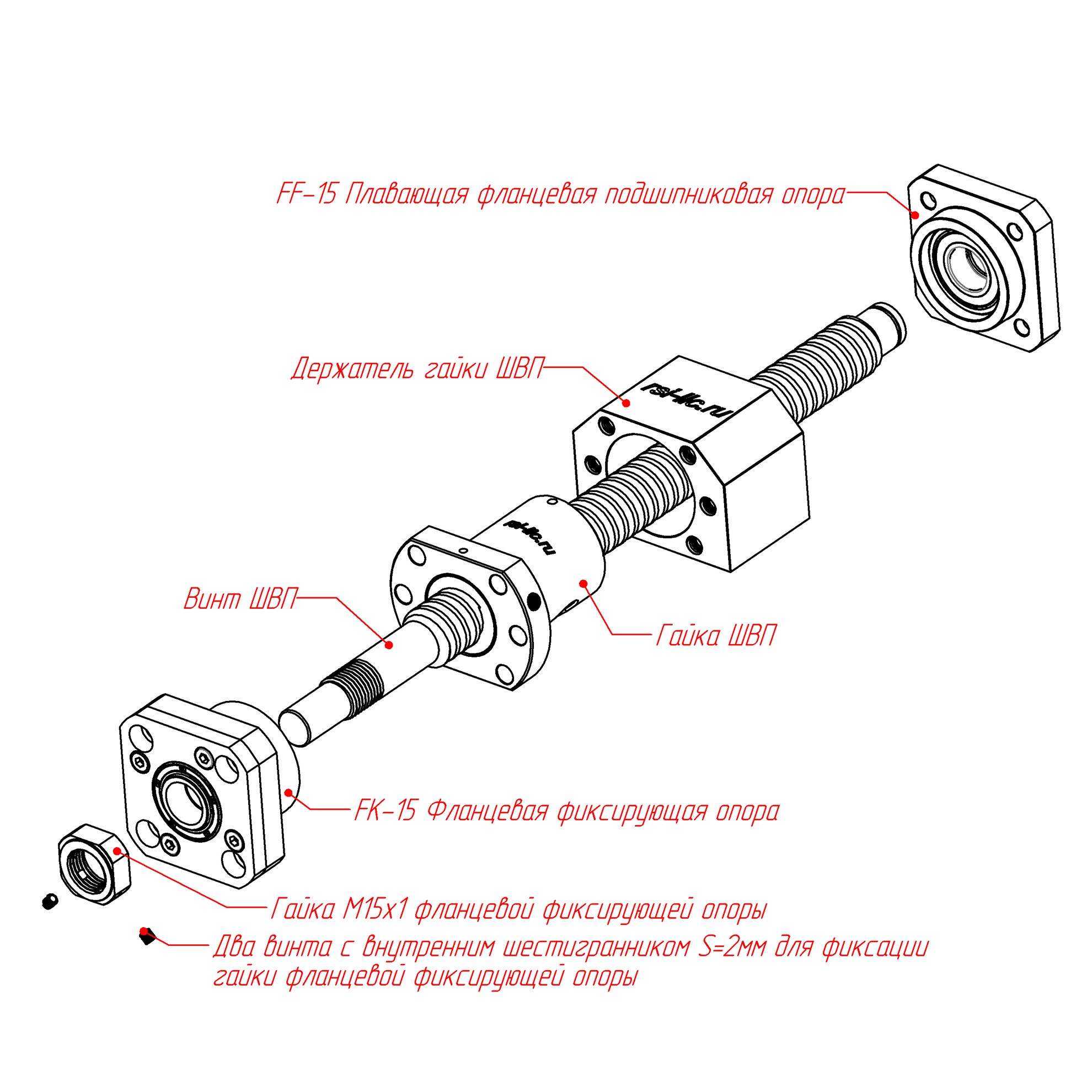

Схема сборки узла крепления опоры подшипниковой FK-15

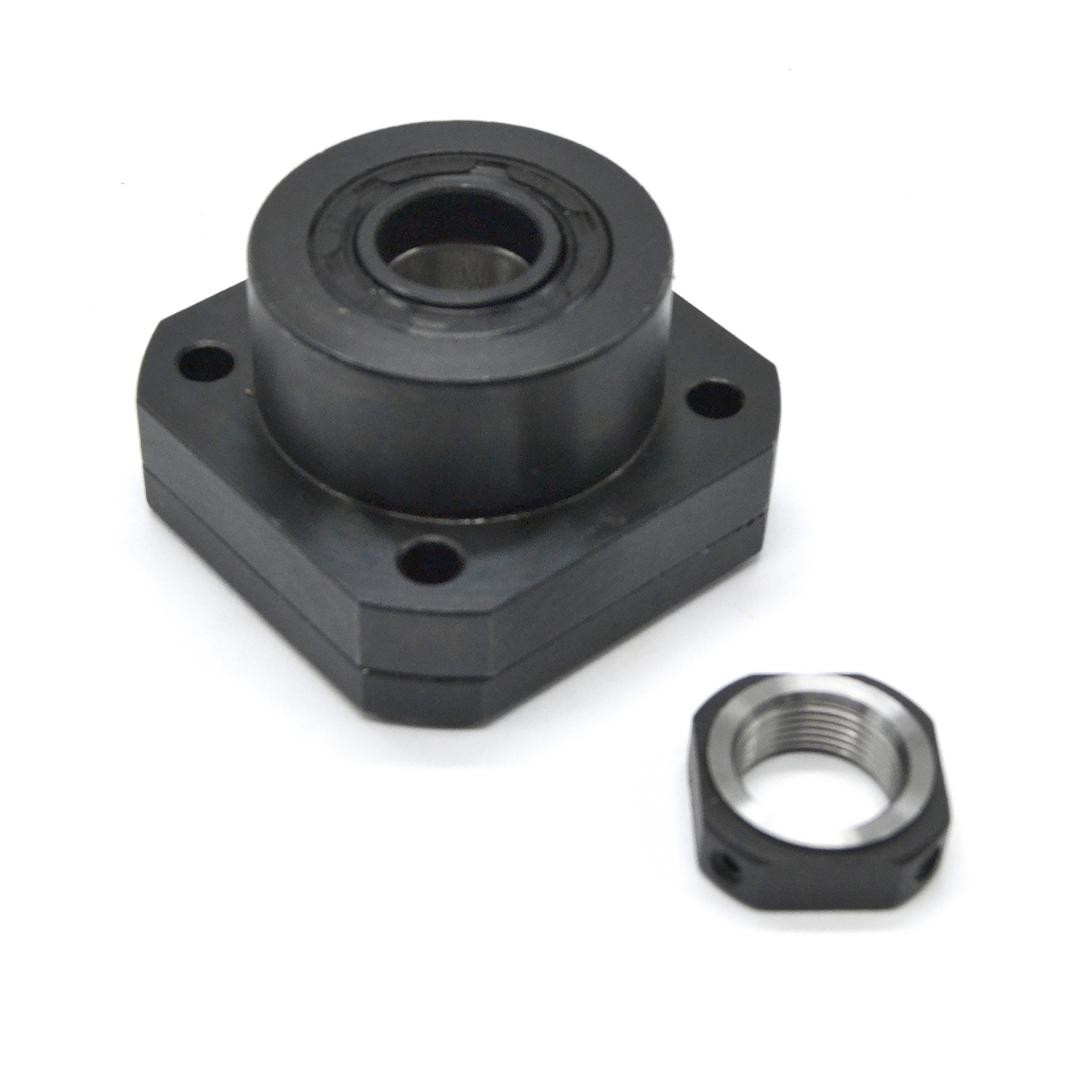

Детали крепления узла подшипниковой опоры FK-15

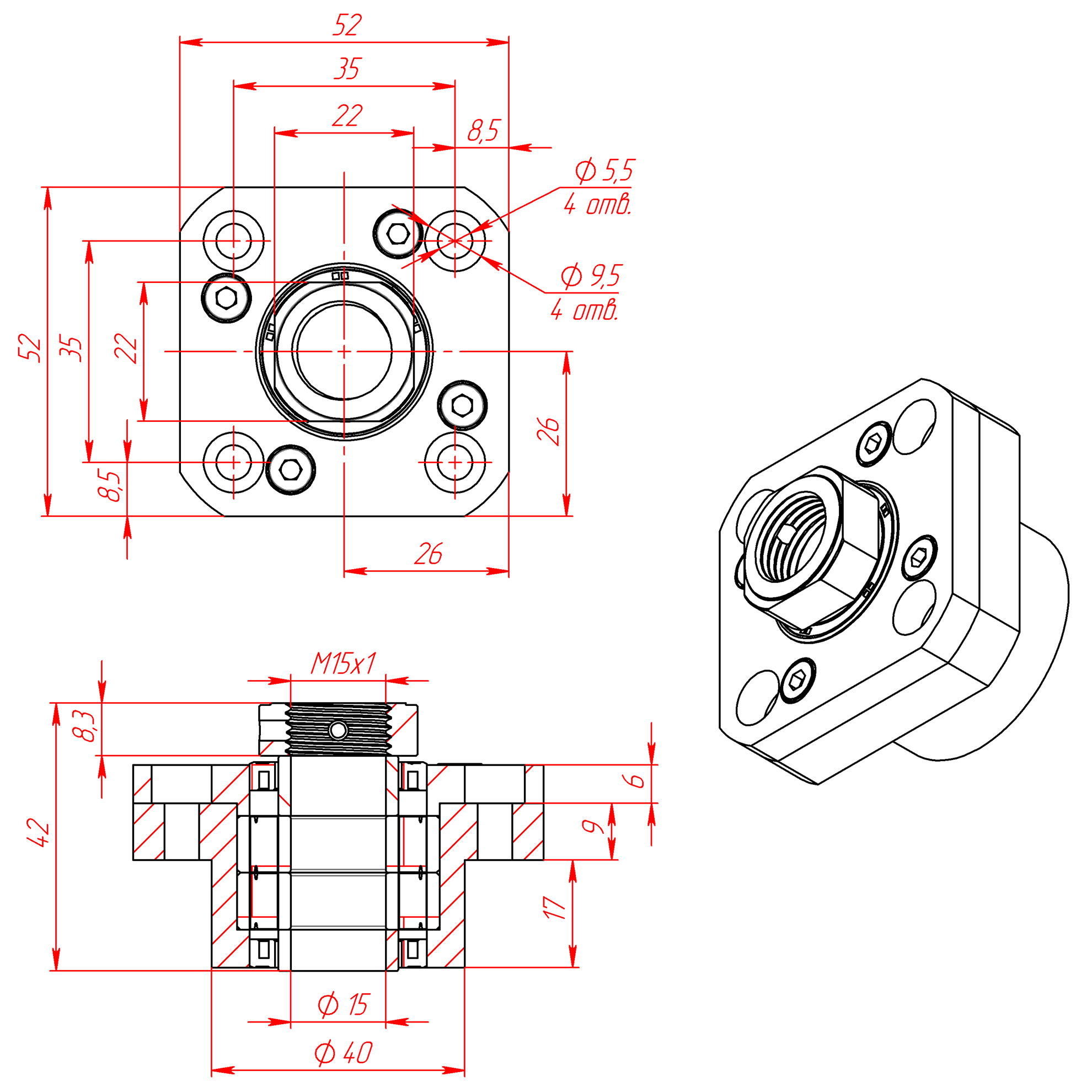

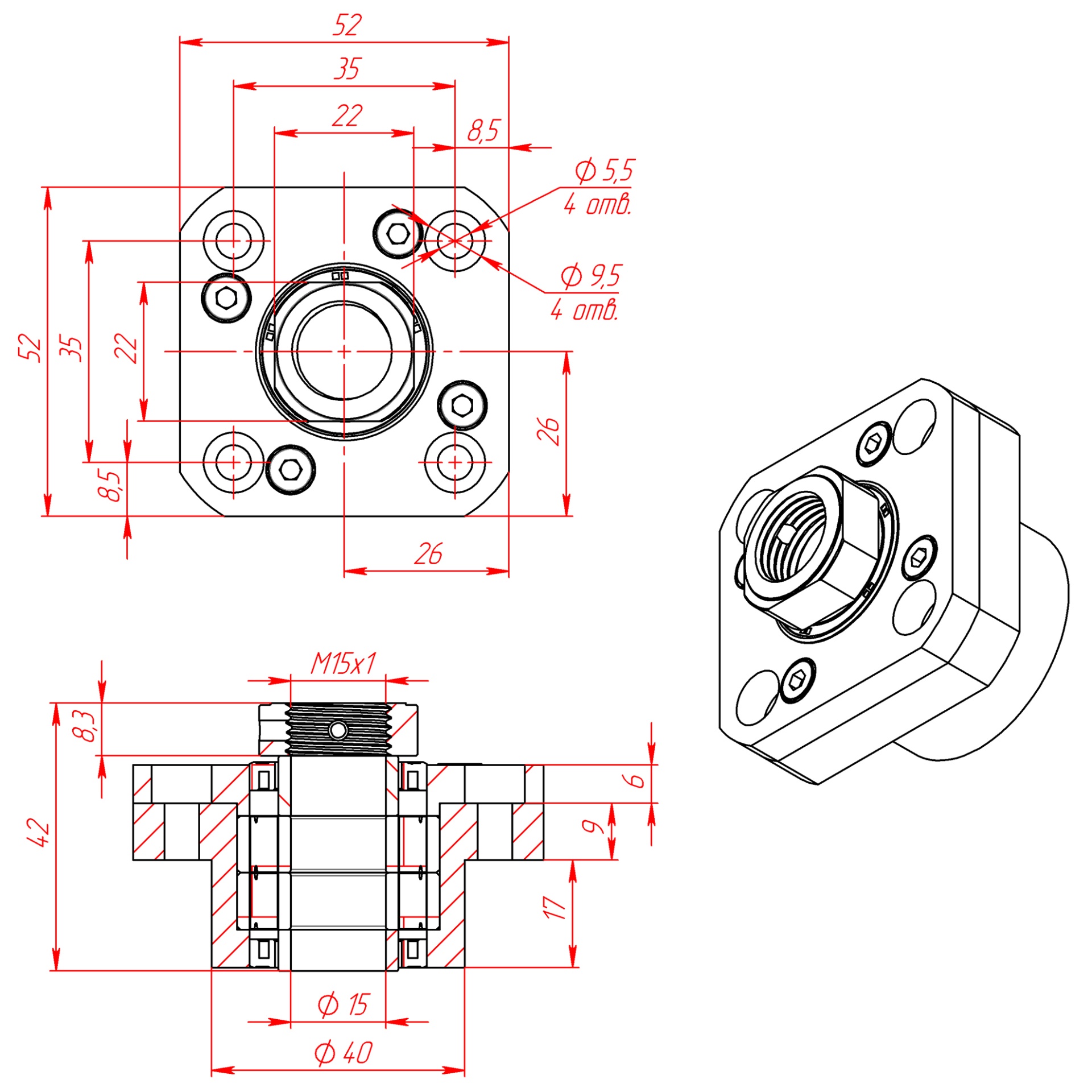

Чертёж FK-15 | Фиксирующая фланцевая подшипниковая опора D15 мм
1 565.00 руб. от 1 шт.
( -2 % )
1 533.70 РУБ.
от 3 шт.
( -4 % )
1 502.40 РУБ.
от 15 шт.
( -6 % )
1 471.10 РУБ.
от 30 шт.
( -8 % )
1 439.80 РУБ.
от 55 шт.
( -10 % )
1 408.50 РУБ.
от 80 шт.
( -12 % )
1 377.20 РУБ.
от 110 шт.
RSI
добавить
Наличие FK-15 | Фиксирующая фланцевая подшипниковая опора D15 мм
НА СКЛАДЕ:
190 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Файлы для скачивания | чертежи | 3D-Модели

1. FK-15 | Фиксирующая фланцевая подшипниковая опора D15 мм (3D-модель).ZIP
Скачать
2. FK-15 | Фиксирующая фланцевая подшипниковая опора D15 мм (Чертёж).PDF
Скачать

Описание

Опора фиксирующего типа для шарико-винтовых пар: фланец + стопорная гайка + внутренняя опора с двумя радиальными подшипниками. Обеспечивает жёсткую радиальную фиксацию винта ШВП и создание натяжения в осевом направлении.

Ключевые характеристики

  • Внутренний диаметр: 15 мм
  • Тип: фиксирующая (серия FK)
  • Подшипники: 2 радиальных — жёсткая радиальная фиксация и возможность натяжения по оси
  • Рекомендуемый диаметр винта ШВП: 20-25 мм
  • Для фиксации стопорной гайкой требуется нарезка резьбы: M15 х 1
  • Размер шестигранника для стопорной гайки: S=2 мм

Преимущества

  • Жёсткая радиальная фиксация винта — повышенная точность и отсутствие люфта по радиусу.
  • Возможность регулировки и создания натяжения в осевом направлении.
  • Комплект готов к установки: фланец и стопорная гайка входят в поставку.
  • Рекомендуется сочетать с плавающей опорой серии FF.

Рекомендации по установке

  1. Перед установкой выполнить токарную обработку винта и нарезать резьбу M15×1 для стопорной гайки.
  2. При парах опор использовать одну фиксирующую (FK-15) и одну плавающую (FF) опору — это обеспечит компенсацию осевых смещений и снизит внутренние напряжения.
  3. Для затяжки стопорной гайки использовать шестигранный ключ размера S=2 мм.
  4. После установки проверить радиальное биение и осевое натяжение, при необходимости отрегулировать.

Характеристики

Артикул:
 FK-15
Материал:
 Сталь
Покрытие:
 Порошковая покраска
Вес, кг:
 0,375
Цвет:
 Черный
