SFU2505 | Гайка ШВП 2505

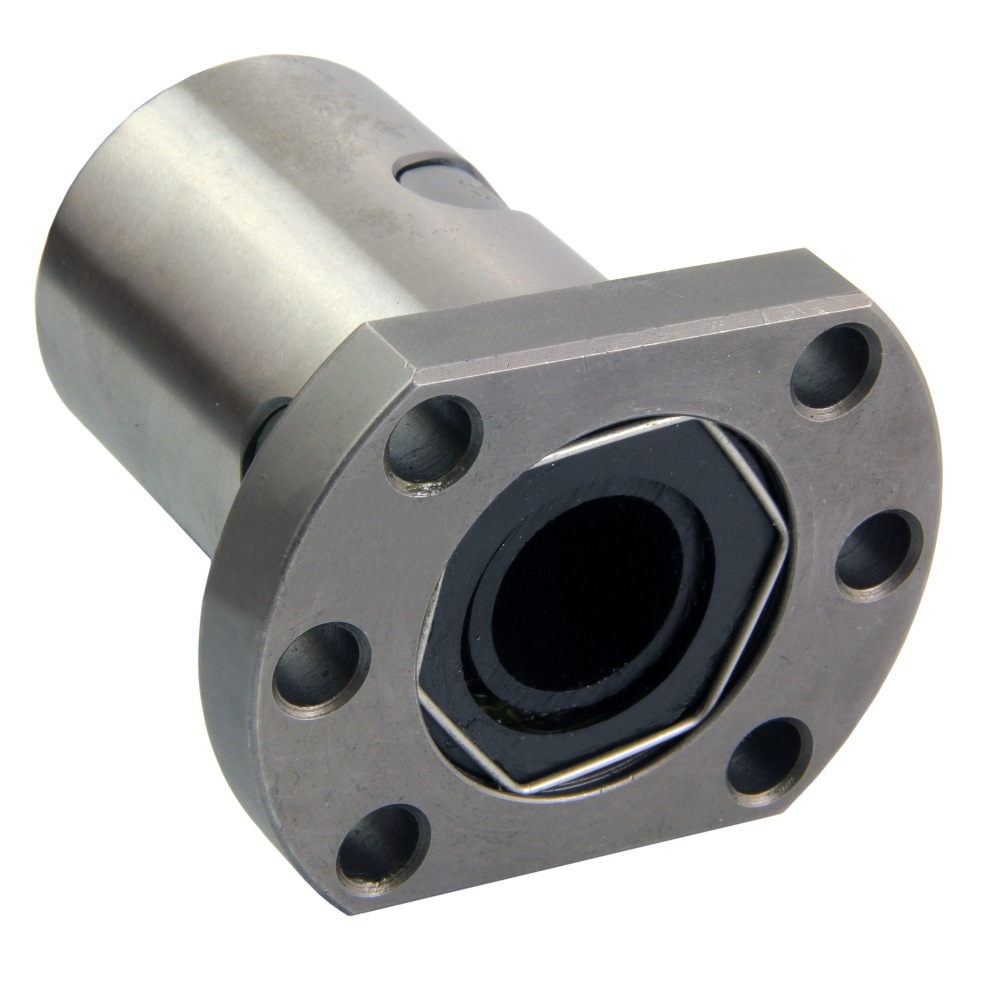

Гайка ШВП

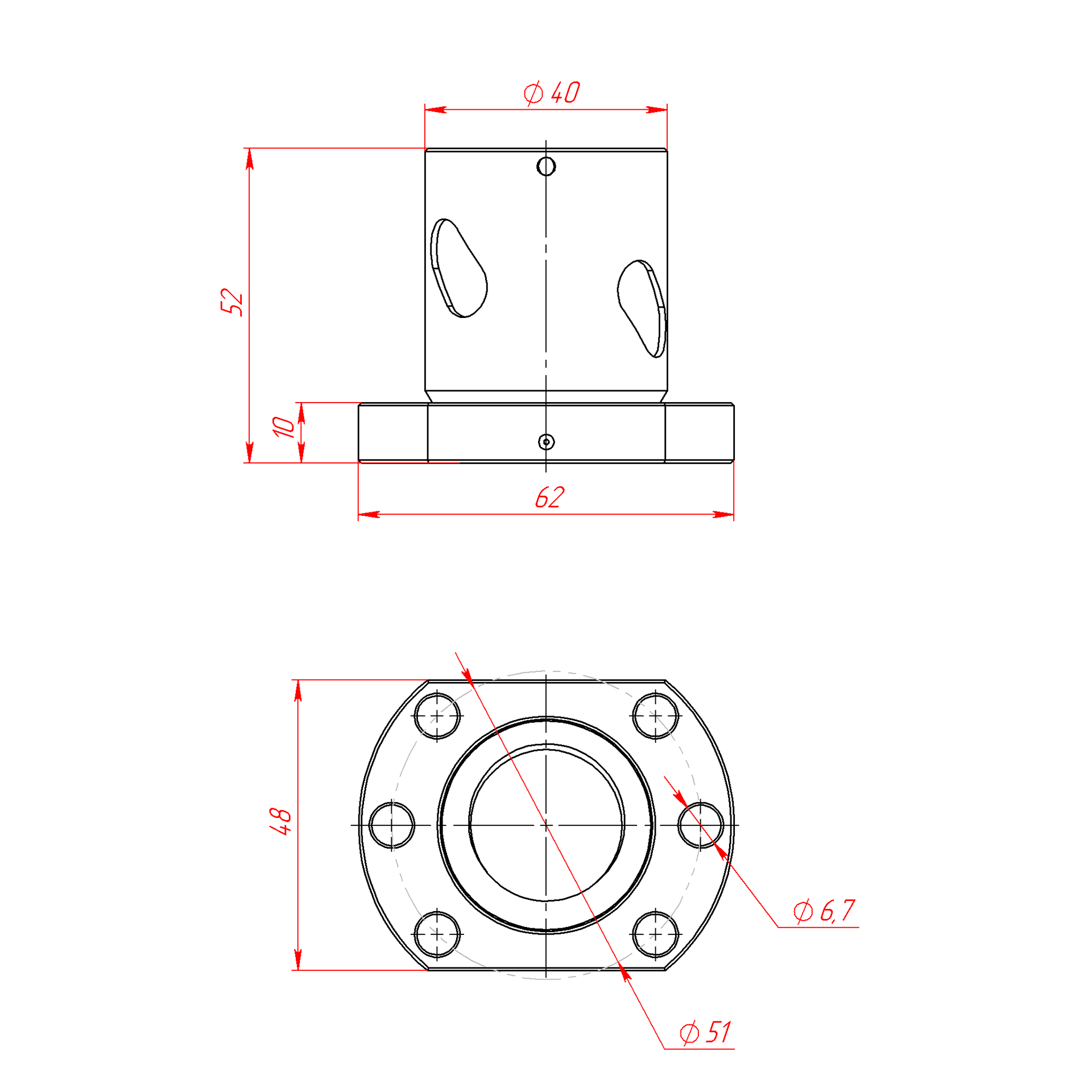

Чертёж гайки ШВП 2505

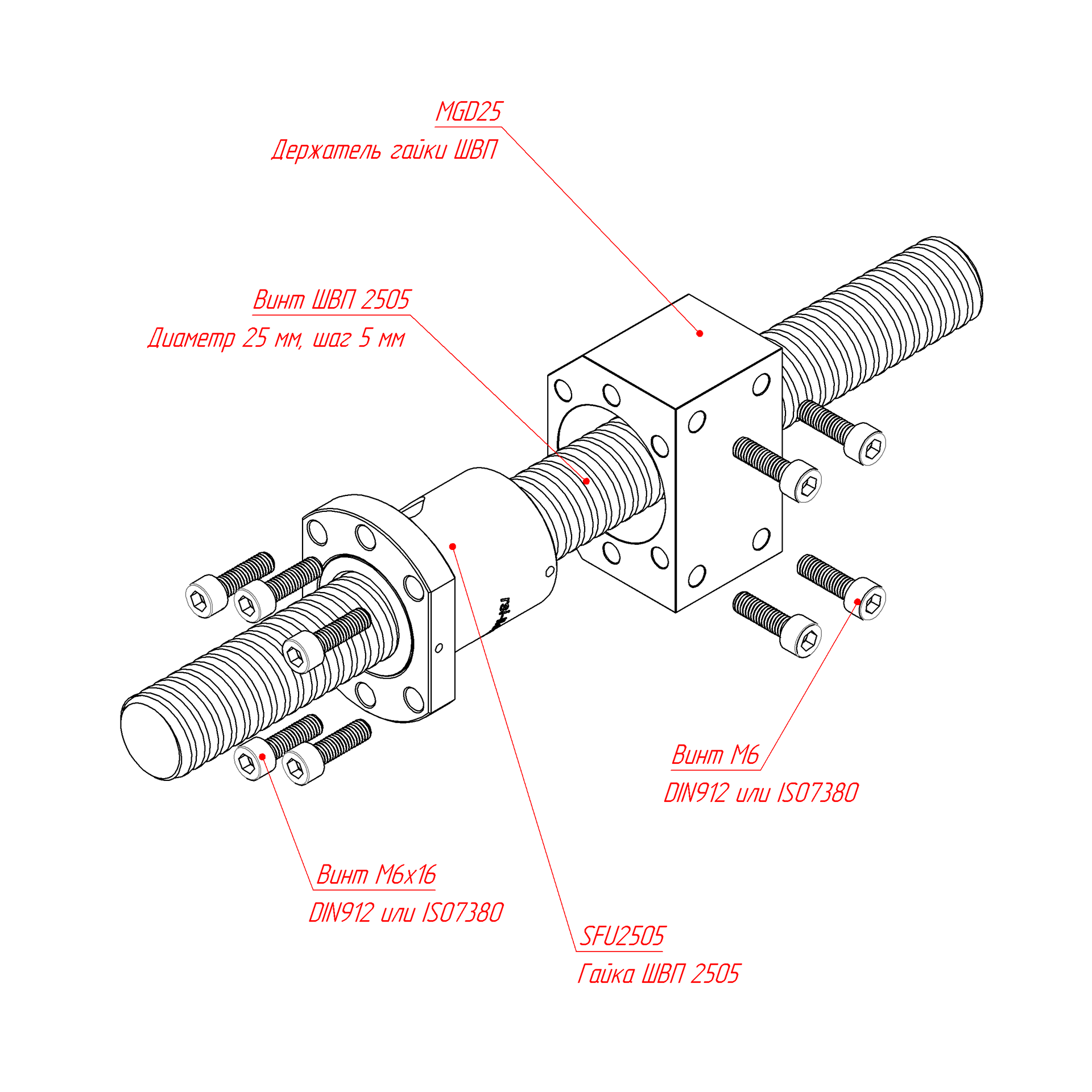

Пример монтажа гайки ШВП совместно с опорой ШВП
3 350.00 руб. от 1 шт.
( -2 % )
3 283.00 РУБ.
от 2 шт.
( -4 % )
3 216.00 РУБ.
от 6 шт.
( -6 % )
3 149.00 РУБ.
от 15 шт.
( -8 % )
3 082.00 РУБ.
от 25 шт.
( -10 % )
3 015.00 РУБ.
от 40 шт.
( -12 % )
2 948.00 РУБ.
от 50 шт.
RSI
добавить
Наличие SFU2505 | Гайка ШВП 2505
НА СКЛАДЕ:
160 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Файлы для скачивания | чертежи | 3D-Модели

1. SFU2505 | Гайка ШВП 2505 (3D-модель).ZIP
Скачать

Описание

Гайка шарико-винтовой передачи для ходового винта 2505 диаметром 25 мм с шагом 5 мм.
Наиболее распространены при производстве станков небольших форматов.
Характеристики:
Типоразмер 25-05
Диаметр шариков 3.175 мм
Грузоподъемность дин. 1724 кгс
Грузоподъемность стат. 4900 кгс
Точность C7 (JIS)
Фланец DIN 69051 B (ISO 3408)
Осевая жесткость 45 кгс/мкм

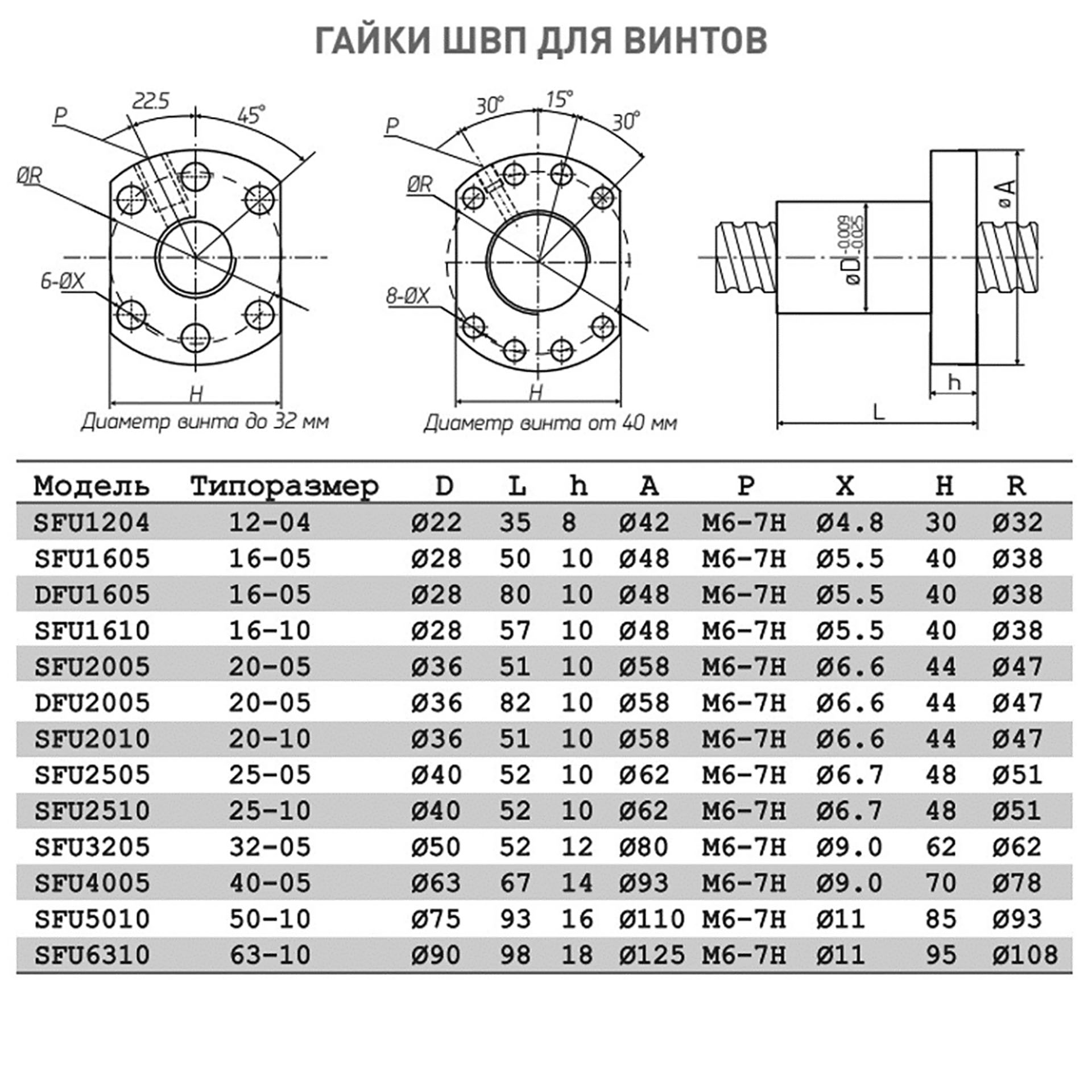

ШВП чертеж и гайки к ним.jpg


Характеристики

Артикул:
 SFU2505
Вес, кг:
 0,5
